L混凝土=TVL混凝土×NTVL = TVL混凝土 ×lg(1/BX)=35.6mm×lg(1/(3.8×10-3)) =86.2mm L铅=TVL铅×NTVL = TVL铅×lg(1/BX)=0.58 mm×lg(1/(3.8×10-3))=1.4 mm 因为，此处Xpre=0.3mm铅当量， Xbarrier=1.4-0.3=1.1mm铅当量，针对初级辐 射1-2墙需要1.1mm铅当量的屏蔽。
区），T=1（为安全），所以P/T=0.1mGy/周；dp=3m，U=1， Kp1=5.9mGy/患者，N=40
利用公式得出：
K
（0） p
K p UN dp2
1
5.9 *1* 40 26.22mGy / 周 2 3
将这个值降低到P/T=0.1mGy/周
B( X barrier
P /T 0.1 3 X pre ) 3 . 8 * 10 ( 0) 26.22 Kp
1
将这个值降低到P/T=0.1mGy/周
P/T 0 .1 Bsec （X barrier） （0） 1.9 *10 -1 0.516 K sec
在次级辐射的透射曲线上可查，相当于0.2mm铅当量, 所以墙（1-1）需要0.2mm铅当量的屏蔽。
4、墙（1-2）：
需要考虑初级辐射和次级辐射；其后方为加速器辅助机房（控制

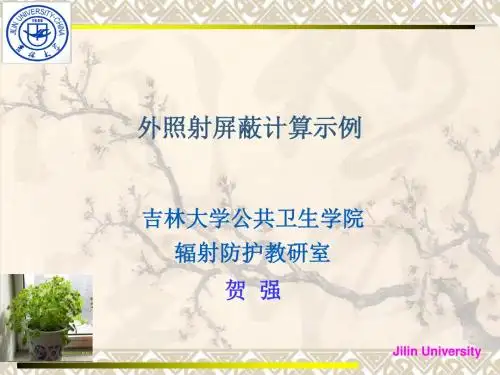

外照射屏蔽计算示例
吉林大学公共卫生学院
辐射防护教研室
贺 强
Jilin University
一、公式回顾
Jilin University
１、距离平方反比公式 人员受到的外照射剂量与其离开放射源的距 离平方成反比. D1/D2=r22/r12 ２、辐射源外照射剂量率的估算 γ 点源外照射剂量率的估算 方法一 (快速估算法)距点源1m D = 0.123AE A单位 MBq D单位 μ Gy/h E单位 MeV
放射防护屏蔽计算
放射防护屏蔽计算放射防护屏蔽计算是在进行放射性物质使用、储存、处理和运输等工作时，为保护工作人员和周围环境的安全而进行的一项重要工作。
通过计算辐射源的辐射强度、辐射类型和工作场所的防护要求，确定必要的屏蔽材料和厚度，以达到合理的防护效果。
第一步：确定辐射源的辐射强度和辐射类型。
不同的放射性物质产生的辐射类型不同，常见的辐射类型有α射线、β射线和γ射线。
根据辐射源的性质和辐射强度，确定屏蔽计算的基本参数。
第二步：确定工作场所的防护要求。
根据放射源的特性和工作场所的需求，确定防护目标，包括辐射剂量限值、剂量当量和辐射源与人员之间的距离等。
第三步：选择合适的屏蔽材料和厚度。
根据辐射类型和防护要求，选择适合的屏蔽材料和屏蔽厚度。
不同的辐射类型对应不同的屏蔽材料，比如α射线可以通过纸张或衣物屏蔽，而γ射线则需要使用厚重的铅或混凝土等材料进行屏蔽。
第四步：进行屏蔽计算。
根据所选的屏蔽材料和厚度，计算屏蔽材料对辐射的吸收率和透射率。
吸收率表示屏蔽材料吸收辐射的能力，透射率表示辐射穿过屏蔽材料的能力。
根据屏蔽计算公式，计算出所需的屏蔽厚度。
第五步：验证屏蔽效果。
通过实际测量和监测，验证所选择的屏蔽材料和厚度的有效性，保证工作场所的辐射水平符合防护要求。
放射防护屏蔽计算是一项复杂的工作，需要具备辐射防护的专业知识和技能。
同时，也需要考虑到工作场所的实际情况、操作方式和工作时间等因素，综合考虑屏蔽材料和厚度的选择。
定期的屏蔽效果评估和设备保养也是放射防护屏蔽计算的重要内容。
总之，放射防护屏蔽计算是为了保障工作人员和周围环境的安全而进行的一项重要工作。
通过科学合理地选择屏蔽材料和厚度，确保工作场所辐射水平符合防护要求，从而有效降低辐射对人体的危害。

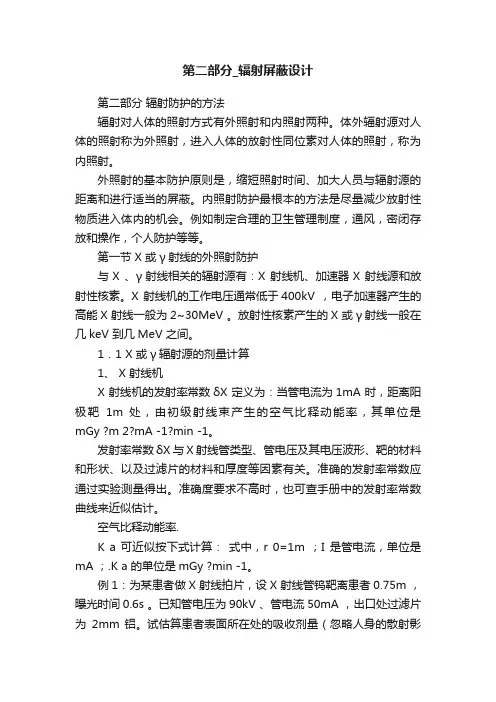

第二部分_辐射屏蔽设计
第二部分_辐射屏蔽设计第二部分辐射防护的方法辐射对人体的照射方式有外照射和内照射两种。
体外辐射源对人体的照射称为外照射，进入人体的放射性同位素对人体的照射，称为内照射。
外照射的基本防护原则是，缩短照射时间、加大人员与辐射源的距离和进行适当的屏蔽。
内照射防护最根本的方法是尽量减少放射性物质进入体内的机会。
例如制定合理的卫生管理制度，通风，密闭存放和操作，个人防护等等。
第一节 X 或γ射线的外照射防护与X 、γ射线相关的辐射源有：X 射线机、加速器X 射线源和放射性核素。
X 射线机的工作电压通常低于400kV ，电子加速器产生的高能X 射线一般为2~30MeV 。
放射性核素产生的X 或γ射线一般在几keV 到几MeV 之间。
1．1 X 或γ辐射源的剂量计算1、 X 射线机X 射线机的发射率常数δX 定义为：当管电流为1mA 时，距离阳极靶1m 处，由初级射线束产生的空气比释动能率，其单位是mGy ?m 2?mA -1?min -1。
发射率常数δX 与X 射线管类型、管电压及其电压波形、靶的材料和形状、以及过滤片的材料和厚度等因素有关。
准确的发射率常数应通过实验测量得出。
准确度要求不高时，也可查手册中的发射率常数曲线来近似估计。
空气比释动能率.K a 可近似按下式计算：式中，r 0=1m ；I 是管电流，单位是mA ；.K a 的单位是mGy ?min -1。
例1：为某患者做X 射线拍片，设X 射线管钨靶离患者0.75m ，曝光时间0.6s 。
已知管电压为90kV 、管电流50mA ，出口处过滤片为2mm 铝。
试估算患者表面所在处的吸收剂量（忽略人身的散射影响）。
解：查得该条件下，发射率常数δX 为7.8 mGy ?m 2?mA -1?min -1，由公式（2．1）计算.K a 为693 mGy ?min -1，空气比释动能为6.93 mGy 。
吸收剂量值近似等于空气比释动能值，为6.93 mGy 。
辐射屏蔽与剂量学工程实例
图7. 37示出了γ 射线和中子通量 密度的计算值与 通过主屏蔽距离 的关系。
停堆后且半衰期为了7s的16N放射性衰变后，主要 的放射源是沉积在一回路内表面的活化的腐蚀产物 58Co和60Co。在反应堆容器与主屏蔽之间的环状空 间的γ射线剂量率可能是几rad/h。 另一个问题是环状空间的中子流束，使混凝土中 部分热化，导致反应堆容器顶盖和周围区域过度的 活化，限制了换料时的接近，并且在运行期间因为 俘获γ射线而使操作台上剂量率增加。在环状空间上 部也许需要附加屏蔽。
对于200kV的X射线机，这个K= 8.8 ×10-5 R/( mA ·min ) 要求Sp=37cm的混凝土。
次级阻挡层厚度取决于散射辐射加泄漏辐射的强度。散 射的贡献可用如表7.14中给出的散射照射量对入射照射量 (在病人位置处有用的射束中)的经验比a加以估算。
放疗有关的词汇，放疗机发出射线， 通过皮肤到达患者病变部位，通过模 拟机（或cT定位机）在人体表划定一 个范围，身体前后左右各个方向都可 以，这个划定的区域，在治疗时用， 通常叫照射野。
六个屏蔽工程实例：
60Coγ射线源屏蔽；
252Cf源屏蔽； X射线装置； 加速器实验室； 聚变反应堆； 裂变反应堆。
60Co和其它γ射线源运输和贮存时的屏蔽，是
由装入钢包壳的铝制成，或只用钢制成。球形 屏蔽质量最小，但柱形屏蔽容易制造。 假定有一个100 mC i的各向同性点源，并忽 略源盒的过滤。钴-60每次衰变发射1.17 MeV和 1.33 MeV的γ射线各一条。使用平均能量 1.25MeV十分接近这些能量。100mCi60Co源的 强度是S=7.4 × 10 9γ/s[1.25MeV]。
在估算照射量的透射A时，假定散射的X射线的能量同入 射的X射线能量是一样的。
放射性γ源的屏蔽计算程序毕业设计展示ppt课件
例题解析
按照书中利用公式： 透射比η= 100HL·r2·q-1·A-1·Γ-1
将题中剂量 约束减半 计算，透射比 =3.0×10-2(当计量约束为25μSv/h时， 透射比则等于6.1×10-2)，据此查课本 后附录三中的图18得到所需的厚度约为 7.0cm。根据本程序得出的厚度为 7.03cm。
1
放射性γ源的屏蔽计算程序设计
目录：
1. 项目的背景 2. 项目的意义 3. 外照射防护的基本知识 4. 项目的内容 5. 展望 6. 致谢
2
项目的背景
1. 屏蔽防护是外照射防护的基本措施 之一。
2. 筹建新的辐射源设施，必须同时考 虑辐射屏蔽的具体要求。
3
项目的意义
1. 本项目属于屏蔽防护兼软件设计的范畴。 是计算机编程技术与辐射防护的结合。 2. 本工作设计一个简单的程序，方便用户在 外照射防护活动中快速得出所需要的屏蔽材料 的厚度，可提高防护设计的效率，具有一定的 实用意义 。
22
结果讨论（一）——分析
比较后发现本程序的计算结果精确到 了小数点后两位，结果相差甚微。由于 使用的新旧公式不同，会出现些许差别。
当本程序优越性是它给屏蔽厚度的 计算带来了方便性，出结果快，使用方 便，结果可靠。
23
展望
本次设计的成功，也仅仅是个开始。
1. 程序还存在不足之处。例如，γ源仅仅取 了四种，还有待全面的将所有γ源添加进 来。
9
理论简介——屏蔽计算的方程
1.基本方程 数学表达式为：H（d）≤ HL
10
2.曲线的拟合： 由于查图表获得的厚度值不
方便，而且也无法写进程序代码。 综合方便性与可行性，采用李士 俊教授的相关文献中的曲线拟合 方程。
γ射线屏蔽防护层设计
Ⅵｒ ＮＧ ａ Ａ Ｃｈ ｏ
（ ｈ ａＰ ＲＩｔ ａｏ ａＥ ｇ ｅｒ ｇ ｏ ｏａｉｎＢ ｉｎ １０ ８ ， ｈ ａ Ｃ ｉ ＩＰ ｎｅ ｔ ｎｌ ｎ ｉ ｅ ｎ Ｃ ｒ ｒｔ ， ｅ ｉｇ ０ ０ ９ Ｃ ｉ ） ｎ ｎ ｒｉ ｎ ｉ ｐ ｏ ｊ ｎ
１引言
目前部分 生产制造厂及大型石化装置建设现场 ，对于 产 品的无损检 测 ， 考虑 生产 习惯 、便携性及曝光速 度较 ｌ等优 央 势， 经常采用 射线源作为射线检测用源 。 射线源作 为在相 当一段时期 内存在 的放 射性射 线源 ，
其安 全屏 蔽 防 护愈 加 重要 。根据 国 家职 业 卫 生标 准 Ｇ Ｚ Ｂ
ｈ ａ ｓｎ ａｄ “ｎｕ ｔａｙｒｙ ｒｔｃ ｏ ｉ ｕｔ ｐｏｅｔ ｎｔｎ ａｄ”Ｇ Ｚ ３ －０ ８， ｉｒｑｉ ｄｏ ｏ ｅ ａ ｕａ ｏ ｏ ｅｌ ｔ ｄｒｓ Ｉｄ ｓ ｉ － ｐｏｅｔ ｎ ｄ ｓ ｙ ｒｔｃｏ ｓ ｄ ｓ （ Ｂ １２２ ０）ｉｓｅｕ ｅ ｔ ｄ ｔ ｃｌ ｌ ｎ ｆ ｈ ｔ ａ ｒｌ ａ ｉ ｎ ｒ ｉ ａ ｒ ｔ ｒ ｈ ｃ ｔ ｉ
ｐ ｏ ｅ ｔ ｅ ｓ ｎ ｅ ｎ ｔ ｅ ｉｋ ｅ ｓ ｆＩ ｔｃ ｉ ｎ ｈ ｅ ｄ ｏ ｆ ｃ ｖ ｌ ｓ ｃ ｒ ｔ ｅ ａ ｅｙ ｆ ｅ ｎ ｓｔ ｎ ｄ ｕ ｒ ｕ ｄ ｇｐ ｒ ｏ ｎ １ ｒｔｃ ｖ ｄ ｔ ｃ ａ ｄ ｉ ｉ ａ ｈ ｔ ｃ ｎ ｓ ｏ ｆ ｏ ｅ ｔ ｓ ｉｌ ｔ ｅ ｅ ｔ ｅｙ ｅ ｕ ｅ ｈ ｒ ｏ ｉ ｈ ｓ ｆｔ ｔ ｏ － ｉ ｏｈ ｅａ ｓ ｒｏ ｎ ｉ ｅ ｓ ｎ ｅ． ｎ
【 关键词】 射线； 射线屏蔽设计 ； 无损检测 【 ｅ ｗ ｒｓｙｒｙｄｓ ｏｒｄ ｔ ｎ ｈｅｄ ｇＮＤ Ｋ ｙ ｏｄ 】－ ；ｅｉ ｆａ ａｉ ｓｉ ｉ ； Ｔ ａ ｎ ｇ ｉ ｏ ｌｎ
