碗扣钢管楼板模板支架计算书(顶板)

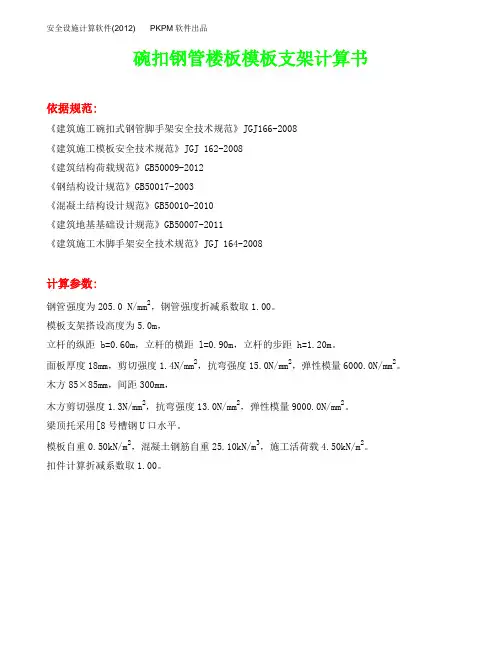

碗扣钢管楼板模板支架计算书依据规范:《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-2008《建筑施工模板安全技术规范》JGJ 162-2008《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010《建筑地基基础设计规范》GB50007-2011《建筑施工木脚手架安全技术规范》JGJ 164-2008计算参数:钢管强度为205.0 N/mm2，钢管强度折减系数取1.00。

模板支架搭设高度为5.0m，立杆的纵距 b=0.60m，立杆的横距 l=0.90m，立杆的步距 h=1.20m。

面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。

木方85×85mm，间距300mm，木方剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。

梁顶托采用[8号槽钢U口水平。

模板自重0.50kN/m2，混凝土钢筋自重25.10kN/m3，施工活荷载4.50kN/m2。

扣件计算折减系数取1.00。

图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为φ48×3.0。

钢管惯性矩计算采用 I=π(D4-d4)/64，抵抗距计算采用 W=π(D4-d4)/32D。

一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照三跨连续梁计算。

静荷载标准值q1 = 25.100×0.800×0.600+0.500×0.600=12.348kN/m活荷载标准值q2 = (2.000+2.500)×0.600=2.700kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 60.00×1.80×1.80/6 = 32.40cm3；I = 60.00×1.80×1.80×1.80/12 = 29.16cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到M = 0.100×(1.20×12.348+1.40×2.700)×0.300×0.300=0.167kN.m 经计算得到面板抗弯强度计算值 f = 0.167×1000×1000/32400=5.166N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力Q=0.600×(1.20×12.348+1.4×2.700)×0.300=3.348kN 截面抗剪强度计算值T=3×3348.0/(2×600.000×18.000)=0.465N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值v = 0.677×12.348×3004/(100×6000×291600)=0.387mm 面板的最大挠度小于300.0/250,满足要求!二、模板支撑木方的计算木方按照均布荷载计算。

盘扣式钢管楼面模板支撑计算书

盘扣式钢管楼面模板支撑计算书1.2.1计算参数结构板厚150mm，层高6.50m，结构表面考虑隐蔽；模板材料为：夹板底模厚度18mm；板材弹性模量E=6000N/mm2,枋材弹性模量E=9000N/mm2,抗弯强度fm=13.00N/mm2,顺纹抗剪强度fv=1.40N/mm2 ；支撑采用Φ48×3.2mm盘扣式钢管（计算取值）：横向间距1200mm,纵向间距1200mm,支撑立杆的步距h=1.20m；钢管直径48mm,选取壁厚3.2mm计算,截面积4.50cm2,回转半径i=15.90mm；钢材弹性模量E=206000N/mm2,抗剪强度fv=120.00N/mm2，Q345钢材抗弯强度f=300.00N/mm2。

1.2.2楼板底模验算（1）底模及支架荷载计算荷载类型标准值单位计算宽度(m) 板厚(m) 系数设计值①底模自重0.30 kN/m2 × 1.0 × 1.2 = 0.36 kN/m②砼自重24.00 kN/m3 × 1.0 × 0.15 × 1.2 = 4.32 kN/m③钢筋荷载 1.10 kN/m3 × 1.0 × 0.15 × 1.2 = 0.20 kN/m④施工人员及施工设备荷载 1.00 kN/m2 × 1.0 × 1.4 = 1.40 kN/m底模和支架承载力计算组合①＋②＋③＋④ q1 = 6.28 kN/m 底模和龙骨挠度验算计算组合(①＋②＋③) q2 = 4.88 kN/m （2）楼板底模板验算第一层龙骨(次楞)间距L=300mm，计算跨数5跨。

底模厚度18mm,板模宽度=1000mmW=bh2 /6=1000×182/6=54000mm3，I=bh3/12=1000×183/12=486000mm4 1）内力及挠度计算a.①＋②＋③＋④荷载支座弯矩系数KM=-0.105,M1=KMq1L2 =-0.105×6.28×3002=-59346N.mm 剪力系数KV=0.606,V1=KVq1L=0.606×6.28×300=1142Nb.①＋②＋③荷载支座弯矩系数KM=-0.105,M2=KMq2L2 =-0.105×4.88×3002=-46116N.mm 跨中弯矩系数KM=0.078,M3=KMq2L2 =0.078×4.88×3002=34258N.mm剪力系数KV=0.606,V2=KVq2L=0.606×4.88×300=887N挠度系数Kυ=0.644,υ2=Kυq,2L4/(100EI)=0.644×(4.88/1.2)×3004/(100×6000×486000)=0.07mmc.施工人员及施工设备荷载按1.00kN（按作用在边跨跨中计算）计算荷载P=1.4×1.00=1.40kN ,计算简图如下图所示跨中弯矩系数KM=0.200,M4=KM×PL=0.200×1.40×1000×300=84000N.mm 支座弯矩系数KM=-0.100,M5=KM×PL=-0.100×1.40×1000×300=-42000N.mm剪力系数KV=0.600,V3=KVP=0.600×1.40=0.84kN挠度系数Kυ=1.456,υ3=KυP,L3/(100EI)=1.456×(1.40/1.4)×1000×3003/(100×6000×486000)=0.13mm 2）抗弯强度验算M1=-59346N.mm,M2＋M5=-88116N.mm,M3＋M4=118258N.mm比较M1、M2＋M5、M3＋M4，取其绝对值大的作为抗弯强度验算的弯矩Mmax=118258N·mm=0.12kN·mσ=Mmax/W=118258/54000=2.19N/mm2楼板底模抗弯强度σ=2.19N/mm2＜fm=13.00N/mm2,满足要求。

碗扣式楼板模板支撑架计算书

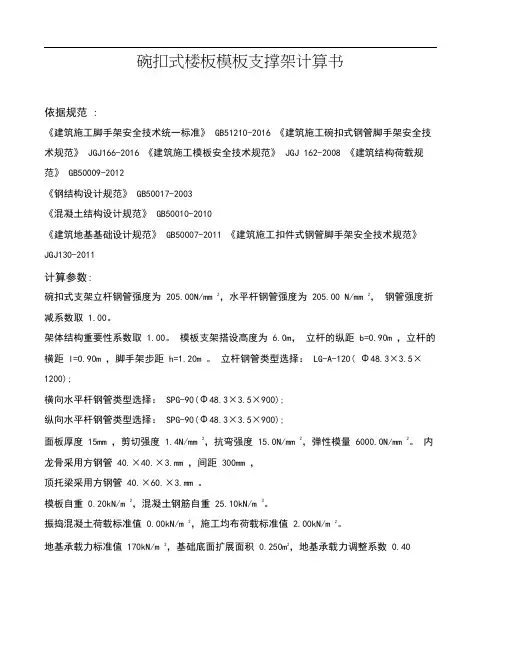

碗扣式楼板模板支撑架计算书依据规范 :《建筑施工脚手架安全技术统一标准》GB51210-2016 《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-2016 《建筑施工模板安全技术规范》JGJ 162-2008 《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《混凝土结构设计规范》GB50010-2010《建筑地基基础设计规范》GB50007-2011 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011计算参数:碗扣式支架立杆钢管强度为205.00N/mm 2，水平杆钢管强度为205.00 N/mm 2，钢管强度折减系数取 1.00。

架体结构重要性系数取 1.00。

模板支架搭设高度为 6.0m，立杆的纵距b=0.90m ，立杆的横距l=0.90m ，脚手架步距h=1.20m 。

立杆钢管类型选择：LG-A-120( Φ48.3×3.5× 1200);横向水平杆钢管类型选择：SPG-90(Φ48.3×3.5×900);纵向水平杆钢管类型选择：SPG-90(Φ48.3×3.5×900);面板厚度15mm ，剪切强度 1.4N/mm 2，抗弯强度15.0N/mm 2，弹性模量6000.0N/mm 2。

内龙骨采用方钢管40.×40.×3.mm ，间距300mm ，顶托梁采用方钢管40.×60.×3.mm 。

模板自重0.20kN/m 2，混凝土钢筋自重25.10kN/m 3。

振捣混凝土荷载标准值0.00kN/m 2，施工均布荷载标准值 2.00kN/m 2。

地基承载力标准值170kN/m 2，基础底面扩展面积0.250m2，地基承载力调整系数0.40按照碗扣新规范 4.3 条规定确定荷载组合分项系数如下：S=1.2×(25.10×0.40+0.20)+1.40 ×2.00=15.088kN/mS=1.35×25.10×0.40+0.7×1.40×2.00=15.514kN/m由于永久荷载效应控制的组合 S 最大，永久荷载分项系数取 1.35，可变荷载分项系数取 0.7× 1.40=0.98钢管惯性矩计算采用 I=π(D 4-d 4)/64，抵抗距计算采用 W=π(D 4-d 4)/32D 一、模板面板计算面板为受弯结构 ,需要验算其抗弯强度和刚度。

碗扣式脚手架计算书

支架体系设计——碗扣式脚手架从满足施工要求、节约成本、操作方便、易为人工掌握和周围关系人接受出发，采用WDJ碗扣式支架。

经过计算与验算，决定采用的间距为60×90×120CM，即横桥向立杆间距为60CM，纵桥向90CM，横杆步距为120CM。

根据支架间距参数的数据，在碗扣式支架材料规格上采用有：立杆型号：LG—180、LG—300横杆型号：HG—60、HG—90斜杆型号：XG—300（1.8×2.4M框架斜撑）横向21排，纵向34排合计：每跨脚手架73×12.5/7.5=121.7T/跨方木横向长度13M，纵向间距0.75M41排，则方量为：0.15×0.15×13×41=12M3/跨工字钢的横向长度13M，纵向34排，则重量为：13×34=442M/跨一套脚手架按三跨加8M计(即98M)，则：支架设计计算书（碗扣式脚手架）一、荷载计算：计算过程中，以7.5M的箱室范围为研究对象。

1、主梁混凝土计算：箱梁截面积计算：（6.4＋1.1）×1.75-(6.4/2-0.45/2)×1.35×2+0.4×0.3×4+0.3×0.2×4=5.8125M2纵向每延米混凝土重：5.8125×1×2450=14.24T2、钢筋重量计算：纵桥向每延米钢筋重量（包括：钢筋、钢绞线、锚具等）：全断面钢筋重：1862146.99+11898.78+247110.12=2121155.89kg翼缘板钢筋重：60×179.8×3×2×0.888+5.845×2×1.578×1130×3×2=182547.9kg箱室钢筋重：2121155.89-182547.9=1938607.99kg=1938.608T每延米箱室钢筋重：1938.608/（18×30）=3.59T3、主梁底模重量计算：木模5cm厚，纵桥向每延米重量：7.5×0.05×0.8=0.3T用组合钢模板20cm×1.5m 每块10kg,纵向每延米:7.5/0.2×10=308kg=0.38T 0.38/1.5=0.253T4、侧模计算：面板2.5mm厚,加劲肋8mm厚,1m一块,竖向4个,横向8个,高度60mm, [(3.92×4+1×8)×0.008×0.06+3.92×1×0.0025]×7.8×103=165kg 两侧总量:165×2=330kg=0.33T5、箱梁内模重量计算：（2×2.175+0.5×2+0.85×2+0.36×2）×0.05×1×0.8×103×2=0.622T木模3.885×2×2×10kg /0.3=0.518T 组合钢模板6、底模下枕木重量计算：15×15cm2横桥向、纵桥向间距 0.75m7.5×0.152×(30/0.75+1) ×0.8×103=5.535T/跨纵向每延米:5.535/30=0.1845T/m7、施工荷载采用纵桥向每延米：1.5T8、以上荷载汇总如下：木模：14.24+3.59+0.3+0.33+0.622+0.1845+1.5=20.7665T钢模:14.24+3.59+0.253+0.33+0.518+0.1845+1.5=20.6155T9、取安全系数为1.25,则计算荷载为:木模:20.7665×1.25=25.9581T钢模:20.6155×1.25=25.7694T10、立杆允许荷载：步距为0.6m P max=40.0kn/根=4T/根步距为1.2m P max=30.0kn/根=3T/根步距为1.8m P max=25.0kn/根=2.5T/根步距为2.4m P max=20.0kn/根=2.07T/根我们采用步距1.20m，则每延米需用9根立杆支撑。

400厚板碗扣钢管楼板模板支架计算书

模板支架搭设高度为5.7m，立杆的纵距 b=1.20m，立杆的横距 l=0.90m，立杆的步距 h=1.20m。

面板厚度15mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。

内龙骨采用方钢管40.×40.×2.5mm，间距250mm，梁顶托采用双钢管φ48.3×3.6mm。

模板自重0.30kN/m2，混凝土钢筋自重25.10kN/m3。

振捣混凝土荷载标准值2.00kN/m2，施工均布荷载标准值4.00kN/m2。

图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为φ48.3×3.6。

钢管惯性矩计算采用I=π(D4-d4)/64，抵抗距计算采用W=π(D4-d4)/32D。

一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照三跨连续梁计算。

静荷载标准值q1 = 25.100×0.400×1.200+0.300×1.200=12.408kN/m活荷载标准值q2 = (2.000+4.000)×1.200=7.200kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = 45.00cm3；截面惯性矩 I = 33.75cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到M = 0.100×(1.20×12.408+1.40×7.200)×0.250×0.250=0.156kN.m 经计算得到面板抗弯强度计算值 f = 0.156×1000×1000/45000=3.468N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力Q=0.600×(1.20×12.408+1.40×7.200)×0.250=3.745kN 截面抗剪强度计算值T=3×3745.0/(2×1200.000×15.000)=0.312N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值v = 0.677×12.408×2504/(100×6000×337500)=0.162mm 面板的最大挠度小于250.0/250,满足要求!二、模板支撑龙骨的计算龙骨按照均布荷载计算。

碗扣式支架及模板荷载计算_secret

碗扣式支架及模板荷载计算一、WDJ 碗扣式支架的设计计算为简化计算，计算采用的断面形式为主线标准断面预应力连续混凝土箱梁断面进行计算，该断面为两端腹板和底板厚度渐变段最厚的断面，以增加保险系数，其计算简图如下图所示：碗扣式支架标准断面计算简图a.结构物每延米重量W如上图所示，将其横断面分成若干部分，求其面积为：321022A A A A A -⨯-⨯-=根据电脑计算，得其面积如下：267.1895.5254.5279.328.43m A =-⨯-⨯-=m kN A q c /42.48567.18261=⨯=⨯=γ式中：c γ——钢筋混凝土的容重，263/m kN ；A ——箱梁截面积，m 2；1q ——箱身每延米重量，m kN /；b.箱梁横梁重量。

两侧实体长度为1.125m ，则每跨的横隔墙重量为：()21'226V nV W += 将其平均到整跨中：()L V nV q /26212+=式中：2q ——每延米分配的中、端横梁重量，m kN /；n ——中横梁数量，个：1V 、2V ——每个中、端横梁体积，当跨径相同时取V 2，当跨径不等时，应取各墩端横梁体积的一半，m 3。

则有： ()m kN q /40.845.23/2125.128.4300262=⨯⨯+⨯=c ．临时荷载重量临时荷载主要有：内外模板的单位面积重量1G ，取2/5.1m kN ；施工人员、施工料具运输、堆放荷载2G ，根据《路桥施工计算手册》，取为2/0.1m kN ；倾倒混凝土时产生的冲击荷载3G ，取为2/0.2m kN ；振捣混凝土时产生的荷载4G ，取为2/0.2m kN 。

由上可得结构物单位面积重量：()()2432121//m kN G G G G B q q W +++++=式中：B ——结构物底面宽度，m ；()2/75.300.20.20.15.15.23/40.8442.485m kN W =+++++=d ．WDJ 碗扣型多功能支架受力计算根据WDJ 碗扣型多功能脚手架使用说明书，支撑立杆得设计允许荷载为：当横杆竖向步距为600mm 时，每根立杆可承受最大竖直荷载为40kN ；当横杆竖向步距为1200mm 时，每根立杆可承受最大竖直荷载为30kN ；当横杆竖向步距为1800mm 时，每根立杆可承受最大竖直荷载为25kN ；当横杆竖向步距为2400mm 时，每根立杆可承受最大竖直荷载为20kN ；根据上述结构物单位面积重量，以及常规做法，立杆布置为顺桥向900mm ，横桥向为600mm ，步距1200mm ，单杆受力为：kN P kN W b a P 30][61.1675.306.09.0=<=⨯⨯=⨯⨯=由于计算时是按平均布载，所以在腹板及横梁下将横杆步距加密到600mm 。

碗扣钢管楼板模板支架计算书

可以参看《木结构设计规范》现在摘抄部分如下，希望对你有所帮助。

木材按品种可以分为几个强度等级。

柏木最高，冷杉最低，但各地区的杉树强度等级也不同。

抗剪强度有分顺纹和横纹两种情况。

所有品种的木材中，最大的顺纹抗剪强度为1.7N/mm2，最小顺纹抗剪强度为1.3N/mm2。

最大横纹抗剪强度为3.5N/mm2，最小横纹抗剪强度为3.2N/mm2。

可以参考使用。

碗扣钢管楼板模板支架计算书计算依据《建筑施工碗扣式钢管脚手架安全技术规范》(JGJ166-2008)。

计算参数:模板支架搭设高度为6.0m，立杆的纵距b=1.20m，立杆的横距l=0.90m，立杆的步距h=1.50m。

面板厚度15mm，剪切强度 1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。

木方35×80mm，间距300mm，木方剪切强度1.3N/mm2，抗弯强度13.0N/mm2，弹性模量9000.0N/mm2。

梁顶托采用双钢管48×3.0mm。

模板自重0.30kN/m2，混凝土钢筋自重25.10kN/m3，施工活荷载4.50kN/m2。

扣件计算折减系数取1.00。

采用的钢管类型为48×3.0。

图1 楼板支撑架立面简图图 2 楼板支撑架荷载计算单元一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照三跨连续梁计算。

静荷载标准值q1 = 25.100×0.120×1.200+0.300×1.200=3.974kN/m活荷载标准值q2 = (2.000+2.500)×1.200=5.400kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩W = 45.00cm3；截面惯性矩I = 33.75cm4；(1)抗弯强度计算f = M / W < [f]其中f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中q ——荷载设计值(kN/m)；经计算得到M = 0.100×(1.20×3.974+1.40×5.400)×0.300×0.300=0.111kN.m 经计算得到面板抗弯强度计算值 f = 0.111×1000×1000/45000=2.466N/mm2 面板的抗弯强度验算 f < [f],满足要求!(2)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值v = 0.677×3.974×3004/(100×6000×337500)=0.108mm 面板的最大挠度小于300.0/250,满足要求!二、模板支撑木方的计算木方按照均布荷载计算。

满堂楼板模板支架计算(高大4.4米)

碗扣钢管楼板模板支架计算书计算依据《建筑施工碗扣式钢管脚手架安全技术规范》(JGJ166-2008)。

计算参数:模板支架搭设高度为4.4m，立杆的纵距 b=0.90m，立杆的横距 l=1.20m，立杆的步距 h=1.50m。

面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。

方钢50×50mm，间距300mm，抗弯强度215.0N/mm2，弹性模量190000.0N/mm2。

梁顶托采用100×100mm木方。

模板自重0.30kN/m2，混凝土钢筋自重25.10kN/m3，施工活荷载2.00kN/m2。

扣件计算折减系数取1.00。

图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为48×3.0。

一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照三跨连续梁计算。

静荷载标准值 q1 = 25.100×0.350×0.900+0.300×0.900=8.176kN/m活荷载标准值 q2 = (0.000+2.000)×0.900=1.800kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 90.00×1.80×1.80/6 = 48.60cm3；I = 90.00×1.80×1.80×1.80/12 = 43.74cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×8.176+1.40×1.800)×0.300×0.300=0.111kN.m经计算得到面板抗弯强度计算值 f = 0.111×1000×1000/48600=2.284N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 [可以不计算]T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×8.176+1.4×1.800)×0.300=2.220kN截面抗剪强度计算值 T=3×2220.0/(2×900.000×18.000)=0.206N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×8.176×3004/(100×6000×437400)=0.171mm面板的最大挠度小于300.0/250,满足要求!二、模板支撑方钢的计算方钢按照均布荷载计算。

碗口脚手架楼板模板计算书

板模板（碗扣式）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工碗扣式钢管脚手架安全技术规范》JGJ166-20083、《混凝土结构设计规范》GB50010-20104、《建筑结构荷载规范》GB 50009-20125、《钢结构设计规范》GB 50017-2003一、工程属性二、荷载设计三、模板体系设计模板支架高度(m) 5 立柱纵向间距l a(mm) 900立柱横向间距l b(mm) 900 水平拉杆步距h(mm) 1800立柱布置在混凝土板域中的位置中心对称立柱距混凝土板短边的最近距离(mm) 300250 主梁布置方向平行楼板长边立柱距混凝土板长边的最近距离(mm)小梁间距(mm) 300 小梁悬挑端计算长度(mm) 200,200设计简图如下：模板设计平面图模板设计立面图四、面板验算根据《建筑施工模板安全技术规范》5.2.1"面板可按简支跨计算"的规定，另据现实，楼板面板应搁置在梁侧模板上，因此本例以简支梁，取1m单位宽度计算。

计算简图如下：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm41、强度验算q1＝0.9max[1.2(G1k+ (G3k+G2k)×h)+1.4Q1k，1.35(G1k+(G3k+G2k)×h)+1.4×0.7Q1k]×b=0.9×max[1.2×(0.1+(1.1+24)×0.15)+1.4×2.5，1.35×(0.3+(1.1+24)×0.15)+1.4×0.7×2.5] ×1=7.324kN/mq2＝0.9×1.2×G1k×b＝0.9×1.2×0.1×1=0.108kN/mp＝0.9×1.4×Q1k＝0.9×1.4×2.5＝3.15kNM max=max[q1l2/8,q2l2/8+pl/4]=max[7.324×0.32/8，0.108×0.32/8+3.15×0.3/4]=0.237kN·m；σ＝M max/W＝0.237×106/37500＝6.332N/mm2≤[f]＝15N/mm2满足要求！2、挠度验算q＝(G1k+ (G3k+G2k)×h)×b=(0.1+(1.1+24)×0.15)×1=3.865kN/mν＝5ql4/(384EI)＝5×3.865×3004/(384×10000×281250)＝0.145mm≤[ν]＝l/400＝300/400＝0.75mm满足要求！五、小梁验算小梁类型方木小梁材料规格(mm) 60×80 小梁抗弯强度设计值[f](N/mm 2) 15.44 小梁抗剪强度设计值[τ](N/mm 2) 1.78 小梁弹性模量E(N/mm 2) 9350 小梁截面抵抗矩W(cm 3) 64 小梁截面惯性矩I(cm 4) 256因[B/l b ]取整＝[5000/900]取整＝5，按四等跨连续梁计算，又因小梁较大悬挑长度为200mm ，因此需进行最不利组合，计算简图如下：1、强度验算q 1＝0.9max[1.2(G 1k + (G 3k +G 2k )×h)+1.4Q 1k ，1.35(G 1k +(G 3k +G 2k )×h)+1.4×0.7Q 1k ]×b=0.9×max[1.2×(0.3+(1.1+24)×0.15)+1.4×2.5，1.35×(0.3+(1.1+24)×0.15)+1.4×0.7×2.5]×0.3＝2.262kN/m因此，q1静＝0.9×1.2(G1k+ (G3k+G2k)×h)×b=0.9×1.2×(0.3+(1.1+24)×0.15)×0.3＝1.317kN/mq1活＝0.9×1.4×Q1k×b=0.9×1.4×2.5×0.3＝0.945kN/mM1＝0.107q1静L2+0.121q1活L2＝0.107×1.317×0.92+0.121×0.945×0.92＝0.207kN·m q2＝0.9×1.2×G1k×b=0.9×1.2×0.3×0.3＝0.097kN/mp＝0.9×1.4×Q1k＝0.9×1.4×2.5＝3.15kNM2＝max[0.077q2L2+0.21pL，0.107q2L2+0.181pL]＝max[0.077×0.097×0.92+0.21×3.15×0.9，0.107×0.097×0.92+0.181×3.15×0.9]＝0.601kN·mM3＝max[q1L12/2，q2L12/2+pL1]=max[2.262×0.22/2，0.097×0.22/2+3.15×0.2]＝0.632kN·mM max＝max[M1，M2，M3]＝max[0.207，0.601，0.632]＝0.632kN·mσ＝M max/W＝0.632×106/64000＝9.874N/mm2≤[f]＝15.44N/mm2满足要求！2、抗剪验算V1＝0.607q1静L+0.62q1活L＝0.607×1.317×0.9+0.62×0.945×0.9＝1.247kNV2＝0.607q2L+0.681p＝0.607×0.097×0.9+0.681×3.15＝2.198kNV 3＝max[q 1L 1，q 2L 1+p]＝max[2.262×0.2，0.097×0.2+3.15]＝3.169kN V max ＝max[V 1，V 2，V 3]＝max[1.247，2.198，3.169]＝3.169kN τmax ＝3V max /(2bh 0)=3×3.169×1000/(2×80×60)＝0.99N/mm 2≤[τ]＝1.78N/mm 2 满足要求！3、挠度验算q ＝(G 1k +(G 3k +G 2k )×h)×b=(0.3+(24+1.1)×0.15)×0.3＝1.22kN/m 跨中νmax ＝0.632qL 4/(100EI)=0.632×1.22×9004/(100×9350×2560000)＝0.211mm≤[ν]＝l/400＝900/400＝2.25mm挠度,跨中νmax ＝0.632qL 4/(100EI)=0.632×1.22×9004/(100×9350×2560000)＝0.211mm≤[ν]＝l/400＝900/400＝2.25mm六、主梁验算主梁类型钢管主梁材料规格(mm) Ф48×3 可调托座内主梁根数 2 主梁弹性模量E(N/mm 2) 206000 主梁抗弯强度设计值[f](N/mm 2) 205 主梁抗剪强度设计值[τ](N/mm 2) 125 主梁截面惯性矩I(cm 4) 10.78 主梁截面抵抗矩W(cm 3) 4.49 因主梁2根合并，则抗弯、抗剪、挠度验算荷载值取半。

500厚板碗扣钢管楼板模板支架计算书

模板支架搭设高度为5.7m，立杆的纵距 b=0.90m，立杆的横距 l=0.90m，立杆的步距 h=1.20m。

面板厚度15mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm2。

内龙骨采用方钢管40.×40.×2.5mm，间距250mm，梁顶托采用双钢管φ48.3×3.6mm。

模板自重0.30kN/m2，混凝土钢筋自重25.10kN/m3。

振捣混凝土荷载标准值2.00kN/m2，施工均布荷载标准值4.00kN/m2。

图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为φ48.3×3.6。

钢管惯性矩计算采用I=π(D4-d4)/64，抵抗距计算采用W=π(D4-d4)/32D。

一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照三跨连续梁计算。

静荷载标准值q1 = 25.100×0.500×0.900+0.300×0.900=11.565kN/m活荷载标准值q2 = (2.000+4.000)×0.900=5.400kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:截面抵抗矩 W = 33.75cm3；截面惯性矩 I = 25.31cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到M = 0.100×(1.20×11.565+1.40×5.400)×0.250×0.250=0.134kN.m 经计算得到面板抗弯强度计算值 f = 0.134×1000×1000/33750=3.970N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算T = 3Q/2bh < [T]其中最大剪力Q=0.600×(1.20×11.565+1.40×5.400)×0.250=3.216kN 截面抗剪强度计算值T=3×3216.0/(2×900.000×15.000)=0.357N/mm2截面抗剪强度设计值 [T]=1.40N/mm2面板抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值v = 0.677×11.565×2504/(100×6000×253125)=0.201mm 面板的最大挠度小于250.0/250,满足要求!二、模板支撑龙骨的计算龙骨按照均布荷载计算。

碗扣式支架计算书

现浇板模板(碗扣式支撑)计算书本标段内K58+288(2-6m小桥)、K60+739 (1-8m)小桥、K61+800 (1-8m)小桥及6 座涵洞的桥面板和涵洞盖板均采用现场浇筑施工，模板支撑采用①48mm碗扣式支架搭设，搭设结构为：立杆步距h (上下水平杆轴线间的距离)取1.2及1.5m，立杆纵距l y取0.9m，横距l x取0.9m。

为确保施工安全，现选择支架高度最高，荷载最大的K60+739( 1-8m) 小桥作为代表性结构物进行支架稳定性计算，以验证该类结构物碗扣式支架搭设方案是否安全可靠，计算依据《建筑施工碗扣式钢管脚手架安全技术规范》( JGJ166-2008)、《混凝土结构设计规范》GB50010-2002、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)等规范编制。

一、综合说明K60+739( 1-8m)小桥现浇板模板支架高度在4.96m范围内，按高度5m进行支架稳定性验算。

设计范围：K60+739小桥现浇板，长滋=13.91mX6.38m，厚0.5m。

二、搭设方案(一)基本搭设参数模板支架高H为5m,立杆步距h (上下水平杆轴线间的距离)取1.2m，立杆纵距l y 取0.9m，横距l x取0.9m。

整个支架的简图如下所示。

0#台1#台碗扣支架布置图模板采用1.5cm厚竹胶板拼接，模板底部的采用双层10*10cm方木支撑，其中底模方木布设间距为0.3m；横向托梁方木布设间距0.9m。

（二）材料及荷载取值说明本支撑架使用①48 X5钢管，钢管壁厚不小于3.5-0.025mm,钢管上严禁打孔；采用的扣件，不得发生破坏。

上碗扣、可调底座及可调托撑螺母应采用铸钢制造，其材料性能应符合GB1135中ZG270-500的规定。

模板支架承受的荷载包括：模板及模板支撑自重、新浇混凝土自重、钢筋自重，以及施工人员及设备荷载、振捣混凝土时产生的荷载等。

碗扣钢管楼板模板支架计算书

1.抗弯计算强度
f=M/W=0.09×106/48600.0=1.770N/mm2
面板的抗弯强度验算f < [f]
满足要求!
2.抗剪强度计算
T=3×1.72/(2×900.0×18.0)=0.159N/mm2
截面抗剪强度设计值[T]=1.40N/mm
满足要求!
3.挠度验算
v= 0.68×4.8300.04/(100×6000.00×437400.0)=0.101mm
碗扣钢管楼板模板支架计算书
工程名称
计算部位
计算参数
计算依据《建筑施工碗扣式钢管脚手架安全技术规范》(JGJ166-2008)。
模板支架搭设高度为5.0米，
立杆的纵距b=0.90米，
立杆的横距l=1.20米，
立杆的步距h=1.20米。
梁顶托采用双钢管48×3.5mm。
采用的钢管类型为φ48×3.5。
计算简图
满足要求!
3.挠度验算
v=0.677×1.61×900.04/
(100×9500.00×8333333.5)=0.090mm
木方的最大挠度小于900.0/250
满足要求!
纵向支撑钢管计算
1.顶托梁抗弯强度计算抗弯计算强度
f=M/W=1.57×106/1.05/10160.0=147.544N/mm2
抗弯计算强度小于215.00N/mm2
满足要求!
2.顶托梁挠度计算
v =1.565mm
最大挠度小于900.0/400
满足要求!
扣件抗滑移计算
R≤Rc
扣件抗滑承载力设计值,Rc=8.00kN
上部荷载没有通过纵向或横向水平杆传给立杆，无需计算。
立杆稳定性计算

碗扣支架计算书--

碗扣支架计算书一、支架计算与基础验算1、基本资料（1）WJ碗扣为Φ48×3.5 mm钢管；（2）立杆承载性能：（3）根据《工程地质勘察报告》，本桥位处地基容许承载力kpa。

（根据现场情况进行填写）2、荷载分析（1）计算荷载：1）模板、支架自重，底模：采用1.2KN/ m2；（根据施工自行计算）2）新浇混凝土、钢筋混凝土等自重，箱梁自重采用26kN/m3；3）施工人员及施工机具运输或堆放的荷载，采用1.0 kN/m2;4）振捣混凝土时产生的竖向荷载，采用2.0 kN/m2；5）倾倒混凝土时产生的竖向荷载，采用2.0 kN/m2；6)碗扣脚手架及分配梁荷载：按支架搭设高度≤10米计算：荷载采用 1.5(钢管)+0.85(分配梁)=2.35 kN/m2。

（2）梁体荷载：纵桥向根据梁断面变化，按分段均布荷载考虑，其布置情况如下：梁体为跨中高为0.9m，拱脚位置混凝土计算高度为1.12m，该位置梁体荷载最大，为1.12*26=29.12 kN/m2。

3、结构计算（1）立杆稳定性验算(1)在对支架进行计算时，主要荷载为竖向荷载，水平荷载可不考虑，振动器产生的荷载和倾倒混凝土产生的冲击荷载二者不同时进行计算。

方法一、按照碗扣支架手册及厂家推荐值进行验算拱脚位置最大分布荷载：q＝29.12+1.2+1+2.35+2=35.67KN/m2碗扣立杆分布600mm×600mm，横杆层距(即立杆步距)120cm，则单根立杆受力为：N＝0.6×0.6×35.67=12.84KN<[N]=30 KN方法二：按照《编制建筑施工脚手架安全技术标准的统一规定》（97）进行验算1）概率极限状态法：支架验算不考虑风荷载组合，故按照以下公式进行验算：)9.0/(4.12.1/m R K QK GK Af S s γγϕ≤+式中：QK G S 、K S 分别为恒荷载、活荷载的作用效应；K f 为材料抗力的标准值，取205Mpa ；R γ为抗力分项系数，取1.165；/m γ为材料强度附加分项系数，取1.59；ϕ为轴心受压杆件稳定系数；A 为杆件截面面积。

碗扣式支架计算

三、托梁的计算
托梁按照集中与均布荷载下多跨连续梁计算。集中荷载取木方的支座力 P= 9.706kN 均布荷载取托梁的自重 q= 0.135kN/m。
9.71kN
9.71kN
9.71kN
9.71kN
9.71kN
9.71kN
9.71kN 0.13kN9/.m71kN
9.71kN
A
B
600
600
600
托梁计算简图
节点集中荷载w在斜杆中产生的内力和小于架体自重,满足要求!土对侧模的压力——q5 计算因现浇帽梁采取水平分层以每层 30cm 高度浇筑，在竖向上以 V=1.2m/h 浇筑速度控制，砼入模温度 T=28℃控制，因此新浇混凝土对侧模的最大压力 q5= Pm K r h K 为外加剂修正稀数，取掺缓凝外加剂 K=1.2 当 V/T=1.2/28=0.043＞0.035 h=1.53+3.8V/t=1.69m q5= P=K*r*h=1.2*26*1.69=52.728 kN/m
W = 90.00×1.20×1.20/6 = 21.60cm3； I = 90.00×1.20×1.20×1.20/12 = 12.96cm4；
(1)抗弯强度计算 f = M / W < [f]
其中 f —— 面板的抗弯强度计算值(N/mm2)； M —— 面板的最大弯距(N.mm)； W —— 面板的净截面抵抗矩；
顶托梁的截面力学参数为截面抵抗矩 W = 49.00cm3；截面惯性矩 I = 245.00cm4；
(1)顶托梁抗弯强度计算抗弯计算强度 f=1.848×106/1.05/49000.0=35.92N/mm2 顶托梁的抗弯计算强度小于215.0N/mm2,满足要求!
