气动减压阀
气动减压阀的物理原理
气动减压阀的物理原理
气动减压阀是一种通过调节气体流过阀门的速度和方向，从而控制气体压力的装置。
其物理原理基于气体流体力学和压力平衡原理。
当气体进入减压阀时，阀门内部会有一个压力差。
减压阀的主要部件是一个活塞或膜片和一个阀座。
当气体压力超过设定的压力时，活塞或膜片会受到压力的作用向上移动，打开阀门，使气体通过阀门的通道流出。
当气体压力降低到设定的压力以下时，活塞或膜片会受到弹簧力的作用向下运动，关闭阀门，停止气体的流动。
关键的物理原理是压力平衡。
减压阀内部存在一个调压室和一个主流通道。
当气体的压力超过设定的压力时，调压室内的压力会增加，从而通过活塞或膜片的作用打开阀门，使气体流出。
当气体的压力降低到设定的压力以下时，调压室内的压力会减小，活塞或膜片会受到弹簧力的作用关闭阀门，停止气体的流动。
通过调整弹簧的预压力或其他参数，可以改变设定的压力值。
此外，减压阀的设计还考虑了流体力学原理。
为了实现减压效果，阀门的通道必须具有一定的形状和尺寸，以产生足够的阻力和削减气体流速。
这样可以降低气体流动的速度和压力，达到减压的目的。
总结起来，气动减压阀的物理原理包括调压室的压力平衡和阀门的流体力学原理。
通过调整阀门的开启程度和阻力，可实现对气体流动的控制和减压效果。

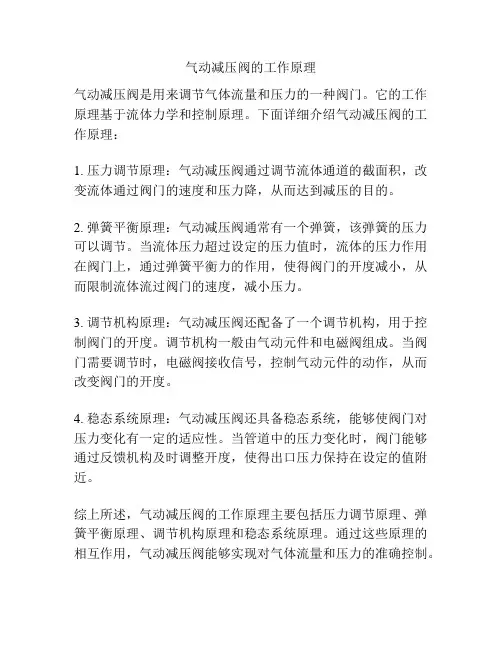

气动减压阀的工作原理
气动减压阀的工作原理
气动减压阀是用来调节气体流量和压力的一种阀门。
它的工作原理基于流体力学和控制原理。
下面详细介绍气动减压阀的工作原理：
1. 压力调节原理：气动减压阀通过调节流体通道的截面积，改变流体通过阀门的速度和压力降，从而达到减压的目的。
2. 弹簧平衡原理：气动减压阀通常有一个弹簧，该弹簧的压力可以调节。
当流体压力超过设定的压力值时，流体的压力作用在阀门上，通过弹簧平衡力的作用，使得阀门的开度减小，从而限制流体流过阀门的速度，减小压力。
3. 调节机构原理：气动减压阀还配备了一个调节机构，用于控制阀门的开度。
调节机构一般由气动元件和电磁阀组成。
当阀门需要调节时，电磁阀接收信号，控制气动元件的动作，从而改变阀门的开度。
4. 稳态系统原理：气动减压阀还具备稳态系统，能够使阀门对压力变化有一定的适应性。
当管道中的压力变化时，阀门能够通过反馈机构及时调整开度，使得出口压力保持在设定的值附近。
综上所述，气动减压阀的工作原理主要包括压力调节原理、弹簧平衡原理、调节机构原理和稳态系统原理。
通过这些原理的相互作用，气动减压阀能够实现对气体流量和压力的准确控制。
减压阀的分类及工作原理
减压阀的分类及工作原理
减压阀按照不同的分类标准可以分为以下几种类型：
1. 按照结构分类：
- 弹簧式减压阀：通过弹簧的弹力控制阀门的开启和关闭，当进气压力超过设定压力时，弹簧被压缩，阀门开启，释放多余气体，从而将压力维持在设定值以下。
- 气动减压阀：利用气体动力将阀芯推动和控制。
通常通过一个控制气压来调节阀的开启程度，从而控制压力的大小。
- 液压减压阀：通过液压力平衡的原理来实现减压功能，当进气压力超过设定值时，液压系统控制阀门开启，使压力保持在设定值以下。
2. 按照控制方式分类：
- 手动减压阀：通过手动操作，调节阀门的开启程度，从而控制压力的大小。
- 自动减压阀：通过自动感应到进气压力变化，调节阀门开启程度，保持设定压力稳定。
工作原理：
减压阀的工作原理是通过调节阀门的开启程度，控制流体通过阀门的面积，从而达到降低压力的目的。
当进气压力超过设定值时，减压阀会自动打开，将多余的流体释放出来，以维持压力在设定的范围内。
当进气压力低于设定值时，减压阀
会自动关闭，防止流体过度排出。
通过不断调节阀门的开合程度，减压阀可以精确地控制压力的大小。
减压阀的分类
减压阀的分类减压阀是一种用于控制气体或液体压力的装置，广泛应用于工业、建筑、航空航天等领域。
根据不同的工作原理和结构特点，减压阀可以分为多种类型。
本文将从以下几个方面对减压阀的分类进行详细介绍。
一、按照工作原理分类1. 弹簧式减压阀弹簧式减压阀是一种通过弹簧力控制阀门开启和关闭的减压阀。
当进口压力超过设定值时，弹簧会被挤压，使得阀门打开，允许部分流体流出以降低出口压力。
反之，当进口压力下降时，弹簧会使得阀门关闭，保持出口压力稳定。
2. 液力式减压阀液力式减压阀是一种利用液体动量原理进行调节的减压阀。
当进口流体速度增加时，液体动能也增加，在缩小的通道中产生高速涡流和低静态压力区域，从而使得进口流体的动能转化为静态能，并且降低了出口压力。
3. 气动式减压阀气动式减压阀是一种通过空气或气体信号控制阀门开启和关闭的减压阀。
当进口压力超过设定值时，空气或气体信号会使得阀门打开，允许部分流体流出以降低出口压力。
反之，当进口压力下降时，空气或气体信号会使得阀门关闭，保持出口压力稳定。
二、按照结构特点分类1. 活塞式减压阀活塞式减压阀是一种利用活塞运动来调节流量的减压阀。
它通常包括一个带有弹簧的活塞和一个与之相配合的缸体。
当进口流体增加时，活塞会向上移动，缩小通道并调节流量以降低出口压力。
反之，当进口流体减少时，弹簧会使得活塞向下移动，并扩大通道以保持出口压力稳定。
2. 膜片式减压阀膜片式减压阀是一种利用膜片来调节流量的减压阀。
它通常包括一个带有弹簧的膜片和一个与之相配合的阀体。
当进口流体增加时，膜片会向上弯曲，缩小通道并调节流量以降低出口压力。
反之，当进口流体减少时，弹簧会使得膜片恢复原状，并扩大通道以保持出口压力稳定。
3. 喷嘴式减压阀喷嘴式减压阀是一种利用喷嘴原理来调节流量的减压阀。
它通常包括一个带有喷嘴和调节阀门的管道系统。
当进口流体增加时，喷嘴的缩小截面积会产生高速涡流和低静态压力区域，并且通过调节阀门来控制进口流量以降低出口压力。
给水减压阀工作原理
给水减压阀工作原理
一、减压阀简介
减压阀又称稳压阀，是一种自动控制和保护管路压力的装置。
它能够根据管路中的工作压力自动地调节和控制进入管路中的流量，使之保持在一个安全、稳定的压力范围内，同时不会超过规定的压力上限值。
当输入信号有效时，阀处于开启状态，反之阀处于关闭状态。
减压阀分为手动、气动和电动三种。
其工作原理如下：
1.手动减压阀
手动减压阀主阀门和旁路阀都是在不需要控制流量时关闭，当需要控制流量时再打开。
在减压过程中，它是通过改变主阀体中弹簧的预紧力来实现对流量的控制。
它不需要其它自动控制装置，结构简单、体积小、重量轻、价格低廉。
气动减压阀是利用气动执行器作为执行机构，通过气缸内活塞的往复运动来控制流量，从而达到对管路压力进行调节的目的。
它在不需要任何自动控制装置的情况下，能按照用户要求对管路中的压力进行自动调节和控制。
电动减压阀是由执行机构（如弹簧等）、电动执行器和阀体
三部分组成。
—— 1 —1 —。
气动减压阀工作原理
气动减压阀工作原理
气动减压阀是一种用来控制气体压力的装置，它可以将高压气体降低到所需的
低压。
其工作原理主要是通过调节阀芯的开启程度来控制气体的流量，从而达到减压的目的。
首先，气动减压阀通过调节阀芯的开合程度来控制气体的流通量。
当阀芯打开时，气体可以自由通过阀体流出，从而降低气体的压力；当阀芯关闭时，气体无法通过阀体流出，压力得以保持。
这种通过阀芯的开合程度来控制气体流通量的方式，是气动减压阀实现减压的核心原理。
其次，气动减压阀还通过调节弹簧的张紧程度来控制阀芯的开合程度。
弹簧的
张紧程度可以根据需要进行调节，从而使得阀芯的开合程度得以控制。
当弹簧的张紧程度增大时，阀芯的关闭压力也随之增大，从而实现了对气体压力的调节。
此外，气动减压阀还通过设置压力传感器来监测气体的压力变化。
一旦气体的
压力超过设定值，压力传感器就会发出信号，控制阀芯的开合程度，从而使气体的压力得到调节。
这种通过压力传感器来监测和控制气体压力的方式，使得气动减压阀能够实现精确的压力调节。
总的来说，气动减压阀的工作原理是通过调节阀芯的开合程度、调节弹簧的张
紧程度和设置压力传感器来控制气体的流通量和压力，从而实现对气体压力的减压。
通过这些控制手段的协调作用，气动减压阀能够实现稳定、精确的气体压力调节，从而满足各种工业生产和实验的需求。
减压阀的选用
减压阀的选用在工程和装置中，减压阀被广泛应用于液体和气体介质的压力控制。
在使用减压阀时，需要根据介质的性质和流量等因素选用合适的减压阀，以确保系统的正常运行并保护设备的安全。
本文将讨论减压阀的选型方法和注意事项。
减压阀的类型减压阀按照调节方式可以分为机械式、电子式和气动式减压阀。
机械式减压阀采用机械结构进行压力调节，适用于一些较小的场合。
电子式减压阀利用电子元器件进行压力调节，可以精确控制压力，适用于高精度的场合。
气动式减压阀则通过气压控制来调节压力，适用于大流量、大压力差的场合。
在选择减压阀类型时需要考虑实际应用的需要和要求。
如果需要高精度的控制和智能化的控制方式，则可以考虑选择电子式减压阀；如果需要大流量和大压力差，则可以考虑选择气动式减压阀。
介质的性质在选择减压阀时需要考虑介质的性质。
介质的性质包括压力、温度、粘度、密度、流量和化学性质等因素，这些因素会影响到减压阀的选型和使用。
•压力：介质的压力是选择减压阀时必须考虑的因素。
减压阀的压力范围需要与介质的压力范围匹配，否则会发生压力失控的问题。
•温度：介质的温度也是选择减压阀时必须考虑的因素。
介质温度过高会影响减压阀的正常工作，并可能导致减压阀失效。
•粘度和密度：介质的粘度和密度会影响流量和动力学效应，也会影响减压阀的选型和使用。
高粘度和密度的介质需要使用大口径、高承压能力的减压阀。
•流量：介质的流量对减压阀的选型也有重要影响。
如果流量过大，则需要使用大口径的减压阀；如果流量小，则需要选择小口径的减压阀。
•化学性质：介质的化学性质也是选择减压阀时必须考虑的因素。
对于一些腐蚀性比较强的介质，需要选择防腐蚀的材料制作减压阀。
其他因素在选择减压阀时还需要考虑其他因素，例如安装位置、环境条件、使用寿命和维护等因素。
•安装位置：减压阀的安装位置需要考虑介质的流向和阀门的出口方向。
如果介质的流量方向为垂直向上，则需要选择带有导流罩的减压阀；如果为水平向，则需要选择带有流向标记的减压阀。
气动减压阀职能符号
气动减压阀职能符号
气动减压阀的职能符号通常会包含几个核心部分。
根据具体的阀结构和工作原理，这个符号可能有所不同。
然而，通常可以表示以下元素：
1. 进气口：气体从这里进入阀内。
2. 控制信号入口：这里表示的是外部的控制器或者手动操作杆，用来调节减压阀的压力。
3. 减压室：这是减压阀的核心部分，气体在这里被减压。
4. 出口：减压后的气体从此处流出。
5. 调压螺钉：这是用于微调出口压力的螺钉。
6. 安全阀：这是一个额外的安全装置，用于在异常情况下释放过高的压力。
7. 指示器：表示当前的压力状态。
这些符号可以组合成一个完整的简化示意图或符号。
实际使用时，具体细节会根据特定的减压阀设计和功能有所调整。
如果有具体的使用情境或者工程设计需要，可以根据具体情况对上述元素进行调整和优化。
smc减压阀原理
smc减压阀原理
SMC减压阀是一种常用的气动元件，可以通过调节气体压力
来控制气体流量。
其工作原理如下：
1. SMC减压阀由一个可调节的压力控制装置和一个输出端口
组成。
当气体从输入端口进入减压阀时，压力控制装置会通过一系列的操作，调节输出端口的压力。
2. 调节装置通常由弹簧和活塞组成。
当输入气体的压力增加时，弹簧会被压缩，使活塞向下移动。
这会减小输出端口的通道截面积，从而降低输出端口的压力。
3. 当输入气体的压力降低时，弹簧将逐渐恢复其原始形状，活塞上升。
这会增加输出端口的通道截面积，从而增加输出端口的压力。
4. 通过旋转调节装置上的调整手柄，可以改变弹簧的预加载力，从而调整减压阀的工作压力范围。
5. SMC减压阀还通常配备了一个压力表，用于实时监测输出
端口的压力值。
操作员可以根据要求，通过调整手柄和观察压力表的读数，来实现对减压阀的压力调节。
总结来说，SMC减压阀通过调节压力控制装置的弹簧张力来
实现对气体流量的控制。
不同的工作压力下，减压阀会自动调整输出端口的压力，以满足特定系统的要求。
燃气减压阀的作用及原理
燃气减压阀的作用及原理燃气减压阀是一种用于将高压气体减压至需要的低压的装置。
它广泛应用于燃气系统、工业生产和民用家居等领域。
燃气减压阀的作用以及原理涉及到流体力学、热力学和机械工程等多个学科。
燃气减压阀的作用是通过减小燃气流经的截面积，使高压气体在通过减压阀时发生压力降，从而达到减压的目的。
它能够保护下游设备或管道免受高压气体的损害，并稳定地提供所需的低压气体。
燃气减压阀的原理可以简单地分为以下几个方面：1. 弹簧原理：燃气减压阀通常采用弹簧结构，利用弹簧的压力来平衡压力差，控制阀门的开启度。
当进入减压阀的高压燃气流经阀门时，阀门受到上游压力的作用而被推开；而通过调整弹簧的预紧力，可以使得阀门在达到所需的低压时关闭。
2. 流体动力学原理：燃气减压阀通过改变流体的速度来改变压力。
当高压燃气进入减压阀内部时，由于出口为较小的截面积，流体速度加快，根据贝努利方程，流体速度增加时压力会降低。
这种基于流体速度和截面积之间的关系来实现减压的原理称为伯努利原理。
3. 调节装置：燃气减压阀通常还配备了调节装置，可以根据需要调整阀门的开启度，从而实现精确控制燃气的压力。
调节装置可以采用手动、电动、气动或液压的方式，具体根据实际需求而定。
随着科技的发展，燃气减压阀的设计和制造已经逐渐趋于智能化和自动化。
现代化的燃气减压阀可以实现远程监控和控制，具有高精度和良好的安全性能。
在设计和使用燃气减压阀时，需要根据实际情况考虑许多因素，如流量、压力差、介质特性等。
总之，燃气减压阀的作用是将高压气体减压至需要的低压，以保护设备和管道的安全运行，并提供稳定的燃气供应。
其原理主要基于弹簧原理和流体动力学原理，并通过调节装置实现精确控制。
燃气减压阀在现代工业和生活中发挥着重要的作用，促进了社会的发展和生产力的提高。
减压阀的分类及作用
减压阀的分类及作用
减压阀的分类及作用如下：
1. 自力式减压阀：通过利用介质自身的压力差来操作阀门，实现减压作用。
作用：减小介质的压力，确保介质的压力在设定的范围内。
2. 弹簧式减压阀：通过弹簧力调节阀门的开启和关闭，实现减压作用。
作用：根据弹簧的调节，控制阀门的开启程度，从而调节介质的压力。
3. 气动减压阀：通过气源操作阀门，控制介质的流量和压力。
作用：根据气源的输入信号，控制阀门的开启和关闭，从而调节介质的压力和流量。
4. 液动减压阀：通过液源操作阀门，控制介质的流量和压力。
作用：根据液源的输入信号，控制阀门的开启和关闭，从而调节介质的压力和流量。
5. 电动减压阀：通过电动机械装置操作阀门，实现减压作用。
作用：根据电动机械装置的控制信号，打开或关闭阀门，从而调节介质的压力。
减压阀的作用是根据需求将高压介质降低到设定的低压范围内，保护设备和管道的正常运行。
它能够稳定介质的压力，避免因
压力过高而导致的设备损坏或安全事故的发生。
同时，减压阀还可以调节介质的流量和压力，满足不同工艺和操作要求。
气动三大件减压阀的简介
气动三大件减压阀的简介在气动技术中，空气过滤器、减压阀和油雾器称为气动三大件，减压阀是其中不可缺少的一部分。
本文主要介绍设计心得，关于设计理论、计算公式等方面由于有众多书籍详细介绍，因此本文并不过多涉及。
气动减压阀也叫调压阀，是将较高的进口压力调节并降低到要求的出口压力，并能保证出口压力稳定，即起到减压和稳压作用。
气动减压阀按压力调节方式，有直动式减压阀和先导式减压阀，后者适用在较大通径的场合，两者的调压原理相似，因此这里只介绍直动式减压阀。
直动式减压阀是用调节钮直接调节调压弹簧来改变阀的出口压力，有活塞式和膜片式两种。
这里只介绍最常用的膜片式减压阀。
膜片式减压阀适合通径小于20毫米，输出压力为0～0.63MPa的情况下，较大通径或较大输出压力由于需要调压弹簧的刚性太大，调节比较困难，一般采用先导式减压阀。
压力为P1的压缩空气，由左端输入经阀口节流后，压力降为P2输出。
P2的大小可由主调压弹簧4进行调节。
拉起并顺时针旋转主调压旋钮6，主调压弹簧4被压缩，推动膜片组合3和调压柱8下移，推动阀芯10，增大阀口开度使P2增大。
出口压力气体经反馈导管2进入膜片室，在膜片组合3上产生一个向上推力。
当此推力与主调压弹簧力平衡时，出口压力便稳定在一定值。
若反时针旋转主调压旋钮6，阀口的开度减小，P2随之减小。
若进口压力有波动，例如P1瞬时升高，则出口压力P2也随之升高，通过反馈导管2使膜片室内压力升高，在膜片组合3上产生的推力相应增大，此推力破坏了原来力的平衡，使膜片组合3向上移动，溢流孔打开，有少部分溢流气体经溢流孔、排气孔排出。
在膜片组合3上移的同时，靠复位弹簧1的作用，使调压柱8上移，阀口开度减小，节流作用增大，使出口压力回降，溢流孔关闭，达到新的平衡，输出压力基本又恢复原值。
若输入压力瞬时下降，输出压力也下降、膜片组合3和调压柱8随之下移，阀口开度加大，节流作用减小，使输出压力也基本回到原来值。
若进口压力不变，输出流量变化，使出口压力P2发生波动(增高或降低)时，依靠溢流孔的溢流作用和膜片组合3上力的平衡作用推动调压柱8上下移动，仍能起到稳压作用。
气动减压阀的标准及检验方法分析
目前，我国出现许多生产厂家开始改进自动化生产工艺，对于精密减压阀的生产研究不断深入，且许多精密减压阀产品开始在实际生产中使用。
在评价精密减压阀的整体性能和质量时，主要参照分辨率和重复精度。
根据国家制定的标准GB/T20081.2-2006明确规定，在测试流量和压力特性时需要选择使用相应的方法，但没有规定采用何种方式对分辨率和重复精度进行测试。
通过分析对比国内外气动减压阀相关标准间的差异和技术变化，以期能够更好地测试减压阀的精度和分辨率。
1 国内外关于气动减压阀的标准情况根据国际对气动减压阀制定的标准，比较具有代表性的为ISO 6953《气压传动 气动减压阀和过滤减压阀》和ISO 19973-4:2014《气压传动 元件可靠性的试验评价第4部分：气动减压阀》。
具体来看，ISO 6953划分为几大部分：第一部分内容主要对气动减压阀的相关特点和产品标识进行明确规定；第二部分提出了检验气动减压阀相关特性的具体方式；第三部分主要阐述了如何对气动减压阀流量特性进行测试，以及行之有效的测试方法。
目前，我国指定的气动减压阀标准为GB/T 20081.1-2006、GB/T 20081.2-2006、JB/T 12550-2015等三个部分。
在这些文件标准版中分别规定了产品特性和标识要求、测试减压阀的方法以及行业具体标准。
近年来，我国重新发布了新的版本标准——ISO 6953-2，主要规定了运用流量计测量法准确测量减压阀流量以及压力特征。
这种测试方法能够在许多领域得到应用，而且能够确保测试结果准确无误，确保滞环特征。
然而，采用这种测试方法会降低测试效率，耗费的成本费用较高，不能使气动减压阀进行自动测试。
为了改进这一版本的测试方法，在ISO 6953-3中运用温充排气法进行测试，能够准确测量减压阀流量和压力特性，加快了测试效率，且只需耗费少量的气，就可对大公称通径的减压阀进行测量。
然而，在对测量的数据进行处理时非常困难，无法对减小流量部分进行测量。
气动减压阀安全操作及保养规程
气动减压阀安全操作及保养规程1. 背景介绍气动减压阀是一种用于降低气体压力的阀门，广泛应用于各种工业领域中。
使用气动减压阀要注意操作规程，正确使用和保养，以确保工作安全和设备的正常运转。
2. 安全操作规程2.1. 安装与检查1.在气动减压阀的安装过程中，请参考相关的说明书，并确保严格按照规定的安装步骤安装，使其能够正常接入压缩空气管道。
2.在进行安装之前，需要检查气动减压阀的各个部件是否安装正确、紧固，管路系统的连接是否牢固、密封，确认没有漏气的情况下再进行启动。
3.检查气动减压阀的出口管路是否通畅，从而确保任何的异物或杂物不会损坏气动减压阀。
2.2. 启动与关闭1.在使用气动减压阀进行降压时，必须严格按照规定的工作压力范围进行设置，且必须遵循气动减压阀的启动和关闭指示。
2.避免频繁地启停气动减压阀，因为它将会降低设备的使用寿命。
3.在启动之前，请确保气动减压阀处于合适的工作状态，并在应用之前设定好负荷和卸载压力的输出控制。
2.3. 操作与维保1.在使用气动减压阀时，请注意操作指示，保持气动减压阀的清洁和良好的工作状态，以及及时发现和处理涂覆积累的污垢。
2.定期进行气动减压阀的维保，必须在检查之前关闭气体供应，然后将压力释放。
最后在检查之前1-2分钟等待系统稳定后进行检查。
3.每个操作人员必须定期对气动减压阀进行清洗，以避免在长期的使用过程中积累污垢。
3. 保养规程3.1. 保洁与润滑1.对于使用气动减压阀的现场环境，必须注意定期清洁，并且在清洗气动减压阀时必须避免使用任何化学清洁剂，这些剂会损坏气动减压阀的外部涂层，影响它的密封。
2.如果经常使用气动减压阀，请定期检查阀门的润滑情况。
没在使用期间，建议用高质量的润滑油涂抹在气动减压阀上。
3.2. 安全保障1.在使用气动减压阀的过程中，一旦出现气阀的故障，必须按照标准流程进行维修，不能进行任何的私人处理。
2.对于长期停用的气动减压阀设备，必须采取有效的安全保障措施防止其在不被使用时受损。
气动减压阀工作原理
气动减压阀工作原理
气动减压阀的工作原理是根据介质压力的变化来控制阀门开启或关闭的过程。
它主要由阀体、阀瓣、弹簧、辅助腔、增压腔和导向件等组成。
当介质压力超过设定值时，进入减压阀的介质力将阀瓣向上推，从而打开阀门，使介质从增压腔流出，进入辅助腔，最终流出减压腔，实现减压效果。
反之，当介质压力低于设定值时，阀瓣受到弹簧的作用，被推回原位，阀门关闭，阻止介质继续流出。
在工作过程中，减压阀的开启和关闭受到气动力控制系统的调节。
气动力控制系统通过气动控制元件（如气动调节阀、压力传感器等）监测和测量介质压力，并将这些信息反馈给减压阀。
根据系统的要求，减压阀会自动调整阀门的开启程度，从而使介质保持设定的压力范围内。
需要注意的是，减压阀的工作原理相对复杂，需要综合考虑多个因素。
例如，阀门的开启速度、稳定性、介质的温度变化等都会对减压阀的工作产生影响。
因此，在实际应用中，需要根据具体情况选择合适的减压阀，并对其进行适当的调整和维护。
气体减压阀
减压阀(reducing valve)是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，并在阀体内或阀后喷入冷却水，将介质的温度降低，这种阀门称为减压减温阀。
该阀的特点，是在进口压力不断变化的情况下，保持出口听压力和温度值在一定的范围内。
减压阀是气动调节阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。
本类阀门在管道中一般应当水平安装。
目录一、分类1二、工作原理直动式减压阀1先导式减压阀1定值器1三、基本性能(1) 调压范围：1 (2) 压力特性：1 (3) 流量特性：四、选用1六、直动式带溢流阀减压阀工作原理概要1其它要求1结构特点安装与故障说明技术参数和性能指标一、分类按结构形式可分为薄膜式、弹簧薄膜式、活塞式、杠杆式和波纹管式。
按阀座数目可人为单座式和双座式。
按阀瓣的位置不同可分为正作用式和反作用式。
按使用介质可分为蒸汽减压阀，空气减压阀，气体减压阀等。
二、工作原理直动式减压阀压力为P1的压缩空气，由左端输入经阀口10节流后，压力降为P2输出。
P2的大小可由调压弹簧2、3进行调节。
顺时针旋转旋钮1，压缩弹簧2、3及膜片5使阀芯8下移，增大阀口10的开度使P2增大。
若反时针旋转旋钮1，阀口10的开度减小，P2随之减小。
若P1瞬时升高，P2将随之升高，使膜片气室6内压力升高，在膜片5上产生的推力相应增大，此推力破坏了原来力的平衡，使膜片5向上移动，有少部分气流经溢流孔12、排气孔11排出。
在膜片上移的同时，因复位弹簧9的作用，使阀芯8也向上移动，关小进气阀口10，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压力基本又回到原来值。
若输入压力瞬时下降，输出压力也下降、膜片5下移，阀芯8随之下移，进气阀口10开大，节流作用减小，使输出压力也基本回到原来值。
气体减压阀常见故障及解决方法
气体减压阀常见故障及解决方法气体减压阀常见故障及解决方法气体减压阀是减压阀的一种。
重要用于各种气体的减压，空气减压，煤气减压，天然气减压，氮气减压，氧气减压。
气体减压阀一般用于常温介质。
依照结构不同分为先导式减压阀和直接作用减压阀。
先导式减压阀由导阀和主阀两部分构成，导阀内有压力调整弹簧，通过调整螺钉的旋转可以更改气体减压阀出口压力。
直接作用式减压阀通过转动调整弹簧上的调整螺钉，更改调整弹簧的压缩量，继而更改减压阀出口压力。
假如气体减压阀的输出压力比较高或者是超出其原来标准的情况下，可以通过使用调压弹簧来进行调整，与此同时弹簧刚度加添的同时就会使得其流量以及输出压力显现较大的波动。
下面我要为大家介绍的是气体减压阀的常见故障及解决方法：1、气体减压阀常见故障及解决方法漏气现象（1）发生原因：阀体上、下盖螺钉没有拧紧；阀体内的橡胶薄膜损坏；进气口密封圈老化损坏。
（2）解决方法：拧紧上、下盖螺钉；更换橡胶薄膜；减压阀与钢瓶连接处的橡胶密封圈起着密封供气的作用，它经长期使用后会磨损、老化，甚至在更换钢瓶时会自行脱落而造成大量跑气，引起严重事故。
故要求每次更换钢瓶，安装气体减压阀时，应特别注意检查橡胶密封圈是否完好，有无老化、磨损现象，尤其是安装时，必须检查密封圈有无丢失。
如已老化或磨损，应适时更换，但切不可行用胶片剪成代换，必须用密封圈。
2、气体减压阀常见故障及解决方法压力波动不稳定（1）发生原因：油液中混入空气；阻尼孔有时堵塞；滑阀与阀体内孔圆度超出规定，使阀卡住；弹簧变形或在滑阀中住，使滑阀移动困难或弹簧太软；钢球不圆，钢球与阀座搭配不好或锥阀安装不正确。
（2）解决方法：排出油中空气；清理阻尼孔；修研阀孔及滑阀；更换弹簧；更换钢球或拆开锥阀调整。
3、气体减压阀常见故障及解决方法拧不进角阀（1）发生原因：减压阀手轮滑丝；减压阀入口与角阀接口没有对正；角阀接口被碰坏。
（2）解决方法：修理或更换减压阀手轮，或更换整个减压阀。
减压阀组种类
减压阀组种类一、简介减压阀组是一种用于控制流体压力的装置，广泛应用于各种工业领域。
根据不同的使用需求，减压阀组可分为以下几种类型。
二、直接作用式减压阀组直接作用式减压阀组是最常见的一种类型。
它由主阀和辅助阀组成，通过主阀的开启和关闭来控制流体的压力。
主阀通过感受流体压力的变化来调整阀门的开度，从而实现压力的稳定控制。
三、先导式减压阀组先导式减压阀组是在直接作用式减压阀组的基础上进行改进而来的。
它通过在主阀前增加一个先导阀来实现更精确的压力控制。
先导阀可以根据预设的压力设定来调整主阀的开度，从而实现更精确的压力调节。
四、比例式减压阀组比例式减压阀组是一种通过控制电磁铁的电流来调节阀门开度的减压阀组。
它可以根据输入的电信号来实现精确的压力控制。
比例式减压阀组被广泛应用于需要高精度压力控制的领域，如食品加工、医疗设备等。
五、气动式减压阀组气动式减压阀组是一种利用气动力来控制阀门开度的减压阀组。
它通过感受流体压力的变化来调整阀门的开度，从而实现压力的稳定控制。
气动式减压阀组适用于高压力和高流量的场合，如工业生产线、能源设备等。
六、电动式减压阀组电动式减压阀组是一种通过电动机驱动阀门的开度来实现压力控制的减压阀组。
它可以根据电信号的输入来实现精确的压力调节。
电动式减压阀组广泛应用于需要远程控制和自动化控制的场合，如水处理设备、供暖设备等。
七、液压式减压阀组液压式减压阀组是一种利用液压力来控制阀门开度的减压阀组。
它通过感受流体压力的变化来调整阀门的开度，从而实现压力的稳定控制。
液压式减压阀组适用于高压力和高流量的场合，如液压机械、航空航天设备等。
八、安全阀组安全阀组是一种用于保护设备和系统免受过压的损害的装置。
它通过感受流体压力的变化来判断是否需要排放多余的流体，以保持压力在安全范围内。
安全阀组广泛应用于各种工业设备和系统，如锅炉、压力容器等。
九、调节阀组调节阀组是一种用于调节流体流量和压力的装置。
它通过调节阀门的开度来控制流体的流量和压力，以满足系统的需求。
气动减压阀工作原理
气动减压阀工作原理
气动减压阀工作原理是通过气动信号控制阀芯的开启和关闭，从而调节管道中的压力。
下面是具体的工作原理：
1. 结构：气动减压阀由阀体、阀芯、弹簧、气室等部分组成。
阀芯通过弹簧与气室相连，同时受到介质压力的作用。
2. 初始状态：当气动减压阀处于关闭状态时，弹簧将阀芯向下推紧，使其与阀座密封，阻止介质通过。
3. 信号输入：当收到气动信号时，信号将作用在阀芯上，将其向上提起，打开阀芯与阀座的密封，使介质得以通过。
4. 减压调节：介质通过阀门后，部分流量流经固定的节流孔，通过节流孔的面积大小，调整中通道的开度，以达到减压的目的。
当中通道打开时，介质的流速加快，压力降低。
5. 压力调节：当介质压力降低到设定压力以下时，阀芯受到弹簧的作用向下运动，将中通道与节流孔闭合，使阀门关闭，停止介质流动。
6. 反馈调节：当介质压力再次上升时，阀芯通过反馈作用，将阀门再次打开，使介质流动，以保持设定压力不变。
综上所述，气动减压阀工作原理是通过对阀芯和中通道的控制，实现对介质压力的调节和控制，以达到减压的目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气动减压阀铅精矿的铅冶炼企业苦不堪言。
“目前铅的价格在短期内很难跌下来，相比而言应更多地关注具有铅矿储量的上市公司。
”江宇昆认为。
2006年，驰宏锌锗在电铅上的主营业务收入为54519.6万元，占全部总收入的12.23%。
该公司主营利润中锌产品占比为82.23％、铅产品占比为15.21％，锌与铅产品是该公司最主要的利润来源。
有业内人士分析，相比去年同期铅价的大幅上涨，资源自给率为60％的驰宏锌锗今年有望在铅价上涨的过程中受益。
此前，驰宏锌锗公布中期预增公告，因铅锌产品市场价格上涨，该公司2007年上半年实现净利润比上年同期增长50%以上。
“虽然铅价上涨，但由于出口关税调整，有可能会造成利润的下降，但具体影响如何无法判断。
”中金岭南的一位工作人员表示。
中金岭南曾刊登公告，预计今年上半年业绩增长50%～60%。
今年7月1日开始实施的对电解铅加征10％出口关税的政策，对部分上市公司造成了一定影响。
豫光金铅曾表示，减压阀>>减压稳压阀>>减压稳压阀产品名称：减压稳压阀产品型号：Y110X产品口径：DN15-50产品压力：1.0-2.4Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息减压阀>>高灵敏减压阀>>高灵敏度蒸汽减压阀产品名称：高灵敏度蒸汽减压阀产品型号：YG43H产品口径：DN25-80产品压力：1.0-1.6Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息结构特点和用处YG43H高灵敏度蒸汽减压阀属于先导活塞式减压阀。
由主阀和导阀两部分组成。
主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。
导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。
通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本系列产品在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。
1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
2、改善了流线分布，降低了噪声。
3、改进了密封面结构，延长了密封面寿命。
本产品主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。
主要技术参数和性能指标公称压力(Mpa) 1.0 1.6壳体试验压力(Mpa)*1.52.4密封试验压力 1.0 1.6(Mpa)最高进口压力(Mpa)1.0 1.6出口压力范围(Mpa)0.04-0.60.04-1.0压力特性偏差(Mpa)△P2PGB12246-1989流量特性偏差(Mpa)P2GGB12246-1989最小压差(Mpa)0.050.07渗漏量GB12245-1989*：壳体试验不包括膜片、顶盖主要零件材料零件名称零件材料阀体阀盖底盖WCB阀座阀瓣2Cr13缸套活塞铝铁青铜膜片PH15-7Mo活塞环对位聚苯导阀座导阀瓣2Cr13主阀弹簧50CrVA导调主弹簧50CrVA调节弹簧60Si2Mn流量系数(Cv)DN253240506580 Cv4 6.59162536减压阀>>高灵敏减压阀>>高灵敏度蒸汽减压阀产品名称：高灵敏度蒸汽减压阀产品型号：YG43H产品口径：DN15-80产品压力：0.6~10.0Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息结构特点和用处本系列减压阀属于先导活塞式减压阀。
由主阀和导阀两部分组成。
主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。
导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。
通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
本系列产品在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。
1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。
2、改善了流线分布，降低了噪声。
3、改进了密封面结构，延长了密封面寿命。
本产品主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。
主要技术参数和性能指标公称压力(Mpa) 1.0 1.6壳体试验压力(Mpa)* 1.5 2.4密封试验压力(Mpa) 1.0 1.6最高进口压力(Mpa) 1.0 1.6出口压力范围(Mpa) 0.04-0.6 0.04-1.0压力特性偏差(Mpa)△Pp2PGB12246-1989流量特性偏差(Mpa)P2G GB12246-1989最小压差(Mpa) 0.05 0.07渗漏量GB12245-1989主要零件材料零件名称零件材料阀体阀盖底盖WCB阀座阀瓣2Cr13缸套活塞铝铁青铜膜片PH15-7Mo活塞环对位聚苯导阀座导阀瓣2Cr13主阀弹簧50CrVA导调主弹簧50CrVA调节弹簧60Si2Mn流量系数(Cv)DN 15 20 25 32 40 50 65 80 Cv 1 2.5 4 6.5 9 16 25 36YG43H/Y系列连接尺寸公称通径DN 外形尺寸连接尺寸L H H1 PN 1.0MPa PN 1.6MPaD Kn-фd C D Kn-фd C15 141665 95 6541445 12 95 6541445 1420 1416651057541455 141057541455 1425 15168681158541465 141158541465 1432 18185751351041878 161351041878 1640 18185781451141885 161451141885 1650 201938816125418101616125418101665 232089818145418121818145418121880 2622811719516418135181951681813520产品名称：高温高压蒸汽减压阀产品型号：Y63H产品口径：DN15-600产品压力：1.0-32.0Mpa产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息Y63H高温高压蒸汽减压阀概述：工洲公司生产的Y63H高温高压蒸汽减压阀适用于蒸汽管路上。
通过减压阀的调节，可使进口压力降至某一需要的出口压力，当进口压力或流量变动时，减压阀依靠介质本身的能量可自动保持出口压力在小范围内波动。
阀瓣位置正作用式结构形式活塞式阀座数目1个密封材料不锈钢主体材料50CrMo 适用温度0-450（℃）压力范围 1.0-32（Mpa）适用介质蒸汽公称通径DN15-600（mm）连接形式焊接产品名称：高温高压蒸汽减压阀产品型号：Y63H产品口径：1.0-32.0MPa产品压力：DN15-600产品材质：铸钢、不锈钢、合金钢等产品概括：生产标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。
阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。
工作压力1.0Mpa-50.0Mpa。
工作温度：-196℃-650℃。
连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。
驱动方式：手动、气动、液动、电动。
产品详细信息高温高压蒸汽减压阀概述：工洲公司生产的Y63H高温高压蒸汽减压阀适用于蒸汽管路上。
通过减压阀的调节，可使进口压力降至某一需要的出口压力，当进口压力或流量变动时，减压阀依靠介质本身的能量可自动保持出口压力在小范围内波动。
阀瓣位置正作用式结构形式活塞式阀座数目1个密封材料不锈钢主体材料50CrMo 适用温度0-450（℃）压力范围 1.0-32（Mpa）适用介质蒸汽公称通径DN15-600（mm）连接形式焊接首页>>产品中心>>高压减压阀一、结构特点和用处：高压减压阀属于先导活塞式减压阀。
由主阀和导阀两部分组成。
主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。
导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。
通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
