电子万能试验机使用说明书

合集下载

SmartTest电子万能试验机软件说明书

SmartTest电子万能试验机软件说明书

SmartTest 使用手册All Rights Reserved ,Copyright 2000-2008第一章SmartTest简介一. 前言SmartTest程序组根据不同的程序模块,适用于不同类型的材料试验机,如微机控制电液伺服万能试验机、微机屏显万能试验机、微机控制电子万能试验机以及微机屏显压力试验机等。

二. 特点(1)利用不同配置文件可以使一台主机配多个传感器。

(2)开放式的程序接口,可为用户定制特殊的试验方法,快速、便捷、可靠,缺省执行国标GB228-2002、GB7314-87试验方法,;(3)分档数码显示拉试验力和压试验力及峰值,精度为每档量程20%开始示值的±1%,可自动标定;(4)分4档数码显示变形,精度为每档量程20%开始±0.5%FS,可自动标定;(5)同时记录力-时间,变形-时间,力-变形和力-位移试验曲线,可随时切换观察,高速采样;(6)准确、完善的数据分析功能,采用人机交互方式分析计算测试材料的机械性能指标,可自动计算弹性模量、屈服强度、非比例伸长应力等,也可人工干预分析过程,提高分析的准确度;(7)试验数据采用数据库管理方式,自动保存所有试验数据和曲线。

(8)功能强大的报表编辑器,利用该报表编辑器,用户可以在极短的时间内做出自己想要的任何格式的报表,做报表不再是一件痛苦的事。

第二章SmartTest的安装和启动一、SmartTest的安装1、微机硬件配置◆PII C300/64M内存以上PC机,SVGA彩色显示器(支持800*600或以上显示分辨率),鼠标◆各种打印机2、微机操作系统◆中文WINDOWS95/98/me/2000/XP操作系统3、安装步骤1、将SmartTest安装光盘放入光盘驱动器,找到光盘根目录下的Setup.exe,双击执行它即可进行安装。

稍等片刻,就会出现一个初始化界面自动开始安装。

请选择“下一步”2、接下来出现安装目录设置窗口,程序缺省安装到C:\ProgramFiles\SmartTest目录下,除非必要,请不要改变安装目录,直接选择“下一步”3、在安装准备就绪窗口选择“下一步”,安装向导将开始复制安装文件到硬盘。

电子万能试验机安全操作规程

电子万能试验机安全操作规程

电子万能试验机安全操作规程一、开机:1.接通电源后顺时针旋转急停按,按下电脑开机(绿灯亮起)。

2.打开电脑电源,点击MsxTest图标,进入显示操作界面。

3.点击数据板箭头选择相应标准进行测试。

4.点击新建试样数据记录,填写样品参数(样品编号、试验日期。

试验人。

宽度设置为10mn,厚度设置为(mm,试验标距设置为60)或直接选择右侧试样模板并完善试样信息(材质及牌号)点击确认。

5.点击“实验”键,按上升键或下降链调整移动模梁到合适的位置。

调整后点击取消键,取消界面数据。

6.将试样的两端在工装治具上固定牢固,点击左侧的清零键,速度选择10mm/sin,注意不要在负荷清零后选择合适的速度。

7.点击测试界面的开始键成快捷健F5,即开始试验,试样破坏后点击停止键或快捷键F6,并显示测试数据。

8.报告编写:点击“打印报告”键,新建,在可选项目选择试样组数记录(1-5)添加到右侧栏,填写标题(公司名称),副标题为xx拉伸实验报告,再勾选打印曲线,类型选择:力-时间,点击预览,输入文件名称另存为图片,生成报告。

二、注意事项:1.在试验过程中,应注意移动横梁的位置,严禁附具发生顶撞。

2.设备不宜在高温、潮湿,粉尘、剧烈震动等恶劣环境运行。

3.设备运行过程中,需保持安全距离,出现异常现象,立即按下急停按钮。

4.若需进行下一组测试时需数据清零。

三、停机、待机检查要求:1.长期不用,须彻底切断电源,放置在干燥、通风、避免阳光直射处。

2.在稳固水平的基面安置。

3.在操作过程中如有异常,必须请专业人员进行维修。

4.设备使用结束后,清扫工作台面,保持清洁,关闭仪器及电脑主机。

电子万能试验机使用说明书

电子万能试验机使用说明书

商品名称:恒瑞金微机控制电子万能试验机商品型号:WDW-2,WDW-5,WDW-10,WDW-20商品所在地:山东济南一.产品型号: WDW-2/5/10/20二.产品名称: 微机控制电子万能试验机本公司生产的微机控制电子万能试验机,主要用于各种大延伸率的非金属材料进行拉伸性能指标的测试。

精密的自动控制和数据采集系统,实现了数据采集和控制过程的全数字化调整。

在试验中,检测材料的最大承载拉力、压力、抗拉强度、抗压强度、伸长变形、延伸率等技术指标。

以上检测参数在试验结束后,由计算机根据试验开始时设置的试验参数条件自动计算,同时显示相应的试验结果,各检测参数在试验结束后既可查询显示,也可连接打印机进行打印输出。

增加附具可完成其他材料的拉伸、压缩、弯曲等试验检测。

试验机设计、制造、检验依据下列标准相关条款1)GB/T2611-2007《试验机通用技术要求》2)GB/T16491-2008《电子万能材料试验机》3)JJF1103-2003《万能试验机计算机数据采集系统评定》4)JJG139-1999《拉力、压力和万能试验机的检定规程》5)GB/T 1040.1—2006《塑料拉伸性能测定第1部分:试验方法总则》6)GB/T528-1998硫化橡胶或热塑性橡胶拉伸应力应变性能测定7)GB18173.1-2006高分子防水材料8)HG/T2579-2008普通液压系统用O型橡胶密封圈材料9)GB/T 14484-2008 塑料承载强度的测定10)GB/T18242-2008弹性体改型沥青防水卷材11)GB/T328.1~27-2007《建筑防水卷材试验方法》12)GB/T 9341-2000 塑料弯曲性能试验方法13)GB/T 11997-2008 塑料多用途试样优点如下:1、带有遥控盒,可实现横梁的快/慢升降调整,操作灵活、随意切换2、具有试验结束后返回初始位置的功能,智能、高效、快捷。

3、具有任意工作位置的限位保护功能及过载、过流保护功能,可靠、安全。

WDW3050电子万能试验机使用与操作

WDW3050电子万能试验机使用与操作

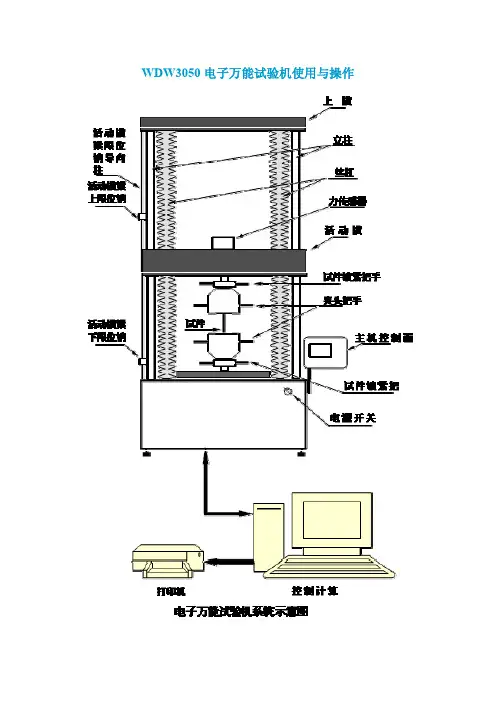

WDW3050电子万能试验机使用与操作一.电子万能试验机组成:电子万能试验机主要由主机和控制计算机、打印机组成。

主机是试验机的重要部分。

原理:主机的动力源是一个电动机,通过减速装置和丝杠带动活动横梁向上或向下运动,使试件产生拉伸或压缩变形。

安装在活动横梁上的力传感器测量试件变形过程中的力值,即载荷值;同时,丝杠的转动带动主机内部一个光电编码器,通过控制器换算成活动横梁的位移值。

力值和位移值在主机控制面板的液晶显示屏上显示为“试验力”和“位移”。

活动横梁的移动速度可以通过控制面板的操作键控制:F3键增加速度;F4键减小速度。

活动横梁的移动方向由控制面板上的方向键控制:▲键向上运动(试件拉伸);▼键向下运动(试件压缩);■键停止。

活动横梁的位移值可以近似表示试件的变形,但精确的变形测试要用变形传感器(又称引伸计)。

将引伸计固定在试件上,可以测量引伸计标距范围内的变形量,精确到0.001mm ,控制面板的液晶显示屏上显示“变形”。

所有操作和参数显示也可以在控制计算机上进行。

试验机的立柱、上横梁和主机箱组成刚性框架结构,可以保证试验机足够的刚度。

限位销用于活动横梁的移动限位,当活动横梁碰触限位销时将自动停机。

限位销的作用是使活动横梁在一定的试验范围内移动而不会发生上下夹头之间发生碰撞事故,是实验过程中的保护措施。

二.电子万能试验机操作1.开机与关机顺时针转动主机上的电源开关锁钥匙,主机加电。

同时,控制器自检,这时控制面板的液晶显示屏上显示“系统自检,请稍后...”。

自检完成后显示屏显示如图,试验机进入正常工作状态。

关机时,将电源开关锁钥匙逆时针转动,主机自动断电。

!急停开关:主机座上的红色按钮。

当工作中出现操作失误,或控制器锁死,致使控制面板上的按钮失效时,按下急停开关。

这时,主机进入断电保护状态,钥匙开关也不能使主机加电。

待故障排除后,逆时针转动急停开关后放松,按钮自动弹起,主机方可进行正常加电操作。

微机控制电子万能试验机操作规程

微机控制电子万能试验机操作规程
装夹具能夹紧(或放入)试样之另一端,使用液压控制夹紧;
2.3在测试软件中,在“试验方案”中选择测试所需要的标准方法,或按照测试要求新建方法,
点击软件中的“新建”,新建试验记录(试验批号、规格、试样直径、标距等)
2.4按下“试验”界面中,选择试验速度后,按钮试验开始;
2.5测试结束后将试验原始数据导出,保存数据;
变形准确度:±1%
横梁位移示值相对误差:±1%
位移分辨率:0.001mm
试验力准确度:±0.5%
试验空间:450*650mm
2.操作步骤
2.1根据试验样件选择相应的工装夹具;
2.2打开总电源开关,打开测试软件,将上下工装夹具装置于上下夹具连接头上,将上工装夹
具夹紧(或放入)试样上端,按(手控盒)▲上升或▼下降键,调整上下夹具之间的距离,使下工
计算公式b=
5.2力传感器的期间核查:
已校准的或检定合格的拉力机为校准标准物(F),核查方法同5.1设备期间核查。
5.3期间核查频次:
期间核查每年至少做一次。
2.6所有测试结束后,关闭测试软件,关闭计算机,关闭电源。
3.பைடு நூலகம்意事项
3.1电子拉力机是精密仪器,本机安装于前述的使用环境之中,并在不使用时,,罩上外罩,以防灰尘;
3.2发现设备或软件异常要及时报告上级主管;
3.3未经技术主管同意不得在计算机中安装其它任何软件,不得擅自改动软件中的参数。
4.设备维护与保养
此设备由设备管理人每月保养一次,保养内容包括:
4.1设备表面进行清洁;
4.2设备同电脑之间连接信号线、电线等线路检查有无破损、磨损、松动现象;
4.3工作前,检查工作台的减速机,是否有润滑油;
4.4试验机的丝杠、螺母,每年加润滑油一次。

电子万能试验机使用说明书

电子万能试验机使用说明书

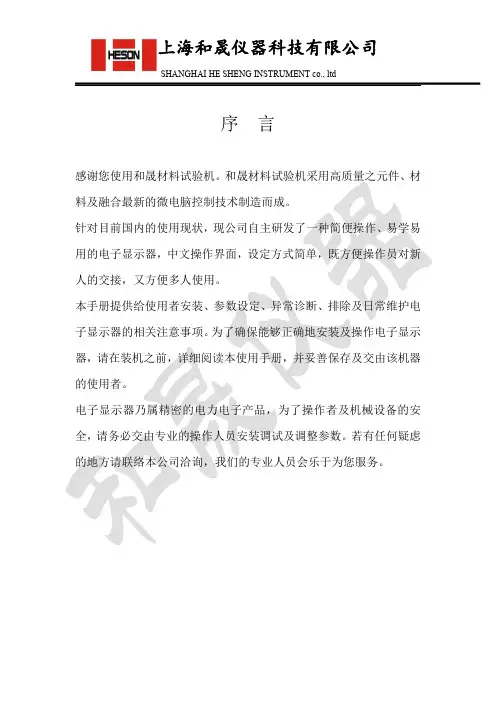

序言感谢您使用和晟材料试验机。

和晟材料试验机采用高质量之元件、材料及融合最新的微电脑控制技术制造而成。

针对目前国内的使用现状,现公司自主研发了一种简便操作、易学易用的电子显示器,中文操作界面,设定方式简单,既方便操作员对新人的交接,又方便多人使用。

本手册提供给使用者安装、参数设定、异常诊断、排除及日常维护电子显示器的相关注意事项。

为了确保能够正确地安装及操作电子显示器,请在装机之前,详细阅读本使用手册,并妥善保存及交由该机器的使用者。

电子显示器乃属精密的电力电子产品,为了操作者及机械设备的安全,请务必交由专业的操作人员安装调试及调整参数。

若有任何疑虑的地方请联络本公司洽询,我们的专业人员会乐于为您服务。

目录1.显示屏界面显示 (3)2.参数快速浏览表 (5)3.具体参数详细说明 (6)4.系统参数设置 (13)5.主机接线路 (15)6.力量采集卡接线图 (17)7.光电编码器接线图 (19)8.板卡之间的连接 (20)9.附件:显示屏操作简易流程 (22)10.注意事项 (23)一、显示屏界面显示测试员入口密码Password:1234请按字母键进入相应的设定!A试样面积(mm)G试样宽度(mm)B试样标距(mm)H显示方式C单位选择I定荷重(kg)二、参数快速浏览表:PrNo.参数名称设定范围预设值功能.内容1测试速度50.0可根据行业标准自行设定2运行方向21=向上;2=向下;[2]";Pr01测试速度出厂设定50mm/min说明:设定试验时的速度(对应主界面上的“运行”)Pr02运行方向出厂设定21向上(试验运行的方向)2向下(试验运行的方向)机台自动回归出厂设定2Pr12保留字3出厂设定50Pr18保留4出厂设定1Pr23定荷重—重载入速度出厂设定1Pr24定荷重—重载力值百分比出厂设定位移通道选择出厂设定四、系统参数设置调试员入口密码:(非专业调试人员请勿进入) Password:62432092五、主机接线路:(线路板上有界面文字说明)SN:AVR-WANG04-05123456789101112六、力量采集卡接线图:SN:2008312001标号具体说明方向1IO埠输入七、光电编码器接线图:SN:2008011主机采集卡485-A九、附件:显示屏操作简易流程1、开设备电源。

电子万能试验机使用方法

电子万能试验机使用方法

15,卸下试件,观察试验后试件的形态。
16,逆时针旋转开关钥匙,关闭试验机。
9,点击“参数设置”按钮,对试验方式进行设置
10,找到并选择对应的试验编号程中注意试验曲线的变化,完成后 点击“试验结束”按钮。
13,点击“数据管理”按钮,对数据进行提取和 保存
14,按不同情况,点击横梁上升按钮,对试件 进行卸载。
电子万能试验机操作步骤
• 1, 顺时针转动钥匙,打开万能试验机。
2,旋动远控盒旋钮,调节上下夹头高度
3,装夹试件。
4,旋动手柄,夹紧试件。
5,打开控制微机,进入windows操作界面
6,双击图标“P-Main”,进入试验控制程序
7,点击“联机”,如果显示数值有变化,联机 成功
8,点击“参数录入”按钮,进行试件参数设 定

(完整版)WDW-20D电子式万能试验机说明书

(完整版)WDW-20D电子式万能试验机说明书

目次1 主要用途与适用范围 (1)2主要技术指标 (1)3 工作条件 (1)4 结构特征与工作原理 (2)4.1试验机外观结构 (2)4.2工作原理 (2)5 安装与调整 (3)6 使用与操作 (4)7 维护与保养 (5)8常见故障及其排除方法 (6)9附电气原理图 (6)承蒙您选用WDW-20D型微机控制电子式万能试验机,本公司深表感谢。

在使用本机前,请认真阅读《使用说明书》,在充分理解后,方可开机使用,请您爱护本机,正确使用,以便使该机永远保持较高的精度和良好运行状态。

1 主要用途与适用范围该机广泛用于金属和非金属的拉伸、压缩、弯曲等力学性能试验。

适用于质量监督、教学科研、航空航天、钢铁冶金、汽车、橡胶塑料、编织材料等各种试验领域,是生产制造企业、建筑施工单位、产品质量监督检验所及建材产品检测部门必备的检测设备,也适于高等院校为学生做演示试验。

2 主要技术指标最大试验力:20kN;试验力准确度:±1%;试验力测量范围:200N~20kN,全程自动换档;位移测量精度:±0.5%;速度范围:0.05mm/min~500mm/min,无级调速;速度准确度:±1%;最大拉伸行程:700mm;最大压缩行程:700mm;试验空间宽度:370mm;外形尺寸(宽×长×高):720×500×1680mm;主机重量:400Kg;电源:1KW 单相220V;拉伸与压缩:主机结构为双试验空间,上空间为拉伸空间,下空间为压缩、弯曲空间。

3 工作条件3.1 室温10―35℃。

3.2 相对湿度≤80%。

3.3 周围无振动,无腐蚀性介质,无强磁场干扰。

3.4 电源电压波动不超过额定电压的±10%。

3.5 在稳固的基础上水平安装,水平度不大于0.2/1000。

步齿形带减速系统带动滚珠丝杠副旋转,滚珠丝杠副驱动中横梁,带动拉伸辅具(或压缩、弯曲等辅具)上下移动,实现试样的加荷与卸载。

微机控制电子万能试验机说明书

微机控制电子万能试验机说明书

微机控制电子万能试验机说明书微机控制电子万能试验机说明:一、按机、搬运说明:①搬运:本仪器试验机运输时应避免踫撞,上方夹具处不可强力推拉,控制板处不可抬拉。

不能横卧放置。

长途运输应有包装箱防护,并采取防雨防潮措施,试验机储存时应放在防雨防潮防晒的环境中。

使用过的试验机应擦试后涂防锈油进行防锈处理后储存。

②试验机安装场地应满足以下条件:③室温在10~35℃范围内;④室内相对湿度<80%⑤周围无震动,无腐蚀性介质和无较强电磁场干扰;⑥稳固的工作平台或坚固的水泥地面;二、调试方法:①试验机放在平台或水泥地面上,通过调整机器底座下的调整螺钉调整试验机的水平度,试验机横梁水平度不大于0.2/1000,调整完毕应将调整螺钉上螺母拧紧.②检查电压是否正确,无误后将插头插入插座内,此时显示屏应有数字显示,按<复位>键,显示屏应显示零,<停止>键上方红色指示灯亮.③检查各个按键是否正常,当按下一个按键时,应显示有关内容(各键功能详见<使用与操作>一节.)④安全保护性能试验A:上﹑下极限位置停机试验:按<上升>或<下降>按扭,移动横梁到达上﹑下极限位置时应自动停机.注意应在较低速度下进行,(移动横梁踫到限位开关后,将自动切断电源,此时只能将手摇把手插入机器右下侧孔中转动传动机构,使移动横梁脱离限位开关接通电源,取下手摇把手后方能开机,以免发生危险!).B:超负荷自动停机试验:取超过*大试验力的试样试验,当试验力超过大试验力2~10%时自动停机.试验力超过挡位*大力2~10%时均自动停机.⑤检查与计算机的连机启动计算机,并开启测试软件,检查拉力夹具受力时力度显显示是否改变.(详情请参阅软件说明书)三、试验机的操作方法:①启动电源总开关,使电源通过本机各控制面板。

②正确装置试片,其夹具之选须适当,依试品材料之种类选用夹具,试片先夹于上夹具后,启动马达使中联板上之下夹具提升到适当夹位置夹持试片,试片夹持时不能受张力或压迫,以免影响测试结果。

WDW-300E电子万能试验机操作规程

WDW-300E电子万能试验机操作规程

WDW-300E电子万能试验机操作规程1 目的规范WDW-300E电子万能试验机的操作步骤,确保检测过程安全有效。

2 适用范围适用于WDW-300E电子万能试验机的使用过程管理。

3 参考文件WDW-300E电子万能试验机使用说明书4 操作步骤4.1 开机前的准备。

4.1.1检查实验室环境뼈如温度、湿度等)是否符合应用试验及试验机的要求。

4.1.2材料试验机是否完好,设备的各零部件是否紧固、齐全。

4.1.3根据试验项目要求,选择适当的夹具、配套联接器、载荷传感器及引伸计(如果使用)。

4.1.4检查全部电缆线、接插件的自身和连接有无异常(如:破损、松脱等),特别注意检查交流供电是否在220伏、正/负偏差在10%以内。

4.1.5计算机与主机的连接线,插头,插座,电源插头是否正确。

4.1.6在进行试验前,设备应至少预热15分钟,保证传感器元件的稳定性。

4.1.3蠃整横梁限位装置,确保横⢁移动不会貅过范围导致夹具或装置损坏。

4.2 开始检⟥4.2.1接通电源,打开显示器、计算机、打印机电源开关。

使计算机进入Windows操作系统,双击桌面上的“SmartTest”图标进入应用程序界面,计算机启动完毕。

软件界面如图1。

4.2.2打开主机电源开关,根据手控盒上的提示,将试样在上夹头上夹紧。

在计算机选择横梁移动速度为50mm/min,调整好试样在下夹头中的位置,调整试验力零点(鼠标点击试验力旁的“0.0”按钮),夹紧下夹头。

4.2.3如果需要,将引伸计在试样上通过橡皮条夹好,取下调整垫片。

调整好试样变形显示的零点。

图1 软件控制界面4.2.4选择合适的自动控制试验程序或手动操作,控制横梁动作。

4.2.5拉伸过程中,应注意观察曲线形状。

如果是带引伸计做试验,则应该设置使用引伸计测量试样变形的最大值,在试样变形超过锁定最大变形后,根据软件提示,立即取下引伸计,以防止引伸计损坏,保护引伸计。

4.2.6试验完成后,试验机自动停机,然后进入数据分析界面进行试验数据处理。

万能试验机设备操作说明书

万能试验机设备操作说明书

仪器名称万能试验机仪器功能弯曲试验文件编号仪器型号GP-TS2000S/50N 厂商高品版本壹、仪器说明一、仪器结构说明核准审核制作日期仪器名称万能试验机仪器功能弯曲试验文件编号仪器型号GP-TS2000S/50N 厂商高品版本二、手控盒使用说明:指示手控盒与计算机的连接状态。

灯亮表示已经连接。

指示试验状态,灯闪动表示正在试验。

位移速度选择按扭,数字表示位移速度,单位mm/min。

可设置值的位移速度选择按钮。

(高中低速度值在MaxTest软件中设置)(切换速度时数码管会提示当前选择的位移速度值(显示半秒))切换到移动横梁(活塞)状态。

向上移动横梁(活塞)。

数码显示管,显示位移,与MaxTest软件中的位移显示同步。

精确到一位小数。

指示引伸计使用状态,灯亮表示正在使用引伸计。

指示移动横梁(活塞)状态,灯闪动表示正在控制移动横梁(活塞)。

试验开始按扭。

试验停止按扭。

横梁(活塞)复位按钮。

向下移动横梁(活塞)取下引伸计。

位移清零。

变形清零。

负荷清零。

MAXPAD-B手控盒标签。

核准审核制作日期仪器名称万能试验机仪器功能弯曲试验文件编号仪器型号GP-TS2000S/50N 厂商高品版本三、仪器功能接口说明:1 控制端口2 传感器端口3 预留4 预留核准审核制作日期仪器名称万能试验机仪器功能弯曲试验文件编号仪器型号GP-TS2000S/50N 厂商高品版本貳、仪器安装一、电源条件:请依本机铭牌标示配置正确电源220VAC。

危险:输入电压误差范围应在±10% 以内且保证机台应正确接地,防止机台漏电造成伤害.二、运行环境要求:1.室温10~35℃范围内;2.相对湿度≤80%;3.远离电磁干扰及明显震源;4.电压波动为额定电压的±10%以内。

三、本机放置注意地面之平坦,安装时请使用水平仪调整机器水平,水平度为0.2/1000。

仪器名称万能试验机仪器功能弯曲试验文件编号仪器型号GP-TS2000S/50N 厂商高品版本叁、操作规范一、准备试样1.依据试验标准制作试样;2.根据试样选择不同的夹具。

电子万能试验机操作指南说明书

电子万能试验机操作指南说明书

电子万能试验机操作指南说明书一、背景介绍电子万能试验机是一种广泛应用于材料力学性能测试领域的实验设备,具有测试精度高、操作简便等优点。

本操作指南将详细介绍电子万能试验机的使用方法,以帮助用户正确操作试验机,并获取准确的测试结果。

二、设备准备1. 确保电子万能试验机连接电源,并开启电源开关。

2. 检查试验机各部位的连接是否牢固,电源线、数据线等是否正常连接。

三、试验前准备1. 根据需要选择合适的试验夹具,并进行安装。

2. 打开电子万能试验机控制面板,进入操作界面。

3. 选择测试参数,如试验速度、试验方式等。

四、样品安装1. 注意样品安装的方向和位置,确保准确测试所需指标。

2. 将样品夹具固定好,并确保夹具夹持力均匀。

五、开始测试1. 点击“开始测试”按钮,试验机开始运行。

2. 在测试过程中,注意观察试验机的运行状态,如试验速度、载荷、位移等参数的变化。

3. 确保试验过程中无外力干扰,如有异常情况发生,立即停止测试。

六、试验结果1. 试验结束后,电子万能试验机会自动显示测试结果。

2. 仔细读取测试结果,并进行相关数据分析和处理。

七、注意事项1. 在操作电子万能试验机时,务必保持专注,防止发生意外。

2. 严禁超过试验机的最大载荷,以免造成设备损坏或人身伤害。

3. 试验结束后,及时关闭电子万能试验机的电源。

以上为电子万能试验机的操作指南说明书,希望能帮助用户正确操作设备,取得准确的测试结果。

如有任何疑问,可随时联系设备制造商或售后服务人员。

祝您的实验工作顺利!。

万能试验机说明书(万塑)

万能试验机说明书(万塑)

XWW系列电子万能试验机使用说明书承德市万检测仪器有限公司1.1 使用注意事项 (1)1.2 仪器概述 (2)1.3主要技术参数 (2)1.4. 工作环境与条件 (2)二、仪器安装 (3)2.1 仪器搬运 (3)2.2 仪器开箱检验 (3)2.3仪器安装 (4)三、仪器组成 (5)3.1 试验主机 (5)3.2引伸计(选配件): (5)四、试验步骤 (6)五、故障处理 (23)一、安全指令1.1 使用注意事项1.在使用本仪器之前,请仔细阅读本说明书。

2.注意仪器上的警告标志。

3.在清洗时不要给仪器供电,仅用湿布擦拭仪器表面。

4.不要在近水的地方使用该仪器。

5.不要在不平稳的地方放置该仪器。

6.在指定电源条件下使用该仪器。

7.为确保安全,该仪器配有三线接地插座,这个插座只适用于接地型电源接口。

如果这个插座不能与接口连接,请向电气工程师咨询,选取合适的插座。

8.不要在电源线上放置任何物品。

9.如果本产品使用延长线,确保延长线与原电线的额定电流一致。

10.不要移动该仪器的任何面板,不要在机体上放置任何物品,不要在机体上喷洒任何液体。

如不遵守此操作规程有可能导致电击或火灾的危险。

11.为防止触电和故障扩大,不要自行维修本仪器。

12.如果有下述情况,请不要给仪器供电,请咨询售后服务部门●当电源线和插座损坏或磨损时;●当有液体洒到机器上时;13.在试验完成之后,必须关掉电源,以免发生意外情况。

14.本仪器及其附件必须置于干燥的环境内。

1.2 仪器概述XWW系列电子万能试验机适用于橡胶、塑料异型材、塑料管材、板材、片材、薄膜、电线电缆、防水材料和金属丝等材料的拉伸、压缩、弯曲、剥离、撕裂力学性能试验。

1.3主要技术参数●最大试验负荷: 50kN(双臂式)●准确度等级: 1级●示值误差:±1%●最大拉伸空间: 900mm●最大环刚度空间: 1000mm●速度允差:±1%●横梁位移分辨率: 0.001mm●试验速度:0.5mm/min~500mm/min 设定●电源:220VAC-15%~220VAC+10% 50Hz 1kVA,单相三线制1.4. 工作环境与条件●环境温度:10℃~40℃的范围内;●环境相对湿度在30%~80%以内;●周围无震动,无腐蚀性介质的环境中;●在稳固的基础上正确地安装并调至水平。

电子万能拉力试验机使用说明书

电子万能拉力试验机使用说明书

【为了安全使用本机】■请在使用之前仔细阅读本说明书,并正确加以使用。

■阅读完使用说明书后,请将其存放在本机附近经常查阅的场所。

■安装本试验机时请放置在牢固的底柜或砼基础上。

■请将试验机的接地标志处务必接地。

■试验机运行前请选择好速度和确认负荷安全之后,方可使用。

■设置键为本试验机调整力值,检测人员专用,试验操作人员请勿随意触摸。

■按上升、下降键调整夹头位置时请勿高于3档。

■如开机正常显示,按上升、下降键无反应请切断电源稍等5分钟。

■本试验机不使用时,务请切断电源。

■本设备是面向国内生产,如要出口本设备务与上海荣计达实验仪器有限公司商议。

一、计算机控制电子万能试验机主要功能1、可根据GB、ISO、ASTM、JIS等多种标准进行试验和数琚处理。

2、本产品适用于大专院校、科研院所、、进出口商品检验局、质检局质检所、建工建材质检站等单位的检测中心对金属、非金属、复合材料及制品的拉伸、压缩、弯曲、剪切、剥离、撕裂等多项物理力学性能试验。

3、本产品可广泛应用于航空航天、石油化工、汽车零配件、工程塑料、电线、电缆、塑料橡胶、纺织、陶瓷、建材、金属材料、高分子材料、防水材料、食品医药包装等行业的分析检测。

4、可按用户要做试验的试样材质、几何形状、负荷范围、相关标准,确定机型(微型、精密型、标准型、特殊型)。

5、可测定材料的拉伸强度、压缩强度、弯曲强度、断裂伸长率、弹性模量、应力、应变等多种参数。

(根据用户具体要求确定做哪种试验)6、力值宽扩:配高精度传感器,测试范围宽扩。

7、选配变形测量:配大变形测量装置,使测量伸长率精确。

(标明伸长率范围)二、计算机控制电子万能试验机主要技术参数及精度1、最大试验力:20KN(可根据用户要求定制)2、高精度传感器精度:±0.5%3、负荷精度:±1% 分辨率1/20000码4、速度精度:±0.5%5、速度范围:0.05-500mm/min (1T以上:1-250mm/min) 或根据用户要求设置6、位移测量精度0.1mm7、大变形测量范围:标线-1000mm(选配)8、移动横梁有效行程:1000mm 可根据用户要求制造不同的拉伸空间9、位移精度:示值相对误差±0.5%10、电源:AC220V 50Hz11、外形尺寸700*380*2150mm(长*宽*高)12、净重:320Kg13、客服QQ289239104三、软件性能及特点1、配品牌电脑、中文WINDOWS XP 用户界面、菜单提示、鼠标选择操作,简单方便。

DWL-30电子万能试验机说明书

DWL-30电子万能试验机说明书

一、DWL-30电子万能试验机说明书设备用途:
该机主要用于金属、非金属材料的拉伸、压缩、弯曲等力学性能测试和分析研究。

可自动求取ReH、ReL、Rp0.2、Fm、Rt0.5 、Rt0.6、Rt0.65、Rt0.7、Rm、E等试验参数,并可根据GB、ISO、DIN、ASTM、JIS等国际标准进行试验和提供数据。

二、DWL-30电子万能试验机说明书性能特点:
本产品采用高强度光杠固定上横梁和工作台面,使之构成高刚性的门式框架结构。

分为单空间和双空间两种机型。

主本机采用先进的DSCC-1全数字闭环控制系统进行控制及测量,采用计算机进行试验过程及试验曲线的动态显示,并进行数据处理,试验结束后可通过图形处理模块对曲线放大进行数据再分析编辑,产品性能达到国际先进水平
三、DWL-30电子万能试验机说明书技术参数:。

三思电子万能试验机操作规程

三思电子万能试验机操作规程
电缆有限公司
操作规程
编号:
三思电子万能试验机操作规程.
分号:
代替:
依据或相关文件
设备使用说明书
执行日期:
操作流程
1.依次打开试验机、计算机、打印机。
2.运行配套控制软件(账号:admin 密码:suns)。
3.点击试验部分里的新试验,选择相应的试验方案,输入试样的原始用户参数如尺寸等,多个试样直接按回车键生成新纪录。
4.检查夹具,夹持试样。先将试样夹在接近力传感器一端的夹头上,力清零消除试样自重后,再通过试验机手控盒控制夹头间间距,夹持试样另一头。
5.先按下清零按钮,然后按下运行按钮,则设备将按照软件设定的试验方案进行试验。
6.每个样品试验完后将在屏幕右方显示试验结果,包括直接试验结果和根据试验方案自动计算得到的试验结果。多个样品试需切断电源。
批准:
审定:
会签:
校核:
编制:
7.试验完成后点击“生成报告”按钮将生成试验报告。
8.按试验机、打印机、计算机的顺序关闭机器。
注意事项
1.禁止带电插拔接头。
2.试验开始前,一定要调整好限位挡圈。
3.每次开机后要预热5分钟,待系统稳定后,才可进一步使用。
4.如果刚刚关机,需要再开机,间隔时间不能少于1分钟。
5.如需更改试验方案参数和结果显示,可在【试验方案 选择/编辑】框内选择需要更改的方案,并依据软件所示修改相关试验参数。

电子万能试验机使用方法说明书

电子万能试验机使用方法说明书

电子万能试验机使用方法说明书一、前言电子万能试验机是一种常用的试验设备,用于测量材料的力学性能。

本使用方法说明书旨在详细介绍电子万能试验机的使用方法,帮助用户正确操作该设备,以确保试验准确、可靠。

二、设备概述1. 设备外观:电子万能试验机外观如图1所示。

该设备由底座、悬臂梁、传感器、试样夹持装置、控制仪器等部分组成。

2. 设备功能:电子万能试验机可进行拉伸、压缩、弯曲等多种力学性能试验,广泛应用于材料科学、工程技术等领域。

三、安全操作1. 务必熟悉设备的安全操作规程,并在操作前进行必要的安全检查。

2. 操作人员应穿戴防护装备,包括安全眼镜、手套等。

3. 在操作过程中,严禁将手部或其他物体靠近试样夹持装置、传感器等可能带电、高温或高压的部位。

四、操作步骤1. 准备工作a) 将设备放置在稳固平整的工作台上,并接通电源。

b) 检查设备传感器、试样夹持装置等零部件是否完好,如有损坏应及时更换。

c) 将待测试样装置到试样夹持装置中,并严密夹紧。

2. 设置试验参数a) 打开控制仪器的电源开关,并将仪器置于工作状态。

b) 在控制面板上设置试验参数,包括试验类型、试验速度、力量范围等。

3. 进行试验a) 点击控制仪器面板上的启动按钮,开始进行试验。

b) 观察试验过程中的力学性能曲线及显示屏上的实时数据。

4. 试验结果分析a) 试验结束后,将试验数据保存并进行结果分析。

b) 根据试验结果,评估材料的力学性能,并撰写相应的实验报告。

五、常见问题及解决方法1. 设备无法启动:检查电源是否连接正常,确认设备是否处于工作状态。

2. 试验过程中显示异常:检查传感器连接是否松动,确保传感器与试样夹持装置之间的连接良好。

3. 试验结果异常:排除试验样本异常、操作错误等可能原因,如问题仍存在,可联系售后服务部门进行解决。

六、维护保养1. 定期检查设备传感器、试样夹持装置等零部件的磨损情况,并进行必要的更换和维修。

2. 保持设备清洁干燥,避免灰尘、水分等对设备造成损害。

万能试验机设备操作说明书

万能试验机设备操作说明书

仪器名称万能试验机仪器功能弯曲试验文件编号仪器型号GP-TS2000S/50N 厂商高品版本壹、仪器说明一、仪器结构说明核准审核制作日期仪器名称万能试验机仪器功能弯曲试验文件编号仪器型号GP-TS2000S/50N 厂商高品版本二、手控盒使用说明:指示手控盒与计算机的连接状态。

灯亮表示已经连接。

指示试验状态,灯闪动表示正在试验。

位移速度选择按扭,数字表示位移速度,单位mm/min。

可设置值的位移速度选择按钮。

(高中低速度值在MaxTest软件中设置)(切换速度时数码管会提示当前选择的位移速度值(显示半秒))切换到移动横梁(活塞)状态。

向上移动横梁(活塞)。

数码显示管,显示位移,与MaxTest软件中的位移显示同步。

精确到一位小数。

指示引伸计使用状态,灯亮表示正在使用引伸计。

指示移动横梁(活塞)状态,灯闪动表示正在控制移动横梁(活塞)。

试验开始按扭。

试验停止按扭。

横梁(活塞)复位按钮。

向下移动横梁(活塞)取下引伸计。

位移清零。

变形清零。

负荷清零。

MAXPAD-B手控盒标签。

核准审核制作日期仪器名称万能试验机仪器功能弯曲试验文件编号仪器型号GP-TS2000S/50N 厂商高品版本三、仪器功能接口说明:1 控制端口2 传感器端口3 预留4 预留核准审核制作日期仪器名称万能试验机仪器功能弯曲试验文件编号仪器型号GP-TS2000S/50N 厂商高品版本貳、仪器安装一、电源条件:请依本机铭牌标示配置正确电源220VAC。

危险:输入电压误差范围应在±10% 以内且保证机台应正确接地,防止机台漏电造成伤害.二、运行环境要求:1.室温10~35℃范围内;2.相对湿度≤80%;3.远离电磁干扰及明显震源;4.电压波动为额定电压的±10%以内。

三、本机放置注意地面之平坦,安装时请使用水平仪调整机器水平,水平度为0.2/1000。

仪器名称万能试验机仪器功能弯曲试验文件编号仪器型号GP-TS2000S/50N 厂商高品版本叁、操作规范一、准备试样1.依据试验标准制作试样;2.根据试样选择不同的夹具。

微机控制电子万能试验机使用方法

微机控制电子万能试验机使用方法

微机控制电子万能试验机使用方法第一部分:安全操作指南1.在操作前确保万能试验机与电源正确连接,电源线接头无松动,并插座接地正常。

2.在操作过程中,应穿戴适当的个人保护装备,如手套、护目镜等。

3.严禁接触试验机正在运行的活动部件,如拉伸夹具、弯曲夹具等。

4.在操作时应严格按照相关安全操作规程进行,不得擅自改变试验机的工作参数。

5.若出现异常情况(如电源故障、产生异常声音等),应立即停止操作,并检查并解决问题后方可继续使用。

第二部分:试验机介绍1.万能试验机由主机、控制台和夹具系统组成。

2.主机:主要包括了电机和传感器,其中电机用于提供力和位移,传感器用于检测力、位移和变形。

3.控制台:由微机控制系统和显示器组成,用于设置试验参数、监控试验过程并显示试验结果。

4.夹具系统:用于将试验样品固定在试验机上,包括拉伸夹具、弯曲夹具等。

第三部分:试验准备1.根据试验需求,选择合适的夹具系统,并正确安装到试验机上。

2.打开试验机电源开关,等待试验机启动完成。

3.通过控制台设置试验参数,包括试验类型、加载速度、试验时间等。

根据具体试验要求进行设置。

4.检查试验机上的传感器是否正常工作,根据需要进行校准。

第四部分:试验操作步骤1.将试验样品固定到夹具上,确保夹具固定牢固,试样不会滑脱或损坏。

2.关闭夹具保护门,以确保操作人员的安全。

3.点击控制台上的开始按钮,试验机开始运行。

此时试验机会根据设置的参数进行试验。

4.在试验过程中,控制台会动态显示试验数据,如力、位移等。

同时还会记录并保存试验数据。

5.在试验结束后,控制台会显示试验结果,并可将结果以柱状图、曲线图等形式进行显示和输出。

6.将试验样品取下,并清理夹具,以备下次试验使用。

第五部分:常见故障及解决方法1.试验机无法启动:检查电源线是否连接好,电源是否正常。

2.试验机噪音大:检查试验机零部件是否损坏,排除故障后重新启动。

3.控制台无法显示数据:检查数据传输线是否连接好,重新连接后重启控制台。

MTS美特斯电子万能试验机说明书

MTS美特斯电子万能试验机说明书

液晶显示电子万能材料试验机产品使用手册MTS美特斯试验机第一章:产品概述本仪器操作简单,功能强大。

1.1 安全警示➢在您使用本仪器之前,请先仔细阅读本手册;➢为保证产品正常使用,请注意防水;➢本仪器应具有良好的接地;➢不要将本产品放在强磁场环境中,如紧邻高压变压器;➢不要将产品放在非常潮湿的地方;➢如果出现故障,必须由专业人员进行维修,请不要自行打开本产品,以免出现人身伤害或财产损失的情况;➢请不要将本产品直接暴晒在太阳或者其它热源之下;1.2 技术参数1、最大试验力: 10000 N2、示值准确度:±1%3、最小分辨率:0.02%4、试验速度:10mm/min-500mm/min5、机械加荷电子液晶显示6、拉伸长度:0-700mm自动数显7、压缩高度:0-700mm8、高性能变频调速,电源220V9、外型尺寸:850×550×1700mm10、重量:350Kg第二章:液晶显示电子万能材料试验机的键盘及液晶功能单元的介绍2.1 指示灯描述➢电源:仪器上电并正常工作时闪亮;仪器上电但出现故障时常亮或常灭;➢上行:点击【微上】或【快上】按钮时点亮,否则熄灭;。

➢下行:点击【微下上】或【快下】按钮时点亮,否则熄灭;。

➢运行:仪器处于试验状态时点亮,否则熄灭。

2.2 键盘及液晶显示器描述仪器键盘操作区如上图所示:各个功能区域功能介绍如下:➢仪器动悬臂调整区域:动悬臂快速上下调整,动悬臂低速上下调整;➢试验操作区域:开始测试,停止测试;➢【功能】按钮为试验方案等的选项的选择按钮,选择完成后点击【确认】或者【取消】按钮;➢功能项选择按钮,点击【功能】按钮后,通过此两个按钮选择相应的操作;➢按钮【0】至按钮【9】及按钮【.】为数字输入及选择区域。

2.3 液晶显示区域功能描述液晶显示区域待机状态如上图所示:●试验方案显示区域,左图的显示解释为:试验停机条件:定力衰减幅度,值为1%;试验入口力为0N,手动回车;试验测试速度为2mm/min●试验状态显示,此状态为待机状态,当左图为一箭头符号时为测试状态,当为一实心圆符号时,说明仪器超量程停机;●左图为试验过程数据:左图显示力的实时值;左图显示试验过程中或试验结束后的力的最大值;左图显示试验过程中的位移的实时值,当仪器处于待机状态时,此值为0;左图显示试验过程中的变形的实时值,当仪器处于待机状态时,此值为0(可选件)。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

商品名称:恒瑞金微机控制电子万能试验机
商品型号:WDW-2,WDW-5,WDW-10,WDW-20
商品所在地:山东济南
一.产品型号: WDW-2/5/10/20
二.产品名称: 微机控制电子万能试验机
本公司生产的微机控制电子万能试验机,主要用于各种大延伸率的非金属材料进行拉伸性能指标的测试。

精密的自动控制和数据采集系统,实现了数据采集和控制过程的全数字化调整。

在试验中,检测材料的最大承载拉力、压力、抗拉强度、抗压强度、伸长变形、延伸率等技术指标。

以上检测参数在试验结束后,由计算机根据试验开始时设置的试验参数条件自动计算,同时显示相应的试验结果,各检测参数在试验结束后既可查询显示,也可连接打印机进行打印输出。

增加附具可完成其他材料的拉伸、压缩、弯曲等试验检测。

试验机设计、制造、检验依据下列标准相关条款
1)GB/T2611-2007《试验机通用技术要求》
2)GB/T16491-2008《电子万能材料试验机》
3)JJF1103-2003《万能试验机计算机数据采集系统评定》
4)JJG139-1999《拉力、压力和万能试验机的检定规程》
5)GB/T 1040.1—2006《塑料拉伸性能测定第1部分:试验方法总则》
6)GB/T528-1998硫化橡胶或热塑性橡胶拉伸应力应变性能测定
7)GB18173.1-2006高分子防水材料
8)HG/T2579-2008普通液压系统用O型橡胶密封圈材料
9)GB/T 14484-2008 塑料承载强度的测定
10)GB/T18242-2008弹性体改型沥青防水卷材
11)GB/T328.1~27-2007《建筑防水卷材试验方法》
12)GB/T 9341-2000 塑料弯曲性能试验方法
13)GB/T 11997-2008 塑料多用途试样
优点如下:
1、带有遥控盒,可实现横梁的快/慢升降调整,操作灵活、随意切换
2、具有试验结束后返回初始位置的功能,智能、高效、快捷。

3、具有任意工作位置的限位保护功能及过载、过流保护功能,可靠、安全。

4、自建强大的试验数据库,试验数据可随时保存、查询、调用
5、可实现恒速率力控制、恒速率应力控制、恒速率变形控制、恒速度应变控制、恒速率行程控制、负荷等速控制、伸长等速控制、位移等速控制低周循环控制及用户自编程控制等多种控制方式。

6、可切换显示多种试验曲线:应力-应变曲线、力-变形曲线、力-位移曲线、力-时间曲线、变形-时间曲线、位移-时间曲线、力-应变曲线。

试验曲线局部放大,多曲线叠加比较。

相关文档
最新文档
