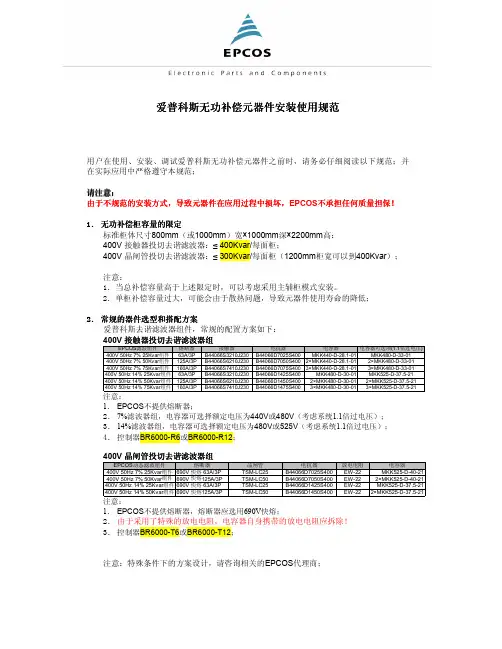

产品管理-爱普科斯产品安装使用规范
=爱普科斯无功补偿元器件安装使用规范爱普科斯无功补偿元器件安装使用规范用户在使用、安装、调试爱普科斯无功补偿元器件之前时，请务必仔细阅读以下规范；并在实际应用中严格遵守本规范；请注意请注意：：由于不规范的安装方式由于不规范的安装方式，，导致元器件在应用过程中损坏导致元器件在应用过程中损坏，，EPCOS 不承担任何质量担保不承担任何质量担保！！1． 无功无功补偿柜容量的限定补偿柜容量的限定补偿柜容量的限定标准柜体尺寸800mm （或1000mm ）宽×1000mm 深×2200mm 高： 400V 接触器投切去谐滤波器：≤ 400Kvar/每面柜；400V 晶闸管投切去谐滤波器：≤ 300Kvar/每面柜（1200mm 柜宽可以到400Kvar ）；注意：1．当总补偿容量高于上述限定时，可以考虑采用主辅柜模式安装。
2．单柜补偿容量过大，可能会由于散热问题，导致元器件使用寿命的降低；2． 常规的器件选型和搭配方案常规的器件选型和搭配方案爱普科斯去谐滤波器组件，常规的配置方案如下： 400V 接触器投切去谐滤波器组接触器投切去谐滤波器组1． EPCOS 不提供熔断器；2． 7%滤波器组，电容器可选择额定电压为440V 或480V （考虑系统1.1倍过电压）； 3． 14%滤波器组，电容器可选择额定电压为480V 或525V （考虑系统1.1倍过电压）； 4． 控制器BR6000-R6或BR6000-R12；400V 晶闸管投切去谐滤波器组晶闸管投切去谐滤波器组1． EPCOS 不提供熔断器，熔断器应选用690V 快熔；2． 由于采用了特殊的放电电阻，电容器自身携带的放电电阻应拆除！ 3． 控制器BR6000-T6或BR6000-T12；注意：特殊条件下的方案设计，请咨询相关的EPCOS 代理商；=3． 关键元器件的关键元器件的安装安装安装尺寸尺寸尺寸注意：以下都是标准常用的产品规格尺寸，特殊型号请咨询相关EPCOS 代理商；BR6000控制器的安装尺寸控制器的安装尺寸：控制器的外形尺寸为144mm 宽×144mm 高×55mm 深控制器为嵌入式门上安装，柜门开孔尺寸为：138mm×138mm ；电容器的安装尺寸电容器的安装尺寸：MKK440-D-28.1-01 MKK480-D-33-01MKK480-D-30-01 MKK525-D-40-21=EW-22放电电阻的安装尺寸放电电阻的安装尺寸：仅应用于动态投切外形尺寸为 90mm 宽 x 50mm 高 x 100 mm 深MKK525-D-37.5-21=电抗器电抗器的安装尺寸的安装尺寸的安装尺寸：晶闸管安装尺寸晶闸管安装尺寸:TSM-LC25和TSM-LC50外形尺寸为：157mm 宽 x 200mm 高 x 180 mm 深 安装尺寸：=接触器的安装尺寸接触器的安装尺寸：B44066S3210J230B44066S6210J230和B44066D7410J230=元器件外观的检查4．元器件外观的检查收到货物后，首先要检查产品的外包装是否完好；对于外包装已经有破损的器件，需要打开包装核查元器件是否已经损坏；对于电容器，由于是金属铝罐外壳，运输和安装过程中应特别注意；如果电容器表面的凹陷超过0.5mm，禁止使用该电容器！晶闸管模块同样属于比较精密的元器件，运输和安装过程中应特别注意；收到货物时，发现有损坏的器件，应马上通知EPCOS相关代理商；EPCOS不接收在客户已经签收货物后，再对产品提出任何外观疑义的投诉； 5．元器件的安装注意事项元器件的安装注意事项电容柜内关键元器件的安装规范如下：元器件的布置：元器件的布置柜前安装熔断器和接触器（晶闸管模块）；柜后安装电容器和电抗器，电容器必须安装在电抗器的下面，严禁将电抗器安装在电容器下面，或将电容器和电抗器安装在同一层安装板上；控制器安装在柜前门上；柜体后门靠近电抗器的位置安装排风风扇，柜前门下面安装进风风扇（或通风栅）；为了保证柜内上下，前后的空气流通，请使用安装条架安装元器件，严禁采用整块安装板安装；电容器的安装:电容器的安装使用电容器底部的安装螺栓固定电容器，并按规定的扭矩固定电容器！PhaseCap，PhaseCap HD：底部固定螺栓规格：M12，扭矩10Nm；Phi Cap：电容器直径>53mm，底部固定螺栓规格：M12，扭矩10Nm；电容器直径<53mm，底部固定螺栓规格：M8，扭矩4Nm；注意：不按规定的扭矩安装电容器，容易造成电容器底部螺栓断裂！电容器底部的安装螺栓，同时还起到外壳接地的作用！用电缆将电容器底部M12或M8固定螺栓同系统接地极接通，也可以将电容器直接安装到与系统接地体连通的导体上；为了确保良好的、恒定的导电率和足够的电流承受能力，必须除去接地体上的漆层！如果接地是通过电容器的安装底板来实现的，必须刮去齿形垫和螺母上面底板的漆层！在有良好散热措施的情况下，安装电容器时，电容器外壳之间的间距保持20mm以上的散热距离，同时为了保证电容器的过压分离装置的安全释放，电容器端子顶部距离最近的安装部件(或元器件)之间的距离保持20mm以上的距离；=电抗器的安装电抗器的安装： 电抗器通过底部四个安装孔同柜体安装条架固定；电抗器是发热源，工作时的温升可以达到60℃以上（例如，环境温度为30℃时，电抗器温度可以达到90℃左右）；电抗器应该远离其它对温度敏感的元器件；电抗器左右之间的保持100mm 的间距，电抗器同其上部的元器件至少保留150mm的距离；将柜后门排风扇安装在靠近电抗器的位置；晶闸管模块的安装晶闸管模块的安装： 动态补偿的晶闸管模块安装时，在模块垂直向上、向下与其它元器件最少保留100mm 的空间；控制器的安装控制器的安装： 控制器为门上嵌入式安装；柜门上控制器安装高度要适合人的视觉和操作需要，安装高度在1700mm 左右；电容器自带放电电阻的安装电容器自带放电电阻的安装： EPCOS 电容器均自带放电电阻；放电电阻可以非常方便地从电容器SIGUT 端子顶部以插件的形式安装； 在触摸电容器前,请先将电容器放电或端子短接！ 陶瓷放电电阻表面不能有裂纹； 放电电阻管脚不能有开裂；安装后，陶瓷放电电阻应该比较平整，松紧合适，不能有任何倾斜或松动；电容接触器的安装电容接触器的安装：接触器可以采用35mm 导轨安装，或开孔固定安装； 接触器可以在环境温度50℃和标称容量范围以内使用； 如果超过50℃使用，其投切能力大幅度下降；接触器必须安装在不受其它元器件发热影响的条件下；接触器不能使用在使用频率较高的场合，每年投切次数必须限制在5000次以内；注意注意：：EPCOS 不接收任何由于不按本规范安装电容柜不接收任何由于不按本规范安装电容柜，，而导致元器件失效的投诉而导致元器件失效的投诉！！=推荐的安装推荐的安装方式如下方式如下方式如下： 接触器投切去谐滤波柜晶闸管投切去谐滤波柜=错误的安装方式错误的安装方式如下如下如下：： 电抗器安装在电容器下面电抗器安装在电容器下面： 错误原因：下面电抗器散发的热量直接影响到电容器，降低电容器使用寿命；电抗器和电容器安装在同一层电抗器和电容器安装在同一层安装板上安装板上安装板上： 错误原因：不但上下层之间通风散热不好，而且电容器还会受到旁边电抗器的影响；=导线规格的选择6．导线规格的选择优质多股铜芯软电缆连接，推荐的导线规格如下： 对于电容柜内元器件的连接，推荐采用优质多股铜芯软电缆优质多股铜芯软电缆电缆的连接规范7．电缆的连接规范对于电容柜内元器件之间同电缆的连接，请务必注意以下事项：接触器同电缆连接注意事项：接触器同电缆连接注意事项严禁将电缆搪锡后，再同接触器相连接；严禁将电缆压接电缆接头后，再同接触器相连接；严禁将电缆搪锡并压接电缆接头后，再同接触器相连接；EPCOS的电容器接触器的接线端子本身为电缆钳压紧形式，正确的接线方法是先将电缆除去绝缘层后，无需做任何处理，可以直接接入接触器端子内，然后拧紧！所以操作时，要防止电缆线芯分叉；按推荐的电缆规格，每相尽量只连接单根电缆，避免接线过密使热量聚集；错误的电缆处理方法:错误的电缆处理方法=电抗器电抗器同电缆连接注意事项同电缆连接注意事项同电缆连接注意事项：电抗器的接线端子处为母线排结构，所以电缆同电抗器的连接时，请采用合适的电缆接头，按标准的制造工艺压接，严禁将电缆线芯搪锡后再压接电缆接头； 按推荐的电缆规格选择连接电缆；一台电抗器再连接多只电容器的情况下，建议电抗器出线排使用1片多孔小铜排进行转接，参见下图；由于电抗器的温度传导，电缆连接端子处，容易产生热量聚集，因此接线处要保证接线质量和制作工艺；接线时不能强行将电缆弯曲，电容柜内的电缆应远离电抗器，严禁走线时，将电缆外绝缘皮同电抗器外表面相接触，电缆应架空走线；电容器电容器同电缆连接注意事项同电缆连接注意事项同电缆连接注意事项：电容器每相接线端子仅允许连接一根电缆； 按推荐的电缆规格连接电容器；请不要在电容器端子上并联多个电容器，电容器之间需要并联时，可以在上一级电抗器的端子处并联；电缆采用管状端头连接电容器（严禁将电缆线芯搪锡严禁），操作步骤如下：1. 电缆剥去长约12mm 的绝缘外皮，套上对应的管状端头，如图1；2. 然后用专门的压接工具（如Weidmuller 的PZ16）压接，如图2所示，3. 压接后，电缆端头的形状如图3所示；4. 同样压好另外两根导线，然后依次接到电容器端子内，如图4；5. 采用专用螺丝刀，扭矩1.2Nm 紧固三个螺钉；电缆同电容器端子连接的时候，应避免电缆接头和电缆本身过度弯曲，避免使用任何其它形式的机械应力作用在电容器端子上；=在电容器端子上施加过度的应力，会造成电容器端子内部损坏，从而引起泄漏，最终导致保险装置失效！保证电缆同电容器端子接线可靠，根据以下要求的固定扭矩来固定；不能在超过电容器端子的最大标称电流的情况下，使用电容器。
北京电力设备总厂干式空心电抗器安装使用说明书
干式空心电抗器安装使用说明书北京电力设备总厂2002.11概况北京电力设备总厂创建于1952年，原名为北京发电设备修造厂，1984年9月改名为北京电力设备总厂(简称BPEG)，是电力系统最大的综合性制造厂家，也是我国生产制造玻璃钢包封干式空心电抗器最早的专业制造厂。
BPEG从1989年开始生产干式空心电抗器，目前设计制造的产品种类和产品数量，均属国内最大的制造厂家。
本说明书是干式空心电抗器的基本说明，请用户在验收、安装、检测和运行前详细阅读。
如本说明仍有不详之处，请与北京电力设备总厂销售或技术部门联系，我们将为您提供热情周到的服务。
常用干式空心电抗器类型及用途1．并联电抗器（BKK）—并联连接在500kV变电站或220kV变电站低压绕组侧，用于长距离轻负荷输电线路的电容性无功补偿。
2．可控硅控制电抗器TCR（BKK—2×）—由两台容量相同的并联电抗器叠装组成单相，三相电抗器一般按△接法连接，由可控硅控制其通过容量。
用于静补装置。
3．串联电抗器（CKK）—在并联补偿装置中，与并联电容器串联连接，用以抑制谐波分量和限制电容器回路投入时的合闸涌流。
4．串联可调电抗器（CKKT）—在并联补偿装置中，与并联电容器串联连接，用以抑制谐波分量和限制电容器回路投入时的合闸涌流。
一般用于电气化铁路无功补偿。
5．限流电抗器（XKK）—串联连接在系统中，在系统发生故障时，用以限制短路电流，使短路电流降低至允许值。
6．滤波电抗器（LKK）—与并联电容器组串联连接，组成谐振回路，滤除指定的高次谐波。
7．可调滤波电抗器（LKKT）—电感值可调滤波电抗器。
8．平波电抗器（PKK）—在直流系统中为谐波电流提供高阻抗和在故障时减小电流增加。
9．阻尼电抗器（ZKK）—与电容器串联，用来限制电容器组投入时的涌流。
10．分裂电抗器（FKK）—安装在保持隔离的两个分离馈电系统中，正常运行时电感较低，出现故障时，则对系统呈现出较大的阻抗以限制故障电流。
MCR型SVC说明书
目录1、MSVC装置概述 (1)2、磁控电抗器（MCR） (2)3、补偿技术比较 (7)4、磁控电抗器结构 (9)5、设计参考资料 (10)附一、MSVC在水泥行业中的应用 (17)附二、MSVC在煤炭行业中的应用 (21)附三、MSVC在电气化铁路行业中的应用 (27)1.MSVC装置概述：目前，无功补偿的主要装置是电容器、电抗器和少量的动态无功补偿装置。
开关（断路器）投切电容器组的调节方式是离散的，不能取得理想的补偿效果。
开关投切电容所造成的涌流和过电压对系统和设备本身都十分有害。
现有静补装置如相控电抗器（TCR）型SVC不仅价格贵，而且占地面积大、结构复杂，不能推广。
杭州银湖电气设备有限公司自1998年开始研制新型磁控电抗器(MCR) 型SVC（简称MSVC），该装置具有输出谐波小、功耗低、免维护、结构简单、可靠性高、价格低廉、占地面积小等显著优点，是理想的动态无功补偿和电压调节设备。
MSVC装置由补偿（滤波）支路和磁控电抗器（简称MCR）并联支路组成，其中补偿（滤波）支路经隔离开关固定接于母线，通过调节磁控电抗器的输出容量（感性无功），实现无功的柔性补偿。
因与原各类补偿装置的主要区别在于磁控电抗器，故下面集中对磁控电抗器（MCR）作介绍。
图1 动态无功补偿装置（MSVC）一次系统图2．磁控电抗器（MCR）2.1.基本工作原理磁控电抗器采用直流助磁原理，利用附加直流励磁磁化铁心，改变铁心磁导率，实现电抗值的连续可调，其内部为全静态结构，无运动部件，工作可靠性高。
图2 单相磁控电抗器铁心、线圈示意图磁控电抗器采用小截面铁心和极限磁饱和技术，单相四柱铁心结构电抗器结构如图2所示，在中间套有线圈的两工作铁心柱上分布着多个小截面段，在电抗器的整个容量调节范围内，大截面段始终工作于未饱和线性区，仅有小截面段铁心磁路饱和，且饱和的程度很高。
图3为铁心理想磁化曲线示意图，曲线中间部分为未饱和线性区，左、右两边为极限饱和线性区。
北京电力设备总厂干式空心电抗器安装使用说明书
干式空心电抗器安装使用说明书北京电力设备总厂2002.11概况北京电力设备总厂创建于1952年，原名为北京发电设备修造厂，1984年9月改名为北京电力设备总厂(简称BPEG)，是电力系统最大的综合性制造厂家，也是我国生产制造玻璃钢包封干式空心电抗器最早的专业制造厂。
BPEG从1989年开始生产干式空心电抗器，目前设计制造的产品种类和产品数量，均属国内最大的制造厂家。
本说明书是干式空心电抗器的基本说明，请用户在验收、安装、检测和运行前详细阅读。
如本说明仍有不详之处，请与北京电力设备总厂销售或技术部门联系，我们将为您提供热情周到的服务。
常用干式空心电抗器类型及用途1．并联电抗器（BKK）—并联连接在500kV变电站或220kV变电站低压绕组侧，用于长距离轻负荷输电线路的电容性无功补偿。
2．可控硅控制电抗器TCR（BKK—2×）—由两台容量相同的并联电抗器叠装组成单相，三相电抗器一般按△接法连接，由可控硅控制其通过容量。
用于静补装置。
3．串联电抗器（CKK）—在并联补偿装置中，与并联电容器串联连接，用以抑制谐波分量和限制电容器回路投入时的合闸涌流。
4．串联可调电抗器（CKKT）—在并联补偿装置中，与并联电容器串联连接，用以抑制谐波分量和限制电容器回路投入时的合闸涌流。
一般用于电气化铁路无功补偿。
5．限流电抗器（XKK）—串联连接在系统中，在系统发生故障时，用以限制短路电流，使短路电流降低至允许值。
6．滤波电抗器（LKK）—与并联电容器组串联连接，组成谐振回路，滤除指定的高次谐波。
7．可调滤波电抗器（LKKT）—电感值可调滤波电抗器。
8．平波电抗器（PKK）—在直流系统中为谐波电流提供高阻抗和在故障时减小电流增加。
9．阻尼电抗器（ZKK）—与电容器串联，用来限制电容器组投入时的涌流。
10．分裂电抗器（FKK）—安装在保持隔离的两个分离馈电系统中，正常运行时电感较低，出现故障时，则对系统呈现出较大的阻抗以限制故障电流。
DCAP-5024电容器组自动投切控制装置使用说明书
湖南紫光测控有限公司 2010-07-01
DCAP-5024 电容器组自动投切控制装置使用说明书
目
录
1 装置概述 ....................................................................................................................................... 3 2 主要功能 ....................................................................................................................................... 3 3 使用说明 ....................................................................................................................................... 3 3.1 交流电压输入回路 .......................................................................................................... 3 3.2 交流电流输入回路 .......................................................................................................... 3 3.3 直流电源输入回路 ................................................
电抗起动柜说明书
电抗起动柜湖北缔造电气有限公司地址：湖北襄阳市襄州区深圳工业园电话：0710-*******传真：0710-*******邮编：441000网址：适用范围本说明书适用于额定容量为5000Kvar及以下，电压等级35KV及以下的电机起动。
电抗起动柜类型电动机起动电抗器：与交流电动机串联连接，用于限制电动机的起动电流，电动机起动完成后电抗器即被切除；一、用途产品用于35KV以下电力系统中，适用于电力系统，电气化铁道，冶金，化工，石油等防火要求较高，有电磁干扰要求和安装场地有限的城网变电站，交流异步电动机在额定电压下启动时，初始启动电流过大往往超过额定电流的许多倍（一般5-8倍），为了减少启动电流，不使对电网产生影响，通常用降低电压的方法来启动交流异步电动机，常用方法采用电抗器或自耦变压器，交流电动机的启动过程很短（一般数秒钟至两分钟），启动后将降压启动用电抗器或自耦变压器切除。
本产品根据高压异步电动机的启动特性设计，一般电动机功率220-4800KW 常见。
二、技术特点1、线圈经环氧树脂浇注而成，具有阻燃、自熄、免维护、机械强度高、抗短路冲击能力强、绝缘强度好、局部放电量小、使用寿命长等优点；2、铁芯制造采用了干式电抗器的制造技术、振动小、噪音低、漏磁小，对环境的电磁干扰小；3、产品的整体结构紧凑，安装尺寸小，占用空间小；4、产品的技术条件符合国际标准IEC288-88和部颁标准JB5346-98等要求，其技术性能达到当代国际同类产品的水平；三、干式铁芯电抗器执行标准IEC289-88《电抗器》GB10229-88《电抗器》JB5346-98《串联电抗器》DL-462-92《高压并联电容器用串联电抗器订货技术条件》四、产品使用条件如合同产品超出正常使用条件，应按GB1094和GB6450及GB10229的有关规定进行设计调整1、电抗起动柜签订以下技术协议：合同号干式铁心电抗器主要技术参数产品名称启动电抗器系统额定电压（kV ）3-10KV 频率（Hz ）50环境温度-25℃～+45℃海拔高度不超过2000米启动倍数6倍启动时间2MIN接线方式上下铜螺丝（具体见尺寸图型）摆放场地户内冷却方式AN 结构形式铁心环氧浇注式绝缘等级F 噪音水平＜50分贝温升在额定负荷，1.35倍的额定电流下，温升＜90K电感量误差+3%以内执行标准：GB10229-1988、IEC289-88附注产品导线：铜线图纸要求合同生效后7天内提供电子CAD 版，注明尺寸、1启动电抗器型号QKSG-220KW/3.3KV （三相干式铁芯电抗器）启动倍数6倍抽头百分比（相当于定子电压）50%60%85%对应抽头阻抗（欧姆） 6.6 4.4 1.16启动容量KVAR 413396210对应启动压降（V ）953762285对应启动电流(A)1441732452启动电抗器型号QKSG-400KW//3.3KV （三相干式铁芯电抗器）启动倍数6倍抽头百分比（相当于定子电压）50%60%85%对应抽头阻抗（欧姆）3.631.950.64五、产品的运输及装卸（吊装或叉装卸）1、电抗起动器至安装地点的运输方法主要为公路或铁路运输；2、产品在运输过程中，应注意天气，应有防雨防雪措施；3、电抗起动器在运输过程中，电抗起动器倾斜度不大于30°；4、起吊电抗时应同时使用夹件上的四个吊环，对有全包装的电抗起动器应按其起吊标志进行起吊；5、电抗起动器在起吊时绳与垂线的夹角不得大于30°，所有钢丝绳与吊钩吊钩应能承受吊运设备整体的重量的要求；6、产品装卸时应严格按照国家有关装卸规程，装卸全过程中，应小心轻放、平衡起吊、保证人身和设备的安全；7、禁止绑拉线圈、绝缘子、垫块、引线等易损件；六、贮存1、需仓储的产品，验收完毕后应贮存在干燥、防雨无粉尘的地方；2、所有产品应包装贮存在库房内并不能堆放，且不应同时储存在活性化学药品和腐蚀性物品；3、电抗起动器不应户外放置，需短时间户外放置的应保证包装良好，并垫以木方，垫高不小于100mm；七、电抗起动器的安装1、安装前应认真阅读本说明书，了解产品外形尺寸、重量、安装方法等内容；2、户内使用的电抗起动器必须安装在防滴和防日照的室内。
电气设备安装手册
电气设备安装指导手册1、盘柜的安装（1）设备安装前要求具备如下条件：1、屋顶、楼板施工完毕。
2、室内地面工作结束、室内沟道无积水，杂物。
3、埋件及预留孔符合设计要求，埋件牢固。
4、门窗安装完毕。
（2）盘柜在搬运和安装时应采取防震，防潮、防止框架变形和漆面受损等安全措施。
必要时可将装置性设备和易损元件单独包装运输。
（3）设备到达现场后，在规定期限内作验收检查，并符合下列要求：1、包装及密封良好。
2、开箱检查型号、规格符合设计要求，设备无损伤，附件、备件齐全。
（4）基础型钢的安装应符合下列要求：1、产品的技术文件齐全。
项目允许偏差mm/m mm/全长不垂直<1<5水平度<1<5位置误差及不平<5行度基础型钢安装后，其顶部宜高出抹平地面10mm；手车式成套柜按产品技术要求执行。
基础型钢应有明显的可靠接地。
盘柜安装在震动场所，应按设计要求采取防震措施。
盘柜及盘柜内设备与各构件间连接应牢固。
主控制盘，继电保护盘和自动装置盘等不宜与基础型钢焊死。
盘柜单独或成列安装时，其垂直度，水平偏差从及盘柜面偏差和盘柜间接缝的允许偏差应符合下表规定。
盘柜安装的允许偏差项目允许偏差（mm）垂直度（每米）<1.5水平偏差相邻两盘顶部<2成列盘顶部<5盘面偏差相邻两盘边<1成列盘面<5盘间接缝<2端子箱安装应牢固，封闭良好，并应能防潮、防尘。
安装位置应便于检查；成列安装时，应排列整齐。
盘柜台箱的接地应牢固良好。
成套柜的安装应符合下列要求：1、机械闭锁、电气闭锁应动作准确、可靠。
2、动触头、与静触头的中心线应一致，触头接触紧密。
3、二次回路辅助开关的切换接点应动作准确，接触可靠。
4、柜内照明齐全抽屉式配电柜的安装应符合下列要求：（1）抽屉推拉应灵活轻便，无卡阻，碰撞现象，抽屉应能互换。
（2）抽屉的机械联锁或电器连锁装置应动作正确可靠，断路器分闸后，隔离触头才能分开。
MCC柜技术规范书
Ｄ.按本合同要求外观检查合格，开箱验收合格后，买方签署交货验收证书。
九、其它
1.本协议为订货合同附件,与合同具有同等法律效力。
2.本技术条件所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
3.未尽事宜，协商解决。
威海龙港纸业有限公司
2013年11月3日
11．抽屉柜一、二次插件必须为名优产品。
四、供货范围
1．低压开关柜、现场控制箱（见图纸）。
2．无功自动补偿和滤波装置本体和附件。
3．柜内元器件：隔离开关、投切开关、电容器、熔断器、氧化锌避雷器、电抗器、电压互感器、变频器、软启动器等，卖方所提供的设备必须满足买方使用要求。
五、技术服务
1．项目管理：合同签订后，卖方应指定负责本工程的项目经理，负责协调卖方在工程全过程的各项工作，如工程进度，设计制造，图纸文件，包装运输，现场安装，调试验收等。
３．如果卖方没有以书面形式对本技术条件提出异议，则意味着卖方提供的设备完全符合本技术条件的要求。
４．本技术条件所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
５．本技术规范书未尽事宜，由买卖双方协商确定。
６．本设备技术规范书经供需双方确认后作为定货合同的技术附件，与合同正文具有同等法律效力。
2．技术文件
（１）卖方在供货时应向买方提供如下一般性资料：
①质量合格证书，产品鉴定证书，国家经贸委推荐目录，电网电气产品入网许可证书等。
②典型说明书，总装图和主要技术参数等。
（２）在鉴定合同10天内，卖方应向买方提供以下技术文件6份：
Ａ.组装图：应表示低压开关柜总的装配情况，包括安装尺寸、总重量及其它附件。
（1）补偿装置采用星形接法，根据系统无功容量的变化，快速投切，多级补偿一次到位；
补偿柜使用手册
第一章入门指南1 适合场合●在高速或极高速无功功率变化的场合，如：汽车工业的电焊车间、以及水泵、风机、电梯、吊车、破碎机、矿山运输、电气铁路等场合。
●高层建筑物：是集商务、金融、办公、住、食、娱乐、服务为一体的场合，其用电设备对电网品质要求也很高。
●重要负荷场合：如：银行、交通枢纽、通信枢纽、机场、医院。
等部门。
●局域发电站、风力发电站：能起到增容作用，使局域发电机特性变硬。
2 运行环境●使用地点：户内●环境温度：-25℃～+50℃ 。
●相对湿度：相对湿度<90%。
●海拔高度：<2000m。
●大气压力：80Kpa～110Kpa。
●环境条件：周围介质无爆炸危险、无足以损坏绝缘及腐蚀金属的气体，无导电尘埃。
3 技术参数●额定电压：230V、400V、690V，50Hz●取样信号：电流：5A、1A电压：230V、400V、690V●装机容量：90～1920kvar●功率因数设定范围：0.7感性～0.7容性，可任意设定●响应时间：<20ms●电抗率：5.67%、6%、7%、12%、13%、14%●功率损耗：<1.5%4 柜体结构●柜体型号：GGD、GCS、MNS，其他●外形尺寸：800mm、1000mm(宽)，800mm、1000mm(深)，2100mm、2200mm(高)，其他可定制●柜体材料：冷轧钢板●柜体颜色：EAL7032或者按用户要求，表面喷塑5 型号含义FRE 378/0.4-12%-D-PLUS TF-C 型号：FRE:晶闸管控制，三相补偿FRU:晶闸管控制, 分相补偿FR:接触器控制，三相补偿安装容量：100～1920kvar(详见选型列表)系统电压等级：0.4、0.6、0.66、0.69kv电抗率：12%、13%、14%:抑制3次以上谐波6%、7%:抑制5次以上谐波5.67%：抑制7次以上谐波C:带通信、漏电功能空白：无PLUS:采用PLUS控制器空白：采用普通控制器D:电容器三角形接线Y：电容器星型接线6 安全规则下列安全向导提供系统安装、操作和使用，在使用系统时总是遵守这些安全规则和当地或国家的规章。
高压户内环网柜安装使用说明书
高压户内环网柜安装使用说明书Xxx有限公司一、简介主开关选用FLN型或xxx-SFG型优质SF6负荷开关，柜体结构合理紧凑，体积小，安装方便。
操作灵活简便，运行安全、稳定、免维护，属优质安全型产品。
广泛用于10KV供配电系统。
二、结构特点外壳采用2 mm 敷铝锌板或优质碳素冷轧钢板，并经酸冼钝化处理后喷塑。
外表美观，抗腐蚀性强，体积小，组合十分方便。
框内分成四个小室，后面板设置两个压力释放。
安装简便：可按各种设计要求随意组合、扩展、拼合，快速简单，安装十分方便，占地小。
三、柜体开箱检查。
打开包装箱，检查箱体外观是否因运输变形受损。
四、基础准备及柜体拆卸。
按所选取柜体进行基础制备、槽钢基座浇筑。
现以宽度为375、500、750的柜体依次并柜的基础尺寸。
五、箱体就位与固定。
检查浇筑的槽钢基座水平及平面度合格后待砼凝固二十四小时后，将箱体就位，并用M10X20螺丝与槽钢基座上的螺孔固定。
六、操作HXGN-12高压环网柜为人身设备安全考虑，设置了相关的机械联锁，操作人员须熟悉操作原则方可操作。
1、操作原则及机械联锁（1）负荷开关合上后，接地在断开状态，不能操作，下门不能打开。
（2）此门打开可接触到负荷开关下出线及馈出线电缆，拉地开关。
必须确保无电，操作须谨慎。
操作前应确定负荷开关在接地状态。
进入母线室须确认进线开关已断开，进线指示灯已熄灭！2、电动操作配置a、安装时装配好带电机构的操作机构，安装程序同普通机构。
B、按照二次原理接线图装配电气控制元器件，接好二次线。
C、开关操作前检验操作电源电压、极性，正确后方可送电。
D、按下合闸按钮，开关合闸。
E、按下分闸按钮，开关分闸。
七、安装出线开关柜的熔断器（1）打开熔丝座，把熔断器顶进上熔丝座（2）熔断器推进下熔丝座3、负荷开关断开后：可进行接地的合分操作。
接地后，下门才能打开、关上返回操作顺序为：关下门-断开接地开关- 合上负荷开关在接地状态下，负荷开关不能合闸。
电力电容器、电抗器安装作业指导书
(1)每日收工应切断全部电源
(2)电容器试验后，应逐个多次放电
4.2.1
电容器组的保护回路应完整
接地应可靠，其外部油漆应完整。电
容器室内的通风装置应良好
4.2.2
熔断器
熔体的额定电流应符合设计规定
5
结尾工作
5.1
整体清扫，必要时外壳刷漆
外表整洁，刷漆应美观
5.2
场地清理，班组自检
(1)电抗器的油位指示计上，应划出使用地点的最高气温、平均气温和最低气温时的油面监视线。电抗器固定应牢靠，油漆应完整。
(2)铝母线与电抗器端子连接时，应将铝母线搪锡或采用铜铝过渡接头。
(3)电抗器外壳应可靠接地
(4)电抗器一、二次引线的连接，不应使套管直接承受应力。
成套电容器框组的安装：
组装式电容器安装前应先按图纸要求做好框架，电容器可分层安装，一般不超过三层，层间不应加设隔板，电容器的构架应采用非可燃材料制成。构架间的水平距离不小于0.5m，下层电容器的底部距地不应小于0.3m，电容器的母线对上层构架的距离不应小于20cm，每台电容器之间的距离按说明书和设计要求安装，如无要求时不应小于50mm
现场临时电源应刀闸齐全，设有漏电保护装置，防止电源线砸伤、挤伤产生漏电，所使用的电气设备应有可靠接地。
2.1.1
外观检查
电抗器应有铭牌，铭牌上的主要技术数据，如额定容量，一、二次额定电压、电流，阻抗、接线组别，以便产品编号。出厂年月，制造厂家等字迹应清晰、数
据完整。
2.1.2
电抗器安装应考虑能在带电
色。
(5)凡不与地绝缘的每个电容器的外壳及电容器的构架均应接地；凡与地绝缘的电容器的外壳均应接到固定电位上。
无功补偿电容器组安装规范
合同附件无功补偿电容器组安装规范用户在使用、安装、调试爱普科斯无功补偿元器件之前，请务必参照并严格遵守以下规范。
请注意：由于不规范的安装方式，导致元器件在应用过程中损坏，EPCOS 不承担任何质量担保！柜整体结构1．器件放置方式 （如下图，以单柜补偿容量375Kvar (75Kvar×5)为例）柜中，从上至下，安装熔断器、接触器、电抗器、电容器。
功率因数控制器嵌于柜门上方；100022001000侧视图正视图电容器安装于柜体底部，因底部相对温度较低。
电抗器是显著发热源，必须与其他器件保持足够的距离。
2．整柜安装容量限制标准柜体（尺寸：800宽×1000深×2200mm高或1000宽×1000深×2200mm高）中，最大安装容量为400V 接触器投切调谐滤波电容器组：≤ 400Kvar/每面柜；400V 晶闸管投切动态调谐滤波电容器组：≤ 300Kvar/每面柜；注意：①．当总补偿容量高于上述限定时，可以考虑采用主辅柜模式安装或与EPCOS联系。
②．单柜补偿容量过大，可能会由于散热问题，导致元器件使用寿命降低；3．柜内必须安装冷却风扇进行排气散热，通风量约为L（m3/h）＝（1.5~2）×补偿量（kvar）。
◆标准柜（1000*1000*2200）单柜安装容量在300Kvar以上的，建议通风量600立方米/小时。
◆标准柜（1000*1000*2200）单柜安装容量在300Kvar以下的，建议通风量400立方米/小时。
柜体后门略高于电抗器的位置安装排风风扇，柜前门下面安装进风风扇（或通风栅）4．柜内器件安装时，水平方向应使用安装梁或支架，以利空气上下流通散热，不要使用整块金属板；电抗器相关注意事项5．电抗器是显著发热源，工作时的温升可达60℃以上（环境温度30℃时，电抗器温度可达90℃），而电容器等器件的使用寿命受环境温度影响较大，其正常工作温度为35℃左右。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GL-1 型分组投切电抗器柜安装使用说明书1概述GL-1型分组投切电抗器柜并联连接在车站变配电所的10kV 母线GL-1 型分组投切电抗器为按连续工作制， 在户内使用。
1． 3 正常使用条件 1.3.1 海拔海拔不超过 1000m 。
1.3.2 环境温度最高气温最低气温1,3,3 相对湿度月平均不大于 90%; 日平均不大于 95%。
1.3.4地震引发的地面加速度：水平方向低于3m/s 2;垂直方向低于1.5m/s 2。
1.1 应用范围上， 用于补偿容性无功，提高功率因数，改善电压质量。
1.2 定额+ 45C;最热月平均温度 + 30C; 最高年平均温度+ 20C;—15C 。
1.4基本参数1.4.1额定容量36-252 kVAR 分7组，每组36 kVAR1.4.3接线方式:型式： 户内、环氧浇注干式、自冷（AN ）/强迫冷（AF ）。
1.4.9 GL-1型分组投切电抗器柜绕组的绝缘水平见表142额定电压:10kV144频率:50Hz1.4.51.4.6 运行方式：中性点不接地或小电阻接地 1.4.7 绝缘耐热等级：F1.4.9 GL-1型组投切电抗器柜的性能参数分组投切电抗器柜绕组的绝缘水平单位：kV系统标称电压设备最高工作电压雷电冲击耐受电压（峰值）全波1min 工频耐受电压（方均根值）10 12 75 351.5技术要求绕组平均温升限值：100K ；局部放电水平最大值为10pc总损耗允许偏差：+15%。
1.5.4电抗允许偏差5%。
1.5.5声级规定。
2、产品符合的标准 2.1主要元件应符合的标准60076-3 : 2000)5 :承受短路的能力(eqv IEC 60076-5 : 2000)GB1094.11-2007 电力变压器 11 :干式变压器(IEC 60076-11 : 2004，MOD1.5.1 温升限值1.5.2 局部放电接受水平1.5.3 损耗允许偏差GL-1型分组投切电抗器柜声级水平应符合JB/T 10088-2004 的GB1094.1-1996 电力变压器 1 :总则(eqv IEC 60076-1 :1993)GB1094.2-1996 电力变压器 2 :温升(eqv IEC 60076-2 :1993)GB1094.3-2003 电力变压器 3 :绝缘水平、绝缘试验和外绝缘空气间隙(eqv IEC GB1094.5-2003电力变压器GB/T1094.10-2003 电力变压器 10 ：声级测定（ IEC 60076-10 ：2001，MOD ） GB/T10229-1988 电抗器JB/T10088-2004 6 kV 〜500 kV 级电力变压器声级2.2 分组投切电抗器柜除满足上述标准外，还符合如下标准及其对应 的最新版本：GB3906 《高压开关设备和控制设备》外壳防护等级（ IP 代码）》《交流电气装置的接地》3、系统参数系统标称电压： AC 10kV ； 最高工作电压： AC 12kV ； 额定频率： 50Hz ；系统接地方式：中性点不接地或小电阻接地；4．一般要求4.1. 投标设备柜式电站内主要包括：柜体、干式并联电抗器、散热除潮装置、自动投切装置等。
4.2 分组投切电抗器柜的投切装置为长寿命的真空接触器，投切时对系统造成冲击小。
4.3 投切由手动、自动完成，由用户自由选择。
由当设置在自动时，投切控制器调整范围为 0.9-0.95 ，即功率因素在 0.9 以下时投入， 在 0.95 以上时切出，功率因数在 0.9-0.95 之间装置不动作。
GB/Tl1022高压开关设备和控制设备标准的共同技术要求》GB4208 DL/T6215结构要求5.1. 分组投切电抗器柜的外壳由双层叠弯的覆铝锌板结构件组成，外壳的防护等级不低于IP2X。
5.2内隔板应采用隔热、密封、阻断电弧型，其中任何一台电抗器故障，不影响得另一台电抗器的运行。
5.2 辅助和控制回路辅助回路的主要性能应该用下列额定值表示：额定电流：10A,温升不超过标准规定的极限;额定短时耐受电流：100A,持续时间为30ms 额定绝缘水平：通过规定的试验。
除了互感器、分闸线圈和辅助触头等的端子上的短导线以外，用接地的金属隔板或绝缘隔板把辅助和控制设备以及它们所在的回路同主回路分隔开来。
辅助和控制回路的元件遵守适用的产品标准。
5.3柜体具有足够的机械强度和刚度，在起吊、运输和安装时不会变形或损伤。
柜体颜色应美观协调，不眩目反光。
5.4柜体内设驱潮装置，防止内部凝露。
5.5电抗器柜门上有方便巡检视察的窥视窗，门内侧标有主回路的线路图，同时注明操作程序和注意事项;采用永久性的标识和标注。
5.6柜体的尺寸满足路途和现场运输要求。
有方便起吊的附件。
6. 并联电抗器6.1产品满足铁路电力设备安装使用条件，具有防过热、防凝露、防污秽的能力，并具有以下技术特点与性能：1）为满足低噪音与高可靠性，铁芯芯柱整体全浇注；2）采用了不导磁内拉杆固定铁芯，以减小拉杆处场强；3）特制超厚高压绝缘筒、相间距离是普通产品的2 倍、主绝缘距离加强50%、采用专用全密封角环4）专有高压电抗器线圈逻辑测温，满足产品的温升要求；5）专设风机以使在非正常使用时产品的温升不超过允许值，风机由测温仪自动启停；6）高低压电联结点全部密封。
7 接地要求7.1柜式设备装设一条可与每个元件相连接的接地导体。
接地导体上设有2 个与接地网相连接的铜质接地端子，其电气接触面积不小于160mm接地导体使用铜导体，当额定短路持续时间为1s时，其电流密度不超过200A/mm；当额定短路持续时间为2s时，其电流密度不超过140A/mr r;当额定短路持续时间为3s时，其电流密度不超过125A/m^当额定短路持续时间为4s时，电流密度不超过IIOA/mr2,最小截面不小于 30mm 2。
7.2 连接到接地导体上的元件包括：柜式设备的外壳（金属部分） 开关设备框架或外壳（金属部分） 、电缆的接地导体及金属屏蔽、变 压器的金属框架、控制保护装置的接地导体等。
7.3 接地导体上装设足够数量的接地端子，接地端子为铜质。
7.4 柜式设备内接地连线：框架、面板、门或其他结构件与接地系 统间设置黄绿相间的接地多股软线，硬端头、螺栓连接，保证接地系 统的电气连续性。
8 其它条件柜式设备在满负荷运行状态下，满足《声环境质量标准》 （ GB 3096-2008）环境噪声 4b 类标准。
8.5 厂家配合用户对所有设备的现场试验、 调试，直至整个工程的完成。
9. 铭牌和标识8.1 柜体能承受以下负荷和撞击； 8.2 顶部承受不小于 2500N/m 2负荷； 8.3 柜体外部机械撞击不小于 20J ；8.4 9.1电抗器的铭牌给出的项目 : a. 设备名称（并联电抗器柜 ）; b. 型号; c. 产品代号;额定频率;m. 最高运行电压 ;9.2柜的铭牌用中文表示下述内容： a. 制造厂名称或商标b. 型号（包括接线方案编号） 、名称、制造日期和出厂编号c. 主要的额定参数：额定电压、额定电流、额定容量、绝缘电压d. 防护等级e. 出厂日期n. 绝缘水平 ; o. 绕组联结;P. 额定电压时的电抗 （ 实测值）; q. 冷却方式 ; r . 总重量 ;d. 标准代号;e. 制造厂名称 ;f. 出厂序号;g. 制造年月 ;h. 相数 ;i. 额定容量 ;k. 额定电压; l. 额定电流 ;9.3设备具标识牌，各接线端子都标示明确，二次回路端子使用阿拉伯数字表明回路及端子的编号。
这些编号与所提供的图纸相一致，接地用端子特别标示明确。
9.4外形尺寸见附图1, 一次系统图见附图2，基础示意图及进出线孔洞的尺寸见附图3。
10试验试验的一般要求，按GB IQ94.1 第8.1 条的规定。
10.1出厂试验a.绕组电阻的测定见GB10229第10.5条;b.电抗测量见GB10229第10.6条;c.损耗测量见GB10229第14.7条;d.绝缘试验见GB10229第10.1l条;e. 电压比和短路阻抗测量（带有附加负载绕组的并联电抗器）；f.外施耐压试验按GB1093.3第10章的规定;g.感应耐压试验按照GB1094.3第11章的规定。
h.雷电冲击试验见GB1094.3第12,13章和GB7449.i.操作冲击试验按GB1094.3第14章和GB7449第73条规定.10.2型式试验a.温升试验见GB1022910.15条;b.绝缘试验按GB10229第10.11条.10.3特殊试验a.三相电抗器的零序电抗测量见GB10229第6.9条;b.三相电抗器的互电抗测量见GB10229第6.10条;C.声级测量见GB10229第6.13条;d.振动测量见GB10229第6.14条;e.电流的谐波测量见GB10229第6.8条;f. 风扇所需功率测量;g.磁化特性测量见GB10229第6.12条。
10.4 绕组电阻的测定按GB10941第8.2条的规定.10.5电抗的确定a. 当忽略阻抗的电阻成分时，电抗为额定相电压和实测相电流( 方均根值)的比值。
b.电抗在额定频率下、电源近似于正弦波时的值见GB311.3第3.2.1条。
C. 既无带间隙铁心又无磁屏蔽的电抗器，测量可在额定电压的10%100%之间的任何电压下进行。
d.对具有带间隙铁心或者磁屏蔽的电抗器，测量应在额定电压下进行. 对于超大功率和超高系统电压电抗器，难以达到上述试验条件时，可以例外，此时允许近似地外推10%，即在任何情况下试验电压必须大于0.9UN。
e.三相电抗器的电抗应在对称三相电压施加在电抗器线端上时测量。
对具有零序磁通流通的铁心早路的三相电抗器，其电抗的测定也可在单相励磁时进行。
注：当试验设备不能满足试验时，经制造厂和使用部门协商，试验可在现场进行。
10.6损耗测量损耗测量应在额定电压、额定频率下进行。
电压应该用平均值电压表测量，对超大功率和高压系统电压电抗器，难以达到上述试验条件时可以例外，可在降低电压下测量损耗，并用额定电流对实测电流比值的平方乘以实测的损耗值来求得额定电压下的损耗值。
确定濒耗的方法需预先经过协商同意，并应对采用方法的精度和可靠性提供令人满意的资料。
由于井联电抗器的功率因数通常都很低，用常规的瓦特计法有可能产生可观的误差。
可使用电桥法，在特殊情况下可用热量测定法。
电抗器的损耗的各种分量〔电阻损耗，铁耗和附加损耗）不可能在测量中分开来。
为了免去把损耗校正到参考温度的过程，最好能在绕组的平均温度实际等于参考温度时进行测量，如果不能做到这点，则认为附加损耗、铁耗与温度无关.如果有几台电抗器需要做试验，推荐下述方法: 将一台电抗器在近似于参考温度时作型式试验，铡量损耗，并在常温下测量损耗，由此得出总损耗的温度系数（假定为线性变化）。
