武汉理工大学钢结构复习完美终极版
(完整word版)钢结构设计下册题库
武汉理工大学模拟考试答案课程名称钢结构专业班级:工民建08一、填空题(每空2分,共计20分)1、垫板2、稳定,强度3、0.8, 1.04、吊车的竖向荷载P,横向水平荷载T,纵向水平荷载T L5、刚性,柔性二、选择题(共20分)1、D2、C3、C4、B5、A,C6、D7、D,C8、C三、简答题(共20分)1、(6分)答:作用:承受山墙传来的风荷载等。
布置要求:上弦横向水平支撑的间距不宜超过60m。
当房屋纵向长度较大时,应在房屋长度中间再加设置横向水平支撑。
2、(8分)答:当檩条跨度大于4m时,应在檩条跨中位置设置拉条。
当檩条跨度大于6m时,应在檩条跨度三分点处各设置一道拉条。
3、(6分)答:肋环形球面网壳:每个节点只汇交四根杆件,节点构造简单。
整体刚度差。
适合于中、小跨度。
施威德勒型球面网壳:在肋环形基础上加斜杆而组成。
它大大提高了网壳的刚度,提高了抵抗非对称荷载的能力。
它适合于大、中跨度。
四、计算题(30分)解:强度要求:σ=156.3N/mm2<f=215N/mm2试卷一一、填空题(每空2分,共计20分)1、门式刚架轻型房屋屋面坡度宜取(1/20~1/8 ),在雨水较多的地区取其中的较大值。
2、在设置柱间支撑的开间,应同时设置(屋盖横向支撑),以构成几何不变体系。
3、当端部支撑设在端部第二个开间时,在第一个开间的相应位置应设置(刚性)系杆。
4、冷弯薄壁构件设计时,为了节省钢材,允许板件(),并利用其()强度进行设计。
5、当实腹式刚架斜梁的下翼缘受压时,必须在受压翼缘两侧布置()6、螺栓排列应符合构造要求,通常螺栓端距不应小于()倍螺栓孔径,两排螺栓之间的最小距离为()倍螺栓直径。
7、垂直于屋面坡度放置的檩条,按()构件设计计算。
8、屋架节点板上,腹杆与弦杆以及腹杆与腹杆之间的间隙应不小于()。
二、选择题(每题2分,共计20分)1、梯形钢屋架受压杆件.其合理截面形式,应使所选截面尽量满足()的要求。

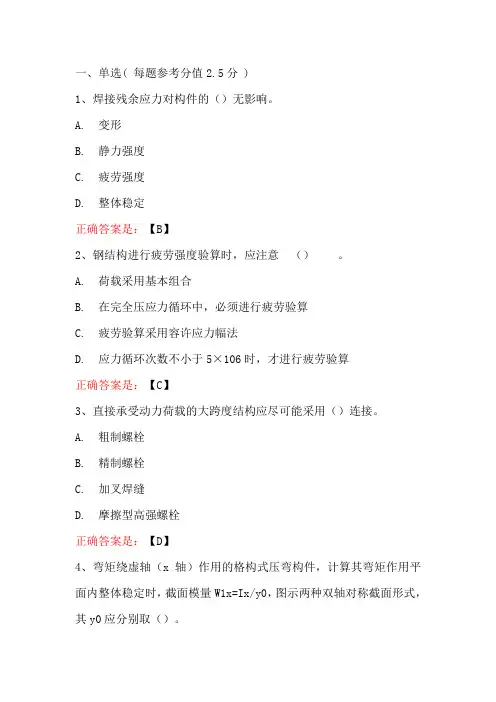

钢结构设计(专科)——武汉理工大学
一、单选( 每题参考分值2.5分 )1、焊接残余应力对构件的()无影响。
A. 变形B. 静力强度C. 疲劳强度D. 整体稳定正确答案是:【B】2、钢结构进行疲劳强度验算时,应注意()。
A. 荷载采用基本组合B. 在完全压应力循环中,必须进行疲劳验算C. 疲劳验算采用容许应力幅法D. 应力循环次数不小于5×106时,才进行疲劳验算正确答案是:【C】3、直接承受动力荷载的大跨度结构应尽可能采用()连接。
A. 粗制螺栓B. 精制螺栓C. 加叉焊缝D. 摩擦型高强螺栓正确答案是:【D】4、弯矩绕虚轴(x轴)作用的格构式压弯构件,计算其弯矩作用平面内整体稳定时,截面模量W1x=Ix/y0,图示两种双轴对称截面形式,其y0应分别取()。
A. 83,113B. 176,207C. 176,146D. 144,132正确答案是:【C】5、当沿受力方向的连接长度时,螺栓的抗剪和承压设计承载力均应降低,以防止()A. 中部螺栓提前破坏B. 端部螺栓提前破坏C. 螺栓受弯破坏D. 螺栓连接的变形过大正确答案是:【B】6、工字形截面简支梁,在跨中设侧向支承点,下列选项所示侧向支承位置,在()时最好。
A.B.C.D.正确答案是:【A】7、钢材屈服点fy的高低反映材料()A. 受静荷时的最大承载能力B. 受静荷时的最大变形能力C. 受动荷时的最大承载能力D. 受静荷时发生塑性变形前的承载能力正确答案是:【D】8、屋架的设计图纸上要求注明钢材牌号,最合理的选项是A. 3号钢B. Q235C. HPB235D. Q235-B正确答案是:【D】9、双肢格构式轴心受压柱,实轴为x-x,虚轴为y-y,应根据()确定分肢间的距离。
A.B.C.D. 强度条件正确答案是:【B】10、图示普通螺栓连接,最不可能出现的破坏形式为()。
A. 栓杆被剪断B. 板件孔边被挤坏C. 板件被拉断D. 螺栓被拉断正确答案是:【D】11、屋架的设计图纸上要求注明钢材牌号,最合理的选项是()A. 3号钢B. Q235C. HPB235D. Q235-B正确答案是:【D】12、T形截面轴心受压构件,当其发生相对于对称轴的整体失稳时,最可能的失稳形态为()。
武汉理工2022年11月《工程结构(新)》在线考试网考复习资料
一、计算( 每题参考分值5分)1、已知矩形截面偏心受压钢筋混凝土柱,其截面尺寸b×h=400×600mm,柱的计算高度l0=4m,as=as′=40mm,承受纵向压力设计值N=1200kN,弯矩设计值M=450 kN·m (无需考虑二阶效应),混凝土强度等级C30,钢筋HRB400,已知As′=1017mm2(4Φ18)求截面纵向钢筋As=?正确答案:解:1)2分2分2分2分2分2)()3)注意:还要沿短向按照轴心受压计算承载力所以满足承载力要求实配:As′=1017mm2(4Φ18);As=1520mm2(4Φ22);2、钢筋混凝土梁,截面尺寸b×h=250mm×500mm,支承长度a=240mm,窗间墙宽度1200mm;上部荷载N0=150kN,支座反力设计值N l=70kN,试验算梁底部砌体的局部受压承载力。
f=1.50MPa,正确答案:解:3、某炼钢厂房屋面采用1.5m×6.0m的预制压型钢板,为沿短边方向简支;其上永久荷载标准值为2.7kN/m2,屋面活荷载为0.7 kN/m2,屋面积灰荷载为0.5 kN/m2,雪荷载为0.4 kN/m2,已知屋面板的计算跨度l=5.87m,求屋面板纵肋跨中弯矩的基本组合值、标准组合值、频遇组合值、准永久组合值。
提示:1)屋面活荷载不应与雪荷载同时考虑。
2)屋面活荷载组合值系数ψc1=0.7,频遇值系数ψf1=0.5,准永久值系数ψq1=0;屋面积灰荷载组合值系数ψc2=0.9,频遇值系数ψf2=0.9,准永久值系数ψq2=0.8。
正确答案:1)荷载标准值永久荷载: GK=2.7×1.5=4.05 kN/m,可变荷载:屋面活荷载:Q1K= 0.7×1.5=1.05 kN/m积灰荷载: Q2K= 0.5×1.5=0.75 kN/m雪荷载: Q3K= 0.4×1.5=0.6 kN/m2)系数屋面活荷载不应与雪荷载同时考虑,故取其大者,即不考虑雪荷载。
钢结构设计下册题库
武汉理工大学模拟考试答案课程名称钢结构专业班级:工民建08一、填空题(每空2分,共计20分)1、垫板2、稳定,强度3、0.8, 1.04、吊车的竖向荷载P,横向水平荷载T,纵向水平荷载T L5、刚性,柔性二、选择题(共20分)1、D2、C3、C4、B5、A,C6、D7、D,C8、C三、简答题(共20分)1、(6分)答:作用:承受山墙传来的风荷载等。
布置要求:上弦横向水平支撑的间距不宜超过60m。
当房屋纵向长度较大时,应在房屋长度中间再加设置横向水平支撑。
2、(8分)答:当檩条跨度大于4m时,应在檩条跨中位置设置拉条。
当檩条跨度大于6m时,应在檩条跨度三分点处各设置一道拉条。
3、(6分)答:肋环形球面网壳:每个节点只汇交四根杆件,节点构造简单。
整体刚度差。
适合于中、小跨度。
施威德勒型球面网壳:在肋环形基础上加斜杆而组成。
它大大提高了网壳的刚度,提高了抵抗非对称荷载的能力。
它适合于大、中跨度。
四、计算题(30分)解:强度要求:σ=156.3N/mm2<f=215N/mm2长细比要求:lox=2720mmloy=3400mmλx=177.8<[λ]=350λy=142.8<[λ]=350 强度、刚度都满足要求五、作图题试卷一一、填空题(每空2分,共计20分)1、门式刚架轻型房屋屋面坡度宜取(1/20~1/8 ),在雨水较多的地区取其中的较大值。
2、在设置柱间支撑的开间,应同时设置(屋盖横向支撑),以构成几何不变体系。
3、当端部支撑设在端部第二个开间时,在第一个开间的相应位置应设置(刚性)系杆。
4、冷弯薄壁构件设计时,为了节省钢材,允许板件(),并利用其()强度进行设计。
5、当实腹式刚架斜梁的下翼缘受压时,必须在受压翼缘两侧布置()6、螺栓排列应符合构造要求,通常螺栓端距不应小于()倍螺栓孔径,两排螺栓之间的最小距离为()倍螺栓直径。
7、垂直于屋面坡度放置的檩条,按()构件设计计算。
8、屋架节点板上,腹杆与弦杆以及腹杆与腹杆之间的间隙应不小于()。
武汉理工大学,工程材料总复习[1]
可切 焊削 性加
工 性
Tuesday, 26 November 2019
School of Materials Science and Engineering
17
工程材料
WUHAN UNIVERSITY OF TECHNOLOGY
Tuesday, 26 November 2019
School of Materials Science and Engineering
15
工程材料
WUHAN UNIVERSITY OF TECHNOLOGY
(14)掌握表面淬火和渗碳的基本原理工艺、目的应 用、表面和心部的组织和性能;
(15) 了解合金元素在钢中的主要作用; (16)掌握碳钢的牌号,知道它们的用途; (17)熟悉合金钢的编号原则和方法,会从钢号判断 出它的种类、大致化学成分、主要用途性能特点、及 应该进行的热处理; (18)懂得石墨形态对铸铁性能的影响,常用铸铁的 分类、牌号,主要用途。
塑性变形(单晶体、多晶体)
热处理(普通热处理四把火、表面 热处理)
加工工艺
化学成分 组织结构 性能
应用
非合金钢、合 金钢
含石墨铸铁
纯金属 合金
使用性能 工艺性能
有色金属及 其合金
Tuesday, 26 November 2019
School of Materials Science and Engineering
四、学习(复习)要点 重点章节: 第2.1 ~2.2章为第2.2章铁碳合金相图奠定基础,(第2.2 章为前两章节的应用和拓展——重点内容)、第2.4章( 钢的热处理,其中四把火及应用——重点内容)、第3 章[其中各种材料(包括碳钢、合金钢、铸铁和有色金属) 的编号原则,常用材料的热处理特点,使用状态的组织 及应用——重点内容]、第8~10章(工程材料的合理选 用和典型零件的加工工艺路线尤其是热处理工艺在整个 加工路线中位置的设计——重点内容) 其中第3章和第8~10章可以看作是第2.2章和第2.4章知 识的综合应用,因此第2.2章和第2.4章的知识对整个课 程的学习和把握尤为重要。
武汉理工大学钢结构
混凝土结构设计原理
绪 论
§0.4 混凝土结构主要的优点、缺点 4 混凝土结构主要的优点、
自重大 承载力大 混凝土:24~25 kN/m3 混凝土: 目 录 就地取材、 就地取材、合理用材 3 粘土砖: 粘土砖 18~19kN/m 耐久、 耐久、耐火 缺点 杉木: 杉木:4 kN/m3 下一章 可模性好 易开裂、 易开裂、性质脆 整体性好、 整体性好、刚度大 施工复杂、工序多、 施工复杂、工序多、 帮 助 隔热隔声性能较差 优点多,缺点少;缺点可克服。 优点多,缺点少;缺点可克服。
混凝土结构设计原理
绪 论
材料:朝轻质、高强方向发展。强度发展如: 材料:朝轻质、高强方向发展。强度发展如: 混凝土: 混凝土:C10 → C25 → C60 → C80 → C100 → C200 结构:高层大跨。 结构:高层大跨。如: 台北101,101层,508m, 钢结构; 钢结构; 台北 , 层
主 页 目 录
马来西亚吉隆坡石油大厦,88层,452m,钢-混凝土 下一章 马来西亚吉隆坡石油大厦, 层 , 混凝土 结构; 结构; 上海金茂大厦,88层,421m,钢-混凝土结构; 上海金茂大厦, 层 , 混凝土结构; 混凝土结构 帮 助 香港国际金融中心, 层 ,混合结构; 香港国际金融中心,88层,415m,混合结构; 美国亚特兰大奥运会主体育馆240m×193m, 美国亚特兰大奥运会主体育馆 × , 张拉整体结构; 张拉整体结构; 桥梁跨度也越来越大。如四川万县拱桥,跨度为420m。 桥梁跨度也越来越大。如四川万县拱桥,跨度为 。
混凝土结构设计原理
(绪论电子教案)
混凝土结构设计原理
绪 论
主 页 目 录
绪
论
《钢结构设计》复习提纲
《钢结构设计》复习提纲2014-2015学年1学期《钢结构设计》复习提纲一、钢平台结构设计1、简答题1)平台结构由哪些构件组成?平台结构主要由铺板、主次梁、柱、柱间支撑,以及梯子、栏杆等组成。
2)如何合理地进行平台钢结构的布置?①满足工艺生产操作的要求,保证通行和操作的净空。
②确定平台结构的平面尺寸、标高、梁格及柱网布置时除满足使用要求外,梁柱的布置尚应考虑平台上的设备荷载和其他较大的集中荷载的位置以及大直径工业管道的吊挂等。
③平台结构的布置,应力求做到经济合理,传力直接明确。
④在可能的条件下,平台的梁、板应尽量直接支撑在厂房柱、大型设备或其他结构上,以达到经济的目的。
⑤为便于制造,使构件简单,平台结构的主梁、次梁和柱,一般应优先采用热轧型钢,对于梁构件,以采用热轧工字型钢最为经济。
3)梁格布置的形式有哪些?单项梁格;双向梁格;复式梁格。
4)平台柱的柱间支撑的形式有哪些?交叉形;门形;隅撑;刚架形等。
5)平台铺板的形式有哪些?按生产工艺:固定式;可拆卸式。
按构造:板式;箅条式;网格板式。
6)焊接组合截面梁的设计原则有哪些?既要保证梁的强度、刚度、稳定性等要求,又要使钢材用量经济合理。
7)焊接组合截面平台梁的设计步骤有哪些?(1)初步估算梁的截面尺寸(一)梁的截面高度①容许最大高度②容许最小高度③经济高度(二)腹板高度(三)腹板厚度(四)翼缘板尺寸(2)截面验算8)实腹柱的设计步骤有哪些?(1)确定截面形式和钢材的牌号、轴心压力设计值、杆件的长度,并据此查出相应的计算长度系数、抗压强度设计值。
(2)假定杆件的长细比(3)截面尺寸的确定(4)截面几何特征值(5)轴心受压构件的验算9)格构柱的设计步骤有哪些?(1)分肢的截面选择(2)分肢的间距确定(3)缀材的设计10)平台梁宜采用哪些截面形式?( 1 )热轧工字钢( 2 )热轧槽钢( 3 )H型钢( 4 )焊接工字钢( 5 )加强翼缘的工字钢(6 )焊接箱型截面11)实腹式轴心受压柱进行截面选择时应考虑哪些原则?1)柱截面面积的分布应尽量开展,以增大截面的惯性矩和回转半径,提高柱的整体稳定和刚度;2)两个主轴方向的长细比近可能接近,保证两个主轴方向等稳定性,以达到经济的效果;3)便于与其他构件进行连接;4)尽可能构造简单,制造省工,取材方便。
钢结构复习资料
钢结构设计内容:1.根据建筑物的要求进行结构的选型和布置2.选用钢材标号3.确定结构计算简图以及荷载3.结构内力分析4.构件的截面设计5.构件节点设计6.绘制施工图钢材的破坏形式:1.塑性破坏:破坏前有较大的塑性变形,有明显的颈缩现象,因而易及时发现;构件断裂发生在应力达到刚才抗拉强度2.脆性破坏:破坏前变形很小,破坏突然发生,事先无警告,危险性极大;破坏时应力常小于钢材的屈服点;端口平直,有光泽的晶粒状;影响因素:钢材质量,钢板厚度,加荷速度,应力性质,最低使用温度,连接方法,应力集中程度;措施:低温地区钢材质量;焊接结构焊缝布置和质量;避免应力集中,避免突然受力焊缝:指引线基本符号辅助符号补充符号焊缝尺寸符号一阶线性分析和二阶线性分析:一阶:结构的内力分析大多数是以未变形的结构作为计算图形而建立静力平衡条件的,此时所得的变形与荷载间成线性关系二阶:稳定问题必须以变形后的体系作为计算图形而后建立平衡条件,其外荷载与所得变形间成非线性关系,故为几何非线性关系什么事应力集中,处理?当构件截面发生急剧改变,则该处将产生应力高峰,此现象称为应力集中,设计是应注意不要使截面有突然地改变刚才的整体失稳:当结构承受荷载达到一定程度之后,梁将同时产生较大的侧向弯曲和扭转变形,最后丧失承载能力;印象因素:1.梁侧无无止长度或受压翼缘侧向支撑点的间距l2.梁截面尺寸3.两端截面制作的约数4.梁所售的荷载类型5.沿梁截面高度方向的荷载作用点位置6.钢材的性能;措施:增加侧向支撑点;采用箱形截面;增大截面尺寸;增加量的两端约束;不需要验算的情况:1.密铺2.跨中有支撑3.工字型截面局部稳定:1.翼缘板限制宽厚比2.腹板加劲肋3.容许腹板允许局部失稳型钢梁组合梁设计步骤:在结构布置就绪后可根据梁的抗弯强度和整体稳定性求得其必须的截面模量,根据刚度求得必须的截面惯性矩,然后按需要的w和I从型钢表中选出合适的截面,最后就选择的截面进行轻度,整体稳定性和刚度的验算。
《钢结构》试题(B卷)及标答
武汉理工大学试题标准答案课程名称钢结构 ( B 卷)一、选择题:1.A 、2.D 、3.D 、4.D 、5.A 、 6.A 、7.D 、8.C 、9.D 、10.C 、 二、填空题:1. 塑性破坏、脆性破坏 2. R yf f γ=3. 时效硬化4. 梁的受压翼缘的自由长度、受压翼缘宽度 5. 屈曲6. 传力,增加焊缝长度,将底板分成较小的区格 7. 截面抗弯刚度8. 塑性铰、边缘开始屈服 9. 稳定、强度10. 屋面排水要求、弯矩图 11. 低12. 摩擦型、承压型 13. 静力、剪接动力 三、计算题 解:(1)验算整体稳定性4240020240010210A mm =⨯⨯+⨯=⨯323841140020400202102104007.595101212x I mm ⎛⎫=⨯⨯+⨯⨯⨯+⨯⨯=⨯ ⎪⎝⎭33841120400240010 2.134101212x I mm =⨯⨯⨯+⨯+=⨯194.87x i mm ==103.30x i mm == []51.32150oxx xl i λλ==>= []48.40150oy x yl i λλ==>=对x 轴为b 类截面,对y 轴为c 类截面,查表:0.8500.785x y ϕϕ=>=22222.9/215/yANN mm f N mm ϕ=>=,如果承受静力荷载,材料为镇静钢,则在允许范围之内。
(2)验算局部稳定 a .翼缘(9.75100.1100.151.3215.13b t λ=>+=+⨯= b .腹板(40250.5250.551.3250.66o w h t λ=<+=+⨯= 所以局部稳定均满足。
四、计算题:解:将外力P 向焊缝截面的形心简化,得: 130N P kN ==130101300M P e kN mm =⋅=⨯=⋅由N 作用在焊缝中产生的平均应力和M 用用在焊缝中产生的最大应力分别为:23/9.92)10110(107.02101307.02mm N l h N w f N f=-⨯⨯⨯⨯=⨯=σ2232/7.55)10110(107.021*******.026mm N l h M w f M f=-⨯⨯⨯⨯⨯=⨯=σA 点应力最大,为两者叠加,即:2/6.1487.559.92mm N M f N f fA =+=+=σσσ因为0=f τ,将最危险点A 点的应力代入强度条件:w f f f f ≤+⎪⎪⎭⎫ ⎝⎛2222.1τσ 得 1.22wf f f σ≤即222148.6/ 1.22160/195.2/N mm N mm N mm <⨯=,满足强度要求。
武汉理工大学 钢结构设计原理(新)本科答案全
武汉理工大学钢结构设计原理(新)本科答案全一、多选1、钢结构的连接方法有_____。
A. 铆钉连接B. 螺栓连接C. 焊接连接D. 化学连接答案:【A;B;C】2、轴心受压构件整体屈曲失稳的形式有____。
A. 弯曲失稳B. 扭转失稳C. 弯扭失稳D. 局部失稳答案:【A;B;C】3、宽大截面腹板局部稳定的处理方法有____。
A. 增加腹板厚度使其满足宽厚比的限制要求B. 设置纵向加劲肋C. 增大截面高D. 在下翼缘设置侧向支撑答案:【A;B】4、钢结构具有一下优点_____。
A. 耐腐蚀B. 材料均匀C. 轻质高强D. 耐火答案:【B;C】5、弯矩作用在实轴平面内的双肢格构式压弯构件应进行______和缀材的计算。
A. 强度B. 刚度C. 弯矩作用平面内的稳定性D. 弯矩作用平面外的稳定性答案:【A;B;C】6、建筑钢材的主要机械性能指标是_____。
A. 屈服点B. 抗拉强度C. 稳定系数D. 冲击韧性答案:【A;B;D】7、在钢材的主要机械性能指标中,一次静力单向均匀拉伸试验可得到____。
A. 屈服点B. 抗拉强度C. 伸长率D. 伸长率答案:【A;B;C】8、钢梁的强度分为____。
A. 抗弯强度B. 抗剪强度C. 抗拉稳定D. 抗扭强度答案:【A;B】9、抗剪螺栓连接达到极限承载力时,可能的破坏形式有_____。
A. 栓杆被剪断B. 板件被挤坏C. 板件被拉断D. 端距范围内的板件被栓杆冲剪破坏答案:【A;B;C;D】10、轴心受压柱的屈曲变形有_____。
A. 弯剪屈曲B. 弯曲屈曲C. 扭转屈曲D. 弯扭屈曲答案:【B;C;D】12、钢材发生疲劳断裂一般经历的三个阶段____。
A. 裂纹的形成B. 裂纹缓慢扩展C. 裂纹扩展D. 迅速断裂答案:【A;B;D】13、为确保钢梁的局部稳定,需要计算钢梁的______。
A. 翼缘长宽比B. 腹板高厚比C. 翼缘宽厚比D. 腹板长高比答案:【B;C】14、钢梁的设计中,考虑承载能力极限状态的是_____。
武汉理工大学钢结构共24页
下一章 帮助
混凝土结构设计
绪论
4. 非线性分析方法 5. 适用于特别重要的或受力情况特殊的大型杆
系结构和二维、三维结构受力全过程分析。
主页 目录
5. 试验分析方法 6. 适用于体形复杂或受力情况特殊的结构或
局部分析。
下一章 帮助
混凝土结构设计
混凝土结构设计
绪论
绪论
主页 目录
下一章 帮助
混凝土结构设计
绪论
§0.1 结构的定义
结 构:广义上指房屋建筑和土木工程的建物、 构筑 物及其相关组成部分的实体。 狭义上指各种工程实体的承重骨架。
主页 目录
混凝土结构:以混凝土为主要材料制作而成的结构。
下一章 帮助
混凝土结构设计
绪论
➢ 结构由构件组合而成,如:
➢ 水平承重结构:如楼盖和屋盖。
主页
➢ ➢
竖向承重结构:如框架、排架、刚架、剪力墙、筒体。 底部承重结构:如地基和基础。
目
录
三类承重结构的荷载传递关系: 水平承重结构 竖向承重结构
底部承重结构 下一章
注意:钢筋的作用主要是抗拉和抗剪。
帮助
混凝土结构设计
绪论
框架结构荷载传递动画
主页 目录
下一章 帮助
主页 目录
下一章 帮助
谢谢!
23
24
绪论
§0.5 本课程的主要内容及学习要求
➢ 本书的主要内容
梁板结构设计; 单层工业厂房结构设计; 多层和高层框架结构设计。
授课学时分配
讲授内容 参考学时
讲授内容
参考学时
绪论
2
单层工业厂房结构
钢结构_武汉理工大学出版社_课后习题答案
(2)焊缝截面参数计算:取 h f 10mm
焊缝截面的形心: y1
150 7 3.5 2 69 7 (7 12 3.5) 2 193 7 ( 150 7 2 69 7 2 193 7
193 7 12 7) 2 75.5mm
3.2 试求图 3.81 所示连接的最大设计荷载。 钢材为 Q235B, 焊条为 E43 型, 手工焊, 角焊缝焊脚尺寸 h f 8mm ,
e1 30cm 。
焊脚尺寸: h f 8mm
205 2 2 45.6mm 焊缝截面的形心: x0 511.2 5.6 2 205 5.6 5.6 则 e2 205 45.6 162.2mm 2 205 5.6
2 max 3 2 1.1 ft w
(0.892 F ) 2 3 (0.417 F ) 2 1.148 F 1.1 ft w 1.1185 203.5( N / mm2 )
F 177.3KN
3.5 焊接工字形梁在腹板上设一道拼接的对接焊缝 (图 3.83) , 拼接处作用有弯矩 M 1122kN .m , 剪力 V=374KN, 钢材为 Q235B 钢,焊条用 E43 型,半自动焊,三级检验标准,试验算该焊缝的强度。
Ty
V 引起的应力: Vy
T rx 462.2 F 166.2 3.360 104 F IP 2.231108
V F 1.938 104 F h l 5158.72 ew
2
(4) (5.295 10 F ) [(
2
4
3.360 1.938 ) 104 F ]2 160 28.04 18.86 104 F 160 1.22
武汉理工大学钢结构复习完美终极版
钢结构设计复习提纲1. 翻译下列名词:承载能力load_carrying capacity强度标准值characteristic value of strength通用高厚比normalized web slenderness腹板屈曲后强度post_bucking strength整体稳定overall stabkility有效宽度系数effective width计算长度effective length长细比slenderness ratio摇摆柱leaning column支撑力nodal bracing force屋面板roof plate屋面梁roof girde 三角形屋架triangular roof truss 梯形屋架trapezoid roof truss屋盖支撑系统roof-bracing system横向水平支撑transVerse horizontal bracing系杆tie rod等截面梁uniform cross-section beam 变截面梁non-uniform cross-section beam吊车梁crane girder 制动构件brake member 承重墙load-bearing wall 抗风柱wind-resistant column 柱间支撑column bracing 疲劳验算fatigue analysis 稳定计算stability calculation 变形验算deformation analysis杆系结构structural system composed of bar无侧移框架frame without sidesway吊车荷载crane load吊车竖向荷载标准值characteristic V alue of Vertical crane load截面刚度rigidity of section结构侧移刚度lateral displacement stiffness of structure计算跨度effective spa n铰接hinged connection冈U接rigid connection柔性连接flexible connection实腹式钢柱solid-web steel colu mn腹板web plate连接板connecting plate节点板gusset plate填板filler plate纵向加劲肋longitudinal stiffener横向加劲肋transverse stiffener钢构件容许长纟田比allowable sle ndern ess ratio of steel member翼缘板外伸宽度outstanding width of flange2.选择(1) 梯形钢屋架受压杆件,其合力的截面形式,应使所选截面形式尽量满足( A )的要求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
钢结构设计复习提纲1.翻译下列名词:承载能力load_carrying capacity强度标准值characteristic value of strength通用高厚比normalized web slenderness腹板屈曲后强度post_bucking strength整体稳定overall stabkility有效宽度系数effective width计算长度effective length长细比slenderness ratio摇摆柱leaning column支撑力nodal bracing force屋面板roof plate屋面梁roof girde三角形屋架triangular roof truss梯形屋架trapezoid roof truss屋盖支撑系统roof-bracing system横向水平支撑transV erse horizontal bracing系杆tie rod等截面梁uniform cross-section beam变截面梁non-uniform cross-section beam吊车梁crane girder制动构件brake member承重墙load-bearing wall抗风柱wind-resistant column柱间支撑column bracing疲劳验算fatigue analysis稳定计算stability calculation变形验算deformation analysis杆系结构 structural system composed of bar无侧移框架 frame without sidesway吊车荷载 crane load吊车竖向荷载标准值 characterisitic V alue of V ertical crane load截面刚度 rigidity of section结构侧移刚度 lateral displacement stiffness of structure计算跨度 effective span铰接 hinged connection刚接 rigid connection柔性连接 flexible connection实腹式钢柱 solid-web steel column腹板 web plate连接板 connecting plate节点板 gusset plate填板 filler plate纵向加劲肋 longitudinal stiffener横向加劲肋 transverse stiffener钢构件容许长细比 allowable slenderness ratio of steel member翼缘板外伸宽度 outstanding width of flange2. 选择(1)梯形钢屋架受压杆件,其合力的截面形式,应使所选截面形式尽量满足(A )的要求。
A 等稳定B 等刚度C 等强度D 计算长度相等(2)为了保证两个角钢组成的T 形截面共同工作,在两个角钢肢间应设置垫板,压杆垫板间应满足140d l i ,式中,1i 为图中(C )单角钢对1-1轴的回转半径。
(3)梯形钢屋架的节点板厚度,是根据(D)来选定的A 支座竖杆中的内力B 下弦杆中的最大内力C上弦杆中的最大内力D腹杆中的最大内力(4)屋架下弦纵向水平支撑一般布置在屋架的(C)A端竖杆处 B 下弦中间C下弦端节间D谢腹杆处(5)屋盖中设置的刚性系杆(A)A可以受压B只能受拉C 可以受弯D可以受压和受弯(6)梯形屋架的端斜杆和受较大节间荷载作用的屋架上弦杆的合理截面形式是两个(C)A等肢角钢相连B不等肢角钢相连C 不等肢角钢长肢相连D等肢角钢十字相连7、为了避免屋架杆件的自重作用产生过大的挠度,在动力荷载的作用下产生剧烈振动,应使杆件(支撑作为屋架弦杆的侧向支撑点,减小弦杆在屋架平面外的计算长度,保证受压弦杆侧向稳定)8、梯形屋架采用再分式腹杆,主要原因(A)A、减少上弦压力B、减小下弦压力C、避免上弦承受局部弯矩D、减少腹杆内力9、钢屋架结点板厚度一般根据所连接的杆件内力大小确定,但不小于(D)mm。
A、 2B、3C、4D、610、屋架的支座斜杆,在平面内的计算长度取(A),该杆件长度为L。
P221A、LB、0.8LC、0.9LD、2L三、填空(1)屋架上弦为压杆,其承载能力由(长细比)控制;下弦杆为拉杆,其截面尺寸由(强度和长细比)控制。
(2)垂直于屋面坡度放置的檩条,按()设计。
(3)当上下弦横向水平支撑设在第二柱间时,应在第一柱间设(刚性系杆)以传递山墙风(4)屋架外形应与(屋面材料要求的排水坡度)向适应。
同时,屋架的外形应考虑到在制造简单的条件下尽量与(弯矩图)接近,使弦杆的内力差别较小。
(5)由双角钢组成的十字形和T形截面轴心受压腹杆,都属于b类截面,仅需(在两角钢之间加设填板)即可是压杆对二主轴的稳定性相等。
(6)为了是当层厂房纵向构件在温度变化时较自由的伸缩,下层支撑应设置在(温度区段)中部。
(7)三角形屋架的腹杆布置常用的有(芬克)式、(人字)式,其中(芬克)屋架因为压杆短、(拉杆)长,受力相对合理,使用较为方便。
8、能承受压力的系杆是(刚性)系杆,只能承受拉力而不能承受压力的杆件是(柔性)系杆。
9、两角钢组成的杆件上垫板间距,对拉杆不应大于(80i)对压杆不应大于(40i)。
10、压杆的平面外计算长度范围内垫板数不得少于(1)个。
11、弦杆在屋架平面外的计算长度等于弦杆(侧向支撑点)之间的距离。
12、(下弦横向水平)支撑一般设置在屋架两端的下弦,当某一横向排架受到吊车横向刹车力作用时,可减小排架的(计算高度)。
13、屋盖作用之一是保证结构安装时的(稳定与方便)。
3、基本概念填空:1屋架由哪几部分构成?2杆件截面是如何选择的?答:对轴心受拉杆件由强度要求计算所需的面积,同时应满足长细比要求。
对轴心受压杆件和压弯构件,要计算强度,整体稳定,局部稳定和长细比。
3平面内、外的计算长度如何确定?与那些因素有关?答:(1)桁架平面内①在理想桁架中,压杆在桁架平面内的计算长度应等于节点中心间的距离即杆件的几何长度l,但由于实际上桁架节点具有一定的刚性,杆件两端均系弹性嵌固。
②汇交与节点中的拉杆数量↗,产生的约束左右↗,压杆在节点处嵌固程度↗,计算长度↘,故视节点嵌固程度确定各杆件计算长度。
(2)桁架平面外屋架弦杆在平面外的计算长度,应取侧向支承点间的距离①上弦:一般取上弦横向水平支撑的节间长度A有檩屋盖中,如檩条与横向水平支承的交叉点用节点板焊接牢,则此檩条可视为弦杆支承点B无檩屋盖中,一般取两块屋面板宽,但不大于3.0m②下弦:视有无纵向水平支撑,取纵向水平支撑节点与系杆或系杆与系杆的距离③腹板:因节点在桁架平面外的刚度很小,对杆件没有什么嵌固作用,故所有腹杆均取Loy=Lo4屋盖支撑、柱间支撑的作用及布置原则是什么?答:屋盖支撑的作用:①保证结构的空间整体作用②避免压杆侧向失稳,防止拉杆产生过大的振动③承担和传递水平荷载④保证结构安装时的稳定与方便屋盖支撑的布置原则:柱间支撑的作用:①组成坚强的纵向构架,保证厂房的纵向刚度②承受厂房端部山墙的风荷载,吊车纵向水平荷载及温度应力等,在地震区尚应承受厂房纵向的地震力,并传至基础③可作为框架柱在框架平面外的支点,减少柱在框架平面外的计算长度柱间支撑的布置原则:5平板式网架有哪些分类方法?有哪些类型?受力有哪些特点?答:按结构组成分①双层网架②三层网架按支撑情况分①周边支承②点支承③周边支承与点支撑混合④三边支承一边开口按网架组成情况①由两向或三向组成平面桁架组成的交叉桁架体系②由三角锥体或四角锥体组成的空间桁架角锥体系6组合梁的计算假定有哪些?一般采用什么方法进行设计?组合板呢?答:组合梁计算的基本假定:①组合梁变形符合平面假定,即截面受弯后仍保持平面②钢梁与混凝土翼板之间的相互连接时可靠的,虽然有微小的相对位移,但可忽略不计③钢材与混凝土均为理想的弹塑性体④忽略钢筋混凝土翼板受压区中钢筋的作用⑤假定剪力全部由钢梁承受,同时,不考虑剪力对组合梁抗弯承载力的影响组合梁的截面计算有弹性分析法和塑性分析法两种。
一般用塑性分析法。
7什么是滞回曲线?滞回曲线有什么特点?如何根据滞回曲线来判断构件的受力性能?如何根据滞回曲线来比较构件动力性能的优缺点?答:滞回曲线:将同一规格试件分别在单调受拉,受压荷载下得到的荷载—变形曲线叠放在一个图中,这样反复循环的荷载—变形曲线称为滞回曲线。
特点:滞回曲线是以变形为横轴,荷载为纵轴做出的图形,曲线所围面积具有能量的量纲,它反映了在反复荷载作用下,构件通过塑性变形能对外界输入功进行消耗。
根据滞回曲线判断构件的受力性能:在同一种的循环位移下,滞回曲线环越饱满,表明构件的塑性变形能越大。
滞回曲线所包围的面积越大,则构件的耗能能力越强。
3、问答1.柱网布置的原则?<1>满足生产工艺的要求<2>满足结构的要求(尽可能将柱布置在同一横向轴线上)<3>符合经济合理的要求<4>符合柱距规定要求(跨度L<=18m时,跨度宜采用3m 的倍数,跨度L>18m时,跨度宜采用6m的倍数)2.设置温度伸缩缝的原因以及温度伸缩缝的一般做法?原因:温度变化将引起结构变形,使厂房结构产生温度应力。
故当厂房平面尺寸较大时,为避免产生过大的温度变形和温度压力,应在厂房的横向或纵向设置温度伸缩缝。
做法:<1>温度伸缩缝最普遍的做法使设置双柱,即在缝的两旁布置两个无任何纵向构件联系的横向框架,使温度伸缩缝的中线和定位轴线重合<2>在设备布置条件不允许时,可采用插入距的方式,将缝两旁的柱放在同一基础上,其轴线间距一般采用1m<3>为了节约钢材也可采用单柱温度伸缩缝,即在纵向构件(如托架、吊车梁)等支座处设置滑动支座,以使这些构件有伸缩的余地。
3.柱顶节点铰接与刚接的优缺点?优点:<1>柱顶铰接的框架对基础不均匀沉陷及温度敏感性小,节点构造容易处理,且屋架端部不产生弯矩,下弦杆始终受拉,可免去下弦支撑<2>铰接时下柱弯矩较大,厂房横向刚度差。
缺点:厂房较高,吊车的起重量大,对厂房刚度要求较高时,常采用柱顶刚接方案4.柱间支撑的作用(纵向框架)和布置原则?作用:<1>组成坚强的纵向构架,保证厂房的纵向刚度<2>承受厂房端部山墙的风荷载、吊车纵向水平荷载及温度应力等,在地震区尚应承受厂房纵向的地震力,并传至基础<3>可作为框架柱在框架平面外的支点,减少柱在框架平面外的计算长度。
布置原则:<1>为了使纵向构件在温度发生变化时能较自由地伸缩,下层支撑设在温度区段中部<2>当吊车位置高而车间总长度又很短时,下层支撑设在两端不会产生很大的温度应力,而对厂房的纵向刚度却能提高很多<3>温度区段大于90m时,在1/3点和2/3点处各设一道支撑,以免传力路径太长<4>为了传递风力,上层支撑需要布置在温度区段端部,此外,有下层支撑处也应布置上层支撑<5>下层柱间支撑应在柱的两个肢平面内成对设置5.两类屋盖体系的特点和适用场合(1)无檩屋盖①特点采用无檩屋盖的厂房,屋面刚度大,耐久性高,但由于屋面板的自重大,从而屋架和柱的荷载增加,且由于大型屋面板与屋架上想干的焊接常常得不到保证,只能有限地考虑它的空间作用,屋盖支撑不能取消②适用范围无檩唔该一般用于预应力混凝土大型屋面板等重型屋面(2)有檩屋盖①特点采用彩色压型钢板和压型铝板作屋面板材料的有檩屋盖体系,制作方便,施工速度快,当压型钢板和压型铝板与檩条进行可靠连接后,形成一深梁,能有效地传递屋面纵横方向的水平力(包括风载及吊车制动力等),能提高屋面的整体刚度②适用范围适用于有檩屋盖常用于轻型屋面材料的情况6.屋架形式及适用范围(1)三角形桁架①适用范围适用于陡坡屋面(i>1/3)的有檩屋盖体系②形式腹杆布置常采用的有芬克式和人字式A芬克式腹杆较多,但压杆短、拉杆长,受力合理B人字式腹杆节点较少,但受压腹杆较长适用于跨度较小的情况(<18M)(2)梯形屋架①适用范围适用于屋面坡度较为平缓的无檩唔该体系②形式腹杆体系可采用单斜式、人字式和再分式。
