艾默生网络能源有限公司机房空调下送风设计方案

机房空调设计方案艾默生网络能源有限公司2014年9月26日1、系统设计依据1.《电信机房空调维护规程》2. GB/T2887-2000《电子计算机场地通用规范》3. GB50174-2008《电子计算机机房设计规范》4. GBJ19-87(2001版)采暖通风与空气调节设计规范5.GB/T8833-2002 室内空气质量标准6.GB2887-89《计算机场地技术条件》2、机房设计要求设计方案应根据大楼的既有结构和客观条件，因地制宜；既要符合国家有关标准，又要满足所确定的需求，整个数据中心设计需要按国家A级设计规范进行。

全年365天、每天24小时运行。

中心机房属于大型重要的计算机中心。

机房内有严格的温、湿度要求，机房内按国标GB50174-2008《电子计算机机房设计规范》的规定配置空调设备：级别项目A级夏季冬季室内温度22±2︒C 20±2︒C 相对湿度45%~65%温度变化率<5︒C/h并不得结露同时，主机房区的噪声声压级小于68分贝主机房内要维持正压，与室外压差大于9.8帕送风速度不小于3米/秒在表态条件下，主机房内大于0.5微米的尘埃不大于18000粒/升为使机房能达到上述要求，应采用精密空调机组才能满足要求，3、机房精密空调设计方案3.1机房专用空调的性能指标：1.机房专用空调机组的的电气性能应符合IEC标准2.输入电压允许波动范围：220/380V +10% ~ -15%，频率：50HZ ± 2HZ3.机房专用空调应能按要求自动调节室内温、湿度，具有制冷、加热、加湿、除湿等功能。

4.机房专用空调机组的适应环境:温度：室内 -10℃~ +30℃室外 -30℃~ +45℃湿度：≤95%RH5.机房专用空调运行的平均无故障时间MTBF≥10万小时。

3.2空调负荷的确定方法机房主要热负荷的来源✧设备负荷（计算机类设备热负荷）；✧机房照明负荷；✧建筑维护结构负荷；✧补充的新风负荷；✧人员的散热负荷等。

✧其他以上各种热负荷可以归纳为二大类：计算机类设备热负荷和机房环境热负荷（包括：机房照明负荷、建筑维护结构负荷、补充的新风负荷、人员的散热负荷等），计算机类设备负荷可以根据所有设备的耗电功率总和计算得到，而机房环境热负荷可按照每平方米100W的经验值测算得到。

3.3机房总热负荷的计算方法精确计算法（根据计算机类设备实际耗能功率+环境热负荷）Qt（总热负荷KW）=Q1(设备热负荷)+Q2（环境热负荷）Q1=UPS设计电功率×0.8Q2=0.1KW/m2×面积面积概算指标法（根据机房的类型按照面积概算）➢电信交换机房、移动基站（350~400W/m2）➢计算机数据中心（400~800W/m2）➢UPS和电池室、动力机房（300~500W/m2 ）3.4精密空调选型及配置方案根据机房的实际热负荷情况，并且考虑到未来几年的建设预估量，我们推荐的空调具体配置如下3.5 空调机组具体配置：中心机房精密空调系统配置表项目名称型号描述数量单位规格说明恒温恒湿机房精密空调系统室内机艾默生P2060FA4 台单台制冷量60.6KW尺寸：宽×深×高：1704×874×1970 (mm)重量：650Kg室外机艾默生LSF388 台尺寸：长×宽×高：1374×990×695 (mm)重量：130kg输入端空开及电缆配置规格空开56.6A3.6精密空调的合理气流组织及节能方案根据机房一般都有安装抗静电地板的情况，可利用抗静电板下的空间作为自然风道，形成大的静压空间使冷气分布均匀，按自由送风面积的大小，合理布置送风格栅数量给设备输送冷气冷却设备。

防静电地板下空间的电缆管道应合理排布避免堵塞气流，管道较多时可抬高抗静电地板的高度(至少300mm)。

为能达到更好的送风效果，对机房设备也可采用做梯形走线架的方式走线（上走线）。

机房抗静电地板下及机房四周墙壁都需做保温处理（如聚乙烯薄模、环氧漆等）。

为了达到更好的制冷效果，使冷气分布均匀，回风通畅，使各空调机组能达到更好的运行工况及节能的目的。

因此建议如下：1.防静电地板下的空间应相通，这样机房地板的就形成了一个大的静压空间，自然风道，不会导致局部过热或过冷，达到冷气均匀分布的效果。

2.为了空调机组有更好的回风效果，精确的控制温湿度。

机房的吊顶应采用铝合金微孔吊顶，玻璃隔断只隔至吊顶下方不隔至天花板，这样各区域的空气可自由流通，空调机组才有好的回风，冷热均匀交替，精确控制温湿度。

3.摆放空调主机时，建议根据地板大小做点式布局。

尽量按照整块的地板来摆，避免到时按图纸施工需要过多的切割地板。

4.机柜布置应采用冷热通道的布置方法即机柜采用面对面，背靠背的摆放方式示意图如下：5.利用艾默生Liebert.PEX空调iCOM控制器强大的Teamwork群控功能实现机房制冷的均衡控制，同时实现最大程度的节能控制。

PEX 的每个模块都有独立的iCOM 控制器，并且可以根据现场情况，将各模块联动与群控，可以将12套机组进行Teamwork方式统一控制管理。

群控实现的功能如下：a) 备份：备份自动切换功能，当群组中机组发生故障时，备份机组自动投入运行，提高空调系统的可靠性；b) 轮巡：定时切换备份机组；c) 层叠：根据机房内热负荷的变化自动控制机组中空调机的运行数量；达到节能的目的；d) 避免竞争运行：避免同一机房内多台空调机同时运行在相反的运行状态（制冷/加热、加湿/除湿），达到节能的目的。

群控连接示意图如下：iCOM控制器自带网络接口，只需配置一个交换机即可实现群控功能达到节能的目的。

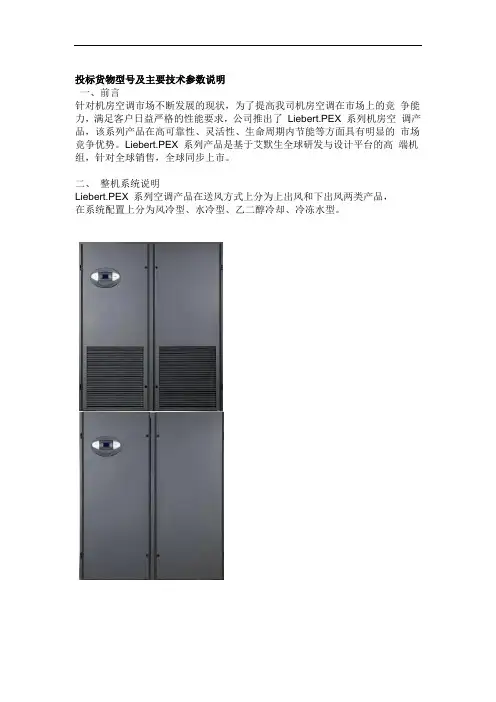

艾默生Liebert.PEX系列机房专用空调介绍一、Liebert.PEX系列描述Liebert.PEX─面向全球的高端精密空调系统描述：✧Liebert.PEX机组是基于艾默生全球研发与设计平台的高端机组，针对全球销售，全球同步上市✧高可靠性、高灵活性、全寿命成本、生命周期内节能特性✧产品系列完备，具有风冷、乙二醇冷、水冷和冷冻水等机型以及双冷源机型✧制冷量范围宽，风冷、水冷、乙二醇冷机组20kW~100kW，冷冻水机组28～151kW应用范围：中、大型交换机房和移动机房计算机房和数据中心（IDC）高科技环境及实验室工业控制室和精密加工设备标准检测室和校准中心UPS和电池室生化培养室医院和检测室优点与特点：1、高可靠性、高灵活性、全寿命低成本2、可拆卸搬运的结构，100%全正面维护，节省机房占地空间3、艾默生Copeland高效涡旋式压缩机，适合环保制冷剂4、EC 风机，转速根据房间负荷可调5、大面积V型蒸发器，快速除湿设计，确保节能6、独特的高效远红外加湿系统，加湿速度快，适应恶劣水质，低维护量7、超大屏幕全中文图形显示屏8、iCOM强大的联控与通讯功能9、全新的风冷全调速冷凝器，噪声低高适应性：多项节能设计多种送风方式，满足不同气流组织需求多种冷却方式，包括风冷、水冷、乙二醇冷却及冷冻水等，有利于适应现场的实际条件适应R22、R407C等不同冷媒多种监控方式风冷冷凝器提供适合不同温度环境（包括低温启动）的配置风冷方式提供超远安装距离和超高落差的方案艾默生机房专用空调方案二、Liebert.PEX系列数据艾默生商业秘密9艾默生机房专用空调方案三、Liebert.PEX机组的特点●高可靠性、高节能性、全寿命低成本●同等制冷量条件下，占地面积最小。

侧面及背面不需要维护空间，前面只需要600mm维护空间●可拆卸后搬运，保证重新组装与整机无差别，适合特殊场地搬运（如利用小电梯或狭小通道）●艾默生Copeland高效涡旋式压缩机，直接适合环保制冷剂（R407C）。

●大面积V型蒸发器，快速除湿设计，确保节能●独特的高效远红外加湿系统，加湿速度快，适应恶劣水质，低维护量●全中文图形显示屏●iCOM强大的群控与通讯功能四、Liebert.PEX机组的设计Liebert.PEX风冷系统的室内机由压缩机、蒸发器、加热器、风机、控制器、远红外加湿器、热力膨胀阀、视液镜、干燥过滤器等主要部件组成。

水冷系列还包括高效板式换热器、水流量调节阀。

室内侧制冷系统和水系统中可能涉及维护、更换的器件全部采用易拆卸的Rotalock连接方式，使维护更方便。

✧PEX风冷机组整机性能体现了高可靠性、高灵活性、高节能率、全寿命低成本、生命周期内节能特性。

✧PEX可靠性充分体现在：iCOM智能控制系统；Copeland涡旋压缩机；下沉式EC风机系统；远红外加湿系统；全调速低噪声冷凝器等✧PEX高灵活性、高节能率充分体现在：iCOM智能控制系统；FC风机系统；远红外加湿系统；全调速低噪声冷凝器；占地面积小；可拆卸搬运，全正面维护；可直接应用环保制冷剂等✧PEX全寿命成本充分体现在：iCOM智能控制系统；Copeland涡旋压缩机；下沉式EC风机系统；V型蒸发器；快速除湿系统；远红外加湿系统；全调速低噪声冷凝器等✧采用真正的模块化设计思路。

生产的单制冷回路和双制冷回路PEX系列精密空调，可以提供单机的制冷量为20KW至100KW，并可组合在一起。

即能满足现阶段的使用，又能适应未来发展的需求，具有非常广泛的应用范围。

它采用了先进的微处理器控制技术，完全满足机房对环境的精密控制要求。

并且机组控制器可完成各机组间的定时切换及故障切换，同时便于空调系统的集中管理。

PEX 机组标配加湿系统为远红外加湿器。

✧应用高能效比的谷轮(Copeland,艾默生子公司，世界上最大的涡旋式压缩机生产厂)公司涡旋式( SCROLL )压缩机。

涡旋压缩机的活动部件的减少使机组的噪声及震动降低很多；压缩机的压缩过程连续、平稳；压缩机的排气过程旋转角度超过540度；在吸气及压缩过程中没有热量交换；在压缩过程中制冷剂气流方向没有改变；减少了气流损失；涡旋式压缩机无需高、低压阀门；减少了阀门损失，防止产生液击；启动电流低。

✧采用了“V型”蒸发器盘管，采用了带内螺纹的铜管及冲缝型翅片，比采用传统式盘管的机组有更高的传热效率。

采用“V型”结构盘管可使制冷系统的循环与制冷负荷相匹配，并且通过盘管表面的气流更加平稳，最大限度的降低机组噪声。

配有专门除湿电磁阀，当除湿时只用双面蒸发器的其中一面，电磁阀保证只用其2/3面积进行除湿，达到了快速和节能的除湿效果，避免了过度除湿从而增加再热设计，达到节能目的。

✧高效低维护量的远红外加湿器：加湿速度快，适应恶劣水质，低维护量。

加湿器不锈钢水盘，高强度的石英灯，微电脑绝对湿度逻辑控制，5至6秒钟内即可将洁净的蒸汽微粒加入空气中。

石英灯提供的辐射能，使水份在纯净状态蒸发，不含杂物。
