变电站设备安装及调试技术

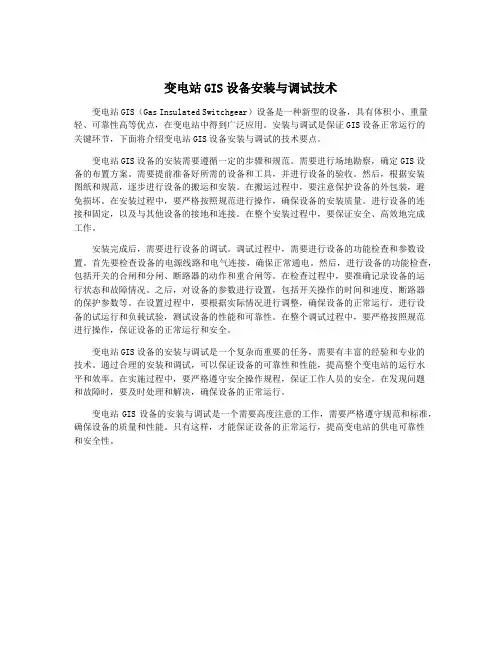

变电站GIS设备安装与调试技术

变电站GIS设备安装与调试技术变电站GIS(Gas Insulated Switchgear)设备是一种新型的设备,具有体积小、重量轻、可靠性高等优点,在变电站中得到广泛应用。
安装与调试是保证GIS设备正常运行的关键环节,下面将介绍变电站GIS设备安装与调试的技术要点。
变电站GIS设备的安装需要遵循一定的步骤和规范。
需要进行场地勘察,确定GIS设备的布置方案。
需要提前准备好所需的设备和工具,并进行设备的验收。
然后,根据安装图纸和规范,逐步进行设备的搬运和安装。
在搬运过程中,要注意保护设备的外包装,避免损坏。
在安装过程中,要严格按照规范进行操作,确保设备的安装质量。
进行设备的连接和固定,以及与其他设备的接地和连接。
在整个安装过程中,要保证安全、高效地完成工作。
安装完成后,需要进行设备的调试。
调试过程中,需要进行设备的功能检查和参数设置。
首先要检查设备的电源线路和电气连接,确保正常通电。
然后,进行设备的功能检查,包括开关的合闸和分闸、断路器的动作和重合闸等。
在检查过程中,要准确记录设备的运行状态和故障情况。
之后,对设备的参数进行设置,包括开关操作的时间和速度、断路器的保护参数等。
在设置过程中,要根据实际情况进行调整,确保设备的正常运行。
进行设备的试运行和负载试验,测试设备的性能和可靠性。
在整个调试过程中,要严格按照规范进行操作,保证设备的正常运行和安全。
变电站GIS设备的安装与调试是一个复杂而重要的任务,需要有丰富的经验和专业的技术。
通过合理的安装和调试,可以保证设备的可靠性和性能,提高整个变电站的运行水平和效率。
在实施过程中,要严格遵守安全操作规程,保证工作人员的安全。
在发现问题和故障时,要及时处理和解决,确保设备的正常运行。
变电站GIS设备的安装与调试是一个需要高度注意的工作,需要严格遵守规范和标准,确保设备的质量和性能。
只有这样,才能保证设备的正常运行,提高变电站的供电可靠性和安全性。
变电站GIS设备安装与调试技术

变电站GIS设备安装与调试技术一、变电站GIS设备的安装准备1. 施工前的准备工作在进行GIS设备的安装工作之前,需要对施工现场进行充分的准备工作。
首先要对施工现场进行清理,保持整洁,确保施工环境安全。
其次要对工程图纸进行详细的审查,了解设备的布置位置和安装方式。
还需要对安装工程所需的材料、设备和工具进行统一采购和准备,确保施工过程中的需要能够及时满足。
2. 安装人员的准备工作安装GIS设备需要有一支技术过硬的安装队伍。
在施工前,需要对安装人员进行充分的培训和指导,使其了解GIS设备的安装要求和操作规范。
还需要进行安全教育,确保安装人员具备足够的安全意识和应急处理能力。
3. 安装过程的预先准备在进行GIS设备的安装工作之前,需要提前做好施工计划和进度安排。
对工程进度和施工质量进行充分的评估和控制,确保施工过程的顺利进行。
同时还需要关注气候条件和环境因素,根据实际情况进行施工计划的调整,确保安全高效地完成安装任务。
二、变电站GIS设备的安装技术要点1. 安装顺序和方法在进行GIS设备的安装过程中,需要按照设计图纸和安装说明书的要求,严格按照安装顺序和方法进行施工。
在安装过程中,需要注意设备的布置位置和安装高度,确保设备安装的稳固和稳定。
2. 安装工艺和标准在进行GIS设备的安装过程中,需要遵循相关的工艺和标准,确保施工质量。
对设备的固定和接地要求进行认真执行,使用专用的工具和设备,保证所有的安装过程符合要求。
3. 安全技术措施在进行GIS设备的安装过程中,需要严格执行安全技术措施,确保安全施工。
要对施工现场进行安全检查,保证安装人员身体安全。
同时要对施工过程中可能产生的危险因素进行充分的分析和评估,采取相应的防范措施,确保施工过程的安全进行。
三、变电站GIS设备的调试技术要点1. 试运行前的准备工作在进行GIS设备的调试工作之前,需要对设备进行全面的检查和测试,了解设备的运行状态和参数。
同时需要对设备所连接的控制系统进行检查和测试,确保控制系统和GIS设备的配合正常。
探讨变电站一次设备安装及调试施工技术

探讨变电站一次设备安装及调试施工技术1. 引言1.1 背景介绍变电站一次设备是电力系统中重要的组成部分,它们起着输送、变换、保护和控制电能的重要作用。
随着电力需求的不断增长,变电站一次设备的安装和调试施工技术变得越来越重要。
在现代电力系统中,变电站一次设备不仅需要具备高效、稳定、可靠的功能,还要满足环保、节能、智能化的要求。
深入研究变电站一次设备的安装及调试施工技术,对于提高电力系统的运行效率和保障电网安全稳定具有重要意义。
随着电力系统的不断发展和技术的不断进步,变电站一次设备的安装及调试施工技术也在不断创新和完善。
在实际工程中,对于变电站一次设备的安装及调试施工技术的研究工作尚有待加强。
本文将从安装前的准备工作、变电站一次设备安装技术、变电站一次设备调试技术、安装及调试中的常见问题及解决方法、安装及调试的注意事项等方面展开深入探讨,旨在为电力系统的建设和运行提供技术支持和指导。
1.2 研究意义变电站一次设备安装及调试施工技术的研究意义在于提高变电站的运行效率和安全性。
随着电力需求的不断增长,变电站承担着输配电的重要任务。
一次设备作为变电站的核心组成部分,其安装及调试质量直接影响着变电站的运行情况。
通过深入研究变电站一次设备的安装及调试技术,可以提高设备的安装质量,保证设备的正常运行,减少设备故障率,提高电网的可靠性和稳定性。
在电力系统中,一次设备是变电站输配电的关键部件,其性能优劣将直接影响整个电网系统的运行效果。
对于变电站一次设备的安装及调试技术进行深入研究,不仅有利于提高设备的使用寿命和效率,还可以提高电网的安全性和稳定性,为电力系统的可靠运行提供保障。
随着电力系统的智能化发展,变电站一次设备安装及调试技术也需要不断更新和改进,以适应新技术的应用和电网的发展需求。
对于变电站一次设备安装及调试施工技术的研究具有重要的现实意义和发展前景。
通过不断深化研究,可以不断提高变电站一次设备的安装质量和效率,推动电力系统的现代化和智能化发展。
变电站GIS设备安装与调试技术

变电站GIS设备安装与调试技术一、引言随着电力行业的不断发展,变电站的规模和技术水平不断提高,成为电力系统中不可或缺的重要组成部分。
在变电站中,GIS(Gas Insulated Switchgear)设备起着非常重要的作用,它能够有效地隔离和控制电力系统中的各个部分,保障电力传输的安全稳定。
在变电站建设和运行过程中,GIS设备的安装与调试技术显得尤为重要。
二、GIS设备安装前的准备工作1. 设备材料和工具准备:在进行GIS设备的安装前,需要对所需的设备材料和工具进行准确的清点和准备。
保证所需的设备和工具的准备充足,避免因为缺少材料导致施工延误。
2. 土建施工准备:GIS设备的安装需要进行相关的土建工程,如固定基础的浇筑和回填等,因此需要提前进行土建施工的准备工作,保证土建工程的顺利进行。
3. 安全防护准备:在进行GIS设备的安装施工过程中,需要保障工人的安全,因此需要准备相关的安全防护用具和设备,确保施工人员的安全。
1. 基础固定:先进行GIS设备的基础固定工作,确保设备的稳固安全。
这一步需要进行基础固定的测量和调整,保证设备能够牢固地固定在基础上。
2. 设备组装:将GIS设备的各个部件进行组装,包括主体设备、连接件、导电部件等,确保各个部件的安装正确牢固。
3. 电气连接:将GIS设备的电气部分进行连接,包括主接线、控制线、测量线等,确保电气连接正确无误。
4. 管道连接:进行GIS设备的管道连接工作,包括SF6气体管路、油泵管路、泄漏报警管路等,保证管路连接紧密可靠。
5. 安装调试:对已安装的GIS设备进行初步调试和检查,确保设备能够正常运行。
包括进行各个部件的运转试验、气体压力测试、绝缘电阻测试等。
四、GIS设备调试技术1. 输电线路的调试:先进行GIS设备与输电线路的连接和调试工作,确保 GIS设备与输电线路之间的连接良好、稳定,输电线路能够正常供电。
2. 分段调试:GIS设备通常由多个单元组成,需要对每个单元进行分段调试,确保每个单元的运行正常。
2024年变电站电力设备调试方案

《变电站电力设备调试方案》一、项目背景随着电力需求的不断增长,为了确保电力系统的稳定运行,新建的变电站需要进行电力设备的调试工作。
本次调试的变电站为[变电站名称],该变电站采用了先进的电力设备和技术,旨在提高供电的可靠性和稳定性。
本次调试的主要目的是对变电站内的电力设备进行全面的检测和调试,确保设备的性能符合设计要求和国家相关标准。
通过调试,及时发现和解决设备存在的问题,为变电站的正式投入运行提供保障。
二、施工步骤1. 准备阶段(1)组织调试人员熟悉设备的技术资料、调试大纲和相关标准规范。
(2)准备调试所需的仪器仪表、工具和材料,确保其性能完好、精度符合要求。
(3)对调试现场进行清理和布置,确保安全通道畅通,消防设施齐全。
2. 一次设备调试(1)变压器调试- 测量变压器的绕组直流电阻,检查各相电阻是否平衡,与出厂值相比是否符合要求。
- 检查变压器的绝缘电阻,包括绕组对地绝缘电阻、铁芯对地绝缘电阻等,确保绝缘性能良好。
- 进行变压器的变比测量,核对变压器的实际变比与铭牌值是否一致。
- 进行变压器的空载试验和负载试验,测量变压器的空载损耗和负载损耗,检查变压器的运行性能。
(2)断路器调试- 检查断路器的外观,确保无损伤、变形和锈蚀。
- 测量断路器的绝缘电阻,包括断口间绝缘电阻和对地绝缘电阻等。
- 进行断路器的机械特性试验,测量断路器的分合闸时间、同期性、分合闸速度等参数,确保断路器的操作性能符合要求。
- 进行断路器的低电压动作试验,检查断路器在低电压下的动作可靠性。
(3)隔离开关调试- 检查隔离开关的外观,确保无损伤、变形和锈蚀。
- 测量隔离开关的绝缘电阻,包括断口间绝缘电阻和对地绝缘电阻等。
- 进行隔离开关的机械操作试验,检查隔离开关的分合闸操作是否灵活、可靠。
- 测量隔离开关的接触电阻,确保接触良好。
3. 二次设备调试(1)继电保护装置调试- 检查继电保护装置的外观,确保无损伤、变形和锈蚀。
- 核对继电保护装置的定值,确保定值设置正确。

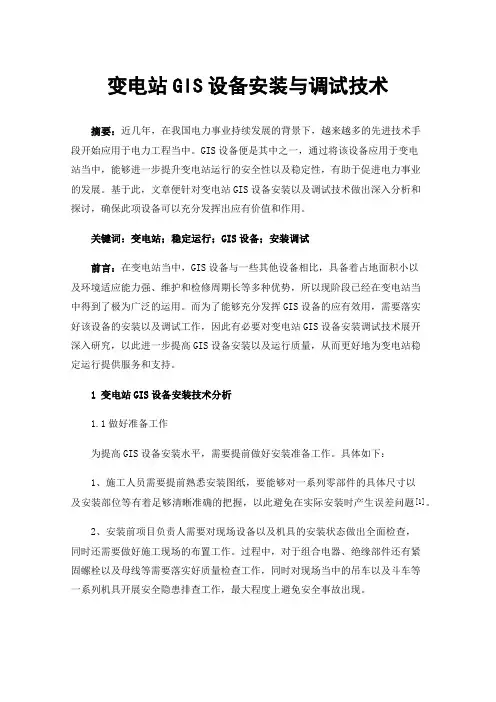

变电站GIS设备安装与调试技术

变电站GIS设备安装与调试技术摘要:近几年,在我国电力事业持续发展的背景下,越来越多的先进技术手段开始应用于电力工程当中。
GIS设备便是其中之一,通过将该设备应用于变电站当中,能够进一步提升变电站运行的安全性以及稳定性,有助于促进电力事业的发展。
基于此,文章便针对变电站GIS设备安装以及调试技术做出深入分析和探讨,确保此项设备可以充分发挥出应有价值和作用。
关键词:变电站;稳定运行;GIS设备;安装调试前言:在变电站当中,GIS设备与一些其他设备相比,具备着占地面积小以及环境适应能力强、维护和检修周期长等多种优势,所以现阶段已经在变电站当中得到了极为广泛的运用。
而为了能够充分发挥GIS设备的应有效用,需要落实好该设备的安装以及调试工作,因此有必要对变电站GIS设备安装调试技术展开深入研究,以此进一步提高GIS设备安装以及运行质量,从而更好地为变电站稳定运行提供服务和支持。
1 变电站GIS设备安装技术分析1.1做好准备工作为提高GIS设备安装水平,需要提前做好安装准备工作。
具体如下:1、施工人员需要提前熟悉安装图纸,要能够对一系列零部件的具体尺寸以及安装部位等有着足够清晰准确的把握,以此避免在实际安装时产生误差问题[1]。
2、安装前项目负责人需要对现场设备以及机具的安装状态做出全面检查,同时还需要做好施工现场的布置工作。
过程中,对于组合电器、绝缘部件还有紧固螺栓以及母线等需要落实好质量检查工作,同时对现场当中的吊车以及斗车等一系列机具开展安全隐患排查工作,最大程度上避免安全事故出现。
3、落实好现场清理工作,一般涉及到地沟以及地坪等区域,同时需要借助洒水等措施来达到防尘的目的。
除此之外,施工人员还应该对导体的加工作业做出严格管控,防止空心体当中的死角位置存在残留物,从而为后续施工奠定良好基础。
1.2做好支架以及模块安装作业在开展基础支架安装作业时,施工人员需先对支架外观开展仔细检查,避免存在弯折以及破损等较为严重的质量问题,从而确保支架符合相关标准和要求,然后再开展安装作业。
变电站调试方案

变电站调试方案1. 引言变电站是电力系统中的重要组成部分,用于将电能从发电厂输送到用户终端。
调试是在变电站建设完成后,为了确保安全运行和优化设备性能而进行的一系列步骤。
本文将介绍变电站调试的一般方案,并提供一些实用的建议和注意事项。
2. 准备工作在变电站调试之前,需要进行一些准备工作。
首先,确保所有设备都已经安装并连接正确。
检查所有电缆连接和接地系统。
清理设备和控制箱,并执行必要的绝缘测试。
3. 调试步骤3.1 开始调试前的准备在正式开始调试之前,准备好以下工具和设备:- 绝缘测试仪- 电能质量记录仪- 单相电源电压表- 多功能电表- 热红外摄像机3.2 断路器调试断路器是变电站中的关键设备之一,它用于控制和保护电路。
进行断路器调试时,需注意以下事项:- 检查断路器的机械操作是否正常,包括开合触头和锁定机构。
- 测试和校准断路器的过流和短路保护功能。
- 检查断路器的接地系统是否正常,确保接触电阻符合要求。
3.3 变压器调试变压器是变电站中的核心设备之一,用于变换电压水平。
对变压器进行调试时,应注意以下事项:- 检查变压器的接地系统是否正常。
- 检查变压器的冷却系统,确保油位、油温和油泵正常工作。
- 测试变压器的绝缘电阻和绕组间距离。
- 检查变压器的高压侧和低压侧电压是否符合设计要求。
3.4 继电保护装置调试继电保护装置是变电站中的重要组成部分,用于检测并隔离电力系统中的故障。
调试继电保护装置时,需注意以下事项:- 检查继电保护装置的接地系统是否正常。
- 测试继电保护装置的各种保护功能,包括过流、过载、欠频、欠压等。
- 校准继电保护装置的参数,确保其在正确的时间和动作特性下运行。
3.5 其他设备调试除了断路器、变压器和继电保护装置之外,还有一些其他设备需要进行调试。
这些设备包括电容器组、无功补偿装置、直流系统等。
在调试这些设备时,需参考其相应的技术规范和调试手册。
4. 调试结果验证在完成变电站调试后,需要对调试结果进行验证。
变电站GIS设备安装与调试技术

变电站GIS设备安装与调试技术1. 引言1.1 变电站GIS设备安装与调试技术在变电站GIS设备安装与调试技术方面,需要进行详细的准备工作,包括安装环境的清理、设备的检查和测试等。
在安装过程中需要注意避免设备受损或安装不到位,确保设备的安全运行。
调试步骤也至关重要,在调试过程中需要仔细检查各个部件的工作情况,以确保设备的正常运行。
随着技术的不断发展,变电站GIS设备安装与调试技术也在不断改进和完善。
但在实际操作中,可能会遇到各种常见问题,需要及时解决。
对于变电站GIS设备安装与调试技术的研究和发展具有重要意义。
在未来,随着电力系统的不断发展,变电站GIS设备安装与调试技术将会迎来更大的发展空间,为电力系统的安全稳定运行提供更强有力的支持。
2. 正文2.1 GIS设备安装前的准备工作GIS设备安装前的准备工作是确保整个安装过程能够顺利进行的关键步骤。
在进行GIS设备安装前,需要进行以下准备工作:1. 环境检查:在安装GIS设备前,需要对安装现场进行环境检查,确保安装区域符合设备的要求,包括通风、温湿度、地基等环境因素的检查。
2. 设备检查:在安装前需要对GIS设备进行全面的检查,确保设备的完好性和完整性,避免在安装过程中发现设备故障或缺件。
3. 安装准备:准备好所需的工具和材料,包括安装工具、绝缘材料、连接器等,以确保安装过程顺利进行。
4. 安全措施:在安装GIS设备前,需要制定详细的安全方案,包括安装人员的安全培训、安全设备的准备、紧急救援措施等,以保障安装人员的安全。
5. 安装计划:制定详细的GIS设备安装计划,包括安装步骤、时间节点、责任人等,以保障安装工作的有序进行和及时完成。
通过以上准备工作,可以为GIS设备的安装工作奠定良好的基础,确保安装过程顺利进行,同时也能够提高设备的安装质量和效率。
2.2 GIS设备安装过程中的注意事项1. 安装环境要求:在进行GIS设备安装前,必须确保安装环境符合要求,包括通风、温度、湿度等方面,以确保设备正常运行和延长设备寿命。
110kV变电站设备安装调试技术的要点、难点分析

110kV变电站设备安装调试技术的要点、难点分析摘要:变电站是将电力系统中的电流进行升降压的变电和配电处理,再由输电线路输出。
本文主要详细的分析了 110kV 变电站装置安装调试的时候出现的一些技术方面的问题,从一些相关方面而且根据这么长时间在电力装置安装调试以及电力系统设计时候的一些有用的经验。
关键词:110kV变电站;设备安装调试技术;随着社会的不断发展,人们对电的需求量在不断的增加,电网的结构也日趋复杂。
变电站在电网运行中起着重要作用,变电电气设备运行的好坏直接影响到电力能源的输送,进而影响人们的生产工作和生活,因此,必须要加强对变电电气设备的安装与运行维护技术研究,以确保变电站能够稳定的运行。
一、110kV变电站设备安装调试技术的难点1.底座与预制基础尺寸不匹配。
目前,我国的变压器并不是直接安装在地面上,通常安装在具有基础型的钢座上。
基础型的钢座焊接在接地干线上,并固定在地面上。
变压器则是利用螺栓固定在钢座上。
然而在安装变压器时,常会出现变压器底盘与钢座的尺寸不匹配的问题,影响设备的顺利安装。
2.安装过程的合理操作。
变电站加强对操作人员的技术培训,落实责任,完善质量管理体系,贯彻操作注意事项、安装事项,保障安装调试质量。
仪表等设备安装位置要严格遵守设计文件图纸规定。
然而安装调试过程中,由于技术人员对仪表不合理的敲击、震动,造成仪表安装的不牢固、不平正或是仪表与设备、线路管道或设备的连接、固定处受力不均,一旦遭到非正常的外力就会使得设备不牢固。
在穿线前没有对线路管路安装与链接其进行吹扫,清扫污物,进而对线路的链接造成影响。
电气设备安装地多尘、潮湿时,需要进行防潮防尘处理的却没有采取及时的防范措施3.缺少全面的电缆防护措施。
电力电缆通常是铺设在地下,在地下的电缆管孔,通常不被重视。
通常在安装电缆过程中,疏忽了对管孔的管理,而造成漏堵等问题,发生小动物误入和外部水渗入现象。
在铺设电缆时缺少与变电站的其他的工程相互之间的交流和配合,从而导致电缆沟内出现积水等隐患。
220kV变电站一次设备安装调试施工技术

220kV变电站一次设备安装调试施工技术麻强磊(河南中分仪器股份有限公司)摘 要:220kV变电站一次设备规格多样、数量庞大,安装调试工作较为复杂。
研究从220kV变电站一次设备运行中的典型问题出发,分析由安装操作不到位、调试施工不规范等造成的风险缺陷,研究母线、变压器、电缆及关键辅助装置的安装调试技术及施工要点,形成针对性管控方案,望在可视化监管和动态化评估基础上进一步提升设备安全性能及可靠系数,保障220kV变电站顺利投运。
关键词:变电站;一次设备;安装调试;施工技术;管理方案0 引言随着用电量需求的不断加大,220kV变电站运行压力逐渐上升,新增变电站项目数量逐年上涨[1 3]。
一次设备是220kV变电站运行的基础保障,其安装质量和调试效果直接影响着变电站运行的可靠性能和经济效益[4 6]。
为保证一次设备安装调试的科学性、安全性、可靠性和有效性,在施工时应严格依照技术规范,紧密结合现场情况,展开动态化安装及标准化调试,从而确保我国变电系统又好又快地建设及发展[7 8]。
1 问题分析1 1 变压器故障变压器安装调试过程中很容易出现由人员操作不规范、装配流程不科学等造成的接触不良、密封漏油、振动异响等缺陷,严重时甚至造成短路或接地故障,直接影响了变电系统的安全性、可靠性和稳定性。
尤其是在变压器油路安装过程中,若密封件规格不达标、油路内部堵塞、未按要求安装油枕或油箱密封度较差,均可造成变压器漏油,在安装调试过程中需全面重视。
1 2 断路器故障断路器安装调试过程中,若分合闸线圈接线错误、电压电流不匹配、零部件接触不良等,均可造成断路器误动或拒动,严重时甚至造成变电系统大面积瘫痪,已经成为新时期220kV变电站安装管控的重中之重。
从2022年本地区变电站故障统计数据来看,由分合闸线圈故障引起的断路器事故占总体的4/7,由电压电流异常引起的断路器事故占2/7,受外部磁场干扰、环境干扰等引起的断路器拒动事故占1/7。
变电站电气设备安装和调试要点

变电站电气设备安装和调试要点变电站电气设备安装和调试要点引导语:电气工程师考试分为基础考试和专业考试。
以下是店铺整理的变电站电气设备安装和调试要点,欢迎参考!一、电气设备安装调试前的准备工作许多时候我们对电气设备安装过程做到了谨慎,却忽视了其准备工作。
其实开箱验收设备是十分必要的,当电气设备运抵到现场,施工方应组织有关专业人员共同进行设备的开箱验收,有些人认为这是多此一举,其实不然,这么做是为了从一开始就确保电气设备保质保量。
在验收时有关人员要按照订货合同上注明的型号、数量等仔细核对,并记录是否有不符合要求的物件,验收完毕好要保管好这些物品。
在做准备工作时,要将相关的资料准备充分,充分的准备可以便于及时根据现场突发情况做出安排,并且管理人员也可以做好现场监督,防止出现安装与图纸出现差异的状况。
在正式开工前,技术人员必须根据工程的进展编制施工图纸的交付进度, 在这个基础上,做好一系列的计划,使工程可以有序进行。
如果准备工作到此还是不够的,技术人员还应根据相关施工质量、安全等文件的要求,编制一套符合规定的工艺安装标准和效果图,制定好工艺细则以便实施。
进场员工虽然可能会出现交叉施工,但必须保证安装效果达到统一标准,尽量缩小和避免工艺水平的上的差距。
二、关于安装调试工序上的安排在落实好电气设备安装调试的准备工作后,在工序上可以按照不同的电气设备种类进行安装:1、高压设备的安装我们日常所指的一次设备可直接用于生产和使用电能,其实大致可以分为三类:一是变压器和电流互感器的交换设备;二是高、低压开关的控制设备;三是譬如常见的避雷器,它实质上可以称为是保护设备。
因为它们在日常生产生活中国出现的机率较高,所以安装要点技术人员基本都掌握,主要就是在调整好一次设备基础后,我们的技术人员就开始进行安装调整试验和设备连线,完成了这些之后,对主变压器还有辅助设备最后进行安装调试。
2 、低压设备的安装在进行低压设备的安装前,我们的技术人员首先要进行准备工作,对户内的高压开关柜进行调试,看似简单的步骤其实十分必要,外母线桥是最后安装的。
变电站设备安装与调试技术初探

变电站设备安装与调试技术初探摘要:变电所电气设备的安装调试工作极为重要,它关系到电力系统自身是否能正常工作和安全运行,也会影响到千家万户的生活。
所以变电所电气设备从安装前的设计、安装的进程、安装后的调试,每一项工作都至关重要。
本文将从几个方面结合自己在电力设施安装调试过程中的一些做法,探讨了变电所电力设施安装调试运行过程中一些做法和该注意事项,与大家共勉。
关键词:变电所电气设备的安装与调试电气设备的维护现代的变电站自动化程度极高,它是经过电力企业精心规划、设计并优化的。
在电力企业规划下,变电站所进的电气设备都是自动化程度高的设备产品,现代社会,科技更新很快,只有选择科技含量高的设备才可以与现代化、科技化产品相衔接。
这样就可以减少后期设备的投入,这些先进的电气设备能在很多年后也不会被淘汰。
这样就为变电站节省了很大一部分二次投入资金。
电力企业在变电站的电气设备安装之前,就要对安装工程进行规划与设计:首先,根据变电站所辖范围用电的需求选择主变压器的台数多少、容量大小以及型号规格。
如果变电站辖区人口多,用电量大,主变压器台数就要增加,容量要加大,反之亦然。
所以要多方考量,看看辖区用电高峰时与低谷时的数据,就可以做出判断,还要有远见,不能仅仅局限于眼前,还要考虑未来的发展趋势。
其次,对变电站的环境进行考量,看看变电站的选址与其他工程是否有冲突,比如大型燃气公司附近就不适合建变电站,或者人口密集地区也不适合建变电站。
变电站的选址要符合国家的土地规划与城镇规划的要求。
还要与附近环境相谐调。
再次,对主接线电路的设计选择,一个变电站的主接线电路工程设计最为重要,从技术可靠性、经济合理性、施工可行性等方面进行综合比较,确定比较合理的主接线方案,确定主接线方案的运行方式。
最后,进行施工安装。
变电站在进行设备的安装时,大量的电力器材和电力工具材料都会随之而来,比如大件就有;变压器、成捆的电力电缆、汽车吊、钢丝绳、卷扬机等。
变电站GIS设备安装与调试技术

变电站GIS设备安装与调试技术随着电力行业的发展,变电站在电力系统中起着至关重要的作用。
而GIS(Gas Insulated Switchgear)设备作为变电站中的重要设备,更是发挥着关键的作用。
GIS设备采用气体绝缘技术,具有占地面积小、运行可靠、接地电压低、维护方便等特点,因此被广泛应用在各类变电站中。
为了确保GIS设备的安全运行和稳定性,其安装与调试工作显得尤为重要。
本文将重点介绍变电站GIS设备的安装与调试技术,以期为相关工程技术人员提供一些有益的参考。
一、GIS设备安装1. 场地准备在进行GIS设备安装前,首先需要对设备的安装场地进行充分的准备。
这包括对场地进行平整、打地基和进行防腐防锈处理等工作。
对于地理环境复杂的地区,还需要采取相应的防护措施,确保设备的安全稳定安装。
在进行地基处理时,需特别注意排水系统的设置,以确保设备周围的排水畅通,防止因积水造成GIS设备绝缘破坏和设备损坏。
2. 设备吊装安装GIS设备在安装时需要进行吊装操作,因此需要选用合适的吊装设备,并根据设备的要求进行合理的吊装安装操作。
在吊装过程中,需要注意设备的防护,确保设备在空中运输时不受到损坏,同时还需要保证吊装的平稳和安全,避免安装过程中发生意外。
3. 接地处理GIS设备在安装时需要进行接地处理,有效的接地可以降低设备的感应击穿电压,提高设备的绝缘水平。
在接地处理时,需要根据设备的要求进行铜排的焊接和接线操作,保证设备的接地可靠性。
4. 气室组装GIS设备的气室组装是设备安装中的关键环节,气室组装的质量直接关系到设备的使用寿命和运行稳定性。
在进行气室组装时,需要根据设备的要求进行组装顺序和标准,避免因错误的组装操作导致设备的故障和事故。
在组装过程中需要对设备进行检查和调试,确保气室的密封性和操作性。
5. 电气连接GIS设备安装完成后,还需要进行电气连接的工作。
电气连接包括设备内部的接线和设备与外部电力系统的连接。
变电站一次设备安装调试施工技术

变电站一次设备安装调试施工技术陆丰云(广西建宁输变电工程有限公司,广西南宁530022)应用科技喃妻】变电站一次设备是指莨接生产、输送和分配电能的设备。
它在电能的运行中担负十分重要的任务,对于一次设备的安装和调试的好坏将直接影响电能的输谜效果,文中浅析了变电站一次设备的组成。
以及各个设备安装情况和调试情况和安装调试需要注意的问题。
睽翅阑】变电站;一次设备;电力安裳;调试1引言电力系统中一次设备的是指,主要包括发电机、电力变压器、断路器、隔离开关、母线、电力电缆和输电线路等。
二次设备是指能够对一次设备进行控制、保护、调节和监察测量的设备,它包括控制开关、继电保护和自动装置、;则量仪表、信号器具等。
二次设备由电流和电压互感器与一次设备取得电的联系。
~次设备及其相互连接的形成回路称为一次回路o.由二次设备按规则相互连接对一次设备实行监控、保护和调解的电气回路称为二次回路。
变电站一次设备在电能的运行中担负十分重要的任务,本文结合实际的一些工作经验来阐述关于变电站一次设备实行安装调试的技巧和需要注意的问题。
2施工准备要了解变电所工程实施所在地的气候情况,站区地势如何,地质条件如何,地震烈度大概多少,交通状况等等。
为了保证工程如期完工,要求土建和电力搞好合作,合理安排进程并制定安全措施。
旋工过程使用的电源宜采用接零保护系统引到现场。
要保护好成品,尽量少返工,才能提高工作效率。
按施工的实际情况与施工图纸紧密结合,如发现不符要及时整改。
3一次设备的安装3.1母线安装母线安装前要做好准备工作,准备是否充分将直接影响到施工质量的进度。
在安装母线前要准备一些工具用来校正和煨弯母线,这些工具有时需要自己制作。
安装要用的母线有部分可能会变形,数量少时可手工校正,数量多时就要用母线校正机校正。
方法就是把需要校正的母线放到机器上,用千斤顶将母线校正。
在安装过程中需要用弯曲的母线,人为不能实现或弯曲度不够需要用母线平弯机校正。
电力工程变电站一次设备安装调试施工技术_1

电力工程变电站一次设备安装调试施工技术发布时间:2021-01-20T11:31:44.787Z 来源:《基层建设》2020年第26期作者:莫杨坤[导读] 摘要:目前,由于国家经济水平的持续提升,国家有了更多的财政资金可用于基础设施的完善。
湖南电力物流服务有限责任公司湖南株洲 412000摘要:目前,由于国家经济水平的持续提升,国家有了更多的财政资金可用于基础设施的完善。
而电力工程,已经成为当前人们生活生产建设必不可少的基础设施,因此,为了使我国人民生活水平质量可得到再次提升,满足当前经济发展以及人民生活的需要,就务必要进行电力工程的建设。
在电力系统的具体运作过程中,变电站是最重要的构成部分,具有至关重要的作用,在确保供电稳定性方面发挥着不可替代的作用。
因此,就涉及到一次设备的安装、调试施工技术。
在其实际的运作过程中,变电站会由于长时间的使用,或者其他因素的影响产生故障问题,对供电质量产生影响,使我国供电企业发生经济损失,不利于供电企业的持续发展。
因此,本文主要对变电站在进行一次设备的安装与调试过程中,所使用的施工技术做简要分析,将故障发生概率大幅降低,使电力行业进一步发展,确保供电企业可获得较高的经济收益及以社会效益。
关键词:电力工程;变电站;一次设备安装调试引言一次设备,主要是指在供电系统中对应的配电、发电以及输电系统所使用的对应设备,比如发电机、电力电缆、母线以及变压器等多个设备。
与之相对的测量仪表、信号设备等,用来测量功能以及控制、承载,这类设备属于二次设备,这是相对于一次设备而言的。
在供电系统中,一次设备不仅要实现电能的变换以及输送,还要对电能进行有效分配,就需要进行一次设备的安装以及调试,这与一次设备的稳定运作、供电质量有着直接关系,对供电系统的稳定性、安全性产生直接影响。
因此,本文对变电站一次设备的调试以及安装工作进行简要的技术分析,从而为业内人士提供相应的参,。
确保其调试与安装施工技术的质量和效率。
变电站电气设备安装技术与质量控制

变电站电气设备安装技术与质量控制摘要:稳定运行电力系统,是社会发展的基础,伴随电力系统覆盖范围逐渐扩大,变电站建设难度提升,电气设备安装作为变电站建设关键,控制安装质量至关重要。
相关人员应正确认知电气设备安装质量控制重要性,以适应变电站运行需要。
基于此,下文将对变电站电气设备安装技术与质量控制策略展开详细的分析。
关键词:变电站;电气设备;安装技术;质量控制当前社会不断进步,人们对电力能源的需求越来越大,电力系统电气设备安装与调试是维持电力系统正常运行的重要内容,要注重保护调试、回路传动调试、智能变电站的调试工作,掌握具体的安装方法,针对实际安装调试过程中存在的问题进行分析。
保证电气设备以及整个电气系统的安装质量,确保其安全稳定可靠运行。
1 变电站电气设备安装与调试技术应用的重要性1.1 保障变电站与电气设备的安全稳定运行当前我国经济迅速发展,人们对电力设备的质量和安全越来越重视,整个变电站运行过程中,电机设备属于变电站的器官,严重影响各个环节的正常运行,主要包括发电设备、输电设备、变电设备。
我国经济的迅速发展,各个行业的用电需求不断增加,用电规模不断扩大,一旦发生电气设备故障问题,会造成严重的损失。
通过变电站电气设备安装与调试技术的应用,能够针对变电站进行良好的掌握,保证变电站的正常运行,提高电气设备的质量以及安全性、稳定性。
1.2 保证电力用户的安全稳定运行变电站在运行过程中,需要持续开展电能生产过程的测试、测量、调节、控制保护工作,为了持续维持电力供给,通过电气设备的安装调试,使工作人员对整个变电站运行状况进行监控,实现电源输电线、路配电线路等工作内容的有效结合,确保所有用户的安全用电以及实现所有地区电能的互相监控、调控、转换,保证电力用户的安全稳定运行。
2 变电站电气设备安装质控的特点(1)变电站电气设备安装工作落实规范化质量控制机制,能更好地减少后期运行维护的难度,降低工作人员维护养护的工作压力,进一步打造良好的电气设备安装作业模式,发挥相应电气设备的应用效能,一定程度上提高设备的使用效率并延长使用寿命,优化变电站综合效益。
110kV变电站设备安装调试技术的要点、难点分析

110kV变电站设备安装调试技术的要点、难点分析摘要:变电站一次设备的主要任务有电压调节和电力能源输送。
为了能够让110kv变电站的安装的质量落实到位,就需要相关的工作人员的相关的知识以及工作经验扎实到位,这样才能将在安装的时候出现的各种问题很好的解决,不损害到一次设备安装质量。
因此,安装以及调试好110kv变电站设备这个过程的深入研究有着很大的意义。
关键词:110kV;变电站;设备;调试技术;难点1安装主变前检查的技术重点1.1运输过程中的三维冲击的记录变压器自出厂以后,一般来说,都需要经过长时间的运输,才能过到达安装现场,现如今主要求的出厂110kV的变压器基本上都是免吊芯变压器,最多有可能会做一些器身检查,但是器身检查总是会加大工作量,施工的条件不好更有可能造成变压器油污染、变压器受潮等情况。
所以,监测在变压器运输的过程中就显得尤为重要,解决这些问题的最好方法是在运输途中加装三维冲击记录仪,与此同时,要更为严格的控制运输车辆的速度。
这就产生了以下几点要求。
①要求监控变压器三维冲击记录仪可靠准确。
②要求监控变压器的三维冲击记录仪,在变压器就位后,便可以拆除。
③要求记录清楚主变压器从出厂到就位的时间,尤其是主变压器的安装就位时间。
④要求工作人员做好记录分析。
⑤要求对其记录一定是全程记录。
⑥要求记录垂直、横向、运输等方向有没有超过3g。
只有达到以上要求,我们才可以准确了解到变压器的内部有无伤损,变压器是否需要做检查,明确责任。
在施工的过程中,工作人员如果在主变压器未就位时就将三维冲击记录仪拆除,在记录仪记录数据残缺的情况下,会造成检测变压器内部问题和变压器进一步施工的麻烦。
1.2安装变压器之前对变压器油进行检查①要求对变压器本体油,应进行色谱检查分析、采样简化检查分析,随之记录相应结果。
②对于变压器的补充用油,也要进行采样简化分析,并且记录结果。
③要求工作人员,检查出场记录,查看补充用油和本体油是否是同一批次、同一品牌的用油。
变电站设备安装与调试技术初探

Q: ! §
动力 与 电 气工 程
SCl EN CE & TE CHN0LOGY 安 装 与调 试 技 术 初探 ①
蔡 明 媛 ( 日照 供 电公司 山东 日照 2 7 6 8 0 0 )
摘 要 : 变 电所 电气设备 的安装 调试 工作极 为重要 , 它关 系到 电力 系统 自身是 否能正 常工作和 安 全运行 , 也会 影 响刘千家 万 户的 生活 。 所 以 变电所 电气设备从 安 装前 的设计 . 安装 的进程 . 安 蓑后 的调试 , 每一 喷 工作 都 至关重要 。 本 文将从 几个 方 面结合 自己在 电力设施 安 装 调试过 程 中的一些做 法 , 探讨 了变电所电 力设施安 装 调试运 行过 程 中一 些做 法和茁 注意 事项 , 与大家共 勉 。 关键 词 : 变电所 电气设备 的安装 与调试 电气设备 的堆护 中图分类号 : T M6 3 文 献标 识 码 : A 文章 编 号 : I 6 7 2 - 3 7 9 1 ( 2 0 1 3 ) 0 5 ( c ) 一 0 1 2 9 — 0 1 现 代 的 变 电 站 自动 化 程 度 极 高 , 它是 经过 电力 企 业 精 心 规 划 、 设 计 并 优化 的 。 在 电力企业规 划下 , 变 电站 所 进 的 电 气 设 备 都 是 自动 化 程 度 高 的 设 备产 品 , 现 代社 会 , 科技 更新很快 , 只 有 选 择 科 技 含 量 高 的 设 备才 可 以 与 现 代 化 、 科 技化 产 品 相衔 接 。 这 样就 可以减 少后期设备 的投入 , 这 些 先 进 的 电 气 设 备 能 在 很 多年 后 也 不 会 被 淘 汰 。 这 样 就 为 变 电站 节 省 了很 大 一 部 分 二 次 投 入资金 。 电 力 企 业 在 变 电 站 的 电 气 设 备 安 气 设 备 以 及 物 品准 备 过 程 : 当 电 力 设 备 运 到现场 后 , 一 定 要 组 织 有 电 气 设 备 安 装 调 试工程 监理参加 的甲 、 乙 双 方 到 场 的 设 备 开箱验 收 。 双方要按 照订货 实际需要合 同 仔细核 对用来的货品 的名称 、 型号 、 数量 , 并 指 派 专 人 做 好记 录 , 保管好随箱物品。 对 那些 与工程所需不 符的产 品进行登记 , 发 回或 者 调 货 。 货 品验 收 工 作 丝 毫 容 不 得 大 意, 关 系 到 工程 进 程 顺利 与 否 。 设备 安 装 : 首先进行主接线的连接 , 一 切准备就绪后. 严 格 按 照接 线 图来 连接 , 在 连 接 时 不 能 让 电缆 上 的 绝 缘 层 擦 破 。 其次 , 在 主 接 线 路 连接 好 以后 , 进 行 电气 的安 装 , 也要严 格根据设计 图纸的要 求 , 安 装 设 备 准确到位 , 力 求零 误 差 。 断 路 开 关 在安 装 的 过程中更要注重, 如果安装过紧 , 那就 会使 开 关 内 部 常 出现 齿 轮 咬 合 不 良的 现 象 , 导 致 三 项 电 流 不 同期 , 这 就 要 求 安 装 断 路 开 关松紧适度 。 在安 装 完 毕 后 , 还 要 按 照 说 明 书进行 全面工程的调 试 , 以 检 验 工 程 是 否 符合变 电站的预定要求 。 在 变 电站 电 气 设 备 的 安 装 过 程 中 , 变 压器的 安装是至关重 要 , 变 压 器 在 运 进 变 电所过程中 , 不能 有 大 幅 度 的 倾 斜 与振 动 , 它的 内部结构很 灵敏 , 如 有 大 的 倾 斜 与振 动就会 变形 。 所 以 在 安 装 前 就 设 计 好 变 压 器的安 景方 向, 不 能 临 时 转 换 变 压 器 的安 装方 向 , 在 运 进 变 压 器 室 之 前 用 机 械 来 牵 引, 牵 引 的 着 力点 应 在 变 压 器 重 心 以 下 , 以 防倾斜 , 否 则 就 会 影 响 整 个 变 电 所 安 装 工 程的进度。 在 进 变压 器 室时 , 最好利用塔 吊 进行垂直升降安装, 轻移轻放 , 避 免 大 幅 度 的振动 , 应 注 意 变 压 器 的 安 装 方 位 和 距 离 墙 的尺 寸 与 图纸 相 符 , 允许 误 差 应 该 在 图 纸 标 注 的 范 围之 内 。 设备调试 : 在 变 电 站 电 气 设 备 安 装 完 毕后, 看 透 图纸 , 最 后 对 照 图 纸 先 对 自己 的 设备 的 内部接线做 一个 整体的检 查( 其 实 就 是 参 看 图纸 对 照实 物 实 际接 线) , 最 后 还 要熟练 掌握设备 上所使用 的各种仪表 。 变 压 器送 电试 运 行 前 应 该 做 全 面 检 查 , 确 认 符 合试 运 行 条件 时 方 可 投 入 运 行 。 变 压 器 在试运行前 , 还 要进 行 一 系 列 检 查 , 查看 各 种单据是否齐全 , 数据与安装要符合, 确 保 室 内无 杂 物 , 变压器及其附件无缺损, 变 压 器 一、 二 次 引线 相 位 正 确 , 绝缘 、 接地 线 良 好, 通风设施安装完毕 , 这 些 工 作仅 是 基 本 工作 , 最 为 重要 的是 检 查 短 路 开 关 , 在 变 压 器 的损坏 的原因中 , 绝 大 多 数 是 由于 变 压 器 发 生 了 出 口短 路 的 大 电 流 冲 击 造 成 的 。 所 以 要 采取 切 实有 效 措 施 防 止 变 压 器 出 口 短路 。 在以上基础 上 , 一 定 要 按 照 设 备 的 安 装规范或者要 求安装 设备、 敷 设 电缆 及 接 线( 接 线前 一 定 要 有校 线 这 个步 骤 ) 。 在 确 定 设 备 外 观完 好 接 线 正 确 外 来 信 号 正 常 的 前
浅谈变电站电气设备的安装与调试

电气设备作 为变 电站的重要组成部分 ,其安装质量 与整 个 变电站电力运行都有 着十分密切 的联系。 正因如 此, 近 些年来我 国电力企 业普遍加大 了对变 电站 电气设备安装调试工 作的管理 力度 。 做好 变电站 电气设备安 装调 试前的准备 工作 , 恰 恰是从 电 气设备 的源头人手 , 确 保电气设备 的质量 , 为安装调试工作能够 顺利进行 奠定坚实的基础。要做好 电气设备安装调试前 的准备 工作, 则可以从 以下几 点入 手 : 第一 , 做好 电气设备 的开箱 验收 工作 。 在验收过程 中, 相关技术人员必须 要按 照电气 设备 的实际 订 货合 同 , 核 对其所注 明的型号 、 数 量是否吻合 , 并且 详细记录 是否有不符合要求的物件 , 验收 完毕后记录备案且妥善保 管。 第 二。 在电气设备 未到 变电站 时 , 应 该先准备 好与电气设备有 关的 资料 , 以便 及时处理现场可能发生 的突发情况 , 更好 地进行现场 管理监督工作。第三 , 在正式开工前 , 电气 施工技术 人员必须 根
电气 设备作 为变 电站的主要组成部分 , 其安装 、 调 试的质量 直接 影响着变电站电力系统 的安全运行情况 。 正 因如 此 , 确保 变 电站 电气 设备的 安装 质量就显得尤为重要o
1 变 电 站 电气 设 备 安装 调 试 前 的 准备 工作
2 . 2 变电 站母 线 安装 技 术要 点
与调 试工作。 尤其是在实 际建设施工 中, 往往会 出现电气施工技
装与调试 工作 , 确保电气设备的安装质量 , 对进一 步提 高变电站
整个 电力系统 的安全 运行 有着十分重要的影响。 所以, 在变电站
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
变电站设备安装及调试技术的探讨摘要:本文对110kv变电站设备安装调试过程中的技术问题分析,从几个方面并结合了长期的在电力设施安装调试以及电力系统设计过程当中的经验,分析了变电所电力设施安装调试的运行机制以及其重要性。
关键词:变电站设备安装调试技术一、变压器安装1、施工步骤施工准备—变压器本体就位安装-油处理—排放残油—注油排氮—放油—变压器内部检查—有载调压装置检查—附件安装—真空注油—热油循环—补油—静置2、施工方案a、施工准备工器具、施工机械、材料准备齐全;油罐、油处理系统、真空系统准备完善;附件的清点、运输、清洗、检查、试验完成;对充氮的变压器设专人负责监视和保持压力。
b变压器本体安装1)变压器运到现场后,检查运输监视压力表值,保证气压在20kpa (20℃时),检查运输冲撞记录仪是否超过允许值范围(3g),检查所有止动装置是否在正常位置,检查是否有明显的外部损伤,表漆是否有损伤。
2)变压器运到现场后,检查主变壳体有无损伤、变形、开裂,如有应停止卸货,并将具体情况通知运输部门及厂家。
3)变压器零部件应合理摆放,并作详细验收记录。
4)安装工作开始前,又施工负责人召开技术、安全交底,由厂家技术人员介绍产品特点和安装工作中应注意事项。
5)施工现场应合理布置,滤油机应设临时工棚,滤油机设专线供电。
6)现场配备适量的防火器材,并在主变及滤油机附近设“严禁烟火”标示牌。
7)清洁变压器附件的油污及尘土等杂物。
8)用千斤顶顶推法将变压器推到规定位置就位。
c、油处理用压力式滤油机对变压器油进行两次过滤(滤掉大部分的杂质)并注入事先准备好的油罐,再用高真空滤油机进行热油循环处理,油的一般性能分析,可依据出厂资料,但各罐油内的油经热油循环处理后实测数据须满足规范规定的技术指标并提交油的试验报告。
d、注油排氮打开箱盖顶部的碟阀,排氮。
从油箱下部注入经处理且合格的变压器油,到箱盖顶部的碟阀出油为止。
e、放油放油前先进行热油循环,提高器身温度,使之高于周围气温10--15℃。
从放油时起开始计算铁芯暴露时间。
相对湿度:70%以下16小时。
f、变压器芯部检查在外部检查均完好的情况下,进行芯部检查。
如厂家有特殊要求无需进行芯部检查的,可以不进行芯部检查,但需要征得建设单位同意并要求厂家出具质量保证函件。
芯部检查时从人孔进入,进入前箱体内的氮气必须用干燥空气排尽。
芯部检查主要检查以下内容:运输支撑和器身各部分应无移动现象,拆除运输用的临时防护装置和支撑,并经清点,作好检查记录;所有螺栓应紧固,并有防松措施,绝缘螺栓应无损坏,防松绑扎完好;铁芯应无变形,铁轭与夹件间的绝缘良好;检查铁芯无多点接地;铁芯外引接地的变压器,拆开接地线后,铁芯对地绝缘应良好;打开夹件和铁轭接地片后,铁轭螺杆与铁芯,铁轭与夹件、螺杆与夹件间的绝缘应良好;当铁轭采用钢带绑扎时,钢带对铁轭的绝缘应良好;打开铁芯屏蔽接地引线,检查屏蔽绝缘应良好;打开夹件与线圈压板的连接,检查压钉绝缘应良好;铁芯拉板及铁轭拉带应紧固,绝缘良好;绕组绝缘层应完整,无缺损,变位现象。
各绕组应排列整齐,间隙均匀,油路无堵塞。
绕组的压钉应紧固,防松螺母应锁紧。
检查铁心的绝缘电阻,通过套管向外部引出的铁心及夹件结构件的接地端子和油箱之间的绝缘电阻,用1000v摇表测定,确认都在200mω以上。
绝缘电阻测定后,在油箱外部,通过接地导体用螺丝可靠地紧固在油箱上进行接地。
引出线的绝缘包扎牢固,无破损,拧弯现象,且固定牢固,固定支架应紧固,其裸露部分应无毛刺或尖角,焊接应良好。
检查各部位应无油泥,水滴和金属末等杂物。
绝缘围屏绑扎牢固,围屏上所有线圈引出处的封闭应良好。
g、有载调压装置检查开关接触良好,分接引线正确,限流电阻完好,无断裂现象。
h、附件安装变压器零部件安装应在制造厂技术人员的指导下进行如下部件安装。
散热器安装:取下变压器本体上与散热器相连结的法兰上的封板,按零件编号和安装标志,安装油管、蝶阀、支架、散热器及潜油泵等,最后安装加固拉线,并调节散热器的平行与垂直度,吊装散热器时,必须使用双钩起重法使之处于直立状态,然后吊到安装位置,对准位置后再装配;调整位置后,先拧紧散热顺与油泵相接处的螺栓,然后再拧紧散热器与变压器上部阀门相接处的螺栓;整个散热调整、固定牢固之后,方能取下吊车挂绳。
气体继电器的安装:气体继电器在安装前应重新检验整定,气体继电器应水平安装,其顶盖上的标志箭头应指向储油柜,于联管的连接应密封良好。
储油柜的安装:安装前应将储油柜内壁擦拭干净,吊装储油柜的支架,用螺栓紧固在油箱顶上,再将储油柜安装在支架上;安装呼吸器连管,连管的下端安装呼吸器,呼吸器中的储运密封圈必须拆除,在玻璃筒中加干燥的变色硅胶;在储油柜下部的蝶阀上,连接气体继电器的管路及安装气体继电器;在储油柜的集体室上,安装排气管路,注油管和排油管路,并在它们的下端分别配上相应的截止阀;油位的指示应与储油柜的真实油位相符,不得出现假油位。
升高座的安装:安装升高座前应先做电流互感器试验,电流互感器出线端子板应绝缘良好,其接线螺栓和固定件的垫块应紧固,端子板密封良好,无渗油现象。
安装升高座时,应盘好引出线,以便安装套管。
升高座安装中应详细记录,确保安装后从外观能正确判断其极性。
安装升高座时,注意密封垫放置的位置应正确,电流互感器的铭牌位置向油箱外侧,放气塞的位置应在升高座最高处。
i、真空注油真空注油必须在变压器总装配全部结束后进行。
全部附件安装完后,在确认变压器和有关管路系统的密封性能良好的情况下,方可进行抽真空。
将试验合格的新油从变压器的油箱下部的活门注入,同时打开油箱顶部的蝶阀排气。
注入油面高度应能浸没器身,离箱顶200mm;注油结束后静置24小时才能排气;油气密封试验;继续注油至储油柜油面线的30﹪处。
在箱顶进油阀处加一真空阀后,再连接真空管道。
以便在对油箱抽真空前,单抽管道真空,以查明真空系统是否能达到实际的真空度。
在对油箱抽真空的过程中,应随时检查有无渗漏(听泄漏声响),抽真空时,将油箱内抽成0.02mpa,然后按每小时均匀地增高0.0067mpa至当真空度达到1托以下,不应停真空泵,而在真空泵继续运行的条件下、保持真空度0.101mpa,应不小于24小时。
分接开关的注油应根据其说明书和现场制造厂技术人员指导与主油箱同时进行或单独进行。
j、热油循环变压器通过上部和下部的滤油阀与滤油机连成封闭环形,油循环的方向从滤油机到变压器顶部,从变压器底部到滤油机。
关闭冷却器与本体之间的阀门,打开油箱与储油柜之间的蝶阀。
将油从油箱底部抽出,经真空滤油机加热到60~70℃,再从油箱顶部回到油箱。
每隔4小时打开一组冷却器,进行热油循环。
油循环直到通过油量对应于油箱总油量的两倍以上的循环时间。
由于油中的水分及气体,不断被真空滤油机排除。
因此油中水分及气体不断呈下降趋势(平衡进展速度缓慢,长时间才能见效)。
净油设备的出口温度不应低于50℃,油箱内温度不低于40℃,热油循环时间不少于48h。
经热油循环处理后,如油的指标达到本章节油处理的规定后,可不进行热油循环。
相反地则适当延长热油循环时间。
k、补油通过储油柜上专用阀门进行补油,注至储油柜标准油位(根据油温度曲线)。
l、静置变压器停止热油循环后宜静放不少于24小时,变压器静放后,应打开气塞放气,并应同时启动潜油泵,以便冷却器中残余气体排尽。
二、电缆敷设、接线及电缆通道安装电缆敷设接线是电气安装工艺和质量的显著表征,其与电缆导管的敷设安装、电缆桥架的安装以及电缆防火工作都有着直接的联系,为此电缆通道、电缆敷设接线的施工方案作如下整体的考虑。
1.电缆通道安装要求。
a.电缆通道安装前应对电缆敷设路径进行充分的校核,当设计深度不够时,应与设计院协商并做好处理;b.电缆支架应安装牢固,横平竖直;托架支吊架的固定方式应按设计要求进行。
各支架的同层横档应在同一水平面上,其高低偏差不应大于5mm;c.托架吊架沿桥架走向左右的偏差不应大于10mm;d.梯架(托盘)在每个支吊架的固定应牢固;梯架(托盘)连接板的螺栓应紧固,螺母应位于梯架(托盘)的外侧;e.当直线段钢制电缆桥架超过30m,应有伸缩缝,其连接宜采用伸缩连接板,电缆桥架跨越建筑物伸缩缝处应设置伸缩缝;f.电缆支架全长均应有良好的接地;g.电缆导管均应使用热镀锌钢管,其镀层厚度及质量须严格把关。
2.电缆敷设的规定及要求。
a.电缆敷设时的弯曲半径应符合设计要求,当设计不明确时,以国标为准;b.电缆穿管敷设时,应适当用润滑脂;c.电缆在支架或桥架上敷设时,其分层应满足设计要求,分层按电压等级依次为:高压动力电缆,低压动力电缆和控制电缆;d.电缆敷设应排列整齐,尽量减少交叉,电缆沿线用尼龙扎带固定,尼龙扎带的绑扎方向应一致,排列整齐;e.电缆标识牌的装设应符合承包商的要求,电缆终端头,电缆接头等地方应装设标识牌,标识牌上内容应符合设计要求,标识牌应清晰不易脱落,应能防腐,挂装应牢固。
三、接地装置施工技术措施1.接地干线和接地极埋深均应满足设计要求。
2.作为接地网络干线的接地体之间的距离不小于5m,接地体与建筑物之间的距离不小于1.5m,接地体与避雷针之间的距离不小于3m。
3.接地干线、接地引线、接地极之间采用焊接连接,焊接前应清除焊接面的铁锈和污物,焊缝应平正且无间断,焊接完毕应清除焊渣,并在焊接处涂以沥青漆。
4.接地干线、接地引线之间搭接长度不小于100mm,且焊接面不少于3面,接地极与接地干线的连接应用管箍,管箍与扁钢的连接应用45度角焊,其焊接高度与扁钢厚度相同。
5.接地体可利用以下自然接地体:埋设在地下的金属管道(可燃或有爆炸性介质的管道除外);与大地有可靠连接的建筑物及构筑物的金属结构。
四、高压盘柜安装1.盘柜安装工艺流程。
a.盘柜到现场后,应放在通风干燥仓库内存放;b.盘柜安装前,检查基础尺寸应符合设计要求,基础型钢不平度、不直度,中心线误差,与地面标高差符合要求;c.开关柜安装前,对其处理,机械部件及电气部件进行检查,机械部件动作应固靠灵活,闭锁可靠,电气设备型号规格符合设计要求,电气各种触头接触紧密良好,仪表防震措施可靠;d.二次回路等对地及安全距离符合要求,否则应予调整。
2.盘柜安装主要技术要求。
a.开箱时,检查盘的型号、规格,并做好记录;b.间隔布置符合设计要求;c.盘垂直度偏差不大于1.5h/1000(h为盘高);d.相邻两盘顶部水平误差不大于1mm,成列盘顶部水平误差不大于4mm;e.相邻两盘面不水平度为零,成列盘盘面不平度不大于4mm;f.盘间接缝间隙目测上下两点不大于1.5mm。
五、结束语电气安装工程施工完成后,要进行试运行工作,试运行是对电气装置及电气装置安装工程施工质量的检验。
