建筑设备监控系统

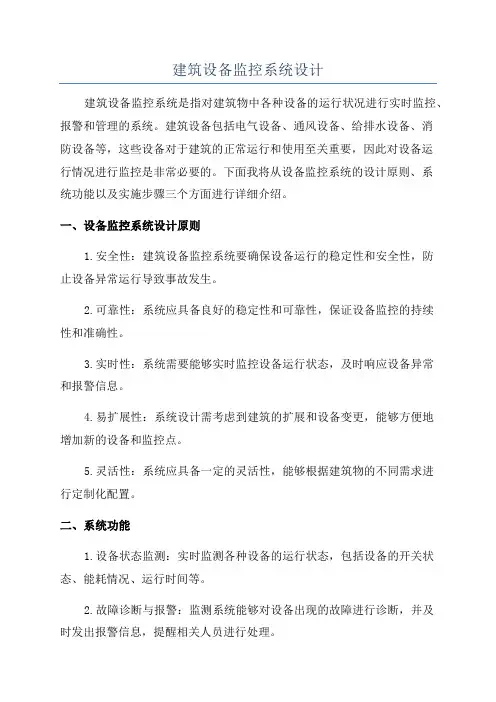

建筑设备监控系统设计
建筑设备监控系统设计建筑设备监控系统是指对建筑物中各种设备的运行状况进行实时监控、报警和管理的系统。
建筑设备包括电气设备、通风设备、给排水设备、消防设备等，这些设备对于建筑的正常运行和使用至关重要，因此对设备运行情况进行监控是非常必要的。
下面我将从设备监控系统的设计原则、系统功能以及实施步骤三个方面进行详细介绍。
一、设备监控系统设计原则1.安全性：建筑设备监控系统要确保设备运行的稳定性和安全性，防止设备异常运行导致事故发生。
2.可靠性：系统应具备良好的稳定性和可靠性，保证设备监控的持续性和准确性。
3.实时性：系统需要能够实时监控设备运行状态，及时响应设备异常和报警信息。
4.易扩展性：系统设计需考虑到建筑的扩展和设备变更，能够方便地增加新的设备和监控点。
5.灵活性：系统应具备一定的灵活性，能够根据建筑物的不同需求进行定制化配置。
二、系统功能1.设备状态监测：实时监测各种设备的运行状态，包括设备的开关状态、能耗情况、运行时间等。
2.故障诊断与报警：监测系统能够对设备出现的故障进行诊断，并及时发出报警信息，提醒相关人员进行处理。
3.远程控制：监控系统可通过远程控制设备进行开关操作和参数调整，提高设备运行的便利性和效率。
4.数据采集与分析：系统可以采集各种设备的运行数据，并进行分析，提供决策支持和设备维护的参考。
5.历史数据存储与查询：系统能够对设备的历史数据进行存储和查询，方便了解设备的运行历史和趋势。
三、系统实施步骤1.需求分析：根据建筑物的需求确定监控系统的功能和配置要求。
2.设备选型：根据需求确定适合建筑物的设备监控设备和传感器。
3.网络布线：设计合理的网络布线，确保监控系统能够与各个设备连接。
4.系统部署：安装设备监控系统，包括各种传感器、监控设备和监控软件。
5.系统调试：对系统进行调试，确保各个设备的连接和数据采集正常，系统功能完备。
6.报警设置：根据需求设置报警规则和参数，确保能够及时发现设备的异常和故障。
《建筑设备监控系统》课件
03
建筑设备监控系统的功能
设备状态监测
实时监测建筑内各种设备的运行 状态，如空调、照明、电梯等。
设备状态监测有助于及时发现设 备故障，减少设备损坏和维修成
本。
通过监测数据，可以评估设备的 性能和效率，为设备更新和改造
提供依据。
能源管理
监控系统的能源管理功能可以实时监测建筑内的能源使用情况，包括电 力、水、燃气等。
总结词
可靠性、安全性
详细描述
该案例探讨了深圳某大型工业园区如何通过建筑设备监控系统保障设备的稳定运 行和生产线的安全。通过实时监测设备的运行状态和各项参数，及时发现并排除 故障，确保了工业园区的正常生产和安全。
THANKS
建筑设备监控系统的发展历程
早期的建筑设备监控系统主要采 用模拟信号传输方式，功能较为 简单，主要用于空调、照明等设
备的监控。
随着计算机技术和网络技术的发 展，建筑设备监控系统逐渐向数 字化、网络化方向发展，功能也
更加丰富和全面。
目前，建筑设备监控系统已经成 为智能建筑的重要组成部分，广 泛应用于商业、办公、住宅等建
智能控制
智能控制可以提高设备的运行效率，节约能源，降低 运行成本。
监控系统可以实现设备的智能控制，根据环境参数和 设备状态自动调节设备的运行。
通过智能控制，可以实现设备的远程控制和自动化管 理，提高管理效率和管理水平。
04
建筑设备监控系统的应用 场景
商业建筑
商业建筑是建筑设备监控系统的重要应用领域之一。
优势
节能减排
通过实时监控建筑设备的运行状态，能 够及时发现并解决能源浪费问题，有效 降低碳排放。
提高效率
实时监控设备运行状态，及时预警故障 ，减少设备维修时间，提高设备运行效 率。
建筑设备监控系统方案
建筑设备监控系统方案建筑设备监控系统方案（一）引言建筑设备监控系统是指通过使用现代化的传感器技术、数据采集与处理技术、网络通信技术以及软件系统，来实时监测和管理建筑物内部各种设备的工作状态和运行情况，并在发现问题时及时报警和采取相应的措施。
本方案旨在通过建筑设备监控系统来提高建筑物的安全性、高效性和可靠性。
（二）系统基本功能1. 实时监测设备状态：通过安装传感器和数据采集设备来实时监测建筑物内部各种设备的状态，包括温度、湿度、压力、电流、电压等参数。
2. 预警功能：系统可以根据事先设定的阈值，当设备运行状态异常时及时发出预警信息，以便及时采取相应的措施。
3. 远程操作：系统支持远程操作，用户可以通过手机、电脑等终端设备对建筑设备进行远程监控与控制，方便快捷。
4. 数据存储与分析：系统将各种设备参数和运行数据存储起来，并提供数据分析功能，可以对设备的工作情况进行统计和分析，为设备维护和管理提供参考依据。
（三）系统组成本建筑设备监控系统由传感器节点、数据采集设备、通信网络、数据处理与分析平台以及用户终端等组成。
1. 传感器节点：通过在建筑物内部安装各种传感器设备，如温度传感器、湿度传感器、压力传感器等，实时采集设备运行状态的数据，并将数据发送给数据采集设备。
2. 数据采集设备：负责接收传感器节点发送的数据，并进行数据的处理和存储。
数据采集设备还可以根据事先设定的阈值进行数据分析，当设备状态异常时发出预警信息。
3. 通信网络：将数据采集设备采集到的数据通过网络传输至数据处理与分析平台。
通信网络可以采用有线网络或无线网络，保证数据的及时传输和可靠性。
4. 数据处理与分析平台：负责接收并处理来自数据采集设备的数据，根据设定的规则进行数据分析与处理，并在需要时发出预警信息。
同时，数据处理与分析平台也负责存储和管理历史数据，并提供数据查询与分析功能。
5. 用户终端：用户可以通过手机、电脑等终端设备访问数据处理与分析平台，实现对建筑设备的远程监控与控制。
第四章建筑设备监控系统
一、建筑设备自动化系统BAS的概念和组成：
1、建筑设备自动化系统（BAS ）有广义BAS
和狭义BAS两个概念 2、国家标准GB/T50314—2000《智能建筑设计 标准》定义 广义BAS 为建筑设备自动化系统（建筑设备管理BMS）
狭义BAS为建筑设备监控系统
图示如下：
注：1）除DI, DO, AI, AO外，有的控制器上输入 输出接口使UI, UO —通用输入，输出。既可输入出 数字信号或模拟信号。 2）不同厂家控制器的操作面板、外观不同，技术 要求及规格也有所不同。 （二）DDC的主要功能包括以下几个方面： (1) 对第三层的数据采样设备进行周期性的数据采 集。 (2) 对采集的数据进行调整和处理(滤波、放大、转 换)。 (3) 对现场采集的数据进行分析，确。“数字”的含义是指该控制器利用数字 电子计算机来实现其功能要求。 “直接”意味着该装 置在被控设备的附近，无需再通过其他装置即可实现上 述全部测控功能。因此， DDC 实际上也是一个计算机， 它应具有可靠性高、控制功能强、可编写程序等特点， 既能独立监控有关设备，又可通过通信网络接受来自中 央管理计算机的统一控制与优化管理。 （一） DDC支持的监控点——DDC能够支持以下不同性 质的监控点： (1) 模拟量输入(AI)； (2) 开关量输入(DI)； (3) 模拟量输出(AO)； (4) 开关量输出(DO)。
4.交通管理系统
停车场综合管理系统 垂直升降和手扶电梯系统 P58：表4-1，甲、乙、丙级智能建筑规定的建筑设备监 控内容 三、建筑设备监控系统的体系结构 1、早期——集中式监控系统 建筑设备多而散，集中式监控系统实现困难且不可靠。
2、DCS控制系统 建筑设备监控系统一般均采用 DCS控制系统；目前， 国内外制造厂或系统集成商几乎无一例外均采用集散控 制系统。 （1）集散式控制系统的优点： a：易于实现，方便施工，节约材料且分散危险 b：实现系统整体优化管理 （2）典型的集散式控制BAS系统结构图—— P64图4-1 现场控制器采用DDC （3）市场上成套的DCS控制系统典型产品 a. 国产化“第一代楼宇自控系统”（BAS—V2000）
建筑设备监控系统

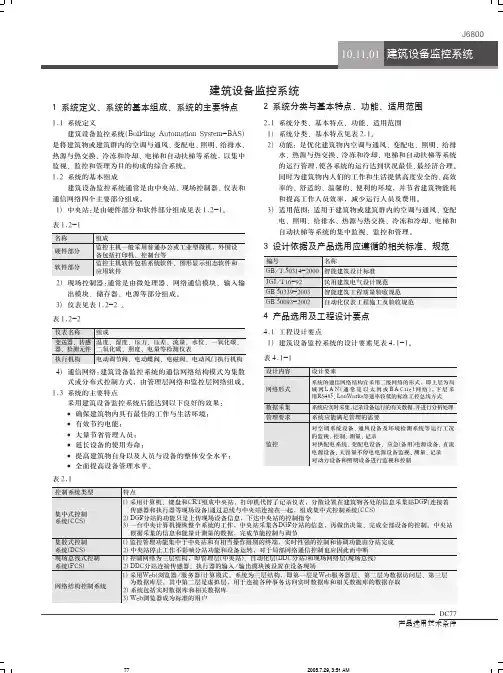

建筑设备监控系统1 系统定义、系统的基本组成、系统的主要特点1.1系统定义建筑设备监控系统（Building Automation System-BAS）是将建筑物或建筑群内的空调与通风、变配电、照明、给排水、热源与热交换、冷冻和冷却、电梯和自动扶梯等系统，以集中监视、监控和管理为目的构成的综合系统。
1.2系统的基本组成建筑设备监控系统通常是由中央站、现场控制器、仪表和通信网络四个主要部分组成。
1)中央站:是由硬件部分和软件部分组成见表1.2-1。
表1.2-12)现场控制器:通常是由微处理器、网络通信模块、输入输出模块、储存器、电源等部分组成。
3)仪表见表1.2-2 。
表1.2-24)通信网络:建筑设备监控系统的通信网络结构模式为集散式或分布式控制方式，由管理层网络和监控层网络组成。
1.3系统的主要特点采用建筑设备监控系统后能达到以下良好的效果：●确保建筑物内具有最佳的工作与生活环境；●有效节约电能；●大量节省管理人员；●延长设备的使用寿命；●提高建筑物自身以及人员与设备的整体安全水平；●全面提高设备管理水平。
2 系统分类与基本特点、功能、适用范围2.1系统分类、基本特点、功能、适用范围 1）系统分类、基本特点见表2.1。
2）功能：是优化建筑物内空调与通风、变配电、照明、给排水、热源与热交换、冷冻和冷却、电梯和自动扶梯等系统的运行管理，使各系统的运行达到状况最佳、最经济合理。
同时为建筑物内人们的工作和生活提供高度安全的、高效率的、舒适的、温馨的、便利的环境，并节省建筑物能耗和提高工作人员效率，减少运行人员及费用。
3）适用范围：适用于建筑物或建筑群内的空调与通风、变配电、照明、给排水、热源与热交换、冷冻和冷却、电梯和自动扶梯等系统的集中监视、监控和管理。
3 设计依据及产品选用应遵循的相关标准、规范4 产品选用及工程设计要点4.1工程设计要点1）建筑设备监控系统的设计要素见表4.1-1。
表4.1-1表2.12）每台现场控制器的输入输出接口数量与接口类型应用所监控的设备要求相适应，并留有10％～15％的余量。
建筑设备监控系统
建筑设备监控系统简介建筑设备监控系统是一种用于监控和管理建筑物内的各种设备和系统的技术方案。
它通过使用传感器、数据采集和分析以及网络通信等技术手段，实现对建筑设备的实时监测、数据分析和远程控制。
功能建筑设备监控系统通常具有以下功能：实时监控该系统可以连接到建筑物内的各种设备，如空调、电梯、照明等，并实时监测它们的运行状态。
通过收集各种传感器数据，系统可以实时检测设备的温度、湿度、电压、电流等关键参数，并将这些数据展示在用户界面中。
故障预警建筑设备监控系统可以通过分析历史数据和实时数据，检测设备潜在的故障风险。
一旦系统发现设备存在故障风险，它会自动发出警报并通知相关人员，以便及时采取措施进行维修。
远程控制建筑设备监控系统可以通过网络远程控制建筑内的各种设备。
用户可以通过手机、电脑等终端设备，实时监控设备状态并远程控制设备的开关、模式等参数。
数据分析建筑设备监控系统还可以对设备运行数据进行统计和分析。
通过分析设备的运行状况，系统可以帮助用户发现设备的运行问题，并提供相应的解决方案。
运行原理建筑设备监控系统通常由以下几个组成部分：传感器传感器是建筑设备监控系统的核心组件。
它们可以安装在建筑物的各个位置，用于实时监测设备的运行状态。
常见的传感器类型包括温度传感器、湿度传感器、压力传感器等。
数据采集建筑设备监控系统通过连接传感器，实时采集和记录设备的运行数据。
数据采集可以通过有线或无线方式进行，具体取决于建筑物的布局和设备的分布情况。
数据传输和存储采集到的数据可以通过网络传输到云端或本地服务器，并进行存储。
数据的传输和存储通常采用安全的通信协议和数据加密技术，以保证数据的安全性和完整性。
数据分析与展示采集到的数据可以通过数据分析算法进行处理，并得出结论和预测。
这些分析结果可以展示在用户界面上，帮助用户了解设备的运行状况和性能指标。
应用场景建筑设备监控系统在各种建筑物中都有广泛的应用，包括商业大楼、办公楼、公共设施等。
建筑设备监控系统
18 建筑设备监控系统18.1 一般规定18.1.1本章适用于建筑物（群）所属建筑设备监控系统（BAS）的设计。
BAS可对下列子系统进行设备运行和建筑节能的监测及控制：1冷冻水及冷却水系统；2热交换系统；3采暖通风及空气调节系统；4给水及排水系统；5供配电系统；6公共照明系统；7电梯和自动扶梯系统。
【注释】 BAS按工作范围有两种定义方法，即广义的BAS和狭义的BAS。
广义的BAS即建筑设备自动化系统，它包括建筑设备监控系统、火灾自动报警系统和安全防范系统；狭义的BAS 即建筑设备监控系统，它不包括火灾自动报警系统和安全防范系统。
从使用方便的角度，可将狭义二字去掉，简称建筑设备监控系统为“BAS”。
建筑设备监控系统的主要监控对象是各类建筑设备，为了界定其范围并及《智能建筑工程验收规范》GB50339保持一致，本规范规定这些建筑设备的监控可划分为7个子系统。
18.1.2建筑设备监控系统设计应符合下列规定：1建筑设备监控系统应支持开放式系统技术，宜建立分布式控制网络；2应选择先进、成熟和实用的技术和设备，符合技术发展的方向，并容易扩展、维护和升级；3选择的第三方子系统或产品应具备开放性和互操作性；4应从硬件和软件两方面确定系统的可集成性；5应采取必要的防范措施，确保系统和信息的安全性；6应根据建筑的功能、重要性等确定采取冗余、容错等技术。
【注释】集散控制系统DCS虽然号称是分布式控制系统，但实际上只做到了半分布，现场设备层并没有实现彻底分布，控制依赖于控制器。
真正的分布式控制系统FCS中，现场的各测控点（传感器、执行器等）均是智能化的，因此可将DCS中现场设备层单向传输的4～20mA模拟量信号变为全数字双向多站的数字通信，即实现了现场设备层的全网络化；并省去了传统DCS所必需的输入/输出模块和现场控制站，即控制功能进一步分散到现场设备上。
虽然FCS是发展方向，但由于智能型数字化的传感器、执行器目前的价格仍偏高，近期建筑设备监控系统仍以选择半分布的DCS为宜。
一套全面建筑设备监控(楼宇自控)系统设计方案
第1章建筑设备监控系统1.1工程概况本项目总建筑面积88892㎡，由大剧院、体育馆、射击馆、会展中心等建筑组成。
这样规模的建筑中，需要大量的机电设施协同运转才能为在场馆内的人员提供安全、舒适并节能的空间环境，这也是楼控节能管理系统的建设目标。
另外，为实现整个市民活动中心建筑设施管理的现代化，和最佳的节能需求，设计方在设计系统集成时，充分考虑了全年不间断地运行需求、电磁环境的影响、宜都地区气候特点，以及与建筑群内其他系统兼容性等问题。
系统工程的设计和实施，以长期的经营需求为主，充分满足未来发展需要，遵循国内国外的相关规范与标准。
根据楼宇智能化系统集成控制的要求，系统集成控制应具有技术先进、性能稳定、安全可靠等特点；并且操作简单、维护方便、扩展灵活，以满足使用方运营、管理的需要。
本着确保系统整体的安全性和可靠性，并在一定时期内保持技术的先进性，计划选用楼宇自控系统。
1.2需求分析本项目是一集楼宇自控、消防及诸多子系统于一体的综合性智能化楼宇。
系统设计以满足用户的要求，采用最先进的技术和系统、根设计院有关图纸，以技术前瞻性为导向，采用优化的设备配置、运行方案及管理方式，为大楼提供高效率的系统管理，为大楼的机电设备提供良好的运行环境，为大楼提供舒适的工作及生活环境。
根据标书要求，结合本项目的实际功能和档次，在本工程的楼宇自动化管理系统的设计和应用中，主要应突出以下重点：采用先进的技术和产品，为大楼提供一个高效、节能、可靠的智能控制系统，对大楼的楼宇机电设备予以控制，实现绿色、智能的建设目标，充分展现现代化大厦在智能化管理上的特点。
未来的世界是网络的世界，本项目这样的现代化建筑，需要采用符合时代发展的楼宇自控系统，西门子公司的全以太网结构楼宇控制系统正是顺应这一要求而推出，具有技术的前瞻性，并在同行业中遥遥领先。
我们所采用的系统应是一个具有国际先进水平的一流产品，同时也具有良好的性价比。
其先进性应体现在硬件产品成熟、优质，在国际上有过较长时间的应用历史背景，另外在通讯协议上应能够具有良好开放性和通用性，并已成为发展主流的先进通讯协议，以确保用户在日后系统的升级和扩容上不受单一产品通讯协议限制，方便的对原有系统进行升级和扩容。
建筑设备监控系统施工要求
建筑设备监控系统施工要求＜1＞一般规定1、本章适用于智能建筑工程中建筑设备监控系统的工程实施及质量控制、系统检测和竣工验收。
2、建筑设备监控系统用于对智能建筑内各类机电设备进行监测、控制及自动化管理，达到安全、可靠、节能和集中管理的目的。
3、建筑设备监控系统的监控范围为空调与通风系统、变配电系统、公共照明系统、给排水系统、热源和热交换系统、冷冻和冷却水系统、电梯和自动扶梯系统等各子系统。
＜2＞工程实施及质量控制1、设备及材料的进场验收应符合下列要求：（1）电气设备、材料、成品和半成品的进场验收应按《建筑电气安装工程施工质量验收规范》GB50303中第3.2节的有关规定执行；（2）各类传感器、变送器、电动阀门及执行器、现场控制器等的进场验收要求：1）查验合格证和随带技术文件，实行产品许可证和强制性产品认证标志的产品应有产品许可证和强制性产品认证标志。
2）外观检查：铭牌、附件齐全，电气接线端子完好，设备表面无缺损，涂层完整。
2、建筑设备监控系统安装前，建筑工程应具备下列条件：（1）已完成机房、弱电竖井的建筑施工；（2）预埋管及预留孔符合设计要求；（3）空调与通风设备、给排水设备、动力设备、照明控制箱、电梯设备安装就位，并应预留好设计文件中要求的控制信号接入点。
3、施工中的安全技术管理，应符合《建设工程施工现场供用电安全规范》GB50194和《施工现场临时用电安全技术规范》JGJ46中的有关规定。
4、施工及施工质量检查应符合下列要求：（1）电缆桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井内电缆敷设，电线、电缆导管和线路敷设，电线、电缆穿管和线槽敷线的施工应按GB50303中第12章至第15章的有关规定执行，在工程实施中有特殊要求时应按设计文件的要求执行；（2）传感器、电动阀门及执行器、控制柜和其他设备安装时应符合GB50303第6章及第7章、设计文件和产品技术文件的要求。
5、工程调试完成后，系统承包商要对传感器、执行器、控制器及系统功能（含系统联动功能）进行现场测试，传感器可用高精度仪表现场校验，使用现场控制器改变给定值或用信号发生器对执行器进行检测，传感器和执行器要逐点测试；系统功能、通信接口功能要逐项测试；并填写系统自检表。
建筑设备监控系统概述
建筑设备监控系统概述简介建筑设备监控系统是一种用于监测和管理建筑设备运行状态的系统。
它利用传感器和监控设备来实时监测建筑物中的各种设备，包括电力系统、暖通空调系统、给排水系统等，并通过数据分析和可视化展示，提供实时的运行状态和异常警报，以便及时采取措施维护和管理。
功能建筑设备监控系统的主要功能包括：1.实时监测：通过传感器和监控设备，实时监测建筑设备的运行状态，包括温度、湿度、电压、电流等参数。
2.数据采集：将传感器采集到的数据通过网络传输到中央控制中心，进行存储和分析。
3.数据分析：对采集到的数据进行分析，通过算法和模型判断设备的运行状态，如是否正常、是否存在故障等。
4.异常警报：当设备出现故障或运行异常时，系统能够及时发出警报通知相关人员，以便及时采取措施。
5.远程控制：通过系统界面，可以远程监控和控制建筑设备，包括打开、关闭设备，调整设备参数等。
6.数据可视化：将数据以图表、曲线等形式展示，方便用户了解设备的运行状态和历史记录。
系统组成建筑设备监控系统通常由以下几部分组成：1.传感器：用于采集建筑设备的各种数据，如温度、湿度、电压、电流等。
2.监控设备：用于接收和处理传感器采集的数据，并进行数据存储和分析。
通常包括服务器、数据存储设备、算法模型等。
3.控制中心：提供系统的管理和操作界面，通过控制中心可以查看设备的运行状态、接收警报信息，以及进行远程控制。
4.通信网络：用于传输传感器采集到的数据和系统的控制指令，通常采用有线或无线网络进行。
5.用户终端：用户可以通过电脑、手机等终端设备，访问系统的控制中心和查看设备的运行状态。
应用场景建筑设备监控系统可以应用于各种建筑物，包括商业办公楼、住宅楼、工业厂房等。
在以下场景中特别有用：1.能源管理：通过实时监测建筑设备的能耗情况，系统可以帮助用户优化能源使用，减少能源浪费。
2.安全管理：系统可以监测建筑设备的运行状态，包括防火系统、安全检测设备等，一旦出现异常情况，系统能够及时发出警报，提醒相关人员采取措施。
建筑设备监控系统检验内容及方法
建筑设备监控系统检验内容及方法建筑设备监控系统是用于监测和控制建筑设备运行状态的系统，主要包括中央控制器、传感器、执行器、网络通信模块以及监控软件等组成部分。
为了确保监控系统的有效性和稳定性，需要进行定期的检验。
下面是建筑设备监控系统检验的内容及方法。
一、检验内容：1.系统硬件设备检验：包括对中央控制器、传感器、执行器等硬件设备的检查和测试，主要是检查设备是否正常工作、连接是否稳定、传感器的精度和准确性等。
2.网络通信设备检验：包括对网络通信模块的检查和测试，主要是检查网络连接是否正常、通信速度是否满足要求以及网络通信的稳定性。
3.监控软件检验：包括对监控软件的功能进行检查和测试，主要是检查监控软件是否可以正常运行、数据采集和处理的准确性以及报警功能的可靠性等。
4.监控系统的集成测试：对整个监控系统进行综合测试，包括对各个硬件设备、网络通信设备和监控软件的集成测试，主要是检查整个系统的稳定性、可靠性和可用性等。
5.安全性检验：包括对系统的安全性进行检查和测试，主要是检查系统是否存在安全漏洞、是否有足够的安全防护措施以及是否可以抵御网络攻击等。
6.数据备份和恢复测试：测试监控系统的数据备份和恢复功能，主要是检查备份是否成功、备份数据的完整性以及恢复数据的可靠性等。
二、检验方法：1.硬件设备检验方法：通过检查设备的外观和连接情况，观察指示灯的状态和读取设备的参数来判断设备是否正常工作。
可以使用专业的仪器和设备来测试传感器的精度和准确性。
2.网络通信设备检验方法：通过测试网络连接的状态，使用网络性能测试软件对网络带宽和延迟进行测试，以及对通信模块进行功能测试来判断网络通信设备是否正常工作。
3.监控软件检验方法：通过测试监控软件的各项功能和报警功能，对监控软件进行功能测试和性能测试，以及对监控软件进行压力测试来判断监控软件是否正常工作。
4.监控系统的集成测试方法：通过模拟实际使用环境和实际运行情况进行测试，包括对整个系统的稳定性、可靠性和可用性进行测试，如网络断线重连、中央控制器的切换等。
建筑设备监控系统规范
建筑设备监控系统规范随着现代化的发展，建筑设备的自动化程度越来越高。
越来越多的建筑使用了自动化设备，如空调系统、供暖系统、电梯系统等，这些设备带给我们的便利是不言而喻的，但是这些设备也需要监控，防止出现故障，这就需要建筑设备监控系统。
建筑设备监控系统是指通过计算机网络等技术手段对建筑设备进行监控和管理的系统。
它可以实时监测建筑设备运行状态，并能发现设备存在的异常情况，从而及时采取措施进行维护和保养。
建筑设备监控系统是现代化建筑的必备系统之一，但是为了保证它的正常运行，建筑设备监控系统也需要遵循一定的规范。
首先，建筑设备监控系统应该满足国家相关规定和标准。
我们知道，每个国家都有自己的标准和规定，在设计和安装建筑设备监控系统时，必须遵循相关标准和规定，如中国的《建筑自动化与智能化规范》、《建筑消防设施管理条例》等。
国家制定这些标准和规定，目的是为了保证建筑设备监控系统的安全、稳定和可靠。
其次，建筑设备监控系统应该具备良好的可控性和可操作性。
建筑设备监控系统的可控性指的是系统能够方便地对建筑设备进行控制和管理，包括数据的输入、读取和分析等；可操作性则是指系统的界面设计和操作方式应该简单明了，方便用户使用。
这样才能确保人们能够轻松地对建筑设备进行监控和管理，减少人为操作失误带来的安全风险。
再次，建筑设备监控系统应该具备数据可靠性和安全性。
数据可靠性是指系统采集到的数据准确、真实可靠，可以反映建筑设备的运行状态；数据安全性则是指系统应该保护数据的安全性和保密性，并应该能够保证数据不会被篡改、泄露或丢失。
这样才能让监控人员更加信赖系统采集到的数据，从而提高设备的安全运行水平。
最后，建筑设备监控系统应该具备可扩展性和可升级性。
建筑设备监控系统应该具备良好的兼容性，可以和其他建筑设备自动化系统进行无缝连接，实现整个建筑设备自动化系统的智能化管理。
同时，系统应该具备良好的可升级性，能够不断根据实际需要进行升级，以适应建筑设备自动化发展的变化。
建筑设备一体化监控系统
建筑设备一体化监控系统建筑设备一体化监控系统是一种集成了多种建筑设备监控功能的系统，旨在提高建筑的能效、安全性和舒适性。
该系统通过集中控制和管理建筑内的照明、空调、安防、能源管理等设备，实现了对建筑环境的智能调节和优化。
首先，建筑设备一体化监控系统的核心是中央控制单元，它负责接收来自各个传感器和设备的数据，并根据预设的程序或用户指令进行处理。
这些数据包括温度、湿度、光照强度、能源消耗量等，它们是系统进行智能决策的基础。
其次，系统中的照明控制模块能够根据室内外的光照条件自动调节灯光的亮度，以减少能源的浪费。
例如，在自然光照充足的情况下，系统会自动降低室内照明的亮度，而在夜间或光照不足时，则会增加亮度。
空调控制模块则通过温度传感器来监测室内外的温度变化，并根据用户的设定自动调节空调的工作状态，以保持室内温度的恒定。
此外，系统还能根据建筑的使用情况和人员流动来优化空调的运行，进一步提高能效。
安防监控模块是保障建筑安全的重要组成部分。
通过安装在建筑各处的摄像头和传感器，系统能够实时监控建筑内外的情况，一旦发现异常行为或入侵，系统会立即发出警报并通知安保人员。
能源管理模块则负责监控和分析建筑的能源消耗情况，通过数据分析找出能源浪费的环节，并提供节能建议。
系统还能根据能源价格的变化和预测，自动调整设备的运行策略，以实现成本的最优化。
最后，建筑设备一体化监控系统还具有用户友好的界面，用户可以通过智能手机、平板电脑或电脑等设备远程访问系统，实时查看建筑设备的状态，进行手动控制或调整设置。
综上所述，建筑设备一体化监控系统通过集成多种监控和控制功能，不仅提高了建筑的能效和安全性，也为用户带来了更加舒适和便捷的使用体验。
随着技术的不断进步，未来的建筑设备一体化监控系统将更加智能化和自动化，为建筑的可持续发展做出更大的贡献。
智能建筑设备监控系统包括哪几个系统
智能建筑设备监控系统包括哪几个系统1、智能建筑设备监控系统概述在智能建筑监控系统中，子系统(包括供配电、照明、空调、给排水、电梯等)的运行。
)主要由中央控制器统一监控。
各子系统之间可以通过路由器分离，具有独立运行的特点，实现了智能建筑设备的自动控制功能。
2、智能建筑设备监控子系统功能智能建筑设备监控系统主要包括以下几大子系统：点此了解：建筑智能化系统都有哪些?(1)供配电系统。
该系统主要监测配电设备的运行参数、电源、电池的工作状态以及设备的供电运行情况。
如果设备出现故障，系统会将故障数据以报警的形式上报给监控人员，以便监控人员及时采取相应的处理措施。
(2)照明系统。
这个系统分为两部分:室内照明系统和室外照明系统。
其中，前者是根据室外照度值来设定照明灯的开关时间和程序，从而实现灯具的自动启动。
后者主要是通过总线控制方式设置不同场景的照度，从而从各个角度监控建筑物的照度。
(3)冷热源系统。
该系统主要为智能建筑提供冷源和热源。
系统通过程序监控冷热源供应，根据不同季节合理分配冷热源供应时间和数量。
(4)空调系统。
该系统对空调设备的运行进行监控，并对空调房间的温度、湿度和运行时间进行设定，以保证智能建筑的环境温度处于适宜的状态。
此外，该系统还可以监测和控制空调漏水。
(5)给排水系统。
该系统监控水泵的运行。
如果设备出现故障，系统会显示故障区域的情况，并将故障数据以报警的形式上报给监控人员，以便监控人员及时采取处理措施。
(6)电梯系统。
该系统主要监控电梯设备的运行状态。
如果电梯发生故障，系统会自动发出报警信号，并通过显示器将电梯故障信息(包括位置、时间和状态)反馈给中央控制器。
3、智能建筑设备监控系统的构建3.1掌握好各设备监控子系统功能控制参数总结各设备监控子系统的功能，确认各监控点在系统中的位置和数量，详细列出各设备监控子系统的监控点数量、设备、安装要求和使用地点，并做好备份。
3.2合理地选用控制器、传感器控制器和传感器作为自动监测系统的核心部件，应按相关标准进行选型，并设置现场控制点，设计设备监测点分布图。
建筑设备监控系统概述
建筑设备监控系统概述建筑设备监控系统可以实现对建筑内各类设备的远程监测和控制。
传感器可以实时监测设备运行的状态和性能指标，并将数据传输至控制器。
控制器可以根据预设的系统算法和逻辑进行自动控制，也可以通过网络远程操作进行人工干预。
通过这种方式，建筑业主和管理者可以随时随地通过手机或电脑对建筑设备进行监控和控制，实现远程管理的便利和高效。
建筑设备监控系统还可以实现设备之间的数据互联和协同控制。
不同设备之间可以共享数据资源，实现设备之间的协同工作和互补运行，提高整体设备运行效率。
比如，空调设备可以根据室内温湿度传感器的数据进行智能控制，实现精准调控和节能运行。
消防系统可以与照明和电梯系统联动，实现灾难时的自动应急控制和人员疏散。
总之，建筑设备监控系统是一种集成了感知、计算和控制技朮的智能系统，能够实现对建筑内各类设备的实时监测和智能控制，为建筑运行管理和维护提供了全新的手段和可能。
随着物联网和大数据技术的不断进步，建筑设备监控系统将会朝着更智能、更可靠、更节能的方向不断发展。
建筑设备监控系统的重要性不言而喻，它能够有效地监测和管理建筑内部各种设备和系统。
通过实时监控和智能化管理，建筑设备监控系统能够提高设备的运行效率和安全性，降低维护成本，减少能源消耗，延长设备的使用寿命，提升建筑的整体运行质量。
同时，它也能够实现智能化控制和自动化运行，为建筑业主和管理者提供了更便捷、高效的管理手段。
建筑设备监控系统的核心是传感器技术。
传感器可以实时感知设备运行的各种参数和状态，比如温度、湿度、压力、电流、电压等，将这些数据传输至控制器。
控制器通过内部的算法和逻辑进行数据分析和决策，根据预设的控制策略和指令，对设备进行智能化控制。
传感器的选择和布局将直接影响到系统的监测精度和控制效果，因此在建筑设备监控系统的设计中，传感器的选型和部署需要进行认真的考量和规划。
在建筑设备监控系统中，网络通信技术也起到了至关重要的作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑设备监控系统
1
Beijing, July 17th, 2001
建筑设备监控系统
1.建筑设备监控系统技术简介 1.建筑设备监控系统技术简介 基本组成; 发展趋势; 基本组成 发展趋势 2. 规范条文介绍 重点介绍建筑设备监控 规范条文介绍; 系统的基本功能 举例:新风机组 空调机组;中央工作站 中央工作站； 举例 新风机组; 空调机组 中央工作站； 新风机组 3. 结合条文讲解怎样做好建筑设备监控系 统的检测
建筑设备监控系统的组成 控制网络： 控制网络： 数据传输的及时性和系统相应的实时性 强调在恶劣环境下数据传输的完整性、可靠性 强调在恶劣环境下数据传输的完整性、 多使用组播或广播方式 多家产品的相互兼容、相互操作性问题、 多家产品的相互兼容、相互操作性问题、
8
Beijing, July 17th, 2001
17
Beijing, July 17th, 2001
建筑设备监控系统 6.2 工程实施及质量控制
6.2.2 建筑设备监控系统安装前，建筑工程应具 建筑设备监控系统安装前， 备下列条件： 备下列条件： 已完成机房、弱电竖井的建筑施工； 1. 已完成机房、弱电竖井的建筑施工； 2. 预埋管及预留孔符合设计要求； 预埋管及预留孔符合设计要求； 空调与通风设备、给排水设备、动力设备、 3. 空调与通风设备、给排水设备、动力设备、照 明控制箱、 电梯等设备安装就位， 明控制箱 、 电梯等设备安装就位 ， 并应预留好设 计文件中要求的控制信号接入点。 计文件中要求的控制信号接入点。
建筑设备监控系统的组成 控制网络的通信规则： 控制网络的通信规则： 载波侦听多路访问冲突检测（ 载波侦听多路访问冲突检测（CDMA/CD) 令牌传送
9
Beijing, July 17th, 2001
建筑设备监控系统的发展趋势 1.机电设备的智能化 1.机电设备的智能化 （冷水机组、电扶梯、热交换、给排水等） 冷水机组、电扶梯、热交换、给排水等） 2.变频器在建筑设备监控系统中的应用 2.变频器在建筑设备监控系统中的应用 (变风量空调、恒压供水、冷冻水系统等) 变风量空调、恒压供水、冷冻水系统等) 3.以太控制网络系统 3.以太控制网络系统
19
Beijing, July 17th, 2001
建筑设备监控系统 6.2 工程实施及质量控制
6.2.4 施工及施工质量检查除按本规范第3.3.6 施工及施工质量检查除按本规范第3.3.6 3.3.7条的规定执行外 还应符合下列要求 条的规定执行外, 列要求： 和3.3.7条的规定执行外,还应符合下列要求： 1. 电缆桥架安装和桥架内电缆敷设， 电缆沟内和 电缆桥架安装和桥架内电缆敷设， 电缆竖井内电缆敷设，电线、 电缆竖井内电缆敷设 ， 电线 、 电缆导管和线路 敷设， 电线、 敷设 ， 电线 、 电缆穿管和线槽敷线的施工应按 GB50303中第12章至第15章的有关规定执行， 50303中第12章至第15章的有关规定执行 GB50303中第12章至第15章的有关规定执行，在 工程实施中有特殊要求时应按设计文件的要求 执行； 执行；
22
Beijing, July 17th, 2001
建筑设备监控系统 6.2 工程实施及质量控制
6.2.6 工程调试完成经与工程建设单位协商后可 投入系统试运行， 投入系统试运行 ， 应由建设单位或物业管理单位 派出的管理人员和操作人员进行试运行, 派出的管理人员和操作人员进行试运行,认真作好 值班运行记录； 值班运行记录 ； 并应保存系统试运行的原始记录 和全部历史数据。 和全部历史数据。
14
Beijing, July 17th, 2001
建筑设备监控系统
6.1 一般规定
6.1.3 建筑设备监控系统的监控范围为空调 与通风系统、变配电系统、公共照明系统、 与通风系统、变配电系统、公共照明系统、 给排水系统、热源和热交换系统、 给排水系统、热源和热交换系统、冷冻和 冷却水系统、 冷却水系统、电梯和自动扶梯系统等各子 系统。 系统。 监控范围、分类、名词定义、子系统、 监控范围、分类、名词定义、子系统、分 项工程
2
Beijing, July 17th, 2001
建筑设备监控系统的组成
计算机控制系统 现场输入装置 现场输出装置 控制网络 系统软件 应用软件
3
Beijing, July 17th, 2001
建筑设备监控系统的组成 分散控制、 分散控制、集中管理的模式 分散控制 集中管理
4
Beijing, July 17th, 2001
建筑设备监控系统的组成
现场输入装置: 现场输入装置:
主要包括：温度变送器、 主要包括：温度变送器、湿度变 送器、压力变送器、差压变送器、 送器、压力变送器、差压变送器、 压差开关、水流开关、流量计、 压差开关、水流开关、流量计、 电量变送器、 电量变送器、空气质量变送器及 其它检测现场各类参数及状 态的装置等
16
Beijing, July 17th, 2001
建筑设备监控系统 6.2 工程实施及质量控制
2）外观检查：铭牌、附件齐全，电气接线端子完 外观检查： 铭牌、 附件齐全， 设备表面无缺损，涂层完整。 好，设备表面无缺损，涂层完整。 3、网络设备的进场验收按本规范第5.2.2条中的 网络设备的进场验收按本规范第5.2.2条中的 5.2.2 有关规定执行。 有关规定执行。 4、软件产品的进场验收按本规范第3.2.6条中的 软件产品的进场验收按本规范第3.2.6条中的 3.2.6 有关规定执行。 有关规定执行。
13
Beijing, July 17th, 2001
建筑设备监控系统
6.1 一般规定
6.1.2 建筑设备监控系统用于对智能建筑内 各类机电设备进行监测、 各类机电设备进行监测、控制及自动化管 达到安全、可靠、 理，达到安全、可靠、节能和集中管理的 目的 对象：各类机电设备，包括空调、照明、 对象：各类机电设备，包括空调、照明、 给排水、电气、 给排水、电气、电扶梯等 目的：安全、可靠、节能、 目的：安全、可靠、节能、集中 管理
21
Beijing, July 17th, 2001建筑设备监控系统 6.2Fra bibliotek工程实施及质量控制
6.2.5 工程调试完成后，系统承包商要对传感器、 工程调试完成后， 系统承包商要对传感器、 执行器、 控制器及系统功能（含系统联动功能） 执行器 、 控制器及系统功能 （ 含系统联动功能 ） 进行现场测试， 进行现场测试 ， 传感器可用高精度仪表现场校 验 ， 使用现场控制器改变给定值或用信号发生 器对执行器进行检测, 器对执行器进行检测,传感器和执行器要逐点测 试 ； 系统功能、 通信接口功能要逐项测试； 并 系统功能、 通信接口功能要逐项测试； 填写系统自检表。 填写系统自检表。
23
Beijing, July 17th, 2001
建筑设备监控系统 6.3 系统检测
6.3.1 建筑设备监控系统的检测应以系统功能和 性能检测为主， 同时对现场安装质量、 性能检测为主 ， 同时对现场安装质量 、 设备性能 及工程实施过程中的质量记录进行抽查或复核。 及工程实施过程中的质量记录进行抽查或复核。 6.3.2 建筑设备监控系统的检测应在系统试运行 连续投运时间不少于1个月后进行。 连续投运时间不少于1个月后进行。
18
Beijing, July 17th, 2001
建筑设备监控系统 6.2 工程实施及质量控制
6.2.3 施工中的安全技术管理，应符合《建设工 施工中的安全技术管理， 应符合《 程施工现场供用电安全规范》GB50194 50194和 程施工现场供用电安全规范 》GB50194和《施工现 场临时用电安全技术规范》 46中的有关规定 中的有关规定。 场临时用电安全技术规范 》 JGJ 46 中的有关规定 。 GB50194第八章安全技术管理; GB50194第八章安全技术管理; 50194第八章安全技术管理 JGJ 46中的有关规定,包括对临时用电的管理、专 46中的有关规定,包括对临时用电的管理、 中的有关规定 业人员的要求、 线缆和用电装置的安装、 业人员的要求 、 线缆和用电装置的安装 、 接地和 防雷、电动工具的使用、 防雷、电动工具的使用、临时照明供电 要求
建筑设备监控系统的组成
计算机控制系统： 计算机控制系统： 1.集散式控制系统； 集散式控制系统； （现场级、控制级、监控管理级） 现场级、控制级、监控管理级） 2.现场总线控制系统。 现场总线控制系统。 互联现场自动化设备及其控制系统 的双向数字通信协议； 的双向数字通信协议；
5
Beijing, July 17th, 2001
20
Beijing, July 17th, 2001
建筑设备监控系统 6.2 工程实施及质量控制
2. 传感器、电动阀门及执行器、控制柜和其它设 传感器、 电动阀门及执行器、 备安装时应符合GB50303第 章及第7 GB50303 备安装时应符合GB50303第6章及第7章、设计文 件和产品技术文件的要求； 件和产品技术文件的要求；
24
Beijing, July 17th, 2001
建筑设备监控系统 6.3 系统检测
6.3.3 建筑设备监控系统检测应依据工程合同技 术文件、施工图设计文件、 设计变更审核文件、 术文件、施工图设计文件、 设计变更审核文件、 设备及产品的技术文件进行。 设备及产品的技术文件进行。 6.3.4 建筑设备监控系统检测时应提供以下工程 实施及质量控制记录： 实施及质量控制记录：
15
Beijing, July 17th, 2001
建筑设备监控系统 6.2 工程实施及质量控制
6.2.1 设备及材料的进场验收按本规范第3.3.4和 设备及材料的进场验收按本规范第3.3.4和 3.3.4 3.3.5条的规定执行外 还应符合下列要求: 条的规定执行外, 3.3.5条的规定执行外,还应符合下列要求: 1、电气设备、材料、成品和半成品的进场验收应按 电气设备、材料、 建筑电气安装工程施工质量验收规范》 《建筑电气安装工程施工质量验收规范》GB50303 中 3.2节的有关规定执行 节的有关规定执行； 第3.2节的有关规定执行； 2. 各类传感器、变送器、电动阀门及执行器、现场 各类传感器、变送器、电动阀门及执行器、 控制器等的进场验收要求： 控制器等的进场验收要求： 1）查验合格证和随带技术文件，实行产 查验合格证和随带技术文件， 品许可证和强制性认证的产品应有产品 许可证和强制性认证标志； 许可证和强制性认证标志；
