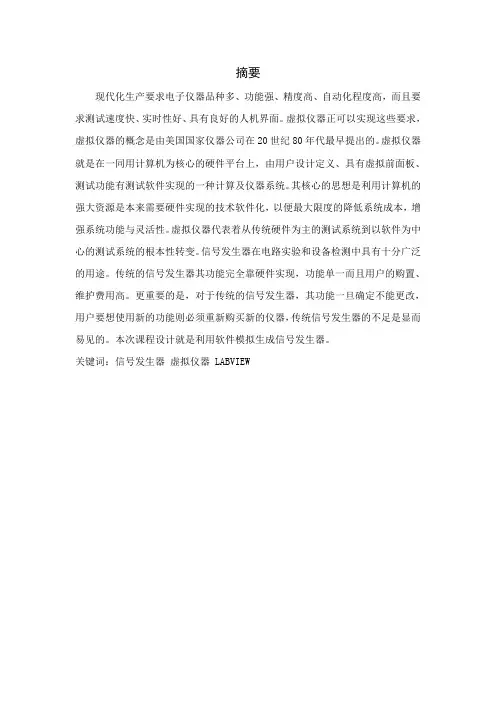

摘要现代化生产要求电子仪器品种多、功能强、精度高、自动化程度高,而且要求测试速度快、实时性好、具有良好的人机界面。

虚拟仪器正可以实现这些要求,虚拟仪器的概念是由美国国家仪器公司在20世纪80年代最早提出的。

虚拟仪器就是在一同用计算机为核心的硬件平台上,由用户设计定义、具有虚拟前面板、测试功能有测试软件实现的一种计算及仪器系统。

其核心的思想是利用计算机的强大资源是本来需要硬件实现的技术软件化,以便最大限度的降低系统成本,增强系统功能与灵活性。

虚拟仪器代表着从传统硬件为主的测试系统到以软件为中心的测试系统的根本性转变。

信号发生器在电路实验和设备检测中具有十分广泛的用途。

传统的信号发生器其功能完全靠硬件实现,功能单一而且用户的购置、维护费用高。

更重要的是,对于传统的信号发生器,其功能一旦确定不能更改,用户要想使用新的功能则必须重新购买新的仪器,传统信号发生器的不足是显而易见的。

本次课程设计就是利用软件模拟生成信号发生器。

关键词:信号发生器虚拟仪器 LABVIEW前言虚拟仪器作为新兴的测控仪器,将给用户一个充分发挥自己的才能,想象力的空间,用户可以根据自己的设计要求设计仪器系统,符合我们信号发生的开发要求。

在现代电子学的各个领域,常常需要高精度且频率可方便调节的信号发生器,频率越高,产生波形种类越多的发生其性能越好。

随着科技的发展,虚拟仪器技术已成为测试、工业控制和产品设计的主流技术。

随着虚拟仪器技术的功能和性能已被不断的提高,如今在许多应用中它已成为传统仪器的主要替代方式。

随着PC、半导体和软件功能的进一步更新,未来虚拟仪器技术的发展将为测试系统的设计提供一个极佳的模式,并且是工程师们在测量和控制方面得到强大的功能和灵活性。

编程对工程技术人员来说比较麻烦,LabVIEW软件用图形编程语言,直观简单、易于操作。

用户使用LabVIEW可以随意创建程序,并把它当作子程序调用,以创建更复杂的程序,且调用的层次没有限制LabVIEW这种创建和调用子程序的方法,使创建的程序结构模块化,更易于调试、理解和维护。

虚拟仪器课设 信号发生器

虚拟仪器课设 信号发生器

虚拟仪器课程设计说明书题目:虚拟信号发生器学生姓名:李志达学号:1167112308班级:测控11-3班指导教师:肖俊生一. 题目和基本要求1.设计题目:虚拟信号发生器2设计目的:完成数据记录仪的实验内容,了解、熟悉并掌握虚拟仪器的相关知识;并能够熟练应用LabVIEW软件。

3.设计要求:(1)运行、停止(2)可输出双路正弦波(方波、三角波、公式波形)信号,其相位差可调,可叠加噪声。

(3)信号的频率、幅值、占空比可调。

4.设计思路:本设计采用三角波、方波、三角波“波形生成”与“波形创建”,根据相应的参数设定,产生相应的波形。

主要基于信号发生器原理,设计了1通道、2通道、双通道信号通道,具有通道选择性和单独调试性。

用相应的数值输入控件控制以上信号的参数,编辑相应程序将其用波形图显示,同时用DAQ模拟采集电路输出数据给数据虚拟板卡,用导线将数据板卡上相应的输入输出接口连接好,可通过虚拟示波器输出并显示采集信号,实现采集和回放。

二.准备工作和总体构思通过对肖老师上课时所做的笔记和课件的参考,先弄清了DAQ助手下每个子模块的特性与作用,在前几个实验中也了解了对单路信号发生器的设计,接着就是加深自己对其它模块的理解和它所起的作用。

在对其它模块以及单路信号发生器的基础上逐步完成对双路信号发生器的设计。

采用“仿真信号”中的锯齿波、正弦波、方波、三角波信号等做信号源,用相应的数值输入控件控制以上信号的参数,编辑相应程序将其用波形图显示,设计过程中首先完成主要功能的设计与调试,再不断的添加辅助功能及要求,把遇到的问题逐个解决,从而达到最后的设计要求。

三.具体过程1、信号发生器部分(1)while主程序框的设计从“程序框图”面板中点击右键,然后按照“编程”——“结构”——“While循环”的顺序,拖到面板中拉大到合适的大小如图所示:(2)信号的采集与发送信号产生之后自然而然就要对其进行采集和发送,而完成信号采集和发送任务的则是两个DAQ助手的子模块,以下就是完成对信号采集和发送的两个程序:(信号发送)(3)噪声部分:(4)程序框图:整个程序框图完成后,将其整理好,使其合理整洁,整个如图示:(5)仿真信号基本参数设置:首先,在前面板中做一个“选项卡控件”。

虚拟信号发生器的设计
