第10章 悬索桥施工
•架设方法 1、从跨中节段向两侧主塔方向推进
五、加劲梁的中节段向两侧主塔方向推进
五、加劲梁的架设
第10章 悬索桥施工
•架设方法 2、从主跨向跨中推进
五、加劲梁的架设
第10章 悬索桥施工
•架设方法 2、从主跨向跨中推进
五、加劲梁的架设
• 桥塔底部的施工 （1）吊机锚固底架的安装。 （2）基顶混凝土面的施工精度 。 （3）爬升式吊机安装。 （4）桥塔底板安装。
第10章 悬索桥施工
索塔施工顺序
一、索塔施工 桥塔塔柱的施工
• （1）第一节段的施工 • （2）第二节段以后的施工 • （3）水平横撑的施工 • （4）施工精度的检查
第10章 悬索桥施工
第10章 悬索桥施工
4学时
教学目的1、熟悉PC梁桥预应力技术 2、了解悬索桥的施工技术 3、了解斜拉桥的索的施工工艺
教学重点1、PC梁桥预应力技术 2、悬索桥主缆施工 3、斜拉索的施工工艺
教学难点1、悬索桥主缆施工
第10章 悬索桥施工
目录
一.索塔 二.导索及猫道的架设 三.主缆架设、紧缆、防腐 四.吊杆的安装 五.加劲梁安装
第10章 悬索桥施工
三、主缆架设、紧缆、防腐
•编缆方法
1.空中编缆（AS）法
先在猫道上编制组成主缆的钢丝绳股、然后在将若 干根钢丝绳股捆紧扎成主缆。
（1）将出厂的成卷钢丝用钢丝连接器接长后， 卷入专用卷筒备用。
（2）利用无端头的环形拽拉索来将接长的钢丝 引拉到猫道上引拉的方法是将两个编丝轮分别连 于环形拽拉索的两个分支上。当钢丝根数达到能 组成一组钢丝绳股时，即可捆紧成股。当绳股数 可以组成一根主缆时即可捆紧成主缆。
第10章 悬索桥施工
【技术】悬索桥施工方法详细介绍（超全面，含动画），请收藏~！
【技术】悬索桥施工方法详细介绍（超全面，含动画），请收藏~！矮寨特大悬索桥施工动画四渡河特大桥悬索桥施工动画演示双塔悬索桥施工悬索桥，又名吊桥(suspension bridge)指的是以通过索塔悬挂并锚固于两岸(或桥两端)的缆索(或钢链)作为上部结构主要承重构件的桥梁。
其缆索几何形状由力的平衡条件决定，一般接近抛物线。
从缆索垂下许多吊杆，把桥面吊住，在桥面和吊杆之间常设置加劲梁，同缆索形成组合体系，以减小荷载所引起的挠度变形。
悬索桥中最大的力是悬索中的张力和塔架中的压力。
由于塔架基本上不受侧向的力，它的结构可以做得相当纤细，此外悬索对塔架还有一定的稳定作用。
假如在计算时忽视悬索的重量的话，那么悬索形成一个抛物线。
这样计算悬索桥的过程就变得非常简单了。
老的悬索桥的悬索一般是铁链或联在一起的铁棍。
现代的悬索一般是多股的高强钢丝。
悬索桥的构造方式是19世纪初被发明的，许多桥梁使用这种结构方式。
现代悬索桥，是由索桥演变而来。
适用范围以大跨度及特大跨度公路桥为主，当今大跨度桥梁全采用此结构。
是大跨径桥梁的主要形式。
悬索桥是以承受拉力的缆索或链索作为主要承重构件的桥梁，由悬索、索塔、锚碇、吊杆、桥面系等部分组成。
悬索桥的主要承重构件是悬索，它主要承受拉力，一般用抗拉强度高的钢材(钢丝、钢缆等)制作。
由于悬索桥可以充分利用材料的强度，并具有用料省、自重轻的特点，因此悬索桥在各种体系桥梁中的跨越能力最大，跨径可以达到1000米以上。
1998年建成的日本明石海峡桥的跨径为1991米，是目前世界上跨径最大的桥梁。
悬索桥的主要缺点是刚度小，在荷载作用下容易产生较大的挠度和振动，需注意采取相应的措施。
矮寨特大悬索桥按照桥面系的刚度大小，悬索桥可分为柔性悬索桥和刚性悬索桥。
柔性悬索桥的桥面系一般不设加劲梁，因而刚度较小，在车辆荷载作用下，桥面将随悬索形状的改变而产生S形的变形，对行车不利，但它的构造简单，一般用作临时性桥梁。
桥梁悬索施工方法

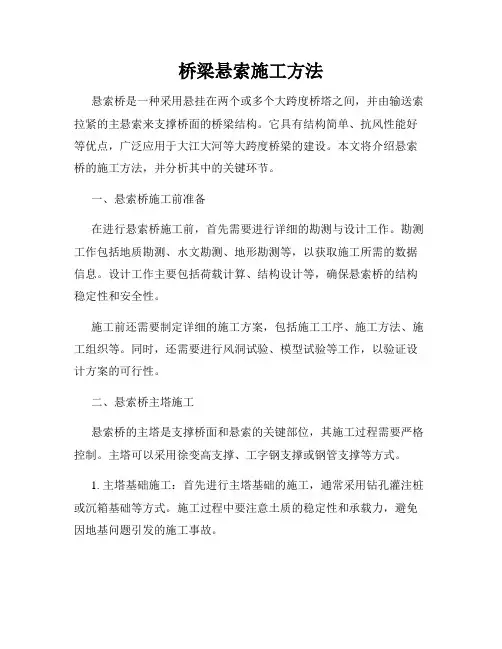

桥梁悬索施工方法悬索桥是一种采用悬挂在两个或多个大跨度桥塔之间，并由输送索拉紧的主悬索来支撑桥面的桥梁结构。
