无砟轨道精调技术方案
无砟轨道精调技术文
无砟轨道精调技术【摘要】通过沪宁城际铁路客运专线CRTS Ⅰ型板式无砟轨道及京沪高速铁路CRTS Ⅱ型板式无砟轨道静、动态两个阶段的轨道精调技术实践,结合高速动车组轨栓结果分析,对无砟轨道状态调整技术进展了系统的研究,总结了精调施工方法,提出静态适算控制标准,给出动态阶段的分析方法、调整原则和目标管理值。
【关键字】无砟轨道轨道精调一、轨道精调简介待铺轨单位对长钢轨铺设放散、锁定完毕后，即展开轨道精调作业。
前后分为静态调整和动态调整两个阶段。
静态调整到达静态验收标准后，开场联调联试。
开场联调联试后，精调工作进入轨道动态调整阶段，该阶段主要通过16 0km／h 轨检车和350km／h动车组对轨道状态进展检测和评估。
静态调整阶段：是根据轨道小车依据CPIII控制点进展静态测量轨道几何状态，通过软件分析后进展线形不断完善的调整过程。
包括对轨道线形〔轨向和上下〕进展优化调整，合理控制轨距变化率和水平变化率，使轨道静态精度到达规*要求。
动态调整阶段：主要通过对动态轨检车的数据进展分析结果，分点利用静态调整的方式对轨道进展调整。
动态检测结果评估分四级，一级点只需养护，二级点需重点调整，三级点限速行车，四级点停顿行车。
通过两个阶段的调整，最终使得无砟轨道轨道状态满足动车组高速运行的舒适性和平安性要求。
二、轨道扣件系统CRTS II型板式无砟轨道采用WJ-8C型扣件系统。
扣件组成：轨道板采用WJ-8C型扣件，WJ-8C型扣件〔以下简称扣件〕由螺旋道钉、平垫圈、弹条、绝缘块、轨距挡板、轨下垫板、铁垫板、铁垫板下弹性垫板和预埋套管组成。
每个小组配置的主要测量仪器、施工机具四、轨道板及扣件检查、清理长钢轨铺设前组织人员完成对施工现场的清理及修补工作〔包括对扣件孔的清理，道床板破损的修补，轨枕破损的修补，桥梁上单元板之间的清理及伸缩缝的整理、道床板裂缝的处理等工作〕。
轨道板应清理干净，不应有沙子、石子、混凝土残砟及建筑垃圾等。
无砟轨道精调施工工艺工法(后附图片)

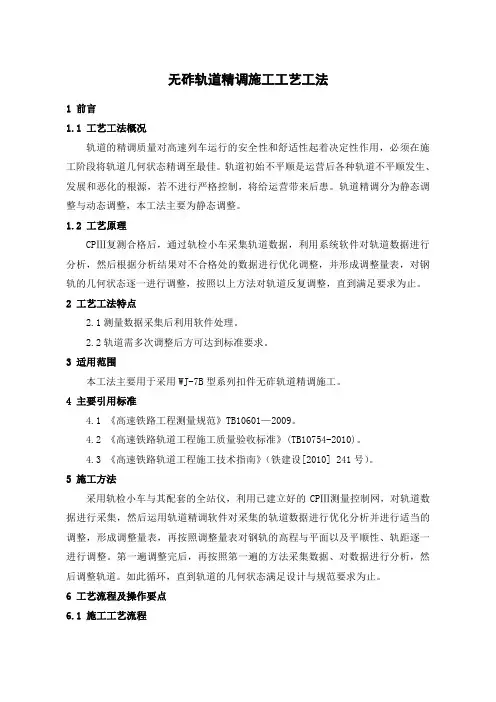

无砟轨道精调施工工艺工法1 前言1.1 工艺工法概况轨道的精调质量对高速列车运行的安全性和舒适性起着决定性作用，必须在施工阶段将轨道几何状态精调至最佳。
轨道初始不平顺是运营后各种轨道不平顺发生、发展和恶化的根源，若不进行严格控制，将给运营带来后患。
轨道精调分为静态调整与动态调整，本工法主要为静态调整。
1.2 工艺原理CPⅢ复测合格后，通过轨检小车采集轨道数据，利用系统软件对轨道数据进行分析，然后根据分析结果对不合格处的数据进行优化调整，并形成调整量表，对钢轨的几何状态逐一进行调整，按照以上方法对轨道反复调整，直到满足要求为止。
2 工艺工法特点2.1测量数据采集后利用软件处理。
2.2轨道需多次调整后方可达到标准要求。
3 适用范围本工法主要用于采用WJ-7B型系列扣件无砟轨道精调施工。
4 主要引用标准4.1 《高速铁路工程测量规范》TB10601—2009。
4.2 《高速铁路轨道工程施工质量验收标准》(TB10754-2010)。
4.3 《高速铁路轨道工程施工技术指南》（铁建设[2010] 241号）。
5 施工方法采用轨检小车与其配套的全站仪，利用已建立好的CPⅢ测量控制网，对轨道数据进行采集，然后运用轨道精调软件对采集的轨道数据进行优化分析并进行适当的调整，形成调整量表，再按照调整量表对钢轨的高程与平面以及平顺性、轨距逐一进行调整。
第一遍调整完后，再按照第一遍的方法采集数据、对数据进行分析，然后调整轨道。
如此循环，直到轨道的几何状态满足设计与规范要求为止。
6 工艺流程及操作要点6.1 施工工艺流程钢轨精调作业流程见图1。
图1 钢轨精调作业流程图6.2 操作要点6.2.1 CPⅢ复测在进行轨道精调施工前，先对管段内的所有CPⅢ的坐标与高程进行复测，合格后方可进行轨道精调施工。
6.2.2 轨道板承轨台编号在进行轨道精调之前，为了准确记录并保证测量结果与所测承轨台对应，从而系统管理轨道的几何数据，首先就要对全管段的承轨台创建统一的编号系统。
无砟轨道精调施工
未来，无砟轨道精调施工技术将继 续向智能化、自动化方向发展，提 高施工效率和精度。
02
无砟轨道精调施工技术
测量技术
测量设备
使用高精度的测量设备，如全站仪、测距仪等， 确保测量数据的准确性和可靠性。
测量方法
采用无砟轨道精调施工的专用测量方法，如CPⅢ 自由设站测量法等，提高测量精度和效率。
施工特点
施工组织
城市轨道交通无砟轨道精调施工需考虑城 市环境的特殊性和施工条件的限制，如空 间狭小、交通繁忙等。
合理安排施工时间和人员，确保施工安全 和效率，同时采取措施减小对周边环境和 交通的影响。
调整策略
质量监控
根据轨道几何尺寸偏差情况，制定针对性 的调整策略，优先解决关键问题，确保轨 道平顺性和安全性。
采用高精度测量仪器，提高施工效率 和精度。
技术交流与合作
与其他施工单位或高校进行技术交流， 分享经验，共同提高。
管理挑战及解决方案
管理挑战
无砟轨道精调施工涉及多个部门和多方利益 相关者，管理协调难度大。
明确职责分工
清晰界定各部门职责，避免工作重叠或遗漏。
加强沟通与协作
定期召开协调会议，确保信息畅通，问题及 时解决。
质量检测与验收
质量检测
在调整作业完成后，采用高精度测量仪器对轨道几何参数进行检测，确保达到 设计要求。
验收程序
按照相关规定和标准，组织专家进行验收，确保无砟轨道精调施工质量符合标 准要求。
04
无砟轨道精调施工案例 分析
案例一：高速铁路无砟轨道精调施工
精调施工流程
高速铁路无砟轨道精调施工 涉及测量、数据分析和调整 等多个环节，需确保各环节 的精确性和高效性。
无砟轨道精调作业指导书精选全文
可编辑修改精选全文完整版附件7无砟轨道精调作业指导书一、基本要求1．CPⅢ网重新复测，经评估合格方可应用于精调。
2．各位零配件安装到位，无缺少。
3．无碴轨道经过冲洗，无杂物，无灰尘。
4．无缝线路应力放散完毕且焊联、锁定。
二、准备工作1．各种规格材料基本到位。
2．绝对测量、相对测量小车经检验、调试合格。
3．各类机具齐备（轨距调整器、内燃扳手、无碴液压起道机、轨道仪、照明工具、数显道尺、塞尺、弦线、扭力测试仪、撬棍、改道小撬棍等）。
三、精调步骤1．总体流程。
2．精确测量。
为监测线路设备的变化，指导线路设备养护，需对轨道实测中线、高程进行绝对精度测量。
主要采用安博格小车与线路CPIII控制网实现对轨道精测。
⑴测量的前期准备工作①输入并核对设计数据（平曲线、竖曲线、超高、控制点，如存在断链，需分别输入，上、下行线也要分别输入）。
②设置项目属性，如平面位置和高程测量基准等。
③定期对全站仪及小车进行保养、检定。
⑵测量的现场工作①检查钢轨表面状态，检查扣件弹条与轨距挡板密贴。
确保零配件无缺少，扣件扭矩达标。
②正倒镜检查全站仪水平角和竖角偏差，如果超过3秒，在气象条件较好的情况下进行组合校准及水平轴倾斜误差（α）校准；检查全站仪ATR照准是否准确，有无ATR的偏差也应小于3秒。
③使用至少8个CPIII控制点自由设站，如果现场条件不满足，至少应有6个CPIII控制点，其中前后至少各使用一个60米以上的控制点。
根据天气条件确定最大目标距离。
状况好时控制在60m以内，不好时将距离缩短。
④设站的同时组装轨检小车，将双轮部分靠近低轨。
⑤在稳固的轨道上校准超高传感器，一般每天开始测量前校准一次，如气温变化迅速，可再次校准；校准后可在同一点进行正反两次测量，测量值之和应在0.3mm以内。
⑥将全站仪对准轨检小车棱镜，检查通信，关闭全站仪强力搜索，并锁定棱镜。
⑦放样60米以上的一个控制点对设站进行检核。
⑧进入施工模式，看偏差数据是否稳定，如不稳定（变化范围超过0.7mm），将小车向前推，找到数据相对稳定的距离，根据此距离再次重新设站。

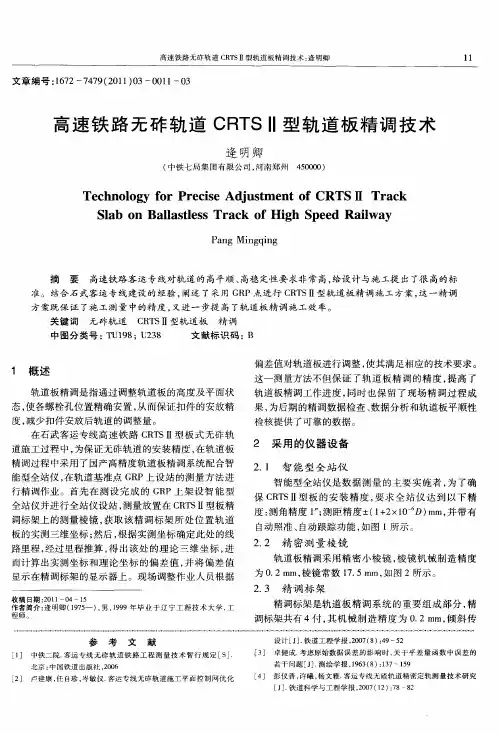

高速铁路无砟轨道CRTSⅡ型轨道板精调技术
Ｔ ｃ ｎ ｌｇ ｏ ｒｃ ｅＡｄｕ ｔ ｎ ｆ Ｔ ｒ ｃ ｅｈ ｏｏ ｙｆｒＰ ｅｉ ｊ ｓ ｓ ｍｅ ｔ ｏ ＣＲ ＳＩ Ｔ ａｋ Ｉ
Ｓ ａ ｎ Ｂａ ｌ ｓｌｓ ａ ｋ ｏ ｇ ｐ ｅ ｉ ｌ ｂ ｏ ｌ ｔｅ ｓ Ｔｒ ｃ ｆＨｉ ｈ Ｓ ｅ ｄ Ｒａ ｌ ｙ ａ ｗａ
关键 词 无砟轨 道 Ｃ Ｔ 型轨 道板 Ｒ Ｓ１ １ 精调
中图分 类号 ： Ｕ１８ ２ ８ Ｔ ９ ；Ｕ ３
文献标 识码 ： Ｂ
１ 概 述
轨道 板精 调是 指通过 调 整轨道 板 的高度及 平 面状 态， 使各 螺栓孔 位 置精确 安置 ， 从而保 证 扣件 的安放 精
度， 减少 扣件 安放后 轨道 的调 整量 。
检核提 供 了可靠 的数据 。
在石 武 客运专 线高 速 铁路 Ｃ Ｔ 型板 式无 砟 轨 Ｒ Ｓ１ Ｉ 道 施工过 程 中 ， 为保 证无砟 轨 道 的安 装精 度 ， 轨 道板 在 精 调过程 中采 用 了国产 高精度 轨道 板精 调系统 配合 智 能 型全站 仪 ， 轨道 基准点 Ｇ Ｐ上设 站 的测 量 方法 进 在 Ｒ 行 精调作 业 。首先 在 测 设 完 成 的 Ｇ Ｐ上 架 设 智 能 型 Ｒ
Ｐａ ｇ Ｍ ｉ ｇ ｉ ｇ ｎ ｎ ｑｎ
摘
要
高速铁 路 客运 专线 对轨道 的 高平顺 、 高稳 定性 要 求非 常高 ， 设计 与施 工提 出了很 高的标 给
准。结合 石 武客运 专线 建设 的经验 ， 阐述 了采 用 Ｇ Ｐ点进 行 Ｃ Ｔ 型轨道 板精 调施 工方 案 ， 一精 调 Ｒ Ｒ ＳＩ Ｉ 这 方案既保 证 了施 工测量 中的精 度 ， 又进 一步提 高 了轨道 板精 调施 工效 率 。
设 计 ［ ］ 铁 道 工 程 学报 ，０７（ ）４ Ｊ． ２０ ８ ：９—５ ２
无砟轨道精调方案
无砟轨道精调方案无砟轨道是一种新兴的铁路轨道建设技术，相比于传统的有砟轨道，无砟轨道能够提供更好的乘坐舒适度和安全性能。
然而，由于没有砟石的支撑，无砟轨道在使用过程中有可能出现轨道下沉、变形等问题，因此需要精细调整来保证其正常运行。
本文将介绍一种无砟轨道精调方案。
首先，无砟轨道精调的目的是调整轨道线路的几何形状，包括水平曲线、垂直曲线和过渡曲线等，以实现铁路列车的平稳行驶。
在无砟轨道的建设过程中，应关注以下几个方面进行精调。
首先，需要对轨道的水平曲线进行调整。
水平曲线是铁路线路上的弯道，为了确保列车在水平曲线上的平稳行驶，需要对曲线的半径、超高和线形进行调整。
曲线的半径是指曲线的弯曲程度，半径越大，曲线的弯曲度越小。
超高是指曲线内侧轨道的相对高度，超高越大，列车在弯道上受到的侧向力越小。
线形是指轨道的曲线形式，一般有克服坡度的等速直线、缓和曲线和直线三种形式。
通过调整这些参数，可以使得曲线符合列车的行驶要求。
其次，需要对轨道的垂直曲线进行调整。
垂直曲线是指铁路线路上的坡度和倾斜度，为了确保列车在坡度和倾斜度变化的区段上平稳行驶，需要对曲线的变化率和变化幅度进行调整。
变化率是指曲线的斜率变化率，变化幅度是指曲线的高度变化幅度。
通过调整这些参数，可以使得曲线的变化符合列车的要求，避免列车在曲线变化的区段上出现颠簸和不稳定的情况。
最后，需要对轨道的过渡曲线进行调整。
过渡曲线是指连接直线轨道和曲线轨道之间的过渡段，为了确保列车在过渡段上平稳过渡，需要对曲线的长度和过渡曲线的曲线形式进行调整。
过渡曲线的长度应保证列车能够充分进行速度的变化和加减速，而曲线的形式应尽量保持平稳，避免列车在过渡段上出现颠簸和不稳定的情况。
针对无砟轨道的精调需求，可以采用以下的精调方案。
首先，根据实际情况和列车的要求，在设计阶段就要充分考虑轨道的几何形状，合理设置水平曲线、垂直曲线和过渡曲线的参数。
通过使用现代的轨道设计软件，可以模拟列车在轨道上的行驶状况，优化轨道的设计。
无砟轨道精调方案
长昆（沪昆）铁路客运专线湖南段IV标段无砟轨道精调方案编制：审核：批准：中交一公局沪昆客专长昆湖南段第四项目分部二0一三年六月目录一、工程概况 (1)二、编制依据 (1)三、准备工作 (1)1.全站仪操作流程 (1)2.精调软件GRPwin的设置 (3)四、资源配置 (4)1．人员配置 (4)2．工器具配备 (4)五、轨排几何形位精调 (5)1.全站仪设站 (5)2.轨检小车的组装与校准 (6)3.轨排几何形位调整 (6)六、精调作业后的检查工作 (7)1.精调后轨排几何形位允许偏差 (7)2.轨排精调后注意事项 (8)七、精调小车和全站仪注意事项 (8)1.精调小车 (8)2.全站仪 (9)八、其他注意事项 (11)沪昆客专长昆湖南段四标第四项目分部无砟轨道精调方案一、工程概况本管段起始里程为DK197+555,终点里程为改DK202+790，全长5235米，本管段位于湖南省娄底市新化县境内。
管段内有特大桥2座，大桥4座，隧道4座，其它均为路基。
本线路设计时速250km/小时，主体工程预留时速350km/小时。
二、编制依据1.《高速铁路工程测量规范》TB10601-20092.《高速铁路轨道工程施工质量验收标准》TB10754-20103.《高速铁路无砟轨道工程施工精调作业指南》（铁建设函[2009]674号）三、准备工作1.全站仪操作流程1.1 全站仪的校准补偿器校准、组合校准、水平轴倾斜误差（a）校准a.补偿器校准:理论上，盘左整平后，盘右“倾斜L”和“倾斜T”应与盘左数值相等，符号相反。
若偏差较大，应进行补偿器校准。
点击工具进入，点击检查与校准选项，点击补偿器（L,T）,进入相应界面，点击测量，测量一个测回后校准完成，再次进行盘左盘右检查，如不好，可继续进行校准。
b．组合校准：点击工具进入，点击检查与校准选项，点击组合校准（l,t,i,c,ATR）进入组合校准界面，将ATR校准选项打开，这时瞄准距离大于100米的一个棱镜目标，利用人眼精确对准棱镜内的十字丝，然后点击测量，仪器转变方向后再精确瞄准十字丝，点击测量进入显示各项指标差值的界面。
无砟轨道精调方案
..目录1 工程概况 (1)2编制依据 (1)3 施工准备 (2)3.1控制网复核 (2)3.2资料复核 (2)3.3测量人员及设备 (2)3.4扣件安装 (3)3.5、粗调 (3)4轨道精调测量 (4)4.1 数据输入 (4)4.2仪器检校 (5)4.3全站仪设站 (5)4.4精调小车安装 (6)4.5轨道精调测量 (6)5 注意事项 (8)贵广铁路GGTJ-11标段无砟轨道精调方案1 工程概况我标段负责施工的新建贵阳至广州铁路GGTJ-11标段DK690+815～DK746+842.47范围，正线2×55.933km、站线2×1.95km，包括桥、路底座和支承层在内的CRTSI型双块式无砟轨道工程。
其中：正线桥梁45座/14.622Km，隧道27座34.566Km，明洞3座0.648/km，路基6.097Km。
CRTS I型双块式无砟轨道结构自上而下依次由：钢轨、扣件、轨枕、道床板和底座板或支撑层构成。
钢轨：钢轨采用60kg/m、12.5m工具轨，钢轨质量符合相关技术要求。
扣件：采用WJ-8A型弹性扣件，扣件支点间距一般为650mm，施工时可根据道床板分段情况合理调整，但不宜小于600mm；梁缝处最大扣件节点间距按700mm控制，但不应连续设置。
轨枕：采用SK-2型双块式轨枕，中铁七局集团轨枕厂厂内预制2编制依据1、《高速铁路轨道工程施工质量验收标准》TB10754-2010；2、《高速铁路工程测量规范》TB10601-2009；3. 《铁路工程测量规范》TB10101-2009；4、新建贵阳至广州铁路有关设计文件，设计图纸；3 施工准备3.1控制网复核精调测量前，检查确认CPIII控制点工作状态良好，其精度符合精调作业要求。
对被破坏的CPIII控制点应及时恢复，并拉入整网进行平差。
连续梁上的控制点必须在精调前进行复核测量，精度不满足要求时，应在精调前一天对控制点坐标进行测量更新。
轨道精调方案
新建铁路客运专线X标段无砟轨道精调方案编制：审核：批准：编制日期：2011年6月目录一、工程概述.................................................. - 1 -二、作业依据.................................................. - 2 -三、管理机构设置与职责分工.................................... - 2 -四、精调前准备工作............................................ - 3 -4.1CPIII控制网的复测.................................................................................... - 3 -4.2轨检设备的准备......................................................................................... - 4 -五、轨道精调施工工艺及流程.................................... - 4 -5.1轨道精调作业流程图................................................................................. - 4 -5.2轨道精调施工工艺..................................................................................... - 4 -5.2.1施工准备.......................................................................................... - 4 -5.2.2作业人员及设备配置...................................................................... - 5 -5.2.3轨道几何状态测量.......................................................................... - 5 -5.2.4测量数据模拟及调整量计算.......................................................... - 7 -5.2.5现场调整.......................................................................................... - 9 -六、质量控制过程.............................................. - 9 -6.1测量外业质量控制..................................................................................... - 9 -6.2内业质量控制........................................................................................... - 10 -6.3数据分析................................................................................................... - 11 -七、工作要求................................................. - 11 -无砟轨道精调方案一、工程概述客专站前工程XBZQ-2标段设计时速250km/h，轨道结构设计为CRTSⅠ型双块式无砟轨道。
无砟轨道精调流程
无砟轨道精调流程无砟轨道精调可是个挺有趣又很重要的事儿呢。
一、前期准备。
咱们在进行无砟轨道精调之前呀，那得把工具都准备好。
像测量仪器啦，必须得保证它是精准的，要是仪器不准，后面的活儿可就全乱套了。
还有那些小工具，什么扳手之类的，也得齐全。
而且人员也得安排好呢，大家得清楚自己的任务，可不能到时候手忙脚乱的。
对了，轨道的基本情况得先摸清楚，就像我们要了解一个新朋友，先看看轨道有没有什么明显的损伤或者特别的地方，这样在精调的时候心里才有底。
二、粗调阶段。
粗调的时候呀，就像是给轨道先做个大致的整形。
我们要根据设计的要求，把轨道的大致位置给摆好。
这就好比给一个小朋友梳头发，先把头发大致梳顺了。
在这个过程中，可能会遇到轨道的高低不平或者左右偏移比较大的情况。
这时候可不能着急，得慢慢来。
比如说轨道左边低了，那就得想办法把左边给抬起来一点，不过抬的时候也要注意幅度，不能一下子抬得太多啦，不然就矫枉过正了。
而且在粗调的时候，大家要互相配合好，测量的人员要及时把数据告诉操作的小伙伴，这样才能保证粗调的方向是正确的。
三、精调测量。
精调测量可是个细致活儿。
这个时候就需要特别精确的仪器上场啦。
测量人员要像个细心的小侦探一样，不放过任何一点小的偏差。
要在轨道上选取很多个测量点，这些点就像轨道上的小眼睛，通过测量这些点的位置、高度、水平度等数据，来确定轨道到底哪里还需要调整。
这个过程中要是数据有一点点偏差，那最后精调出来的轨道可能就不符合要求了。
所以测量人员可得打起十二分的精神来，而且要多测量几次，确保数据的准确性。
四、精调操作。
根据测量出来的数据，就开始真正的精调操作啦。
如果测量出来某个地方高了一点，那就要小心翼翼地把它降低一点点，就像给一个精致的小蛋糕做最后的装饰，一点点的调整都可能影响整体的效果。
在操作的时候，动作要轻要稳，毕竟无砟轨道也是很娇贵的呢。
而且每调整一个地方，就要重新测量一下，看看调整的效果是不是达到了预期。
高铁无砟轨道精调方案
XX铁路XX线（新疆段）标无砟轨道精调方案编制：复核：审批：批准：状态：目录一、工程概况 (3)二、编制依据 (3)三、工作内容 (3)四、精调小车的组成 (3)五、工作目标 (5)六、资源配置 (6)七、精调工艺流程 (6)八、设备维护与保养 (10)九、注意事项 (10)十、安全措施 (11)无砟轨道精调方案一、工程概况无二、编制依据1.《高速铁路工程测量规范》TB10601-20092.《高速铁路轨道工程施工质量验收标准》TB10754-20103.《高速铁路无砟轨道工程施工精调作业指南》（铁建设函[2009]674号）。
4.《WJ-8扣件安装说明书》。
三、工作内容1、检查使用状态；2、见证轨道精调过程；3、设备保养；四、精调小车的组成1.硬件部分系统主要包括机械和电气测量两部分。
图1 整机电气测量系统电气测量系统原理框图。
电气测量系统原理框图全站仪通过无线通讯方式与PC机进行数据传递，PC机发送各种控制命至传站仪，然后将全站仪及传感器的数据进行一系列分析处理后，得出轨道调整量，以指导轨道精细调整。
轨距传感器、水平（超高）传感器、里程编码器、轨向传感器和高低传感器通过屏蔽电缆与数据采集仪连接。
各传感器测量值通过信号调理电路调理后送入A/D转换器，转换后的数据送入单片机进行数据处理并传至计算机进行数据分析计算。
2.软件部分检测系统的软件分为两部分：安装在PC 端分析处理软件和安装检测系统控制盒中的控制软件。
五、工作目标轨枕精调后，轨道中线和轨道顶面高程允许偏差均不应大于2mm。
轨道静态平顺度标准应满足要求如下：六、资源配置1、人员分工，１人操作精调小车，1人操作全站仪，2人安装、拆卸棱镜（可视情况增加），4人调整螺杆调节器。
2、主要工具，１辆轨道检测小车、1台全站仪、扭矩扳手。
七、精调工艺流程1、工前检查，主要检查项目如下：轨道精调小车的工作状态检查，轨道调节装置的工作状态检查，螺杆调节器固定情况检查，扭矩扳手性能检查。
无砟轨道及道岔施工精调技术
第九部分无砟轨道及道岔施工精调技术中铁四局武广客专项目经理部第一节博格预制板式无砟道岔施工技术一、工程概况1.设计情况武广客运专线新衡阳车站中心里程DK1722+050，2#、4#、5#、7#、8#、9#、10#、11#、14#、16#、18#、19#、22#、23#、24#、26#、30#道岔为时速350公里客运专线铁路60Kg ／m18号可动心轨高速道岔；1#、3#道岔为时速350公里客运专线铁路60Kg／m50号可动心轨高速道岔；其中单开道岔9组：1#、3#、8#、10#、18#、19#、23#、26#、30#；渡线道岔10组：2#和4#、5#和7#、9#和11#、14#和16#、22#和24#，全部采用德国BWG提供的道岔。
18号道岔钢轨总长69米，50号道岔钢轨总长176.113米。
其中50#道岔岔前尖轨部分长63.146米。
2.无砟道岔的主要结构组成博格预制板式无砟道岔主要由水硬性支撑层、博格预制板和道岔钢轨组件组成。
其中道岔钢轨组件主要包括以下几部分：（1）道岔尖轨部分。
包括直股基本轨、曲股基本轨、曲股尖轨和直股尖轨；（2）连接部分。
包括直股导轨和曲股导轨；其中18#道岔有6根导轨；50#道岔有10根导轨。
（3）辙叉部分。
包括护轨和辙叉。
（4）电务部分。
包括电转机、密检器、下拉装置以及附属和保护装置。
3.劳动力安排4.主要设备配置主要机械设备表二、施工流程（一）安装道岔1.道岔厂内组装及验收BWG道岔要求在道岔厂内进行预组装，项目部指派技术人员驻厂家与厂方技术人员共同对每组组装好的道岔进行验收检查，检查结果以测试表、检查记录的形式归档，双方共同确认。
（1）道岔钢轨件尺寸质量和道岔组装质量。
要求达到A类检查项点合格率为100%，B 类检查项点合格率为90%，C类检查项点合格率为80%的要求。
（2）道岔进场后检查道岔产品在运输过程中是否发生损坏和变形。
2.道岔运输及吊装输运过程中道岔尖轨、基本轨、辙叉组件部分整体运输，其余部分采用分解运输方式。
高速铁路板式无砟轨道42#道岔精调施工工法(2)
高速铁路板式无砟轨道42#道岔精调施工工法高速铁路板式无砟轨道42#道岔精调施工工法一、前言高速铁路在现代交通建设中起着至关重要的作用。
板式无砟轨道是高速铁路轨道施工的一种重要工法，能够保证铁路线路的稳定性和平稳性。
为了进一步提高铁路道岔的质量和性能，我公司结合实际工程需求，研发了高速铁路板式无砟轨道42#道岔精调施工工法。
二、工法特点1. 高效性：采用该工法后，道岔的施工速度大大提高，能够满足高铁建设的进度要求。
2. 精确度高：工法采用高精度的测量设备和仪器，确保道岔布置的精度和准确性。
3. 节约材料：工法采用合理的施工方式，减少了材料的浪费，节约了施工成本。
4. 质量可控：施工过程中采取了多项质量控制措施，确保道岔的质量达到设计要求。
三、适应范围该工法适用于高速铁路、城市轨道交通等道岔施工。
尤其适用于复杂地质条件、紧凑施工规划和高要求道岔精度的施工情况。
四、工艺原理该工法通过对施工工法与实际工程的联系进行分析，采取了以下技术措施：1. 设计前期，根据实际情况确定道岔的具体参数，并进行精确计算和测量。
2. 施工过程中，根据设计要求和测量结果，采用专业设备进行道岔的调整和校正。
3. 对道岔进行必要的检查和试验，确保施工工艺和质量控制的有效性。
通过以上工艺原理的实际应用，可以确保道岔施工工法的稳定和成果。
五、施工工艺施工工艺包括以下几个阶段：1. 预处理：清理施工现场，进行土地平整和基础准备工作。
2. 道岔布置：按照设计要求，通过测量和定位确定道岔的位置和布置。
3.固定道岔：采用专用设备和材料固定道岔，确保道岔的稳定性和可靠性。
4. 精调施工：使用高精度测量仪器和工具，对道岔进行精确调整和校正。
5. 质量验收：对施工后的道岔进行质量检查和验收，确保施工质量符合标准要求。
六、劳动组织为了保证施工效率和质量，工法需要有合理的劳动组织安排。
在施工前，需要进行岗位培训，提高施工人员的专业水平。
同时，需要合理分配人员和设备资源，确保施工过程的顺利进行。
板式无砟轨道精调
五、扣件安装
• 6、锚固螺栓扭力矩 • 前期应人工上紧螺栓，轨道精调合格后统 一上扭力矩 • 7、其余配件安装 • 目前规范规定一般先锁定后精调，尤其充 填式垫板施工。施工中可以先进行精调， 锁定后再复核轨道状态。
六、轨检小车测量要求
• 全站仪自由设站观测的CPIII控制点不应少于4对， 全站仪宜设在线路中线附近，位于所观测的CPIII 控制点的中间。更换测站后，相邻测站重叠观测 的CPⅢ控制点不应少于2对。 • 自由设站点精度X≤0.7mm；Y≤0.7mm； H≤0.7mm；定向精度≤2″连续桥、特殊孔跨桥自 由设站点精度可放宽至1.0mm • 完成自由设站后， CPIII控制点的坐标不符值 X≤2.0mm；Y≤2.0mm；H≤2.0mm
4 5 6 7
水平
扭曲
与设计高程 偏差 与设计中线 偏差
一、轨道精调的目标
• 轨道整理作业后，动态质量应检查局部不平顺 （峰值管理）和线路区段整体不平顺（均值管 理）。轨道动态质量检查项目应按正线不平顺管 理值有关工程验收的规定检验。 • 线间距允许偏差为+10，0㎜。 • 扣件的轨距块离缝不应大于6%，最大离缝不应大 于0.5mm；扣压力小于规定的不应大于8%；胶垫 无缺损，偏斜量大于5mm的不应大于8% 。 （验 收标准一般项目）
六、轨检小车测量要求
• 每一测站最大测量距离不应大于80米。 • 轨道几何状态测量仪（轨检小车）测量步 长：无砟轨道宜为1个扣件间距，更换测站 后，应重复测量上一测站测量的最后6～10 承轨台（一般应为8个）。
七、数据分析处理
• • • • 1、建议用专业的调整分析软件 2、专业人员进行数据再处理 3、数据分析长度不宜低于500m。 4、数据处理的主要原则为消除峰值点。
无砟轨道精调技术方案
无碴轨道精调技术方案1、编制依据1《无碴轨道铁路工程工程测量技术》。
2《高速铁路工程测量规范》。
3《高速铁路工程测量规范条文说明》。
4 业主下达的相关文件。
2、编制范围新建兰渝铁路1标段DK84+950—DK100+707段范围黑山隧道无碴轨道施工。
3、无砟道床施工前具备的条件⑴CRTS-I型双块式无砟轨道道床施工应在隧道施工结束后，并对隧道沉降变形等进行系统的观测和分析，满足《客运专线无砟轨道铺设条件评估技术指南》要求并经业主指定的有资质的单位评估合格并出具评估报告后，开始安排施工作业。
⑵无砟轨道控制网（CPIII网）的测设工作已完成，测量精度满足《高速铁路工程测量规范》的要求，并已报设计单位评估合格。
4、测量网控制无砟轨道测量基础网采用CPIII控制网技术，测量精度严格按《高速铁路工程测量规范》执行。
在道床施工准备期间，必须查验与铺设段轨道工程有关的线下工程施工质量检验报告、沉降变形观测资料及评估报告，接收线下工程单位的线路测量资料及控制基桩，对线路范围内CPII网进行加密、复测后，在施工工点范围内建立独立、完整、精确的基标控制网。
CPIII控制基标每50-80m设一对。
成对布设在线路两侧的两个基标点里程差不超过1m。
一次布设的CPIII施工基标精密控制网最短长度不得少于2km。
5、测量放线步骤1：通过不少于4对CPIII控制点按设计道床板位置在每一个纵断面上放出道床板边线控制点（直线段10m 一个断面，曲线段5m 一个断面），采用钢钉精确定位做好标记，红油漆标识，用墨线弹出道床板边线。
步骤2：通过不少于4对CPI控制点按设计道床板轨面标高在两侧护墙上放出道床板轨面绝对标高点（直线段10m一个断面，曲线段5m一个断面），采用黑色记号笔在两侧护墙上做好标记，红油漆标识，用墨线弹出道床板轨面绝对高程线。
▲人员：测量员3人，普工2人。
▲机具、材料：测量仪器1套（放线定位）；斗（弹线）；钢卷尺；红油漆。
CRTSⅢ型无砟轨道板精测精调施工工法
CRTSⅢ型无砟轨道板精测精调施工工法CRTSⅢ型无砟轨道板精测精调施工工法一、前言随着城市轨道交通系统的不断发展，无砟轨道板作为一种新兴的轨道铺设工法，得到了广泛的应用和推广。
为了提高轨道的平整度和精度，提升轨道的承载力和使用寿命，CRTSⅢ型无砟轨道板精测精调施工工法应运而生。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点CRTSⅢ型无砟轨道板精测精调施工工法具有以下几个特点：1. 精确性高：该工法利用先进的测量设备和精准的施工工艺，能够确保轨道的平整度和精度达到设计要求。
2. 施工效率高：采用机械化作业和优化的施工流程，大大提高了施工的效率，缩短了工期。
3. 工艺先进：采用优秀的材料和工艺，具有良好的抗压性能和耐久性，能够满足长期运营的需求。
三、适应范围CRTSⅢ型无砟轨道板精测精调施工工法适用于地铁、高铁、城市轻轨等城市轨道交通系统的轨道施工工程，尤其适用于要求轨道平整度和精度较高的线路。
四、工艺原理1. 施工工法与实际工程之间的联系：通过对实际工程的测量和分析，确定具体的施工方案和工艺流程。
2. 采取的技术措施：包括设置控制线、进行基础处理、铺设无砟轨道板、进行精确测量和调整等，确保轨道的平整度和精度达到设计要求。
五、施工工艺1. 设置控制线：根据设计要求，在轨道两侧设置控制线，确定轨道的位置和高度。
2. 进行基础处理：清理轨道底床，进行必要的修整和加固，确保基础的平整度和稳定性。
3. 铺设无砟轨道板：根据施工图纸和工程要求，将无砟轨道板顺序铺设在基础上，并进行固定和连接。
4. 精确测量和调整：采用精确的测量设备和技术手段，对轨道板进行测量，并根据测量结果进行调整，确保轨道的平整度和精度达到设计要求。
六、劳动组织根据具体的施工规模和工期要求，合理调配施工人员和技术人员，确保施工工序的顺利进行和施工质量的控制。
CRTSI型无砟轨道精调方案
新建铁路沪昆客运专线长沙至昆明段（玉屏至昆明）CKGZTJ-12标CRTSⅠ型双块式无砟轨道精调方案编制：复核：审核：中铁二十二局集团有限公司沪昆客专指挥部贵州段工程指挥部二○一五年一月目录1工程概况及适用范围12编制依据23施工准备23.1 人员配置23.2 设备配置23.3 轨排粗调34轨排精调34.1 准备工作34.2 精调流程44.3 仪器检校44.4 全站仪设站44.5 测量轨道数据54.6 轨排调整65精调标准76注意事项77安全施工与环境保护8新建沪昆铁路12标CRTSⅠ型双块式无砟轨道精调方案1工程概况及适用范围本标段线路线路主要位于云贵高原及边缘过渡地带，属云贵高原剥蚀—溶蚀低中山、低山丘陵和高原盆地地貌，山脉近东西走向，地形总体南高北低，该地区为重丘区，山岭之间高差变化较大，沪昆客专和贵昆高速公路、320国道并行并上下穿插。
本项目部管段线路位于贵州六盘水市盘县境内，正线长度15.13km，共含纳了3条曲线（JD92～JD94, 最小曲线半径7000m，最大曲线半径11005m），曲线段长度为5215m，直线段长度9923m。
曲线超高采用外轨抬高的形式，最大超高值120mm，缓和曲线超高采用线性过渡方式。
本标段共有桥梁5座，总长1924m；隧道共有4.5座，总长12260m；路基共有9段，总长954.2m。
本方案适用于沪昆铁路CKGZTJ-12标路基、桥梁、隧道CRTSⅠ型双块式无砟轨道精调施工。
2编制依据(1)《高速铁路工程测量规范》（TB10621-2009/J971-2009）；(2)《高速铁路无砟轨道工程施工精调作业指南》（铁建设函[2009]674号）；(3)《高速铁路轨道工程施工质量验收标准》（TB10754-2010）；(4)《关于印发<贵广铁路、沪昆客专贵州段无砟轨道标准化管理指导书>（暂行）的通知》（贵广工管〔2013〕64号；(5)铁道部和沪昆铁路有限责任公司的其他相关规定。
