子午线轮胎的结构及生产工艺79页PPT
子午线轮胎的结构特点及其生产工艺
THANKS FOR WATCHING
感谢您的观看
需要特别注意。
02 子午线轮胎的结构特点
胎面结构
胎面材料
子午线轮胎的胎面材料通常采用耐磨 、抗滑性能好的合成橡胶,以提高轮 胎的行驶里程和安全性。
胎面花纹
胎面花纹的设计对轮胎的抓地力和排 水性能有重要影响。子午线轮胎的胎 面花纹通常采用纵向沟槽设计,以提 高轮胎的操控性和稳定性。
胎体结构
帘布层
子午线轮胎的优势与不足
总结词
子午线轮胎具有优异的性能和广泛的应用,但也存在一些不足之处,需要在使用中注意。
详细描述
子午线轮胎具有承载能力强、稳定性好、耐磨性好等优点,因此被广泛应用于各类车辆 中。然而,子午线轮胎也存在一些不足之处,如制造成本较高、价格较贵等。此外,在 某些特殊情况下,如行驶速度过快或行驶路面较差时,子午线轮胎可能会出现一些问题,
贴合工艺
要点一
胎面贴合
将裁断和表面处理后的胶料贴合到轮胎的胎面上,形成完 整的胎面结构。
要点二
侧壁贴合
将裁断和表面处理后的胶料贴合到轮胎的侧壁上,形成完 整的侧壁结构。
成型工艺
成型准备
检查各部件尺寸和质量, 确保符合要求。
成型
将贴合好的胎面、侧壁和 内衬组合在一起,形成轮 胎的初步结构。
修整
对成型后的轮胎进行修整, 确保形状和尺寸符合要求。
耐磨性测试
通过在特定路面和载荷条件下进行长时间行 驶,测量轮胎磨损程度,评估轮胎的耐磨性 能。
耐疲劳性测试
通过在模拟高温和高湿度的环境中进行周期 性的压缩、弯曲和剪切等疲劳试验,检测轮 胎材料的疲劳寿命。
高速性能测试
高速操控稳定性测试
在试验场或高速公路上,通过检测轮胎在不同速度下 的操控性能,如侧向力和纵向力等,评估轮胎的高速 稳定性。
子午线轮胎的结构特点及生产工艺课件
子午线轮胎的结构特点及生产工艺课件
2 子午线轮胎结构特点
BRDI
● 5 操纵稳定性好
表1-9 轻型载重子午线轮胎全油门加速试验结果
轮胎类型 档位
加速中止速度 /(km•h-1)
加速油耗 /(L•100km)
加速时间/s
4
71.8
6.50-16
5
62.0
32.56
40.2
26.60
47.5
4
75.0
公路实用油耗试验
平均油耗/(L•100km) 节油率/%
23.85
9.52
26.36
0
子午线轮胎的结构特点及生产工艺课件
2 子午线轮胎结构特点
BRDI
❖ 子午胎的优越性
● 滚动阻力低、节省燃料 ● 高速安全、生热低 ● 耐磨、耐刺、耐用 ● 减震、舒适 ● 操纵稳定性好。
子午胎帘线的排列方式,消除了斜交 胎交叉排列层间剪切移动造成的内部 磨擦,因此生热低,消耗能量少。此 外,由于胎体帘布层数较少,胎侧较 薄,也便于内部积热的散发。 又因
子午线轮胎的结构特点及生产工艺课件
2 子午线轮胎结构特点
BRDI
❖ 子午胎的变形特点
二大: ① 轮胎侧向变形大,即在轮胎断面宽方向上的变形大; ② 轮胎法向变形大,即轮胎垂直于地面方向上的变形大,胎体下沉量大。
子午胎的变形特征,
四小:
决定了它的使用性
① 胎冠周向变形小,即轮胎胎能冠的圆优周越方性向。上的变形小,也叫纵向变形小;
② 胎冠周向滚动变形小,即轮胎在地面每滚动一周所产生的胎冠周期变形小;
③ 高速旋转下的轮胎变形小
④ 轮胎材料剪切变形小。
子午线轮胎的结构特点及生产工艺课件
全钢子午线轮胎结构设计幻灯片
⑼ 室内试验设备和所需轮辋确实认。 对于新产品,室内测试一般是必须要做的工程, 包括外缘尺寸、静负荷、压穿、耐久等测试项 目,主要确认测试设备在载荷、速度、轮胎尺寸 等方面是否到达要求,测试所需要的轮辋是否具 备。
2.产品试制。 一般新产品第一次试制2+4条即可满足测试需要 (没废次品的前提下),备好料后,先成型硫化两 条,一条做样品,另一条割断面对照材料分布图 进展断面分析,然后根据断面分析结果对半成品 部件和其它施工标准进展调整,再成型硫化后4 条,一条做外缘尺寸、静负荷、压穿试验后,割 断面,再次进展断面分析,一条进展常规耐久试 验,一条进展带束层耐久试验,一条进展胎圈耐 久试验。
⑺ X光设备确实认。
对于全钢载重轮胎,X光是必检工程。确 认X光检测设备能否检测该规格品种的轮胎, 主要检查轮胎的外直径、断面宽度、着合 直径、子口宽度等参数是否与X光机匹配。
⑻动平衡/均匀性检测设备和所需轮辋确实认。
随着欧美等兴旺国家对载重轮胎性能和质 量要求的逐步提高,动平衡/均匀性检测逐 渐成为载重轮胎的必检工程。主要确认轮胎 的外直径和宽度是否与动平衡和均匀性检测 设备匹配,该规格品种轮胎检测所需要的检 测轮辋是否具备。
3.外观\X光\动平衡\均匀性检查检验。 ⑴产品质量分级 产品质量依次分为合格品〔一级质量、二级质量〕、 次品、废品,其定义如下: 一级质量:到达成品检验标准要求的。 二级质量:超出成品检验标准范围,存在一定质量缺
陷,但对使用影响不大的。 次品:超出成品检验标准范围,存有较大质量缺陷, 需按规定使用的。 废品:超出成品检验标准范围,存在严重质量缺陷,
⑹ 硫化模具、胶囊和卡盘等确实定。
根据图纸检验模具厂家提供的模具样 板是否到达要求,用模具样板检验模 具的胎面曲线、胎侧曲线、钢圈曲线 和花纹沟剖面曲线是否到达要求,检 验外表光洁度、刚片、装配尺寸等是 否到达要求;检验胶囊的外周长和夹 缘口尺寸等是否到达要求;检验卡盘 的夹缘口尺寸等是否与胶囊相匹配。

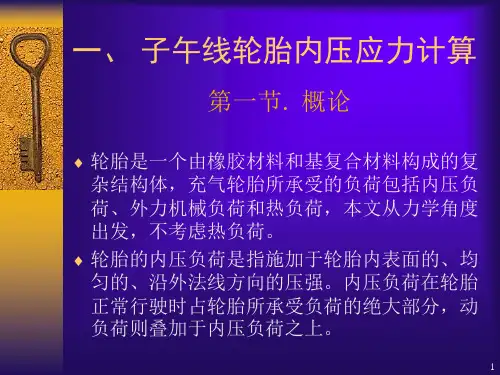

子午线轮胎结构设计方法PPT课件
所以有 对于S,成立 经过简单的积分计算得到: 对(14)式微分并将(11)式代入整理得:
28
其中: 形心半径R通过下式计算: 经过计算得到: 对(16)式微分并将(11)、(15)式代入整理得:
29
其中: 现在将(13)式对m求导,并将(15)、(17)式代入 整理得到: 将(18)式代入(12)式就得到最终的计算公式:
2
有限元分析虽然是一种比较有效的工具,但作 为一种数值计算方法只能作为分析的辅助工具。
在计算子午线轮胎内压应力时最好能有一套比 较适用的解析或半解析的分析方法来刻画出轮 胎的力学本质。
3
要计算带束层的内压应力,首先要知道带束层 的接触压力。
F. 波姆引入的内压分担率函数g(s)的概念,并 以g(s)为函数变量导出了子午线充气平衡轮廓 的解析表达式。
根据虚功原理有:
进一步引入简化假设,即:
12
以F表示胎冠断面周长单位长度所对应带束末端 之总接触压力,即
则有:
求出带束周向总应力为:
根据F. 富朗克的结论,内压分担率g(s)的分布 曲线比抛物线更接近梯形,所以这里近似假设: g(s)是常数,
13
则接触压力:
内压分担率为:
2. 胎体帘线的受力分析
34
35
36
二、 子午胎箍紧系数的计算原
理和方法
第一节. 概 论
帘线冠角是影响斜交轮胎形状和各种力学性 能的最重要参数;带束层则是决定子午线轮胎几 何形状和轮胎构件中内压初始应力分布以及轮胎 的各种力学特性的最重要的部件。带束层对子午 线轮胎的这种影响一般采用所谓箍紧系数来描述。
箍紧系数定义如下,
8
bd:支撑带束层的胎体轴向半宽 m:m= rk- rc n:椭圆底部到轮辋点的距离 p:充气内压 g(s):带束层内压分担率 N:胎体帘线总根数 Tb:带束层周向内压总应力 TB:钢丝圈周向内压总应力 TC:胎体单根帘线张力
最新子午线轮胎结构设计PPT课件
载重轮胎负荷计算基本公式为:
W 0 .2 3 1 K 0 .4 2 5(1 .0 21 0 2 P )0 .5 8 5
B 1 .3 9(D R B ) 9 .81 03
180 sin1 W1
( 1 . 0 2 1 0 2 5 8 8 ) 0 . 5 8 5 2 5 . 0 4 7 1 . 3 9 ( 5 0 . 8 2 5 . 0 4 7 )
=20(KN)
W S2 01.1 42.8 2(K)N(增加气压70KPa)
第三节、外胎外轮廓设计
1、外胎模型各部位尺寸代号及其它设计参数 代号
BB1
B1 141.3
式中:W-负荷能力,kN K-负荷系数 (K=1.1(双胎),K=1.14(单胎)) P-内压,kPa DR-设计轮辋直径,cm W1-轮辋名义宽度,cm
B- 为W 61 2.5%的理想轮辋上的轮胎充气断面宽,cm
B1
B1-安装在设计轮辆上的新胎充气断面宽,cm 0.231-采用公制计算的换算系数,若用英制计算,此公式
学习目的与要求
+ 通过学习掌握斜交轮胎的结构设计程序, 掌握技术设计内容:外胎外轮廓设计、胎 面花纹设计、内轮廓设计;
+ 掌握斜交轮胎的施工设计;了解内胎、垫 带、水胎和胶囊设计。
第一节、轮胎设计前的准备工作
轮胎是车辆驱动机构的主要配件,设计时 应依据车辆的技术性能及车辆的使用条件, 适应车辆发展的需要,并应考虑轮胎结构的 合理性、经济性及发展前景,收集有关技术 资料,选用先进技术,全面分析进行设计。 一般包括车辆的技术性能、行驶道路情况、 国内外同规格或类似规格轮胎的结构与使用 情况等。

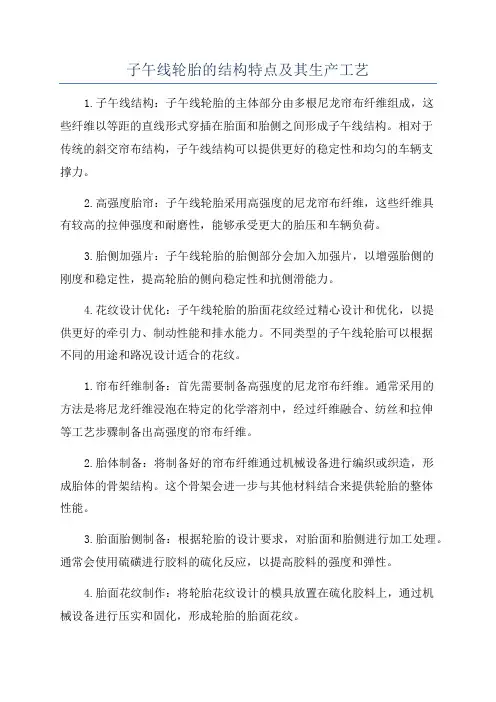

子午线轮胎的结构特点及其生产工艺
子午线轮胎的结构特点及其生产工艺1.子午线结构:子午线轮胎的主体部分由多根尼龙帘布纤维组成,这些纤维以等距的直线形式穿插在胎面和胎侧之间形成子午线结构。
相对于传统的斜交帘布结构,子午线结构可以提供更好的稳定性和均匀的车辆支撑力。
2.高强度胎帘:子午线轮胎采用高强度的尼龙帘布纤维,这些纤维具有较高的拉伸强度和耐磨性,能够承受更大的胎压和车辆负荷。
3.胎侧加强片:子午线轮胎的胎侧部分会加入加强片,以增强胎侧的刚度和稳定性,提高轮胎的侧向稳定性和抗侧滑能力。
4.花纹设计优化:子午线轮胎的胎面花纹经过精心设计和优化,以提供更好的牵引力、制动性能和排水能力。
不同类型的子午线轮胎可以根据不同的用途和路况设计适合的花纹。
1.帘布纤维制备:首先需要制备高强度的尼龙帘布纤维。
通常采用的方法是将尼龙纤维浸泡在特定的化学溶剂中,经过纤维融合、纺丝和拉伸等工艺步骤制备出高强度的帘布纤维。
2.胎体制备:将制备好的帘布纤维通过机械设备进行编织或织造,形成胎体的骨架结构。
这个骨架会进一步与其他材料结合来提供轮胎的整体性能。
3.胎面胎侧制备:根据轮胎的设计要求,对胎面和胎侧进行加工处理。
通常会使用硫磺进行胶料的硫化反应,以提高胶料的强度和弹性。
4.胎面花纹制作:将轮胎花纹设计的模具放置在硫化胶料上,通过机械设备进行压实和固化,形成轮胎的胎面花纹。
5.组装和调试:将胎体、胎面和胎侧等部件进行组装,并进行胎压和动平衡等工艺调试。
最终形成成品轮胎。
总之,子午线轮胎通过使用子午线结构和高强度帘布纤维等先进材料,在结构和性能上有显著的改进。
其生产过程中涉及到帘布纤维制备、胎体制备、胎面胎侧制备、花纹制作和组装调试等多个步骤。
子午线轮胎的结构特点和生产工艺的不断创新,使其在汽车行业得到广泛应用,并为车辆提供了更好的操控性、舒适性和安全性能。
全钢载重子午线轮胎制造工艺-讲义
到 8"挤出机中。 生产胎面下面缓冲胶片的压延机由 4.5"冷喂料挤出机或开炼机供料。
所需设备: 挤出生产线,其配有 8"热喂料挤出机、355×700 mm 缓冲胶片压延机、检测、冷却、
裁断及卷取装置、为挤出机供料的破胶机和开炼机组,为缓冲胶片压延机供胶的 4.5"冷喂 料挤出机或开炼机(工艺流程图中工序 9.1)。 轮胎成型
一次法成型机,两次法成型机
硫化
硫化机
成品在线检测
均匀性试验机,静平衡试验机,动平 衡试验机,X 光试验机等
序号 1 2 3 4 5 6
7
8 9 10
设备名称 钢丝帘布压延生产线
锭子架(双排) 开炼机
00 带束层挤出生产线 双复合挤出机
两复合联动生产线 内衬层挤出压型生产线
内衬层压延生产线
多刀纵裁机
钢丝圈缠绕机 钢丝圈螺旋包布机
进口厂商 意大利爱克立公司 意大利鲁道夫公司
日本 IHI 公司 美国 RJS 公司
加拿大 RMS 公司 美国 STEELASTIC 公司
德国特乐斯特公司 德国克虏伯公司 意大利波米尼公司
德国特乐斯特公司 德国克虏伯公司 意大利皮列里公司
台湾鑫昌公司 日本 IHI 公司 德国贝尔斯托夫公司
一、全钢载重子午胎工艺过程要点及概述
1.子午线轮胎材料分布图胎 Nhomakorabea胶胎面下层胶
内衬层 肩垫胶 胎体
上三角胶 下三角胶 钢丝圈
胎侧胶
子口填充胶 子口耐磨胶 钢丝补强层
胶料挤出部件:胎面/胎面下、内衬层、上/下三角胶、胎侧、子口耐磨胶、 子口填充胶、肩垫胶 骨架材料:胎体、带束层、钢丝加强层、钢丝圈、纤维补强层
2.生产工艺流程
主要制造工艺分为:生胶混炼,胎面、胎侧、胎肩垫胶和胶芯制造,胎体、带束层制 造,各种型胶部件制造,胎圈制造,外胎成型,外胎硫化,外胎成品的在线检测等。 子午线轮胎生产所涉及的主要设备如下表所示: 加工工艺简述: 如下图所示,简要说明密炼、压延和轮胎制造的全部工艺过程。 (1)混炼 混炼是制造工艺的第一阶段,在此阶段中,生产各部件加工所需的各种混炼胶。 橡胶、碳黑、油料及其他配合剂在密炼机中混炼。多数胶料需二段混炼,而某些具有 特定性能的胶料则需多段混炼。 中段生产的胶料(不含硫磺和促进剂)叫母炼胶,最后阶段混炼出的胶料叫混炼胶或 终炼胶。 密炼机将母炼胶和终炼胶排到一带捣胶装置的压片机上,以完成混炼生产的全过程。 之后将胶料下片、冷却、浸渍防粘剂和干燥,最后装在托板上。 制造工艺及技术要求: ——母炼胶制备时需有碳黑、大用量白色填充剂和油类增塑剂用的自动称重和进料装 置。橡胶(天然、合成)及小药用另外的装置称重。 ——多批天然橡胶的混合。 ——将两种或多种母炼胶在称重时混合一起,用这种方法制备终炼胶。 ——四速密炼机的加工速度依拟加工产品的类型而定。 ——密炼过程由微处理机或类似装置进行全自动控制。 ——每次混炼周期结束时,胶料从密炼机中排出。其周期由时间、温度或能量来控制, 或由时间和温度或时间和能量联合控制。 由于技术的缘故,无论是胶料还是母炼胶,在使用前都需放置相当一段时间。 每批胶料均提取一个试样,以作物理性能的测试。 根据上述制造工艺,胶料制备需如下主要设备: ——油类增塑剂储存、分配及称重装置 ——碳黑、白色填充剂储存和称重装置 ——橡胶称重装置 ——四速密炼机 ——带捣胶装置的压片机 ——胶片接取装置 ——小药称重装置 (2)钢丝帘线挂胶 在此工序生产轮胎钢丝帘布层用的挂历胶钢丝帘线。 胎圈补强条、胎体帘布及小角度带束层所用的挂胶钢丝帘布 钢丝帘布在四辊压延机上挂胶,此压延机在钢丝帘布的每一面热贴一层薄胶片。 胶料在一组开炼机上进行热炼,此开炼机以胶条形式连续向压延机供胶。 挂胶帘布宽度为 850mm,用带双层聚乙烯垫布的大容量工字轮卷取,然后将其送到斜 角裁断线上。 挂胶的主要要求如下: ——钢丝锭子房备有空调装置以控制其温度和湿度。 ——4 个压延辊筒配有独立的温度调节装置,以保持恒定的加工温度。
子午线轮胎设计的基本理论.ppt
图1 轮胎断面内轮廓示意图
r k胎腔里半径; rc胎腔轮辋点半径; a椭圆内轮廓曲线径向半径; b轴向半径;c轮辋宽度之; rm椭圆断面水平轴半径; g(s) 带束层内压分担率; bD带束层支撑宽度之半; RD带束层支撑宽度边缘点半; P充气内压; N胎体帘线总根数; Tb带束层周向内压总应力; TB钢丝圆周向内压总压力; TC胎体单根帘线张力。
B 圆环梁 T 弹性体 C 弹簧 D 刚性圆板
图1-1 圆环梁模型
一、轮胎结构的力学模型
(2).帘线—网络模型
a.内压仅由骨架材料帘线来承担
图1-2 帘线-网络模型
一、轮胎结构的力学模型
b.应力
s t p
Rs Rt
s
p RR2 Rm2
2RR cos
式中: s
为轮胎子午方向应力;
为轮胎圆周方向应力;
TB
P 2
rk2 rm2
结合(2-1),可得:
rk2 – rm2 = S0
(2-3)
三、子午胎箍紧系数的计算
1. 箍紧系数的定义
K HH' H
H----无带束层充气轮胎断面高度(按胎体第一层帘 布计); H’----有带束层充气轮胎断面高度。
三、子午胎箍紧系数的计算
2.无带束子午胎平衡轮廓的一个几何特征
I 11 I 12 I 13
M
I 22
I
23
I 33
(g).非线性方程组
KT R 0
Dr
d d
二、建立在椭圆曲线基础上的薄膜网络模型
1.基本假设
(1)充气胎轮辋点以上的断面内周长l0在变形中恒定不变; (2)充气胎断面内轮廓曲线在变形前后均可用椭圆弧描述。
子午线轮胎简介PPT
所以可比斜交胎提高里程20—30%。
缓冲性能好、乘坐舒适
• 装用子午线轮胎 平顺性好,乘坐平稳 舒适。这是因为子
午线轮胎胎体呈径 向排列(垂直于地面 方向),胎侧变形 大,胎体柔软,有
很好的缓冲性能,用 在客车、能提高乘坐 舒适,用在载货车上 可延长机件寿命和保 证货物的完好性
耐刺能力强、行驶安全
生热低适合高温高速行驶
• 同斜交胎相比,只有 一层胎体钢丝帘线, 且呈子午线方向排列,
帘布之间没有剪切 变形,因此生热低,
高温高速条件下行车 比斜交胎更安全可靠。
可多次翻新、综合里程高、成本低
• 这是子午线轮胎的一个显著特点,在路况 好的情况下一次翻新率可达100%,可达3 次,可有效地降低运输成本。
前言 第一章 轮胎 简史、组成、功用及分类 第二章 子午线轮胎解析 历史、简介、分类、优缺点、子午线轮胎与斜交轮胎 结构、性能对比分析、简单提及子午线轮胎设计的现状。 第三章 子午线轮胎的制备及成型工艺 第四章 表界面化学在子午线轮胎上的应用 第五章 子午线轮胎的发展方向 致谢 封面设计
组成
最基本的轮胎由:外胎、 内胎、垫带三部分组成! 其中外胎由胎面、胎侧、 缓冲层(或带束层)、 帘布层及胎圈组成。 内胎现在已经不提倡, 胎体用气密性好的橡胶 层配上相应的轮辋即可。
优点有六: 一、滚动阻力小、节约燃料 二、胎面耐磨、行驶里程高 三、缓冲性能好、乘坐舒适 四、耐刺能力强、行驶安全 五、生热低适合高温高速行驶 六、可多次翻新、综合里程高、成本低
滚动阻力小、节约燃料
子午线轮胎胎冠有钢丝带 束层,使轮胎的周向刚性 远远大于斜交轮胎,因此, 轮胎与地面接触印痕内的 切向变形和相对滑移也小 的多,再加上子午线轮胎 胎体仅一层,胎侧薄,因 而参与变形的橡胶少,生 热低,能量的损耗小。 所以子午线轮胎的滚动阻力 小于斜交胎,同样条件行 驶,可节油5%——8%。
子午胎基础知识ppt课件
1.3 全钢丝子午线轮胎的功用:
轮胎的功用: 承载汽车负荷 缓冲路面的冲击,减振 传递驱动力和制动力,提供附着力 改变或保持汽车行驶方向
载重汽车子午线轮胎既有全钢丝的,也有半钢丝的,全钢 丝子午线轮胎由于其使用性能好,比较适合高速长距离行驶的特 点,其主要在载重汽车、大型豪华客车上使用较多。全钢丝载重 子午线轮胎虽然制造技术要求高,但使用性能好,发展很快。
2.2.1 带束层胶料
轮胎在使用中要经受长时间的、高频率的、高负荷的作用, 作为全钢丝子午线轮胎的带束层帘布胶与钢丝帘线的粘合是子午 线轮胎制造技术中的关键。钢丝帘布胶的粘合性能既要满足动态 和热态下的使用条件,也要满足轮胎生产过程中的工艺要求。它 应具较高的定伸强度,良好的耐屈挠疲劳性能和耐热老化性能。
2.1.3 胎冠弧度高
同种规格的子午线轮胎胎冠弧度高要比斜交轮胎胎冠弧度高 要小。如9.00-20 一般为13—14mm,而9.00R20一般为9—10mm。 胎冠弧度高小有利于提高胎冠与地面的抓着力,从而提高轮胎耐磨 性。
2.1.4 花纹型式
随着我国路况的不断改善,纵向花纹也越来越受欢迎,载重 子午线轮胎很少采用纯横向花纹,因为纯横向花纹易引起胎冠与带 束层之间脱层,且侧滑性能差,因而被纵向花纹逐渐取代。为防止 产生噪音,一般采用不等节距花纹设计。
18PR
层级 轮辋名义直径(inch) 子午线结构标志
名义断面高宽比(mm) 名义断面宽度(mm)
1.4.3 轮胎生产厂商标
商标是轮胎生产厂的商品标志,如“开K 元” 是安徽开
元轮胎股份有限公司的商标。XX全钢丝子午胎的商标标识有 YIN BAO 、GOLDTYRE和GOODTYRE等品牌。
1.4.4 花纹编号
花 纹 磨 耗 图
子午线轮胎基本知识JERRY课件
N
140 V
P
150 Z
23
速度(KM/H
160 170 180 190 200 210 240
超过240
轮胎规格互换原则
同车轮胎外直径须相同或相当,以免影 响驾驶性能和车辆的整体稳定性。
·更换规格的轮胎负荷应大于原轮胎的负 荷或相类似。
·注意轮辋RIM宽度是否适当。 ·换胎时如要更换较宽规格轮胎,需要注
2
子午线轮胎
2、胎面下面有一层刚性很大的缓冲层,它将胎
体紧紧箍住,防止轮胎外直径膨胀,这就是带 束层。
带束斜交轮胎
结构特征:
胎体帘布层的帘线角与斜交胎的基本相同,而 缓冲层帘线采用大角度,一般为60°-65°。
浇注轮胎
结构特征:
胎体为无帘线骨架材料的高定伸聚氨酯注射而
成,胎面下的带束层采用刚性大的骨架材料如
轮胎的基本作用
承受车辆及负载的重量 传递车辆的牵引力、制动力和侧向力 保证车轮与地面的附着性能 缓冲和吸震 降低车辆在行驶时的噪音
1
轮胎的结构分类
轮胎结构以帘线排列状态来分类,可分为四类 斜交轮胎
斜交胎的结构特征是胎体帘布层的帘线按一定 角度相互交叉排列呈网状结构,胎体帘线排列 的胎冠角度一般为50°左右,主要的受力部位 是胎体,约承受80%-90%的应力。胎体层数一 般为偶数。 子午线轮胎 子午线轮胎的结构特征: 1、 胎体帘布层帘线相互平行呈径向排列,既 与轮胎断面宽方向平行呈0°夹角。
意其方向盘回转是否顺畅,是否有碰撞 车体的顾虑。理论上轮胎系列越小抓地 性能越好、轮胎系列越大里程越好。
24
11
密封层(INNERLINE)
概念:对于无内胎来讲,为了防止轮胎 内部的空气透过胎壁扩散出去而在轮胎 的内表面衬贴一层起密封作用的橡胶层, 这就是密封层。
子午线轮胎的结构设计与制造工艺
子午线轮胎的结构设计与制造工艺学习目的与要求通过学习掌握子午线轮胎的技术设计及施工设计方法;熟练了解子午线轮胎的构造和结构特点;掌握子午线轮胎的成型工艺;了解半成品部件准备及硫化工艺。
第一节子午线轮胎的分类及组成一子午线轮胎的分类(一)按用途不同分类目前子午线轮胎按轮胎用途来分,多数为轿车子午线轮胎、轻载子午线轮胎、载重子午线轮胎等;另外许多力车胎、工程胎、农业胎、工业胎也部分进行了子午化。
(二)按所用骨架材料不同分类(1)全钢丝子午线轮胎:子午线轮胎的带束层和帘布层均为钢丝材料制作。
(2)半钢丝子午线轮胎:子午线轮胎的带束层由钢丝材料制作,帘布层为纤维材料制作。
(3)全纤维子午线轮胎:子午线轮胎的带束层和帘布层均为纤维材料制作。
一般载重胎多数为全钢丝子午线轮胎,而轿车胎和轻卡胎多为半钢丝子午线轮胎或全纤维子午线轮胎。
二子午线轮胎的组成目前子午线轮胎的种类很多,下面主要以轿车子午线轮胎、轻载子午线轮胎、载重子午线轮胎为例进行介绍子午线轮胎的组成。
(一)轿车子午线轮胎的组成轿车子午线轮胎由胎面、冠带层、带束层、胎体帘布层、气密层和胎圈等部分组成。
轿车子午线轮胎的断面图见图4-1。
1.胎面胎面由胎冠胶和胎侧胶组成。
胎冠胶为一个整体胶件,可不分基部胶和冠部胶。
胎侧胶主要用于保护胎体帘布层,一般子午胎的胎体层数少,所以胎侧胶厚度需要厚一些。
由于子午胎胎体柔软弯曲变形大,故要求胎侧胶的耐屈挠疲劳性能和耐光老化性能好。
2.冠带层冠带层附加在带束层上面,一般用1~2层尼龙帘布制成,帘线角度为90︒(即帘线与胎冠中心线平行),用于提高轿车子午线轮胎的高速性能。
图4-1 轿车子午线轮胎的断面图3.带束层是轿车子午线轮胎主要受力部件,一般由两层钢丝帘布组成,但也可选用多层模量高、变形小的纤维帘布,如芳纶纤维。
帘线角度约为65-72︒。
可根据轮胎的速度和扁平率来选择带束层的帘线角度。
4.胎体帘布层胎体一般由1~2层纤维帘布组成,帘线角度为0︒(即帘线与胎冠中心线垂直)排列。
子午线轮胎的结构及生产工艺培训
子午线轮胎的结构及生产工艺培训引言子午线轮胎是车辆行驶时与地面接触的重要部件,其结构及生产工艺对于车辆性能和安全具有重要影响。
本文将介绍子午线轮胎的基本结构和生产工艺,帮助读者了解轮胎的制造过程和重要组成部分。
一、子午线轮胎的基本结构子午线轮胎是由多个部分组成,每个部分都起着关键作用,下面将详细介绍子午线轮胎的基本结构。
1. 胎体胎体是轮胎的主要部分,由多层橡胶帘布组成,起支撑和固定轮胎的作用。
胎体的材料和结构直接影响着轮胎的强度和耐久性。
2. 芯线帘芯线帘是轮胎的骨架部分,由金属丝或合成纤维编织而成,增强了轮胎的抗拉性能和稳定性,承受了车辆行驶时的载荷。
3. 胎侧胎侧是轮胎的侧面部分,连接胎体和胎侧的胶层,起着保护和支撑轮胎的作用,也是轮胎外观的重要组成部分。
4. 花纹轮胎胎面上覆盖着花纹,用来增加轮胎与地面的摩擦力,提升车辆的操控性能和抓地力,同时还可以排水,防止悬浮积水造成打滑。
二、子午线轮胎的生产工艺子午线轮胎的生产过程复杂,需要经历多个工序和技术环节,下面将介绍子午线轮胎的生产工艺过程。
1. 橡胶混炼橡胶是轮胎的主要原料,需要先与其他添加剂进行混炼,形成橡胶胶团。
混炼过程中要控制好时间、温度和搅拌速度,确保橡胶混合均匀。
2. 芯线帘制造芯线帘是轮胎的骨架,需要经过编织、涂胶、硫化等工序制成,确保其坚固性和强度,适应轮胎的运行环境。
3. 轮胎成型在成型机上,橡胶混合料被注入模具中,经过高温和高压的硫化处理,使轮胎的各部分结合在一起,形成轮胎的基本形状。
4. 胎侧制造胎侧是通过将胶层和胎体连接起来,形成轮胎的侧面结构,需要考虑胶层的粘接性和耐磨性,确保胎侧的完整性和稳固性。
5. 花纹加工最后一道工序是对轮胎的胎面进行花纹加工,设计合理的花纹结构和深度,以满足轮胎在不同路况下的使用需求。
结论子午线轮胎的结构和生产工艺是一个复杂而精良的系统工程,不同部分的设计和制造都直接影响着轮胎的性能和寿命。
2)子午线轮胎的结构特点及其生产工艺
2)子午线轮胎的结构特点及其生产工艺
子午线轮胎,又被称为径向轮胎,是一种新型的轮胎结构,以高强度的钢丝为骨架,其排列方向和轮胎走向方向呈90度,使得轮胎在运行时几乎不存在形变。
这种轮胎与普通的斜交胎相比有很多优点,例如防止了瞬间冲击荷载对轮胎内壁的损伤,增加了承载能力,提高了密封性能,增强了轮胎的稳定性,降低了燃油消耗,改善了驾驶舒适性等等。
子午线轮胎的制造工艺比较复杂:
1)胎面制备:首先将胎面橡胶,钢丝和尼龙帘布等材料放入混炼机中进行混合。
混合后的橡胶首先被制成胎面坯,然后在钢丝束和尼龙帘布等骨架材料的保护下经过硫化成型。
2)胎侧、内胎和胎座带制备:这一步主要是将胎面橡胶和钢丝束等材料加工成规定形状和大小的胎侧坯,然后把胎侧、内胎和胎座带等部分通过硫化成型。
3)结构组合:把胎面、胎侧、内胎和胎座带等部分组合在一起,然后在混炼机上进行各部分的粘合。
4)硫化成型:将各部分组合好的轮胎坯放入模具中,然后将模具放入硫化机中,通过高温和高压使轮胎坯中的橡胶硫化成型,最后在模具中冷却,得到成品轮胎。
5)质量检测:制成的轮胎要经过严格的质量检测,包括外观检查、测厚、X射线无损检测、平衡性和动态平衡试验等,以确保每一个出厂的轮胎都是优质产品。
子午线轮胎的生产工艺往往高于普通斜交胎,所以价格较贵,但由于其高强度、高耐久、高稳定性、高舒适性等特点,已逐渐成为高档轿车、商用车和特种车的标配,也被越来越多的消费者所接受。
子午线轮胎知识ppt课件
6) 轮胎的结构: ① 辐射层轮胎因强固的带束层影响,使接地部位运动少,发热 也少。 ② 钢丝胎因钢丝的热导性好,散热容易。 ③ 无内胎型轮胎,其内部的热气可直接通过轮辋散发出去。
09.04.2020
一般各种类轮胎磨耗指示点高度如下: 重型、中型载重(TB)—— 2.0mm 轻型载重(LT)—— 1.6mm 乘用、微型(PCR、UL)—— 1.6mm
09.04.2020
17
轮胎的噪声
1.声音的一般性质
⑴声音的高低——振动频率 人耳能够听到的振动频率范围大致为20~2000Hz。 音乐:30~500Hz 噪声:20~2000Hz 最近1~20Hz的超低频噪声也已引起注意。
09.04.2020
13
轮胎的使用要求
1.参照轮胎胎侧指示或包装说明 负荷 气压 速度 路面 季节
2.车辆的技术状况 前轮外倾角 前轮前束 多轴车辆的轴间精度 装配件的安装牢固度
09.04.2020
14
轮胎的使用要求(续)
3.不同结构轮胎的合理配置
所有部位轮胎采用同一型号和结构的轮
胎
——以获得最好的汽车驾驶性能
⑵声音的强弱——振幅(在一定振动频率) I=2π2vγ2α2d (erg/s.cm2) I:每秒通过单位面积的能量 γ:振动频率 α:振幅 d :介质的密度
⑶音色——波形
09.04.2020
18
轮胎的噪声
被胎面压缩的空气从花纹沟流出
横向花纹轮胎较大
泵气噪声
路面平滑较大
发生气柱共鸣(一次振动的频率约1000Hz)
同一轴必须装配相同型号和结构的轮胎
子午线轮胎成型工艺知识.ppt
两侧鼓同时向外移动传递环夹持胎胚置于卸胎 检查胎胚质量贴工代号 器上卸胎器摆转出
有无工代号
质量级别 C M
M N M M C M M M M M M M M
N N N
C
五、质量标准(胎胚外观质量) 1、各部件定位符合技术标准。 2、各部件的质量符合技术标准。 3、各部件接头符合技术标准。 4、各部件的角度定们符合技术标准。 5、各部件压实无气泡。 6、胎侧、内衬层无气泡、无褶子、无破洞。 7、胎侧反包高度符合技术标准。 8、胎胚周长符合技术标准。 9、胎胚无污染、无杂质。 10、定位贴工代号。 六、工艺条件 1、环境温度:22±2℃,相对湿度:50±5%。 2、机台风压不少于7巴。 3、半成品存放时间和存放条件符合工艺技术要求。 七、工艺技术操作要点 1、注意环境温度、湿度是否符合工艺技术要求 2、注意成型设备总风压不低于7巴压力小,易造成帘线抽丝或平宽飘移 3、执行半成品存放时间的规定 4、执行按先后顺序使用半成品的规定 5、在做到工具定置存放,设备清洁润滑好 6、要做到半成品料卡要相符 7、要做到首休项目的检查记录
操作 用手接取 1#带束层的端头接头定位 180°
用手接取 2#带束层的端头接头定位 90° 用手接取 3#带束层的端头接头定位 180° 用手接取 2 条 0°带束层的端头接头 定位 0°用电剪刀剪断
用手将胎面的上端头定位在鼓的 270 ° 将胎面两端头搭接并压实
参数公差 接头对接,接头间距≤ 1根 定位宽度:±1.5mm 偏中心:<1mm 接头定位角度:±10° 同 1#
3、四鼓成型机 辅助鼓、胎体成型鼓的生产工艺过程同三鼓成型机的辅助鼓,胎体成 型鼓基本是相同的。 成型鼓a: 1)胎体传递装置真空吸附胎体定位套装在成型鼓a。 2)胎圈锁定扇形块撑开锁定胎圈。 3)定位敷贴垫胶。 4)待成型鼓上完成胎胚成型后,成型鼓a和b同时旋转180°。 5)成型鼓a到成型鼓b的位置上。 6)成型鼓a其后的工艺过程同三鼓成型机的成型鼓相对应的工艺过程。 7)成型鼓b依次进行套装胎体,敷贴垫胶生产工艺过程。
