全电动堆高车培训解析
电动堆高车标准操作规程
1.0目的
使操作人员对电动堆高车的使用规范化，保证设备的安全正常使用。
2.0范围
适用于生产车间电动堆高车的使用全过程。
3.0职责
3.1设备使用人员：对电动堆高车的正确操作和日常维护负有责任。
3.2设备维修人员：负责该设备的维修。
4.0定义
无
5.0内容
5.1电动堆高车使用的基本原则和注意事项：
1)该设备仅用于混料罐的移动，不可他用。
2)在移动堆高车或升降货叉之前，必须确认车（或货叉）前或货叉下没有人后方可操
作，若货叉上有货物阻挡视线，应大声吆喝几声“提示堆高车将使用之类的话”，得
到回应“表示允许的话”或确认无人后方可操作。
3)在静止状态，升高货叉时，注意最大升限不能超过60cm。
4)根据电动堆高车使用的频率，及时充电，保证电瓶不亏电，可延长设备使用寿命。
充电器充满时显示为绿灯，货叉车显示器15v以上。
5)在使用货叉时，如有失控情况，需按下“急停”按钮。
控制手柄、上升按钮失灵、
电瓶无法正常充电等直接影响安全操作及正常使用的现象均属于异常情况，应立即
停止使用该设备，并切断电源；通知带班长并第一时间通知设备维修人员进行修理；
并将维修情况填写在《交接班记录》中备查。
5.2准备工作：
3 2 1
1：下降控制手柄 2：上升按钮 3：急停按钮6.0相关文件
无
7.0相关记录
7.1《交接班记录》
8.0变更记录
9.0相关部门审核。
第3 章 全电动堆高车
叉车的主要作用
LOGO
(1) 实现装卸、搬运作业机械化，减轻劳动强度，节约大量劳动力， 提高工作效率。 (2) 缩短装卸、搬运、准码的作业时间，加速物资、车辆周转。 (3) 提高仓库的利用率，促进库房向多层货架和高层仓库发展。 (4) 减少货物破损，提高作业的安全程度。
1．手柄示意图
LOGO
CLB1216系列叉车的手柄示意图如图3.1所示。它包括6个控制部分，图上列出 了5个，另一个是按下手柄。操作手柄下压45°左右是其正常工作状态，操作手 柄竖直或全压下状态是其非工作状态。
6．安全停车
LOGO
(1) 停车时要注意安全，绝对不能将车辆停放在斜面或斜 坡上。 (2) 停车后货叉必须完全降到最低位置。 (3) 紧急停车时按下急停开关，就会切断所有的电器控制 功能。 (4) 旋转电锁开关，并取走钥匙。
3.3 设备操作规程
LOGO
(1) 叉车必须由已经过操作培训的学生来操作，他能对使用者 进行有关移动和操作货物的操作演示，同时能明确地指导使用 者如何来操作叉车。 (2) 必须明确权利和责职，经过叉车操作的培训，同时熟知有 关操作说明的内容。如果使用的叉车是步行控制式的(实训室里 是步行控制式的)，则在操作时还必须穿安全靴(实训室必须穿 运动鞋，不得穿高跟鞋)。 (3) 在工作期间对叉车负责。 (4) 严禁用叉车来运输或提升人员，且驾驶期间车辆上不能坐 其他任何人。 (5) 叉车出现故障或缺陷时，必须马上通知实训指导教师。
继上页LOGO来自• (6) 检查和维护操作必须依照维护清单上的时间间隔来执 行。 • (7) 当运载的货物挡住了视线时，叉车必须倒退行驶，如 果这样不行，则必须配有第二个人在叉车的前面步行给予 相应的指引和警告。最好在货叉的反方向来驾驶，以获得 好的视角和机动性。 • (8) 除了搬运货物时，叉车在驾驶过程中应将货叉保持在 300mm以下，最好货叉保持在最低位置。停车后货叉必须 完全降到最低位置。 • (9) 在操作当中，禁止突然加速、急停或急转，那将可能 导致货物以及车体的倾覆。

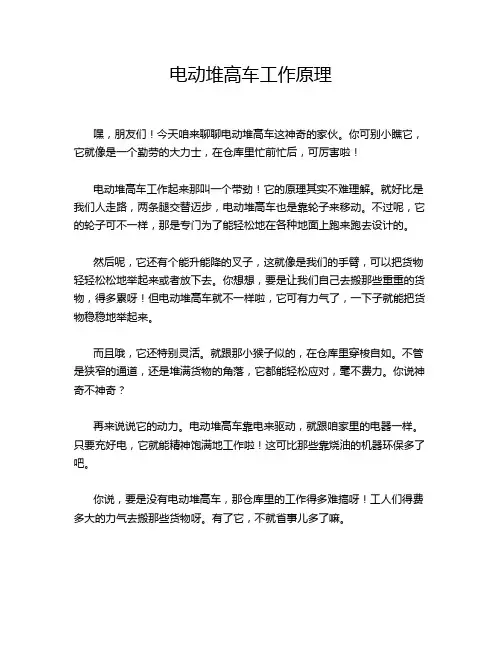

电动堆高车工作原理
电动堆高车工作原理嘿，朋友们！今天咱来聊聊电动堆高车这神奇的家伙。
你可别小瞧它，它就像是一个勤劳的大力士，在仓库里忙前忙后，可厉害啦！电动堆高车工作起来那叫一个带劲！它的原理其实不难理解。
就好比是我们人走路，两条腿交替迈步，电动堆高车也是靠轮子来移动。
不过呢，它的轮子可不一样，那是专门为了能轻松地在各种地面上跑来跑去设计的。
然后呢，它还有个能升能降的叉子，这就像是我们的手臂，可以把货物轻轻松松地举起来或者放下去。
你想想，要是让我们自己去搬那些重重的货物，得多累呀！但电动堆高车就不一样啦，它可有力气了，一下子就能把货物稳稳地举起来。
而且哦，它还特别灵活。
就跟那小猴子似的，在仓库里穿梭自如。
不管是狭窄的通道，还是堆满货物的角落，它都能轻松应对，毫不费力。
你说神奇不神奇？再来说说它的动力。
电动堆高车靠电来驱动，就跟咱家里的电器一样。
只要充好电，它就能精神饱满地工作啦！这可比那些靠烧油的机器环保多了吧。
你说，要是没有电动堆高车，那仓库里的工作得多难搞呀！工人们得费多大的力气去搬那些货物呀。
有了它，不就省事儿多了嘛。
咱再想想，要是在一个特别大的仓库里，货物堆得到处都是。
这时候，电动堆高车就闪亮登场啦！它哼哧哼哧地跑过来，把货物整整齐齐地堆起来，让仓库看起来干干净净、利利索索的。
这不就像是一个神奇的魔术师，把混乱的场面一下子变得有条有理了嘛。
电动堆高车在我们的生活中可重要了呢！它让物流变得更高效，让货物的搬运不再是一件让人头疼的事儿。
它就像是我们的好帮手，默默地为我们服务着。
所以啊，可别小看了这小小的电动堆高车，它的本事可大着呢！它让我们的工作变得轻松又高效，真的是太厉害啦！原创不易，请尊重原创，谢谢!。
电动堆高车日常之使用方法
公司网址 /
À清潔及整理 因天候及操作環境之因素,電池上面可能沾有雨 水或灰塵,因此要用抹布清潔. Á充電 視實際需要進行電池之充電作業,充電前須檢查 充電機接頭與電遲接頭是否已連接妥當.
c. 定期保養檢查:
¶每週之檢查 每週做1次檢查,並做下列表格之登記(附件二)
使用開始前及使用後量測”基準電池”的電壓,比重,液溫 Á在充電過程中,應先打開蓋子檢查檢查浮筒的頂部指示標記位置是 否適當,(正確水位為格板頂端上方的12mm) 如果水位過高,將造成充電時,電解液溢出,造成電解液的酸度變弱.如 果水位不夠,頂部的極板將會暴露出來,這將會降低電池的壽命,在補 充加水時必須使用非金屬的容器,而且只能添加被認可的蒸餾水,以達 到純淨的要求標準. H絕對不可用酸水做為補充用水H
Â添加蒸餾水應避免注入太多或太少的蒸餾水至電池內. Ã檢查所有連接處和整理磨損的線路或破損的絕電池端蓋頭是否安裝固定 無誤. Å保持電池頂部乾淨及乾燥是必要的,因為任何的髒東西和濕氣都會 成為電的導體,有金屬鏽蝕的部份應先清除後,再用水溶液或蘇打水或 稀釋氨水來中和鏽蝕的地方,並且烘乾它,再覆蓋擦上防酸液來保護鏽 蝕部份. ·每月之檢查保養
电动高堆车常见故障排除方法及安全操作要点
电动高堆车常见故障排除方法及安全操作要点常见故障排除一、传动系统1、噪音过大。
a、齿轮或轴承破损或齿轮渐开线栓槽磨损。
处理方法：更换齿轮或轴承b.、润滑油量不足或油质。
处理方法：添加或更换齿轮油2.、漏油。
原因，油封或衬垫破损。
处理方法：更换油封或衬垫二、动力转向系统1、.转向动作失效a、油面太低或没有油。
处理方法：添加液压油b、转向控制阀油管接头松动。
处理方法：重新锁紧2、转向动作缓慢方向盘转动困难a、油面太低或没有油。
处理方法：添加液压油b、油管破损。
处理方法：更换新油管c、转向阀或泵浦零件磨损.。
处理方法：更换新品3、方向盘停止后,车轮继续转向。
转向阀损坏。
处理方法：更换新品4、游隙过大累积间隙过大(含齿隙)。
处理方法：调整或更换三、链条及货叉负载重心位置正确但上升时不稳定a、链条张力不当。
处理方法：调整链条b、货叉松弛。
处理方法：固定货叉四、电气系统1、电气系统没有动作。
a、电源线接线不良。
处理方法：检查并修正b、电池接头故障。
处理方法：更换接头2、灯光无法点亮a、电源线接线不良。
处理方法：检查并修正b、灯光开关故障。
处理方法：更换开关c、灯光保险丝烧毁。
处理方法：更换保险丝d、灯泡烧毁.。
处理方法：更换灯泡3、喇叭不响a、电源线接线不良。
处理方法：检查并修正b、保险丝烧毁。
处理方法：更换保险丝c、开关故障。
处理方法：更换开关d、喇叭损坏。
处理方法：更换喇叭4、电量指示器没有动作a、电源线接线不良。
处理方法：检查并修正b、保险丝烧毁。
处理方法：更换保险丝c、锁匙开关损坏。
处理方法：更换锁匙开关d、电量指示器损坏。
处理方法：更换电量指示器5、泵浦马达没有动作a、电源线接线不良。
处理方法：检查并修正b、保险丝烧毁。
处理方法：更换保险丝c、泵浦接触器故障。
处理方法：更换泵浦接触器d、泵浦马达故障。
处理方法：检查及修理马达电动堆高车常见种类安全操作要点电动堆高车的安全操作注意事项有很多，下面诺力叉车给各大用户提一些有用的建议如下：1、电动堆高车操作员不准酒后开车、超重、超高、超速行驶，禁止急刹车、急转弯。
堆高车ppt
全电动堆高车
3.全电动堆高车
例如： 例如： MS03040: 全电动堆高车 X牵引电池 三节全自由提 升门架
全电动堆高车
4.侧架式
例如： 例如： MS03014: 全电动侧边操作堆高车1200/1500kg 全电动侧边操作堆高车 货叉最大高度2450mm、2900mm、 、 货叉最大高度 、 3100mm、3300mm、 、 、
手动堆高车
3.手摇式堆高车
简单简介： 简单简介： 采用独特的行星齿轮机构， 采用独特的行星齿轮机构， 结构紧凑，可自锁， 结构紧凑，可自锁， 安全省力比手动液压式堆高车 更加节省通道距离 符合欧洲EN1757-1:2001标准 标准 符合欧洲
手动堆高车
4.手动宽腿型
●重型设计 ●独特技术快速起升系统 紧凑型设计，坚固、 ●紧凑型设计，坚固、精密钢结构 德国密封材料制成高品质液压泵、 ●德国密封材料制成高品质液压泵、 油缸和密封圈，大大提高密封性能， 油缸和密封圈，大大提高密封性能， 节省维修成本 重型“ ” ●重型“C”型钢门架坚固安全 ●内装冲程上限旁通阀门 符合欧洲EN 1757-1：2001标准 ●符合欧洲 ： 标准 01
全电动堆高车
6.双门架型
例如： 例如： MS03039:全电动堆高车 (有踏板 额定 有踏板) 全电动堆高车 有踏板 载荷2000KG 起升高度 起升高度2500MM 货叉尺 载荷 货叉外宽590MM 最小 寸1125*180MM 货叉外宽 转弯半径1750MM 转弯半径 MS03078:全电动堆高车 载重 全电动堆高车 载重1000kg 货 叉长度1150mm 货叉最大高度 叉长度 3000mm 加踏板 MS03079:全电动堆高车 载重 全电动堆高车 载重1000kg 货 叉最大高度2500mm、3500mm 叉最大高度 、 MS03081:全电动堆高车 载重 全电动堆高车 载重1500kg 货 叉最大高度2500mm、3000mm、 叉最大高度 、 、 3500mm
全电动托盘堆垛车安全操作规程
全电动托盘堆垛车安全操作规程1使用前1.1在使用前应检查车辆是否正常：液压管路有无漏油，各支撑轮是否能正常工作，有无阻死现象，严禁使用有故障的车辆。
1.2检查蓄电池是否有电，方法：将电源总开关向外拉出打开总电源，打开手柄上的电门锁，检查车辆仪表台上的电能表，若0端一格亮，则表明此时蓄电池已没有电，应对蓄电池进行充电，严禁在没有电的情况下使用车辆，这样会大大减少蓄电池的使用寿命，甚至会损坏蓄电池。
1.3检查车辆制动是否正常；检查车辆起升、下降前后行驶等动作是否正常；检查车辆的紧急反向动作是否正常。
通过以上检查，如果车辆无故障，车辆就可以投入使用，若有故障，应及时修理，严禁使用有故障的车辆。
2使用中2.1该车辆在驱动轮电机出轴端装有傍磁式制动器，在操纵转臂的转轴上装有凸轮和微动开关，当转臂成30°±20°时堆垛车才能通电运行，大于或小于此角度，堆垛车都断电制动，此时才可以起升货物，在起升货物时车辆不能行驶。
2.2搬运和堆垛的操作向外拉出电源总开关打开总电源，打开电门锁，将车辆开到货堆附近（货叉头部距离货堆30公分处），按下下降按钮，调整货叉高度到适当位置，将货叉缓慢的尽可能深的插入到货物托盘，按下上升按钮至货叉距离地面20－30公分高度，开动车辆到货架位置并缓慢停靠到货叉头部距离货架30公分处，按下上升按钮，货叉上升至货架适当高度（托盘底部高于货架10公分左右），将货物缓慢移动到货架准确位置处，按下下降按钮，将货物小心地放在货架上，并使货叉脱离开货物，缓慢开动车辆，使货叉移出货物托盘（货叉头部距离货堆30公分处），将货叉降到距离地面30公分左右，将车辆开离货架。
在行驶过程中应注意前后左右有无障碍，转弯时要减速行驶。
2.3从货架上取下货物的操作向外拉出电源总开关，打开总电源，打开电门锁，将车辆开到货架附近（货叉头部距离货堆30公分处），按下下降按钮，调整货叉高度到适当位置，将货叉缓慢的尽可能深的插入到货物托盘，按下上升按钮，托起货物至货物托盘底部距离货架10公分高度，缓慢开动车辆使货缓慢移出货架（货叉头部距离货架30公分处），按下下降按钮，货叉下降到地面20－30公分高度，将车辆开离货架，行驶到需要的位置后缓慢将车辆停稳，按下下降按钮，将货物放下，使货叉完全脱离货物，将货叉缓慢移出货物托盘。
电动叉车培训教材
案例一：货物装卸操作
3. 调整叉车高度，确 保货物平稳。
5. 停车并关闭电动叉 车。
4. 将货物搬运至B点。
案例一：货物装卸操作
注意事项 2. 保持稳定行驶，避免急加速或急刹车。
1. 注意货物重心，避免倾斜。 3. 注意周围人员和障碍物，确保安全。
案例二：电动叉车维护保养
电池电量不足
电动叉车在运行过程中，电池电 量不足可能导致行驶速度变慢、
无法启动等问题。
电机故障
电机是电动叉车的重要部件，如 果电机出现故障，可能会导致电 动叉车无法正常行驶或无法升降。
控制系统故障
控制系统是电动叉车的指挥中心， 如果控制系统出现故障，可能会 导致电动叉车无法正常操作或操
作失灵。
故障排除方法
• 测试电动叉车，确保故障排除。
案例三：电动叉车故障排除
注意事项
2. 注意安全操作，避免造成 二次伤害。
1. 熟悉电动叉车结构和工作 原理。
3. 对于无法排除的故障，应 及时寻求专业人员帮助。
THANKS FOR WATCHING
感谢您的观看
注意事项 2. 定期进行专业维护保养。
1. 遵循制造商的保养建议。
3. 注意保养过程中的安全 操作。
案例三：电动叉车故障排除
• 任务描述：解决电动叉车运行中的常见故障。
案例三：电动叉车故障排除
操作步骤 1. 检查故障现象，确定故障原因。
2. 根据故障原因，采取相应的修复措施。
案例三：电动叉车故障排除
驾驶技巧
01
02
03
学习如何正确控制电动叉 车的加速器和制动器，以 确保稳定和安全的操作。
学习如何正确控制电动叉 车的转向，以确保在狭窄 的空间内安全地转弯。
电动堆高车使用规范
编号：CZ-GC-00437( 操作规程)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑电动堆高车使用规范Operation specification for electric stacker电动堆高车使用规范操作备注：安全操作规程是要求员工在日常工作中必须遵照执行的一种保证安全的规定程序。
忽视操作规程在生产工作中的重要作用，就有可能导致出现各类安全事故，给公司和员工带来经济损失和人身伤害，严重的会危及生命安全，造成终身无法弥补遗憾。
一、目的：使仓管员了解全电动堆高机的特点与构造,掌握全电动堆高机的上架操作流程、注意事项、日常维护等。
二、操作方法：仓管员熟悉堆高车必须在空旷的场地上，待基本熟悉后才可在货架一层、二层使用，熟悉一个月后，才可操作三、四、五层货物堆放。
1、堆高车启动：检查，确保电池充满电，且指标灯亮。
将钥匙插入电锁中，顺时针旋转，提起急停开关，以启动堆高车。
2、堆高车的前进/后退：将堆高车的控制手柄扳向自己一面，向下摆动一个适当的角度。
（离开竖直位置但也不能压至最低位置），然后用拇指转动两个旋钮开关：若将此开关向前转，则堆高车前进，若将此开关向后转，则堆高车后退。
前进/后退的速度由此旋钮开关的转动角度大小来控制，在启动时或周围空间较小时，为了保证安全,转动角度应控制得小一点,以减缓行驶速度。
手柄上有低速按钮，按下则限定低速行驶。
3、堆高车的货叉升降：用手指按下控制手柄上画有上升标记的按钮，则货叉上升；按画有下降标记的按钮，则货叉下降；放开后则立即停止升降。
4、肚皮安全开头：当堆高车后退时，如身体碰撞红色肚皮开关，堆高车将立即停止，并向前进方向反向运动一小段距离，这主要是为了防止你的身体受到挤压伤害。
5、堆高车的常规停车：当你需要堆高车平稳停车时，将拇指松开，旋转开关将自动复位，此时通过控制器产生反向电流，堆高车将再运动极小段距离后平稳停车。
全电动堆高车与半电动堆高车的区别
全电动堆高车与半电动堆高车的区别
1.动力区别：全电动堆高车是指利用电瓶带动驱动装置的电机工作，驱动轮子转动实现方向和位置的移动；半电动堆高车没有驱动装置，只有几个最为基本的承重轮和方向轮，要想移动堆高车的位置需要通过人力进行推动的，全电动堆高车要比半电动的要省力很多，工作效率也要比半电动要高。
全电动堆高车的价格要比半电动堆高车贵很多。
2.使用环境的区别：半电动堆高车主要的作用就是起到升降的功能，主要用于装车卸货、仓库堆货架等，只需要小范围移动的操作。
全电动堆高车主要的作用就是提升搬运货物，主要用于仓库取货，堆货架，搬运物品，全自动堆高车在很大程度上可以替代电动搬运车和叉车作业。
3.具体使用中的区别：
（1）全电动堆高车体积比半电动大，需要的通道宽度要更宽，这样才能顺畅的转弯；半电动大多是用来提升物品，因此对通道的宽度要求比较低，
（2）全电动堆高车比半电动堆高车承重多，所以自身重量比较重，当在楼上作业时，需要考虑楼板是否能承受得了重量。
要注意的是全电动堆高车只能提升2吨以内的重物，提升的高度也只能达到六米以内。
但是手动的因为是人力拉推移动的，载重吨位不可能大，只能适合载重1.2吨以下的货物且承重量会随着高度的变高而减少，3米就已经是极限，当半电动堆高车在升高到最高时，载重要远低于额定的重量。
（3）半电动堆高车移动由于需要人工操作，所有移动很费力，安全系数以及电瓶使用时间要低于全电动，所在工作效率低于全电动，在人力成本这方面来说，全电动也是优于半电动的。
以上信息由力形（上海）自动化科技有限公司提供，转载请注明出处。
电动堆垛车安全管理制度
一、总则为保障电动堆垛车作业过程中的安全，防止事故发生，确保员工生命财产安全，特制定本制度。
本制度适用于公司所有使用电动堆垛车的部门和人员。
二、适用范围1. 电动堆垛车司机、维修人员及管理人员；2. 使用电动堆垛车进行物料搬运、存储等作业的员工；3. 参与电动堆垛车作业的其他相关人员。
三、安全管理制度1. 电动堆垛车操作培训（1）新员工在操作电动堆垛车前，必须接受专业培训，掌握电动堆垛车的操作规程和安全注意事项。
（2）培训内容包括：电动堆垛车的基本构造、操作原理、安全操作规程、故障排除及应急处理等。
（3）培训结束后，经考核合格后方可上岗操作。
2. 电动堆垛车检查与维护（1）每日作业前，操作人员应对电动堆垛车进行检查，确保车辆性能良好，制动系统、灯光、喇叭等设备正常。
（2）定期对电动堆垛车进行保养和维护，确保车辆安全运行。
（3）禁止使用损坏、故障或未经过维护的电动堆垛车。
3. 作业现场安全管理（1）操作人员必须佩戴安全帽，系好安全带，遵守操作规程。
（2）作业现场设置明显的警示标志，确保作业安全。
（3）禁止在通道、电梯口、门口等危险区域进行电动堆垛车作业。
（4）禁止超载、超速、逆向行驶等违规操作。
4. 事故处理与报告（1）发生事故时，立即停止作业，保护现场，并向相关部门报告。
（2）根据事故原因，采取相应措施，防止事故扩大。
（3）对事故原因进行调查，分析原因，提出改进措施，防止类似事故再次发生。
四、责任与处罚1. 电动堆垛车操作人员必须遵守本制度，如有违反，将按照公司相关规定进行处理。
2. 对因违反本制度导致事故发生，造成人员伤亡或财产损失的，将依法追究相关责任。
3. 对未履行安全职责，造成事故发生的，将严肃追究相关人员责任。
五、附则1. 本制度由公司安全管理部门负责解释。
2. 本制度自发布之日起实施，原有相关规定与本制度不一致的，以本制度为准。
3. 公司各部门应加强对本制度的宣传和培训，确保全体员工熟知并遵守。
电动堆高车使用规范(最新版)
电动堆高车使用规范(最新版)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改电动堆高车使用规范(最新版)一、目的：使仓管员了解全电动堆高机的特点与构造,掌握全电动堆高机的上架操作流程、注意事项、日常维护等。
二、操作方法：仓管员熟悉堆高车必须在空旷的场地上，待基本熟悉后才可在货架一层、二层使用，熟悉一个月后，才可操作三、四、五层货物堆放。
1、堆高车启动：检查，确保电池充满电，且指标灯亮。
将钥匙插入电锁中，顺时针旋转，提起急停开关，以启动堆高车。
2、堆高车的前进/后退：将堆高车的控制手柄扳向自己一面，向下摆动一个适当的角度。
（离开竖直位置但也不能压至最低位置），然后用拇指转动两个旋钮开关：若将此开关向前转，则堆高车前进，若将此开关向后转，则堆高车后退。
前进/后退的速度由此旋钮开关的转动角度大小来控制，在启动时或周围空间较小时，为了保证安全,转动角度应控制得小一点,以减缓行驶速度。
手柄上有低速按钮，按下则限定低速行驶。
3、堆高车的货叉升降：用手指按下控制手柄上画有上升标记的按钮，则货叉上升；按画有下降标记的按钮，则货叉下降；放开后则立即停止升降。
4、肚皮安全开头：当堆高车后退时，如身体碰撞红色肚皮开关，堆高车将立即停止，并向前进方向反向运动一小段距离，这主要是为了防止你的身体受到挤压伤害。
5、堆高车的常规停车：当你需要堆高车平稳停车时，将拇指松开，旋转开关将自动复位，此时通过控制器产生反向电流，堆高车将再运动极小段距离后平稳停车。
堆高车总结
堆高车总结1. 引言堆高车是一种常见的物流设备，广泛应用于仓储和物流行业。
它具有提升货物的能力，并能够在狭小的空间内操作，因此在处理货物堆垛和搬运方面非常高效。
本文将对堆高车的原理、使用注意事项以及维护保养进行总结和介绍。
2. 堆高车原理堆高车主要由车架、升降机构和行驶部分三部分组成。
2.1 车架堆高车的车架是整个设备的支撑结构，它通常由钢材制成，并通过焊接和螺栓连接。
车架不仅要具备足够的强度和稳定性，还需要考虑到重心的稳定布局。
2.2 升降机构升降机构是堆高车实现货物升降功能的关键部件。
它利用液压系统或电动驱动系统，通过伸缩杆或链条实现货物的升降。
在操作过程中，要注意控制升降速度，保证货物的安全。
2.3 行驶部分行驶部分是堆高车的移动装置，通常由电动马达和轮子组成。
电动马达提供动力，轮子负责行驶。
根据需要，堆高车可以配备不同类型的轮子，如固定轮、转向轮和平衡轮，以适应不同的工作环境。
3. 堆高车使用注意事项3.1 操作人员培训在使用堆高车之前，操作人员应接受相关的培训，并熟悉设备的正常操作流程和安全规定。
只有合格的操作人员才能操作堆高车。
3.2 载荷限制堆高车的各个型号和规格都有其设计的最大载荷限制。
在使用堆高车时，应确保所搬运的货物不超过其最大载荷限制，以免发生安全事故。
3.3 行驶安全在堆高车行驶过程中，要注意行驶速度的控制，并保持安全的跟随距离。
遇到交叉路口和狭窄通道时，应特别谨慎，确保通过时没有障碍物和其他车辆。
3.4 货物堆放在使用堆高车进行货物堆放时，应注意堆放的稳定性和均衡性。
堆放时要确保货物有足够的支撑面积，并采取适当的固定措施，以防止货物倾倒或坍塌。
4. 堆高车的维护保养4.1 定期检查堆高车的各个部件应定期进行检查和维护。
特别要注意液压系统的油位和压力，电池的充电状态，以及轮子的磨损情况。
如发现异常情况，应及时进行修理或更换。
4.2 清洁堆高车的外部和内部都需要定期清洁，特别是车架、升降机构和轮子等关键部件。
电动堆高车安全使用规范
编号：SM-ZD-38636 电动堆高车安全使用规范Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly.编制：____________________审核：____________________批准：____________________本文档下载后可任意修改电动堆高车安全使用规范简介：该制度资料适用于公司或组织通过程序化、标准化的流程约定，达成上下级或不同的人员之间形成统一的行动方针，从而协调行动，增强主动性，减少盲目性，使工作有条不紊地进行。
文档可直接下载或修改，使用时请详细阅读内容。
一、目的：使仓管员了解全电动堆高机的特点与构造,掌握全电动堆高机的上架操作流程、注意事项、日常维护等。
二、操作方法：仓管员熟悉堆高车必须在空旷的场地上，待基本熟悉后才可在货架一层、二层使用，熟悉一个月后，才可操作三、四、五层货物堆放。
1、堆高车启动：检查，确保电池充满电，且指标灯亮。
将钥匙插入电锁中，顺时针旋转，提起急停开关，以启动堆高车。
2、堆高车的前进/后退：将堆高车的控制手柄扳向自己一面，向下摆动一个适当的角度。
（离开竖直位置但也不能压至最低位置），然后用拇指转动两个旋钮开关：若将此开关向前转，则堆高车前进，若将此开关向后转，则堆高车后退。
前进/后退的速度由此旋钮开关的转动角度大小来控制，在启动时或周围空间较小时，为了保证安全, 转动角度应控制得小一点,以减缓行驶速度。
手柄上有低速按钮，按下则限定低速行驶。
3、堆高车的货叉升降：用手指按下控制手柄上画有上升标记的按钮，则货叉上升；按画有下降标记的按钮，则货叉下降；放开后则立即停止升降。
4、肚皮安全开头：当堆高车后退时，如身体碰撞红色肚皮开关，堆高车将立即停止，并向前进方向反向运动一小段距离，这主要是为了防止你的身体受到挤压伤害。
电动叉车培训教材课件
电动叉车安全操作注意事项
起步后： 1.在仓库内通道上要低速行驶。 2.拐弯时要减速、鸣笛、靠右行。过路口时要“一慢
二看三通过”。 3.在外边行驶时要左右、前后注意，以免碰到货物或
人。 4.尽量在平路上行驶，不要在坑坑洼洼的路面上行驶。 5.禁止在升降架伸缩及叉车回转范围内站人。
15
电动叉车安全操作注意事项
21
厂内机动车辆行驶一般规定
• 超车
后车超越前车，应选择道路较宽，视 线清楚并在距对方150m内无来车的地点进 行
22
交通标志
禁令标志(红色) 警告标志(黄色) 指示标志(蓝色)
23
事故裁决
• 事故分类： • 特别重大：损失1000万以上，伤亡30人以上，国务院或其授
权部门，国家质检总局
• 特大事故：损失500万 (含) 以上1000万元以下，伤亡10人
非机动车让机动车； 低速车让高速车； 空车让重车； 转弯车让直行车； 进车间( 厂)车让出车间(厂)车； 搭载一般货物的车让装载危险物品的车；
20
厂内机动车辆行驶一般规定
. 一般情况下会车规定：
下坡车让上坡车； 但下坡车已行至中途而上坡车尚未上坡 时，则上坡车让下坡车； 各种车辆让执行任务的消防车、救护车 、 警车、工程抢险车； 本单位车辆让外单位入厂的车辆．
以上30人以下。调查部门：国家质检总局，省人民政府。
• 重大事故：损失100万 (含) 以上，500万以下伤亡3人以上9
人以下。省质监局，市人民政府。
• 严重事故：损失50万 (含) 以上，100万以下。伤亡1人以上3
人以下，市质监局，当地政府。
• 一般事故：损失50万以下，没有人员伤亡。事故发生单位，
电动堆高车实训授课教案
6.严禁同时操作两个操作按钮
四、电动堆高车的行驶（4分钟）
§演示：电动堆高车的前进、后退、左（后）拐、右（后）拐；且绕过障碍物；
※请一位同学上来给大家示范操作（教师在旁指导）
Ⅲ.实操作业（20分钟）：
操作电动堆高车进行绕桩作业
巡回指导
1、指导学生驾驶电动堆高车拐弯时，需缓慢行驶切勿加速拐弯；
说明
重点内容
详细讲解
讲授法
启发指导法
直观演示法
Ⅰ.复习旧课，引入新课（2分钟）
1、手动液压搬运车、手动堆高车区别？
手动液压搬运车：只适用于水平搬运；其结构简单、操作简单、成本低但工作效率低。
手动堆高车：适用于水平搬运与垂直堆垛两种作业方式；其操作简单、投入成本低。
共同缺点：人工操作、工作效率低。
Ⅱ.讲授新课（18分钟）
2、指导学生在绕桩时应提前判断拐弯位置，以免发生拐弯角度不足；
3、指导学生在驾驶过程中，如有意外发生立即启动急停开关；
回收实训设备
1、电动堆高车
2、托盘
3、瓦楞纸皮箱
课堂小结
本讲课主要讲授了电动堆高车的基本概述、操作方式、安全操作条列及电动堆高车的行驶问题，要求理解电动堆高车的基本参数、安全操作条列；且熟悉使用电动堆高车。
教学后记
实训报告
实训项目名称：
学 号
姓 名
专业、班
实训地点
指导教师
时间
实训报告包括如下内容：
1、实训题目
2、实训的目的和要求
4、实训结论
5、本次实验取得的主要收获和体会
签名：
日期：
教师评分：指导教师：日期：备注：
教学重点
教学难点
全自动堆高车实训心得
全自动堆高车实训心得
作为一个全自动堆高车的实训人员,我的实训心得可以总结为以下几点：
1. 安全第一。
在使用堆高车时,一定要牢记安全第一的原则。
要正确佩戴安全带和头盔,驾驶时保持专注、稳定。
同时要遵守车速限制和使用规范,确保不会出现任何安全事故。
2. 注重细节。
在使用堆高车时,需要注意车辆的操控、行驶,要注意车辆的高度、长度、宽度等基础参数,保证对操作台的高度有足够的掌握能力。
3. 学习驾驶技巧。
学习驾驶堆高车需要掌握基础的驾驶技巧,如转向、上下坡、起步、制动等操作并且需要掌握车辆的性能参数,如最大载重、最大爬坡度等。
只有学习到这些基础知识,我们才能安全、高效地操作堆高车。
4. 持之以恒进行实训。
学习驾驶堆高车需要不断地进行实践,只有不断地练习操作,才能熟练掌握驾驶技巧和理解车辆的性能参数,成为一个高熟练的堆高车驾驶员。
总之,全自动堆高车实训的过程需要我们注重安全,细节,和技巧并进行持之以恒的实践学习。
只有不断的学习,训练和实践,我们才能达到高水平的堆高车驾驶能力,保障我们安全高效地完成各种作业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
确认车辆的危险区域内没有任何人员。
(2) 旋转并打开急停开关。 (3) 在电锁开关内插入钥匙并向右方向旋转至位置 “I”。 (4) 查看电量表显示的当前电量。 (5) 检查喇叭功能是否正常。 (6) 检查操纵手柄的刹车功能是否正常。
3．控制车辆
(1) 旋转控制手柄到驱动范围“F”内，调整控制器至 需要运行的方向，车辆将会向选择的方向移动。
全电动堆高车使用资格培训
设备安全操作规程 设备安全规则 设备之使用 设备维护保养 设备故障及排除方法
设备安全操作规程之管理篇
• 1、操作者必须熟悉设备的一般结构及性能，严禁超性能 使用设备； • 2、使用前检查各控制和驱动装置、操作手柄、踏板、轮 子及紧固件，如发现损坏或有缺陷时，应在修理后操作； • 3、车辆安全装置必须齐全完好，各部件灵敏有效； • 4、搬运时货叉须全部插入货物下面，并使货物均匀地放 在货叉上，不许用单个叉尖挑物； • 5、平稳地进行起动、转向、行驶、制动和停止，在潮湿 或光滑的路面转向时须减速； • 6、使用时不准超重、超高、超速，禁止急刹车、急转弯； • 7、不准人站在货叉下或在叉下行走
电机—蓄电池— 驱动装置
目测
检查
检查
日常保养表（电机）
检查项目 维护要求 清洁或更换轴承 连接线是否牢固 工具 目测 目测 检查 检查 每日 每周 每月 每三个月 每半年 检查 检查
电 机
检查碳刷、整流 器是否损坏、线 圈是否正常
表面是否清洁
目测
检查
检查
检查
目测
检查
检查
检查
清除定子和转子 上的碳粉
(5) 检查提升链条、滚轮、货叉、油管及喇叭的情况。
(6) 检查刹车的情况。
(7) 检查驱动轮、负载轮等的磨损情况。
日常保养表（蓄电池）
检查项目 维护要求 电解液液位 工具 目测 每日 每周 检查 每月 检查 每三个月 检查 每半年 检查
电量
目测 目测
检查 检查
检查 检查
检查 检查
检查 检查
检查 检查
目测
检查
检查
日常保养表（传动系统）
检查项目 维护要求 是否有异常噪声 工具 听 每日 检查 每周 检查 每月 检查 每三个月 检查 每半年 检查
减 速 箱
检查是否渗漏 更换传动油
目测
检查
检查
检查
检查
检查 更换
转向是否灵活
检查
检查
检查
检查
检查
转 向 总 成
转向手柄 润滑转轴
检查
检查 检查
检查 检查
检查 检查
蓄 电 池
连接线是否松动
表面是否清洁
目测
检查
检查
检查
检查
检查
远离明火
目测
检查
检查
检查
检查
检查
透气盖是否牢固
目测
检查
检查
检查
检查
日常保养表（控制器）
检查项目 维护要求 工具 每日 每周 每月 每三个月 每半年 插头是否老化 目测 检查 检查
接触器是否正常
பைடு நூலகம்
目测
检查
检查
控 制 器
检查龟爬开关
目测
检查
检查
6．安全停车
(1) 停车时要注意安全，绝对不能将车辆停 放在斜面或斜坡上。 (2) 停车后货叉必须完全降到最低位置。 (3) 紧急停车时按下急停开关，就会切断所 有的电器控制功能。 (4) 旋转电锁开关，并取走钥匙。
设备维护保养
(1) 检查蓄电池的电解液的液面水平(注意：充电时其液面水平会 高起来)。 (2) 检查蓄电池的每个极柱、电缆及其保护盖的情况。 (3) 检查蓄电池箱是否固定牢靠。 (4) 检查车辆是否有渗油的情况。
设备安全操作规程之操作篇
• 1、起重前必须了解货物的重量，货重不得超过叉车的额定起重 量； • 2、起重包装货物时应注意货物包扎是否牢固，不要搬运未固定 或松散堆垛的货物，小心搬运尺寸较大的货物； • 3、根据货物大小尺寸，调整货叉间距，使货物均匀分布在两叉 之间，避免偏载； • 4、货物装入货叉后，并尽可能将货物降低，然后方可行驶； • 5、启动时保持适当的启动速度，不应过猛； • 6、车辆运行中，切勿在高速行驶过程中，紧急制动、紧急转弯； • 7、行驶时应注意行人、障碍物和坑洼路面； • 8、保持标准行驶状态，货叉离地面行驶时货叉离地10-20公分， 停止时降至地面，左右行驶在较差道路情况下作业时，其载重要 适当减轻，并应降低行驶速度； • 9、离车时，将货叉下降着地，车底固定轮锁好；
(2) 通过控制手柄中前进/后退开关缓缓用力，控制车 辆行驶速度。
(3) 控制手柄向左、向右来改变车辆行驶的方向
4．刹车
(1) 车辆的刹车性能强弱取决于地面的情况。 (2) 车辆的刹车有3种方式。 ① 依靠电磁车来刹车。 (a) 万一有紧急情况，车辆必须只能用电磁刹(控制手柄)来刹车。 (b) 向上或向下旋转控制手柄至刹车范围，驱动电动机即被机械地刹 住。当控制手柄释放后，它会自动旋转至上面的刹车范围。 (c) 当车辆停车后，电磁刹车担当了停车制动的功能。 ② 依靠反电流刹车来刹车。 (a) 如果控制系统或驱动动力失效了，那么用反电流刹车就有可能实 现。 (b) 朝与行驶方向相反的方向转动控制器一直到车辆停止为止。 ③ 依靠惯性来刹车。 (a) 当控制器被释放后，控制器返回到“0”位，通过电动机的惯性来刹 车。 (b) 如惯性刹车被维修人员拆除而控制器设置在“0”位，那么只能使用 电磁刹车和反电流刹车来制动。
检查 检查
日常保养表（其它）
检查项目 维护要求 是否破损 轮 胎 工具 目测 每日 检查 每周 检查 每月 检查 每三个月 检查 每半年 检查
是否有缠绕物 制动是否灵活
目测
检查 检查
检查 检查
检查 检查
设备安全规则
• 严格按照载荷曲线作业，禁止超载
全电动堆高车操作
1．手柄示意图
叉车的手柄示意图如图。它包括6个控制部分，图上列出了5个，另一个是按下 手柄。操作手柄下压45°左右是其正常工作状态，操作手柄竖直或全压下状态 是其非工作状态。
手柄示意图
2．启动车辆
(1) 在开启、操纵车辆或对其进行相关操作前必须
5．起升和放下货物操作
(1) 在起升货物前，驾驶人员务必看清托盘结构， 选择合理叉货方式，确定货物要完全放在托盘上， 货物的重量没有超过车辆的载荷能力(不允许长期满 负荷的运送货物)。 (2) 货叉应尽可能完全伸到货物下面。 (3) 货叉提升：按压控制键“货叉上升”使货叉升 高到需要的高度。 (4) 货叉下降：按压控制键“货叉下降”使货叉下 降到需要的高度。
