轮辐式测力传感器
轮辐式压力传感器
目前轮辐式压力传感器可以适用于多种载荷力的测试，也广泛应用于各种电子秤、水泥配料仓、干粉搅拌机及工业自动化测量控制系统。
下面就由传感器销售中心高灵传感为大家介绍一下该产品的相关知识吧，可以帮助大家了解各个类型的传感器。
CFBLY轮辐拉压力传感器-量程200kg~100t广泛应用于工业系统中力的测量和天车秤、轨道衡、料斗秤等各种称重、测力的工业自动化测量控制系统，具有低外形、抗偏载、精度高、强度好、安装方便，拉压输出对称性好等特点。
目前在市场上常见的轮辐传感器的量程型号如下图展示:
以下是轮辐传感器的主要技术参数，可以帮助大家了解这款产品使用情况，以便能正常使用。
蚌埠高灵传感系统工程有限公司在自主创新的基础上开发生产出力敏系列各类传感器上百个品种，各种应用仪器仪表和系统，以及各种起重机械超载保护装置，可以广泛应用于油田、化工、汽车、起重机械、建设、建材、机械加工、热电、军工、交通等领域。
公司除大规模生产各种规格的高精度、高稳定性、高可靠性常规产品外,还可根据用户具体要求设计特殊的非标传感器,以满足用户的特殊要求。
如果您想进一步的了解，可以直接点击官网高灵传感进行在线了解。
轮辐称重传感器安全操作及保养规程
轮辐称重传感器安全操作及保养规程轮辐称重传感器是用于检测载重、平衡和定位轮子的一种设备。
为确保该设备的准确性和可靠性，我们需要遵守一些安全操作和保养规程。
安全操作规程1. 熟悉设备操作在使用轮辐称重传感器之前，必须先了解该设备的使用说明书，理解器件的功能、使用、操作方法、数据输出方式等重要信息，确保使用者熟悉设备的操作方法，并且遵循正确的使用步骤。
2. 使用适当的工具在使用轮辐称重传感器时，应使用适当的工具。
禁止使用锤子或其他硬物体去打击设备，更不能使用刀片或其他尖锐物品划伤、刺破或穿透传感器外壳或线路。
3. 适量负载及平衡轮子在检测轮子及其重量时，必须严格按照设备说明书上的负载范围进行操作。
若超出负载范围，轮辐称重传感器将会损坏，从而导致检测结果不准确。
并且，必须确保轮子处于平衡状态下，否则也会导致测量不准。
4. 避免设备受到磁场干扰轮辐称重传感器是一种精密仪器，必须避免其受到磁场干扰。
因此，在操作设备时，必须远离磁性物品，如电磁炉、强电流通道等。
此外，当设备处于工作状态时，绝不能将磁性物体放置在设备旁边。
5. 轮辐称重传感器不能受到震动在操作轮辐称重传感器时，必须避免其受到严重的震动，如果在使用过程中发现翘曲变形或损坏，必须及时更换备用零件以确保其正常工作状态。
6. 确保环境质量在使用轮辐称重传感器时，应当保证使用环境的质量。
使用环境应保持干燥、通风、不受腐蚀物影响。
如物质易燃、易爆，应远离工作区。
保养规程1. 设备保养定期为了确保设备的可靠性，必须定期对轮辐称重传感器进行保养。
保养的间隔应根据设备使用时间或使用次数而定，通常应该在每六个月或使用500次后进行保养。
2. 清洗表面在清洗轮辐称重传感器表面时，不能使用过于频繁的清洁剂或清洗剂。
在清洗时首先将面上沾染上的尘土、油脂和其他杂物擦去，然后使用柔软、干燥的布逐块清洁。
3. 定期检查设备部件另外，定期检查设备部件可以延长设备的使用寿命和准确性，尤其是对于器件引脚、连接器、电缆和接插件等设备部件，一定要定期检查是否良好。
美国interface进口轮辐式力传感器产品特点,美国interface进口轮辐式力传感器的尺寸图及选型表
美国interface进口轮辐式力传感器产品特点，美国interface进口轮辐式力传感器的尺寸图、选型表、技术参数及标准配置随着中国自动化不断发展进步，工控自动化产品也是大众需求。
上海力恒传感技术有限公司致力于力传感器及其信号处理的系统工作，公司在力传感器领域有着不断的追求。
今天小编就以上海力恒传感技术有限公司的美国interface进口轮辐式力传感器为例讲解相关内容。
一、美国interface进口轮辐式力传感器介绍型号：1010/1020/1032测量精度可达0.03%FS,偏心载荷补偿,形变小,一亿次满量程循环,分流校准。
二、美国interface进口轮辐式力传感器的产品特点◆ INTERFACE专有的温度补偿应变片◆一亿次满量程循环◆精度可达0.03%FS◆偏心载荷补偿，形变小，温度对输出的影响0.0015%/℃◆气压补偿，分流校准，拉压双向测力三、美国interface进口轮辐式力传感器的尺寸图四、美国interface进口轮辐式力传感器的LF1选型表五、美国interface进口轮辐式力传感器的技术参数六、美国interface进口轮辐式力传感器的标准配置3米整体电缆或PC04E-10-6P螺纹接头；安装底座七、美国interface进口轮辐式力传感器的可选项底座、三米整体电缆、卡口接头、多桥、标准输出、接头保护八、美国interface进口轮辐式力传感器的附件配套接头；仪表；安装附件以上内容由上海力恒传感技术有限公司的小编整理，希望对大家有用~上海力恒传感技术有限公司致力于力传感器及其信号处理的系统工作，公司在力传感器领域有着不断的追求。
随着中国自动化不断发展进步，我们团队积累了多年一线工作经验。
出于对自动化的理解和认识，公司始终坚持"因为专业、所以信服"的企业运作理念打造了一支自动化领域的专业团队，为客户提供系统的售前和售后服务，持续不断的提供质量稳定的产品，持续研发新的产品、最大限度的满足客户需求。

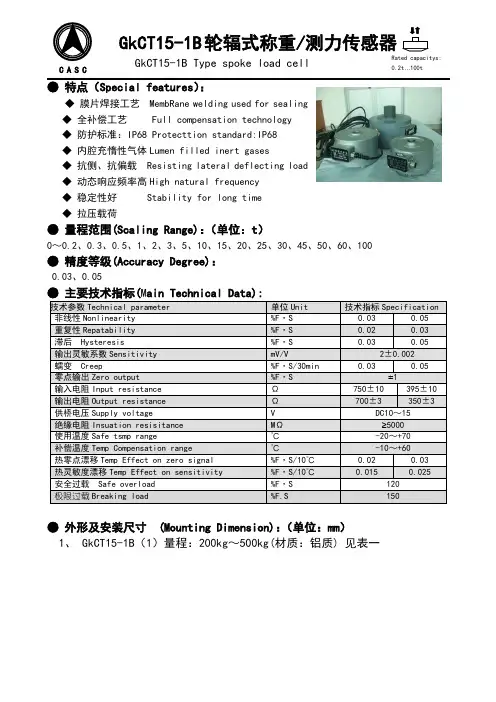

轮辐传感器GKCT15-1B
● 特点（Special features ）：◆ 膜片焊接工艺 MembRane welding used for sealing◆全补偿工艺 Full compensation technology◆ 防护标准：IP68 Protecttion standard:IP68 ◆ 内腔充惰性气体Lumen filled inert gases ◆ 抗侧、抗偏载 Resisting lateraldeflectingload ◆ 动态响应频率高High natural frequency ◆ 稳定性好 Stability for long time ◆ 拉压载荷● 量程范围(Scaling Range)：（单位：t ）0～0.2、0.3、0.5、1、2、3、5、10、15、20、25、30、45、50、60、100● 精度等级(Accuracy Degree)：0.03、0.05● 外形及安装尺寸 (Mounting Dimension)：（单位：mm ）1、 GkCT15-1B （1）量程：200kg ～500kg(材质：铝质) 见表一GkCT15-1B 轮辐式称重/测力传感器GkCT15-1B Type spoke load cellRated capacitys: 0.2t …100tC A S C2、 GkCT15-1B（2）量程：500kg～50t(材质：合金钢) 见表二3、 GkCT15-1B (3)量程：20t～100t(材质：合金钢) 见表三●输出连接方式：可选用圆形连接器（航空插座）和电缆线连接方式●其它说明：(The rest Note)可按用户要求的量程和尺寸供货。
We can supply according to scaling range and shape dimension required by users.。
应变式传感器的分类
应变式传感器的分类
应变式传感器是一种常见的物理量传感器，可以通过测量应变来检测各种物理量，如力、压力、重量等。
根据不同的分类标准，应变式传感器有多种分类方式：
1. 根据用途分类：应变式传感器可以用于测量力、压力、重量等物理量，因此可以根据其用途分为测力传感器、称重传感器、压力传感器等。
2. 根据结构形式分类：应变式传感器可以根据其结构形式分为平膜片式、平行梁式、柱式、桥式、悬臂梁式、双梁式、轮辐式、压力环式、板环式等。
3. 根据敏感元件分类：应变式传感器主要由敏感元件和转换元件组成，因此也可以根据敏感元件的材料和结构分为金属电阻应变片和半导体应变片。
4. 根据测量范围分类：应变式传感器可以用于测量各种物理量，其测量范围也各不相同，因此可以根据测量范围分为微应变传感器和大量程传感器。
5. 根据输出信号分类：应变式传感器可以根据其输出信号的类型分为模拟输出和数字输出两种类型。
总之，应变式传感器的分类方式多种多样，可以根据不同的需求和标准进行选择。
轮辐式压力传感器的原理？
轮辐式压力传感器的原理？
由于其形状圆，类似于车轮，我们称它为辐式传感器。
由于其稳定性强、精度高，故又称圆柱形力传感器;
具有高度低、精度高、线性度好、抗偏斜载荷和侧向力等突出优点，可用于测量拉力和推力，特别适用于称重和测力。
它是刚性的。
为了保持传感器的工作状态稳定，减少外界振动干扰的影响;
应尽可能减小弹性体在载荷作用下的弹性位移，使其具有较高的固有频率。
必须有一个简单合理的整体结构。
弹性体应尽可能地集成，以避免复合材料结构。
减少松动紧固和焊接变形的影响。
它对力位置的变化和干涉力的影响不敏感，弹性体应变敏感区的应力分布只随外力的大小而变化;
弹性体的工作区域具有良好的工艺性能，包括加工、粘接和密封装置，外形结构低，安装方便，互换性好。
低剖面结构能提高抗偏压载荷，使工作状态稳定。
辐式称重传感器是一种在静态和动态测量中常用的称重传感器，其原理是弹性体(弹性元件，敏感梁)在外力作用下发生弹性变形，使电阻应变计(转换元件)与其表面发生变形。
电阻应变片变形后，电阻发生变化(增减)，电阻变化通过相应的测量电路转换为电信号，从而完成外力转换为电信号的过程。
标签:
压力传感器压力传感器。
轮辐式力传感器简介
一、原理：
由于它的形状很像带有辐条的车轮，我们称之为轮辐式传感器。
由于它的高度很
低所以也称为低外形传感器，这种传感器的突出优点是，高度低、精度高、线性度好、抗偏载及侧向力能力强等一系列优点，它即可用于测量压力，也可用于测量拉力，因
此特别适用于称重和测力之用。
二、特点：
轮辐结构，可以测量拉压力，精度高、重复性、线性好，测试范围广
三、用途：
主要应用于油压机测力，试验机、汽车衡、各种工业称重系统等
郑州沐宸自动化科技有限公司致力于力传感器及信号处理的系统工作，公司在力传感器领域有着不断的追求。
主要有测力传感器、微型拉压力传感器、拉杆力传感器、S型拉压力传感器、环形传感器、柱式传感器、轮辐式力传感器、销轴类传感器、称重类传感器、二维力传感器、三维力传感器、六维力传感器等多维力传感器、静态动态扭矩传感器、微型位移传感器、压力变送器（气压/液压传感器）、变送器/放大器、控制仪表灯，并可定制各类传感器。
轮辐式称重传感器介绍
轮辐式称重传感器介绍轮辐式称重传感器的工作原理是通过使车轮传感器变形并产生电信号来测量车辆的重量。
传感器由诸多弯曲的传感单元组成，当车辆驶过时，车轮压迫在传感器上，弯曲传感单元发生弯曲，通过电阻应变片的变化，将压力转换为电信号。
这些电信号被传输到称重仪表或监控系统中进行处理和显示。
轮辐式称重传感器具有多种优点。
首先，它具有高精度和稳定的特性。
传感器的设计使得它能够在广泛的环境条件下工作，并且测量结果的精确度高。
其次，安装和使用方便。
安装传感器时只需将其固定在车轮辐条上，而不需要进行复杂的调整或安装其他设备。
此外，这种传感器还具有耐用性和可靠性。
它的结构坚固，并且能够承受重载和恶劣工作条件下的工作，因此可在长期使用中保持高质量的性能。
最后，轮辐式称重传感器还具有较小的尺寸和轻便的特点。
这使得传感器可以在不同类型的车辆上安装并使用，而不影响其正常运行。
轮辐式称重传感器的应用非常广泛。
比如在物流行业中，这种传感器可用于卡车和货车的称重过程中，以确保货物的准确运输。
在建筑和挖掘行业中，传感器可用于重型机械设备的称重，如挖掘机和装载机等。
此外，轮辐式称重传感器还可以用于公路运输业、工业生产以及农业等领域。
在实际应用中，轮辐式称重传感器还可以与其他设备和系统进行集成。
例如，它可以与计算机、电子秤和数据采集系统等设备连接，以便进行数据传输和处理。
这些集成系统的使用可以提高测量的准确性和效率，并提供更多的功能和选项，如数据存储、远程监控和报告生成等。
总而言之，轮辐式称重传感器是一种用于测量车辆重量的重要装置。
它具有高精度、稳定性、安装方便和耐用可靠的特点，并且在各个行业中都有广泛应用。
对于需要准确测量车辆重量的行业来说，轮辐式称重传感器是不可或缺的工具。
轮辐式负荷传感器
CFBHL(大量程)轮辐荷重传感器，也可以叫做轮辐式负荷传感器，是一种主要的轮辐测力传感器产品，采用轮辐式弹性体结构，利用剪切式应力原理，具有低外形、抗偏载、精度高、强度好等特点。
下面就由传感器销售中心高灵传感为大家介绍一下该产品的相关知识吧。
CFBHL轮辐荷重传感器(大量程)适用于多种载荷力的测试。
广泛应用于各种电子秤、水泥配料仓、干粉搅拌机及工业自动化测量控制系统。
以下是不同型号的CFBHL轮辐荷重传感器，如图所示：
(大量程)CFBHL轮辐荷重传感器的主要技术参数如下展示：
蚌埠高灵传感系统工程有限公司在自主创新的基础上开发生产出力敏系列各类传感器上百个品种，各种应用仪器仪表和系统，以及
各种起重机械超载保护装置，可以广泛应用于油田、化工、汽车、起重机械、建设、建材、机械加工、热电、军工、交通等领域。
公司除大规模生产各种规格的高精度、高稳定性、高可靠性常规产品外,还可根据用户具体要求设计特殊的非标传感器,以满足用户的特殊要求。
如果您想进一步的了解，可以直接点击官网高灵传感进行在线了解。
称重传感器参数介绍
称重仪表就是利用称重传感器转换为重量数字显示，并可对重量数据进行储存、统计、打印的电子设备，称重传感器常用于工农业生产中的自动化配料，称重，以提高生产效率。
它实际上是一种将质量信号转变为可测量的电信号输出的装置。
用传感器应先要考虑传感器所处的实际工作环境，这点对正确选用称重传感器至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，乃至整个衡器的可靠性和安全性。
在称重传感器主要技术指标的基本概念和评价方法上，新旧国标有质的差异。
主要有S型、悬臂型、轮辐式、板环式、膜盒式、桥式、柱筒式等几种样式。
S型称重传感器中常见的一种传感器,主要用于测固体间的拉力和压力，通用也人们也称之为拉压力传感器，因为它的外形像S形状，所以习惯上也称S型称重传感器，此传感器采用合金钢材质，胶密封防护处理，安装容易，使用方便，适用于吊秤，配料秤，机改秤等电子测力称重系统。
用途与特点
可用于拉、压力值的测量，输出对称性好，抗偏载能力强。
适用于配料秤、吊钩秤及各类专用秤等。
可选择内置式变送器，标准信号0-10mA、4-20mA或0-5V输出。
南京凯基特电气有限公司位于长三角六朝古都南京市，是一家专业从事传感器及胶带机保护装置研发，生产及销售的企业，其产品原材料采用欧洲进口集成芯片，多条生产线也进口自德国主流设备厂商，生产线具有先进的生产技术和完善的检测手段，严格参照国际标准在中国研发和生产。
产品已被广泛应用于纺织，汽车，电力，电子，化工，冶金，机械，烟草，食品饮料，钢铁，热电，造纸，印刷，橡塑，物流，邮电，航空，交通，刺绣机，包装等工业自动化领域。
轮辐式压力传感器的原理如何？
轮辐式压力传感器的原理如何？背景介绍在现代汽车技术中，轮胎是非常重要的部件之一。
轮胎的正常运行需要合适的气压，如果气压不足或过高都会影响行驶安全和驾驶乘客的舒适度。
因此，现代汽车都装备了轮胎气压传感器，在行驶过程中可以实时监控轮胎气压并提醒驾驶员。
而其中一种比较常见的传感器类型就是轮辐式压力传感器，下面将介绍其工作原理。
工作原理轮辐式压力传感器是一种直接测量轮胎气压的传感器，由多个传感器单元组成，每个传感器单元都安装在轮毂上，并与灵敏度不同，可测量不同范围的气压。
一般而言，每个轮辐式压力传感器包含以下组件：光电传感器光电传感器用于检测轮辐式压力传感器的转速，并通过接收传感器单元的旋转速度来计算出轮胎气压。
天线天线使用高频无线电波来传输测量的信息，通常工作频率在315MHz或433MHz。
压力传感器压力传感器是实验测量轮胎气压的关键元件。
压力传感器通过感知轮胎内部的气压并转换为相应电压来实现测量。
轮胎内部的气压通过一个名为“弹簧肺”的弹性膜压缩而转换为位移，这个位移通过电荷耦合器转换成电信号。
压力传感器可以感知到14-120 PSI范围内的压力变化。
控制电路控制电路是轮辐式压力传感器的逻辑心脏，可处理采集传感器单元的信息并将其发送到车辆的仪表盘上。
它的主要功能是实时监测轮胎气压并通过信号发送到车内让驾驶员提前预警。
电池轮辐式压力传感器使用锂电池，锂电池具有存储能量高、无效充电量损失小等优点，可以工作5-8年。
应用场景现在的汽车普遍采用无线式的轮胎气压传感器，其中轮辐式传感器是占比较大的一种。
轮辐式压力传感器可以用于所有的轮胎气压监测应用，比如汽车、轮船以及飞机等。
总结在汽车领域，轮胎气压是一个重要的安全问题，轮辐式压力传感器正是解决这一问题的有效手段。
其原理基于压力传感器和无线通信技术，可实时监控车辆轮胎的气压，并透过发送信号给驾驶员意料外的气压改变。
通过了解轮辐式压力传感器的工作原理，我们有助于更好地理解这个技术，以及如何在汽车领域中更好地应用它。
轮辐式称重传感器的应用
科技风2017年7月下DOI：10.19392/ki.1671-7341.201714154轮辐式称重传感器的应用宋瑾瑾高敏孙树志刘明蒋相广山东科技大学机械电子工程学院山东青岛266590摘要:本文介绍了轮辐式称重传感器的结构特点、工作原理、辅助电源、接线方式，并分析了在实际应用中应该注意的问题，对推进轮辐式称重传感器在工业过程控制领域的应用具有重要的意义。
关键词：结构特点；辅助电源；接线方式4机械化工_________________________________________________________________________称重传感器是一种将重量信号或拉、压力信号转换为可测 量的电信号，并将电信号输出的装置。
随着传感器技术、信息 技术的不断发展，称重传感器也取得了飞速发展。
我们只有了 解了称重传感器的结构特点、工作原理和实际应用中应注意的 问题，才能够让称重传感器更好的应用于工业过程控制领域，促进工业发展。
1称重传感器分类称重传感器按转换方法可分为电容式、液压式、电阻应变 式等多种类型，电阻应变式因为精度高、测量范围广、频响特性 好等优点，成为了使用最为广泛的称重传感器[1]。
电阻应变式 称重传感器按结构形式可分为:轮辐式、柱式、桥式、梁式和环 式等。
其中轮辐式称重传感器（以下简称为轮辐式传感器）由于具有抗侧向力和偏载能力强、重心低、便于安装、结构简单、坚固、线性和重复性好、过载能力强等特点[2]，被广泛应用于各 种工业过程控制领域。
2轮辐式传感器的结构和工作原理轮辐式传感器主要由轮箍、轮毂和轮辐组成，结构如图1所示。
其中轮毂受载并传递载荷，轮箍环向承载，轮辐连接轮 箍和轮毂，每根轮辐两侧中心的位置粘有电阻应变计，且轮辐 通常以成对方式对称分布[2]。
1)轮箍；2轮辐；3:轮毂;4:电缆接口；5:电阻应变计；P:压力通常轮辐式传感器配合称重显示仪表（以下简称仪表）一 起使用，可直接显示物体的重量，其工作原理为:将待称重物体 放置在轮辐式传感器上，轮辐上的电阻应变片产生变形，称重 传感器按一定的函数关系将重量转换为相应的mV级电信号，该信号经前置放大、滤波、；D转换等处理后直接在显示屏上 显示物体重量[3]。
LFSB轮幅式称重传感器
LFSB轮幅式称重传感器LFSB轮幅式称重传感器技术参数：◆额定载荷Rated load：5、10、25、50、60、100Klb◆灵敏度Sensitivity：4.0±0.005mV/V◆综合误差Total error：±0.02%F.S；±0.05%F.S◆蠕变(30分钟)Creep(30min)：±0.02%F.S◆零点平衡Zero balance：±1%F.S◆零点温度影响TCO：±0.02%F.S/10℃◆输入阻抗Input reslstance：400±10Ω◆输出阻抗Output reslstance：352±2Ω◆绝缘电阻Insulation resistance：≥5000MΩ◆输出温度影响TC SPAN：±0.02%F.S/10℃◆工作温度范围Operating Temp Range：-30~+70℃◆安全过载Safe load limit：100%F.S◆极限过载Lateral load limit：120%F.S◆推荐激励电压Recommend excitation：10~12VDC◆最大激励电压Maximun excitation：15VDC◆密封等级Protection Class：IP67◆材质Construction：合金钢Alloy Steel◆电缆Cable：Length：12m Diameter：Ф5mmEXC+(红,Red)；Exc-(黑,Black)；Sig+(绿,Green)；Sig-(白,White)以上内容技术参数以《OIML60号国际建议》92年版为基础，最新具体变化可查看《JJG669—12 Amcells广州南创传感器事业部检定规程》LFSB轮幅式称重传感器产品图片：LFSB轮幅式称重传感器：其它传感器YBSK-A称重传感器，适用于轴座计量。
型号：YBSK-A-5t。
轮辐式压力传感器的原理
轮辐式压力传感器的原理轮辐式压力传感器是一种新型的重要测量仪器，它能够测量各种机械设备以及车辆轮胎内部的压力，从而帮助我们实现实时监测和控制。
什么是轮辐式压力传感器？轮辐式压力传感器是一种内置在车辆轮辐中部的测量传感器，主要用于测量轮胎内部的压力。
它可以根据轮胎胎压的变化来实时监测车辆是否处于安全状态，以便及时进行维护和修理。
该传感器与传统压力传感器相比，具有结构简单、安装方便、性能可靠等优点。
轮辐式压力传感器的工作原理轮辐式压力传感器主要由位于轮辐周围环状凸起的检测电容器和内部配有IC电路的发射器与接收器组成。
当轮胎内部的气体压力变化时，电容器的电容值也会发生变化，而检测电容器的电容变化就可以被发射器与接收器间的电磁波检测到，从而测量出轮胎内部的压力。
具体的工作原理可以参考以下步骤：•发射器向检测电容器发送电磁波；•检测电容器接收电磁波，产生相应的电容变化；•发射器和接收器之间的电磁波经过一个确定的时间后，会被接收器接收到，接收器利用电磁波的回波时间，计算出轮胎内部的压力。
轮辐式压力传感器的优点1.结构简单轮辐式压力传感器由轮辐部分和接收器组成，对于传统压力传感器的密封、连接等问题得到很好的解决，同时不会增加额外的零部件。
2.安装方便安装时仅需要直接安装在车轮上，不需要复杂的电缆，安装相对较轻松。
3.性能可靠由于该传感器部件很少，不易发生故障和损坏，传感器具有更高的可靠性。
轮辐式压力传感器的市场应用前景随着近年来汽车保有量不断增加，轮胎的维护和保养也越来越受到关注，传感器的应用价值变得越来越明显。
目前，轮辐式压力传感器正在逐步向汽车智能化发展，并逐渐应用于商用车、共享汽车、电动汽车等领域。
在未来，随着人们对汽车安全性的要求越来越高，轮辐式压力传感器也将在汽车智能化、自动化驾驶等领域内发挥越来越重要的作用。
结论轮辐式压力传感器是一种新型的测量仪器，在汽车领域内将发挥越来越重要的作用。
本文介绍了轮辐式压力传感器的原理、优点和市场前景，希望能对您有所帮助。
轮辐式传感器原理
轮辐式传感器原理嗨，朋友！今天咱们来唠唠轮辐式传感器的原理，这可挺有趣的呢。
轮辐式传感器啊，就像是一个特别聪明的小机灵鬼，专门负责感受力量的变化。
你看啊，它的样子就有点像车轮的辐条一样，这也是它名字的由来啦。
它主要是用来测量力的大小的，不管是压力还是拉力，它都能敏锐地察觉到。
从结构上来说，轮辐式传感器中间有一个弹性体，这个弹性体可太重要啦。
就像是传感器的心脏一样。
当有外力作用在传感器上的时候，这个弹性体就会发生变形。
比如说，要是有个东西压在传感器上，弹性体就会被压扁一点，不过别担心，它可不会被轻易压坏哦。
这个变形虽然看起来很小，但是却被传感器精确地捕捉到啦。
那它是怎么捕捉到这个变形的呢？这就涉及到它里面的应变片啦。
应变片就像是一群小小的侦察兵，它们紧紧地贴在弹性体上。
当弹性体变形的时候，应变片也会跟着变形。
应变片的材料很神奇哦，它一旦变形，它的电阻就会发生变化。
你可以想象一下，就好像是一条小路上本来车辆可以很顺畅地行驶（电阻正常），但是一旦路有点弯曲或者变形了（应变片跟着弹性体变形），车辆行驶就没那么顺畅啦（电阻改变）。
然后呢，这个电阻的变化可不是没有意义的哦。
传感器里面还有电路呢，这个电路就像是一个翻译官。
它能把应变片电阻的变化转化成电信号。
这个电信号就像是一种特殊的语言，它可以告诉我们外力到底有多大。
比如说，电信号强一点，就说明外力大一点；电信号弱一点，就说明外力小一点。
这就好像是这些小信号在悄悄地跟我们说：“有这么大的力在作用着呢。
”轮辐式传感器的精度还挺高的呢。
这是因为它的结构设计得很巧妙。
它的轮辐形状能够让力比较均匀地分布在弹性体上，这样弹性体的变形就比较规则，应变片也就能够更准确地测量到变形带来的电阻变化啦。
就像一群小伙伴在分糖果，如果分的方式很公平，每个小伙伴得到的糖果数量就很准确，轮辐式传感器的轮辐就起到了这种公平分配力的作用。
在实际的应用中，轮辐式传感器可神通广大啦。
在工业上，比如说在一些大型的压力机上，它可以精确地测量压力，这样就能保证生产出来的产品质量啦。
轮辐式压力传感器
轮辐式压力传感器，是指以膜片装置（不锈钢膜片、硅酮膜片等）为媒介，用感压元件对气体和液体的压力进行测量，并转换成电气信号输出的设备。
下面就由传感器厂家高灵传感为大家详细介绍下该设备的相关常识，帮助大家对该产品有较全面的认识。
CFBLY轮辐拉压力传感器-量程200kg~100t广泛应用于工业系统中力的测量和天车秤、轨道衡、料斗秤等各种称重、测力的工业自动化测量控制系统，具有低外形、抗偏载、精度高、强度好、安装方便，拉压输出对称性好等特点。
目前在市场上常见的轮辐传感器的量程型号如下图展示:
以下是轮辐传感器的主要技术参数，可以帮助大家了解这款产品使用情况，以便能正常使用。
蚌埠高灵传感系统工程有限公司在自主创新的基础上开发生产压力传感器就是一种对气体和液体的压力进行测量并将测量结果转化成电气信号显示出来的设备。
这种设备在工业领域应用十分广泛，水利、交通、建筑、机床等行业都有所涉及，传统的压力传感器主要以大型器件构成，借助弹性构件的形状变化来测量压力的大小，这种传感器又大又重，使用起来很不方便，随着科学技术的迅速发展，半导体压力传感器应运而生，它更轻便、更准确，更能适应环境，逐渐取代了传统压力传感器。
TQ-717轮辐拉压力
Ω Ω ≤%F·S
MΩ
V
技术指标 ±0.03
-20℃～+80℃
750±20Ω 700±5Ω 150% F·S
≥5000MΩ(50VD C)
10V-15V
北京世通科创技术有限公司（101100）地 址：北京市通州区通胡大街 78 号京贸中心 1501A
电话:(010)80851882 80851883 80851272 13331057218
传 真:(010)80851271 刘兵
E-mail：gogo80526@
1 8-Φ1
4 8-Φ1
8
ΦC 8-Φ7
8-Φ7
8-Φ9
8-Φ1 1
量程
ΦA
40-60t 208
80-100t 280
ΦB ΦC
M
H
174
95 M64×3 70
230 120 M76×3 90
H2
ΦD
ΦD1
15 16-Φ 16-Φ13
20
20 16-Φ 16-Φ17
30
技术参数
参数 灵敏度
非线性
滞后 重复性
蠕变
零点输出
零点温度 系数
单位 mV/V
≤%F·S
≤%F·S ≤%F·S ≤%F·S/30m
in ≤%F·S
≤%F·S/10 ℃
技术指标 2.0±0.05
±0.03
±0.03 ±0.03 ±0.03
±1
±0.03
参数 灵敏度温度
系数 工作温度范
围 输入电阻 输出电阻 安全过载
绝缘电阻
推荐激励电 压
单位 ≤%F·S/10
ΦA 88 105 120.6 141
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
随着新材料、航空航天和高端制造业等产业集群的发展，对此传感器的需求也迅速增长。
下面就由轮辐式测力传感器厂家高灵传感为大家详细介绍下该设备的最新研究状况，帮助大家对该产品的发展前景有新的认识。
将轮辐式测力传感器与以往单纯的机械技术结合, 可以将信息反馈给其他设备。
将自动化引入许多疗领域中,可以减少操作中的人为错误。
测力传感器提供的数据被永久记录下来,这样也可大大改进疗过程的跟踪记录,便于责任确认和大数据分析。
压力传感器进行液位测量时的一一个好处是非接触性,在进行测量时,与机械和静力学的方式相比,不需要过多部件与液体进行接触,安装相对比较方便。
此外,在测量原理上相比激光和超声波等同类非接触测量方式,压力传感器测原理关系式更加简单且具有线性性,在数据处理分析和处理上更加直观。
该课题的验收表明我国已经掌握了具有自主知识产权的材料微
观力学性能测试仪器及其批量制造的核心关键技术，实现了我国自主知识产权原位测试仪器的突破,提升了我国自主研制仪器的技术水平,推进了传统试验机行业转型升级,丰富了现有材料力学性能测试
理论、技术与标准体系,在人才培养、学科建设和产学研合作等方面发挥了重要作用,扩大了我国在力学性能测试领域的国际影响力。
蚌埠高灵传感系统工程有限公司在自主创新的基础上开发生产
出力敏系列各类传感器上百个品种，各种应用仪器仪表和系统，以及各种起重机械超载保护装置，可以广泛应用于油田、化工、汽车、起重机械、建设、建材、机械加工、热电、军工、交通等领域。
公司除大规模生产各种规格的高精度、高稳定性、高可靠性常规产品外,还可根据用户具体要求设计特殊的非标传感器,以满足用户的特殊要求。
如果您想进一步的了解，可以直接点击官网高灵传感进行在线了解。
