分布式燃气冷热电三联供技术

分布式燃气冷热电三联供技术分布式燃气冷热电三联供技术是一种将燃气能源进行有效利用的技术，能够同时提供冷、热和电能源。

这种技术通过灵活的设备配置和优化的能源管理，将能源利用效率最大化，同时降低能源消耗和环境污染。

在分布式燃气冷热电三联供技术中，燃气被转化为电力、热能和冷能。

具体而言，燃气通过内燃机或燃气轮机产生电力，同时也产生热能，这些热能可以用于加热建筑物或生产过程中的蒸汽。

此外，燃气中的废热可以通过吸收式制冷机等冷能设备转化为冷能，用于空调或工业过程中的冷却。

分布式燃气冷热电三联供技术具有多项优势。

首先，它能够充分利用燃气资源，提高能源利用效率。

相比于传统的电力供应方式，该技术能够更高效地将燃气能源转化为电力。

同时，废热能够被充分利用，不仅降低了能源消耗，还减少了废物排放。

其次，该技术具有很强的灵活性和可扩展性。

设备配置可根据需要进行调整，能够适应不同规模的供暖或制冷需求。

此外，该技术也能够应对电力中断的问题，起到备用电源的作用。

除了以上的优势之外，分布式燃气冷热电三联供技术还有一些挑战需要克服。

首先，设备的投资成本较高，需要进行长期的经济评估。

其次，技术的运维和管理也需要一定的专业知识和维护成本。

此外，该技术在一些地方可能受到政府政策和监管的限制。

总体而言，分布式燃气冷热电三联供技术是一种具有广泛应用前景的能源技术。

通过充分利用燃气资源，提高能源利用效率，并减少能源消耗和环境污染，该技术可以为人们提供可靠而高效的能源供应。

然而，技术的投资成本和管理问题仍然需要进一步研究和解决，以实现该技术的商业化和大规模应用。

分布式燃气冷热电三联供技术在当今的能源领域备受关注。

随着全球能源需求的不断增加和对可再生能源的追求，这项技术成为了一个具有潜力的解决方案。

这篇文章将继续探讨分布式燃气冷热电三联供技术的相关内容。

分布式燃气冷热电三联供技术的核心是利用燃气能源，通过内燃机或燃气轮机产生电能，同时产生的热能可以为建筑物供暖或生产过程提供蒸汽，而废热则可以通过吸收式制冷机等冷能设备转化为冷能，用于空调或工业过程中的冷却。

燃气冷热电三联供工程技术规程

燃气冷热电三联供工程技术规程6 电力系统6.1 冷热电三联供电站与电网系统的连接燃气冷热电三联供是“以热定电”为设计原则,采用“联网不上网”的并网方式。

冷热电三联供电站发电量仅占规划电负荷容量的1/3 ~1/2为宜,供电负荷容量不足部分由外网供给。

因此，电站的系统联络线采取“逆功率保护”措施和分别计量电量的方式，确保联供电站只受电，不向系统送电的原则。

三联供电站选择在10KV电压系统接入电网，在10KV电网上实现电力平衡，损耗最小，运行最经济。

发电机10KV母线或直配线可直供＜1/2总规划电负荷的容量，其余负荷全部由系统供给。

如果规划负荷容量＞15000千瓦，假设地区10KV供电系统满足不了规划供电负荷需求，则三联供电站需建设110KV/10KV或35KV/10KV降压变电站，发电机仍在10KV系统实现电力平衡。

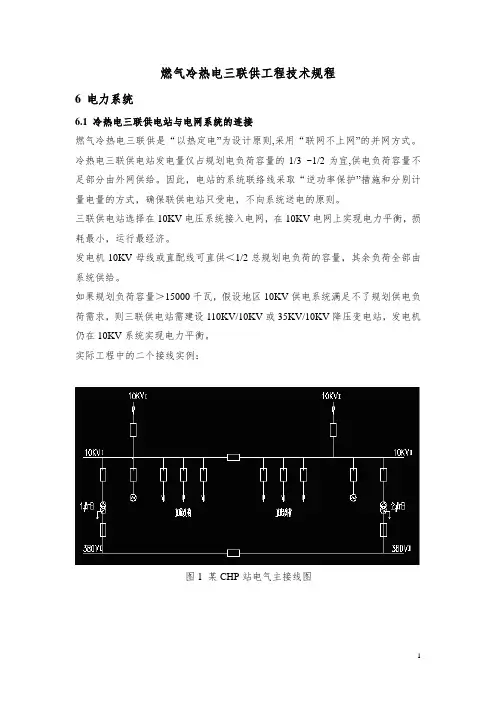

实际工程中的二个接线实例：图1 某CHP站电气主接线图图2 某CHP站电气主接线图由于中、小型热电厂属于分布式电源等级的区网容量,当电厂联网运行后,发电机组将”跟随”区网系统运行,即其电压、频率等主要参数均取决于电力系统，除按区网调度和调峰需要外，不必随时进行调整，从而提高了运行的稳定性。

在联网运行的同时，必须考虑“解列”措施，以保证电力系统或发电机组发生故障时，能将故障限制在最小的范围内。

为此，电业部门往往要求把发电机出口断路器或进线断路器作为解列点，以便使电厂不会影响到系统；而用户为了提高规划区域的供电可靠性，往往根据不同的外供电系统考虑适当的联网点〔即解列点〕。

当发电机电压母线上的容量最大的一台发电机停机，或因供热负荷变动限制发电机组出力时，外网容量能满足发电机电压母线上的最大负荷需求。

当CHP站含联网变电站时，电压等级、容量、调节方式需经区网所在地的供电部门认定。

接线方案的选择。

1〕拟定2~3个可行的接线方案，并列出各方案中的主要电气设备进行经济比较，并从供电的可靠性、供电的质量、运行和维护的方便性以及建设速度等方面，进行充分的技术比较，最后确定一个最合理的方案。

北京燃气设计院冷热电三联供.pptx

《燃气冷热电联供工程技术规程》
标准要点 ➢ 适用条件：发电机总容量小于或等于15MW； ➢ 适用阶段：工程设计、施工、验收和运行管理； ➢ 供电系统运行方式：推荐与市电并网运行； ➢ 设计原则：电能自发自用、热（冷）电平衡；
能效指标
➢ 节能指标：年平均能源综合利用率应大于70%
年平均能源综合利用效率=
燃气冷热电三联供技术及应用
北京市煤气热力工程设计院有限公司
汇报内容
一、北京市天然气用气量发展概述二、分布式能源与冷热电三联供三、三联供常用设备及系统形式四、三联供系统优势及适用项目特点五、三联供工程介绍六、三联供工程实施常规流程
一、北京市天然气用气量发展概述
1、1997年-2007年北京市天然气用气量
关鼓励政策 ➢ 2009年，国家能源局《新能源规划》鼓励燃气冷热电联供应用
冷热电三联供技术研究
北京市科学技术委员会2002年课题：《楼宇型天然气冷热电联供系统应用研究与示范》
课题主要研究内容与思路 ➢ 调研国内外燃气冷热电三联供系统的发展现状及配套政策； ➢ 针对北京市能源结构特点分析研究燃气冷热电三联供系统在北京推
广应用的可行性； ➢ 分析不同形式燃气冷热电三联供系统的特点、应用范围及冷、热、
电负荷的优化配置； ➢ 通过示范工程总结冷热电三联供系统运行管理经验； ➢ 提出推广应用楼宇型冷热电三联供系统的政策建议。
《燃气冷热电联供工程技术规程》
建设部行业标准《燃气冷热电联供工程技术规程》
标准编制进度计划
➢ 2006年完成标准初稿； ➢ 2007年标准编制组全体会议讨论修改； ➢ 2008年向全国相关单位及专家征求意见； ➢ 2009年完成送审稿； ➢ 2009年下半年审查会； ➢ 报批；

冷热电三联供系统

热水系统可分为三种：温度高于180℃称为高温热水系统，温度在120～ 180℃之间称为中温热水系统，温度低于120℃称为低温热水系统。冷冻水可以由吸收式制冷机提供，传统的供水温度为5～7℃，供回水温差为7℃。为减少输配管网的投资，有时采用更低的供水温度，从而可以采用更大的供水温差，即大温差供水。对于水蓄冷系统，水温下限为4℃，因为这时水的密度最大；对于冰蓄冷系统，水温下限可达到1℃。系统负荷的大小及热源与用户之间的距离是影响供冷系统可行性的重要因素。
第十章冷热电三联供系统
10.1概述
10.2集中式冷热电联供技术
10.3建筑分布式冷热电联供技术
10.1概述
如果将发电过程中所产生的“废热”直接用于工厂或建筑供热，就能合理地利用能源，减少能源资源的消耗，同时，又能减少对环境的污染，起到保护环境的作用。这种在生产电的同时，为用户提供热的能源生产方式称为热电联供。如果利用热能来驱动以热能为动力的制冷装置，为用户提供冷冻水，满足用户对制冷的需求，则称这种能源利用系统为冷热电三联供系统，简称冷热电联供。如图10-1所示是冷热电三联供系统的示意图。
图10-13建筑冷热电联供系统流程图
分布式发电技术是一种小规模现场发电技术，应用于建筑冷热电联供系统的分布式发电技术主要包括：微型燃气轮机、燃料电池和往复式内燃机。（1）微型燃气轮机（Mi-croturbine，MT）微型燃气轮机是指单机功率为 30～400kW的一种小型热力发动机，它是20世纪90年代以来才发展起来的一种先进的动力装置，装置采用布雷顿循环，主要包括：压气机、燃烧室、燃气轮机、回热器、发电机和控制装置等组成部分。其工作流程图如图10-14所示。
图10-7基本燃气同发电循环
由于燃气轮机的排气温度还相当高，热能利用率较低，为了提高热能利用效率，可以利用余热锅炉或换热器对燃气轮机的尾气进行热回收，用于供热或驱动吸收式制冷机，提供空调冷冻水，从而实现冷热电联供。燃气轮机冷热电联供系统的原理如图10-9所示。

燃气冷热电三联供系统发电装置

楼宇型（宾馆、医院、办公楼）
燃气轮机＋烟气型溴冷机
第二部分
『燃气发电装置的分类及性能』
2 燃气发电装置的分类及性能
内燃机
标题数字等都可以通过点击和重新输入进行更改。
燃气轮机
标题数字等都可以通过点击和重新输入进行更改。
微型燃气轮机
目前，以燃气内燃机发电装置和燃气轮机发电装置为动力的热电联产系统应用相对较多，综合效率也较高，技术比较成熟，运行比较稳定，其中燃气内燃机发电装置的额定功率通常在 50 ～ 5 000 kW，而燃气轮机发电装置的额定功率一般在800 kW 以上。
➢ 电制冷机，COP约4-5； ➢ 直燃机，直接利用燃气燃烧制冷，COP约1.4。
3.5 热交换器
汽水换热器
余热锅炉产生的蒸汽或汽机抽汽可以通过汽水换热器制热水供热用户使用；
热水换热器
内燃机的缸套冷却水也可以通过热水换热器制热水供用户使用；
烟气换热器
烟气也可以通过烟气-热水换热器直接制热水供用户使用。
2.2 燃气轮机发电装置
1、压气机
• 压气机由转子和气缸构成，17-18级叶片镶嵌在轮毂型转子上，大容量的燃气轮机压气机转子18级，小容量的燃气轮机压气机转子17级。气缸分为上气缸和下气缸。
• 从空气的流向可以把压气机分为进气缸、压气缸和排气缸，进气缸和进气过滤装置连接（大气端），排气缸和燃烧室相连（透平端），为燃气的燃烧提供充足的空气量。
火焰探测器
2.2 燃气轮机发电装置
3、透平
透平是将压气机和燃烧器产生的高温高压燃气热能转变为机械能的设备。透平由转子和气缸组成。透平转子一般是3-5级，容量越大的机组转子的级数越多。气缸分为上气缸和下气缸，气缸的内部圆周上安装静止叶片，气缸上的静叶片组分别和转子的动叶组构成一级。

天然气冷、热、电三联供系统简介

天然气冷、热、电三联供系统简介1、背景天然气是洁净能源，在其完全燃烧后及采取一定的治理措施，烟气中NOx等有害成分远低于相关指标要求，具有良好的环保性能。

美国有关专家预测如果将现有建筑实施冷、热、电三联供(Combined cooling heating and power，简称CCHP)的比例从4%提高到8%，到2020年CO2的排放量将减少30%。

2、概念与优势燃气冷、热、电三联供简单地说即为：天然气发电、余热供热、余热制冷。

相比于常规供能燃煤发电、燃气供热、电制冷，具有能源梯级利用，综合能源利用率高；清洁环保，减少排放CO2，SO2；与大型电网互相支撑，供能安全性高的优势及对燃气和电力有双重削峰填谷作用。

以天然气为燃料的动力装置，例如燃气轮机、燃气内燃机、斯特林发动机、燃料电池等，在发电的同时，其排放的余热被回收，用于供热或驱动空调制冷装置，如吸收式制冷机或除湿装置等，这种以天然气为燃料，同时具备发电、供热和供冷功能的能源转换和供应系统，就是天然气冷、热、电联供系统。

相比传统的集中式供能，天然气冷、热、电三联供系统是建立在用户侧的小型的、模块化的能源供给系统，避免了长距离能源输送的损失，为能源供应增加了安全性、可靠性和灵活性。

3、天然气冷、热、电三联供分类天然气冷、热、电三联供系统应用于商业、工业等各个领域，一般分为楼宇型和区域型两种。

楼宇型冷、热、电三联供系统，规模较小，主要用于满足单独建筑物的能量需求(如医院、学校、宾馆、大型商场等公共设施)。

单独建筑物一天内的负荷变化较大，会出现高峰或低谷的情况，而系统的运行需要不断进行调整，与负荷需求相匹配。

因此，楼宇型冷、热、电三联供系统对设备的启停机及变工况运行性能有较高的要求，同时在系统集成方面，发电设备、热源设备、蓄能设备之间的优化设计以及与电网配合的优化运行模式也十分必要。

区域型分布式冷、热、电三联供系统主要应用于一定区域内的由多栋建筑物组成的建筑群。

冷热电三联供介绍

标准机房
远大一体化冷热电三联供系统
控制界面
远大一体化冷热电三联供系统
节约占地——占地仅为常规三联供系统的30-40%
通过设备合理集约式设计实现了结构紧凑、布置合理，较常规设计的三联供系统占地面积有了大幅的降低功能齐全——可以实现一套系统多种能源供应通过优化工艺流程可以实现输出电力、空调冷水、空调热水、卫生热水的输出，一套系统即可满足用户对所有能源的需求，大大降低了用户的管理和维护成本能源利用率高——能源利用率可达88% 通过优化设备配置，实现发电机和余热设备的最佳匹配。通过多项节能技术的搭配实现能源的最高效利用一体化程度高
• 余热机组类型：补燃和非补燃两类非补燃型——烟气机、热水机、烟气热水机补燃型——烟气直燃机、热水直燃机、烟气热水直燃机
设计说明
余热利用设备选型——冷热电三联供核心设备之二
设计说明
调峰设备选型
调峰设备：当余热供冷、供热量不足时，开启调峰设备满足冷热需求常用的调峰设有直燃机，补燃型余热机组，电制冷机组，燃气锅炉等
电力负荷与冷、热负荷使用规律相似的用户
需要设置备用发电机组的重要公共建筑市电接入困难的用户电价相对较高的公共建筑对节能、环保要求高的地区经过方案优化设计和经济分析，确定经济可行的项目
国家鼓励与支持政策
2010年8月2日国家电网公司发布《分布式电源接入电网技术规定》
燃气冷热电三联供系统优势
燃气冷热电三联供对实现了对天然气的梯级利用
能源梯级利用可提供能源的利用效率，是节能的重要措施！科学用能的重要原则是品味对应，高品位能要用在高品位需求上，“高能低用”是一种浪费！
燃气冷热电三联供系统优势
燃气冷热电三联供提高了对天然气综合利用率

燃气冷热电联供工程技术规范GB51131

第一章总则：该章节介绍了规范编制的目的、适用范围、基本原则和技术要求等，为整个规范的编制提供了指导和依据。
第二章术语和符号：该章节对燃气冷热电联供工程中涉及的术语进行了定义，并对常用的符号进行了说明，有助于读者更好地理解规范内容。
第三章工程设计：该章节对燃气冷热电联供工程的设计原则、工艺流程、设备选择、管道设计等方面进行了详细的规定，是整个工程设计的关键环节。
作者简介
作者简介
这是《燃气冷热电联供工程技术规范GB》的读书笔记，暂无该书作者的介绍。
感谢观看
目录分析
《燃气冷热电联供工程技术规范GB》是中国能源建设集团有限公司、中国电力工程顾问集团公司、中国建筑节能协会等单位共同编制的一部工程技术规范，旨在规范燃气冷热电联供工程的设计、施工和运行管理，提高工程的能源利用效率、环保性能和安全可靠性。
该规范的目录结构清晰，共分为14个章节，涵盖了燃气冷热电联供工程的设计、施工、运行管理等方面的内容。下面是对该规范的目录进行详细分析：
当然，燃气冷热电联供工程技术的实施需要遵循一定的规范和标准。书中详细介绍了该技术的设计、施工、验收等方面的技术要求。摘录指出，遵循这些规范和标准是确保工程质量和安全的关键。只有按照规范进行设计和施工，才能充分发挥该技术的优势，实现能源的高效利用。
书中还强调了燃气冷热电联供工程技术的环保效益。摘录中提到，与传统的能源利用方式相比，该技术能够减少大量的二氧化碳、氮氧化物等温室气体的排放。这为应对全球气候变化、推动绿色发展做出了积极贡献。
燃气冷热电联供工程技术规范 GB51131
读书笔记
01 思维导图
03 精彩摘录 05 目录分析
目录
02 内容摘要 04 阅读感受 06 作者简介

天然气冷热电三联供系统操作规程

天然气冷热电三联供系统操作规程第一章总则第一条为了规范燃气冷热电三联供项目的日常运行维护标准，依据内燃机、直燃机操作规程，制定本制度。

第二条本制度适用于燃气冷热电三联供系统项目的日常运行及维护。

第三条运营安全部为本制度的主管部门。

第二章燃气冷热电三联供系统的定义第四条燃气冷热电三联供，即CCHP（Combined Cooling, Heating and Power），是指以天然气为主要燃料带动燃气轮机、微燃机或内燃机发电机等燃气发电设备运行，产生的电力供应用户的电力需求，系统发电后排出的余热通过余热回收利用设备(余热锅炉或者余热直燃机等)向用户供热、供冷。

通过这种方式大大提高整个系统的一次能源利用率，实现了能源的梯级利用。

第五条冷热电三联供是分布式能源的一种，具有节约能源、改善环境，增加电力供应等综合效益，是城市治理大气污染和提高能源综合利用率的必要手段之一。

第三章发电操作第六条开机程序（一）检查机油、和冷却水的液位有没有在规定的液位，如没有达到应补充至规定液位。

（二）检查柴油机冷却风扇与充电机皮带的松紧，如松便收紧；检查所有软管，看看是否会有接合处松脱破损、磨损，如有则收紧或换掉。

（三）打开燃料阀门，合上电源总开关。

检查油门开关是否打开，保持低速启动电机。

（四）若机组低速运行正常，可将转速逐渐增加到中速，进行预热运转，一定时间后，将转速增至额定转速。

（五）检查机组散热、振动、三相电压、电流、频率和转速是否正常。

若运行正常，则可以逐渐增加负荷，向系统供电。

第七条关机程序（一）逐渐卸去负荷，断开空气开关。

（二）在空载状况下，逐渐将转速降至中速，待机组水、油温降至70℃下时再行停机；（三）停机15分钟后，关闭发动机机房通风机。

第八条注意事项（一）开机时不能用高速启动，否则会烧坏启动电机。

（二）用启动电机启动时，启动时间不能超过5秒，连续启动三次无法启动起来要等机组冷却后再行启动，否则会烧毁起动电机。

燃气冷热电三联供工程技术规程

燃气冷热电三联供工程技术规程燃气冷热电三联供工程技术规程是指燃气、冷热电三者协调运行，由一种设备实现节能、环保以及经济率最高的系统形式。

燃气冷热电三联供系统主要由燃气热源、冷源、电源三部分组成。

适宜的组织燃气热源、冷源、电源的使用，在完全满足用户的热源、冷源、电源的要求的前提下，使能源的使用效率按照一定的比例得到有效的协调和配置。

下面就燃气冷热电三联供工程技术规程进行简要的介绍：一、燃气冷热电三联供节能原理：燃气冷热电三联供主要是采用把多种设备作为热源，将热源、冷源、电源三者有机联合，共同协助利用能源，协调统一用能合理规划，以实现节能、环保以及能源综合利用的系统。

二、冷热电三联供系统的结构：燃气冷热电三联供系统由冷却水系统、暖气供暖系统、发电系统组成，其中冷却水系统包括冷却机组、冷却塔、空调设备等，暖气供暖系统包括水熔炉、水热耦合器、热水发生装置等，发电系统主要有汽轮机发电组织、燃气发电机组织等。

三、冷热电三联供系统的特点：(1)系统有效利用多个能源，可提高企业能源利用效率，以节约能源，有利于环保。

(2)系统结构灵活多变，系统的扩建或维护需要较少的精力，经济性较好。

(3)安装使用简单，运行可靠，不容易出现故障，维护方便。

(4)热效率较高，能够利用温差，热散失小，可以达到更高的能源节约和利用率。

四、燃气冷热电三联供的设备配置要求：(1)燃气冷热电三联供系统的各设备型号应与厂家提供的技术标准相符，并按照厂家的设计参数及安装要求设计施工。

(2)设备的功率大小，应与该系统的供能需求和各类设备的容量要求进行折中确定。

(3)设备安装应按照厂家的技术要求进行，可以根据实际情况进行调整，以达到最佳的设备运行状态。

(4)热源、冷源、电源之间的能量换热器和热交换器应根据系统压力，输出能源量和保温要求进行设置，并要采用低温换热器及蓄热箱等设备，以保证系统稳定运行。

五、系统的控制原则：(1)系统的运行控制，应按照能源的使用效率与节能化要求进行综合协调，实行联动控制，降低能源的损耗。

天然气操作规程

第二部分天然气系统操作规程本规程适用于英买燃机电站燃料气处理区第一章天然气系统概述1.1 天然气系统流程燃料气来自压缩天然气（CNG）管道，经燃料气调节阀组PV-21001/1、PV-21001/2（一开一备），将燃料气的压力由7MPa调至4.0MPa，与英买处理厂的低压气互为备用。

然后上述其中一路气源进入燃料气缓冲分离罐D-21001，进行气液分离，分离出的凝液由自动排液阀控制进入排污管线（最终通至处理厂火炬），气体则进入燃料气高效聚集器F-21001，分离出的凝液进入排污管线，气体进入电加热器E-21001/1、E-21001/2（一开一备）中加热，温度经控制调节以达到燃机要求的温度，经流量计计量后去电站的燃气机组。

1.2 站外火炬介绍英买燃机电站共有两套排污处理系统，一为站外近侧小火炬，一为处理厂火炬。

天然气系统排污通过天然气排污管道，最后通过处理厂火炬燃烧完成。

由于我站燃气轮机组对天然气质量要求较高，要求其烃露点、水露点最低为28摄氏度，在气温较低时，天然气易产生凝液，因此在运行过程中，需要对天然气缓冲容器进行排液，防止产生的凝液进入燃气轮机。

气温较低时，为了保证燃机启机的正常进行，需要对管线内的天然气进行放空，通过电加热器将天然气温度升高至45摄氏度，放空后的天然气进入站外近侧小火炬放空。

1.3 主要工作参数1.4 流程图见附录。

第二章初次（检修后）投运2.1 投运前注意事项1）初次投运前（或检修后）必须经投运前安全审核小组验收合格并出具报告后方可进行投运。

2）初次投运前（或检修后）必须经氮气臵换合格后方可开始。

3）投运前（或检修后）工作人员必须现场检查并确认：所有仪表及仪器阀门根部阀必须打开；安全阀出口阀必须打开；排液二次阀必须打开；其余所有阀门一律关闭。

注意：由于天然气系统存在爆炸、泄露等危险，操作人员必须认真检查劳保用品穿戴是否齐全，操作工具是否合格，开启阀门时人员必须位于阀门侧面。

CCHP_冷热电三联供技术

3．受气源参数的局限性较大。大型燃气轮机DES 2 MPa以上。一般分布式功能系统所需的16kg/cm2 及以上压力的天然气不能进入城市市区，这意味着只能从周围低压管道中抽气再增压供气，然而，这种运行方式对其他燃气用户有何影响要进一步评估。增设天然气增压站投资大（预计200—300万元需3 年左右收回）、施工时间长，增加了设备（压缩机、储气罐、控制系统等）需管理、维护。 4．NOx排放造成的环境污染。虽然系统发电的排放量比采用以煤为燃料的火电机组发电少得多，但只要有高温燃烧，就会产生NOx，分布式发电大多布置在城市中，增加了城市中NOx的排放量，使环保状况变坏，城市中过多的CCHP还会产生热岛效应，使城市气温升高。
同时，我国城市冬季供暖多采用燃煤、燃气热水锅炉或蒸汽锅炉，生活热水常采用燃气灶及燃气热水器制取。冬季气温较低，取暖和生活热水使用量增大，造成了燃气需求量的季节性峰谷差，不利于燃气供应的稳定性。分布式燃气冷热电三联供技术利用了燃气和电力季节性峰谷差互补的特点，将夏季一部分电力高峰负荷转移到燃气上来，有利于季节调峰，改善能源供给结构。 1.1.4 能源利用效率的要求在能源利用效率方面，我国的万元GDP能耗与发达国家相比，存在巨大差距。全国平均能源利用总效率为33.4%左右，与国际先进水平的50~55%相比，还有较大差距。提高单位GDP能耗和整体的能源利用效率对实现经济和环境的可持续发展具有重要意义，节能在我国现阶段应备受重视，任重道远。分别配备供电、供暖、制冷和供应生活热水的装置，不但造价高，而且能源利用率低。目前的建筑能耗80%属于低品位能量，目前多半采用电力和燃煤， “高质低用”，属于浪费。CCHP可以实现能源梯级利用，提高整体能源利用率，起到节能的作用。
1.2.2 系统的类别形式分布式天然气冷热电联供的系统形式很多，根据燃气发电机种类、余热利用设备种类、发电机与市电的关系和系统运行时间不同来划分。根据燃气发电机种类划分，有燃气轮机冷热电联供系统、燃气内燃机冷热电联供系统、微燃机冷热电联供系统、燃料电池冷热电联供系统等。根据余热利用设备种类划分，有传统余热锅炉+吸收式制冷机组系统（含热水型和蒸汽型）、补燃型余热锅炉+吸收式制冷机组系统、余热吸收式制冷机组系统等。根据发电机与市电的关系划分，有发电机与市电并网运行方式和发电机与市电切网运行两种方式。根据系统运行时间不同划分，有全年连续运行和季节性间歇运行两种系统，前者发电机组全年不关机，后者一般采暖季和制冷季运行，过渡季不运行。还有一些系统为每天间歇运行方式，后半夜电负荷低时，发电机组关机。

天然气分布式冷热电三联供分析

电力工程技术天然气分布式冷热电三联供（以下简称“冷热电三联供”）模式在国内主要表现为天然气分布式能源联供系统，分为工业园天然气分布式能源和楼宇式天然气分布式能源两大综合利用系统。

冷热电三联供以天然气为燃料，分布在用户负荷侧，就近实现能源梯级利用，为用户提供冷、热、电三种能源，以满足用户对冷热电的需求。

一、冷热电三联供供热原理冷热电三联供是我国近年发展的能源利用项目，与热电联产供热相比，增加了冷负荷的供应，可以做成集中供热模式，即一对多模式。

冷热电三联供是利用发电做功后的蒸汽进行供热，尾部烟气产生的热水或低压蒸汽进行供冷，高品位热能进行发电，较低品位的热能用来供热，最低品位的热能用来供冷，热效率可达到８０％以上。

冷热电三联供机组一般采用天然气作为燃料，作为整个工业园区的配套设施，也是园区基础设施的重要组成部分。

主要设计原理是根据整个工业园区的冷热负荷合理配置系统、设备型号、参数、运行方式等，以满足工业园区生产工艺、能力的需要。

二、冷热电三联供供热特点冷热电三联供是我国近几年开始发展的能源供应模式，主要采用燃气内燃机或燃气轮发电机组，燃气－蒸汽联合循环运行方式，满足工业园区用电、用热、用冷的需求。

冷热电三联供主要适合在工业热负荷和供冷季较长的区域，取缔分散式小锅炉供热。

冷热电三联供项目审批手续相对简单，以冷热定电为设计原则，机组启停操作简单、时间短，可就近接入负荷端，区域经济发展状况和速度不同，可采用冷热电三联供。

冷热电三联供具有的特点：（１）热效率高。

冷热电三联供利用高品位的热能进行发电，较低品位的热能（抽汽）供热，最低品位的热能（尾部烟气或热水）供冷，热效率高达８０％以上，能源得到充分利用。

供热系统稳定。

冷热电三联供机组发电、供热、供冷同时进行，供热系统稳定、供热负荷易于调整。

可实现多负荷集中供热。

冷热电三联供一般根据工业园整体规划冷热负荷进行设计，同时对园区内多个冷热用户集中供应。

安全可靠。

冷热电三联供采用的燃气轮发电机组具有黑启动功能，当电网出现大面积停电事故时，冷热电三联供可在２０分钟内完成系统启动，快速提供能源供应，由此可提高区域供电的安全性和可靠性。

燃气冷热电三联供2
