FLIRT红外热像仪精编版
气体泄漏检测用红外热像仪全集 FLIR菲力尔
第六感可视化不可见的气体挽救生命，化险为夷一处设施可能拥有数以千计的接头和配件需要定期检查，但事实上只有不到百分之一的部件会发生泄漏。
使用传统的“嗅探器”进行测试需耗费大量的时间和精力。
从天然气开采到石油化工作业和发电，各公司通过在其泄漏检测和维修(LDAR)计划中纳入FLIR光学气体成像技术，每年节约价值超过1000万美元的产量损失。
清晰地看见碳氢化合物泄漏光学气体成像红外热像仪给予您发现不可 见气体逃逸问题的超凡能力，因此您能够比 使用嗅探器更快速、更可靠地发现逃逸性 泄漏。
借助GF系列热像仪，您能够发现并记录导致产量损失、收入损失、罚款和安全风险的气体泄漏。
检测难以发觉的CO2泄漏发现钢铁厂泄漏事件轻松发现SF6泄漏检测R-124压缩机泄漏如需了解更多信息，敬请访问/OGI追踪泄漏至源头GF 系列光学气体成像红外热像仪能够快速、精确、安全地检测天然气、SF 6和CO 2泄漏，无需关闭系统或接触部件。
肉眼不可见的气体泄漏在透过光学气体红外热像仪观察时呈烟雾状，使得泄漏极易被发现——即使从较远距离处。
借助FLIR 光学气体成像红外热像仪，您能够：• 从安全距离处快速扫描大片区域• 调查难以接触的接头和配件• 提高环境法规的符合性• 利用温度测量功能检查机电系统的故障迹象泄漏的压力计捕捉到气体泄漏泄漏在热图像上清晰可见可见光图像红外图像高灵敏度模式从安全距离处快速扫描宽广的区域手持式热像仪如果您需要检测大片工作区域的工业气体或化学品泄漏，手持式光学气体成像红外热像仪有助于您快速、高效地解决问题。
GFx320、GF306和GF346热像仪采用符合人体工学的设计，使您能够全天舒适轻松地检查分布于多个场地的所有部件。
这几款热像仪具有温度校准功能，可增强气体化合物与背景场景之间的对比度。
GF 系列手持式热像仪完美适用于：• 天然气井场• 变电站• 发电机组• 化学处理工厂• 制造厂有用配件随需而变的灵活系统没有第二家红外热像仪制造商像FLIR Systems 一样能提供如此品类齐全的附件。
FLIR I7 红外热像仪 容祺

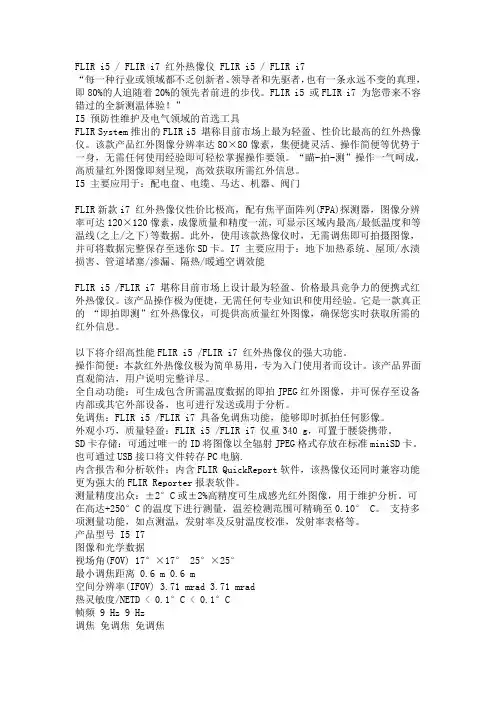

FLIR i5 / FLIR i7 红外热像仪 FLIR i5 / FLIR i7“每一种行业或领域都不乏创新者、领导者和先驱者，也有一条永远不变的真理，即80%的人追随着20%的领先者前进的步伐。
FLIR i5 或FLIR i7 为您带来不容错过的全新测温体验！”I5 预防性维护及电气领域的首选工具FLIR System推出的FLIR i5 堪称目前市场上最为轻盈、性价比最高的红外热像仪。
该款产品红外图像分辨率达80×80像素，集便捷灵活、操作简便等优势于一身，无需任何使用经验即可轻松掌握操作要领。
“瞄-拍-测”操作一气呵成，高质量红外图像即刻呈现，高效获取所需红外信息。
I5 主要应用于：配电盘、电缆、马达、机器、阀门FLIR新款i7 红外热像仪性价比极高，配有焦平面阵列(FPA)探测器，图像分辨率可达120×120像素，成像质量和精度一流，可显示区域内最高/最低温度和等温线(之上/之下)等数据。
此外，使用该款热像仪时，无需调焦即可拍摄图像，并可将数据完整保存至迷你SD卡。
I7 主要应用于：地下加热系统、屋顶/水渍损害、管道堵塞/渗漏、隔热/暖通空调效能FLIR i5 /FLIR i7 堪称目前市场上设计最为轻盈、价格最具竞争力的便携式红外热像仪。
该产品操作极为便捷，无需任何专业知识和使用经验。
它是一款真正的“即拍即测”红外热像仪，可提供高质量红外图像，确保您实时获取所需的红外信息。
以下将介绍高性能FLIR i5 /FLIR i7 红外热像仪的强大功能。
操作简便：本款红外热像仪极为简单易用，专为入门使用者而设计。
该产品界面直观简洁，用户说明完整详尽。
全自动功能：可生成包含所需温度数据的即拍JPEG红外图像，并可保存至设备内部或其它外部设备，也可进行发送或用于分析。
免调焦：FLIR i5 /FLIR i7 具备免调焦功能，能够即时抓拍任何影像。
外观小巧，质量轻盈：FLIR i5 /FLIR i7 仅重340 g，可置于腰袋携带。
FlukeTi32红外热像仪
Fluke Ti32 红外热像仪迄今为止，最高的性价比、最为坚固耐用、操作最为简单的热像仪。
优异的图像质量•借助320x240 传感器能够快速找到问题，从而形成清晰的图像。
•通过业界领先的热灵敏度（NETD）甚至能够识别微小的温度差异（表示存在问题）。
•通过福禄克IR-Fusion® 红外可见光融合专利技术实现可见光图像和红外图像自动对准（视差校准）•长焦镜头和广角镜头扩展了热像仪用途，并可满足特殊应用需求。
（现场安装方便）易于使用•可随时随地更换电池，完全不受工作地点限制。
•直观的三按钮式菜单使用方便–只需用拇指按动即可浏览•无需携带笔和纸—通过语音即可记录检测结果。
每幅图像均可配备语音注释。
语音注释与相应的图像一起存储，便于以后查阅。
•单指连续调焦、发射率修正、背景温度补偿、发射校正功能提高了测量精度。
•可调背带，便于左手或右手使用。
•配备齐全。
结构坚固•经过优化，适合富有挑战性的工作环境下的现场应用。
•经测试可承受2 米（6.5 英尺）坠落，您无需再担心不慎摔落仪器而导致损坏。
•防尘、防水，经测试防护等级为IP54。
•美国生产制造。
详细技术指标温度温度测量范围（-10 °C 以下未经校准）-20 ℃～+600 ℃(-4 ℉～+1112 ℉) （升级型号：-20 ℃～+1200℃）准确度± 2 ℃或者 2 %，取大值发射率修正是背景温度补偿是传输校正是成像性能图像捕捉频率9 Hz 刷新率或60 Hz 刷新率，取决于型号探测器类型320 x 240 焦平面阵列，非制冷微测辐射热计热灵敏度（NETD）≤ 0.045 ℃，（30 ℃目标温度时）（45 mK）（升级型号≤ 0.027 ℃，（30 ℃目标温度时）（27 mK））光谱带7.5 μm ～14 μm（长波）可见光照相机200万像素最小焦距46 cm（约18 in）标准红外镜头类型视场角：23 ° x 17 °空间分辨率（IFOV）： 1.25 mRad最小焦距：15 cm（约 6 in）长焦红外镜头类型视场角：11.5 ° x 8.7 °空间分辨率（IFOV）：0.63 mRad最小焦距：45 cm（约18 in）广角红外镜头类型视场角：46 ° x 34 °空间分辨率（IFOV）： 2.50 mRad最小焦距：7.5 cm（约 3 in）聚焦SmartFocus：单指连续调焦（手动）图像演示调色板标准：铁红、蓝红、高对比度、琥珀、琥珀反转、热金属、灰度、灰度反转超对比度™：超铁红、超蓝红、超高对比度、超琥珀、超反转琥珀、超热金属、超灰度、超反转灰度强度和跨距平滑水平和跨度自动调节和手动调节是手动/自动模式快速切换是手动模式快速自动重调2.5 °C (4.5 °F)最小跨距（手动模式）5 °C (9 °F)最小跨距（自动模式）IR-Fusion® 信息红外-可见光融合是画中画(PIP) LCD 中心位置三级屏幕红外混合显示全红外LCD 中心位置三级屏幕红外混合显示颜色报警（温度报警）高温报警（用户可选）语音注释每幅图像最长为60秒；可回放图像捕捉和数据存储对于Ti32，用户可在保存捕捉的图像前调整调色板、混合比例、水平、跨度、IR-Fusion® 模式、发射率、背景温度补偿、发射校正。

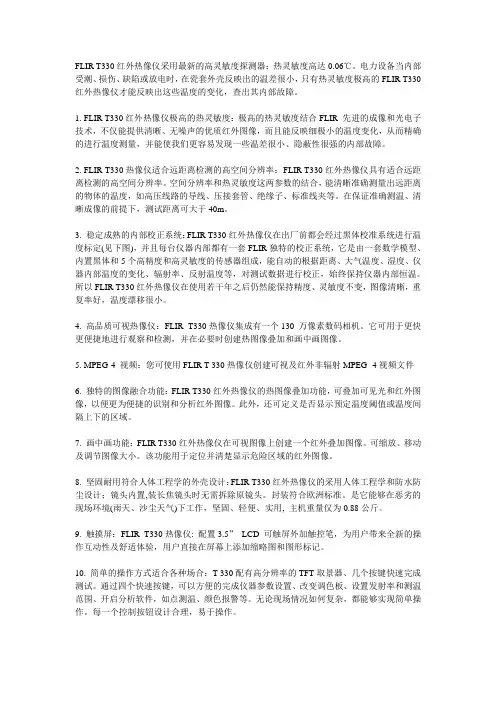

FLIR T330红外热像仪参考资料
单位、语言、日期和时间格式
测量修正：反射温度、光学透射和大气透射
图像存储
图像存储：标准JPEG格式，含测量数据，在存储卡上可存储1000+张图像
图像存储模式及格式：红外/可见光图像，红外和可见光图像同时存储全部标准JPEG格式
Laser LocatIR
7.画中画功能：FLIR T330红外热像仪在可视图像上创建一个红外叠加图像。可缩放、移动及调节图像大小。该功能用于定位并清楚显示危险区域的红外图像。
8.坚固耐用符合人体工程学的外壳设计：FLIR T330红外热像仪的采用人体工程学和防水防尘设计；镜头内置,装长焦镜头时无需拆除原镜头。封装符合欧洲标准。是它能够在恶劣的现场环境(雨天、沙尘天气)下工作，坚固、轻便、实用,主机重量仅为0.88公斤。
14.采用全新的热图格式：采用14bit的JPEG格式，用普通图像浏览软件即可查看。区区一幅热图中不但包含了色彩信息，而且包含了大量测温数据信息。
15. 4个直接操作键：通过直接操作键，使用者无须一步步调用菜单，就可以改变调色板、设置参数、启动分析工具等，直接完成仪器的基本操作功能，使用起来非常方便快捷。
激光指向：红外图像上自动显示激光点位置、由专门按键激活
ACCEXP
艾克赛普精密测控有限公司<>
电源
电池类型：可充电锂离子电池，电器)，或者双座充电器
电源管理系统：自动关机和睡眠模式(用户可自选)
环境参数
操作温度：-15℃～+50℃
USB(含数据线)：图像传输至电脑
软件
随机附赠：FLIR QuickReport
可选配的软件：FLIR Reporter
FLIR热成像仪 中文资料
FLIR -- 全球红外热成像仪设计、制造及销售领域的领导者
电子产品检测
芯 片 点温仪只能测到某区域的平均值，热成像仪测量面并能找出热点
电 路 板
笔 记 本
Tel:+86 755 28169165
Fax:+86 755 81750961
FLIR -- 全球红外热成像仪设计、制造及销售领域的领导者
需量力而行 -- 采购看预算，在保证能用的前提下尽可能好用，提高工作效率好早点下班
Tel:+86 755 28169165
Fax:+86 755 81750961
FLIR -- 全球红外热成像仪设计、制造及销售领域的领导者
FLIR部分产品参考价格
标配主机价格
FLIR -- 全球红外热成像仪设计、制造及销售领域的领导者
Tel:+86 755 28169165
Fax:+86 755 81750961
FLIR -- 全球红外热成像仪设计、制造及销售领域的领导者
Tel:+86 755 28169165
Fax:+86 755 81750961
FLIR -- 全球红外热成像仪设计、制造及销售领域的领导者
建筑领域应用
Tel:+86 755 28169165
Fax:+86 755 81750961
FLIR -- 全球红外热成像仪设计、制造及销售领域的领导者
Fax:+86 755 81750961
FLIR -- 全球红外热成像仪设计、制造及销售领域的领导者
趣味应用集
GF320捕捉放屁的一瞬间
复旦大学用FLIR热成像仪做的针灸学研究
制冷型中波红外热像仪机芯产品 菲力尔FLIR
µCore-275ZMini-Core MCT 3000制冷型中波红外热像仪机芯产品主要特性：• 制冷式碲镉汞(MCT)探测器• 内嵌于硬件和软件的先进图像处理• 易于集成到吊舱和安防产品中高分辨率设计中波热成像系统3款带有制冷机芯组件的热像仪原始设备制造商(OEM)之所以选择µCore-275Z、Mini-Core或MCT模块的原因在于其能够提供无与伦比的远距离目标可见度。
工作在中波红外波段(3-5µm)的这些红外热成像机芯堪称吊舱和安防监控产品的理想之选。
如果您的产品采用640 x 512分辨率成像仪，选择中波热像仪最为经济实惠。
FLIR中波热像仪机芯以低f/#运转，使用更紧凑、更经济的镜头。
此外，中波探测器具有出众的大气透过率性能，在高温和潮湿条件下应用更显高效。
关于热像仪机芯和所有FLIR的原始设备制造商解决方案的更多信息，敬请访问/OEM。
关于FLIR原始设备制造商FLIR Systems为众多先进的热成像平台提供机芯和部件。
热像仪机芯是设计用于集成到其他系统的子系统，可以以整体系统或子系统形式用于原始设备制造商的多种应用领域中。
其他FLIR原始设备制造商部件包括长波、短波和近红外探测器机芯、激光指示器和测距仪、用于红外和X射线的读出电路(ROIC)以及高性能方位/俯仰云台。
| 2 |FLIR中波热像仪机芯的功能特性连续光学变焦µCore-275Z和Mini-Core均可实现连续变焦，便于操作人员在窄视场和广视场之间进行来回调节，且绝不会错失目标。
制冷型MCT探测器碲镉汞(MCT)探测器具有卓越的距离性能，能够生成清晰的640x512像素热图像（可提供几种探测器面阵规格）。
多视场角光学特性MCT 3000和Mini-Core均具有多视场角光学特性，比连续变焦镜头具有更加出众的距离性能。
广角镜头具有实况感知能力，而窄角镜头提供所需的细节，为在宽角度或中等角度图像中吸引你关注的目标提供更多实质证据。
FLIR i40 红外热像仪—美国FLIR
F L I R i40红外热像仪—美国F L I R官网：/具体说明：美国FLIR i40 红外热像仪简介：热成像红外热像仪带有画中画功能的内置高分辨率可见光数码相机价格经济的FLIR#8482; i60系列产品是为内部猜测性维护、一般工廠电气及机械檢測而打造。
它将故障连接快速隔离，对电动机和承轴进行分析，检测建筑泄漏。
在故障发生前就获得有说服力的检测结果!全新i40，i50和i60热成像仪是同类产品中最好的，其各方面的特点均优于竞争对手：∙红外成像，具有画中画图像合并功能的内置可见光数码相机，因此可以看到一个叠加在可见光图像中的红外图像。
∙精度高，由于可调节的发射率和优于0.1°C的热灵敏度提供了更加快速而便捷地寻找题目所需的分辨能力，这在丈量温度敏感的设备的阈值温度时是至关重要的。
∙ 3.5寸大彩色液晶显示屏，高解析度红外图像。
∙缩略图图像集帮助你快速观察和寻找红外图像。
∙仪器坚固耐用，便于抓握的把手结构达到IP54防尘/防溅标准。
∙内置的LocatIR#8482;激光指示器帮助你快速地将红外图像上的热门与真实的物理目标相联系，从而大大地增强了定位能力(仅限于i50 和 i60)。
∙存储1000多张全辐射)(已获得专利权)JPEG格式图像。
使用随机配备的Quickreport#8482;软件，可以对每个图像的全部热成像像素进行分析。
∙电池寿命长，可连续使用5个小时。
∙显示丈量模式包括点(中心)和区域(最低/最高)。
∙配有 1 G micro型SD卡，可充电锂离子电池，交流适配器，Quick Report软件，USB电缆，镜头盖，腕带和便携箱。
美国FLIRi40 红外热像仪具体参数：相关热像仪产品先容如下：1.T400红外热像仪--美国FLIR2.i5 红外热像仪--美国FLIR3.i7 热像仪--美国FLIR4.i50 红外热像仪--美国FLIR5.i60 红外热成像仪--美国FLIR6.T200红外热像仪--美国FLIR7.Ti50热成像仪--美国福禄克Fluke8.Ti25热像仪--美国福禄克FLUKE9.E320经济型便携式红外热像仪--美国FLIR10.E65 红外热像仪--美国FLIR11.T360 红外热像仪--美国FLIR12.T250 红外热像仪--美国FLIR其它设备诊断仪器如下：噪音计/分贝仪、测振仪、红外线测温仪、人体测温仪、转速表、频闪仪、热像仪、通讯检测仪器、数字式压力计。
FLIR红外热像仪原理及应用
FLIR红外热像仪原理及应用FLIR（Forward-Looking InfraRed）红外热像仪是一种检测和显示目标热量分布的仪器。
其原理基于物体发射红外辐射的特性，通过捕捉和处理红外辐射图像，可以获取目标物体的温度信息，从而达到提供可见的热像的目的。
接下来，我会详细介绍FLIR红外热像仪的工作原理以及常见的应用。
红外热像仪通过感应红外辐射和转换为电信号的方式来获取目标物体的温度信息。
其工作原理如下：1.捕捉红外辐射：红外辐射是由物体的热量引起的电磁波辐射，其波长长于可见光，人眼无法感知。
FLIR红外热像仪使用感光元件（如能够感应红外波段的光敏材料）来接收并捕捉红外辐射。
2.转换成电信号：红外辐射被感光元件捕获后，会产生电信号。
这些电信号会被转换成能够被数字处理系统分析和显示的形式。
3. 创建热像：FLIR红外热像仪内部的数字处理系统将电信号转换成热像。
通常，热像以假彩色（false-color）或黑白图像的形式显示。
图像中的不同颜色或灰度对应不同的温度值，从而可观察目标物体的温度分布情况。
1.建筑结构检测：FLIR红外热像仪可以用于检测建筑物中的热桥、漏水、能量损失等问题。
通过观察建筑物表面的温度分布图像，可以发现隐蔽在墙壁、地板和屋顶等结构中的问题，提供及时的修复措施。
2.电力设备维护：电力设备过热是电力系统故障和事故的重要先兆。
FLIR红外热像仪可以用于定期监测电力设备的温度，及时发现潜在的故障迹象，避免设备过热引发的事故，并优化设备的维护计划。
3.消防救援：FLIR红外热像仪是消防员工具中的重要装备之一、在火灾现场，通过红外热像仪可以快速探测到火焰及其热辐射的分布，提供给消防员有关火势的即时信息，有助于救援行动的决策。
4.安防监控：FLIR红外热像仪可以用于建立安全监控系统，通过监测目标物体的热量变化来识别潜在的威胁。
例如，在夜间或恶劣天气条件下，红外热像仪可以侦测到人体发出的热辐射，为安防系统提供额外的监控手段。
FLIR T6xx系列 红外热像仪说明书
专业红外热像仪FLIRT6xx 系列释放FLIR 红外热像仪的终极威力为确保设备可靠运行，您需要可靠的故障排除工具，以帮助您快速查找并报告问题。
这正是FLIR 红外热像仪不可或缺的原因所在。
它们能够让您及早检测到因电阻、机械磨损等问题引起的隐形热源，从而助您实现安全操作，避免代价高昂的停机。
T6xx 系列热像仪能够让获取并共享检测结果变得简单，而没有任何其它的热像仪产品系列可与之相媲美。
极致完美最佳人体工程学设计• 将光学块镜头顺时针或逆时针旋转120°，从而更 易于瞄准和观察。
• 自动定向功能可将屏幕温度数据切换至竖立或横立的图像中。
• 最快速的自动调焦和手动控制，实现精密成像。
• T640和T660具有连续自动调焦功能，自动呈现 对焦目标的高清图像。
提高工作效率• 触摸屏工具与智能手机中所用的一样直观• 简单按钮，即便手带手套也可访问界面• GPS 和内置指南针指示方向和地理位置• 照亮较暗区域的LED 和标记位置的激光指示器• 轻松将语音、文本和草图注释存储至辐射图像中极限分辨率与灵敏度• 高达640 x 480原始分辨率• UltraMax TM (超级放大)可提供高达120万像素的分辨率 — 提高至4倍• MSX ®增强实时视频、存储图像和UltraMax (超级放大)图像• 领先同类产品的灵敏度，低至＜0.02 ˚C ， 提供卓越的图像质量• 温度校正范围最高可达2,000 ˚C加快通信速度• 通过FLIR Tools Mobile 应用程序，可将T 系列热像仪连接至智能手机和平板电脑，从而能在现场快速分析并分享图像，同时可实现视频流传输和远程控制，以获得更安全的监控。
• MeterLink ®将FLIR T&M 数据传送至热像仪，并快速整合入图像和报告中。
• 适用于PC 和Mac 的FLIR Tools 软件提供额外的文档编制能力和热像仪固件升级。
FLIR菲力尔-红外热像仪
红外成像
探测器类型
非制冷焦平面阵列
非制冷焦平面阵列
非制冷焦平面阵列
红外热像像素
320x240
320x240
320*240
红外波长范围
7.5~13μm
7.5~13μm
7.5~13μm
热灵敏度NETD
＜0.05℃＜0.05℃＜源自.05℃视场角/最小测试距离
25x19/0.4m
25x19/0.4m
LED显示
可选配置
可选镜头
6°长焦镜头、15°长焦镜头、45°广角镜头、90°超广角镜头；100um微距镜、50um微距镜、25um微距镜
6°长焦镜头、15°长焦镜头、45°广角镜头、90°超广角镜头；100um微距镜、50um微距镜、25um微距镜
红外镜头f=30mm,15°（含镜头套）；红外镜头f=10mm,45°（含镜头套）
质保期
1年
册登记后，质保期延至2年
1年
106×201×125mm
246×97×184mm
重量
880克
880克
825克
EMC防护
电源
电池类型
可充电锂电池
可充电锂电池
可充电锂离子电池
工作时间
大于4小时
大于4小时
约4小时
交流电源
AC适配器：90~260VAC输入，12V输出
AC适配器：90~260VAC输入，12V输出
交流适配器
充电时间
LED显示
IP54，IEC360
IP54，IEC360
IP43(IEC 60529)
冲击
25G，IEC 68-2-29
25G，IEC 68-2-29
FLIR T420红外热像仪
容祺FLIR T420专业级手持式红外热像仪FLIR菲利尔T420红外热像仪-产品简介：以经济的价格提供优异的性能。
符合人体工程学的出色设计和便捷的通信，使得FLIR T400系列成为一款真正便于用户使用的红外热像仪，既适用于初次使用的用户，也适用于经验丰富的高级用户。
它支持多种通信方式，包括Wi-Fi和MeterLink(蓝牙)等。
此款红外热像仪采用最新技术，能够快速处理和存储图像FLIR菲利尔T420红外热像仪-产品特性：320×240像素分辨率草图注释400系列的热图像分辨率为320×240像素。
在热图像中直接标示问题区域。
热像仪灵敏度辐射红外视频流Flir T400系列的热灵敏度＜0.045℃。
16位辐射红外视频流能够(经由USB)传输到一台运行Flir软件的PC上。
高质量可见光数码相机图像存储FlirT400系列中的两个型号都配有310万像素数码相机。
Flir使用一种全辐射的公用JPEG图像格式,因此能通过基于Microsof t Word的Flir软件进行后处理和撰写报告。
测温范围触摸屏T400系列能够测量高达＋1200℃的温度。
3.5英寸LCD触摸屏提供了全新的交互能力和用户舒适度。
可更换的红外镜头测温模式T400系列提供了一系列镜头,包括标准的25℃镜头和测温点，带自动冷/热点标记的区域，等温线，△T计算。
可选配的6℃、15℃、45℃和90℃镜头。
灵活的接口复制到U盘T400系列配备了标准的视频输出、USB输出和一个可拔插SD卡。
将所拍摄的图像或报告直接从红外热像仪传输到U盘。
MPEG-4视频即时报告创建可见光和红外线非辐射MPEG-4视频文件。
直接在热像仪中创建报告，并轻松的将报告复制到U盘。
温度异常时提供声音、图像报警文本和语音注释更轻松、更快的调查问题。
可通过预定义列表或使用触摸屏，进行文本注释。
此外，也可连接耳机，进行语音注释。
型号FLIR T420/T420bx FLIR T440/T440bx精度±2%or2°C红外图像分辨率76,800(320×240)热灵敏度<0.045°C测温范围-20°C~650°C高温选项达1,200°Cbx:--20°C~350°C-20°C~1,200°Cbx:-20°C~650°C显示屏 3.5”/宽屏取景器--测量功能5种模式:5个测温点,5个方框区域,等温线,自动热/冷点检测,温差测温点5个，可移动帧频60Hz视场角25°×19°可选镜头6°,15°长焦,45°广角,90°;微距:100,50μm 调焦自动或电动连续自动调焦--最小焦距0.4m(1.31ft)全辐射JPEG图像到SD卡x xMPEG4到SD(非辐射红外图像)x x全辐射视频流到电脑，在线研发x x调色板12:北极，灰白，铁红，熔岩，彩虹，和高彩虹FLIR Tools软件x x即时报告x x电池工作时间>4hrs内置可见光数码相机310万像素LED显示屏x x触摸屏x x数码变焦4x8x隔热报警仅bx型号仅bx型号露点报警仅bx型号仅bx型号Meterlink®Connectivity x x激光指示器x x激光校准(在红外图像上)x x指南针--GPS--红外窗口校正x x温差x x画中画可调整大小热叠加x xMSXTM多波段动态成像-x触摸屏草图x x红外/可见光图像草图注释-x语音/文本注释x xFLIR Tools移动应用程序（Apple®&x x Android™）FLIR App Streaming Video x xFLIR App Remote Control x x重量(含电池) 1.94lbs(0.88kg)。
FLIR 高性能冷凝式热成像相机技术说明书
TECHNICAL NOTEIn the field of research and development (R&D) thermal imaging cameras are already an established tool for the evaluation of solar cells and panels. For these sophisticated measurements, usually high performance cameras with cooled detectors are used under controlled laboratory conditions.However, the use of thermal imaging cameras for solar panel evaluation is not restricted to the field of research. Uncooled thermal imaging cameras are currently being used more and more for solar panel quality controls before installation and regular predictive maintenance checkups after the panel has been installed. Because these affordable cameras are handheld and lightweight, they allow a very flexible use in the field.With a thermal imaging camera, potential problem areas can be detected and repaired before actual problems or failures occur. But not every thermal imaging camera is suited for solar cell inspection, and there are some rules and guidelines that needto be followed in order to perform efficient inspections and to ensure that you drawcorrect conclusions. The examples in this article are based on photovoltaic modules with crystalline solar cells; however, the rules and guidelines are also applicableto the thermographic inspection of thin-film modules, as the basic concepts of thermography are the same.PROCEDURES FOR INSPECTING SOLAR PANELS WITH THERMAL IMAGING CAMERAS During the development and production process, solar cells are triggered either electrically or by the use of flash lamps. This ensures that there is sufficient thermal contrast for accurate thermographic measurements. This method cannot be Thermal imaging cameras: a fast and reliable tool for testing solar panels.applied when testing solar panels in the field, however, so the operator must ensure that there is a sufficient energy input by the sun.To achieve sufficient thermal contrast when inspecting solar cells in the field, a solar irradiance of 500 W/m 2 or higher is needed. For the maximum result a solar irradiance of 700 W/m 2 is advisable. The solar irradiance describes the instantaneous power incident on a surface in units of kW/m 2, which can be measured with either a pyranometer (forglobal solar irradiance) or a pyrheliometer (for direct solar irradiance). It stronglydepends on location and local weather. Low outside temperatures may also increase thermal contrast.Quality assurance is of fundamental importance for solar panels. The failure-free operation of the panels is a prerequisite for efficient power generation, long life, and a high return on the investment. To ensure this failure free operation a fast, simple and reliable method to evaluate a solar panel's performance is required, both during the production process and after the panel has been installed. The use of thermal imaging cameras for solar panel evaluation offers several advantages. Anomalies can clearly be seen on a crisp thermal image and - unlike most other methods - thermal cameras can be used to scan installed solar panels during normal operation. Finally, thermal cameras also allow to scan large areas within a short time frame.Thermogram with level and span in automaticmode (above) and in manual mode (below).TECHNICAL NOTE predictive maintenance inspectionshighest when the camera is perpendicular, and decreases with an increasing angle. A viewing angle of 5–60° is a good compromise (where 0° is perpendicular).LONG DISTANCE OBSERVATIONS It is not always easy to achieve a suitable viewing angle during the measurement set-up. Using a tripod can provide a solution in most cases. In more difficult conditions it might be necessary to use mobile working platforms or even to fly over the solar cells with a helicopter. In these cases, the longer distance from the target can be advantageous, since a larger area can be seen in one pass. To ensure the quality of the thermal image, a thermal imaging camera with an image resolution of at least 320 × 240 pixels, preferably 640 × 480 pixels, should be used for these longer distances.The camera should also have an interchangeable lens, so the operator can switch to a telephoto lens for long distance observations, such as from a helicopter. It is advisable, however, to only use telephoto lenses with thermal imaging cameras that have a high image resolution. Low resolution thermal imaging cameras will be unable to pick up the small thermal details thatindicate solar panel faults in long distance measurements using a telephoto lens.LOOKING AT IT FROM A DIFFERENT PERSPECTIVE In most cases installed photovoltaic modules can also be inspected with a thermal imaging camera from the rear of amodule. This method minimizes interfering reflections from the sun and the clouds. In addition, the temperatures obtained at the back may be higher, as the cell is being measured directly and not through the glass surface.AMBIENT AND MEASUREMENT CONDITIONS When undertaking thermographic inspections, the sky should be clear since clouds reduce solar irradiance and also produce interference through reflections. Informative images can, however, be obtained even with an overcast sky, provided that the thermal imaging camera used is sufficiently sensitive. Calm conditions are desirable, since any airflow on the surface of the solar module will cause convective cooling and thus will reduce the thermal gradient. The cooler the air temperature, the higher the potential thermal contrast. Performing thermographic inspections in the early morning is an option.Another way to enhance thermal contrast is to disconnect the cells from a load, to prevent the flow of current, which allowsheating to occur through solar irradiance alone. A load is then connected, and the cells are observed in the heating phase.Under normal circumstances, however, thesystem should be inspected under standard operating conditions, namely under load. Depending on the type of cell and the kind of fault or failure, measurements under no-load or short-circuit conditions can provide additional information.MEASUREMENT ERRORSMeasurement errors arise primarily due to poor camera positioning and suboptimal ambient and measurement conditions. Typical measurement errors are caused by:• too shallow viewing angle • c hange in solar irradiance over time (due to changes in sky cover, for example)• r eflections (e.g., sun, clouds,surrounding buil d ings of greater height, measurement set-ups)• p artial shadowing (e.g., due to surrounding buildings or other structures).Thermal image made using a FLIR P660 cameraon a flight over a solar farm. (Thermogramcourtesy of Evi Müllers, IMM)In order not to draw false conclusions you need to hold the thermal imaging camera under a correct angle when inspecting solar panels.This thermal image shows large areas withelevated temperatures. Without more information, it is not obvious whether these are thermal anomalies or shadowing/reflections.Thermal image of the back of a solar module taken with a FLIR P660 camera. Its corresponding visual image is shown on the right.For more information visit or contact:FLIR Commercial Systems B.V.Charles Petitweg 214847 NW Breda - Netherlands Phone : +31 (0) 765 79 41 94Fax : +31 (0) 765 79 41 99e-mail :*************T 820228 {E N _u k }_ATECHNICAL NOTEWHAT CAN YOU SEE IN THE THERMAL IMAGEIf parts of the solar panel are hotter than others, the warm areas will show up clearly in the thermal image. Depending on the shape and location, these hot spots and areas can indicate several different faults. If an entire module is warmer thanusual that might indicate interconnection problems. If individual cells or strings of cells are showing up as a hot spot or a warmer ‘patchwork pattern’, the cause can usually be found either in defective bypass diodes, in internal short-circuits, or in a cell mismatch.Shadowing and cracks in cells show up as hot spots or polygonal patches in thethermal image. The temperature rise of a cell or of part of a cell indicates a defective cell or shadowing. Thermal images obtained under load, no-load, and short-circuit conditions should be compared. A comparison of thermal images of the front and rear faces of the module can also give valuable information. Of course, for correct identification of the failure, modules showing anomalies must also be tested electrically and inspected visually.CONCLUSIONSThe thermographic inspection of photovoltaic systems allows the fast localization of potential defects at the cell and module level as well as the detection of possible electrical interconnection problems. The inspections are carried out under normal operating conditions and do not require a system shut down.For correct and informative thermal images, certain conditions and measurement procedures should be observed:• a suitable thermal imaging camera with the right accessories should be used;• s ufficient solar irradiance is required (at least 500 W/m 2 – above 700 W/m 2 preferred);• t he viewing angle must be within the safe margins (between 5° and 60°);• s hadowing and reflections must be prevented.Thermal imaging cameras are primarily used to locate defects. Classification and assessment of the anomalies detected require a sound understanding of solar technology, knowledge of the system inspected, and additional electrical measurements. Proper documentation is, of course, a must, and should contain all inspection conditions, additional measurements, and other relevant information.Inspections with a thermal imagingcamera - starting with the quality control in the installation phase, followed by regular checkups - facilitate complete and simple system condition monitoring. This will help to maintain the solar panels' functionality and to extend their lifetime. Using thermal imaging cameras for solar panel inspections will therefore drastically improve the operating company’s return oninvestment.Table 1: List of typical module errors (Source: ZAE Bayern e.V , “Überprüfung der Qualität von Photovoltaik-Modulen mittels Infrarot-Aufnahmen” ["Quality testing in photovoltaic modules using infrared imaging”], 2007)These red spots indicate modules that are consistently hotter than the rest, indicating faulty connections.This hot spot within one solar cell indicates physical damage within the cell.This thermal image shows an example of the so-called ‘patchwork pattern’, which indicates that this panel has a defective bypass diode.。
FLIR红外热像仪选型及应用
品，多种镜头可选，能实现在线测试功能，适用于一般电气/机械设备检测和初级研发。
● 固定式SC300系列：型号FLIR SC305、SC325 工作稳定可靠，可无人值守超长时间过程记录和回放分析，生成任意点任意区域任意时刻任意数
菲力尔红外热成像仪产品指南
● 科研测试 ● 建筑节能 ● 电子产品检测 ● 电气机械设备检查
FLIR -- 全球红外热成像仪设计、制造及销售领域的领导者
FLIR：前视红外成像系统
FLIR Systems公司创建于1978年, 专注 于 机载型高性能红外成像系统的前沿开 发。如今, 在红外成像系统的设计、制 造和 销售方面, FLIR Systems公司已成 为全球领 先的服务商, 为商业、工业和 政府机关提供 多选择的高性能红外成 像系统。
典型应用：
◆ 消费类电子产品：手机、MP3、笔记本、相机等 等 典型客户：英特尔、苹果、三星、诺基亚、摩托 罗拉
◆ 家 电 产 品 ： 平 板 电 视、热 水 器、空 调、冰 箱、 LED灯、太阳能 典 型 用 户 ： 海 信、创 维、美 的、格 力、华 帝、欧 司朗
◆ 工业类电子产品：变频器、汽车电子、电源等 典型客户：爱默生、宝马、奥迪
FLIR -- 全球红外热成像仪设计、制造及销售领域的领导者
特点
简易型
手持式
型号 解像度 总像素 热灵敏度 精度
测温范围
调焦方式 镜头 数码变焦 LCD显示器 数码相机 画中画 激光指示器 激光校准 视频输出 帧频 点测温 区域测温 温差计算 语言注释 文本注释 图片格式 MPEG视频流 简单温升曲线
FLIR T1040高清红外热像仪二 菲力尔
T1040无需长焦镜头，即可在安全距离处测量目标FLIR获得专利的MSX®技术在不影响测量数据显示的条件下，亦能读取文本和可见光细节信息T1040整机保修探测器保修电池保修0°120°60°90°ULTRAMAX™FLIR独创UltraMax 始标准图像的4倍，像素范围，生成更密集的温度测量值，精度。
红外培训中心(ITC )可帮助您扩展专业知识，过学习 ITC 的高价值课程，充分发挥红外热像仪的最大使用价值。
参加初级培训过程，获得1级热像师认证，级培训。
ITC 培训是一项十分重要的投资计划，红外热像仪时更能得心应手。
FLIR 图像处理MSX ®、UltraMax TM 与适应性滤光算法确保获得最平稳、最详细的图像信息高灵敏度用户界面 采用FLIR 反应最快、最灵敏的触摸屏连续自动调焦与您的运动保持同步，确保图像与视频准确对焦T1040型号FLIR T1040成像与光学参数红外探测器1024 x 768分辨率、310万像素，带UltraMax TM功能热灵敏度/NETD+30 °C时<0.02 °C镜头选择12°、28°、45°、3x微距镜头最小焦距0.4 m空间分辨率(IFOV)0.47 mrad图像频率30 Hz波长范围7.5 - 14 µm4.3”显示屏800 x 480像素自动定向有触摸屏有图像显示模式红外图像有可见光图像有MSX®将可见光细节信息与全分辨率红外图像叠加，获得清晰的文本与定位信息UltraMax™超级放大功能将像素提高至原来的4倍，达到310万像素测量精度测温范围介于5°C-150°C，精度为±1°C 或 ±1%，在25°C常温下测温范围为1200°C以下，精度为±2°C或读数的±2%，在25°C常温下测温范围-40 ~ +2000°C测量分析测量工具10个点测温，5+5区域(区域框、圆圈)，含最小/最大/平均值发射率校正0.01至1.0，或从辐射率表的材料清单中选择测量值校正发射率、反射温度、相对湿度、大气温度、目标距离、外部红外窗口补偿调色板铁红色，彩虹色，高对比彩虹色，白热，黑热，极光色，熔岩色媒体文件存储存储介质可拆卸SD卡(Class 10)图像文件格式标准JPEG图片，包括数码照片和全辐射测量数据视频录制/视频流辐射红外视频录制实时辐射视频录制，存储至SD卡中非辐射红外视频录制H.264存储至SD卡中辐射红外视频流通过USB接口实时传输辐射视频流非辐射红外视频流通过WiFi或USB接口传输H.264视频数码相机数码相机视场角(FOV)匹配：根据红外镜头调节视频灯内置LED灯其它信息USB、连接器类型通过USB Micro-AB接口从/向PC传输数据或未压缩的彩色视频电池可充电锂离子聚合物电池电池连续工作时间25℃时 >2.5小时充电系统直充(交流适配器或12V车载充电器)或双座充电器充电时间 2.5h可充满电量的90%外部供电运行AC适配器，90-260VAC电源输入，50/60Hz或12V车载供电(带有标准插头的电缆，可选配)电源管理自动断电功能，用户可设置存放温度范围-40°C至+70°C重量 1.9 kg系统标配：红外热像仪(含镜头)、电池(2块)、充电器、HDMI-HDMI电缆、硬质便携箱、蓝牙耳机、SD卡、大眼罩、镜头盖、颈带、电源(包含多个插头)、USB数据线、标准A-MicroB接口、 标定证书、FLIR Tools+ 许可证、CD-ROM用户文档、打印文档Corporate HeadquartersFLIR Systems, Inc.。
FLIR SC7700 中波红外热像仪说明书
FLIR SC7700适用于科研领域的高端制冷中波红外热像仪FLIR SC7700系列红外热像仪应用灵活，具备高热灵敏度，高精度，高空间分辨率和高成像速度。
它适用于学术及工业研发领域，以及需要经济、灵活的热像仪解决方案的集成商。
探测器选择FLIR SC7700适用于各种单光谱和多光谱分析。
配备碲镉汞(MCT)中波探测器。
FLIR SC7700带有标准的可拆卸式的电动滤光片转轮，可以容纳4片滤光片。
可对特定光谱波段的事件进行成像。
SC7700具备640 x 512的成像分辨率，热灵敏度高，噪声限仅为20 mK。
窗口模式下的超高帧速窗口模式功能支持用户使用自定义窗口大小，以更高的帧速，选择性地读取一部分图像。
子窗口的尺寸和位置可使用热像仪控制软件随意选择，轻松设置。
根据不同的窗口模式和探测器类型，FLIR SC7700系列能以最高3.0 kHz的速率传输热图像。
可调节积分时间与触发以纳秒增量调节积分时间。
智能外部触发功能可对瞬态事件实现同步图像捕捉。
软件FLIR SC7700系列热像仪能同FLIR ResearchIR Max 软件无缝连接，对热像仪获取的热数据进行直观的浏览，记录和处理。
主要特点• 提供多种探测器选择• 支持窗口模式下的超高帧速• 可拆卸滤光片转轮• 多种视频格式输出应用于目标特征和目标跟踪研究SC7700红外热像仪为每个研发测量应用场合提供解决方案。
成像参数规格如有变更，恕不另行通知。
©2014 FLIR Systems, Inc.版权所有。
所有其他品牌和产品名称为其各自拥有者的商标。
图片仅供说明参考之用，文中显示的图片并不代表热像仪真实的分辨率。
创建日期：2014年10月。
NASDAQ: FLIRPORTLANDCorporate Headquarters FLIR Systems, Inc.27700 SW Parkway Ave.Wilsonville, OR 97070USAPH: +1 866.477.3687FLIR 中国公司总部前视红外光电科技(上海) 有限公司全国咨询热线： 400-683-1958邮箱：************扫一扫关注“菲力尔”官方微信160602 S C 7700 d a t a s h e e t S C N。
FLIR M系列红外热像仪探冰技术说明书
由于冰中的气泡和其他缺陷分散了雷达信号，所以使用雷达很难发现冰川的踪迹。
许多经验丰富的航海者证明，雷达探冰非常艰难。
即使是大型冰山反馈的雷达信号，其强度也远低于船舶目标反馈的雷达信号，原因是冰（特别是雪）的雷达反射率低于钢的雷达反射率。
因此，冰目标的检测难度相当大，尤其是他们有低矮或光滑的外形时。
冰块从冰山上脱落之后，产生的较大冰块称为小冰山，较小部分称为残碎冰山。
残碎冰山更难被雷达探测。
这在波涛汹涌的海洋条件下更是如此，从浮冰 反馈回的雷达信号可能会消失在所谓的“海面干扰”里，也就是说，因为海浪在雷达图像上显示，因此很难区分冰和海浪。
在白天，如果雷达不能检测到冰，但在一定条件下还可以通过目测来弥补。
这需要有良好的能见度，但是，在漫长的极夜，由于缺乏光而变得极其困难，即使偶尔有几小时的日光，其能见度可能受到雾或雪的限制。
在北极的开放水域期间，雾极其常见，无惧冰山！增加极地地区海上旅行的安全性使用红外热像仪探冰许多航海者都认为地球的极地是世界上最具环境挑战性的区域。
极为漫长的夜晚，恶劣的天气和冰山，使得穿越北极和南极水域极其危险。
现在，使用FLIR Systems公司的红外热像仪可以使这些旅行安然无忧。
红外热成像技术可以帮助航海者找到游刃于冰山之间的最安全路径。
在测试中，两种型号的M系列红外热像仪安装在驱冰船桥楼旁边的三脚架上。
这是一艘穿越格陵兰北极水域的驱冰船。
借助热像仪，穿越北极水域更安全。
FLIR M系列红外热像仪在完全黑暗的环境中，在各种天气条件下无缝探冰技术说明书而在冬季则经常会出现暴风雪。
在夜间，黑暗加上雾或雪限制了肉眼检测冰危害的能力。
热像仪检测冰解决这个问题的方法是使用热像仪。
热像仪记录红外光谱中的电磁辐射强度。
所有物质均会发出红外辐射，即使我们认为是很冷的东西，比如冰，也发出红外辐射。
在热像仪中，红外辐射通过透镜聚焦在探测器上。
所记录的红外辐射强度转换成可视图像。
由于热像仪依赖于热对比，而不是色彩对比，所以他们在夜间并不需要照明来产生清晰的图像。
高速红外热像仪-完美解决速度需求 菲力尔FLIR
高速红外热像仪—完美解决速度需求采用热电偶或点温仪测得的热量并不能完全反映设备的热属性。
传统方法无法提供能全面描绘高速热应用的分辨率与速度。
相反，红外热像仪能捕获成千上万个快速变化的热点，精确显示热源与扩散趋势。
选择合适的热像仪、搜集可靠的测量值、生成具有说服力的报告，为研究工作奠定坚实的基础。
FLIR 锑化铟制冷型红外热像仪拍摄FA-18大黄蜂战机的定格画面。
传统热电偶的热图像红外热像仪的类型红外热像仪大体可分为两类：一类是高性能制冷型光子计数红外热像仪，另一类是经济实惠的非制冷型微测热辐射计红外热像仪。
现今市面上的大多数制冷型热像仪采用锑化铟(InSb)探测器。
制冷型红外热像仪通过计算某一个特定波段(尤指3-5μm 的中波红外波段)能量的光子来工作。
光子撞击像素点，转化为可存储于积分电容器的电子。
像素点以电子的方式，通过断开或短路积分电容器来控制快门。
根据不同的热像仪型号，FLIR 锑化铟热像仪扫描-20至350˚C 物体的积分时间为6ms-50µs 。
这些极短的积分时间为定格画面提供了可能性，能够精确测量每个快速变化的瞬间。
与制冷型热像仪相比，非制冷型热像仪成本更低、质量更轻、功耗更小。
非制冷热像仪像素点采用特定材料制成，其电阻可随温度的变化发生明显变化。
常见材料为：氧化钒或非晶硅。
当热能聚焦于像素点时，像素点会随之升温或冷却。
因像素点的电阻随着温度的变化而变化，其大小可测量，能通过校准操作映射回目标温度。
像素点拥有限定的质量，它们有相应的热时间常数。
现今配备有非制冷型微测热辐射计红外探测器的热像仪，其时间常数一般为8-12ms 。
但这并不意味着像素点能在8-12ms 内立即响应，并提供精确结果！一般经验是：处理跃阶输入信号的一阶系统达到稳定状态的所需的时间是时间常数的5倍。
时间常数与思维实验为了探讨微测热辐射计红外探测器的响应时间，我们来打一个有趣的比方，假想有两桶水：一桶是装满已搅拌均匀的0℃冰水，另一桶是让水在100˚C 时快速沸腾。
科研用红外热像仪 FLIR菲力尔
科研用红外热像仪世 界第六感2FLIR: 世界热像仪领域的领导者FLIR是热成像系统设计和制 造领域的全球领导者，产品 涉及商业，工业，政府等各 种领域。
FLIR的热成像系统使用了最先 进的热成像技术，能够探测红 外辐射(或热量)。
基于检测到 的温差，热像仪能生成有关该 目标热轮廓的可视图像。
通过 先进的算法还能从图像上读取 准确的温值。
我们自主设计和 制造产品内部的所有关键技术 组件，包括探测器，电子元件 和镜头等。
为科研团队提供灵活的解决方 案和专家支持 FLIR Systems全身心致力于为要 求严格的科研领域提供专业服 务。
我们拥有一支专业的科研 团队，负责设计和研发当今市 场上最先进的热像仪。
这些热 像仪系统都是使用我们位于瑞 典泰比和美国佛罗里达州尼斯 维尔最先进的设施设计和研发 得出的。
FLIR聘请研发应用专家作为直 属员工。
这些专家被委派至全 球各地，其最终目的就是为我 们科研领域的客户提供当地的 专家支持服务。
科研用红外热像仪 FLIR Systems热像仪是各种注重 灵活性和高性能科研用途的 理想选择。
在研发应用中， 准确性、可靠性、灵敏度和高 性能是至关重要的。
这也是为 何FLIR热像仪被广泛应用在全 世界各个领域的缘由，其中包 括：工业研发、学术研究、无 损实验、材料分析、安防和航 天科技。
摩托车刹车产品开发印刷电路板FLIR Systems瑞典公司3工业研发热像仪能帮助开发人员分析、观测和量化研发项目的散热和热属性。
此举有利于开发项目的热效率 得到持续、稳定的控制，缩短设计周期，避免代价高昂的产品召回。
电气检测 印刷电路板设计面临的挑战是如何在不降低产品的性能或成本的 前提下进行散热管理。
由于电子组件的尺寸越来越小，要准确了 解其热信息异常困难。
但是，借助热成像技术，工程师能轻松地 将他们制造设备的热图可视化和量化。
如果在复杂印刷电路板的 设计阶段就投入使用红外热像仪，便能有效避免后续故障和昂贵 的召回。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
F L I R T红外热像仪
公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
F L I R T610红外热像仪
产品型号：FLIR T610
产品品牌：美国菲力尔
仪器产地：瑞典
产品简介：
FLIR T610红外热像仪开创了新一代红外热像仪的产品标准。
FLIR T610红外热像仪提供了高达 307,200 像素(640 × 480)的红外图像和优异的热灵敏度，使温度测量更加精确。
且内置500万像素的可见光数码
相机，使您同时获取清晰的可见光图像和热图像，高效创建报告。
FLIR T610红外热像仪跟以前的产品一样始终遵循人体工程学设计原理，灵巧轻盈，操作便捷，可用性已成为红外热像仪性能高低的关键：
针对用户提出的各种有关舒适性和图像品质的问题在T系列中完善了一
系列创新功能。
另外，FLIR T610 红外热像仪是一套专为各种工业环境
而量身打造的红外热像仪产品。
FLIR T610产品参数
型号T610
成像及光学数据：
25° × 19° / 0.25 m
视场角/最小焦
距：。
