雷尼绍对刀仪使用培训教程
雷尼绍测头培训ppt课件
算数和逻辑运算（一）
功能
定义
格式
#i=#j
加法 减法 乘法 除法
#i=#j+#k #i=#j-#k #i=#j*#k #i=#j/#k
正弦 反正弦
正切 反正切
余弦 反余弦
#i=SIN[#j] #i=ASIN[#j] #i=TAN[#j] #i=ATAN[#j]/[#k] #i=COS[#j] #i=ACOS[#j]
校正测针X/Y偏置
格式：G65 P9802 Dd 举例：G65 P9802 D50.005 Dd: 用于校正的环规直径
4
1
2
#503
#502 Y
3 X
Dd
O1000 G17 G40 G49 G69 G80 G90 G54 X0 Y0（环规中心） G65 P9802 D50.005 G91 G28 Z0 G90 M30 注意： 1.准确将主轴定位至环规的中心位置 并将测针置于环规内部 2. 程序运行后，会将偏心写入#502 和#503
#530 标准校正#5数40 值
#531 回退系#5数41
#532
#542
矢量校正数值
#533
#543
#534
#544
#535
#545
#536
#546
#537
#547
#538
#548
#539
#549
测头校正程序
为什么要校正
测头安装后，测头中心与主轴的偏心量 测针球的直径误差 测头的触发距离 机床的重复性 所以，每次更换测头，或者更换测针后，必须 校正！！ 如何校正？软件部分再讲
#5201-#5203 #5221-#5223 #5241-#5243 #5261-#5263
雷尼绍HPMA高精度自动对刀臂说明书
2
EC 符合性声明
Renishaw plc 公司声明以下产品： -
名称： 说明： 订货号：
HPMA 电动回转对刀臂 A-2181-XXXX 系列
按照以下标准进行制造： -
BS EN 61326-1:2006
测量、控制及实验室使用的电子设备 - EMC 要求 第一部分： 一般要求 抗扰: 表 2 - 工业场所 发射：A 类 - 工业场所
保修 属于保修范围的设备如需维修，必须返回供应商处进行处理。 如果错误使用设备、或经非公司授权人员维修调试后，Renishaw将不接受任何退换货要 求。
专利声明 以下专利涉及到本用户手册中提及的产品和其他类似产品（其他已申请的专利）的功能 特点：
CNw 03821790.2 EP 1092890 JPw 2002-531,839 JP 3847842 US 5,647,137 USw 7281336 B2
18
安装TSI3
安装TSI3
TSI3接口单元应该安装在CNC控制柜中。本单元放置的位置应尽可能远离变 压器和电机控制器等潜在干扰源。
4 mm
35 mm
R
130 mm
高度 98 mm
其他安装方式
M4
M4
TSI3 接口
19
TSI3接口
1 VIF 2 X-O
3 X+O
4 Z-O
5 Z+O
6 ARO
7 MRO
8 VIF 9 VIF 10 VM 10 0 VM 12 NC
13 0 VIF
接口24 V电源 18 V - 30 V X-输出 X+输出 Z-输出 Z+输出
5针M12面板安装电缆接头
33 30 67.5
雷尼绍对刀仪使用培训教程
校正
手动刀长测量
测量
自动刀长与刀径 测量
刀具破损检测
对刀仪探头坐标位置校正(O9855)
• 以手动方式将一已知长度的基准刀移到探头上方约 10mm 位置，并尽 量使刀具中心与探头中心成一直线
G65 P9855 D12.7 R8. T100;
基准刀的刀号
探头盘面直径 基准刀直径
探头坐标位置校正(O9855)
• O9858 可对刀具进行破损检测，参数H以设定破损量公差值(双向公差) G65 P9858 D10. T6. H0.05;
D：刀具直径 H：损量公差值(预设值0.5mm)
精品文档 欢迎下载
读书破万卷，下笔如有神--杜甫
G65 P9857 Bb [Dd Tt Qq Hh Zz M1 ] [ ]可选参数
自动刀长与刀径测量(O9857)
例：指定B1执行自动刀长测量，已将粗略刀长值输入目标刀具号
G65 P9857 B1 T3 D10. Q6.;
T：更新目标刀具号 D：刀径的粗略值 Q：过行程距离
具破损检测 (O9858)
刀具破损检测o9858ts27r使用培训校正测量手动刀长测量自动刀长与刀径测量刀具破损检测以手动方式将一已知长度的基准刀移到探头上方约10mm位置并尽量使刀具中心与探头中心成一直线对刀仪探头坐标位置校正o9855g65p9855d127r8
雷尼绍对刀仪TS27R使用培训
• 对刀仪探头坐标位置校正(O9855) • 手动刀长测量(O9856) • 自动刀长与刀径测量(O9857) • 刀具破损检测 (O9858)
• 完成校正后，相关数值会储存在以下变量
变量号 #520 #521 #522 #523 #524 #525 #526
雷尼绍数控车床对刀仪的用途及设置1
雷尼绍数控车床对刀仪的用途及设置1济南一机床集团李军摘要：文中着重引见了英国〝雷尼绍〞公司数控车床用对刀仪的种类、用途以及简明的任务原理，同时也简明引见了在数控车床上采用对刀仪对提高加工精度及加工效率的意义。
关键词：对刀仪种类及用途任务原理作为机械加工业中用量最大的数控车床，近些年来随国际经济的高速开展已迅速失掉普及。
明天，一个企业内拥有几十台甚至上百台数控车床早已不是什么稀罕事了。
但众所周知，运用数控车床的目地是提高工件的加工质量和效率。
可是运用过数控车床的人都知道，在一个工件的加工进程中，工件的装卸、刀具的调整等辅佐时间占用了加工周期中相当大的比例，其中的刀具调整更是既费事、又费力。
统计资料证明，完成一个工件的加工，纯机动时间大约要占总时间的55%，装、夹和对刀等辅佐时间却占到45%，这真实不是一个小数。
老话讲磨刀不误砍柴工，但在现代社会中，时间就是金钱，效率就是生命。
要多砍柴就必需向磨刀要效益，对时间停止分秒必争。
那么，在提高对刀效率方面我们还有什么好方法吗？实际证明，经过在数控车床上增设对刀仪装置即是一种向〝磨刀〞要时间的好方法。
以下，结合英国雷尼绍公司的对刀仪装置，谈谈它在构成、用途及简明任务原理等方面的知识：1、雷尼绍公司有哪几种对刀仪装置？目前在雷尼绍车床对刀仪系列产品中共有三种型号,其对刀的原理是一样的，只是按结构的复杂水平和操作的自动化水平分为低、中、高三档型号。
第一种，HPRA (H igh P recision R emovable A rm) 型：这是一种结构较复杂、价位低的型号，其特点是对刀仪的臂和基座之间是可分别的，运用时经过插拔机构把对刀仪臂装置至对刀仪基座上〔图1〕图1：HPRA型对刀仪的系统构成同时电器信号亦连通并进入可任务形状；用完后可将对刀臂从基座中拔出，放到适宜的中央以维护精细的对刀臂和对刀传感器局部不受灰尘、碰撞的损坏。
第二种，HPPA (H igh P recision P ulldown A rm) 型：这是一种较适用、中等价位的型号。

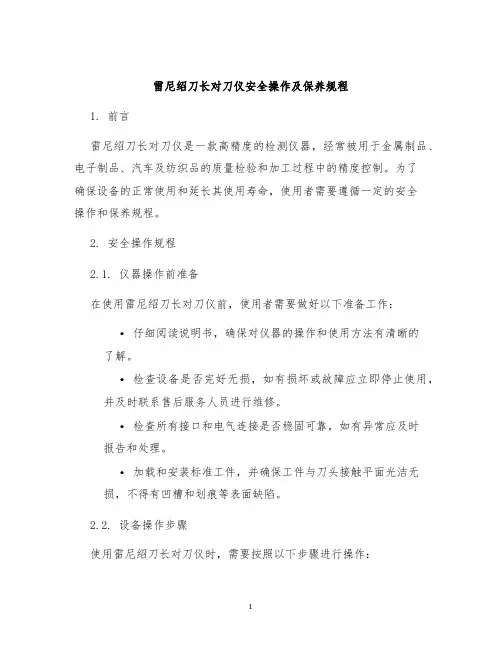

雷尼绍刀长对刀仪安全操作及保养规程
雷尼绍刀长对刀仪安全操作及保养规程1. 前言雷尼绍刀长对刀仪是一款高精度的检测仪器，经常被用于金属制品、电子制品、汽车及纺织品的质量检验和加工过程中的精度控制。
为了确保设备的正常使用和延长其使用寿命，使用者需要遵循一定的安全操作和保养规程。
2. 安全操作规程2.1. 仪器操作前准备在使用雷尼绍刀长对刀仪前，使用者需要做好以下准备工作：•仔细阅读说明书，确保对仪器的操作和使用方法有清晰的了解。
•检查设备是否完好无损，如有损坏或故障应立即停止使用，并及时联系售后服务人员进行维修。
•检查所有接口和电气连接是否稳固可靠，如有异常应及时报告和处理。
•加载和安装标准工件，并确保工件与刀头接触平面光洁无损，不得有凹槽和划痕等表面缺陷。
2.2. 设备操作步骤使用雷尼绍刀长对刀仪时，需要按照以下步骤进行操作：1.打开电源并将仪器预热10-20分钟。
2.通过调整刀头高度，使其与标准工件接触，调整至最佳接触状态。
3.启动设备进行测量，并记录相关数据。
4.停止测量，关闭设备并拆卸工件。
2.3. 注意事项使用过程中需要注意以下事项：•仪器不得受到撞击、振动和震动，应尽可能避免将仪器置于潮湿、高温或有腐蚀性的环境中。
•使用中应保持工作环境清洁整洁，避免异物和尘土进入设备内部。
•禁止手动干预刀头与标准工件的接触状态，避免刮伤刀头表面。
•禁止拆卸、改装和私自修理仪器，请咨询专业售后服务人员进行处理。
•使用过程中如发现异常声响或其他问题应立即停机，并检查问题原因。
3. 设备保养规程3.1. 日常保养日常保养主要包括以下方面：•定期对设备进行清洗和除尘，保持设备清洁。
•定期检查设备电源线，电气接口等是否松动或磨损，及时更换或维修。
•定期检查仪器标准工件表面的凹槽、磨损和氧化情况，如有异常应及时更换。
3.2. 定期维护定期维护主要是针对设备所使用的零部件和润滑油进行更换和维护，频率和方法如下：•定期更换在使用过程中磨损的零部件，例如测量刀头，滑动轨道等，具体更换频率视使用情况而定。
雷尼绍使用手册
雷尼绍中文说明书 山善（上海）贸易有限公司技术部一. 雷尼绍测头的标定:测头标定是矫正测头球相对主轴中心线的偏差和测头的长度误差以及探针球的半径误差。
1在以下几种情况下需要标定测头: a 第一次使用测头时。
b 测头上安装了新的探针。
c 怀疑探针弯曲或测头发生碰撞时。
d 周期性地进行标定以补偿机床的机械变化误差。
e 如果测头柄的重新定位的重复性差。
2 将已知内孔经的Master （随测头一起标定用的标准块）置于工作台且靠近主轴的一边。
a. 如图一所示用千分表将Master 沿着X 方向拉平后水平的固定在台 面上;b. 用千分表找正Master标位置(将其置于G54X- Y-中）; c.在主轴上安装验棒(Testbar),移动 Z 轴并用块规测量master 的位置如图二所示 d.使w 轴在原点位置，譬如 Testbar 长度=350.311mm块规长度=30.00mm此时Z轴机械坐标为-1148.291mm （图一）（图二） e.设定标定时用的工件坐标系Z=-1148.291+(-30.0)+（-350.311）=-1528.602mm(将其置于G54Z--)f.执行T1M06(因为预先设定T01为测头专用)；g.将测头安装到主轴上,擦干净测球并用千分表测量测球的跳动，如果跳动大需要重新调整（测头柄上四个方向均有调整螺丝）；h.测头每次安装到主轴孔内时必须一致即不能旋转180度再安装,为了避免误差;3.完整标定测头需要O9801、O9802及其O9803或者O9804程序 标定程序依次说明:1．(O9801)测头长度的标定:格式如下:G65P9801Zz Tt;例题:在G54工件坐标系中设置X、Y、Z的值;O0001G90G80G40G0G54X0Y0G43H01Z100. (因测头通常设定为T01,激活1号补正,定位到100mm处) G65P9832 (旋转开启测头包含主轴定位)G65P9810Z10.F3000(保护定位移动)G65P9801Z0T1 (Z向标定,T1表示刀补号码)G65P9810Z100 (保护定位移动到Z100.0处)G65P9833 (旋转关闭测头)G28Z100. (参考点返回)H00 (取消刀补)M302(O9802)标定探针的X、Y方向偏心:格式:G65P9802Dd Zz上述D是表示标准块的内径值，当使用凸台标定时要使用Zz，省略时表示用孔来标定。
雷尼绍对刀仪使用培训教程
手动刀长测量(O9856)
以手动方式将刀具移到探头上方约 10mm 位置，执行此程式
G65 P9856 T2 ; G65 P9856 T2 D12 ;
未传入D参数，刀具不旋转
D：刀径的概略值(若刀径大于#110 ，会偏移半径值再测量)
自动刀长与刀径测量(O9857)
B：指定测量项目“ 1” -刀长测量；“ 2”-刀径测量；“ 3”-刀长和刀 径测量
O9858 可对刀具进行破损检测，参数H以设定破损量公差值(双向公差 )
G65 P9858 D10. T6. H0.05;
D：刀具直径 H：损量公差值(预设值0.5mm)
G65 P9855 D12.7 R8. T100;
基准刀的刀号
探头盘面直径 基准刀直径
探头坐标位置校正(O9855)
完成校正后，相关数值会储存在以下变量
变量号 #520 #521 #522 #523 #524 #525 #526
描述 探头Z轴机械坐标位置： 探头+X轴机械坐标位置 探头-X轴机械坐标位置 探头+Y轴机械坐标位置 探头-Y轴机械坐标位置 探头Z轴机械坐标位置 Z轴长度误差值
D：刀具直径值
G65 P9857 Bb [Dd Tt Qq Hh Zz M1 ] [ ]可选参数
自动刀长与刀径测量(O9857)
例：指定B1执行自动刀长测量，已将粗略刀长值输入目标刀具号
G65 P9857 B1 T3 D10. Q6.;
T：更新目标刀具号 D：刀径的粗略值 Q：过行程距离
刀具破损检测 (O9858)
雷尼绍对刀仪TS27R使用培训
对刀仪探头坐标位置校正(O9855) 手动刀长测量(O9856) 自动刀长与刀径测量(O9857) 刀具破损检测 (O9858)
雷尼绍对刀仪参数设置
第53行
第54行
第55行
第56行
第57行
第58行
第59行
半径大于50单边测刀径
50
参数行数 第1行 第2行 第3行 第4行 第5行 第6行 第7行 第8行 第9行 第10行 第11行 第12行 第13行 第14行 第15行 第16行 第17行 第18行 第19行 第20行 第21行 第22行 第23行 第24行 第25行 第26行 第27行 第28行 第29行 第30行 第31行 第32行 第33行 第34行 第35行 第36行 第37行 第38行 第39行 第40行 第41行 第42行 第43行 第44行 第45行 第46行
含义 激光X方向位置 激光Z方向位置 激光Y方向位置
singel 最大刀长 最小刀长 最大刀径 安全距离（Y方向机械坐标） 接近距离 偏差值超过最大设定值报警 回退系数
1表示允许标定0不允许
值
0 100
1 2 0.05 0.05 1
1
1
25 1000
第47行Байду номын сангаас
第48行
第49行
第50行
第51行
第52行
雷尼绍对刀仪使用培训教程幻灯片
3/24/2020 Slide 7
苏州摩恩信息技术有限公司
变量号 #520 #521 #522 #523 #524 #525 #526
描述 探头Z轴机械坐标位置： 探头+X轴机械坐标位置 探头-X轴机械坐标位置 探头+Y轴机械坐标位置 探头-Y轴机械坐标位置 探头Z轴机械坐标位置 Z轴长度误差值
3/24/2020 Slide 3
苏州摩恩信息技术有限公司
手动刀长测量(O9856)
• 以手动方式将刀具移到探头上方约 10mm 位置，执行此程式
G65 P9856 T2 ; G65 P9856 T2 D12 ;
未传入D参数，刀具不旋转
D：刀径的概略值(若刀径大于 #110，会偏移半径值再测量)
3/24/2020 Slide 4
苏州摩恩信息技术有限公司
自动刀长与刀径测量(O9857)
雷尼绍对刀仪TS27R使用培训
• 对刀仪探头坐标位置校正(O9855) • 手动刀长测量(O9856) • 自动刀长与刀径测量(O9857) • 刀具破损检测 (O9858)
校正
手动刀长测量
测量
自动刀长与刀径 测量
刀具破损检测
3/24/2020 Slide 1
苏州摩恩信息技术有限公司
对刀仪探头坐标位置校正(O9855)
• B：指定测量项目“ 1” -刀长测量；“ 2”-刀径测量；“ 3”-刀长和刀径测量 • D：刀具直径值
G65 P9857 Bb [Dd Tt Qq Hh Zz M1 ] [ ]可选参数
3/24/2020 Slide 5
苏州摩恩信息技术有限公司
自动刀长与刀径测量(O9857)
雷尼绍干涉仪使用方法ML-80.
一、本次我们主要研究:如何检测机床的螺距误差。
因此我们主要的任务在于:1. 应该使用什么仪器进行测量2. 怎么使用测量仪器3. 怎么进行数据分析4. 怎么将测量所得的数据输入对应的数控系统二、根据第一点的要求,我们选择的仪器为:Renishaw 激光器测量系统, 此仪器检测的范围包括:1. 线性测量2. 角度测量3. 平面度测量4. 直线度测量5. 垂直度测量6. 平行度测量线性测量:是激光器最常见的一种测量。
激光器系统会比较轴位置数显上的读数位置与激光器系统测量的实际位置,以测量线性定位精度及重复性。
三、根据第二点的解释,线性测量正符合我们检测螺距误差的要求。
因此,我们此次使用的检测方法——线性测量。
总结以上我们的核心在于:如何操作 Renishaw 激光器测量系统结合线性测量的方法进行检测, 之后将检测得到的数据进行分析, 最后将分析得到的数据存放到数控系统中。
这样做的目的在于——提高机床的精度。
- 1 -第二章、基础知识2.1 什么是螺距误差?开环和半闭环数控机床的定位精度主要取决于高精度的滚珠丝杠。
但丝杠总有一定螺距误差, 因此在加工过程中会造成零件的外形轮廓偏差。
由上面的原因可以得知:螺距误差是指由螺距累积误差引起的常值系统性定位误差。
2.2 为什么要检测螺距误差?根据 2.1节, 检测螺距误差是为了减少加工过程中造成零件的外形轮廓偏差, 即提高机床的精度。
2.3 怎么检测螺距误差?(1安装高精度位移检测装置。
(2编制简单的程序,在整个行程中顺序定位于一些位置点上。
所选点的数目及距离则受数控系统的限制。
(3记录运动到这些点的实际精确位置。
(4将各点处的误差标出,形成不同指令位置处的误差表。
(5多次测量,取平均值。
(6将该表输入数控系统,数控系统将按此表进行补偿。
2.4 什么是增量型误差、绝对型误差?①增量型误差增量型误差是指:以被补偿轴上相邻两个补偿点间的误差差值为依据来进行补偿②绝对型误差绝对型是误差是指:以被补偿轴上各个补偿点的绝对误差值为依据来进行补偿2.5 螺距误差补偿的原理是什么?螺距误差补偿的基本原理就是将数控机床某轴上的指令位置与高精度位置测量系统所测得的实际位置相比较, 计算出在数控加工全行程上的误差分布曲线, 再将误差以表格的形式输入数控系统中。
对刀仪使用方法
对刀仪使用方法(总6页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除对刀仪使用方法随着加工中心的广泛使用，许多用户也开始使用刀具测量装置。
它不仅可以检测刀具的磨损情况，而且可实现自动补偿(通过修改刀补值实现)，极大的提高了加工效率和精度。
另外，同时使用其刀具破损检测功能与刀具寿命管理功能，还可以实现自动寻找同组刀具的功能，节约了刀具检查和更换的时间。
但由于用户对测量原理不是很了解，使用时容易产生误区，有时补偿后的精度反而不如补偿前，这就使用户产生了迷惑，限制了测量装置的广泛使用。
本文以英国RENISH AW.html" target="_blank" class="keylink">雷尼绍(RENISHAW)公司TS27 R测头的安装调试为例，就如何更好的使用刀具测量装置做一详细介绍，供读者参考借鉴。
刀具测量的基本原理是利用系统的跳步功能(G31)：在程序中指令“G31 Zx x x Fx x x”(与GO1的动作相同)。
但此时如果SKIP信号由“0”变为“1”时，Z轴将停止运动，再用宏程序控制坐标轴后退，然后再次碰触量块，反复测量并运算后得出刀具的实际长度和直径，最后修改系统宏变量从而达到修改刀补值的目的。
刀具测量装置的使用主要包括三个步骤：安装和接线；标定；测量。
1 安装和接线刀具侧量装置通常包括测头和信号转换装置(硬件)及相关的测量程序(软件包)。
测头(TS27R)安装在工作台上，并尽量远离加工区域，外部应加防护装置，使用前先将防护装置打开并将刀具用风吹干净(用M代码控制气动元件可实现自动)，确保刀具表面无杂物，测量完成后关闭防护。
测头安装完成后，首先要调整测头接触面的平行度和直线度。
将一只百分表(或千分表DTI)吸在主轴头上，表头打在量块(圆形或方形)的上表面；用手轮控制X轴沿量块表面来回移动，观察表针变化，同时调整测头上的调节螺钉，使X向的直线度保证在0.010mm，调整好后紧固螺钉。
发那科雷尼绍探针Z轴对刀说明
发那科雷尼绍探针Z轴对刀说明接触式对刀仪校正步骤1.把对刀仪底座固定在工作台面上（工作台要清理干净，固定上后要把底座表面用千分表打平）2.把对刀仪固定到底座上（同样要用千分表把接触面打平）3.把线路走好，及用扎带扎好，不要有影响。
4.对刀仪接线（接线一定要接对，棕色24V；白色0V；灰色为信号线X4.7）5.安装一把平刀校正用，并测量出刀的长度（刀用端面比较平整的定位销或平时用的铣刀刀柄）6.把安装好的标准刀，装到主轴上。
手动移动主轴到对刀仪上方，并慢慢调整X,Y轴使刀把大概在对刀仪中间，然后慢慢的下调Z轴，使其触发对刀仪信号。
（快要触发信号时，使用最小倍率向下走，来回触发几次，最后定在触发位置，即刚刚触发为红色的位置，触发状态是对刀仪灯由绿色变为红色。
）7.记录下当前的机械坐标值。
（即机械坐标X,Y在对刀仪中间，Z轴坐标在刚刚触发信号时的机械坐标。
）8.把刚刚记录的X,Y,Z坐标输入到程序O9917中的#111=XXX.XXX(X轴机械坐标)；#112=XXX.XXX(Y轴机械坐标)；#113=XXX.XXX-标准刀的长度(Z轴机械坐标)中。
（修改程序中的数，可能要修改机床的参数；如果要就修改机床参数，1.改参数写保护为1，会出现机床报警，同时按下：复位及CAN键，报警消除。
2.将机床参数3202中的NE9对应的数改为0.）9.对刀仪程序改好后，移动机床各轴到其它任意位置。
就可以执行校正了。
10.把进给倍率打到零，手动编程G31X10F10执行。
对刀仪系统上有一个X轴剩余量，应该显示为10，然后再用手去按下对刀仪使它触发，再看看剩余量是不是变为0了。
如果是说明线没有接错。
11.对刀仪系统调出程序O0914，内容为M5 G65P9914 Hxx B0 M30(注意Hxx中，后面的数如Hxx=H32；那么将刚才测得的刀长数值输入到32号刀长上。
12.执行对刀仪程序校正。
（注意：第一次把进给倍率打小慢慢执行，看看对不对，随时注意系统的剩余量变化，第一次执行没有问题的话，就可以把倍率打到100%，再执行一次就可以了。
雷尼绍探头设定及使用
MP10自动探头设定一:调整自动探头1.刀柄擦干净2.装电池(注意正.负级)如图A电池正负极,及其表示位置图A3.装探头(用专用扳手扳紧)(如图B)图B4.将自动探头装入主轴中5.用杠杆千分表打在红宝石最高点,转动自动探头,看百分表的数值,假如数值小于0.02MM,就不用在调整自动探头,反之需要调整(如图C)6.把杠杆表打在红宝石最高点, 图C用内六角调整自动探头上的四个螺丝(如图D)二:自动探头直径补偿1.把一个标准圆环固定在工作台上.2.用千分表寻找圆环中心,是主轴中心与圆环中心重合.(千分表尽可能为0)(如图E)3.在圆环中心设定一个机床坐标系原点.4.把主轴移开,在返回进行确认.(此时千分表为0)Ⅰ调整螺丝位置图D 图E (FM MP3的调整螺丝在圆锥盖得里面)5.把自动探头放入主轴中,走到设定的原点(如图F)6.在MDI方式下,输入CALL OO18,启动.(自动探头加电,会有几秒的延时) (FMMP3输入 : CALL OO16)7.把自动探头下降到基准圆环平面以下10MM左右.8.在MDI方式下,输入CALL OO21,启动.(将设定的原点读入MSB原点)9.画面放在"测量结果显示",按"MSB原点"(MSB原点坐标,No.3号坐标系).10.输入VNCOM[1]=8,启动.11.将画面放在"测量结果显示"按"传感器",用手轻碰探头,看到传感器画面有黄色的指示灯会亮,进行信号确认,表示探头有信号.12.在MDI方式下,输入:CALL OO10 PMOD=9 PDI=50 POVT=3 启动.PMOD=9 表示自动探头半径补偿 PDI=50 表示基准环的准确直径 POVT=3表示超行程距离13.测量结果在"测量表示画面",按"MSB刀具ON/OFF"键.半径补偿的1-4号半径补偿值为探头4个方向的补偿值.14.在MDI方式下,输入:CALL OO19 启动(表示断电)(FMMP3输入:CALL OO17)三:自动探头长度方向补偿1.换基准棒.(记下标准棒的长度,假如为199.9MM)2.将基准棒的端面与量块轻微接触到(如图G).3.在此位置设定Z方向的原点.a.绝对长刀具补偿:运算199.9b.相对刀具补偿:运算04.抬起基准刀具,主轴换上自动探头.5.在MDI方式下输入:CALL OO18 启动 <VNCOM[1]=8检测信号>6.在手动方式下,将自动探头放在量块的上方,大约10MM左右(如图F).* 相对补偿,PLI=自动探头长度-基准棒长度(大概距离)9.CALL OO19 (自动探头断电)四:复制补偿数值图F1.将"MSB刀具ON/OFF"中的,半径补偿1-4号复制到5-20号,长度补偿的5号复制的1-4号.2.在MDI方式下,输入:CALL OO22 Ⅱ间距10MM左右 图G 图H使用自动探头一:内径测量1.探头放在孔的中心位置(大概),把探头的顶端移到孔内.2.MDI方式下:输入 CALL OO18 启动(FMMP3输入CALL OO16)3.测量: CALL OO10 PMOD=7 PDI=50 启动 .(PMOD=7表示测量孔德半径.PDI=50表示孔直径的预想值) 4:测量结果在"测量结果显示"中.5.设定孔中心为原点: CALL OO20 PHN=3 PX=0 PY=0 启动.(PHN=3表示为3号坐标系,PX,PY表示X与Y偏移量) 6:在MDI方式下,输入: CALL OO19 启动(FMMP3输入:CALL OO17)二:外径测量1.探头放在孔的中卫,并且在零件的上方.2.CALL OO18启动.3.测量: CALL OO10 PMOD=6 PDI=100 PIN=25 启动 (PMOD=6表示测量外径 PDI=100表示外径的预想值 PIN=25表示从探头顶端下降25mm.)4.以下操作同测内径操作.三:X向的端面测量 1.探头放在离被测平面不远的地方.2.在MDI方式下,输入: CALL OO10 PMOD=1 PEI=-255 启动 .(PEI=-255表示X向的预想值,预想值=当前位置+到被测面得距离) 3.设原点同上,设好原点后,再次确认,输入:CALL OO10 PMOD=1 PEI=0启动 PEI=0表示确认面与测量面差值为0.四:Y向端面测量1.测量:CALL OO10 PMOD=2 PEI=800 启动2.设原点和再次确认操作步骤同上.五:Z向测量.1.探头方在被测零件平面的上方.2.在MDI方式下,输入: G56H5 启动,HS=5表示MSB刀具长度补偿为五号.3.测量:CALL OO10 PMOD=3 PEI=-111 启动4.设原点和再次确认同上.六:测量两点间的距离探头放在被测量两点的大约中间位置.*X向测量:CALL OO10 PMOD=11 PELI=60 启动 *Y向测量:CALL OO10 PMOD=12 PELI=85 启动七:测量两端面的距离探头放还在被测两端面的中间,并放在零件的上面.* X向测量:CALL OO10 PMOD=11 PELI=130 PIN=30 启动* Y向测量:CALL OO10 PMOD=12 PELI=130 PIN=30 启动END Ⅲ。
雷尼绍数控车床对刀仪的用途及设置
雷尼绍数控车床对刀仪的用途及设置雷尼绍数控车床对刀仪是一种用于数控车床上的加工设备。
它可以帮助加工人员在加工过程中快速精准地定位工件和刀具，提高加工效率和加工质量。
本文将详细介绍雷尼绍数控车床对刀仪的用途及设置方法。
一、雷尼绍数控车床对刀仪的用途1.快速定位工件在数控车床加工过程中，加工人员需要将工件准确定位到加工平台上，并将刀具对准工件进行加工。
使用雷尼绍数控车床对刀仪可以使这个过程更加轻松快捷。
只需要将对刀仪放在工件上，通过调整对刀仪的位置和刀具的高度，就可以准确地定位工件和刀具。
2.节省加工时间在传统的加工方式中，加工人员需要通过手动试刀或者使用其他设备进行对刀调整。
这个过程比较费时费力，并且很难达到完美的对刀效果。
而使用雷尼绍数控车床对刀仪可以节省大量的对刀时间，提高加工效率。
3.保证加工质量对刀的准确性对整个加工过程的质量和精度有着非常重要的影响。
使用雷尼绍数控车床对刀仪可以精准地调整刀具位置和高度，保证了加工质量和加工精度。
二、雷尼绍数控车床对刀仪的设置方法1.连接对刀仪首先需要将对刀仪安装到数控车床上，并且与控制系统进行连接。
连接成功后，我们可以开始进行对刀调整。
2.选择对刀方式雷尼绍数控车床对刀仪有两种对刀方式，分别是机械式对刀和光电式对刀。
机械式对刀需要使用刀具和工件进行接触，而光电式对刀则是通过激光进行测量。
根据不同的加工需求选择合适的对刀方式。
3.调整对刀仪位置将对刀仪移动到要加工的工件附近，调整位置使其与工件紧密贴合。
注意不要碰到工件，否则会影响对刀的准确性。
4.调整刀具高度将刀具按照需要插入刀杆，然后将刀杆插入可调高度的杆座中。
使用对刀仪的调节装置，调整刀具的高度使其与工件接触，然后调整到合适的位置。
5.校准参数将调节好的刀具高度输入数控系统中。
然后进行参数校准，检测参数是否正确。
如果参数正确，可以开始进行加工操作。
通过以上步骤，我们可以轻松地完成对刀操作，并且可以保证加工的精度和质量。
[复习]雷尼绍对刀仪调试说明
![[复习]雷尼绍对刀仪调试说明](https://img.taocdn.com/s3/m/b571812b6d85ec3a87c24028915f804d2b168736.png)
[复习]雷尼绍对刀仪调试说明一(对刀仪调试1.首先检查下连接的电路，是否通气，然后检查下雷尼绍的在电柜中的分线盒上的小开关是否打在正确位置。
其中分线盒外部有四个小开关，应置0010(SW1);打开分线盒盖板，里面的PC板上还有八个小开关，应置0000(SW3);1010(SW2)。
另测头接受器也有九个小开关，应置000001000。
(测头)2.若上述一切都已连接设置完毕，开始设置参数。
在PLC/RENSHAW/NC_2设置，如图所示。
具体设置请参照附表。
3.把刀具移到测试位置，记下当前位置值，并在文件夹PLC/OEMCY9/NC/中找到MT_START文件，如图所示，输入记录值。
需要写入哪个轴进给注意:选择哪个轴作为刀具轴，在以下界面选择，TOOL CALL Y的话，程序自动选择NC_2参数组，TOOL CALL X，程序自动选择NC_1参数组。
在start程序中写入:如TOOL CALL YL X?Y?Z?F1000M91 ;对刀仪其实位置在end程序中写入:TOOL CALL Z4.设置完毕，先测试下。
在自动运行模式下，调出TNC/RENISHAW/SYSTEST程序，如图所示。
注:当测试对刀仪时，NR6=1;当测试测头是NR6=0，注意修改。
按下绿色START键，程序运行至第十行左右时，用手遮挡下激光，系统报FOO 警告，说明一切正常。
继续下面步骤。
5.矫正激光。
在单步程序运行状态下编写501程序:新建程序段，按键调出下面各个状态，最终选择501。
选择501,会出现如图所示程序段，其中Q361表示激光轴方向，(32DF改成Q361=2 Y轴)Q362表示激光测量方向，Q363表示激光切入两点间的幅值;激光有效长度。
装上一把已知刀长和刀径的标准刀，把刀长和刀径调入刀具表，调用此刀。
运行该指令，然后切换至自动运行模式下，按Q键，会出现系统Q信息:Q279表示XZ 方向的补偿值，Q280表示YZ方向的补偿值。
雷尼绍机床测头及对刀仪(KIA)
总结问题
1. 2 3 4
5
6
将对刀仪安装在工作台的支架上； 使用专用扳手将弱保护（breakstem） 及保护夹圈安装在对刀仪；
使用内六角扳手将探针及探针支承安 装在弱保护上；
完全拧紧前端底部的两H螺母； 使用L3及L4调节螺母调整探针左右的
偏摆水平；
使用L1与L2 调节螺母调整探针前后的 俯仰水平； 最终调整前后及左右至0.01mm内
7.自动刀径量测
O8004; G65 P9857 (自动刀长/刀径量测程序) B2 T1. D12.; M30; B2 自动刀径量测 T 先将大约刀长值放入1 号补正内 D12 刀具直径
8.自动刀长刀径量测
O9002; G65 P9857 (自动刀长/刀径量测程序) B3 T1. D12. ; M30; B3 自动刀长刀径量测 T1. 将大约刀长值放入1 号补正 D12.刀具直径
9.断刀破损检测
O9003; G65 P9858(断刀检测程序) T1. H0.5.; M30; H 刀具破损判断公差值(此一公差为双向公差)，依照使用者认定之断刀标准 设定，若超过此公差范围，则产生异警讯息BROKEN TOOL H0.5 = ±0.5
10.断刀破损检测
O9004; G65 P9858(断刀检测程序) D12. H0.5.; M30; D12 刀具直径，此功能用于非中心刀具:如面铣刀会偏移至探边缘作量测
雷尼绍测头培训PPT
Qq Rr Ss Tt Uu Vv Ww Xx Yy Zz
举例：G65 P1000 A1. B2. X10. Z5.
都可以调
用，有区
别吗？
G65和M98的差别（一）
指定变量的值 格式：M98 P****
G65 P**** Aa Bb Cc Dd Ee Ff Hh Ii Jj Kk Mm Nn Qq Rr Ss Tt Uu Vv Ww Xx Yy Zz
#102
#112
#103
#113
#104
#114
#105
#115
#106
#116
#107
#117
#108
#118
#109
#119
#120 #121 #122 #123 #124 #125 #126 #127 #128 #129
#130 #131 #132 #133 #134 #135 #136 #137 #138 #139
注意
1.目标位置指定
可以单独指定X/Y/Z中的任何一个值；也
可以同时指定其中任意2个或3个全部指定
举例：
G65 P9810 Y-1. F3000
功能：在测头移动时，如果有障碍 G65 P9810 X0 Z-5. F3000
物阻挡，机床停止并报警
G65 P9810 X0 Y1. Z2. F4000
格式：G65 P9810 Xx Yy Zz Ff 2.报警
算数和逻辑运算（一）
功能
定义
格式
#i=#j
加法 减法 乘法 除法
#i=#j+#k #i=#j-#k #i=#j*#k #i=#j/#k
正弦 反正弦 正切 反正切 余弦 反余弦
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
G65 P9855 D12.7 R8. T100;
基准刀的刀号
探头盘面直径
基准刀直径
探头坐标位置校正(O9855)
• 完成校正后，相关数值会储存在以下变量
变量号 #520 #521 #522 #523 #524 #525 #526 描述 探头Z轴机械坐标位置： 探头+X轴机械坐标位置 探头-X轴机械坐标位置 探头+Y轴机械坐标位置 探头-Y轴机械坐标位置 探头Z轴机械坐标位置 Z轴长度误差值
G65 P9857 Bb [Dd Tt Qq Hh Zz M1 ] [ ]可选参数
自动刀长与刀径测量(O9857)
例：指定B1执行自动刀长测量，已将粗略刀长值输入目标刀具号
G65 P9857 B1 T3 D10. Q6.;
T：更新目标刀具号 D：刀径的粗略值 Q：过行程距离
刀具破损检测 (O9858)
• O9858 可对刀具进行破损检测，参数H以设定破损量公差值(双向公差)
G65 P9858 D10. T6. H0.05;
D：刀具直径 H：损量公差值(预设值0.5mm)
雷尼绍对刀仪TS27R使用培训
• • • • 对刀仪探头坐标位置校正(O9855) 手动刀长测量(O9856) 自动刀长与刀径测量(O9857) 刀具破损检测 (O9858)
校正
手动刀长测量
测量
自动刀长与刀径 测量
刀具破损检测
对刀仪探头坐标位置校正(O9855)
• 以手动方式将一已知长度的基准刀移到探头上方约 10mm 位置，并尽 量使刀具中心与探头中心成一直线
手动刀长测量(O9856)
• 以手动方式将刀具移到探头上方约 10mm 位置，执行此程式
G65 P9856 T2 ;
未传入D参数，刀具不旋转
G65 P9856 T2 D12 ;
D：刀径的概略值(若刀径大于 #110，会偏移半径值再测量)
自动刀长与刀径测量(O9857)
• B：指定测量项目“ 1” -刀长测量；
