屋顶构造图
屋顶构造
8.2.2 屋面的常用坡度和坡度范围
各种屋面的坡度，与屋面材料、地理气候条件、屋顶结构形式、 施工方法、构造组合方式、建筑造型要求以及经济等方面的影 响都有一定的关系。其中屋面覆盖材料的形体尺寸对屋面坡度 形成的关系比较大。一般情况下，屋面覆盖材料的面积越小， 厚度越大，它的屋面排水坡度亦越大。反之，屋面覆盖材料的 面积越大，厚度越薄，则屋面排水坡度就可以较为平坦一些。
不同的屋面防水材料有各自的排水坡度范围。屋面的坡度通常 采用单位高度与相应长度的比值来标定的。如1：2、1：3等； 较大的坡度也有用角度表示，如30°、45°等；较平坦的坡度 常用百分比，如用2％或5％等来表示。
8.2.3 屋顶排水方式
8.2.3.1 无组织排水：又称自由落水，是指屋面雨水直 接从檐口落自室外地面的一种排水方式。
找平层的厚度取决于基层的平整度，一般采用 20mm厚1：3水泥砂浆，也可采用1：8沥青砂浆等。
找平层宜留分隔缝，缝宽一般为5～20mm，纵横 间距一般不宜大于6m。屋面板为预制时，分隔缝应设 在预制板的端缝处。分隔缝上应附加200～300mm宽 卷材，和胶粘剂单边点贴覆盖。
（3）结合层
结合层的作用是在基层与卷材胶粘剂间形成一层 胶质薄膜，使卷材与基层胶结牢固。沥青类卷材通常 用冷底子油作结合层；高分子卷材则多采用配套基层 处理剂，也可用冷底子油或稀释乳化沥青作结合层。
美观。 屋顶主要由屋面层、承重结构、保温或隔热层和顶棚四部分
平屋顶构造(附图片)
平屋顶构造（附图片）卷材防水屋面构造卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层来防水的有沥青类卷材防水屋面、高聚物改性沥青类卷材防水屋面、高分子类卷材防水屋面。
防水层具有一定的延伸性和适应变形的能力，又被称作柔性防水屋面。
卷材防水屋面较能适应温度、振动、不均匀沉陷等因素的变化作用，整体性好，为复杂，技术要求较高。
卷材防水屋面适用防水等级为I—Ⅳ级的屋面防水。
1、卷材(1)沥青类防水卷材沥青防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撤布段状、粒状或片状材料后制成的可卷曲片状材料，传统上用得最多的是纸胎石油沥青油毡。
纸胎油毡是将纸胎在热沥青中渗透浸泡两次后制成，其标号按纸胎每m2的质量而定，用于屋面防水工程的标号不宜低于350号。
(2)高聚物改性沥青类防水接材高聚物改性沥青类防水卷材是以高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体．粒状、片状或薄膜材料为覆面材料制成的可卷曲片状防水材料，如改性沥青油毡，再生胶改性沥青聚酯油毡，铝箔塑胶聚酯油毡，丁苯橡胶改性沥青油毡等。
(3)合成高分子防水卷材凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量化学助剂和填充料加工制成的弹性或弹塑性卷材，均称为高分子防水卷材。
高分子防水卷材具有重量轻，适用温度范围宽（-20～80℃），耐候性好，抗拉强度高（2～18.2MPa），延伸率大（可>45%）等优点。
2、卷材防水屋面构造(1) 构造组成卷材防水屋面具有多层次构造的特点，其构造组成分为基本层次和辅助层次两类。
①基本构造层次卷材防水屋面的基本构造层次按其作用分别为：结构层、找平层、结合层、防水层、保护层。
结构层多为刚度好，变形小的各类钢筋混凝土屋面板。
找平层卷材防水层要求铺贴在坚固而平整的基层上，以防止卷材凹陷或断裂，因而在松软材料及预制屋面板上铺设卷材以前，都须先做找平层。
找平层一般采用1︰3水泥砂浆或1︰8沥青砂浆．整体混凝土结构可以做较薄的找平层(15～20mm)，表面平整度较差的装配式结构宜做较厚的找平层(20～30mm)。
屋顶—坡屋顶的构造(建筑构造)
油毡瓦屋面屋脊铺设图
（3）泛水 在泛水处，油毡可沿基层与山墙的八字坡铺贴，高度不小于2 50mm，铺贴前先做卷材防水附加层，墙面上用镀锌钢板覆盖 收头部位，镀锌钢板用钉固定在墙内木砖上或直接用水泥钉 钉在墙上，上口与墙之间的缝隙用密封材料封严。 见下页图
油毡瓦屋面泛水构造
坡屋顶的屋面构造
（一）平瓦屋面的构造 （二）油毡瓦屋面
油毡瓦的铺设
2、油毡瓦屋面的细部构造
（1）檐口 ➢ 自由落水檐口：油毡瓦要伸出封檐板10∼20mm，首排应加倒
铺油毡瓦一层。 ➢ 天沟排水檐口：油毡瓦要深入沟内10∼20mm。
见下页图
油毡瓦屋面檐口构造
（2）屋脊 铺设屋脊时，应将油毡瓦沿切槽剪开，分成四块作为脊瓦，每 块用两个油毡钉固定在屋脊线两侧，并应搭盖住丙坡面瓦接缝 的1/3。脊瓦与脊瓦的压盖不应小于脊瓦面积的1/2，并应顺年 主导风向搭接。 见下页图
油毡瓦屋面屋脊铺设图
（3）泛水 在泛水处，油毡可沿基层与山墙的八字坡铺贴，高度不小于2 50mm，铺贴前先做卷材防水附加层，墙面上用镀锌钢板覆盖 收头部位，镀锌钢板用钉固定在墙内木砖上或直接用水泥钉 钉在墙上，上口与墙之间的缝隙用密封材料封严。 见下页图
油毡瓦屋面泛水构造
坡屋顶的形式和支承结构
• 斜屋顶窗本身应做好防水、排水外，更要做好洞口 周围与屋面之间的防水。
斜屋顶窗
（二）油毡瓦屋面
• 油毡瓦是以玻璃纤维为胎基经浸涂石油沥清后，面层热压天然 各色彩砂，背面撒以隔离材料而制成的瓦状片材。
• 瓦的形状有方形和圆形，尺寸为1000mm×333mm，厚度＞2.8mm。 • 油毡瓦屋面适用于坡度大于20%的屋面。
坡屋顶的屋面构造
（一）平瓦屋面的构造 （二）油毡瓦屋面
屋顶构造
四、坡屋顶的顶棚构造
（一）顶棚的构造组成
1、支承结构：由底层的次格栅（次龙骨）和上层的主搁栅 、支承结构：由底层的次格栅（次龙骨） 支持次格栅的梁）组成。 （支持次格栅的梁）组成。 2、面层：一种是粉刷类面层、另一种是各类轻质板材。 、面层：一种是粉刷类面层、另一种是各类轻质板材。
（二）木龙骨抹灰吊顶棚构造
三、坡屋顶屋面构造
（一）平瓦屋面 1、空铺平瓦屋面：由椽子、挂瓦条、平瓦依次组成，俗称“冷 、空铺平瓦屋面：由椽子、挂瓦条、平瓦依次组成，俗称“ 摊瓦”屋面。 摊瓦”屋面。 2、实铺平瓦屋面：由檩条、铺油毡的木望板、顺水条、挂瓦条。 、实铺平瓦屋面：由檩条、铺油毡的木望板、顺水条、挂瓦条。 3、钢筋混凝土挂瓦板平瓦屋面：用预应力或非预应力钢筋混凝 、钢筋混凝土挂瓦板平瓦屋面： 土挂瓦板直接搁置在横墙或屋架上。 土挂瓦板直接搁置在横墙或屋架上。 4、平瓦屋顶的节点构造 、 （二）波形瓦屋面 主要由石棉水泥、塑料、玻璃钢或金属等材料制成， 主要由石棉水泥、塑料、玻璃钢或金属等材料制成，常用石 棉水泥波形瓦和镀锌瓦楞铁。 棉水泥波形瓦和镀锌瓦楞铁。
第八章

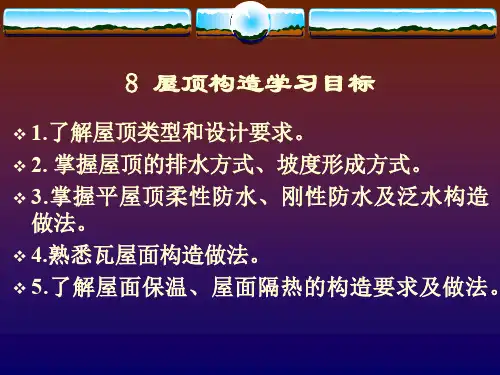

§8-1 概述 §8-2 平屋顶构造 §8-3 坡屋顶构造 学习重点
屋顶构造
§8-1
概述
一、屋顶设计要求 构造设计核心为防水和排水，另需考虑承重、隔热、保温等。 构造设计核心为防水和排水，另需考虑承重、隔热、保温等。 解决防、排水，主要采用“ 两种办法。 解决防、排水，主要采用“阻”和“导”两种办法。 二、屋顶组成和类型 屋顶的组成：主要由屋面防水层和支承结构组成。 （一）屋顶的组成：主要由屋面防水层和支承结构组成。 屋顶的类型： （二）屋顶的类型： 平屋顶：屋面坡度小于或等于10% 最常用坡度为2% 3%。 10%， 2%或 1、平屋顶：屋面坡度小于或等于10%，最常用坡度为2%或3%。 坡屋顶：屋面坡度大于10% 10%。 2、坡屋顶：屋面坡度大于10%。 3、曲面屋顶 三、屋顶的坡度
第三节坡屋顶构造
第三节坡屋顶构造第三节坡屋顶构造一、坡屋顶的组成1．承重结构2．屋面3．顶棚4．保温隔热层二、坡屋顶承重结构坡屋顶承重结构般可分为桁架结构，梁架结构和空间结构：我国坡屋面主要采用桁架结构，故小节以桁架结构为主讲述。
桁架多为三角形屋架，檩条纵向搁置在屋架上或小开间时直接搁置在内、外横墙，使檩条和屋架组成屋面承重结构。
1．檩条的布置及类型2．承檩结构形式1)山墙承檩2)屋架承檩三、坡屋顶屋面构造1．机平瓦屋面机平瓦屋面构造做法：根据使用要求不同，有冷滩瓦屋面，屋面板(木或混凝土板)瓦屋面，纤维板瓦屋面。
基层为屋面板的瓦屋面有木屋面板和钢筋混凝上屋面板两类。
1)木屋面板瓦屋面也称木望板瓦屋面，其构造做法是：先在檩条上铺厚度为15～20mm木板，根据需要也采用拼缝搭接密铺或留缝铺设，然后木板上干铺一层油毡，油毡必须平行于屋脊由下向上压接铺设、以避免雨水渗入室内。
2)纤维板或芦席瓦屋面3)钢筋混凝土板瓦屋面2．机平瓦屋面细部构造1)纵墙挑檐构造2)山墙檐口构造3)天沟和斜沟4)檐口顶棚构造彩色压型钢板屋面防水材料根据其功能构造分为单层彩板和保温夹心彩板。
2)保温夹心屋面板彩色压型钢板屋面金属瓦屋面是用镀锌铁皮或铝合金瓦做防水层的一种屋面，主要用于大跨度建筑的屋面。
彩色压型钢板屋面简称彩板屋面，根据彩板的功能构造分为单层彩板和保温夹芯彩板。
单彩板单彩板屋面大多数将彩板直接支承于檩条上，一般为槽钢、工字钢或轻钢檩条。
檩条间距视屋面板型号而定，一般为1.5～3.0m。
屋面板的坡度大小与降雨量、板型、拼缝方式有关。
一般不小于3°。
保温夹芯板屋面保温夹芯板是由彩色涂层钢板作表层，自熄性聚苯乙烯泡沫塑料或硬质聚氨酯泡沫作芯材，通过加压加热固化制成的夹芯板。
保温夹芯板屋面坡度为1/6～1/20，在腐蚀环境中屋面坡度应≥1/12。
保温夹芯板板缝处理夹芯板与配件及夹芯板之间，全部采用铝拉铆钉连接，铆钉在插入铆孔之前应预涂密封胶，拉铆后的钉头用密封胶封死。
建筑识图与构造第九章 屋顶构造
《建筑识图与构造》第九章屋顶构造
三、平屋顶的防水构造
1.刚性防水屋顶：刚性防水屋面
是指用细石混凝土作防水层的屋 面。刚性防水屋面的主要优点是 构造简单、施工方便、造价较低； 缺点是易开裂，对气温变化和屋 面基层变形的适应性较差，所以 刚性防水多用于我国南方地区防 水等级为Ⅲ级的屋面防水，也可 用作防水等级为Ⅰ、Ⅱ级的屋面 多道设防中的一道防水层。
②.有组织排水：
有组织排水是指雨水经由天沟、雨水管等排水装臵被引导至地面或地 下管沟的一种排水方式。
内排水用于多跨房屋、高层建筑，以及有特殊需要时可以采用内
排水，此时雨水由屋面天沟汇集，经雨水口和室内雨水管排入下 水系统，如图（a）、（b）所示。 外排水是常用的排水方式，一般将屋面做成四坡水，沿房屋四周 做外檐沟，或沿四周做女儿墙，女儿墙与屋面相交形成内檐沟， 将屋面雨水汇集，经雨水口和室外雨水管排至地面。外排水方式 如图（c）、（d）所示。
《建筑识图与构造》第九章屋顶构造 刚性防水层（炎热地区）它是用防水砂浆抹面或用细石混凝土现浇而成的整 体防水层。细石混凝土中宜掺膨胀剂（UEA）、减水剂、防水剂等，其构造 如图所示。 细石混凝土防水层还可以采用浮筑防水层的构造做法。 为了防止刚性防水层产生无规律裂缝，在刚性防水层中应设臵分格缝，分格 缝位臵在结构层的支座处，分格缝纵横向距离不宜大于6m。如图所示。
《建筑识图与构造》第九章屋顶构造
二、平屋顶的排水 1.平屋顶屋面坡度的形成
屋顶坡度的形成可选择材料找坡或结构找坡。 ①材料找坡：亦称垫臵找坡。它是在水平的屋面板上 利用材料做成不同的厚度以形成坡度。找坡材料多用 炉渣等轻质材料加水泥或石灰形成。 ②结构找坡：亦称搁臵找坡。它是将屋面板搁臵在有 一定倾斜度的梁或墙上，以形成屋面的坡度。
屋顶构造图
平屋顶构造（附图片）卷材防水屋面构造卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层来防水的有沥青类卷材防水屋面、高聚物改性沥青类卷材防水屋面、高分子类卷材防水屋面。
水层具有一定的延伸性和适应变形的能力，又被称作柔性防水屋面。
卷材防水屋面较能适应温度、振动、不均匀沉陷等因素的变化作用，整体性好，为复杂，技术要求较高。
卷材防水屋面适用防水等级为I—Ⅳ级的屋面防水。
1、卷材(1)沥青类防水卷材沥青防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撤布段状、粒状或片状材料后制成的可卷曲片状材料，传统上用得最多的是纸胎石油沥青油毡。
纸胎油毡是将纸胎在热沥青中渗透浸泡两次后制成，其标号按纸胎每m2的质量而定，用于屋面防水工程的标号不宜低于350号。
(2)高聚物改性沥青类防水接材高聚物改性沥青类防水卷材是以高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体．粒状、片状或薄膜材料为覆面材料制成的可卷曲片状防水材料，如改性沥青油毡，再生胶改性沥青聚酯油毡，铝箔塑胶聚酯油毡，丁苯橡胶改性沥青油毡等。
(3)合成高分子防水卷材凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量化学助剂和填充料加工制成的弹性或弹塑性卷材，均称为高分子防水卷材。
高分子防水卷材具有重量轻，适用温度范围宽（-20～80℃），耐候性好，抗拉强度高（2～18.2MPa），延伸率大（可>45%）等优点。
2、卷材防水屋面构造(1) 构造组成卷材防水屋面具有多层次构造的特点，其构造组成分为基本层次和辅助层次两类。
①基本构造层次卷材防水屋面的基本构造层次按其作用分别为：结构层、找平层、结合层、防水层、保护层。
结构层多为刚度好，变形小的各类钢筋混凝土屋面板。
找平层卷材防水层要求铺贴在坚固而平整的基层上，以防止卷材凹陷或断裂，因而在松软材料及预制屋面板上铺设卷材以前，都须先做找平层。
找平层一般采用1︰3水泥砂浆或1︰8沥青砂浆．整体混凝土结构可以做较薄的找平层(15～20mm)，表面平整度较差的装配式结构宜做较厚的找平层(20～30mm)。
顶棚装饰构造(含图)
顶棚装饰构造顶棚的作用1、改善室内环境，满足使用功能要求2、装饰室内空间顶棚的分类1、按顶棚外观分类（图6-16）：平滑式顶棚：将整个顶棚呈现平直或弯曲的连续体；井格式顶棚：根据或模仿结构上主、次梁或井字梁交叉布置的规律，将顶棚划分为格子状；悬浮式顶棚：把杆件、板材、薄片或各种形状的预制块体(如船形、锥形、箱形等)悬挂在结构层或平滑式顶棚下，形成格栅状、井格状、自由状或有韵律感、节奏感的悬浮式顶棚。
分层式顶棚：在同一室内空间，根据使用要求，将局部顶棚降低或升高，构成不同形状、不同层次的小空间。
(a)平滑式:(b)井格式；(c)、(d)分层式；(e)、(f)悬浮式图6-16 顶棚形式2、按施工方法分类：抹灰刷浆类顶棚、裱糊类顶棚、贴面类顶棚、装配式板材顶棚等。
直接抹灰、喷刷、裱糊类顶棚这类直接式顶棚的首要构造问题是基层处理，需保证饰面的平整和增加抹灰层与基层的粘结力。
具体做法为：先在顶棚的基层上刷一遍纯水泥浆，然后用混合砂浆打底找平。
其中间层、面层的做法和构造与墙面装饰做法类似。
（图6-17，6-18）图6-17 喷刷类顶棚构造大样图6-18 裱糊类顶棚构造大样直接贴面类顶棚基层处理的要求和方法与直接抹灰、喷刷、裱糊类顶棚相同。
粘贴面砖和粘贴石膏板(条)宜增加中间层，以保证必要的平整度，做法是在基层上做5～8mm厚1:0.5:2.5水泥石灰砂浆。
粘贴面砖做法与墙面装修相同。
粘贴固定石膏板(条)时，宜采用粘贴与钉接相配合的方法。
吊顶的组成（图6-19）1、基层：承受吊顶棚的荷载，并通过吊筋传给屋顶或楼板承重结构。
基层构件由吊筋、主龙骨（主搁栅）和次龙骨（次搁栅）组成。
2、面层：传统面层做法包括板条抹灰、苇箔抹灰、钢板网抹灰、木丝板、纤维板等。
现代面层做法包括纸面石膏板、穿孔石膏吸声板、水泥石膏板（穿孔或不穿孔）、钙塑板、矿棉板、铝合金条板等。
图6-19 上人悬吊式顶棚吊顶基层构造1、吊筋吊筋的材料：50mm×50mm的方木条，用于木基层吊顶；φ6~φ8的钢筋，可用于木基层或金属基层吊顶；铜丝、钢丝或镀锌钢丝，用于不上人的轻质吊顶。
第九章屋顶构造
（2） 防水涂膜层的厚度规定
B、高聚物改性沥青防水涂料 单独使用时，其厚度不应小于3MM； 复合使用时，其厚度不应小于1.5MM；
C、合成高分子防水涂料 单独使用时，其厚度不应小于2MM； 复合使用时，其厚度不应小于1MM；
上一张 下一张 主 页 退 出
(3)涂膜防水层的保护层设置
第九章 屋顶构造
• 目的要求： 1、使学生了解屋顶的作用、功能、设计要 求及分类； 2、掌握柔性与钢性屋面的概念、构造组成、 适用范围及保证其工程质量的措施。 3、掌握泛水的构造及屋面排水的构造作法。 4、了解屋顶的保温与隔热。
• 教学内容：
上一张 下一张 主 页 退 出
第一节 概述
一、屋顶的功能和设计要求 1、功能：
上一张 下一张 主 页 退 出
第二节 平屋顶构造
一、平屋顶的排水 （一）排水坡度 （二）排水方式
1、无组织排水：
上一张 下一张 主 页 退 出
2、有组织排水
是将屋面划分成若干排水区，按一 定的排水坡度反屋面雨水有组织地排至 檐沟或雨水口，通过雨水管排泄到明沟 中，再通往城市地下排水系统。
上一张 下一张 主 页 退 出
（2）结构要求 足够的强度、刚度
（3）建筑艺术要求 美观要求
上一张 下一张 主 页 退 出
二、屋顶的组成与形式
1、组成
屋面 支承结构 顶棚
平面结构（梁板、屋架）
空间结构（折板、壳体、网架、 悬索等）
上一张 下一张 主 页 退 出
二、屋顶的组成与形式
2、形式： 平屋顶（图9-1） 坡屋顶（图9-2） 曲面屋顶（图9-3）
三、屋面的分类与常用坡度（一）面分类 按排水坡度不同分：坡屋顶、平屋顶
屋顶构造图
平屋顶构造（附图片）卷材防水屋面构造卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层来防水的有沥青类卷材防水屋面、高聚物改性沥青类卷材防水屋面、高分子类卷材防水屋面。
水层具有一定的延伸性和适应变形的能力，又被称作柔性防水屋面。
卷材防水屋面较能适应温度、振动、不均匀沉陷等因素的变化作用，整体性好，为复杂，技术要求较高。
卷材防水屋面适用防水等级为I—Ⅳ级的屋面防水。
1、卷材(1)沥青类防水卷材沥青防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撤布段状、粒状或片状材料后制成的可卷曲片状材料，传统上用得最多的是纸胎石油沥青油毡。
纸胎油毡是将纸胎在热沥青中渗透浸泡两次后制成，其标号按纸胎每m2的质量而定，用于屋面防水工程的标号不宜低于350号。
(2)高聚物改性沥青类防水接材高聚物改性沥青类防水卷材是以高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体．粒状、片状或薄膜材料为覆面材料制成的可卷曲片状防水材料，如改性沥青油毡，再生胶改性沥青聚酯油毡，铝箔塑胶聚酯油毡，丁苯橡胶改性沥青油毡等。
(3)合成高分子防水卷材凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量化学助剂和填充料加工制成的弹性或弹塑性卷材，均称为高分子防水卷材。
高分子防水卷材具有重量轻，适用温度范围宽（-20～80℃），耐候性好，抗拉强度高（2～18.2MPa），延伸率大（可>45%）等优点。
2、卷材防水屋面构造(1) 构造组成卷材防水屋面具有多层次构造的特点，其构造组成分为基本层次和辅助层次两类。
①基本构造层次卷材防水屋面的基本构造层次按其作用分别为：结构层、找平层、结合层、防水层、保护层。
结构层多为刚度好，变形小的各类钢筋混凝土屋面板。
找平层卷材防水层要求铺贴在坚固而平整的基层上，以防止卷材凹陷或断裂，因而在松软材料及预制屋面板上铺设卷材以前，都须先做找平层。
找平层一般采用1︰3水泥砂浆或1︰8沥青砂浆．整体混凝土结构可以做较薄的找平层(15～20mm)，表面平整度较差的装配式结构宜做较厚的找平层(20～30mm)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平屋顶构造（附图片）卷材防水屋面构造卷材防水屋面是利用防水卷材与粘结剂结合，形成连续致密的构造层来防水的有沥青类卷材防水屋面、高聚物改性沥青类卷材防水屋面、高分子类卷材防水屋面。
水层具有一定的延伸性和适应变形的能力，又被称作柔性防水屋面。
卷材防水屋面较能适应温度、振动、不均匀沉陷等因素的变化作用，整体性好，为复杂，技术要求较高。
卷材防水屋面适用防水等级为I—Ⅳ级的屋面防水。
1、卷材(1)沥青类防水卷材沥青防水卷材是用原纸、纤维织物、纤维毡等胎体材料浸涂沥青，表面撤布段状、粒状或片状材料后制成的可卷曲片状材料，传统上用得最多的是纸胎石油沥青油毡。
纸胎油毡是将纸胎在热沥青中渗透浸泡两次后制成，其标号按纸胎每m2的质量而定，用于屋面防水工程的标号不宜低于350号。
(2)高聚物改性沥青类防水接材高聚物改性沥青类防水卷材是以高分子聚合物改性沥青为涂盖层，纤维织物或纤维毡为胎体．粒状、片状或薄膜材料为覆面材料制成的可卷曲片状防水材料，如改性沥青油毡，再生胶改性沥青聚酯油毡，铝箔塑胶聚酯油毡，丁苯橡胶改性沥青油毡等。
(3)合成高分子防水卷材凡以各种合成橡胶、合成树脂或二者的混合物为主要原料，加入适量化学助剂和填充料加工制成的弹性或弹塑性卷材，均称为高分子防水卷材。
高分子防水卷材具有重量轻，适用温度范围宽（-20～80℃），耐候性好，抗拉强度高（2～18.2MPa），延伸率大（可>45%）等优点。
2、卷材防水屋面构造(1) 构造组成卷材防水屋面具有多层次构造的特点，其构造组成分为基本层次和辅助层次两类。
①基本构造层次卷材防水屋面的基本构造层次按其作用分别为：结构层、找平层、结合层、防水层、保护层。
结构层多为刚度好，变形小的各类钢筋混凝土屋面板。
找平层卷材防水层要求铺贴在坚固而平整的基层上，以防止卷材凹陷或断裂，因而在松软材料及预制屋面板上铺设卷材以前，都须先做找平层。
找平层一般采用1︰3水泥砂浆或1︰8沥青砂浆．整体混凝土结构可以做较薄的找平层(15～20mm)，表面平整度较差的装配式结构宜做较厚的找平层(20～30mm)。
为防止找平层变形开裂而波及卷材防水层，宜在找平层中留设分格键。
分格缝的宽度一般为20mm，纵横间距不大于6m．屋面板为预制装配式时，分格缝应设在预制板的端缝处。
分格缝上面应覆盖一层200～300mm 宽的附加卷材，用粘结剂单边点贴。
以使分格缝处的卷材有较大的伸缩余地，避免开裂。
结合层结合层的作用是在卷材与基层间形成一层胶质薄膜，使卷材与基层胶结牢固。
沥青类卷材通常用冷底子油作结合层，高分子卷材则多用配套基层处理剂，也有采用冷底于油或稀释乳化沥青作结合层的。
防水层沥青卷材防水层(以沥青油毡防水层为例)：油毡防水层由多层油毡和沥青玛蹄脂交替粘合形成。
做法为：先在找平层上涂刷冷底于油一道，然后将调制好的沥青胶均匀涂刷在找平层上，边刷边铺油毡；铺好后再刷沥青胶再铺油毡。
如此交替进行至防水层所需层数为止，最后一层油毡面上也需刷一层沥青胶。
非永久性的简易建筑屋面防水层采用两层油毡和三层沥青胶，简称二毡三油一般民用建筑应做三毡四油。
保护层设置保护层的目的是保护防水层，使卷材不致因光照和气候等的作用迅速老化，防止沥青类卷材的沥青过热流淌或受到暴雨的冲刷。
保护层的构造做法视屋面的利用情况而定。
不上人时，沥青油毡防水屋画一般在防水层撤粒径3～5mm的小石子作为保护层，称为绿豆砂保护层；高分子卷材如三元乙丙橡胶防水屋面等通常是在卷树画上涂刷水溶型或溶剂型的浅色保护着色刑，如氯丁银粉胶等。
<![endif]> 上人屋面的保护层又是楼面面层，故要求保护层平整耐磨。
做法通常有：用沥青砂浆铺贴缸砖、大阶砖、混凝土板等块材；在防水层上现浇30～40mm厚的细石混凝土。
块材或整体保护层均应设分格缝，位置是：屋顶坡面的转折处，屋面与突出屋面的女儿墙，烟囱等的交接处。
保护层分格缝应尽量与找平层分格缝错开。
②细部构造仅仅做好大面积屋面部位的卷材防水各构造层，还不能完全确保屋顶不渗不漏。
如果屋顶开设有孔洞，有管道出屋顶，屋顶边缘封闭不牢等，都有可能破坏卷材屋面的整体性，造成防水的薄弱环节，因而还应该通过正确地处理细部构造来完善屋顶的防水。
屋顶细部是指屋面上的泛水、天沟、雨水口、格口、变形缝等部位。
泛水构造泛水指屋顶上沿所有垂直面所设的防水构造，突出于屋面之上的女儿墙、烟囱、楼梯间、变形缝、检修孔、立管等的壁面与屋顶的交接处是最容易漏水的地方。
必须将屋面防水层延伸到这些垂直面上，形成立铺的防水层，称为泛水。
泛水指屋顶上沿着所有垂直面所设的防水构造，其做法及构造要点如下：①将屋面的卷材防水层继续铺至垂直面上，其上再加铺一层附加卷材，泛水高度不得小于250mm。
②屋面与垂直面交接处应将卷材下的砂浆找平层抹成直径不小于150mm的圆弧形或45°斜面。
③做好泛水上口的卷材收头固定。
③挑檐口构造挑檐口分为无组织排水和有组织排水两种做法。
无组织排水挑檐口无组织排水挑檐口不宜直接采用屋面板外挑，因其温度变形大，易使檐口抹灰砂浆开裂，引起爬水和尿墙现象。
比较理想的是采用与圈梁整浇的混凝土挑板。
挑檐口构造的要点是檐口800mm范围内卷材应采取满贴法，为防止卷材收头处粘贴不牢，出现“张口”漏水。
在混凝土挑口上用细石混凝土或水泥砂浆先做一凹槽，然后将卷材贴在槽内，将卷材收头用水泥钉钉牢，上面用防水油膏嵌填。
有组织排水挑檐口有组织排水挑檐口常常将檐沟布置在出挑部位，现浇钢筋混凝土檐沟板可与圈梁连成整体。
预制檐沟板则须搁置在钢筋混凝土屋架挑牛腿上。
挑檐沟构造的要点是：①檐沟加铺1～2层附加卷材；②沟内转角部位的找平层应做成圆弧形或45°斜面；③为了防止檐沟壁面上的卷材下滑，应做好收头处理。
天沟构造屋面上的排水沟称为天沟，有两种设置方式:①三角形天沟女儿墙外排水的民用建筑采用三角形天沟的较为普遍。
②矩形天沟多雨地区或跨度大的房屋常采用断面为矩形的天沟。
天沟处用专门的钢筋混凝土预制天沟板取代屋面板。
雨水口构造雨水口是用来将屋面雨水排至雨水管而在檐口处或檐沟内开设的洞口。
有组织外排水常用的有檐沟雨水口及女儿墙雨水口两种形式。
①直管式雨水口直管式雨水口有多种型号，根据降雨量和汇水面积加以选择。
这里以民用建筑常用的UPVC 塑料雨水口为例介绍直管式雨水口的构造。
②弯管式雨水口弯管式雨水口呈90°弯曲状。
屋面检修孔、屋面出入口构造不上人屋面须设屋面检修孔。
屋面出入口处的构造类同于泛水构造。
卷材防水屋面变形缝构造高低屋面变形缝则是在低侧屋面板上砌筑矮墙。
当变形缝宽度较小时，可用镀锌铁皮盖缝并固定在高侧墙上，做法同泛水构造；也可以从高侧墙上悬挑钢筋混凝土板盖缝。
二、刚性屋面刚性防水屋面是指用细石混凝土做防水层的屋面，因混凝土用于脆性材料，抗拉强度较低，故而称为刚性防水屋面。
刚性防水屋面的主要优点是构造简单，施工方便，造价较低；缺点是易开裂，对气温变化和屋面基层变形的适应性较差，所以刚性防水多用于日温差较小的我国南方地区防水等级为Ⅰ级的屋面防水，也可用作防水等级为I、Ⅱ级的屋面多道设防中的一道防水层。
1、刚性防水属面的构造层次及做法刚性防水屋面的构造层一般有：防水层、隔离层找平层、结构层等，刚性防水屋面应尽量采用结构找坡。
(1)防水层常用的措施：增加防水剂、采用微膨胀剂、提高密实性。
防水层采用不低于C20的细石混凝土整体现浇而成．其厚度不小于40mm，并应配置直径为4～6.5mm，间距为100～200mm的双向钢筋网片。
为提高防水层的抗裂和抗渗性能，可在细石混凝土中掺人适量的外加剂，如膨胀剂、减水刑、防水剂等。
(2)隔离层隔离层位于防水层与结构层之间，其作用是减少结构变形对防水层的不利影响。
结构层在荷载作用下产生挠曲变形，在温度变化作用下产生胀缩变形。
由于结构层较防水层厚，刚度相应也较大，当结构产生上述变形时容易将刚度较小的防水层拉裂。
因此，宜在结构层与防水层间设一隔离层使二者脱开。
隔离层可采用铺纸筋灰、低标号砂浆，或薄砂层上于铺一层油毡等做法。
(3)找平层当结构层为预制钢筋混凝土板时浇混凝土结构时则可不设找平层。
(4)结构层屋面结构层一般采用预制或现浇的钢筋混凝土屋面板，结构层应有足够的刚度，以免结构变形过大而引起防水层开裂。
2、混凝土刚性防水屋面的细部构造与卷材防水屋面一样，刚性防水屋面也需处理好泛水水层的分格缝构造。
分格缝的作用设置一定数量的分格缝可将单块混凝土防水层的面积减小，从而减少其因伸缩和翘曲变形，可有效地防止和限制裂缝的产生。
分格缝的设置位置分格缝应设置在装配式结构屋面板的支承端、屋面转折处、与立墙的交接处。
分格缝的纵横间距不宜>6m。
分格缝的位置可如图所示：屋脊处应设一纵向分格缝；横向分格缝每开间设一道，并与装配式屋面板的板缝对齐；沿女儿墙四周也应设分隔缝。
其它突出屋面的结构物四周均应设置分格缝。
(1)分格缝构造分格缝是一种设置在刚性防水层中的变形缝，其作用有二种：(1)大面积的整体现烧混凝土防水层受气温影响产生的温度变形较大，容易导致混凝土开裂。
设置一定数量的分格缝将单块混凝土防水层的面积成小，从而减少其伸缩变形，可有效地防止和限制裂缝的产生。
(2)在荷载作用下屋面板会产生挠曲变形，支承端翘起，易于引起混凝土防水层开裂，如在这些部位预留分格缝就可避免防水层开裂。
涂膜防水屋面涂膜防水屋面是用防水材料刷在屋面基层上，利用涂料干燥或固化以后的不透水性来达到防水的目的。
涂膜防水主要适用于防水等级为Ⅲ、Ⅳ级的屋面防水，也可用作Ⅰ、Ⅱ级屋面多道防水设防中的一道防水。
涂膜防水材料①涂料防水涂料按其溶剂或稀释剂的类型可分为溶剂型、水溶性、乳液型等种类；按施工时涂料液化方法的不同则可分为热熔型、常温型等种类。
②涂膜防水屋面的构造及做法目前，使用较多的胎体增强材料为0.1×6×4或0.1×7×7的中性玻璃纤维网格布或中碱玻璃布、聚酯无纺布等。
涂膜防水屋面的构造及做法氯丁胶乳沥青防水涂料屋面氯丁胶沥青防水涂料以氯丁胶乳和石油沥青为主要原料，选用阳离子乳化剂和其它助剂，经软化和乳化而成，是一种水乳型涂料。
焦油聚氨酯防水涂料又名851涂膜防水胶，做法是：将找平以后的基层面吹扫干净待其干燥后，用配制好的涂液（甲、乙二液的重量比为1:2）均匀涂刷在基层上。
不上人屋面可待涂层干后在其表面刷银灰色保护涂料；上人屋面在最后一遍涂料未干时撒上绿豆砂，三天后在其上做水泥砂浆或浇混凝土贴地砖的保护层。
塑料油膏防水屋面涂膜防水屋面的细部构造要求及做法。
