电工技术第1章习题答案
电工技术第一章电路的基本概念和基本定律习题解答
第一章电路的基本概念和基本定律本章是学习电工技术的理论基础，介绍了电路的基本概念和基本定律：主要包括电压、电流 的参考方向、电路元件、电路模型、基尔霍夫定律和欧姆定律、功率和电位的计算等。
主要内容：1电路的基本概念(1) 电路：电流流通的路径，是为了某种需要由电工设备或电路元件按一定方式组合而成 的系统。
(2) 电路的组成：电源、中间环节、负载。
(3) 电路的作用：①电能的传输与转换；②信号的传递与处理。
2 .电路元件与电路模型(1) 电路元件：分为独立电源和受控电源两类。
① 无源元件：电阻、电感、电容元件。
② 有源元件：分为独立电源和受控电源两类。
(2) 电路模型：由理想电路元件所组成反映实际电路主要特性的电路。
它是对实际电路电 磁性质的科学抽象和概括。
采用电路模型来分析电路，不仅使计算过程大为简化，而且能更清晰 地反映该电路的物理本质。
(3) 电源模型的等效变换①电压源与电阻串联的电路在一定条件下可以转化为电流源与电阻并联的电路，两种电②当两种电源互相变换之后，除电源本身之外的其它外电路，其电压和电流均保持与变换前完全相同，功率也保持不变。
3.电路的基本物理量、电流和电压的参考方向以及参考电位(1 )电路的基本物理量包括：电流、电压、电位以及电功率等。
(2)电流和电压的参考方向：为了进行电路分析和计算，引入参考方向的概念。
电流和电压的参考方向是人为任意规定的电流、电压的正方向。
当按参考方向来分析电路时，得出的电流、电压值可能为正，也可能为负。
正值表示所设电流、电压的参考方向与实际方向一致，负值则表 示两者相反。
当一个元件或一段电路上的电流、电压参考方向一致时，称它们为关联参考方向。
一般来说，参考方向的假设完全可以是任意的。
但应注意：一个电路一旦假设了参考方向， 在电路的整个分源之间的等效变换条件为:U s I s R o 或 1SR o析过程中就不允许再作改动。
（3）参考电位：人为规定的电路种的零电位点。

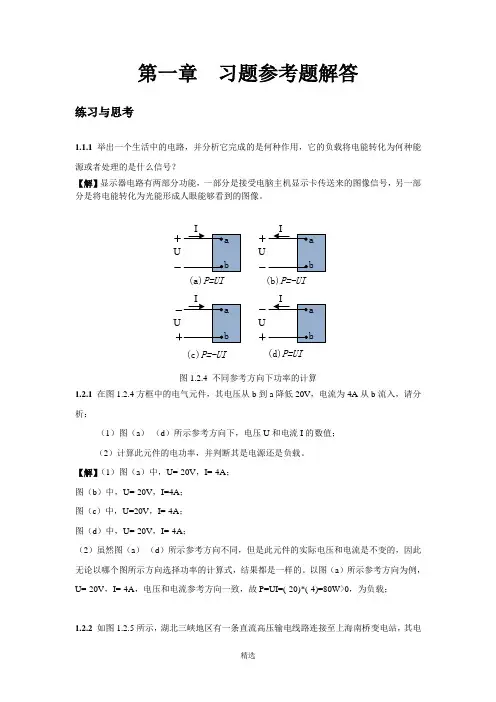

上海工程技术大学-电工技术-第01章习题解答
第一章习题参考题解答练习与思考1.1.1 举出一个生活中的电路，并分析它完成的是何种作用，它的负载将电能转化为何种能源或者处理的是什么信号？【解】显示器电路有两部分功能，一部分是接受电脑主机显示卡传送来的图像信号，另一部分是将电能转化为光能形成人眼能够看到的图像。
UUU(a)P=UI(b)P=-UI(c)P=-UI(d)P=UI图1.2.4 不同参考方向下功率的计算1.2.1 在图1.2.4方框中的电气元件，其电压从b到a降低20V，电流为4A从b流入，请分析：（1）图（a）-（d）所示参考方向下，电压U和电流I的数值；（2）计算此元件的电功率，并判断其是电源还是负载。
【解】（1）图（a）中，U=-20V，I=-4A；图（b）中，U=-20V，I=4A；图（c）中，U=20V，I=-4A；图（d）中，U=-20V，I=-4A；（2）虽然图（a）-（d）所示参考方向不同，但是此元件的实际电压和电流是不变的，因此无论以哪个图所示方向选择功率的计算式，结果都是一样的。
以图（a）所示参考方向为例，U=-20V，I=-4A，电压和电流参考方向一致，故P=UI=(-20)*(-4)=80W>0，为负载；1.2.2 如图1.2.5所示，湖北三峡地区有一条直流高压输电线路连接至上海南桥变电站，其电压为500kV ，电流为1800A ，请计算三峡端的功率，并分析电能输送的方向。
图1.2.5 思考题1.2.2的电路图【解】对三峡端而言，电流的方向与电压降低的方向相反，即为非关联参考方向（方向不一致）故应在功率计算公式加上负号，则 P=-UI=-500*1000*1800=-900MW由于P <0，故三峡端输出电能，电能从三峡传输至南桥。
1.3.1在图1.3.9所示的电路中，判断电路中哪个电源产生电能，哪个吸收电能。
5(b)5图1.3.8 思考题1.3.1的电路图【解】（a ）由于图中电流源流过的电流恒定为1A ，故电压源流过的电流也为1A ，方向与电压方向一致，故5V 电压源的功率P US =UI=5*1=5W >0，故吸收电能，在此电路中做负载。

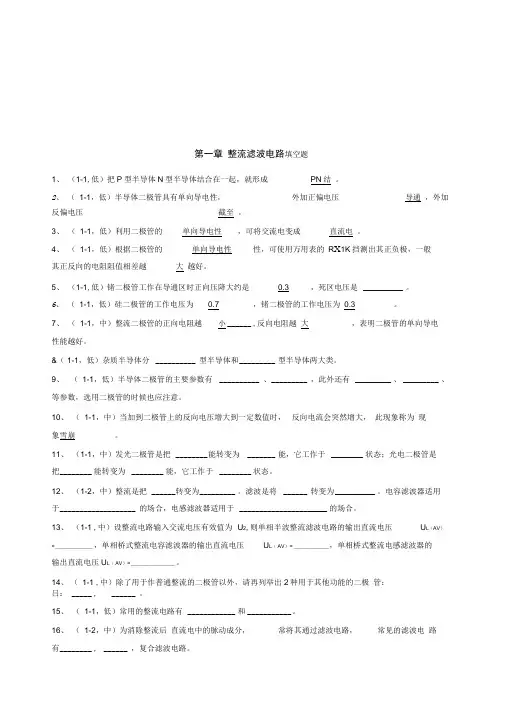

《电工技术》试题及答案
第一章整流滤波电路填空题1、（1-1,低）把P型半导体N型半导体结合在一起，就形成PN结。
2、（1-1，低）半导体二极管具有单向导电性，外加正偏电压导通，外加反偏电压截至。
3、（1-1，低）利用二极管的单向导电性，可将交流电变成直流电。
4、（1-1，低）根据二极管的单向导电性性，可使用万用表的R X1K挡测出其正负极，一般其正反向的电阻阻值相差越大越好。
5、（1-1,低）锗二极管工作在导通区时正向压降大约是0.3 ，死区电压是__________ 。
6、（1-1，低）硅二极管的工作电压为0.7 ，锗二极管的工作电压为0.3 。
7、（1-1，中）整流二极管的正向电阻越小______ ,反向电阻越大，表明二极管的单向导电性能越好。
&（ 1-1，低）杂质半导体分__________ 型半导体和_________ 型半导体两大类。
9、（1-1，低）半导体二极管的主要参数有__________ 、_________ ，此外还有_________ 、_________ 、等参数，选用二极管的时候也应注意。
10、（1-1，中）当加到二极管上的反向电压增大到一定数值时，反向电流会突然增大，此现象称为现象雪崩。
11、（1-1，中）发光二极管是把________ 能转变为 _______ 能，它工作于________ 状态；光电二极管是把________ 能转变为________ 能，它工作于________ 状态。
12、（1-2，中）整流是把______ 转变为_________ 。
滤波是将______ 转变为__________ 。
电容滤波器适用于___________________ 的场合，电感滤波器适用于______________________ 的场合。
13、（1-1 ,中）设整流电路输入交流电压有效值为U2,则单相半波整流滤波电路的输出直流电压U L（AV）= _____________ ，单相桥式整流电容滤波器的输出直流电压U L（ AV）= ____________ ，单相桥式整流电感滤波器的输出直流电压U L（ AV）= _______________ 。
电工技术第1章答案
)。
(a) 增大
(b) 减小
(c) 不变
（d）不可确定
IS
U
R
图 1-68 选择题 2 图
分析：根据欧姆定律，电流源 IS 的端电压U = IS R ，理想电流源的特性为电流 IS 恒定，电压
U 与外接电阻 R 成正比。
答案：（a）
3．电路如图 1-69 所示，流过理想电压源 US 的电流 I 随外接电阻 R 增大而(
)。
(a) 变小
(b) 变大
(c) 不变
（d）不可确定
I
US
R1
R
图 1-72 选择题 6 图
分析：电阻 R 两端的电压为 US，恒定不变，故流过电阻 R 的电流 I
=
US R
，与 R1 无关。
答案：（c）
7．电路如图 1-73 所示，当电阻 R1 增大时，电压 U 将(
(a) 变小
(b) 变大
(c) 不变
解：a）图为电阻元件，电压与电流参考方向为非关联，约束方程为
u = −Ri = −5i
b）图为电感元件，电压与电流参考方向为关联，约束方程为
u = L di = 10 di dt dt
c）图为电容元件，电压与电流参考方向为非关联，约束方程为
i = −C du = −20 du
dt
dt
d）图为电流源，电压与电流参考方向为非关联，约束方程为
(b) 电流源
(c) 电压源和电流源
(d)不确定
IS
US
R
图 1-80 选择题 16 图
分析：直接分析功率，电阻功率
PR
=
U
2 S
R
= 8W
（消耗功率），电流源的功率
电工技术第1章答案(修订)
并说明 u 与 i 参考方向是否关联
图 1-86 习题 1.2 图
7
解题指南：对于无源元件（电阻、电容和电感），电压和电流参考方向是否关联，元件的电
压电流约束方程是不同的（非关联比关联时的约束方程多一个‘－’号）；对于电流源，输出电
流恒定，电压取决于外电路；对于电压源，输出电压恒定，电流取决于外电路。
电流 I 值为 (
)。
(a) 9A
(b) −9 A
(c) 3 A
(d) -3 A
分析：电阻 R 两端电压其实就是电源电压 U，只是参考方向与电流 I 为非关联，根据非关联
欧姆定律， I = − U = −3A 。 R
答案：（d）
10．理想电流源的外接电阻越大，则电流源的端电压 (
)。
(a) 不变
(b) 越低
)。
(a) 25 Ω
(b)15 Ω
(c) 5 Ω
(d) 2.5 Ω
2
分 析 ： 根 据 基 尔 霍 夫 电 流 定 律 I1 = I − I 2 = 5A ， 根 据 欧 姆 定 律 U = I1R1 = 25V ， 故
R2
=
U I2
= 2.5Ω
答案：（d）
9．电路如图 1-75 所示，已知电源电压 U = 9 V，电阻 R = 3 Ω，R 1= 6 Ω，R2 = 3 Ω，则
反比。
答案：（b）
12．电路如图 1-76a 所示，当电路改接为图 1-76 b 时，其电阻 R 上的电压U 将(
)。
(a) 不变
(b) 减小
(c) 升高
(d)不确定
IS
IS
UR
UR
a）
US
b）
图 1-76 选择题 12 图

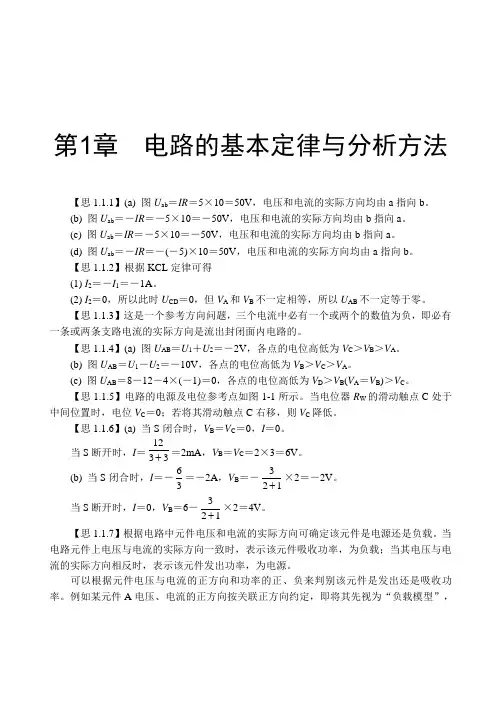

电工与电子技术基础第一章习题答案
第1章电路的基本定律与分析方法【思1.1.1】(a) 图U ab＝IR＝5×10＝50V，电压和电流的实际方向均由a指向b。
(b) 图U ab＝－IR＝－5×10＝－50V，电压和电流的实际方向均由b指向a。
(c) 图U ab＝IR＝－5×10＝－50V，电压和电流的实际方向均由b指向a。
(d) 图U ab＝－IR＝－(－5)×10＝50V，电压和电流的实际方向均由a指向b。
【思1.1.2】根据KCL定律可得(1) I2＝－I1＝－1A。
(2) I2＝0，所以此时U CD＝0，但V A和V B不一定相等，所以U AB不一定等于零。
【思1.1.3】这是一个参考方向问题，三个电流中必有一个或两个的数值为负，即必有一条或两条支路电流的实际方向是流出封闭面内电路的。
【思1.1.4】(a) 图U AB＝U1＋U2＝－2V，各点的电位高低为V C＞V B＞V A。
(b) 图U AB＝U1－U2＝－10V，各点的电位高低为V B＞V C＞V A。
(c) 图U AB＝8－12－4×(－1)＝0，各点的电位高低为V D＞V B(V A＝V B)＞V C。
【思1.1.5】电路的电源及电位参考点如图1-1所示。
当电位器R W的滑动触点C处于中间位置时，电位V C＝0；若将其滑动触点C右移，则V C降低。
【思1.1.6】(a) 当S闭合时，V B＝V C＝0，I＝0。
当S断开时，I＝1233+＝2mA，V B＝V C＝2×3＝6V。
(b) 当S闭合时，I＝－63＝－2A，V B＝－321+×2＝－2V。
当S断开时，I＝0，V B＝6－321+×2＝4V。
【思1.1.7】根据电路中元件电压和电流的实际方向可确定该元件是电源还是负载。
当电路元件上电压与电流的实际方向一致时，表示该元件吸收功率，为负载；当其电压与电流的实际方向相反时，表示该元件发出功率，为电源。
电工技术第1章习题答案
1.1.1 填空题（1）在图1-67所示电路中，甲同学选定电流的参考方向为I，乙同学选定为I′。
若甲计算出I＝-3A，则乙得到的计算结果应为I′＝__3__A。
电流的实际方向与__乙__的方向相同。
（2）由电压源供电的电路通常所说的电路负载大，就是指_负载电阻小，吸收的电流大，消耗的功率大；____。
（3）恒压源的输出电流与_负载电阻____有关；恒流源的端电压与_负载电阻____有关。
（4）在图1-68所示电路中，已知I1＝1A，则I2＝_－０.５____A。
图1-67 题1.1.1（1）图图1-68 题1.1.1（4）图1.1.2 选择题（1）一个实际电路的电路模型：( b )（A）是唯一的；（B）在不同应用条件下可以有不同的形式（2）理想电路元件用于表征：( a )（A）某种确定的电磁性能；（B）某种确定的功能。
（3）电流的定义是（ B ）（A）自由电子（B）自由电子移动的速度（C）移动电子所需的能量（D）自由电子的电荷（4）电阻的主要目的是（ D ）（A）增加电流（B）限制电流（C）产生热（D）阻碍电流的变化(5) 功率可以定义为（C ）（A）能量（B）热（C）能量的使用速率（D）使用能量所需的时间(6) 通过一个定值电阻的电流从10mA增加到12mA，电阻的功率将（A ）（A）增加（B）减少（C）保持不变（7）在图1-69所示电路中，发出功率的元件是__A___。
（Ａ）仅是5Ｖ的电源（Ｂ）仅是2Ｖ的电源（Ｃ）仅是电流源（Ｄ）电压源和电流源都发出功率（Ｅ）条件不足（8）在图1-70所示电路中，当R2增大时，恒流源Is两端的电压Ｕ__B___。
（A）不变（B）升高（C）降低图1-69 题1.1.2（7）图图1-70 题（8）图（9）在图1-71所示电路中，当开关S闭合后，P点的电位__B___。
（A）不变（B）升高（C）为零（10）在图1-72所示电路中，对负载电阻R而言，点画线框中的电路可用一个等效电源代替，该等效电源是__C___。
电工与电子技术第一章课后习题参考答案
习题11-1 在题图1-1中，已知2I A =-,5R =Ω。
求各图中的电压U 。
U+U+U+U (a)(b)(c)(d)解：（a ）U 、I 关联，(2)510U IR V ==-⨯=- （b ）U 、I 非关联，(2)510U IR V =-=--⨯= （c ）U 、I 非关联，(2)510U IR V =-=--⨯= （d ）U 、I 关联，(2)510U IR V ==-⨯=-1-2 在题图1-2中，已知2I A =-，15U V =。
计算各图元件中的功率，并说明它们是电源还是负载。
(a)(b)(c)(d)解：（a ）U 、I 关联，(2)1530P UI W ==-⨯=-,0P <,元件A 是电源性。
（b ）U 、I 非关联，(2)1530P UI W =-=--⨯=,0P >,元件B 是负载性。
（c ）U 、I 非关联，(2)1530P UI W =-=--⨯=,0P >,元件C 是负载性。
（d ）U 、I 关联，(2)1530P UI W ==-⨯=-,0P <,元件D 是电源性。
1-3某电路中需要接入一个限流电阻，已知接入的电阻两端电压10R U V =，流过电阻的电流20R I mA =。
试选择这个电阻的参数。
解：3105002010U R I -===Ω⨯ 31020100.2R P UI W -==⨯⨯=规格化以后，0.5R P W =1-4一只15V 、5W 的白炽灯接在36V 的电源上，试选择需要串联的电阻。
解：51153P I A U === 361521R U V =-=216313R U R I===Ω 12173R R P U I W ==⨯=1-5 在题图1-5中，已知112U V =,14S U V =,26S U V =,1232R R R ===Ω.试求2U 。
2解：1211()S I R R U U ++=111212424S U U I A R R --===+221222462S S U IR U U V =+-=⨯+-=1-6在题图1-6中，已知电位器6W R K =Ω。
电工电子技术基础习题解答
第1章 习 题1-1 判断题1．电荷的定向移动形成电流。
（ √ ） 2．直流电路中，电流总是从高电位流向低电位。
（ √ ）3．电阻的体积越大，其额定的耗散功率越大。
（ √ ）4．电阻的额定功率越大，它消耗的电能就越大。
（ × ）5．电阻串联时，各电阻上消耗的功率与其电阻的阻值成反比。
（ × ））果在B 、C 解：因为A1、A2是串联关系，流过的电流相等；电位的排序为：B ＞C ＞D3 有两条长度为1 km 、截面积为2 mm 2的导线，一条是铝线，一条是铜线，这两条导线在常温下的电阻各为多少？要想使铝导线的电阻与铜导线的电阻相同，铝导线的截面积应增加为多大？解：（1）铝导线常温下的电阻： =⨯⨯⨯==--63610210100283.0S l R 铝铝ρ14.15Ω（2）铜导线常温下的电阻：=⨯⨯⨯==--63610210100175.0S l R 铜铜ρ8.75Ω （3）铝导线的电阻与铜导线的电阻相同时铝导线的截面积为：4 有两只灯泡，额定功率都为40W ，一只额定电压为36V ，另一只额定电压为12V ，两只灯泡工作时的电阻各为多少？如果将两只灯泡串联后接于48V 的电源上，哪只灯泡的电压超过了额定电压？将会有什么现象发生？解：，“电阻（3）小电珠2.5 V/0.75 W 。
解：（1）白炽灯泡220 V/100 WR=U 2/P =484ΩI=U/R=0.455A（2）白炽灯泡220 V/60 WR=U 2/P =806.7ΩI=U/R=0.27A（3）小电珠2.5V/0.75WR=U2/P=8.3ΩI=U/R=0.302A比较：功率等于电压和电流之积，相同电压下电流越大功率越大，电压不同电流大功率不一定大。
6．炭膜电阻的瓦数有2W、1W、1/2W、1/4W、1/8W及1/16W等各种规格。
现需用阻值4.7kΩ、电流10mA的电阻一只，应选用多大瓦数的电阻？解：W，图1-32 题8图解：（1）电阻炉中电流I炉=P/U=600/200=4A（2）灯中电流I灯=U/R=200/(400/14)=7A（3）E0E0=200+（R0+2R l）I=200+0.5×11=205.5VU=E0-R0I=205.5-1.1=204.4V9．有一两室一厅单元住房，已知房内供电电压U=220V，使用电器分别为：电冰箱一台，耗电量120W；彩色电视机一台，耗电量130W；微波炉一台，耗电量720W；各种灯具最大耗电量500W；空调耗电量1200W；电热水器耗电量1200W；其它用电器总耗电量1000W。
电工学电工技术（艾永乐）课后答案第一章
1 第1章电路的基本概念和基本定律本章的主要任务是学习电路的基本概念、基本物理量和基本定律，为掌握电路的分析计算方法奠定必要的基础。
本章基本要求(1)正确理解理想电路元件、电路模型的概念；(2)正确理解电流、电压的参考方向的概念，并掌握电流、电压参考方向的使用；(3)计算元件或电路的功率，并判别元件或电路是吸收功率还是发出功率；(4)掌握理想元件的电压与电流关系式；(5)掌握基尔霍夫定律（KCL 和KVL ）的应用；(6)了解四种类型的受控源，理解电气器件设备的额定值。
本章习题解析1-1 试求题图1-1所示电路中的电压U ab 和U ba 。
解：(a)电压U 的参考方向如图所示，已知U ＝10V ，故有10==U U ab V 10-=-=-=U U U ab ba V (b)直流电压源的电压参考方向如图所示，故有5=ab U V 5-=-=ab ba U U V 1-2题图1-2所示电路中，已知各元件发出的功率分别为2501-=P W ，1252=P W ，1003-=P W 。
求各元件上的电压U 1、U 2及U 3。
题图1-1 解：解： V U W U P 50 2505 111=\-=´-= V U W U P 25 1255 222-=\=´-= V U W U P 20 1005 333-=\-=´=1-3题图1-3所示电路，求各段电路的电压U ab 及各元件的功率，并说明元件是消耗功率还是对外提供功率？消耗功率还是对外提供功率？解：解： 根据功率计算公式及题给条件，得根据功率计算公式及题给条件，得（a ）U ab =6V , P =6×=6×2= 12W 2= 12W 消耗功率消耗功率消耗功率 （b ）U ab =-8V ，P =1×=1×((-8)=-8W 提供功率提供功率提供功率 （c ）U ab =-10V , P =-(-8)´(-10)=-80W 提供功率提供功率提供功率 （d ）U ab =-8V , P =-(-2)´(-8)=-16W 提供功率提供功率提供功率 （e ）U ab =-(-6)=6V , P =-(-1)´(-6)=-6W 提供功率提供功率提供功率 （f ）U ab =-16V , P =(-2)´16=-32W 提供功率提供功率提供功率1-4 将额定电压为U 0、额定功率为P 0的电热丝（可看作线性电阻）切成32长，然后加上电压U ，问此时电热丝消耗的功率P 为多少？为多少？ 解：解： 由题意可知，电热丝的原电阻为由题意可知，电热丝的原电阻为R 0=20P U+ + + - - -U 1U 2U 3 5A (a) (b) (d) (e) (f) a 6V - + b 2A a -8V - + b 1A a -10V - + b -8A (c)a -8V - +b -2A a16V - + b -2A a -6V- + b -1A 题图1-2 题图1-3 切成32长时的电阻为长时的电阻为 R =32R 0此时电热丝消耗的功率为此时电热丝消耗的功率为P =R U 2=0232R U =230202P U U =2320)(U U P0 1-5 题图1-5所示，图（a ）中电容过的电流i 的波形如图（b ）所示，已知V 1)0(=u ,试求t =1s 、t =3s 和t =5s 时电容电压u 。
电工技术基础习题参考答案
第1章电路的基本知识一、填空题1.电荷间存在相互作用力，同种电荷互相排斥，异种电荷互相吸引。
2.真空中有两个点电荷，电荷量均为2×10－6C，相距0.2 m，则它们之间的作用力为0.9N ，且为斥力。
3.电荷周围存在的特殊物质叫电场。
4.电荷的定向移动形成的电子流叫做电流。
我们规定正电荷定向移动的方向为电流的正方向。
在金属导体中电流方向与电子的运动方向相反。
5.通过一个导体的电流是5A，经过2min时间，通过这个电阻横截面的电荷量是600C。
导体中的电流为1A，在0.4min时间内，通过导体横截面的电荷量为24C。
6.衡量电场力做功大小的物理量叫电压，其定义式为U AB=W AB/q。
7.电位是相对值，它的大小与参考点选择有关；电压是不变值，它的大小与参考点选择无关。
8.电压的正方向为高电位指向低电位，电动势的正方向为电源负极指向正极。
9.衡量电源力做功大小的物理量叫电动势，其定义式为E=W/q。
10.有二根同种材料的电阻丝，长度之比为1：2，横截面积之比为2：3，则它们的电阻之比是3：4 。
11.一段导线的电阻值为R，若将其对折合并成一条新导线，其阻值为R/4 。
12.部分电路欧姆定律告诉我们，在某段纯电阻电路中，电路中的电流I与电阻两端的电压U成正比，与电阻R成反比，其表达式为I=U/R 。
13.全电路欧姆定律告诉我们，闭合电路中的电流与电源电动势成正比，与电路的总电阻成反比，其表达式为 I=E/(R+r)。
14.电源电动势E=4.5 V，内阻r=0.5Ω,负载电阻R=4Ω，则电路中的电流I＝1A ，路端电压U＝4V 。
15.电流在单位时间内所做的功叫做电功率。
电源电动势所供给的功率，等于电源内阻和负载电阻所消耗的功率之和。
16.额定值为“220V 40W”的白炽灯，灯丝的热态电阻为1210Ω。
如果把它接到110 V的电源上，它实际消耗的功率为10W。
17.有一只标有“1kΩ10W”的电阻，允许通过的最大电流是0.1A，允许加在它两端的最大电压是100V 。
《电工电子技术》(曹建林) 习题详解：第1章
第1章习题详解四、分析计算题 1、答案：VB=0VVA=1×2+5=7V 2、答案：根据KCL 、KVL 可列方程如下： I1+I2=7I1×1-I2×2+10-5=0 解方程可得I1=3（A ），I2＝4（A ） 则U=10- I2×2=10- 4×2=2（V ） 3、答案：在电路图上标出各支路电流的参考方向，如图所示，选取绕行方向。
应用KCL 和KVL 列方程如下0321=-+I I I13311E R I R I =+ 23322E R I R I =+代入已知数据得0321=-+I I I 1510531=+I I 65101032=+I I解方程可得I1=-7/4（A ），I2＝33/8（A ），I3＝19/8（A ）。
4、答案：（1）先计算18V 电压源单独作用时的电流和电压，电路如图所示。
61218=+='I (A) 661=⨯='U (V)（2）再计算6A 电流源单独作用时的电流和电压，电路如图所示。
26121=⨯+=''I (A) 162263636=⨯++⨯⨯=''U (V) 图4-4（3）两电源同时作用的电流和电压为电源分别作用时的叠加。
426=-=''-'=I I I (A) 22166=+=''+'=U U U (V)5、 答案：（1）先计算开路电压，如下图。
UOC=-1×16+1=-15(V) （2）再求等效电阻Rab将恒压源和恒流源除去，得电路如图。
Rab=1(Ω)（3）由戴维南定理可知，有源二端网络等效为一个电压源，如图。
35154115-=-=+-=I (A) U =4I =4×(3-)=-12(V)6、答案：（1）根据叠加定理，当单独作用时，短路，则=-IR1，即5=-（-1）R1所以可求得 R1=5(Ω)（2）当单独作用时，短路，则//=I（R1// R2），即20=5（5// R2）所以可求得 R2=20(Ω)7、答案：利用戴维南定理(1)求等效电阻0R130213R RR RR R⨯=++6124612⨯=++8=Ω(2)求端口开路电压OCU1212612120.54612612OCU U U⨯⎛⎫=+=⨯+⨯+⎪++⎝⎭8412V=+=利用戴维南得原理图：所以12184OCO LUi AR R===++8、答案：S闭合时：V A=6VV B=-3VV C=0VS断开时：V A=V B=6VV C=9V9、答案：对a列KCL方程：I-I1-I2=0得I2=4mA对左回路列KVL：6×3+2I3－4×1=0得I3=-7mA A4=13mA A5=－3mA10、答案：对电路进行等效变换可得到下图根据上图电路可列出：6.75R/(3+6+R)=U所以可求得R=18(Ω)。
电子电工技术第三版课后答案
电子电工技术第三版课后答案第一章习题答案1.1写出题图中有源支路的电压，电流关系式。
题图在题图中已知U2=2V,(1)求I,U1,U3,U4,U ac,(2)比较a,b,c,d,e各点电位的高低。
题图在题图所示电路中U ab题图0-3各端点的等效电阻，即各挡的电流表内阻，已知表头等效电阻R A=15kΩ,各分流电阻R1=100Ω，Ｒ2=400Ω，Ｒ3=500Ω。
+a2VΩ+a2Ω2Ω2Ω2Ωa3V22V24VΩΩ123题图两个额定值是110V,40W的灯泡能否串联后接到220V的电源上使用如果两个灯泡的额定电压相同，都是110V，而额定功率一个是40W，另一个是100W,问能否把这两个灯泡串联后接在200V 电源上使用,为什么电路如题图所示.试问ab支路是否有电压和电流题图题图中若(1)U=10V,I=2A,(2)U=10V,I=-2A。
试问哪个元件是吸收功率哪个元件是输出功率为什么题图 1.计算题图所示各电路的等效电阻．1.电路如题图所示,试求以下电路的电压U和电流I。
U U U U+－－(c)(a)(b)(d)1A20Ω20Ω1A20Ω在指定的电压u和电流i参考方向下,写出图所示各元件u和i 的约束方程．(a)(b)(c)(d)(e)求题图所示电路中的U1和U2.题图求题图中所示电路化成等值电流源电路。
(a)(b)(c)题图求题图中所示电路化成等值电压源电路。
+30VU－U30V+－10KΩu+20mH－u10μＦu －+U5V+－iI2A U+－4V1A2V1A2Ω6V6V3A(a(b)题图求题图所示电路的电流I和电压U。
题图求题图所示各电流源输出的功率。
题图求题图所示各电路源输出的功率。
题图4VΩ1V+U1A1A3V6V+9V+10V+（ａ）(b)题图电路如题图所示，已知，ｕs=100V,R1=2kΩ，R2=8kΩ，在下列3种情况下，分别求电压和电流i2,i3,(1)R3=8kΩ(2)R3=∞(开路),(3)R3=0(短路）试估算图示电路的、、和电压、。
电工技术第1章(李中发版)课后习题及详细解答
第1章电路的基本概念和定律1.1 在如图1.6所示各电路中。
（1）元件1消耗10W功率，求电压U ab；（2）元件2消耗W功率，求电压U ab；（3）元件3产生10W功率，求电流I；（4）元件4产生W功率，求电流I。
图1.6 习题1.1的图分析本题考查电流、电压参考方向的关联性和功率，题目不难，但一不小心就容易出错。
运用功率公式计算时，电压和电流参考方向关联时采用公式，非关联时采用公式。
此外，由于元件3产生10W功率，故W；元件4产生W功率，故W，实际上元件4吸收了10W功率。
解（1）元件1的电流与电压是关联参考方向，根据功率计算公式得：（V）（2）元件2的电流与电压是非关联参考方向，根据功率计算公式得：（V）（3）元件3的电流与电压是关联参考方向，根据功率计算公式得：（A）（4）元件4的电流与电压是关联参考方向，根据功率计算公式得：（A）1.2 求如图1.7所示各电路中各电源的功率，并指出是吸收功率还是放出功率。
图1.7 习题1.2的图分析计算电路时，应先标出各待求元件或支路电流和电压的参考方向，根据元件或支路电流和电压参考方向的关联关系确定待求量。
一般情况下，参考方向可直接标在原电路图中，不必另画出电路图。
解标出各待求元件电流和电压的参考方向，如图1.8所示。
图1.8 习题1.2解答用图（1）如图1.8（a）所示电路中的电流为：（A）所以，10V电源的功率为：（W），故10V电源放出功率。
（2）如图1.8（b）所示电路中，3A电源的电压为：（V）所以，3A电源的功率为：（W）10V电源的功率为：（W）根据计算结果可知，3A电源放出功率，10V电源吸收功率。
（3）如图1.8（c）所示电路中的电流为：（A）所以，20V电源的功率为：（W）10V电源的功率为：（W）根据计算结果可知，20V电源放出功率，10V电源吸收功率。
1.3 在图1.9中，5个元件电流和电压的参考方向如图中所示，今通过实验测量，得知，，，，，。
电工技术 第一章参考答案
选 择 题1．电路如图1-67所示，流过电阻的电流I 为( )。
(a) 2A (b) －2A (c) 0.5A （d ）－0.5A分析：电阻电压、电流参考方向为非关联参考方向，非关联时的欧姆定律为IU R −=。
答案：（b ）2．电路如图1-68所示，理想电流源I S 的端电压U 随外接电阻R 的增大而( )。
(a) 增大 (b) 减小 (c) 不变 （d ）不可确定分析：根据欧姆定律，电流源I S 的端电压R I U S =，理想电流源的特性为电流I S 恒定，电压U 与外接电阻R 成正比。
答案：（a ）3．电路如图1-69所示，流过理想电压源U S 的电流I 随外接电阻R 增大而( )。
(a) 增大 (b) 减小 (c) 不变 （d ）不可确定分析：根据欧姆定律，电压源U S 的电流RU I S=，理想电压源的特性为电压U S 恒定，电流I 与外接电阻R 成反比。
答案：（b ）4．在图示1-70电容电路中，电压与电流的正确关系式应是 ( )。
(a) t uCi d d = (b) t i C u d d = (c) tu C i d d −= ( d ) Li u =5Ω图1-67 选择题1图R 图1-68 选择题2图U R图1-69 选择题3图分析：电容元件特性，电容电压、电流参考方向为关联时t uCi d d =，非关联时tu C i d d −=。
答案：（c ）5．在图示1-71电感电路中，电压与电流的正确关系式应是( )。
(a) t u L i d d = (b) tiL u d d −= (c) u =− Li ( d ) tiL u d d =分析：电感元件特性，电感电压、电流参考方向为关联时t i Lu d d =，非关联时tiL u d d −=。
答案：（b ）6．电路如图1-72所示，当电阻R 1增大时，电流I 将( )。
(a) 变小 (b) 变大 (c) 不变 （d ）不可确定分析：电阻R 两端的电压为U S ，恒定不变，故流过电阻R 的电流RU I S=，与R 1无关。
电工技术基础与技能习题答案
电工技术基础与技能第一章 P171. 是非题1.1电路图是根据电气元件的实际位置和实际连线连接起来的。
（×）1.2蓄电池在电路中必是电源，总是把化学能转化成电能。
（×）1.3电阻值大的导体，电阻率一定也大。
（×）1.4电阻元件的伏安特性曲线是过原点的直线时，称为线性元件。
（√）1.5欧姆定律适用于任何电路和任何元件。
（×） 1.6IU R 中的R 是元件参数，它的值是由电压和电流的大小决定的。
（×）1.7额定电压为220V 的白炽灯接在110V 电源上，白炽灯消耗的功率为原来的1/4。
（√）1.8在纯电阻电路中，电流通过电阻所做的功与它产生的热量是相等的。
（√）2. 选择题2.1下列设备中，一定是电源的为（ A ）。
A. 发电机B. 冰箱C. 蓄电池D. 白炽灯2.2通过一个电阻的电流是5A ，经过4min ，通过该电阻的一个截面的电荷是（ C ）。
A. 20CB. 50CC. 1200CD. 2000C2.3一般金属导体具有正温度系数，当环境温度升高时，电阻值将（ A ）。
A. 增大B. 减小C. 不变D. 不能确定2.4相同材料制成的两个均匀导体，长度之比为3:5，横截面积之比为4:1，则其电阻之比为（ B ）。
A. 12:5B. 3:20C. 7:6D. 20:32.5某导体两端电压为100V ，通过的电流为2A ；当两端电压降为50V 时，导体的电阻应为（ C ）。
A. 100ΩB. 25ΩC. 50ΩD. 0Ω2.6通常电工术语“负载大小”是指（ B ）的大小。
A. 等效电阻B. 实际电功率C. 实际电压D. 负载电流2.7一电阻元件，当其电流减为原来一半时，其功率为原来的（ C ）。
A. 1/2B. 2倍C. 1/4D. 4倍2.8 220V 、40W 白炽灯正常发光（ D ），消耗的电能为1kW ·h 。
A. 20hB. 40hC. 45hD. 25h3. 填充题3.1电路是由电源、负载、导线和开关等组成的闭合回路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电工技术第1章习题答案-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII1.1.1 填空题（1）在图1-67所示电路中，甲同学选定电流的参考方向为I，乙同学选定为I′。
若甲计算出I＝-3A，则乙得到的计算结果应为I′＝__3__A。
电流的实际方向与__乙__的方向相同。
（2）由电压源供电的电路通常所说的电路负载大，就是指_负载电阻小，吸收的电流大，消耗的功率大；____。
（3）恒压源的输出电流与_负载电阻____有关；恒流源的端电压与_负载电阻____有关。
（4）在图1-68所示电路中，已知I1＝1A，则I2＝_－０.５____A。
图1-67 题1.1.1（1）图图1-68 题1.1.1（4）图1.1.2 选择题（1）一个实际电路的电路模型： ( b )（A）是唯一的；（B）在不同应用条件下可以有不同的形式（2）理想电路元件用于表征：( a )（A）某种确定的电磁性能；（B）某种确定的功能。
（3）电流的定义是（ B ）（A）自由电子（B）自由电子移动的速度（C）移动电子所需的能量（D）自由电子的电荷（4）电阻的主要目的是（ D ）（A）增加电流（B）限制电流（C）产生热（D）阻碍电流的变化(5) 功率可以定义为（ C ）（A）能量（B）热（C）能量的使用速率（D）使用能量所需的时间(6) 通过一个定值电阻的电流从10mA增加到12mA，电阻的功率将（ A ）（A）增加（B）减少（C）保持不变（7）在图1-69所示电路中，发出功率的元件是__A___。
（Ａ）仅是5Ｖ的电源（Ｂ）仅是2Ｖ的电源（Ｃ）仅是电流源（Ｄ）电压源和电流源都发出功率（Ｅ）条件不足（8）在图1-70所示电路中，当R2增大时，恒流源Is两端的电压Ｕ__B___。
（A）不变（B）升高（C）降低图1-69 题1.1.2（7）图图1-70 题1.1.2（8）图（9）在图1-71所示电路中，当开关S闭合后，P点的电位__B___。
（A）不变（B）升高（C）为零（10）在图1-72所示电路中，对负载电阻R而言，点画线框中的电路可用一个等效电源代替，该等效电源是__C___。
（A）理想电压源（B）理想电流源（C）不能确定图1-71 题1.1.2（9）图图1-72 题1.1.2（10）图（11）一电器的额定功率Pn=1W，额定电压Un=100V，今要接到200V的直流电源上，问应选下列电阻中的哪一个与之串联，才能使该电器在额定电压下工作（ B ）(A) 电阻值5kΩ，额定功率2W (B) 电阻值10kΩ，额定功率0.5W(C) 电阻值20kΩ，额定功率0.25W (D) 电阻值10kΩ，额定功率2W （12）电流的参考方向：（B ）（A）规定为正电荷的运动方向；（B）假定为正电荷的运动方向。
（13）在同一电路中，选择不同的参考点，各支路电压：（A ）（A）保持不变；（B）一定改变。
（14）电路中电流或电压的参考方向设的不同，则（B ）（A）计算结果的数值不同；（B）计算结果仅差一负号。
（15）已知a、b两点间电压Uab=-10V，则b点电位比a点电位：（A ）（A）高10V （B）低10V（16）某支路如题图1-7所示，4A电流源产生的功率P=（B）（A）20W （B）12W （C）52W （D）32W（17）电路如题图1-8所示，已知100V电压源产生的功率为100W，则电压U=（C）（A）40V （B）60V C）20V （D）-60V图1-73 题1.1.2（16）图图1-74 题1.1.2（17）图1.1.3 判断题（1）某电阻两端所加电压为100V，电阻值为10Ω，当两端所加电压增为200V时，其电阻值将增为20Ω。
（×）（2）两电阻并联时，电阻小的支路电流大。
（√）（3）选用一个电阻，只要考虑阻值大小即可。
（×）1.1.4 选择题（1）若通过某电阻电流为零，则该电阻两端的电压：（a ）（a) 不一定为零； （b)一定为零。
（2）若某电阻两端电压为零，则通过该电阻的电流：（a ）（a) 不一定为零 （ b) 一定为零（3）将标明220V 、40W 的灯泡接在电压低于220V 的电源上，灯泡实际消耗的功率：（b ）（a ) 大于40W （b) 小于40W（4）一个完整的电路，它产生的功率与消耗的功率总是：（a ）（a ） 相等 （b ）不相等（5）判断一段电路是产生还是消耗功率与所设的电压、电流参考方向：（a ） （a ） 有关 （b ）无关（6） 某负载在电压，电流假设关联参考方向下计算所得功率为-10W ，则该负载：（b ）（a) 吸收功率为10W （b) 发出功率为10W1.1.5 一台小型家电的使用功率为300W ，如果允许其持续使用30天，将消耗多少能量？答：W=P*30*24=300*30*24=216kWh1.1.6 额定值为V 220，W 100的电灯，其电流为多大电阻为多大答：I=100/220=0.45A ，R=220/0.45=488Ω1.1.7 如何根据U ,I 的实际方向判断电路中元件是电源还是负载？如何根据P 的正、负判断电路中元件是电源还是负载？答：若U 1和I 1正方向一致，计算所得的功率是正值，则为负载；若U 1和I 1正方向一致，计算所得的功率是负值，则为电源。
P 为正、则为电源；P 为负则为负载。
1.1.8 题图1-9示电路，当电阻R在0～∞之间变化时，求电流的变化范围和电压源发出的功率的变化。
图1-75 题1.1.8图解：（1）当电阻为R时，流经电压源的电流为：电源发出的功率为：表明当电阻由小变大，电流则由大变小，电源发出的功率也由大变小。
（2）当，则（3）当，则由此例可以看出：理想电压源的电流随外部电路变化。
在的极端情况，电流，从而电压源产生的功率，说明电压源在使用过程中不允许短路。
1.1.9 计算图1-76所示电路各元件的功率。
图1-76 题1.1.9图解：（发出）（发出）（吸收）满足：P（发）＝P（吸）由此例可以看出：5V电压源供出的电流为负值，充当了负载的作用，说明理想电压源的电流由外部电路决定。
1.2.1 选择题（1）下列关于电容叙述正确的是（ G ）（A）极板是导体（B）极板间的介质是绝缘体（C）电容中有恒定的直流电流（D）电容不和电源相连时，存储的电量不确定。
（E）以上都不对（F）以上答案都对（G）只有（A）和（B）是对的。
(2) 下列叙述哪个正确？（B）（A）带电量的电容介质中有电流。
（B）电容和交流电源相连时，将会从电源充电。
（C）理想的电容从电源上断开时放电。
(3) 下面那种方法可以增加电容电压？（A ）（A）增加极板间的距离（B）减小极板间的距离（C）增大极板的面积（D）（B）和（C）都是(4) 下面那种方法可以增加电容？（F）（A）增加极板间的距离（B）减小极板间的距离（C）增大极板的面积（D）减小极板的面积（E）（A）和（D）都正确（F）（B）和（C）都正确(5) 一个不带电的电容和一个电阻，一个开关，一个12V的电源串联。
开关闭合的瞬间，电容上的电压是：（ D）（A）12v （B）6v （C）24v （D）0v(6) 通过电感元件的电流增加，磁场中的能量将：（C）（A）减少（B）不变（C）增加（D）加倍(7) 采取以下那种方法能使铁心的电感增加？（A，D）（A）增加匝数（B）移走铁心（C）增加铁心长度（D）使用更粗的导线(8) 一个电感元件和一个电阻，一个开关，并联于12V的电源。
开关闭合的瞬间，电感上的电压是：（B )（A）0v （B）12v （C）6v （D）4v(9) 一个欧姆表接在电感元件两端，指针指向无穷，则电感元件：（A）完好（B）开路（C）短路（D）有感抗(10) 若通过某电阻电流为零，则该电阻两端的电压：（a ）(A) 不一定为零；（B）一定为零。
（11）若某电阻两端电压为零，则通过该电阻的电流：（a ）（A）不一定为零（B）一定为零（12）将标明220V、40W的灯泡接在电压低于220V的电源上，灯泡实际消耗的功率：（b）（A）大于40W （B）小于40W（13）理想电容元件在某时刻的电流值为零，则该时刻电容上的储能：（ b）（A）一定为零；（B）不一定为零。
（14）电容C1与C2串联，其等效电容C：（ b ）（A）C1+C2 （B）C1*C2/（C1+C2）（15）电容在直流稳态电路中相当于：（ a ）（A）开路（B）短路（16）理想电感元件在某时刻其电压值为零，则该时刻电感上的储能：（ a ）（A）不一定为零；（B）一定为零。
（17）电感元件L1与L2并联，其等效电感L：（ b ）（A）L1+L2（B） L1*L2/（L1+L2）（18）理想电感元件在直流稳态电路中相当于：（ b ）（A）开路；（B）短路。
1.2.2 已知两个金属膜电阻的标称电阻值与额定功率分别为360Ω，1W和120Ω，0.5W求：（1）两个电阻串联时可以外加的最大电压值U1是多少，两个电阻消耗的功率各为多少（2）两个电阻并联时可以外加的最大电压值U1是多少，两个电阻消耗的功率各为多少1.2.3 在图1771（a ）的电路中，通过电容元件的电流?C =i 电容元件两端的电压?C =u 电容的储能是否为零为什么题图1-77（b ）的电路中，通过电感的电流?L =i 电感两端的电压?L =u 电感的储能是否为零为什么(a) (b)图1-77 题1.2.3图 1.2.4 某负载为一可变电阻器，由电压一定的蓄电池供电，当负载电阻增加时，该负载是增加了还是减小了答：负载的增减指负载消耗的电功率的增减。
负载消耗的电功率P=U2/RL,蓄电池电压一定即式中U 不变，当RL 增加时，P 减小，故该负载减小了。
1.2.5 题图1-12所示电路中的电源短路时,是烧坏电源还是烧坏照明灯?图1-78 题1.2.5图 S 2 S 1 ⅠⅡ答：烧坏电源。
因为这时所有负载均被短路，电流不通过负载，外电路的电阻可视为零，回路中仅有很小的电源内阻，故会有很大的电流通过电源，将电源烧坏1.2.6 今需要一只1W、500kΩ的电阻元件，但手头只有0.5W、250kΩ和0.5W、1MΩ的电阻元件许多只,试问应怎样解决?答：可将二个0.5W、250kΩ的电阻串联使用或将二个0.5W、1MΩ的电阻并联使用。
这样，不仅总电阻值符合要求，而且各电阻在实际工作时消耗的电功率和通过的电流也不超过各自的额定功率和额定电流。
1.3.1 凡是与理想电压源并联的理想电流源其电压是一定的，因而后者在电路中不起作用；凡是与理想电流源串联的理想电压源其电流是一定的，因而后者在电路中也不起作用。
这种观点是否正确?答：这种观点不正确。
