酚醛复合风管施工工艺
双面彩钢酚醛复合风管主要施工方法
(二) 双面彩钢酚醛复合风管制作安装施工工艺及主要技术措施1、施工工艺流程准备工作→风管制作→风管连接→吊装→检测2、操作要点2.1 准备工作施工前准备一整套专用施工工具，制作工作平台。
对施工人员进行现场技术交底、安全交底。
分解风管施工图，确定空调设备及风管各部件的安装位置，将风管系统拆解为直风管、弯头、变径、三通、四通等等；确定各直风管及异型管的合理长度和数量；确定风管与空调设备及风管各部件的连接方式及相应的连接辅件；确定风管的加固方式；核算板材的用量；根据风管的拆分情况并结合主辅材配比表核算各种辅材的用量。
由于酚醛泡沫板材尺寸为4000×1200㎜及2000×1200(长×宽)两种，而设计风管的规格尺寸各式各样，所以在划线过程中应精确计算、合理地划线、切割下料是降低材料损耗的关键。
2.2、风管制作风管制作流程:放样→切割、压弯→成形→加固2.2.1放样矩形直风管放样。
一般复合板材供货板宽为1200mm，长度为4m，根据风管边长尺寸及板材宽度，矩形直风管的放样采用如图5.2.2-1所示的组合方法。
A和B随板材厚度而变化，(B=2A)使用不同组合方法放样尺寸不一样，按风管制作任务单规定的组合方式计算放样尺寸。
按计算的放样尺寸用钢直尺或钢卷尺在板材上丈量，用方铝合金靠尺和画笔在板材上画出板材切断、V形槽线、45度斜坡线。
图2.2-1 矩形风管放样图T 形矩形风管放样。
T 形矩形风管由两根矩形直管组成。
按矩形直风管放样的方法，分别放样。
主管在设计位量开孔，开孔尺寸为对应支管边长。
用钢尺丈量，用画笔和方铝合金靠尺划出切断线、V 形槽线、45度斜坡线，如图2.2-2所示。
2.2-2 T 型矩形风管放样图矩形弯管的放样（弯头，S 形弯管）。
矩形弯管一般由四块板组成。
先按设计要求，在板材上放出侧样板，然后测量侧板弯曲边的长度，按侧板弯曲边长度，放内外弧板长方形样。
画出切断线、45度斜坡线、压弯区线，如图2.2-3所示。
双面铝箔酚醛复合风管施工工艺
空中华西村暖通工程酚醛复合风管施工工艺一、放样工艺过程1、细解风管施工图，确定空调设备及风管各部件的安装位置，将风管系统拆解为直；2、风管、弯、变径、三通、四通等等；3、确定各直风管及异型管的合理长度和数量；4、确定风管与空调设备及风管各部件的连接方式及相应的连接辅件；5、确定风管的加固方式；6、核算板材的用量；7、根据风管的拆分情况并结合主辅材配比表核算各种辅材的用量；8、矩形直风管放样（1）计算放样尺寸：用板材制作矩形风管，风管标注的尺寸是指风管内边尺寸。
每块风管板料边都应切割成45度角斜坡，用四块风管板料组合成矩形风管。
当使用20mm厚的风管板材，每块风管板料两边应比风管内边长40mm。
矩形风管组合可采用一片法; U形二片法; L形二片法;四片法。
使用不同组合方法放样尺寸不一样，按风管制作任务单规定的组合方式计算放样尺寸。
（2）按计算的放样尺寸用钢直尺或钢卷尺在板材上丈量，用方铝合金靠尺和画笔在板材上画出板材切断、V形槽线、45度斜坡线。
9、T形矩形风管放样T形矩形风管由两根矩形直管组成。
按矩形直风管放样的方法，分别放样。
主管在设计位量开孔，开孔尺寸为对应支管边长。
用钢尺丈量，用画笔和方铝合金靠尺划出切断线、V形槽线、45度斜坡线。
10、矩形弯管的放样（弯头，S形弯管）矩形弯管一般由四块板组成。
先按设计要求，在板材上放出侧样板，然后测量侧板弯曲边的长度，按侧板弯曲边长度，放内外弧板长方形样。
画出切断线、45度斜坡线、压弯区线。
11、矩形变径管的放样(靴形管)矩形变径管一般由四块板组成。
先按设计要求，在板材上对侧板放样，然后测量侧板变径边长度，按测量长度对上板放样。
画出切断线、45度斜坡线、压弯处线或V形槽线。
12、矩形分叉管的放样分叉管种类很多。
现按r形分叉管说明放样方法。
首先对风管上下盖板放样，放样见下图。
测量内弧管板长度，并放样，再测量外弧管板长度并放样。
画出切断线、45度斜坡线。
二、切割工艺过程1、检查风管板材放样是否符合风管制作任务单的要求，划线是否正确，板材有否损坏。
单面彩钢酚醛复合风管施工工法
单面彩钢酚醛复合风管制作安装施工工法目录一、前言 (1)二、工法特点 (1)三、适用范围 (1)四、工艺原理 (1)五、主要工艺流程及操作要点 (2)5.1 施工工艺流程 (2)5.2 操作要点 (2)5.2.1 前期准备 (2)5.2.2 制作 (2)5.2.3 风管连接 (5)5.2.4 风管安装 (7)5.2.5 检测 (7)六、施工机具 (7)七、质量控制 (7)八、安全措施 (9)九、环保措施 (10)十、效益分析 (10)10.0.1 绝热性好，可大大减少空调的散热损失 (10)10.0.2 消声性好 (10)10.0.3 重量轻，可减轻建筑负荷，且安装方便 (11)10.0.4 经久耐用，使用寿命长 (11)10.0.5 降低层高 (11)10.0.6 可缩短施工周期 (11)10.0.7 卫生 (11)10.0.8 美观，适合明装 (11)10.0.9 适用范围广 (11)10.0.10 材料价格 (12)十一、应用实例 (12)一、前言目前国内通风空调管道材料以镀锌钢板为主，管道外覆盖玻璃棉、聚乙烯泡沫塑料或橡胶海绵等保温层。
这种传统风管安装工期长、制作成本高、自身重量大、隔热性能和外观较差，使得中央空调的使用者、施工者和设计者都迫切希望新型风管材料的出现。
单面彩钢酚醛复合风管外表面为0.2mm厚的高温烤漆彩色钢板，内表面为镀膜压花铝箔。
彩钢板保证了风管有一定的强度，酚醛板起到了保温的效果，内覆铝箔加强了风管的密封性能。
材料到场后，现场按设计规格尺寸加工，成型，一次吊装，省去了外覆保温材质的工序，即缩短了工期，也取得了较好得经济效益。
二、工法特点单面彩钢酚醛复合风管与传统风管相比较，工期短、施工规范，便捷快速，精简了传统风管复杂的制作步骤、降低材料人工成本，体现了标准工艺的先进性和科学性。
而且单面彩钢酚醛风管观感好、重量轻、方便安装降低了屋面顶板的负担。
除此之外，单面彩钢酚醛复合风管系统还具有优异的防火性能、优良的绝热性能、抗腐蚀抗老化、隔音性能良好等诸多优点。
酚醛双面彩钢复合风管制作安装施工工艺
酚醛双面彩钢复合风管制作安装施工工艺1. 引言酚醛双面彩钢复合风管是一种常用于建筑空调系统的风道材料。
其具有优良的耐热、耐腐蚀、防霉、隔音等性能，广泛应用于商业建筑、医疗机构和工业设施等场所。
本文将介绍酚醛双面彩钢复合风管的制作和安装施工工艺。
2. 材料准备在制作和安装酚醛双面彩钢复合风管之前，需要准备以下材料和工具：•酚醛双面彩钢复合板•风管连接件•拉杆、角码等固定件•聚氨酯胶水•风管制作和安装工具（如剪刀、钳子、螺丝刀等）3. 风管制作工艺3.1 制作风管尺寸首先，根据建筑设计图纸和空调系统要求确定风管的尺寸。
根据实际情况，将酚醛双面彩钢复合板裁剪成所需风管的尺寸，注意留出一定的余量以便后续连接。
3.2 风管连接将风管的连接口用开卡口的方式处理，确保连接口的平整和牢固。
然后，使用聚氨酯胶水将连接口处涂抹均匀，将风管连接件插入连接口，并用螺丝固定。
3.3 固定风管将制作好的风管放置在安装位置，使用拉杆和角码等固定件将风管固定在墙体或梁上。
确保风管与周围结构之间有一定的间隙，以便实现空气的流通。
3.4 封闭风管在风管的连接处和固定处使用聚氨酯胶水进行封闭处理，防止风道内的空气外泄或外界杂质进入风道。
4. 风管安装施工工艺4.1 建筑准备在风管安装之前，需要先进行建筑准备工作。
确保安装位置符合设计要求，并清理好施工区域，保持干净整洁。
4.2 风管布置根据设计要求和空调系统的管路布置，将风管进行合理布局，考虑空间限制和通风效果。
确保风管的平直和连接口的无漏水现象。
4.3 风管安装将制作好的风管按照设计图纸进行安装，确保连接口牢固可靠，无松动现象。
同时，注意风管与其他管道和设备的安全距离，防止相互干扰。
4.4 风管测试安装完成后，进行风管的测试。
使用空调系统开启风机，检查风管内的气流是否畅通，检测风压和风速是否符合设计要求。
4.5 风管封闭在风管安装和测试完成后，使用聚氨酯胶水对风管的连接口和固定处进行封闭处理，确保风道的密封性和防止漏风现象。
复合酚醛保温风管施工工法

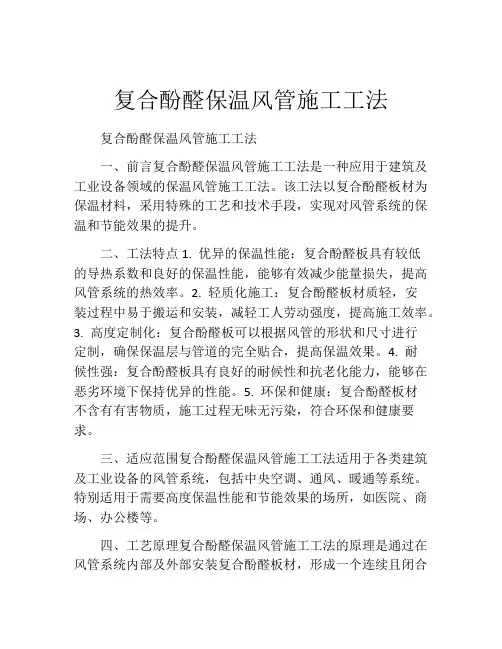

复合酚醛保温风管施工工法复合酚醛保温风管施工工法一、前言复合酚醛保温风管施工工法是一种应用于建筑及工业设备领域的保温风管施工工法。
该工法以复合酚醛板材为保温材料，采用特殊的工艺和技术手段，实现对风管系统的保温和节能效果的提升。
二、工法特点1. 优异的保温性能：复合酚醛板具有较低的导热系数和良好的保温性能，能够有效减少能量损失，提高风管系统的热效率。
2. 轻质化施工：复合酚醛板材质轻，安装过程中易于搬运和安装，减轻工人劳动强度，提高施工效率。
3. 高度定制化：复合酚醛板可以根据风管的形状和尺寸进行定制，确保保温层与管道的完全贴合，提高保温效果。
4. 耐候性强：复合酚醛板具有良好的耐候性和抗老化能力，能够在恶劣环境下保持优异的性能。
5. 环保和健康：复合酚醛板材不含有有害物质，施工过程无味无污染，符合环保和健康要求。
三、适应范围复合酚醛保温风管施工工法适用于各类建筑及工业设备的风管系统，包括中央空调、通风、暖通等系统。
特别适用于需要高度保温性能和节能效果的场所，如医院、商场、办公楼等。
四、工艺原理复合酚醛保温风管施工工法的原理是通过在风管系统内部及外部安装复合酚醛板材，形成一个连续且闭合的保温层，有效减少热量的传输和损失。
具体工艺包括以下几个方面：1. 表面处理：对风管的表面进行清洁和处理，确保基材干净平整。
2. 板材定制：根据风管的形状和尺寸，对复合酚醛板进行定制，确保板材与风管完全贴合。
3. 板材安装：将复合酚醛板按照一定的顺序和布局方式安装到风管的内部和外部，并使用连接件进行固定。
4. 接缝处理：对板材之间的接缝进行密封处理，防止热量的渗漏和损失。
5. 封闭系统：对风管系统进行封闭，确保保温层连续。
可以使用胶水或密封材料进行封闭。
五、施工工艺 1. 准备工作：确认风管系统的图纸和尺寸，清理风管表面，准备工艺施工所需的材料和设备。
2. 板材定制：根据风管的形状和尺寸，将复合酚醛板进行定制。
3. 板材安装：按照设计图纸和顺序安装复合酚醛板到风管的内部和外部，并使用连接件进行固定。
单面彩钢酚醛复合风管施工工艺2-12012.10整理
通风系统施工方法：工艺流程：施工准备——风管制作——风管安装——严密性试验1、施工准备1.1风管施工负责人必须熟悉风管、风口布置图和设计技术要求，有关规范、规程：了解风管、风口制作和安装工艺，并对施工班组长进行技术交流。
1.2根据施工进度，风管施工负责人作出板材和其它辅材及人员需求计划，并检查具体到位情况。
1.3施工前准备好如下施工机具：1.4专用刀具（专用机械切割刀具、油压压口机、工具箱及所配备的相应配件）、工作台（4000*1200*750，台面铺地毯）、切割机、电锤、手枪钻、4米压尺、1.2米压尺、一米钢直尺、0.5米钢角尺、1米丁字尺、橡皮锤、胶刷、卷尺、刀具、胶枪等。
1.5施工前，质安员按规定对施工机具、材料进行全面检查和报验，只有合格才可用于施工，并做好相应记录。
2、风管板材及辅材的存放2.1 板材吊装时，绳索与板材或纸质包装盒接触处应垫以垫木。
2.2 板材堆放场地必须干净、平整。
2.3 板材不得甩、碰、砸、踏。
2.4 板材堆放不宜过高，不超过六件为宜。
2.5 板材不能露天存放，严防雨水淋湿。
2.6 板材不宜平抬，应竖立搬运为佳。
2.7 辅材应集中存放在指定位置，避免乱堆乱放；注意防潮、防火、防盗。
2.8 辅材应按照不同类别进行合理存放，小配件应单独装箱保存。
2.9 专用胶水单独存放并注意防火。
3、专用工具的使用3.1 按照《专用机具使用说明书》安装调试好刀具。
3.2 刀片应干净、锋利；刀具（尤其是底端）应干净，无胶和其他污物。
3.3 刀片应深度到位，90°刀片长度应以切透板材而不切伤单面彩板酚醛复合风管为准，左、右45°刀和直刀应以切透为准。
3.4 45°刀和90°的刀，角度应准确无偏差。
3.5 运刀应用力均匀，速读平稳，且刀具底端不伤及与之相接触的上层单面彩板酚醛复合风管。
3.6 使用完的刀具应侧立放置，严禁底面朝下放置，以防损伤刀片。
4、施工流程5、直管制作下料切割——清理切面并打嚼——粘合——密封5.1 下料5.1.1 四种基本方法下料，可按照风管尺寸选择最适当的方法，来达到材料和劳动力的最优化，可选择在纵向和横向上制作，这样每段直管的最长长度分别为4000mm和1200mm。
双面铝箔酚醛复合风管施工工艺
双面铝箔酚醛复合风管施工工艺空中华西村暖通工程酚醛复合风管施工工艺一、放样工艺过程1、细解风管施工图，确定空调设备及风管各部件的安装位置，将风管系统拆解为直；2、风管、弯、变径、三通、四通等等；3、确定各直风管及异型管的合理长度和数量；4、确定风管与空调设备及风管各部件的连接方式及相应的连接辅件；5、确定风管的加固方式；6、核算板材的用量；7、根据风管的拆分情况并结合主辅材配比表核算各种辅材的用量；8、矩形直风管放样（1）计算放样尺寸：用板材制作矩形风管，风管标注的尺寸是指风管内边尺寸。
每块风管板料边都应切割成45度角斜坡，用四块风管板料组合成矩形风管。
当使用20mm厚的风管板材，每块风管板料两边应比风管内边长40mm。
矩形风管组合可采用一片法; U形二片法; L形二片法; 四片法。
使用不同组合方法放样尺寸不一样，按风管制作任务单规定的组合方式计算放样尺寸。
（2）按计算的放样尺寸用钢直尺或钢卷尺在板材上丈量，用方铝合金靠尺和画笔在板材上画出板材切断、V形槽线、45度斜坡线。
9、T形矩形风管放样T形矩形风管由两根矩形直管组成。
按矩形直风管放样的方法，分别放样。
主管在设计位量开孔，开孔尺寸为对应支管边长。
用钢尺丈量，用画笔和方铝合金靠尺划出切断线、V形槽线、45度斜坡线。
10、矩形弯管的放样（弯头，S形弯管）矩形弯管一般由四块板组成。
先按设计要求，在板材上放出侧样板，然后测量侧板弯曲边的长度，按侧板弯曲边长度，放内外弧板长方形样。
画出切断线、45度斜坡线、压弯区线。
11、矩形变径管的放样(靴形管)矩形变径管一般由四块板组成。
先按设计要求，在板材上对侧板放样，然后测量侧板变径边长度，按测量长度对上板放样。
画出切断线、45度斜坡线、压弯处线或V形槽线。
12、矩形分叉管的放样分叉管种类很多。
现按r形分叉管说明放样方法。
首先对风管上下盖板放样，放样见下图。
测量内弧管板长度，并放样，再测量外弧管板长度并放样。
单面彩钢酚醛复合风管施工工法
单面彩钢酚醛复合风管施工工法1. 简介单面彩钢酚醛复合风管是一种新型的风管材料，由彩钢板和酚醛板复合而成。
相对于传统的风管材料，单面彩钢酚醛复合风管具有重量轻、抗压强度高、隔音性能好、防腐蚀等优点。
因此，在工业、商业和住宅建筑领域都得到了广泛的应用。
本文将针对该材料进行施工工法的介绍。
2. 工法单面彩钢酚醛复合风管的施工工法主要包括以下几个步骤：2.1. 准备工作在施工前，首先需对彩钢板和酚醛板进行验收，确保板材的质量合格。
随后，需要准备相关的工具和设备，如切割机、电动螺丝刀、电动打孔机、尺子、铅笔等。
2.2. 布局根据建筑设计图纸和风管需求，将风管的布局位置进行规划和标记。
在实施布局时需考虑风管安装的高度、角度等因素。
2.3. 切割根据布局图标记的位置，使用切割机或电动螺丝刀对彩钢板和酚醛板进行切割。
在切割时需注意切割尺寸的准确度和刀口的平整度。
2.4. 打孔根据标记位置，在彩钢板和酚醛板上使用电动打孔机进行打孔，以便进行螺丝固定和连接。
同时，在打孔之前应检查打孔位置的准确定位和孔的直径是否符合要求。
2.5. 固定使用电动螺丝刀将彩钢板和酚醛板进行固定。
在固定的过程中，需要考虑螺丝的长度、间距和数量等因素，以确保固定牢固和安全稳定。
2.6. 组装将切割好的彩钢板和酚醛板按照标记位置进行组装，并用螺丝进行连接。
在组装过程中需注意连接处的紧密度和平整度。
2.7. 安装完成组装后，将风管安装在标记位置上，并进行调整和定位。
同时，需要考虑与其他设备或建筑构件的安全距离。
2.8. 清理在工程结束后，对施工现场进行清理。
包括将散落的废料和垃圾清理干净，彻底清洁施工现场。
3.单面彩钢酚醛复合风管是一种性能优异的风管材料，其施工工法关系到风管的稳定性和安全性。
因此，在施工过程中需严格按照标准要求进行操作，确保风管材料的质量和性能。
同时，在施工现场要注意安全，避免发生意外事故。
酚醛复合风管工艺流程
钢面酚醛复合风管制作及安装工艺
一、钢面酚醛复合风管制作
钢面酚醛复合风管融合了传统材料和现代技术的双重优点，既增强了板材的保温性能，同时提高了外表强度及防火性能。它还具有防水，无味，不裂，不变形，不燃，高强质轻，施工方便，使用寿命长等特点。
本工艺基础制作及安装程序如下：
准备工作→风管制作→风管连接
1）准备工作
对于弯曲面的板材，将切割下料后的板材用压弯机在压弯区内压弯。扎压风管曲面时，扎压间距一般在30～70cm之间。内弧半径小于150mm时，扎压间距为30mm；内弧半径在150～300mm时，扎压间距为35～50mm；内弧半径大于300mm时，扎压间距为50～70mm。扎压深度不宜超过5mm。板材压弯利用折弯机在所需的压弯处扎压，使板材出现“V”形凹槽。板材弯曲成形后，它与主板的接缝要尽可能紧密，这样便于风管的粘接成形，且粘接牢固。
（4）加固
风管的加固有两种方法。一种是角加固，一种是平面加固。风管边长＞1000mm时采用平面加固；3000mm≤边长时采用四角加固，边长＜3000mm时风管四个角只需在对接的那个角加固一个镀锌直角垫片。
酚醛复合风管制作与安装工艺标准
工艺标准图名称 酚醛复合风管制作工艺标准 编号 JWA-KT-003工艺流程: 放样—切割—粘接—安装固定件—上法兰标准参考图标准要求①根据风管的规格和系统设计的工作压力选用板材, 然后根据放样、划线。
放样时要考虑复合板材的厚度对风管尺寸的偏差, 选取风阀的大小也要考虑板材的厚度。
②③板材切割主要要采用V 形专用切割刀具。
根据板材的大小可以分为一块板组成, 两块板组成, 四块板组成三种方式。
④板材切割时应用槽钢作为固定尺防止尺寸偏差。
①②③④⑤清除切割面上的碎削, 保持切割面的光滑、干燥、清洁。
把专用胶水均匀的涂抹在切割面上, 根据现场的温度, 确定胶水干燥不粘手后进行粘接。
⑥粘接时要先把板材一端对齐, 使两片板的外层铝箔对准, 让涂胶的粘贴面向另一端延伸。
待整条线合拢后用力挤压两块板的粘接处, 排出残留的空气, 使之粘贴牢固。
⑦风管成型后, 清理粘贴部位不规则的铝箔贴面, 用宽度为50㎜的专用铝箔胶带对风管的粘贴缝进行密封。
⑤⑥⑦⑧风管的内表面粘贴缝使用密封胶进行密封。
⑨风管法兰涂胶水后粘接在风管上, 拉铆钉固定。
⑩为加强风管的抗压强度, 每段风管两个端面的四个角使用钢制90°角加固件, 与风管端面四角粘贴即可达到要求。
⑪风管内部接缝密封胶打胶严密到位, 平整光滑。
风管内部无破损情况。
⑧⑨⑩⑪⑫大边长大于或等于1000mm 的复合风管应该设支撑杆加固, 支撑杆间距不大于800mm 。
支撑杆与风管接触处的内外侧均需要设保护圆垫。
⑬⑭风管法兰应有拉铆钉固定, 固定间距为80mm, 间距应均匀且对称, 可采用角钢开孔做模具对孔间距定位。
⑮风管四角的装饰盖也应固定, 固定螺栓应采用可拆卸的自攻螺栓。
其它要求:⑫⑬⑭⑮。
酚醛复合风管的制作和安装专项技术方案
酚醛复合风管的制作和安装酚醛复合风管是一种新型的材料，密度小，重量轻，是传统风管的替代品。
它还具有的如下的主要性能：①优异的防火性能：遇火不燃，为A级防火材料；②优异的绝热性能：导热系数低，表面无须在保温；③水率低：酚醛泡沫利用闭孔发泡，密闭气孔率达95%以上，耐水防潮。
(一）空调箱连接风管制作安装及附件安装要求1、空调箱连接风管采用酚醛复合风管。
2、保证系统的漏风量不大于5%。
3、末端内置的速度传感器在正常工作时一般都需要一定的入口直管段以稳定气流保证传感器的测量精度，入口直管段的长度一般要求保证在3到5倍入口直径。
在入口管段无法得到保证的情况下，则需要作出特殊说明由厂家根据使用要求作出符合实际条件的标定，或者在现场系统调试时根据实际情况进行设备标定。
4、风口连接软管长度宜在1000～2000mm，软管安装平直，保证内径尺寸无明显变化。
5、风口与软管连接采用出口静压箱。
6、空调送、回风风管，所有三通不允许使用拉杆阀进行风量调节。
(二)酚醛复合风管的制作1、制作风管的工具复合风管可以通过机械设备加工和简单的手工工具加工两种形式，机械设备加工适用于大面积、成批量的风管加工，要求加工场地较大；手工工具制作复合风管较为灵活，适用于各种场所的施工，本工艺主要是对简单的手工工具制作风管工艺进行说明。
制作复合风管的工具主要是刀具，分为左45°角，右45°角， 90°直角和双刨刀四种（如图）要求刀架的精度高，刀片锋利，耐磨，各种刀具所使用的刀片均可以互换。
2、复合风管加工步骤：放样：按设计文件确定的内径尺寸进行放样，它不同于钢制风管，不可以忽略板材的厚度(标准厚度为20mm)。
切割：按划出的线条使用专用刀具切割。
粘接：把准备好的板材粘接成型。
安装固定件、封边、密封。
安装法兰：把法兰安装在风管上。
3、直风管的加工工艺（1）根据风管的规格和系统设计的工作压力选用板材，然后放样、划线，放样时要考虑复合板材的厚度。
通风空调系统酚醛复合风管的制作安装方案
通风空调系统酚醛复合风管的制作安装方案1酚醛复合风管的制作1.1风管加工工艺流程如下：1、风管板材按图示风管管径定尺生产，尽可能的降低损耗，制作异型管件的板材可统一生产3米的标板。
根据风管的管径定尺生产板材，可以最大程度上降低材料的损耗，减少风管板面拼接的痕迹，让风管的整体美观度和强度大大加强，更能延长风管的使用寿命，同时降低成本；2、合理规划施工现场的布局，做到施工流水化、设备配置标准化，安全防护消防设施配备到位。
1.2板材折弯：1、板材工具a、压尺：4m、1.2mb、直角尺：700mm、1200mmc、密封胶枪d、双刃刀 90ºe、单刃刀左刀（左45º）、右刀（右45º），f、切割机g、拉铆枪h、折弯机i、拉铆枪1、风管制作方法直管：1）风管的四面总长小于或等于975mm时，可用一块板材制成。
2）风管本面总长小于或等于1050mm时，可用一块板制成三面，并加一个封口。
3）风管二面总长小于或等于1075mm时，可用两块板制成。
4）单面宽度大于1125、小于或等于1150mm时，可用一块板制成一面；5）单面宽度大于是1150mm或双面均大于1125mm时，板材需要横向切割和拼接，单节风管长度1200mm。
90°弯管：1、画线2、切割3、涂胶4、组装5、封闭6、其余步骤同直管弯头宜采用虾米弯头分三段或者四段拼接（如上图），每段间刷胶连接后再用铆钉铆固表皮。
也可根据图纸设计要求按标准弧度加工制作（如下图）；外主板侧板内主板分叉管：在风管系统中，分叉管用于气流的分流和转向，分叉管根据实际需要有多种形式，现以三向支叉管说明制作。
如图:1、画线2、切割3、涂胶4、组装5、封闭6、其余步骤同直管主风管与旁通支管的连接：用侧面法兰与牛腿连接，注意主风管拐角处要涂满密封胶，防止漏风，牛腿与主风管夹角为60°。
渐缩管：如图示：将板材切割成形，将侧板与底板粘接，再将主板盖上后成形，包边的处理同直管。
钢面型酚醛复合风管制作安装施工工艺
风管连接
• 1：把预制合格的风管使用法兰插条把风管连接在一起 • (1) 风管法兰之间用工字型插销连接，插销插入时应松紧适度，以用手按入或用木锤
轻敲入为宜。 • (2) 法兰连接处的四角应用密封胶封堵，不得漏风和漏光；四角应加封口胶角。 • (3) 风管连接要平直、牢靠。
• 2：风口、阀件安装工艺
备及风管与阀件连接处进行检测。 • 2、光源置于风管内侧或外侧，但其相对应的侧面应为黑暗环境。 • 3、风管检测采用分段或分系统检测法，检测以总管和干管为主。 • 4、中低压风管检测以每10m漏光点不大于1处，每100mm平均不大于10处为合格。 • 5、当检测发现有漏光时，漏点较小时可采取密封处理。对于较大孔洞则应重新制作
间距（㎜）
圆弧曲率（㎜）
25
150-320
35
320-630
50
630-800
80
800以上
把切割完成的内、外弧板开槽处涂胶，然后按侧板的弯曲线加工成型（如图）
侧板与弧板的连接面涂胶，待胶干燥后把四块板材组合成形。（如图） • 注意：弧板的开槽处要用胶带密封，使表面光滑。 矩形弯头法兰的安装方法与直管法兰安装方法相同。
漆或银浆二遍。最后一遍面漆应在安装完成后进行。 • （3）油漆施工时应采取防火、防雨、措施，不得在低温或潮湿环境下作业。 • （4）油漆的漆膜应均匀，无堆积、皱纹、气泡、掺杂、混色等缺陷。 • （5）各类空调设备、部件油漆喷涂时均不得遮盖铭牌和影响部件的使用功能。
风系统漏风量检测工艺及补救措施
• 风系统安装完成后要对系统进行漏风检测，是保证施工质量的一个重要环节。 • 1、检测方法：中低压系统采取漏光检测法。利用低压光源对风管与风管、风管与设
风管支、吊架
单面彩钢酚醛复合风管施工工艺(修改)
单面彩钢酚醛复合风管施工工艺[摘要]:单面彩钢酚醛复合风管融合了传统材料和现代技术的双重优点，既增强了板材的保温性能，同时提高了外表强度及防火性能。
它还具有防水，无味，无毒，不腐，不裂，不变形，不燃，高强质轻，施工方便，使用寿命长等特点。
本文根据笔者多年的施工经验，指出了单面彩钢酚醛复合风管的制作放样、切割、成形、加固、连接、吊装等工艺过程及方法。
1 放样工艺过程放样之前，要充分解读风管施工图，确定空调设备及风管各部件的安装位置，确定各直风管及异型管的合理长度和数量、风管与空调设备及风管各部件的连接方式及风管的加固方式，核算板材及各种辅材的用量。
1.1 矩形直风管放样1.1.1 计算放样尺寸用板材制作矩形风管，风管标注的尺寸是指风管内边尺寸。
每块风管板料边都应切割成45度角斜坡，用四块风管板料组合成矩形风管。
当使用20mm厚的风管板材，每块风管板料两边应比风管内边长40mm。
矩形风管组合可采用一片法、U形二片法、L形二片法、四片法等。
使用不同组合方法放样尺寸不一样，按风管制作任务单规定的组合方式计算放样尺寸。
按计算的放样尺寸用钢直尺或钢卷尺在板材上丈量，用方铝合金靠尺和画笔在板材上画出板材切断、V形槽线、45度斜坡线。
矩形直管放样图一片法二片法三片法四片法1.1.2 T形矩形风管放样T形矩形风管由两根矩形直管组成。
按矩形直风管放样的方法，分别放样。
主管在设计位量开孔，开孔尺寸为对应支管边长。
用钢尺丈量，用画笔和方铝合金靠尺划出切断线、V 形槽线、45度斜坡线。
上下板弯侧板T型矩形弯管放样图1.1.3 矩形弯管的放样（弯头，S形弯管）矩形弯管一般由四块板组成。
先按设计要求，在板材上放出侧样板，然后测量侧板弯曲边的长度，按侧板弯曲边长度，放内外弧板长方形样。
画出切断线、45度斜坡线、压弯区线。
矩形弯管放样图侧板内外弧板1.1.4 矩形变径管的放样矩形变径管一般由四块板组成。
先按设计要求，在板材上对侧板放样，然后测量侧板变径边长度，按测量长度对上板放样。
双面铝箔酚醛复合风管施工工艺
空中华西村暖通工程酚醛复合风管施工工艺一、放样工艺过程1、细解风管施工图，确定空调设备及风管各部件的安装位置，将风管系统拆解为直；2、风管、弯、变径、三通、四通等等；3、确定各直风管及异型管的合理长度和数量；4、确定风管与空调设备及风管各部件的连接方式及相应的连接辅件；5、确定风管的加固方式；6、核算板材的用量；7、根据风管的拆分情况并结合主辅材配比表核算各种辅材的用量；8、矩形直风管放样（1）计算放样尺寸：用板材制作矩形风管，风管标注的尺寸是指风管内边尺寸。
每块风管板料边都应切割成45度角斜坡，用四块风管板料组合成矩形风管。
当使用20mm厚的风管板材，每块风管板料两边应比风管内边长40mm。
矩形风管组合可采用一片法; U形二片法; L形二片法; 四片法。
使用不同组合方法放样尺寸不一样，按风管制作任务单规定的组合方式计算放样尺寸。
（2）按计算的放样尺寸用钢直尺或钢卷尺在板材上丈量，用方铝合金靠尺和画笔在板材上画出板材切断、V形槽线、45度斜坡线。
9、T形矩形风管放样T形矩形风管由两根矩形直管组成。
按矩形直风管放样的方法，分别放样。
主管在设计位量开孔，开孔尺寸为对应支管边长。
用钢尺丈量，用画笔和方铝合金靠尺划出切断线、V 形槽线、45度斜坡线。
10、矩形弯管的放样（弯头，S形弯管）矩形弯管一般由四块板组成。
先按设计要求，在板材上放出侧样板，然后测量侧板弯曲边的长度，按侧板弯曲边长度，放内外弧板长方形样。
画出切断线、45度斜坡线、压弯区线。
11、矩形变径管的放样(靴形管)矩形变径管一般由四块板组成。
先按设计要求，在板材上对侧板放样，然后测量侧板变径边长度，按测量长度对上板放样。
画出切断线、45度斜坡线、压弯处线或V形槽线。
12、矩形分叉管的放样分叉管种类很多。
现按r形分叉管说明放样方法。
首先对风管上下盖板放样，放样见下图。
测量内弧管板长度，并放样，再测量外弧管板长度并放样。
画出切断线、45度斜坡线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
酚醛铝箔复合风管制作安装施工工法1 前言目前国内通风空调管道材料以镀锌钢板为主，管道外有时覆盖玻璃棉、聚乙烯泡沫塑料或橡胶海绵等保温层。
这种传统风管安装工期长、制作成本高、自身重量大、隔热性能和外观较差，使得中央空调的使用者和设计者都迫切希望新型风管材料的出现。
酚醛铝箔复合板是酚醛泡沫板与铝箔复合制成夹芯板。
现场按设计规格尺寸加工，成型，一次吊装，无须再加保温层。
酚醛铝箔复合风管系统其具有优异的防火性能、优良的绝热性能、抗腐蚀抗老化、隔音性能良好、质量轻及施工方便，取得明显的社会效益和经济效益。
2 工法特点2.0.1 规范化施工，便捷快速，降低材料成本，体现了标准工艺的先进性和科学性。
2.0.2 酚醛铝箔复合风管制作安装工艺方法严格、认真，观感好，重量轻，方便吊装。
3 适用范围本工法适用于低、中、高（2000Pa）压空调系统及潮湿环境的工民用建筑、酒店、医院、写字楼以及其它特殊要求场所的通风与空调酚醛铝箔复合风管施工。
酚醛铝箔复合风管矩形风管边长宜为120≦L≦3000，且其长边与短边之比不大于4：1。
4 工艺原理以铝箔复合酚醛保温板为主材，采用专用制作工具，在施工现场根据酚醛铝箔复合风管的物理性能与化学特性，方便快捷地对铝铂复合酚醛保温板进行裁切、粘接拼接、在风管内接缝涂密封胶，制作成的通风管道，然后通过专用法兰与其它部、配件组成风管系统。
酚醛风管以内边长为标注尺寸。
5 主要工艺流程及操作要点5.1 施工工艺流程准备工作→风管制作→风管连接→吊装→检测5.2 操作要点5.2.1 准备工作施工前准备一整套专用施工工具，制作工作平台。
对施工人员进行现场技术交底、安全交底。
分解风管施工图，确定空调设备及风管各部件的安装位置，将风管系统拆解为直风管、弯头、变径、三通、四通等等；确定各直风管及异型管的合理长度和数量；确定风管与空调设备及风管各部件的连接方式及相应的连接辅件；确定风管的加固方式；核算板材的用量；根据风管的拆分情况并结合主辅材配比表核算各种辅材的用量。
由于酚醛泡沫板材尺寸为4000×1200㎜及2000×1200(长×宽)两种，而设计风管的规格尺寸各式各样，所以在划线过程中应精确计算、合理地划线、切割下料是降低材料损耗的关键。
5.2.2 风管制作风管制作流程:放样→切割、压弯→成形→加固1放样1)矩形直风管放样。
一般复合板材供货板宽为1200mm，长度为4m，根据风管边长尺寸及板材宽度，矩形直风管的放样采用如图5.2.2-1所示的组合方法。
A和B随板材厚度而变化，(B=2A)使用不同组合方法放样尺寸不一样，按风管制作任务单规定的组合方式计算放样尺寸。
按计算的放样尺寸用钢直尺或钢卷尺在板材上丈量，用方铝合金靠尺和画笔在板材上画出板材切断、V形槽线、45度斜坡线。
图5.2.2 -1 矩形风管放样图2)T形矩形风管放样。
T形矩形风管由两根矩形直管组成。
按矩形直风管放样的方法，分别放样。
主管在设计位量开孔，开孔尺寸为对应支管边长。
用钢尺丈量，用画笔和方铝合金靠尺划出切断线、V形槽线、45度斜坡线，如图5.2.2-2所示。
5.2.2-2 T型矩形风管放样图3)矩形弯管的放样（弯头，S形弯管）。
矩形弯管一般由四块板组成。
先按设计要求，在板材上放出侧样板，然后测量侧板弯曲边的长度，按侧板弯曲边长度，放内外弧板长方形样。
画出切断线、45度斜坡线、压弯区线，如图5.2.2-3所示。
图5.2.2-3 矩形弯管放样图4)矩形变径管的放样(靴形管)。
矩形变径管一般由四块板组成。
先按设计要求，在板材上对侧板放样，然后测量侧板变径边长度，按测量长度对上板放样。
画出切断线、45度斜坡线、压弯处线或V形槽线，如图5.2.2-4所示。
图5.2.2-4 矩形变径管放样图5)矩形分叉管的放样。
分叉管种类很多。
现按r形分叉管说明放样方法。
首先对风管上下盖板放样，放样见下图。
测量内弧管板长度，并放样，再测量外弧管板长度并放样。
画出切断线、45度斜坡线，如图5.2.2-5所示。
图5.2.2-5 矩形分叉管放样图2 切割、压弯1)检查风管板材放样是否符合风管制作任务单的要求，划线是否正确，板材有否损坏。
检查刀具刀片安装是否牢固。
检查刀片伸出高度是否符合要求。
直刀刨刀片伸出高度应能切断板材，不伤桌面地毯；单刀刨刀片和双刀刨刀片伸出高度应能切断上层铝箔和芯材，不伤下层铝箔。
双刀刨两刀间距约2mm。
按切边要求选择左45°单刀刨或右45°单刀刨。
将板材放置在工作台上，方铝合金靠尺平行固定在恰当位置。
手持刀具，将刀具基准边靠紧方铝合金靠尺，刨面压紧板材，刀具基准线对准放样线，向前推或向后拉刀具，直刀刨将板材切断；单刀刨将板材切边；双刀刨将板材开槽。
角度切割时，要求工具的刀片安装时向左或向右倾斜45°，以便切出的“V”型槽口成90°，便于折成直角。
切割时刀具要紧贴靠尺以保证切口平直并防止切割尺寸误差。
板材切断成单块风管板后，将风管板编号，以防不同风管的风管板搞错。
2)对于弯曲面的板材，将切割下料后的板材用压弯机在压弯区内压弯。
扎压风管曲面时，扎压间距一般在30～70cm之间。
内弧半径小于150mm时，扎压间距为30mm；内弧半径在150～300mm时，扎压间距为35～50mm；内弧半径大于300mm时，扎压间距为50～70mm。
扎压深度不宜超过5mm。
板材压弯利用折弯机在所需的压弯处扎压，使板材出现“V”形凹槽。
板材弯曲成形后，它与主板的接缝要尽可能紧密，这样便于风管的粘接成形，且粘接牢固。
3 成形按风管制作任务单检查风管面板是否符合设计要求。
清洁板材切割面的粉末，清除油渍、水渍、灰尘。
用毛刷在切割面上涂刷胶粘剂。
待涂胶不粘手时，将风管面板按设计要求粘合，并用刮板压平。
对难以刮平的部分，可用木锤轻轻锤平。
检查板材接缝粘接是否达到质量标准。
清洁板材需粘接压敏铝箔胶带的表面。
在板材接缝处从一端至另一端按对中位置粘上压敏铝箔胶带。
压敏铝箔胶带粘在一边的宽度不小于20mm。
用塑料刮板，刮平胶带，使胶带粘接牢固。
清洁待施胶的风管内四角边。
用密封胶枪在风管角边均匀施胶。
密封胶封堵后，压实。
用钢尺和角尺检查粘接成形的风管质量。
4 加固风管的加固有两种方法。
一种是角加固，一种是平面加固。
风管边长＞400mm时采用平面加固；250≤边长≦400mm时采用角加固。
1)平面加固是将加固支撑按需加强风管的边长用砂轮切割机下料，切断DN15镀锌管。
在镀锌管两端，各放入60mm长圆木条。
用夹钳将圆木条固定在镀锌管两端。
按设计要求用钢尺在风管面确定加强点。
加固方法见图5.2.2-6。
边长≧2000mm需增加外加固，外加固采用∠30*3以上角钢制作成抱箍状，箍紧风管。
图5.2.2-6 平面加固示意图2)风管角加固是在风管四角粘贴厚度0.75mm以上的镀锌直角垫片，直角垫片的宽度与风管板材厚度相等，边长不小于55mm ，如图5.2.2-7所示。
图5.2.2-7 角加固示意图5.2.3 风管连接1 酚醛铝箔复合板风管管段连接，以及风管与阀部件、设备连接的基本形式如表5.2.3所示。
表5.2.3 风管与阀部件、设备连接的基本形式连接方式附件材料适用范围45°角粘接铝箔胶带b≤500mm槽形插件连接PVC低压风管b≤2000mm 中、高压风管b≤1600mm工形插件连接PVC低压风管b≤2000mm中、高压风管b≤1600mm 铝合金b≤3000mm“H”连接法兰PVC、铝合金用于风管与阀部件、设备连接注：1 在选用PVC及铝合金成形连接件时，应注意连接件壁厚，插接法兰件的壁厚应大于或等于1.5mm。
风管管板与法兰（或其他连接件）采用插接连接时，管板厚度与法兰（或其他连接件）槽宽度应有0.1mm～0.5mm的过盈量，插件面应涂满胶粘剂。
法兰四角接头处应平整，不平度应小于或等于1.5mm，接头处的内边应填密封胶。
低压风管边长大于2000mm、中高压风管边长大于1500mm时，风管法兰应采用铝合金材料。
2 b为内边长。
2 主风管与支风管的连接主风管上直接开口连接支风管可采用90°连接件或其他专用连接件，连接件四角处应涂抹密封胶。
当支管边长不大于500mm，也可采用切45°坡口直接连接。
如图5.2.3-1。
主风管与支风管的连接图5.2.3-13 管与柔性风管的连接主风管与柔性风管的连接应注意将环状止口顶在复合板上，再扳边固定，如图5.2.3-2所示。
图5.2.3-2 主风管与柔性风管连接4 风管与部件的连接方式，采用“F”法兰连接，如图5.2.3-3所示。
图5.2.3-3 风管与部件连接5.2.4 风管吊装安装前依施工图的要求，确定风管走向、标高；检查风管按分段尺寸制作成形后，要按系统编号并标记，以便安装；风管的尺寸，法兰安装是否正确；风管及法兰制作允许偏差是否符合规定；风管安装前应清除其内、外表面粉尘及管内杂物。
按设计要求在风管承重材料上钻膨胀套孔。
用全丝螺丝制作吊杆。
吊杆按吊装高度要求，用砂轮切割机下料，安装吊杆。
按设计要求对横担下料、钻孔，并做好防腐处理。
吊装风管，在风管下安装横担和防震垫，用平垫、弹垫、螺母固定横担。
按设计要求安装连接风管、通风系统部件。
对金属法兰和金属通风部件做绝热处理。
5.2.5风管修复风管在搬运、安装过程受到偶然的碰撞会引起损坏。
根据风管损坏程度有不同的修复方法。
风管表面铝箔凹痕和刮痕，可以通过表面修平或重新粘贴新的铝箔胶带修复；风管壁产生孔洞比较大时，将孔洞45°切割方块后，再按相等的方块封堵，粘接缝粘贴铝箔胶带；风管壁产生小孔洞可用玻璃胶封堵，再粘贴铝箔胶带；法兰处断裂时，距法兰处300mm切割下来，增补一节短管。
5.2.6 检测风管制作与风管系统安装完毕后,按分项工程质量检验程序和要求分别进行质量检查验收。
风管耐压强度应符合《通风管道技术规程》（JGJ141-2004）附录A《风管耐压强度及漏风量测试方法》的规定。
漏光法检验和漏风量试验方法按《通风空调工程施工质量验收规范》（GB50243-2002）规定实施。
5.3 劳动组织劳动组织见表5.3。
工序放样切割成形加固风管连接吊装试运行人数 2 2 2 2 2 4 26 材料与设备6.1 材料要求6.1.1 酚醛铝箔复合板应符合相关技术参数，参见表6.1.1。
表6.1.1 酚醛铝箔复合板相关技术参数项目检验值备注项目检验值备注密度45-70Kg/M3 平均烟气温度90℃GB/T8625-88 压缩强度448KPa GB8813-1988 安全性能达到不然A级GB8624-1997 吸水率 3.7% GB8810-1988 烟密度等级2(技术指标≦15) GB/T8627-1999 尺寸稳定性0.66% GB8811-1988 烟气毒(Lco)mg/L 符合要求GA132-1996 导热系数0.028w/(m.K)GB/T10294-1988 －－－6.1.2 PVC连接件的燃烧性能应达到难燃B1级等级。
