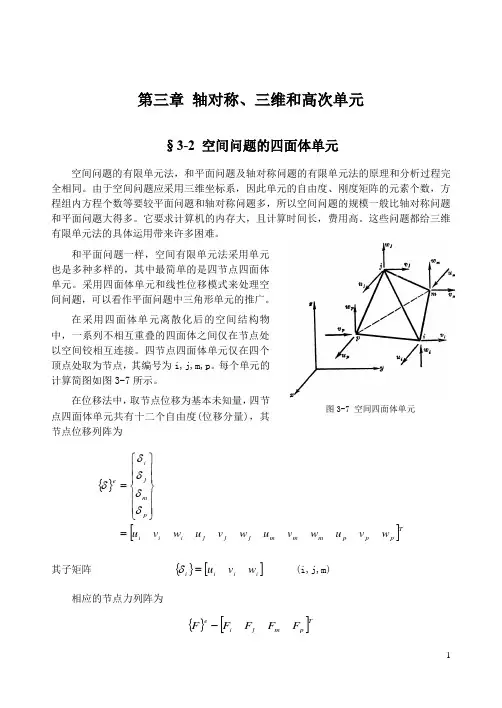

第三章 轴对称、三维和高次单元§ 3-2空间问题的四面体单元空间问题的有限单元法,和平面问题及轴对称问题的有限单元法的原理和分析过程完 全相同。

由于空间问题应采用三维坐标系,因此单元的自由度、刚度矩阵的元素个数,方 程组内方程个数等要较平面问题和轴对称问题多,所以空间问题的规模一般比轴对称问题 和平面问题大得多。

它要求计算机的内存大,且计算时间长,费用高。

这些问题都给三维 有限单元法的具体运用带来许多困难。

和平面问题一样,空间有限单元法采用单元 也是多种多样的,其中最简单的是四节点四面体 单元。

采用四面体单元和线性位移模式来处理空 间问题,可以看作平面问题中三角形单元的推广。

在采用四面体单元离散化后的空间结构物 中,一系列不相互重叠的四面体之间仅在节点处 以空间铰相互连接。

四节点四面体单元仅在四个 顶点处取为节点,其编号为i,j,m,p 。

每个单元的 计算简图如图3-7所示。

在位移法中,取节点位移为基本未知量,四 节点四面体单元共有十二个自由度 (位移分量),其节点位移列阵为U i V i W i (i,j,m)相应的节点力列阵为U i Viw i U j V j w jU mTW m U p V p W p其子矩阵图3-7空间四面体单元F i F j F m F p其子矩阵F i U i V i w一、单元法位移函数结构中各点的位移是坐标 X 、y 、z 的函数。

当单元足够小时, 单元内各点的位移可用 简单的线性多项式来近似描述, 即u1 2 X3y 4Zv56 X7y 8Z(3-49)w0 10Xny12Z曰2,…,12是卜二个待定系数,它们可由单元的节点位移和坐标确定。

假定节 点 i,j,m,p 的坐标分别为(x i y i Z i )、、(xj y j z j )、(X m将它们代入 (3-49)式的第一式可得各个节点在X 方向的位移U i1 2X i 3Y i4Zu j1 2X j3Y j4Z jU m 1 2X m 3Y m 4 Z mU p12X p3Y p4 Z p解上述线性方程组,可得到1 ,2 ,3 ,4 , 再代入U6V[(a i bXcy d i Z)U i (a jb j x(a m b m X C m yd m z)U m(a p b p X C(3-50)y d p Z )U p ] 1 X i Y i Z i 1 X j y j Z j 1 X m y m Z m1X PY PZ P(3-52)(3-50)式,得y m Z m)、(X p y p Z p ),5y 3)5 (3-51)式中1 ,其中V 为四面体ijmp 的体积,a,b i ,…,c p ,d P 为系数。
