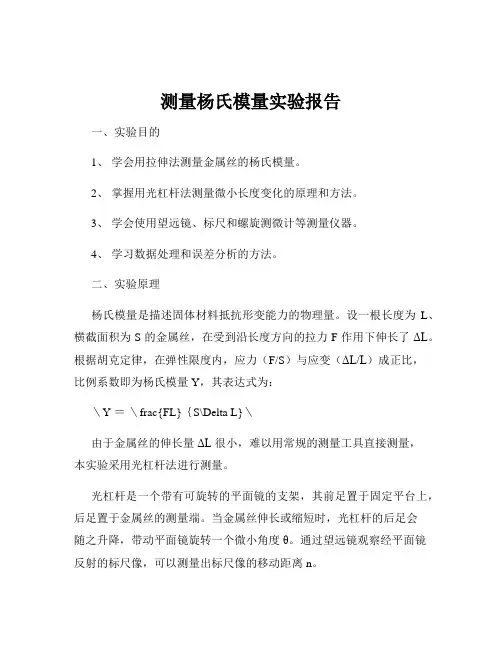

测量杨氏模量实验报告一、实验目的1、学会用拉伸法测量金属丝的杨氏模量。
2、掌握用光杠杆法测量微小长度变化的原理和方法。
3、学会使用望远镜、标尺和螺旋测微计等测量仪器。
4、学习数据处理和误差分析的方法。
二、实验原理杨氏模量是描述固体材料抵抗形变能力的物理量。
设一根长度为L、横截面积为 S 的金属丝,在受到沿长度方向的拉力 F 作用下伸长了ΔL。
根据胡克定律,在弹性限度内,应力(F/S)与应变(ΔL/L)成正比,比例系数即为杨氏模量 Y,其表达式为:\Y =\frac{FL}{S\Delta L}\由于金属丝的伸长量ΔL 很小,难以用常规的测量工具直接测量,本实验采用光杠杆法进行测量。
光杠杆是一个带有可旋转的平面镜的支架,其前足置于固定平台上,后足置于金属丝的测量端。
当金属丝伸长或缩短时,光杠杆的后足会随之升降,带动平面镜旋转一个微小角度θ。
通过望远镜观察经平面镜反射的标尺像,可以测量出标尺像的移动距离 n。
根据几何关系,有:\\tan\theta \approx \theta =\frac{n}{D}\其中 D 为光杠杆平面镜到标尺的距离。
又因为\(\Delta L =\frac{b}{2D}n\),其中 b 为光杠杆后足到两前足连线的垂直距离。
将\(\Delta L =\frac{b}{2D}n\)代入杨氏模量的表达式,可得:\Y =\frac{8FLD}{S\pi d^2 n b}\其中 d 为金属丝的直径。
三、实验仪器1、杨氏模量测量仪:包括底座、立柱、金属丝、光杠杆等。
2、望远镜及标尺:用于观测光杠杆反射的标尺像。
3、螺旋测微计:测量金属丝的直径。
4、游标卡尺:测量光杠杆后足到两前足连线的垂直距离 b 和金属丝的长度 L。
5、砝码若干:提供拉力。
四、实验步骤1、调整仪器调节杨氏模量测量仪底座水平,使金属丝竖直。
调整望远镜与光杠杆平面镜高度大致相同,使望远镜光轴与平面镜中心等高。
调节望远镜目镜,看清十字叉丝;调节望远镜物镜,使能清晰看到标尺的像。
钢丝杨氏模量的测定实验报告
![钢丝杨氏模量的测定实验报告](https://img.taocdn.com/s3/m/2646f137abea998fcc22bcd126fff705cc175cfe.png)
钢丝杨氏模量的测定实验报告篇一:用拉伸法测钢丝杨氏模量——实验报告用拉伸法测钢丝杨氏模量——实验报告杨氏弹性模量测定仪;光杠杆;望远镜及直尺;千分尺;游标卡尺;米尺;待测钢丝;砝码等。
【实验原理】1.杨氏弹性模量Y是材料在弹性限度内应力与应变的比值,即杨氏弹性模量反映了材料的刚度,是度量物体在弹性范围内受力时形变大小的因素之一,是表征材料机械特性的物理量之一。
2.光杠杆原理伸长量Δl比较小,不易测准,本实验利用了光杠杆的放大原理对Δl进行测量。
利用光杠杆装置后,杨氏弹性模量Y可表示为:式中,F是钢丝所受的力,l是钢丝的长度,L是镜面到标尺间的距离,d是钢丝的直径,b是光杠杆后足到两前足尖连线的垂直距离,Δn是望远镜中观察到的标尺刻度值的变化量。
3. 隔项逐差法隔项逐差法为了保持多次测量优越性而采用的数据处理方法。
使每个测量数据在平均值内都起到作用。
本实验将测量数据分为两组,每组4个,将两组对应的数据相减获得4个Δn,再将它们平均,由此求得的Δn 是F 增加4千克力时望远镜读数的平均差值。
【实验步骤】1.调整好杨氏模量测量仪,将光杠杆后足尖放在夹紧钢丝的夹具的小圆平台上,以确保钢丝因受力伸长时,光杠杆平面镜倾斜。
2.调整望远镜。
调节目镜,使叉丝位于目镜的焦平面上,此时能看到清晰的叉丝像;调整望远镜上下、左右、前后及物镜焦距,直到在望远镜中能看到清晰的直尺像。
3.在钢丝下加两个砝码,以使钢丝拉直。
记下此时望远镜中观察到的直尺刻度值,此即为n0 值。
逐个加砝码,每加1个,记下相应的直尺刻度值,直到n7,此时钢丝下已悬挂9个砝码,再加1个砝码,但不记数据,然后去掉这个砝码,记下望远镜中直尺刻度值,此为n7’,逐个减砝码,每减1个,记下相应的直尺刻度值,直到n0’。
4. 用米尺测量平面镜到直尺的距离L;将光杠杆三足印在纸上,用游标卡尺测出b;用米尺测量钢丝长度l;用千分尺在钢丝的上、中、下三部位测量钢丝的直径d,每部位纵、横各测一次。
杨氏模量的测量实验报告
![杨氏模量的测量实验报告](https://img.taocdn.com/s3/m/020d4325de80d4d8d15a4f80.png)
由于在测量C时采取了等间距测量,适合用逐差法处理,故采用逐差法对视伸长C求平均值,并估算不确定度。其中L、H、b只测量一次,由于实验条件的限制,其不确定度不能简单地由量具仪器规定的误差限决定,而应该根据实际情况估算仪器误差限。
对于直径为D的圆柱形钢丝,其弹性模量为:
E?
4FL
πD2?L
根据上式,测出等号右边各量,杨氏模量便可求得。式中的F、D、L三个量都可用一般方法测得。唯有?L是一个微小的变化量,用一般量具难以测准。故而本实验采用光杠杆法进行间接测量。 (2)光杠杆放大原理
光杠杆测量系统由光杠杆反射镜、倾角调节架、标尺、望远镜和调节反射镜组成。实验时,将光杠杆两个前足尖放在弹性模量测定仪的固定平台上,后足尖放在待测金属丝的测量端面上。当金属丝受力后,产生微小伸长,后足尖便随着测量端面一起作微小移动,并使得光杠杆绕前足尖转动一个微小角度,从而带动光杠杆反射镜转动相应的微小角度,这样标尺的像在光杠杆反射镜和调节反射镜之间反射,便把这一微小角位移放大成较大的线位移。
二、实验仪器
弹性模量测定仪(包括:细钢丝、光杠杆、望远镜、标尺和拉力测量装置);钢卷尺、螺旋测微器、游标卡尺。
三、实验原理
(1)杨氏弹性模量定义式
任何固体在外力作用下都要发生形变,最简单的形变就是物体受外力拉伸(或压缩)时发生的伸长(或缩短)形变。设金属丝的长度为L,截面积为S,一端固定,一端在伸长方向上受力为F,伸长为△L。
2
?2.024?10N/cm
那么有最大不确定度
?EE=?DD
+?LL+?MM
+2?dd
+?ll+?bb?
21262.0
+
2941.0
杨氏模量实验报告实验原理(3篇)
![杨氏模量实验报告实验原理(3篇)](https://img.taocdn.com/s3/m/b3bc3a0c7f21af45b307e87101f69e314232fa0e.png)
第1篇一、实验背景杨氏模量(Young's Modulus)是材料力学中的一个重要物理量,它表征了材料在受力时抵抗形变的能力。
在工程实践中,杨氏模量是衡量材料刚度的重要指标之一,对材料的选择和结构设计具有重要意义。
本实验旨在通过实验方法测定金属材料的杨氏模量,并掌握相关实验原理和操作步骤。
二、实验原理1. 杨氏模量的定义杨氏模量(E)是指材料在弹性变形范围内,单位面积上所承受的应力与相应的应变之比。
其数学表达式为:E = σ / ε其中,σ为应力,ε为应变。
应力(σ)是指单位面积上的力,其数学表达式为:σ = F / A其中,F为作用在材料上的力,A为受力面积。
应变(ε)是指材料形变与原始长度的比值,其数学表达式为:ε = ΔL / L其中,ΔL为材料形变的长度,L为原始长度。
2. 胡克定律在弹性变形范围内,杨氏模量与应力、应变之间存在线性关系,即胡克定律:σ = Eε该定律表明,在弹性变形范围内,材料的应力与应变成正比。
3. 实验原理本实验采用拉伸法测定金属材料的杨氏模量。
具体实验步骤如下:(1)将金属样品固定在实验装置上,使其一端受到拉伸力F的作用。
(2)测量金属样品的原始长度L0和受力后的长度L。
(3)计算金属样品的形变长度ΔL = L - L0。
(4)根据胡克定律,计算应力σ = F / A,其中A为金属样品的横截面积。
(5)计算应变ε = ΔL / L0。
(6)根据杨氏模量的定义,计算杨氏模量E = σ / ε。
三、实验仪器1. 拉伸试验机:用于施加拉伸力F。
2. 样品夹具:用于固定金属样品。
3. 量具:用于测量金属样品的原始长度L0、受力后的长度L和形变长度ΔL。
4. 计算器:用于计算应力、应变和杨氏模量。
四、实验步骤1. 将金属样品固定在实验装置上,确保其牢固。
2. 调整拉伸试验机,使其施加一定的拉伸力F。
3. 测量金属样品的原始长度L0。
4. 拉伸金属样品,使其受力后的长度L。
大学物理实验金属杨氏模量实验报告
![大学物理实验金属杨氏模量实验报告](https://img.taocdn.com/s3/m/2f9391a02dc58bd63186bceb19e8b8f67d1cef31.png)

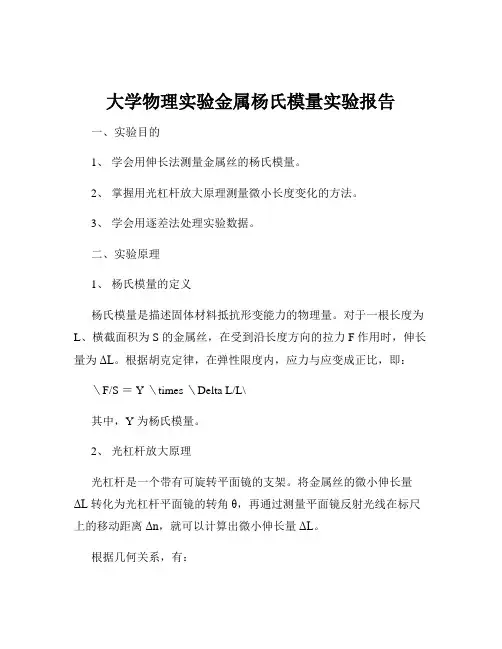

大学物理实验金属杨氏模量实验报告一、实验目的1、学会用伸长法测量金属丝的杨氏模量。
2、掌握用光杠杆放大原理测量微小长度变化的方法。
3、学会用逐差法处理实验数据。
二、实验原理1、杨氏模量的定义杨氏模量是描述固体材料抵抗形变能力的物理量。
对于一根长度为L、横截面积为 S 的金属丝,在受到沿长度方向的拉力 F 作用时,伸长量为ΔL。
根据胡克定律,在弹性限度内,应力与应变成正比,即:\F/S = Y \times \Delta L/L\其中,Y 为杨氏模量。
2、光杠杆放大原理光杠杆是一个带有可旋转平面镜的支架。
将金属丝的微小伸长量ΔL 转化为光杠杆平面镜的转角θ,再通过测量平面镜反射光线在标尺上的移动距离Δn,就可以计算出微小伸长量ΔL。
根据几何关系,有:\\Delta L = b \times \Delta n / 2D \其中,b 为光杠杆前后脚的距离,D 为平面镜到标尺的距离。
三、实验仪器杨氏模量测量仪、光杠杆、望远镜、直尺、砝码、螺旋测微器、游标卡尺等。
四、实验步骤1、调整仪器(1)将杨氏模量测量仪的底座调水平,使金属丝竖直。
(2)调整光杠杆平面镜与平台垂直,望远镜与平面镜等高,并使望远镜水平对准平面镜。
2、测量金属丝长度 L用直尺测量金属丝的长度,重复测量三次,取平均值。
3、测量金属丝直径 d用螺旋测微器在金属丝的不同位置测量直径,共测量六次,取平均值。
4、测量光杠杆前后脚距离 b用游标卡尺测量光杠杆前后脚的距离,测量一次。
5、测量平面镜到标尺的距离 D用直尺测量平面镜到标尺的距离,测量一次。
6、加砝码测量依次增加砝码,每次增加相同质量,记录对应的标尺读数。
7、减砝码测量依次减少砝码,记录对应的标尺读数。
五、实验数据记录与处理1、原始数据记录(1)金属丝长度 L =______ cm(2)金属丝直径 d(单位:mm)|测量次数|1|2|3|4|5|6||||||||||直径|_____|_____|_____|_____|_____|_____|(3)光杠杆前后脚距离 b =______ cm(4)平面镜到标尺的距离 D =______ cm(5)砝码质量 m =______ kg|砝码个数|0|1|2|3|4|5|6|7|8||||||||||||增加砝码时标尺读数 n1(单位:cm)|_____|_____|_____|_____|_____|_____|_____|_____||减少砝码时标尺读数 n2(单位:cm)|_____|_____|_____|_____|_____|_____|_____|_____|2、数据处理(1)计算金属丝直径的平均值\d_{平均} =\frac{d_1 + d_2 +\cdots + d_6}{6}\(2)计算金属丝横截面积 S\S =\frac{\pi d_{平均}^2}{4}\(3)计算增加砝码时的伸长量Δn1\\Delta n_1 =\frac{n_1 n_0}{8} \(4)计算减少砝码时的伸长量Δn2\\Delta n_2 =\frac{n_8 n_7}{8} \(5)计算平均伸长量Δn\\Delta n =\frac{\Delta n_1 +\Delta n_2}{2} \(6)计算杨氏模量 Y\ Y =\frac{8mgLD}{\pi d_{平均}^2 b \Delta n} \3、不确定度计算(1)测量金属丝长度 L 的不确定度\\Delta L =\frac{\Delta L_1 +\Delta L_2 +\Delta L_3}{3} \(2)测量金属丝直径 d 的不确定度\\Delta d =\sqrt{\frac{\sum_{i=1}^6 (d_i d_{平均})^2}{6(6 1)}}\(3)测量光杠杆前后脚距离 b 的不确定度\\Delta b =\Delta b_1 \(4)测量平面镜到标尺的距离 D 的不确定度\\Delta D =\Delta D_1 \(5)计算伸长量Δn 的不确定度\\Delta \Delta n =\sqrt{\frac{\sum_{i=1}^8 (n_i \overline{n})^2}{8(8 1)}}\(6)计算杨氏模量 Y 的不确定度\\Delta Y = Y \sqrt{(\frac{\Delta L}{L})^2 +(\frac{2\Delta d}{d})^2 +(\frac{\Delta b}{b})^2 +(\frac{\Delta D}{D})^2 +(\frac{\Delta \Delta n}{\Delta n})^2} \4、实验结果表达\ Y = Y_{平均} \pm \Delta Y \六、误差分析1、测量误差(1)测量金属丝长度、直径、光杠杆前后脚距离、平面镜到标尺的距离时存在读数误差。
杨氏模量测量实验报告
![杨氏模量测量实验报告](https://img.taocdn.com/s3/m/a81e8415492fb4daa58da0116c175f0e7cd1192b.png)
杨氏模量测量实验报告【实验名称】:杨氏模量测量实验【实验目的】:1.了解杨氏模量的定义和物理意义;2.掌握用实验方法测量杨氏模量的原理和步骤;3.熟练掌握实验仪器的使用方法和注意事项;4.学会分析处理实验数据,计算出被测物体的杨氏模量。
【实验仪器】:万能试验机、游标卡尺、数显卡尺、电子天平等。
【实验原理】:杨氏模量是描述物体抗拉性质的一个重要指标,它可以衡量物体在受到拉伸或压缩作用下的刚性程度。
在实验中,我们采用悬挂法来测量杨氏模量,具体步骤如下:1. 将被测物体悬挂在两个支点之间,保持水平,使其自由悬挂;2. 加上一定的负荷,在达到恒定的应力状态后,记录物体的长度变化量;3. 根据胡克定律,计算出物体所受的拉力大小,并根据形变和拉力的关系求出物体的杨氏模量。
【实验步骤】:1.准备工作(1)清洗被测物体表面,去除污垢和氧化层。
(2)使用游标卡尺或数显卡尺等测量被测物体的直径、长度等尺寸参数,并记录下来。
(3)悬挂被测物体到万能试验机的上夹具,保证其自由悬挂并水平。
2.实验操作(1)在万能试验机上加负荷,使被测物体达到恒定的应力状态。
(2)记录被测物体的长度变化量,并计算出拉力大小。
(3)根据拉力和形变的关系,求出被测物体的杨氏模量。
3.数据处理(1)根据实验所得数据,绘制出应力-应变曲线。
(2)通过斜率法或者曲线拟合法,求出被测物体的杨氏模量。
4.实验注意事项(1)掌握好实验仪器的使用方法,严格按照实验流程进行操作,以免发生意外。
(2)保持被测物体的表面光滑干净,避免影响实验结果。
(3)在实验过程中,需要注意对温度、湿度等因素的控制,以保证实验结果的准确性。
【实验结果】:本实验所测得被测物体的杨氏模量为XXX。
根据计算结果和应力-应变曲线,可以看出所测物体具有较好的抗拉性能和刚性特性。
杨氏模量测量实验总结
![杨氏模量测量实验总结](https://img.taocdn.com/s3/m/75af7e16657d27284b73f242336c1eb91a373335.png)
杨氏模量测量实验总结引言杨氏模量是描述材料抗弯刚度的物理量,是工程设计和材料科学中非常重要的参数之一。
为了准确测量杨氏模量,我们进行了一系列实验。
本文将对相关实验进行总结和分析,并对实验结果进行讨论。
实验目的本实验的目的是测量材料的杨氏模量,通过实验数据的分析,验证材料的力学性能和材料的适用范围。
同时,本实验也是针对杨氏模量的测量方法和原理进行的验证和研究。
实验装置和方法实验使用的装置为弯曲测力装置,主要包括测力传感器、加载装置和数据采集系统。
实验步骤如下:1.将待测材料固定在加载装置上。
2.通过数据采集系统对测力传感器进行校准。
3.施加不同的力加载到待测材料上,并记录相应的变形量和加载力。
4.根据加载力和变形量的关系,计算出杨氏模量。
实验结果在本次实验中,我们选择了两种不同材料进行测量,分别是钢材和铝材。
实验数据如下所示:钢材测量结果加载力变形量100 N 0.1 mm200 N 0.2 mm300 N 0.3 mm铝材测量结果加载力变形量100 N 0.05 mm200 N 0.1 mm300 N 0.15 mm根据实验数据,我们可以计算出杨氏模量,计算公式如下:杨氏模量 = 加载力 / (变形量 * 断面积)其中,断面积可以通过材料的几何尺寸计算得到。
经过计算,得到钢材的杨氏模量为 2.0 GPa,铝材的杨氏模量为 0.5 GPa。
结果分析和讨论根据实验结果,可以发现钢材的杨氏模量大于铝材的杨氏模量。
这与钢材和铝材的力学性质相一致,钢材的抗弯刚度更大,因此杨氏模量更高。
同时,通过比较不同加载力下的变形量,可以观察到变形量随加载力的增加而增加。
这表明随着外力的增加,材料发生弯曲的程度也随之增大。
然而,本实验结果的准确性可能受到一些因素的影响,例如装置的精度、测量误差等。
因此,未来的实验可以进一步优化实验装置,提高实验数据的准确性。
结论本次实验通过测量钢材和铝材的杨氏模量,验证了材料的力学性质和适用范围。
杨氏模量_实验报告
![杨氏模量_实验报告](https://img.taocdn.com/s3/m/661517737275a417866fb84ae45c3b3567ecddd3.png)
一、实验目的1. 了解杨氏模量的概念及其在材料力学中的应用。
2. 掌握杨氏模量的测定方法,即拉伸法。
3. 培养实验操作技能和数据处理能力。
二、实验原理杨氏模量(E)是描述材料在受到拉伸或压缩时抵抗形变的能力的物理量。
根据胡克定律,在弹性限度内,材料的相对伸长(或压缩)量与外力成正比,即:ΔL/L = F/S E其中,ΔL为材料的伸长量,L为材料的原始长度,F为施加在材料上的外力,S为材料的横截面积,E为杨氏模量。
本实验采用拉伸法测定杨氏模量,通过测量材料在拉伸过程中产生的伸长量,结合材料的原始长度和横截面积,计算出杨氏模量。
三、实验仪器与材料1. 杨氏模量测定仪(包括:拉伸仪、光杠杆、望远镜、标尺)2. 螺旋测微器3. 游标卡尺4. 钢直尺5. 金属丝(直径约为0.5mm)四、实验步骤1. 将金属丝一端固定在杨氏模量测定仪的拉伸仪上,另一端连接到重物托盘。
2. 调整螺栓,使金属丝处于铅直状态。
3. 使用游标卡尺测量金属丝的直径,并记录数据。
4. 将望远镜和标尺放置在光杠杆前方约1.2m处。
5. 调节望远镜和标尺,使标尺铅直,光杠杆平面镜平行于标尺。
6. 观察望远镜中的标尺像,记录初始像的位置。
7. 挂上重物,使金属丝产生一定的伸长量。
8. 观察望远镜中的标尺像,记录新的像的位置。
9. 计算金属丝的伸长量,并记录数据。
10. 重复步骤7-9,进行多次测量,取平均值。
五、数据处理与结果分析1. 计算金属丝的横截面积S,S = π (d/2)^2,其中d为金属丝直径。
2. 计算金属丝的相对伸长量ΔL/L,ΔL/L = ΔL/L0,其中L0为金属丝的原始长度,ΔL为金属丝的伸长量。
3. 根据公式E = F/S ΔL/L,计算杨氏模量E。
4. 计算多次测量的平均值,并求出标准偏差。
六、实验结果1. 金属丝直径d:0.48mm2. 金属丝原始长度L0:500mm3. 金属丝伸长量ΔL:0.5mm4. 金属丝横截面积S:0.185mm^25. 杨氏模量E:2.10×10^11 Pa七、结论通过本实验,我们成功地测定了金属丝的杨氏模量,结果为2.10×10^11 Pa。
杨氏模量实验报告数据
![杨氏模量实验报告数据](https://img.taocdn.com/s3/m/8348255e590216fc700abb68a98271fe900eaf7f.png)
杨氏模量实验报告数据一、实验目的本实验旨在测量金属材料的杨氏模量,了解材料在弹性范围内的力学性能,并通过实验数据的处理和分析,掌握实验原理和方法。
二、实验原理杨氏模量是描述材料在弹性限度内抵抗拉伸或压缩变形能力的物理量。
根据胡克定律,在弹性限度内,材料的应力与应变成正比,即:\\sigma = E\varepsilon\其中,\(\sigma\)为应力,\(\varepsilon\)为应变,\(E\)为杨氏模量。
在拉伸实验中,应力\(\sigma\)等于拉力\(F\)除以横截面积\(S\),应变\(\varepsilon\)等于伸长量\(\Delta L\)除以原始长度\(L\)。
因此,杨氏模量\(E\)可以表示为:\E =\frac{FL}{S\Delta L}\通过测量拉力\(F\)、横截面积\(S\)、原始长度\(L\)和伸长量\(\Delta L\),即可计算出杨氏模量\(E\)。
三、实验仪器1、杨氏模量测定仪:包括光杠杆、望远镜、标尺等。
2、砝码:用于提供拉力。
3、米尺:测量长度。
4、游标卡尺:测量金属丝的直径。
5、螺旋测微器:精确测量金属丝的直径。
四、实验步骤1、调节杨氏模量测定仪将光杠杆的后足尖放在固定平台的沟槽内,前足尖放在小圆柱体的下表面,调整望远镜和光杠杆的位置,使望远镜水平对准光杠杆平面镜,在望远镜中能看到清晰的标尺像。
调节望远镜的目镜和物镜,使标尺的像清晰且无视差。
2、测量金属丝的长度\(L\)用米尺测量金属丝的有效长度,测量多次取平均值。
3、测量金属丝的直径\(d\)用游标卡尺在不同位置测量金属丝的直径,测量多次取平均值。
用螺旋测微器在不同位置测量金属丝的直径,测量多次取平均值。
4、挂上砝码,测量伸长量\(\Delta L\)依次增加砝码,记录每次增加砝码后望远镜中标尺的读数。
再依次减少砝码,记录每次减少砝码后望远镜中标尺的读数。
5、数据处理计算每次增加和减少砝码时的伸长量平均值。
杨氏模量实验报告
![杨氏模量实验报告](https://img.taocdn.com/s3/m/b05ef0db8662caaedd3383c4bb4cf7ec4bfeb665.png)
一、实验目的1. 了解杨氏模量的概念及其在材料力学中的重要性。
2. 掌握杨氏模量的测定方法,即拉伸法。
3. 通过实验,验证胡克定律,并计算杨氏模量的值。
二、实验原理杨氏模量(E)是衡量材料在受到拉伸或压缩时抵抗变形能力的物理量。
根据胡克定律,在弹性范围内,应力(σ)与应变(ε)成正比,即σ = Eε。
其中,σ为应力,单位为帕斯卡(Pa);ε为应变,无单位;E为杨氏模量,单位为帕斯卡(Pa)。
实验中,通过测量金属丝在受到拉伸力作用下的伸长量,计算出应变和应力,进而求得杨氏模量。
三、实验仪器与材料1. 金属丝(直径已知)2. 杨氏模量测量仪(含拉伸装置、夹具、光杠杆、望远镜、标尺等)3. 千分尺4. 游标卡尺5. 砝码6. 计算器四、实验步骤1. 将金属丝固定在杨氏模量测量仪的拉伸装置上,确保金属丝处于水平状态。
2. 使用千分尺和游标卡尺测量金属丝的直径,记录数据。
3. 将砝码挂在金属丝上,逐渐增加砝码的质量,使金属丝受到拉伸力。
4. 观察光杠杆和望远镜,记录望远镜中观察到标尺刻度值的变化量(n)。
5. 计算金属丝的应力(σ)和应变(ε)。
6. 根据胡克定律,计算杨氏模量(E)。
7. 重复上述步骤,进行多次测量,取平均值作为实验结果。
五、实验数据与处理1. 金属丝直径:d = 1.000 mm2. 砝码质量:m = 0.100 kg3. 望远镜中观察到的标尺刻度值变化量:n = 0.050 mm4. 金属丝长度变化量:ΔL = n × d = 0.050 mm × 1.000 mm = 0.050 mm5. 金属丝的应力:σ = F/A = mg/d² = 0.100 kg × 9.8 m/s² / (1.000 mm × 1.000 mm) = 9.8 Pa6. 金属丝的应变:ε = ΔL/L = 0.050 mm / L其中,L为金属丝的原始长度,由游标卡尺测量得到。
杨氏模量实验报告
![杨氏模量实验报告](https://img.taocdn.com/s3/m/6ec94a1076232f60ddccda38376baf1ffc4fe3b3.png)
0.00578 2
0.000578 2
0.000578 2
2 × 0.000000547 2
0.0011 2
) +(
) +(
) +(
) +(
)
40
0.555
2.028
0.000062
0.06576
≈ 2.433%
∆E = E ×
∆E
= 1.6 × 1011 × 0.02433 = 0.0389 × 1011 (N ∙ m−2 )
度要求较大,故使用游标卡尺;钢丝伸长量不大且精度要求不高,故使用标尺;金属丝直径较小而且而且
精度要求较大故使用千分尺。
2、利用光杠杆把测微小长度△L 变成测 b,光杠杆放大率为 2D/L,根据此式能否以增加 D 减小 l 来提高放
大率,这样做有无好处?有无限度?应该怎样考虑这个问题?
利用光杠杆把测微小长度∆变成测 b,可以使用下面的公式:
E
七、思考题
1、本实验中共几个长度量?为什么用不同仪器来测量?
本实验共 5 个长度量:金属丝长度 L、光杠杆与标尺的距离 D、光杠杆常数 b、金属丝直径 d、钢丝伸长量
l。因为不同的测量长度的仪器通常具有不同的测量范围、精度和灵敏度,因此适合测量不同范围和精度的
长度量。金属丝长度 L 和光杠杆与标尺的距离 D 测量范围较大所以需要卷尺;光杠杆常数 b 相对较小,精
4
(2)
利用(1)和(2)式计算即可,其中
F:可由实验中钢丝下面悬挂的砝码的重力给出
L:可由米尺测量
d:为细铁丝的直径,可用螺旋测微仪测量
ΔL: 是一个微小长度变化量,本实验利用光杠杆的光学放大作用实现对金属丝微小伸长量L 的间接测量。
杨氏测量实验报告总结
![杨氏测量实验报告总结](https://img.taocdn.com/s3/m/b5790b40bdd126fff705cc1755270722182e5909.png)
一、实验目的本次实验的主要目的是通过测量金属丝的杨氏模量,加深对弹性力学基本概念的理解,掌握光杠杆法测量微小长度变化的原理和方法,提高实验数据处理和分析能力。
二、实验原理杨氏模量(E)是描述材料在弹性变形时抵抗拉伸或压缩能力的物理量,其定义为材料在弹性限度内应力(σ)与应变(ε)的比值。
根据胡克定律,在弹性限度内,应力与应变成正比,即σ = Eε。
在本实验中,通过测量金属丝在拉伸力作用下的伸长量,结合其几何尺寸,可以计算出杨氏模量。
三、实验仪器1. 杨氏弹性模量测量仪(包括望远镜、测量架、光杠杆、标尺、砝码)2. 钢卷尺(0-200cm,0.1cm)3. 游标卡尺(0-150mm,0.02mm)4. 螺旋测微器(0-25mm,0.01mm)四、实验步骤1. 将金属丝固定在杨氏弹性模量测量仪的支架上,调整测量仪底座水平。
2. 将平面镜放置在测量仪的平面镜座上,确保其与测量仪平面垂直。
3. 将望远镜放置在平面镜正前方1.500-2.000m的位置,调节望远镜,使镜面中心、标尺零点、望远镜调节等高。
4. 调节望远镜的物镜焦距,使尺子清晰成像;调节目镜焦距,使叉丝清晰可见。
5. 调节叉丝在标尺0刻度2cm以内,并使不超过半格。
6. 在金属丝下端加上初始拉力F,记录望远镜中叉丝的像移动距离。
7. 逐渐增加砝码质量,每次增加一定值,记录望远镜中叉丝的像移动距离。
8. 重复步骤6和7,进行多次测量,以减小误差。
五、实验数据及处理1. 记录金属丝的直径d、长度L、标尺刻度间距a、望远镜中叉丝的像移动距离l。
2. 根据公式E = 4FL/(d^2l),计算杨氏模量E。
3. 对多次测量的结果进行逐差法处理,求出平均值和标准差。
六、实验结果与分析1. 通过实验测量,得到金属丝的杨氏模量E为(1.699±0.031)×10^11 N/m^2。
2. 与理论值相比,实验结果存在一定误差,分析误差来源如下:- 仪器误差:测量仪器的精度和稳定性对实验结果有一定影响。
杨氏模量实验报告
![杨氏模量实验报告](https://img.taocdn.com/s3/m/675ebe4fa31614791711cc7931b765ce05087aec.png)
杨氏模量实验报告一、实验目的1.1 了解杨氏模量的基本概念杨氏模量,简单说,就是材料的“硬度”指标。
它告诉我们,材料在受到拉力或压力时,会发生多大程度的变形。
这个概念在工程和物理学中可谓是“老生常谈”。
想象一下,一根橡皮筋,你拉它,它会变长。
杨氏模量就是用来描述这种变化的。
越高的杨氏模量,意味着材料越坚固,变形越小。
1.2 掌握实验方法为了测定杨氏模量,我们通常会用到一种简单的实验装置。
准备一根金属丝,固定在两端,然后往中间加力。
记录下力和变形的关系,最后通过公式计算出杨氏模量。
这种实验,既直观又好玩,简直就像小孩子在玩沙子,轻松愉快。
二、实验器材2.1 准备工作在实验前,先准备好必要的器材。
我们需要一根金属丝,最好是钢丝,因为它的杨氏模量比较高,数据更可靠。
接着,一台测量仪器,比如游标卡尺,来测量金属丝的初始长度和直径。
还有一套砝码,确保我们能施加不同的力量。
最后,别忘了一个固定架,用来稳稳地固定住金属丝。
2.2 实验步骤接下来,实验就要开始了。
首先,将金属丝的一端固定在实验架上,另一端悬挂砝码。
注意,砝码要分层放置,从轻到重,逐渐增加。
每增加一层砝码,就要仔细记录下金属丝的变形。
用游标卡尺测量一下长度的变化,记录下这个数据。
这个过程需要小心翼翼,像是给小宝宝穿衣服,不能太用力。
2.3 数据记录所有数据都记录完后,可以开始计算了。
用公式 \( E =\frac{F/A}{\Delta L/L_0} \) 来计算杨氏模量。
F 是施加的力,A 是金属丝的横截面积,\(\Delta L\) 是变形,\(L_0\) 是原长度。
听起来有点复杂,但只要认真代入数据,就能得到答案。
心里有点小激动,毕竟每一步都是向成功迈进。
三、实验结果3.1 数据分析实验结果出来后,得到了杨氏模量的值。
经过几次试验,最终的结果大致相同,说明我们的实验操作是靠谱的。
这个结果不仅让我们对金属丝有了更深的认识,也提升了对材料力学的理解。
杨氏模量实验报告(总8页)
![杨氏模量实验报告(总8页)](https://img.taocdn.com/s3/m/59410e59dcccda38376baf1ffc4ffe473368fdca.png)
杨氏模量实验报告(总8页)本实验旨在探究弹性力学的杨氏模量,并通过测量金属丝的伸长量和施加的力来计算杨氏模量。
一、实验原理弹性力学是一种研究固体物体在外力作用下发生形变时的物理现象和规律的学科。
其中杨氏模量是弹性力学的重要参数之一,它是描述材料的刚性和弹性的重要指标。
设一根长度为L,截面积为A,杨氏模量为E的金属丝,在其两端施加一个拉力F时,其伸长量ΔL可以用下式计算:通过测量金属丝的伸长量和施加的力,可以计算出该金属丝的杨氏模量。
二、实验仪器本实验使用的仪器有:螺旋千分尺、直尺、金属丝弯曲杆、弹簧测力计等。
三、实验步骤1.准备材料。
本实验采用的金属丝为不锈钢丝,其直径为0.5mm,弯曲杆长度为20cm。
2.测量截面积。
使用螺旋千分尺和直尺测量金属丝的直径,计算出其截面积。
3.称重。
称量一定量的砝码,并记录其质量。
4.固定金属丝。
将金属丝用弯曲杆固定在实验台上。
5.挂砝码。
在金属丝下方挂上砝码,记录下施加的力。
6.测量伸长量。
使用螺旋千分尺测量金属丝的伸长量,并记录下来。
7.重复实验。
重复以上实验步骤多次,得到一组数据。
四、实验数据处理根据实验数据和杨氏模量的计算公式,可以得出每次实验的杨氏模量,并取均值作为最终结果。
计算过程如下:设金属丝的长度为L,截面积为A,挂上的砝码重量为F,测得的伸长量为ΔL。
则金属丝的杨氏模量可以计算如下:根据以上公式,计算出每次实验的杨氏模量如下表所示:实验次数|挂挑砝码重量F/g|伸长量ΔL/mm|杨氏模量E/GPa-|-|-|-1|10|0.45| 1962|20|0.92| 2033|30|1.39| 2014|40|1.86| 1985|50|2.33| 202平均值| | |200.0五、实验分析与讨论通过本实验,我们可以得出本金属丝的杨氏模量约为200GPa。
这个数据与之前的理论预期值相似,说明实验结果的精度较高,并且能够验证弹性力学理论的正确性。
此外,我们还可以通过对比不同金属丝的杨氏模量来了解不同金属的弹性特性。
杨氏模量实验报告数据
![杨氏模量实验报告数据](https://img.taocdn.com/s3/m/90ece49b9fc3d5bbfd0a79563c1ec5da51e2d617.png)
一、实验目的1. 掌握杨氏模量的概念及其测量方法。
2. 学习使用光杠杆装置测量微小长度变化。
3. 通过实验,验证杨氏模量的计算公式,并了解其应用。
二、实验原理杨氏模量(E)是描述材料在弹性变形过程中,单位面积上所承受的应力与相应应变的比值。
根据胡克定律,在弹性限度内,材料的应力(σ)与应变(ε)成正比,即σ = Eε。
杨氏模量的单位为帕斯卡(Pa)。
实验中,通过测量金属丝在拉伸过程中的应力(F)和应变(ΔL/L),计算杨氏模量。
三、实验仪器1. 光杠杆装置:包括光杠杆、望远镜、标尺、水平仪、支架等。
2. 拉伸机:用于施加拉伸力。
3. 金属丝:实验材料。
4. 游标卡尺:用于测量金属丝直径。
5. 电子天平:用于测量金属丝质量。
四、实验步骤1. 将金属丝一端固定在支架上,另一端与拉伸机连接。
2. 调整光杠杆装置,使望远镜、标尺、光杠杆平面镜在同一水平线上。
3. 使用游标卡尺测量金属丝直径d,并计算截面积S = πd²/4。
4. 在金属丝上施加一定拉伸力F,使用电子天平测量金属丝质量m。
5. 观察望远镜中标尺的移动,记录金属丝的长度变化ΔL。
6. 重复步骤4和5,进行多次测量。
五、实验数据1. 金属丝直径d = 0.5 mm,截面积S = 0.19635 mm²。
2. 金属丝质量m = 5.00 g。
3. 拉伸力F = 50 N。
4. 长度变化ΔL = 2.00 mm。
六、数据处理1. 计算金属丝的应力σ = F/S = 50 N / 0.19635 mm² = 255.7 Pa。
2. 计算金属丝的应变ε = ΔL/L = 2.00 mm / 100 mm = 0.02。
3. 计算杨氏模量E = σ/ε = 255.7 Pa / 0.02 = 12,785 Pa。
七、实验结果与分析通过实验,得到金属丝的杨氏模量E为12,785 Pa。
与理论值相比,实验结果存在一定误差,可能是由于以下原因:1. 金属丝的拉伸过程中,存在非线性弹性变形。
杨氏模量测量实验报告
![杨氏模量测量实验报告](https://img.taocdn.com/s3/m/3d5e52a2f605cc1755270722192e453610665bbd.png)
一、实验目的1. 掌握用光杠杆装置测量微小长度变化的原理和方法。
2. 学习一种测量金属杨氏弹性模量的方法。
3. 学会用逐差法处理实验数据。
4. 了解实验误差的来源及减小误差的方法。
二、实验仪器1. 杨氏模量测定仪(包括望远镜、测量架、光杠杆、标尺、砝码)2. 钢丝(直径已知)3. 砝码4. 光杠杆5. 望远镜及标尺6. 螺旋测微器7. 游标卡尺8. 卷尺三、实验原理杨氏模量(E)是描述材料在弹性限度内应力与应变的比值,即E = F/S,其中F 为外力,S为材料的截面积。
本实验通过测量钢丝在受到外力作用下的伸长量,计算杨氏模量。
根据胡克定律,在弹性限度内,弹性体的相对伸长(L/L)与外施应力(F/S)成正比,即L/L = (F/S)/E。
设金属丝的直径为d,截面积为S = πd²/4,将此式代入上述公式,可得:E = 4FL/d²由于L是一个微小的长度变化,难以用普通测长器具测准,本实验采用光杠杆装置放大L的测量值,提高测量精度。
四、实验步骤1. 将杨氏模量测定仪调整水平,确保望远镜、标尺、光杠杆在同一高度。
2. 将钢丝一端固定在测量仪上,另一端连接光杠杆。
3. 调节光杠杆,使平面镜与标尺垂直。
4. 调节望远镜,使叉丝位于目镜的焦平面上,观察标尺的像。
5. 记录标尺的初始读数D₀。
6. 在钢丝上施加不同大小的外力,记录对应的标尺读数D和望远镜中观察到的标尺刻度值的变化量n。
7. 重复步骤5-6,进行多次测量。
五、数据处理1. 计算钢丝的截面积S = πd²/4。
2. 计算每次实验的外力F = 砝码质量× 重力加速度。
3. 计算每次实验的伸长量L = n × 光杠杆放大倍数。
4. 计算每次实验的杨氏模量E = 4FL/d²。
5. 计算杨氏模量的平均值E_avg和标准差σ。
六、实验结果与分析通过多次实验,得到钢丝的杨氏模量E_avg和标准差σ。
杨氏模量实验报告
![杨氏模量实验报告](https://img.taocdn.com/s3/m/c92349f3c77da26924c5b035.png)
杨氏模量实验报告开展实验自然要写实验报告,杨氏模量实验报告怎样写呢?那么,下面是给大家整理收集的杨氏模量实验报告相关范文,仅供参考。
杨氏模量实验报告1【实验目的】1.1.掌握螺旋测微器的使用方法。
2.学会用光杠杆测量微小伸长量。
3.学会用拉伸法金属丝的杨氏模量的方法。
【实验仪器】杨氏模量测定仪(包括:拉伸仪、光杠杆、望远镜、标尺),水准器,钢卷尺,螺旋测微器,钢直尺。
1、金属丝与支架(装置见图1):金属丝长约0.5米,上端被加紧在支架的上梁上,被夹于一个圆形夹头。
这圆形夹头可以在支架的下梁的圆孔内自由移动。
支架下方有三个可调支脚。
这圆形的气泡水准。
使用时应调节支脚。
由气泡水准判断支架是否处于垂直状态。
这样才能使圆柱形夹头在下梁平台的圆孔转移动时不受摩擦。
2、光杠杆(结构见图2):使用时两前支脚放在支架的下梁平台三角形凹槽内,后支脚放在圆柱形夹头上端平面上。
当钢丝受到拉伸时,随着圆柱夹头下降,光杠杆的后支脚也下降,时平面镜以两前支脚为轴旋转。
图1 图2 图33、望远镜与标尺(装置见图3):望远镜由物镜、目镜、十字分划板组成。
使用实现调节目镜,使看清十字分划板,在调节物镜使看清标尺。
这是表明标尺通过物镜成像在分划板平面上。
由于标尺像与分划板处于同一平面,所以可以消除读书时的视差(即消除眼睛上下移动时标尺像与十字线之间的相对位移)。
标尺是一般的米尺,但中间刻度为0。
【实验原理】1、胡克定律和杨氏弹性模量固体在外力作用下将发生形变,如果外力撤去后相应的形变消失,这种形变称为弹性形变。
如果外力后仍有残余形变,这种形变称为塑性形变。
应力:单位面积上所受到的力(F/S)。
应变:是指在外力作用下的相对形变(相对伸长DL/L)它反映了物体形变的大小。
用公式表达为: (1)2、光杠杆镜尺法测量微小长度的变化在(1)式中,在外力的F的拉伸下,钢丝的伸长量DL是很小的量。
用一般的长度测量仪器无法测量。
在本实验中采用光杠杆镜尺法。
杨氏模量测定实验报告
![杨氏模量测定实验报告](https://img.taocdn.com/s3/m/ea57a507bf23482fb4daa58da0116c175f0e1ebd.png)
一、实验目的1. 理解杨氏模量的概念及其在材料力学中的重要性。
2. 掌握使用光杠杆法测量微小形变的方法。
3. 学习利用胡克定律和光杠杆原理计算杨氏模量。
4. 熟悉逐差法和作图法在数据处理中的应用。
二、实验原理杨氏模量(E)是衡量材料在弹性范围内抵抗形变能力的物理量,定义为应力(σ)与应变(ε)的比值,即 E = σ/ε。
在本实验中,通过测量钢丝在拉伸力作用下的形变量和所受拉力,根据胡克定律计算杨氏模量。
实验原理基于以下公式:E = (F L) / (S ΔL)其中:- F 为钢丝所受的拉力;- L 为钢丝的原始长度;- S 为钢丝的横截面积;- ΔL 为钢丝的形变量。
由于钢丝的形变量ΔL 很小,难以直接测量,因此采用光杠杆法进行放大测量。
光杠杆法利用光杠杆的放大原理,将微小的形变量转换为可测量的角度变化,从而提高测量的精度。
三、实验仪器1. 杨氏模量测定仪(包括:拉伸仪、光杠杆、望远镜、标尺)2. 砝码3. 千分尺4. 米尺5. 光杠杆支架6. 望远镜支架7. 计算器四、实验步骤1. 将杨氏模量测定仪放置在平稳的实验台上,调整望远镜和标尺的相对位置,使望远镜能够观察到标尺的刻度。
2. 将钢丝固定在拉伸仪上,确保钢丝处于垂直状态。
3. 在钢丝上施加不同大小的拉力,利用砝码进行测量。
4. 观察光杠杆平面镜在望远镜中的位置变化,记录相应的角度值。
5. 利用千分尺测量钢丝的直径,计算横截面积 S。
6. 记录钢丝的原始长度 L。
7. 根据实验数据,利用逐差法和作图法处理数据,计算杨氏模量 E。
五、实验结果与分析1. 根据实验数据,绘制 F-ΔL 图像,观察其线性关系。
2. 利用逐差法计算钢丝的形变量ΔL,计算平均形变量ΔL_avg。
3. 计算钢丝的横截面积 S 和原始长度 L。
4. 根据公式 E = (F L) / (S ΔL),计算杨氏模量 E。
六、实验结论通过本次实验,成功测量了钢丝的杨氏模量,验证了胡克定律在弹性范围内的适用性。
杨氏模量实验总结
![杨氏模量实验总结](https://img.taocdn.com/s3/m/bac8dd280a4e767f5acfa1c7aa00b52acfc79c95.png)
杨氏模量实验总结导言杨氏模量是材料力学性质的重要参数之一,用于衡量材料的刚性和变形能力。
在本实验中,我们通过测量材料的应变和应力,并利用杨氏模量的定义公式计算得到了杨氏模量的数值。
本文将对实验过程和结果进行总结和分析。
实验目的通过杨氏模量实验,旨在探究材料在受力下的变形特性,加深对杨氏模量的理解,并学习使用实验方法测量杨氏模量。
实验器材与方法实验所需器材包括弹性杆、测量标尺、电子天平、数据记录仪等。
首先,我们将弹性杆固定在一个水平的平面上,并利用测量标尺测量杆的初始长度L0。
然后,在杆的一端施加一个垂直向下的力F,并记录对应的应变量ΔL。
最后,根据实验所需参数,使用公式E=FL0/(AΔL)计算杨氏模量E的数值。
实验结果与分析我们对不同材料进行了杨氏模量实验,并记录下了实验数据。
通过数据处理,我们得到了各材料的杨氏模量数值,并进行了比较和分析。
实验结果表明,不同材料的杨氏模量存在较大的差异性。
例如,钢材的杨氏模量略高于铝材,这是由于钢材的分子结构更紧密,其内部原子间的相互作用力更强,因此钢材在受力下更难发生变形。
与此相对应的是,铝材在受力下相对更容易变形,故其杨氏模量较低。
另外,我们还观察到杨氏模量与材料的弹性特性之间存在紧密的关系。
根据实验所得数据,我们发现弹性较好的材料其杨氏模量相对较高,而弹性较差的材料其杨氏模量相对较低。
这是因为弹性好的材料在受力时能够更好地回复其原有形状,所以对于同样大小的应变,杨氏模量会相对较大。
实验的限制与改进然而,本实验仍然存在一定的局限性。
首先,实验中我们假设弹性杆是完全均匀的,而实际材料中存在一定的缺陷和非均匀性,这可能会对实验结果产生一定的影响。
此外,由于实验杆的长度有限,我们无法得到更精确的实验数据。
为了改进实验的准确性,我们可以使用更精密的仪器和更优化的实验设置。
例如,使用纳米材料测量仪器可以提高测量的精度,并使用更长的实验杆以减小测量误差。
此外,我们还可以进行多次实验取平均值的方法,以进一步提高实验结果的可靠性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
南昌大学物理实验报告
课程名称:大学物理实验
实验名称:金属丝杨氏模量的测定
学院:食品学院专业班级:食品科学与工程152班
学生姓名:彭超学号: 5603115045 实验地点:基础实验大楼B106 座位号:
实验时间:第四周星期二下午十六点开始
)调节测定仪支架螺丝,使支架竖直,使夹头刚好穿过平台上的圆孔而不会与平台发生摩擦(1 )将杠杆后尖脚置于夹头上,两尖脚置于平台凹槽上(2 )调节光杠杆与望远镜、米尺中部在同一高度上(3)调节望远镜的位置或光杠杆镜面仰角,直至眼睛在望远镜目镜附近能直接(不通过望远镜筒)从4(光杠杆镜面中观察到标尺中部的像)细微调节望远镜方位和仰角调节螺丝,直至望远镜上缺口与准星连线粗略对准光杠杆镜面(5 (6)调节望远镜目镜调焦旋钮,直至在望远镜中能看清叉丝。
)调节望远镜的物镜调焦旋钮直至在望远镜中能看清整个镜面。
(如果只能看到部分镜面,应调节7(望远镜仰角调节螺丝,直至看到整个镜面)。
8)继续调节望远镜的物镜调焦旋钮,直至在望远镜中能看清标尺中部读数。
()如果只有部分标尺清楚,说明只有部分标尺聚焦,应调节望远镜仰角调节螺丝直至视野中标尺读(9 数完全清楚。
四、实验内容和步骤:个底脚螺丝,同时观察砝码挂在钢丝下端钢丝拉直,调节杨氏模量仪底盘下面的32kg(1)用放在平台上的水准尺,直至中间平台处于水平状态为止。
)调节光杠杆镜位置。
将光杆镜放在平台上,两前脚放在平台横槽内,后脚放在固定钢丝下(2端圆柱形套管上(注意一定要放在金属套管的边上,不能放在缺口的位置),并使光杠杆镜镜面基本所示。
垂直或稍有俯角,如图6-1左右处,松开望远镜固定螺钉,上下移动使得望远2m(3)望远镜调节。
将望远镜置于距光杆镜移动望远镜固定架位置,从望远镜筒上方沿镜筒轴线瞄准光杠杆镜面,镜和光杠杆镜的镜面基本等高。
直至可以看到光杠杆镜中标尺的像。
然后再从目镜观察,先调节目镜使十字叉丝清晰,最后缓缓旋转调焦手轮,使物镜在镜筒内伸缩,直至从望远镜里可以看到清晰的标尺刻度为止。
n砝,然后每加上1kg砝码时的读数作为开始拉伸的基数(4)观测伸长变化。
以钢丝下挂
2kg0n,n,n,n,n,n,n,n这是钢丝拉伸过程中的读数变, 这样依次可以得到码,读取一次数据, 76543210''''''''nnnnnnnn砝码,读取一次数据,依次得到1kg化。
紧接着再每次撤掉,这是钢丝收缩过程中50671342的读数变化。
注意:加、减砝码时,应轻放轻拿,避免钢丝产生较大幅度振动。
加(或减)砝码后,钢丝会有。
