Probe软件使用&单站测试注意细节介绍(LTE)--指导书
probe测试软件外场测试应用指导说明书
外场测试原件应用指导书测试步骤：1.打开UE驱动2.打开probe,新建一个空的模板3.导入地图4.导入工参5.添加设别(GPS、UE)6.连接设别7.开始测试UE驱动：新建空的模板：导入地图：添加设备：添加GPS添加完成后右下角会出现两个红色圆点，表示设备添加成功，但是没有连接状态是Dowm。
连接设备点击上图所示点击“connet”，设备连接成功后，右下角圆点变成绿色状态是Conneted。
如果有设备连接异常，会出现黄色。
测试时主页面：测试时要关注的指标有：当前服务小区的PCI，RSRP(接收功率)，SINR(信号质量)，两个天线的功率差，正常情况下小于6db。
单验流程：1.确定基站，先做一个覆盖切换，覆盖过程中做个业务(下载)。
2.在三个扇区分别找三个好点，分别做下载、上传、附着。
好点标准：RSRP在-75dbm以上，SINR在25db以上，两个天线差正常，也就是小于6db。
注意：单验时，下载速率要求是高于45mbs,上传时高于6mbs。
(F频段，目前苏州是F)首先打开服务器：(做下载)在做任何业务时首先记个log，这是必须的。
下载时满载是RB调度600次/S ；当前没有调度没有满。
下载时调度满载且速率正常时(45mbs以上)，MCS应该占用25-28.；如图调度是满的，速率只有18mbs，MCS占到16-18，(因为此点信号不行RSRP=-103dbm,SINR=10db)上传时，RB调度满载是200次/S；当前没有满载。
上传时，RB调度满载时，MCS应该在21-24.附着：正常的切换流程：1.先进行测量，输出测量报告2.根据测量报告判断切换成功与否事件窗口：。
probe和鼎利使用指导书

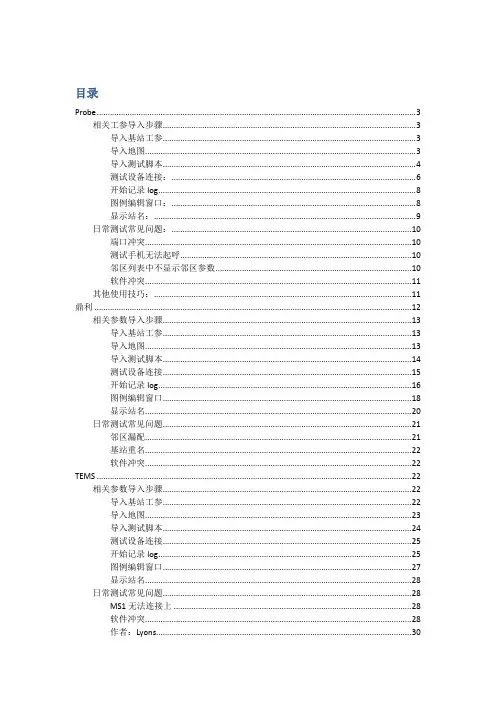

目录Probe (3)相关工参导入步骤 (3)导入基站工参 (3)导入地图 (3)导入测试脚本 (4)测试设备连接： (6)开始记录log (8)图例编辑窗口： (8)显示站名： (9)日常测试常见问题： (10)端口冲突 (10)测试手机无法起呼 (10)邻区列表中不显示邻区参数 (10)软件冲突 (11)其他使用技巧： (11)鼎利 (12)相关参数导入步骤 (13)导入基站工参 (13)导入地图 (13)导入测试脚本 (14)测试设备连接 (15)开始记录log (16)图例编辑窗口 (18)显示站名 (20)日常测试常见问题 (21)邻区漏配 (21)基站重名 (22)软件冲突 (22)TEMS (22)相关参数导入步骤 (22)导入基站工参 (22)导入地图 (23)导入测试脚本 (24)测试设备连接 (25)开始记录log (25)图例编辑窗口 (27)显示站名 (28)日常测试常见问题 (28)MS1无法连接上 (28)软件冲突 (28)作者：Lyons (30)Probe出品厂家：华为软件用途：前台测试相关工参导入步骤导入基站工参导入地图导入测试脚本测试设备连接：软件自带自动搜索端口功能，如果无法自动连接上，设备端口号可以从计算机中的设备管理器中查看，手动连接。
GPS占用一个COM口，手机和数据卡分别占用一个COM口和一个modem口，并且modem 口总是COM减1。
成功导入工参，连接设备后即可进行测试。
开始记录log图例编辑窗口：打开edit layer可对图例中轨迹点颜色、区间、图形、尺寸进行设置。
显示站名：日常测试常见问题：端口冲突带上HUB防备端口冲突。
测试手机无法起呼重建个工程可以解决此问题。
邻区列表中不显示邻区参数法一：关闭当前邻区列表，重新打开一个邻区列表。
法二：重建个工程可以解决此问题。
软件冲突测试时把杀毒程序和其他无关程序关闭避免软件冲突，这样做也避免一些后台走流量的软件影响数据速率。
LTE测试软件Probe说明

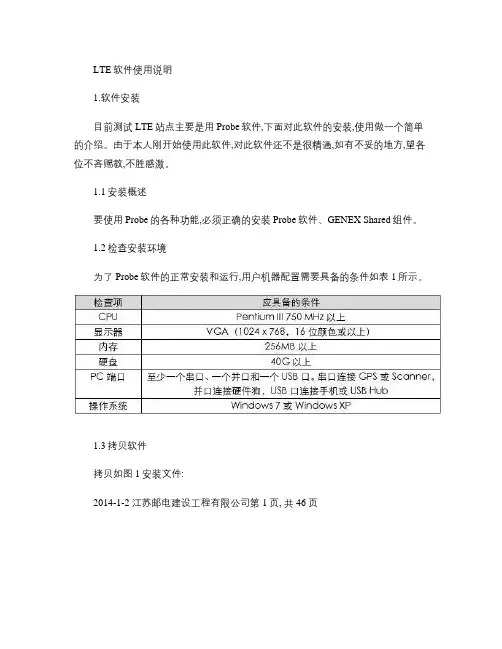

LTE软件使用说明1.软件安装目前测试LTE站点主要是用Probe软件,下面对此软件的安装,使用做一个简单的介绍。

由于本人刚开始使用此软件,对此软件还不是很精通,如有不妥的地方,望各位不吝赐教,不胜感激。
1.1安装概述要使用Probe的各种功能,必须正确的安装Probe软件、GENEX Shared组件。
1.2检查安装环境为了Probe软件的正常安装和运行,用户机器配置需要具备的条件如表1所示。
1.3拷贝软件拷贝如图1安装文件:2014-1-2 江苏邮电建设工程有限公司第1页, 共46页图11.4安装GENEX Shared组件主程序安装过程会自动调用组件包安装程序。
卸载Probe主程序并不会同时卸载GENEX Shared组件,这是为了保证GENEX系列其他产品可以正常运行。
对于安装过Probe的机器,再次安装Probe时可以跳过GENEX Shared组件的安装,如果安装的是Probe升级版本时,建议同时再次安装GENEX Shared组件,因为GENEX Shared 组件可能也需要升级。
安装GENEX Shared组件的步骤如下:步骤1打开图1中的Probe文件夹中的GENEX Shared安装文件,如图2所示,双击“setup.exe”文件,启动安装界面。
图2步骤2 单击“Next”。
步骤3 在协议确认对话框中,单击“Yes”。
步骤4 安装完成后,单击“Finish”。
GENEX Shared安装程序自动安装了以下组件:2014-1-2 江苏邮电建设工程有限公司第2页, 共46页MapX组件:提供对Map处理的支持。
TeeChart组件:图标界面开发控件。
OWC组件:发布电子表格、图表与数据库到Web的一组控件。
硬件狗加密锁驱动:用于维护版本的授权。
----结束1.5安装Probe软件安装Probe软件的步骤如下(安装新版本前需要卸载旧版本,并且建议删除旧的工程文件。
步骤1 打开如图3所示的probe文件中的硬狗版软件安装文件,双击“setup.exe”,启动安装界面。
