常见的焊接缺陷（1）常见的焊接缺陷（1） 未焊透：母体金属接头处中间（X 坡口）或根部（V 、U 坡口）的钝边未完全 熔合在一起而留下的局部未熔合。
未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。
（2） 未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。
（3） 气孔：在熔化焊接过程中，焊缝金属内的气体或外界侵入的气体在熔池金属冷却凝固前未来得及逸岀而残留在焊缝金属内部或表面形成的空 穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别是在电 弧焊中，由于冶金过程进行时间很短， 熔池金属很快凝固， 冶金过程中产生的气体、 液态金属吸收的气体，或者焊条的焊剂受潮而在高温下分解产生气体， 甚至是焊接环境中的湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。
尽管气孔较之其它的缺陷其应力集中趋势没有那么大， 但是它破坏了焊缝金属的致密性， 减少了焊缝金属的有效截面积，从某钢板对接焊缝X 射线照相底片单个气孔 密集气孔 琏状气孔（冷裂纹、缺議响区裂纹）而导致焊缝的强度降低。
V型坡口，手工电弧焊，未焊透某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，密集气孔（4）夹渣与夹杂物：熔化焊接时的冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。
视其形态可分为点状和条状，其外形通常是不规则的，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。
另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落的碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。
W18Cr4V（高速工具钢）-45钢棒对接电阻焊缝中的夹渣断口照片钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，局部夹渣钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，两侧线状夹渣钢板对接焊缝X射线照相底片V型坡口，钨极氩弧焊打底+手工电弧焊，夹钨（5）裂纹：焊缝裂纹是焊接过程中或焊接完成后在焊接区域中出现的金属局部破裂的表现。

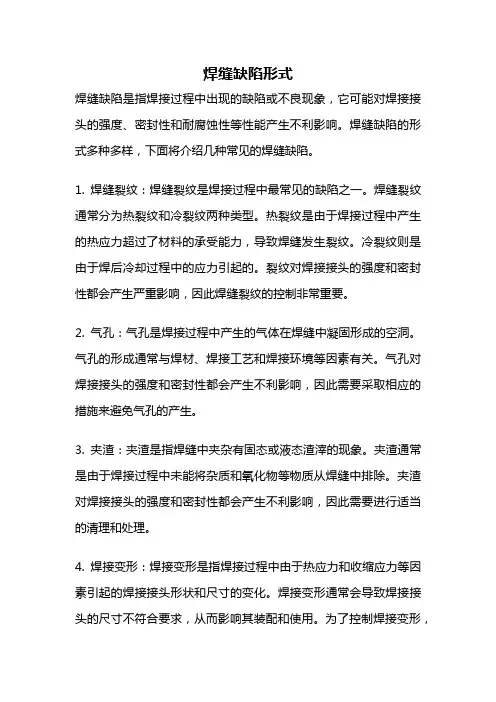

焊缝缺陷形式
焊缝缺陷形式焊缝缺陷是指焊接过程中出现的缺陷或不良现象，它可能对焊接接头的强度、密封性和耐腐蚀性等性能产生不利影响。
焊缝缺陷的形式多种多样，下面将介绍几种常见的焊缝缺陷。
1. 焊缝裂纹：焊缝裂纹是焊接过程中最常见的缺陷之一。
焊缝裂纹通常分为热裂纹和冷裂纹两种类型。
热裂纹是由于焊接过程中产生的热应力超过了材料的承受能力，导致焊缝发生裂纹。
冷裂纹则是由于焊后冷却过程中的应力引起的。
裂纹对焊接接头的强度和密封性都会产生严重影响，因此焊缝裂纹的控制非常重要。
2. 气孔：气孔是焊接过程中产生的气体在焊缝中凝固形成的空洞。
气孔的形成通常与焊材、焊接工艺和焊接环境等因素有关。
气孔对焊接接头的强度和密封性都会产生不利影响，因此需要采取相应的措施来避免气孔的产生。
3. 夹渣：夹渣是指焊缝中夹杂有固态或液态渣滓的现象。
夹渣通常是由于焊接过程中未能将杂质和氧化物等物质从焊缝中排除。
夹渣对焊接接头的强度和密封性都会产生不利影响，因此需要进行适当的清理和处理。
4. 焊接变形：焊接变形是指焊接过程中由于热应力和收缩应力等因素引起的焊接接头形状和尺寸的变化。
焊接变形通常会导致焊接接头的尺寸不符合要求，从而影响其装配和使用。
为了控制焊接变形，可以采取预热、焊接顺序控制和焊后热处理等措施。
5. 焊缝未熔合：焊缝未熔合是指焊接过程中焊缝未能完全融合的现象。
焊缝未熔合通常是由于焊接电流、焊接速度或焊接时间等因素不当引起的。
焊缝未熔合对焊接接头的强度和密封性都会产生不利影响，因此需要进行适当的调整和控制。
以上是几种常见的焊缝缺陷形式。
在实际焊接过程中，要根据具体情况选择合适的焊接材料、焊接工艺和设备，严格按照规范要求进行操作，以减少焊缝缺陷的产生，提高焊接接头的质量和性能。
同时，对于已经出现的焊缝缺陷，应该及时发现并采取相应的修复和处理措施，以确保焊接接头的可靠性和安全性。
常见的焊缝缺陷
常见的焊缝缺陷焊接是将两个或多个金属部件连接在一起的过程。
焊接是一种常见的金属加工方法，它被广泛应用于汽车、航空、船舶、建筑、电子、制造等领域。
尽管焊接具有高效、便捷、经济等优点，但焊接所产生的缺陷也会对焊接件的质量和性能产生很大的影响。
本文将详细介绍焊缝常见的缺陷，以便工程师们在进行焊接操作时能够识别和避免它们。
1. 焊接鞘线焊接鞘线的产生是由于焊丝与母材之间存在一定的夹杂物，一旦夹杂物被加热，它就会溶解成液态形式，这些液态夹杂物会下沉并注入焊池中，形成鞘线。
焊接鞘线通常与其他夹杂物一起存在，而夹杂物可能会导致应力集中或裂纹形成，从而降低焊接件的强度。
2. 孔洞孔洞是在焊缝中发现的一种圆形缺陷。
它是由于焊接过程中的气泡或其他气体陷入焊缝中，并在冷却过程中固定而出现的。
孔洞可以导致焊接件的强度和密度下降，对于需要密封或承受高压的组件，孔洞将是一种严重的缺陷。
3. 裂纹裂纹是焊接中最常见的缺陷之一。
它是由于焊接过程中产生的过度热应力和残余应力导致的。
裂纹的出现可能是由于焊接温度过高或温度变化过快，焊接件设计不合理，焊接返修或过分切割等原因导致的。
4. 焊接翘曲焊接翘曲是一种由焊接残余应力引起的变形。
当热变形引起的变形被冷却后，焊件将发生形状改变和翘曲。
焊接翘曲在制造压力容器等高度安全要求的应用中特别严重，因为它可能导致出现气泡，缺陷和松动，最终导致设备故障或事故。
5. 异常晶粒生长焊接过程中，材料受热后，晶粒会在焊接处长大。
在某些情况下，晶粒会生长到不同的尺寸和方向，并形成异常晶粒生长。
这些异常晶粒可能会导致焊缝强度下降和脆性增加，从而降低焊缝的质量和使用寿命。
6. 焊接变形当焊接件受到热能影响时，它会发生形变或变形。
这种变形会导致焊接件的尺寸和几何形状发生变化，从而导致设计尺寸不匹配或连接缺陷。
焊接变形应在设计和制造过程中被认真考虑，以保证焊接件的质量和性能。
总之，焊缝缺陷是焊接中的一种常见问题，它对焊接件的性能和质量产生了显著的影响。

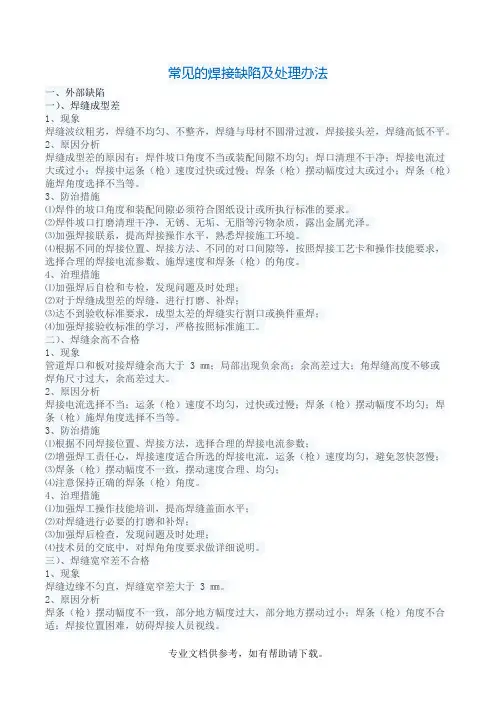

常见的焊接缺陷及处理办法
常见的焊接缺陷及处理办法一、外部缺陷一）、焊缝成型差1、现象焊缝波纹粗劣，焊缝不均匀、不整齐，焊缝与母材不圆滑过渡，焊接接头差，焊缝高低不平。
2、原因分析焊缝成型差的原因有：焊件坡口角度不当或装配间隙不均匀；焊口清理不干净；焊接电流过大或过小；焊接中运条（枪）速度过快或过慢；焊条（枪）摆动幅度过大或过小；焊条（枪）施焊角度选择不当等。
3、防治措施⑴焊件的坡口角度和装配间隙必须符合图纸设计或所执行标准的要求。
⑵焊件坡口打磨清理干净，无锈、无垢、无脂等污物杂质，露出金属光泽。
⑶加强焊接联系，提高焊接操作水平，熟悉焊接施工环境。
⑷根据不同的焊接位置、焊接方法、不同的对口间隙等，按照焊接工艺卡和操作技能要求，选择合理的焊接电流参数、施焊速度和焊条（枪）的角度。
4、治理措施⑴加强焊后自检和专检，发现问题及时处理；⑵对于焊缝成型差的焊缝，进行打磨、补焊；⑶达不到验收标准要求，成型太差的焊缝实行割口或换件重焊；⑷加强焊接验收标准的学习，严格按照标准施工。
二）、焊缝余高不合格1、现象管道焊口和板对接焊缝余高大于 3 ㎜；局部出现负余高；余高差过大；角焊缝高度不够或焊角尺寸过大，余高差过大。
2、原因分析焊接电流选择不当；运条（枪）速度不均匀，过快或过慢；焊条（枪）摆动幅度不均匀；焊条（枪）施焊角度选择不当等。
3、防治措施⑴根据不同焊接位置、焊接方法，选择合理的焊接电流参数；⑵增强焊工责任心，焊接速度适合所选的焊接电流，运条（枪）速度均匀，避免忽快忽慢；⑶焊条（枪）摆动幅度不一致，摆动速度合理、均匀；⑷注意保持正确的焊条（枪）角度。
4、治理措施⑴加强焊工操作技能培训，提高焊缝盖面水平；⑵对焊缝进行必要的打磨和补焊；⑶加强焊后检查，发现问题及时处理；⑷技术员的交底中，对焊角角度要求做详细说明。
三）、焊缝宽窄差不合格1、现象焊缝边缘不匀直，焊缝宽窄差大于 3 ㎜。
2、原因分析焊条（枪）摆动幅度不一致，部分地方幅度过大，部分地方摆动过小；焊条（枪）角度不合适；焊接位置困难，妨碍焊接人员视线。
常见焊接缺陷及防止措施
常见焊接缺陷及防止措施(一) 未焊透【1】产生原因：（1）由于坡口角度小，钝边过大，装配间隙小或错口；所选用的焊条直径过大，使熔敷金属送不到根部。
（2）焊接电源小，远条角度不当或焊接电弧偏向坡口一侧；气焊时，火焰能率过小或焊速过快。
（3）由于操作不当，使熔敷金属未能送到预定位臵，号者未能击穿形成尺寸一定的熔孔。
（4）用碱性低氢型焊条作打底焊时，在平焊接头部位也容易产生未焊透。
主要是由于接头时熔池溢度低，或采用一点法以及操作不当引起的。
【2】防止措施：（1）选择合适的坡口角度，装配间隙及钝边尺寸并防止错口。
（2）选择合适的焊接电源，焊条直径，运条角度应适当；气焊时选择合适的火焰能率。
如果焊条药皮厚度不均产生偏弧时，应及时更换。
（3）掌握正确的焊接操作方法，对手工电弧焊的运条和气焊，氩弧焊丝的送进应稳，准确，熟练地击穿尺寸适宜的熔孔，应把熔敷金属送至坡口根部。
（4）用碱性低氢型焊条焊接16MN尺寸钢试板，在平焊接关时，应距离焊缝收尾弧？10～15MM的焊缝金属上引弧；便于使接头处得到预热。
当焊到接头部位时，将焊条轻轻向下一压，听到击穿的声音之后再灭弧，这样可消除接头处的未焊透。
如果将接头处铲成缓坡状，效果更好。
(二) 未熔合【1】产生原因：（1）手工电弧焊时，由于运条角度不当或产生偏弧，电弧不能良好地加热坡口两侧金属，导致坡口面金属未能充分熔化。
（2）在焊接时由于上侧坡口金属熔化后产生下坠，影响下侧坡口面金属的加热熔化，造成“冷接”。
（3）横接操作时，在上、下坡口面击穿顺序不对，未能先击穿下坡口后击穿上坡口，或者在上、下坡口面上击穿熔孔位臵未能错开一定的距离，使上坡口熔化金属下坠产生粘接，造成未熔合。
（4）气悍时火焰能率小，氩弧焊时电弧两侧坡口的加热不均，或者坡口面存在污物等。
常见的焊接缺陷及缺陷图片
常见的焊接缺陷(1)常见的焊接缺陷（1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）的钝边未完全熔合在一起而留下的局部未熔合。
未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。
（2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。
（3）气孔：在熔化焊接过程中，焊缝金属内的气体或外界侵入的气体在熔池金属冷却凝固前未来得及逸出而残留在焊缝金属内部或表面形成的空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生的气体、液态金属吸收的气体，或者焊条的焊剂受潮而在高温下分解产生气体，甚至是焊接环境中的湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。
尽管气孔较之其它的缺陷其应力集中趋势没有那么大，但是它破坏了焊缝金属的致密性，减少了焊缝金属的有效截面积，从而导致焊缝的强度降低。
某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，未焊透某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，密集气孔（4）夹渣与夹杂物：熔化焊接时的冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。
视其形态可分为点状和条状，其外形通常是不规则的，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。
另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落的碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。
W18Cr4V（高速工具钢）-45钢棒对接电阻焊缝中的夹渣断口照片钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，局部夹渣钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，两侧线状夹渣钢板对接焊缝X射线照相底片V型坡口，钨极氩弧焊打底+手工电弧焊，夹钨（5）裂纹：焊缝裂纹是焊接过程中或焊接完成后在焊接区域中出现的金属局部破裂的表现。
常见的焊接缺陷及缺陷图片
常见得焊接缺陷(1)常见得焊接缺陷（1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）得钝边未完全熔合在一起而留下得局部未熔合。
未焊透降低了焊接接头得机械强度，在未焊透得缺口与端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。
（2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时得焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。
（3）气孔：在熔化焊接过程中，焊缝金属内得气体或外界侵入得气体在熔池金属冷却凝固前未来得及逸出而残留在焊缝金属内部或表面形成得空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别就是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生得气体、液态金属吸收得气体，或者焊条得焊剂受潮而在高温下分解产生气体，甚至就是焊接环境中得湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。
尽管气孔较之其它得缺陷其应力集中趋势没有那么大，但就是它破坏了焊缝金属得致密性，减少了焊缝金属得有效截面积，从而导致焊缝得强度降低。
某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，未焊透某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，密集气孔（4）夹渣与夹杂物：熔化焊接时得冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。
视其形态可分为点状与条状，其外形通常就是不规则得，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。
另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落得碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。
W18Cr4V（高速工具钢）-45钢棒对接电阻焊缝中得夹渣断口照片钢板对接焊缝X射线照相底片型坡口，手工电弧焊，局部夹渣V．钢板对接焊缝X射线照相底片型坡口，手工电弧焊，两侧线状夹渣V钢板对接焊缝X射线照相底片手工电弧焊，夹钨型坡口，钨极氩弧焊打底+V（5）裂纹：焊缝裂纹就是焊接过程中或焊接完成后在焊接区域中出现得金属局部破裂得表现。
常见焊接缺陷类型产生原因与防止措施
常见焊接缺陷类型产生原因与防止措施1）焊缝尺寸不符合要求焊波粗，外形高低不平，焊缝加强高度过低或者过高，焊波宽度不一及角焊缝单边或下陷量过大，其原因是：1，焊件坡口角度不当或装配间隙不均匀；2，焊接规范选用不当；3，运条速度不均匀，焊条（或焊把）角度不当角焊缝的K 值不等—一般发生在角平焊，也称偏下。
偏下或焊缝没有圆滑过渡会引起应力集中，容易产生焊接裂纹。
焊条角度问题，应该考虑铁水受重力影响问题。
许多教授在编写教材注重理论性而忽略实用性。
焊条角度适当上抬，48/42 度合适。
另外，在K 值要求较大时，尽量采用斜圆圈型运条方法。
时没有进行调整。
三是在熔池边缘停留时间不均匀。
所以焊接时焊接速度均匀、考虑坡口宽度、熔池边缘停留时间合适。
焊缝高低不一致：与焊接速度不均匀有关外，与弧长变化有关。
所以采用均匀的焊接速度、保持一定的弧长，是防止焊缝高低不一致的有效措施。
弧坑：息弧时过快。
与焊接电流过大、收弧方法不当有关。
平焊缝可以采用多种收弧方法，例如回焊法、画圈法、反复息弧法。
立对接、立角焊采用反复息弧法，减小焊接电流法。
焊缝尺寸不符合要求，在凸起时应力集中，产生裂纹；在焊缝尺寸不足时，降低承载能力；所以在焊接前尽量预防，在焊接中尽量防止，在焊接以后及时修补，保证焊缝尺寸符合施工图纸要求。
2）夹渣在焊缝金属内部或熔合线部位存在的非金属夹杂物，夹渣对力学性能有影响，影响程度与夹渣的数量和形状有关，其产生的原因是：1，多层焊时每层焊渣未清除干净2，焊件上留有厚锈；3，焊条药皮的物理性能不当；4，焊层形状不良，坡口角度设计不当5，焊缝的熔宽与熔深之比过小，咬边过深；6，电流过小，焊速过快，熔渣来不及浮出。
夹渣是非金属化合物在焊接熔池冷却没有及时上浮而被封闭在焊缝内，所以与清渣不够、打底层、填充层的成型太差、焊条角度没有进行调整而及时对准坡口两个死角，焊接速度过快、焊接电流过小、非正规的运条方法，没有分清铁水与熔渣，保持熔池的净化氛围。
常见焊接缺陷及图示
常见焊接缺陷及图示
常见的缺陷有：裂纹、焊瘤、烧穿、弧坑、气孔、夹渣、咬边、未熔合、未焊透等，以及焊缝尺寸不符合要求、焊缝成形不良（如：长度不足，高度不足，未满焊）等。
1.气孔：
修复方法:打磨去除该段焊缝，重新焊接。
修复方法:打磨去除该段焊缝，重新焊接。
2.砂眼（焊接时气体或杂质在焊接构件内部或表面形成的小孔）
修复方法:打磨去除所有影响焊缝，重新焊接。
3.缩孔（焊接后在冷凝过程中收缩而产生的孔洞，形状不规则，孔壁粗糙，一般位于铸件的热节处。
）
修复方法:打磨去除所有影响焊缝，重新焊接。
4.焊瘤（金属物在焊接过程中,通过电流造成金属焊点局部高温熔化，液体金属凝固时，在自重作用下金属流淌
形成的微小疙瘩）
修复方法:打磨去除该段重新焊接5.咬边（烧筋）
修复方法:重新焊接
6.弧坑（在焊接收尾处形成低于焊缝高度的凹陷坑）
修复方法:打磨去除该段重新焊接7.焊缝不均匀
修复方法:重新焊接
8.焊接裂缝
修复方法:打磨去除该段重新焊接
9.未焊透（未焊透指母材金属未熔化，焊缝金属没有进入接头根部的现象）
修复方法:打磨去除该段重新焊接10.未满焊（未焊满是指焊缝表面上连续的或断续的沟槽）
修复方法:打磨去除该段重新焊接11.简易示意图。
常见的焊接缺陷及产生原因和预防措施
（1）焊缝尺寸不符合要求：如焊缝超高、超宽、过窄、高低差过大、焊缝过渡到母材不圆滑等。
（2）焊接表面缺陷：如咬边、焊瘤、内凹、满溢、未焊透、表面气孔、表面裂纹等。
（3）焊缝内部缺陷：如气孔、夹渣、裂纹、未熔合、夹钨、双面焊的未焊透等。
（4）焊接接头性能不符合要求：因过热、过烧等原因导致焊接接头的机械性能、抗腐蚀性能降低等。
W18Cr4V（高速工具钢）-45钢棒
对接电阻焊缝中的夹渣断口照片
钢板对接焊缝X射线照相底片
V型坡口，手工电弧焊，局部夹渣
钢对接焊缝X射线照相底片
V型坡口，钨极氩弧焊打底+手工电弧焊，夹钨
（5）裂纹：焊缝裂纹是焊接过程中或焊接完成后在焊接区域中出现的金属局部破裂的表现。
焊缝金属从熔化状态到冷却凝固的过程经过热膨胀与冷收缩变化，有较大的冷收缩应力存在，而且显微组织也有从高温到低温的相变过程而产生组织应力，更加上母材非焊接部位处于冷固态状况，与焊接部位存在很大的温差，从而产生热应力等等，这些应力的共同作用一旦超过了材料的屈服极限，材料将发生塑性变形，超过材料的强度极限则导致开裂。裂纹的存在大大降低了焊接接头的强度，并且焊缝裂纹的尖端也成为承载后的应力集中点，成为结构断裂的起源。裂纹可能发生在焊缝金属内部或外部，或者在焊缝附近的母材热影响区内，或者位于母材与焊缝交界处等等。根据焊接裂纹产生的时间和温度的不同，可以把裂纹分为以下几类：
焊接缺陷对焊接构件的危害，主要有以下几方面：
（1）引起应力集中。焊接接头中应力的分布是十分复杂的。凡是结构截面有突然变化的部位，应力的分布就特别不均匀，在某些点的应力值可能比平均应力值大许多倍，这种现象称为应力集中。造成应力集中的原因很多，而焊缝中存在工艺缺陷是其中一个很重要的因素。焊缝内存在的裂纹、未焊透及其他带尖缺口的缺陷，使焊缝截面不连续，产生突变部位，在外力作用下将产生很大的应力集中。当应力超过缺陷前端部位金属材料的断裂强度时，材料就会开裂破坏。
常见的焊缝缺陷
国家标准GB/T 5210-2006《色漆和清漆拉开法附着力试验》焊缝咬边【释义】金属焊接的一种不良焊接状态。
又称咬肉，即在焊缝边缘的母材上出现被电弧烧熔的凹槽。
产生的原因主要是电流过大或电弧过长。
在焊缝烧焊的过程中，出现：1，焊缝两侧出现金属局部凹点。
2，焊缝内出现不规则的虚焊状态，没有达到规定的焊缝宽度和高度。
常见的焊接缺陷（1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）的钝边未完全熔合在一起而留下的局部未熔合。
未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。
（2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。
（3）气孔：在熔化焊接过程中，焊缝金属内的气体或外界侵入的气体在熔池金属冷却凝固前未来得及逸出而残留在焊缝金属内部或表面形成的空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生的气体、液态金属吸收的气体，或者焊条的焊剂受潮而在高温下分解产生气体，甚至是焊接环境中的湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。
尽管气孔较之其它的缺陷其应力集中趋势没有那么大，但是它破坏了焊缝金属的致密性，减少了焊缝金属的有效截面积，从而导致焊缝的强度降低。
某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，未焊透某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，密集气孔（4）夹渣与夹杂物：熔化焊接时的冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。
视其形态可分为点状和条状，其外形通常是不规则的，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。
常见的焊接缺陷及缺陷图片
常见的焊接缺陷(1)常见的焊接缺陷（1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）的钝边未完全熔合在一起而留下的局部未熔合。
未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。
（2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。
（3）气孔：在熔化焊接过程中，焊缝金属内的气体或外界侵入的气体在熔池金属冷却凝固前未来得及逸出而残留在焊缝金属内部或表面形成的空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生的气体、液态金属吸收的气体，或者焊条的焊剂受潮而在高温下分解产生气体，甚至是焊接环境中的湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。
尽管气孔较之其它的缺陷其应力集中趋势没有那么大，但是它破坏了焊缝金属的致密性，减少了焊缝金属的有效截面积，从而导致焊缝的强度降低。
某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，未焊透某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，密集气孔（4）夹渣与夹杂物：熔化焊接时的冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。
视其形态可分为点状和条状，其外形通常是不规则的，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。
另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落的碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。
W18Cr4V（高速工具钢）-45钢棒对接电阻焊缝中的夹渣断口照片钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，局部夹渣钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，两侧线状夹渣钢板对接焊缝X射线照相底片V型坡口，钨极氩弧焊打底+手工电弧焊，夹钨（5）裂纹：焊缝裂纹是焊接过程中或焊接完成后在焊接区域中出现的金属局部破裂的表现。
焊缝缺陷
焊缝缺陷
焊缝缺陷是指焊接过程中产生于焊缝金属及其附近热影响区钢材表面或内部的缺陷。
常见的缺陷有裂纹、边缘未熔合、根部未焊透，咬肉、焊瘤、气孔、夹渣等(图6-5所示)，以及焊缝尺寸不符合要求、焊缝成形不良等。
裂纹是焊缝连接中最危险的缺陷。
产生裂纹的原因很多，如钢材的化学成分不当，焊接工艺条件(如电流、电压、焊速、施焊次序等)选择不合适，焊件表面油污未清除干净等。
边缘未熔合、根部未焊透、咬肉和焊瘤等缺陷都直接与焊接工艺和焊工的操作技术有关。
夹渣是微粒焊渣在焊缝金属凝固时来不及浮至金属表面而存在于焊缝内的一种缺陷。
不使焊缝冷却过快，可以避免夹渣的产生。
气孔是在焊接过程中由于焊条药皮受潮，熔化时产生的气体侵入焊缝内而形成的。
常见的焊缝内部缺陷
常见的焊缝内部缺陷1。
焊缝形状和尺寸不符合要求。
即焊缝宽度沿长度方向宽窄不齐、焊缝截面不丰满或增强高过高.(1）产生原因及危害：焊缝宽度不一致是由各种因素造成的，如焊条不正确的摇动和移动不均匀，焊件边缘切割不齐等。
在焊接过程中当电流过小或焊接速度太慢时,会使焊缝的增强高过高.有人误认为焊缝的增强高愈高，焊缝强度也愈大,殊不知增强高过高会引起应力集中,易产生裂纹。
尺寸过小的焊缝,有效工作截面减少，焊接接头强度降低；尺寸过大的焊缝将引起应力集中.(2）防止措施：选择合理的坡口角度（45°为宜)和均匀的装配间隙(2mm 为宜）；保持正确的运条角度匀速运条；根据装配间隙变化，随时调整焊速及焊条角度；视钢板厚度正确选择焊接工艺参数。
2.焊瘤。
焊接过程中溶化金属流淌到焊缝之外未溶化的母材上所形成的金属瘤。
（1）产生原因及危害:产生焊瘤的主要原因,一是操作不熟练和运条方法不当；二是电弧拉得过长、焊速太慢、溶池温度过高等。
焊瘤在横、立、仰焊中最为常见,在平焊的焊缝背面有时也可产生.焊瘤使焊缝的实际尺寸发生偏差，尺寸变化较大处易引起应力集中，且焊瘤下面往往存在夹渣。
（2）防止措施：尽量采用短弧焊接（弧长≤焊条直径），适当加快焊速使溶池温度不致过高，选择合适的焊接电流，保持正确的运条角度(与焊件夹角450为宜）。
3.咬边.沿焊趾的母材部位产生的沟槽和凹陷。
(1）产生原因及危害:焊接电流过大，电弧过长且偏吹，运条角度不当及焊速不合适，均可引起咬边。
咬边缺陷多见于横、立、仰焊。
咬边不仅减少了焊接接头的有效工作截面，而且在咬边处造成严重的应力集中.在承受动载荷或交变载荷的部位，对焊缝咬边有严格限制. (2）防止措施：选择合适的焊接电流和焊接速度,电弧不应过长，选用正确的焊条角度和运条方法。
4.烧穿。
常见于薄板焊接时,在焊缝上形成穿孔。
（1)产生原因及危害：电流过大而焊速太慢，焊件装配间隙太大等，都有可能引起烧穿，使焊缝的强度和水密性荡然无存。
焊缝常见的表面缺陷
焊缝常见的表面缺陷
焊缝常见的表面缺陷有：
1. 气孔：由于焊接过程中存在气体的存在，导致气体溶解在焊缝中，形成气孔。
2. 缩孔：焊接后，由于焊缝中残留的铁素体发生体积变化，导致焊缝表面出现凹陷或凸起的缺陷。
3. 毛刺：焊接后，由于焊接材料或焊接工艺不合理，焊缝表面出现突出的尖锐物。
4. 喷溅：焊接时，由于焊接电弧对金属的熔化、蒸发和喷射作用，使金属溅射到焊缝周围形成溅射物。
5. 裂纹：焊接时，由于焊接过程中金属热塑性收缩、冷却时收缩等原因，导致焊缝表面出现裂纹。
6. 钝边：焊接后，焊缝边缘没有与基材完全融合，形成边缘的突出物。
7. 错边：焊接过程中，操作不准确导致焊缝与设计位置偏离的情况。
8. 毛坑：焊接过程中，焊接材料与焊缝表面发生脱落或腐蚀，导致表面形成坑洼。
9. 毛化：焊接时，焊接材料未完全熔化并与基材结合，形成表面凸起且不平整的结构。
10. 表面夹渣：焊接过程中，由于焊接材料或焊接设备不合理，导致夹杂物被焊接材料吸附在焊缝表面。
常见焊接缺陷
常见的焊接缺陷
（1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）的钝边未完全熔合在一起而留下的局部未熔合。未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。（2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。
（7）咬边与烧穿：这类缺陷属于焊缝的外部缺陷。当母体金属熔化过度时造成的穿透（穿孔）即为烧穿。在母体与焊缝熔合线附近因为熔化过强也会造成熔敷金属与母体金属的过渡区形成凹陷，即是咬边。
根据咬边处于焊缝的上下面，可分为外咬边（在坡口开口大的一面）和内咬边（在坡口底部一面）。咬边也可以说是沿焊缝边缘低于母材表面的凹槽状缺陷。其他的焊缝外部缺陷还有：
焊瘤：焊缝根部的局部突出，这是焊接时因液态金属下坠形成的金属瘤。焊瘤下常会有未焊透缺陷存在，这是必须注为内凹，焊缝盖面低于母材上表面时称为下陷。
溢流：焊缝的金属熔池过大，或者熔池位置不正确，使得熔化的金属外溢，外溢的金属又与母材熔合。
弧坑：电弧焊时在焊缝的末端（熄弧处）或焊条接续处（起弧处）低于焊道基体表面的凹坑，在这种凹坑中很容易产生气孔和微裂纹。
合金钢板对接焊缝X射线照相底片
V型坡口，气体保护焊-钨极氩弧焊，横裂纹
厚度14mm低合金钢板对接焊缝X射线照相底片，X型坡口，自动焊，纵向裂缝（照片来源：《焊缝射线照相典型缺陷图谱》崔秀一张泽丰李伟编著）
（6）偏析：在焊接时因金属熔化区域小、冷却快，容易造成焊缝金属化学成分分布不均匀，从而形成偏析缺陷，多为条状或线状并沿焊缝轴向分布。
钢板对接焊缝X射线照相底片
常见的焊接缺陷缺陷图片
常见的焊接缺陷(1)常见的焊接缺陷（1）未焊透：母体金属接头处中间（X坡口）或根部（V、U坡口）的钝边未完全熔合在一起而留下的局部未熔合。
未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。
（2）未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。
（3）气孔：在熔化焊接过程中，焊缝金属内的气体或外界侵入的气体在熔池金属冷却凝固前未来得及逸出而残留在焊缝金属内部或表面形成的空穴或孔隙，视其形态可分为单个气孔、链状气孔、密集气孔（包括蜂窝状气孔）等，特别是在电弧焊中，由于冶金过程进行时间很短，熔池金属很快凝固，冶金过程中产生的气体、液态金属吸收的气体，或者焊条的焊剂受潮而在高温下分解产生气体，甚至是焊接环境中的湿度太大也会在高温下分解出气体等等，这些气体来不及析出时就会形成气孔缺陷。
尽管气孔较之其它的缺陷其应力集中趋势没有那么大，但是它破坏了焊缝金属的致密性，减少了焊缝金属的有效截面积，从而导致焊缝的强度降低。
某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，未焊透某钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，密集气孔（4）夹渣与夹杂物：熔化焊接时的冶金反应产物，例如非金属杂质（氧化物、硫化物等）以及熔渣，由于焊接时未能逸出，或者多道焊接时清渣不干净，以至残留在焊缝金属内，称为夹渣或夹杂物。
视其形态可分为点状和条状，其外形通常是不规则的，其位置可能在焊缝与母材交界处，也可能存在于焊缝内。
另外，在采用钨极氩弧焊打底+手工电弧焊或者钨极氩弧焊时，钨极崩落的碎屑留在焊缝内则成为高密度夹杂物（俗称夹钨）。
W18Cr4V（高速工具钢）-45钢棒对接电阻焊缝中的夹渣断口照片钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，局部夹渣钢板对接焊缝X射线照相底片V型坡口，手工电弧焊，两侧线状夹渣钢板对接焊缝X射线照相底片V型坡口，钨极氩弧焊打底+手工电弧焊，夹钨（5）裂纹：焊缝裂纹是焊接过程中或焊接完成后在焊接区域中出现的金属局部破裂的表现。
焊缝中的常见缺陷及其防止措施
焊缝中的常见缺陷及其防止措施
焊缝中常见的缺陷包括以下几种：
1. 焊缝气孔：气孔是由于焊接过程中未完全排出的气体形成的小孔。
它可以降低焊缝的强度和密封性能。
防止措施包括：
- 保持焊接区域的干燥和清洁，避免有水分、油污等杂质进入焊缝。
- 选用合适的焊接材料，控制焊接电流和电压，以减少气体的产生。
- 确保焊接操作符合标准和规范，如正确使用焊接电源和焊枪等设备，控制焊接速度和角度。
2. 焊缝夹渣：夹渣是由于焊接过程中未完全排除的焊渣和沉淀物残留在焊缝中形成的。
它会降低焊缝的密封性和强度。
防止措施包括：
- 清理焊接区域，确保焊接前的基材表面清洁。
- 选择合适的焊接工艺，如使用足够的焊接电流和填充材料，以便焊渣和沉淀物可以顺利排除。
- 在焊接过程中定期对焊缝进行清理，及时清除夹渣。
3. 焊缝裂纹：焊缝裂纹可分为冷裂纹、热裂纹和应力裂纹等。
它们可能会导致焊缝的破裂和失效。
防止措施包括：
- 控制焊接过程中的预热和降温速度，以避免温度梯度过大引起冷裂纹。
- 选择合适的焊接工艺和填充材料，以避免热裂纹的生成。
- 避免过量的残余应力，如通过预加应力退火来改善应力裂纹的情况。
4. 焊缝凹陷和错边：焊缝的凹陷和错边可能会导致焊缝的强度下降和不均匀厚度。
防止措施包括：
- 控制好焊接的速度和焊枪的运动轨迹，以确保焊缝的均匀填充。
- 使用适当的焊缝形状和角度，以减少焊缝的凹陷和错边。
以上是常见焊缝的缺陷及其防止措施。
实际操作中，也应根据不同的焊接材料和工艺选择合适的防控方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常见的焊缝缺陷
(一)焊缝尺寸不合要求
焊波粗、外形高低不平、焊缝加强高度过低或过高、焊波宽度不齐及角焊缝单边或下陷量过大等均焊属缝尺寸不合要求，其原因是：
1、焊件坡口角度不当、或装配间隙不均匀。
2、焊接电流过大或过小、焊接规范选用不当。
3、运条速度不均匀、焊条(或焊把)角度不当。
(二)裂纹
裂纹端部形状尖锐，应力集中严重，对承受交变和冲击载荷、静拉力影响较大，是焊缝中最危险的缺陷。
按其产生的原因可分冷裂纹、热裂纹和再热裂纹等。
(冷裂纹)指在200℃以下产生的裂纹，它与氢有密切关系，其产生的主要原因是：
1、对大厚工件选用预热温度和焊后缓冷措施不合适。
2、焊材选用不合适。
3、焊接接头刚性大、工艺不合理。
．
4、焊缝及其附近产生硬脆组织。
5、焊接规范选择不当。
(热裂纹)指在300℃以上产生的裂纹(主要是凝固裂纹)，其产生的主要原因是：
1、成份的影响。
焊接纯奥氏体钢、某些高镍合金钢和有色金属时易出现。
2、焊缝中含有较多的硫等有害杂质元素。
3、焊接条件及接头状选择不当。
(再热裂纹)即消除应力退火裂纹。
指在高强度钢的焊接区，由于焊后热处理或在高温下使用，在热影响区产生的晶界裂纹，其产生的主要原因是：
1、消除应力退火的热处理条件不当。
2、合金成分的影响。
如铬、钼、钒、铌、硼等元素具有增大再热裂纹的倾向。
3、焊材、焊接规范选择不当。
4、结构设计不合理造成大的应力集中。
