铝合金门及玻璃隔断施工工艺

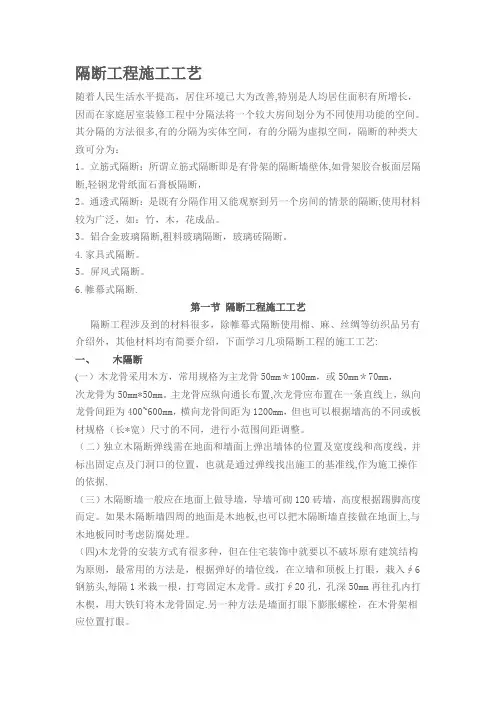

隔断工程施工工艺

隔断工程施工工艺随着人民生活水平提高,居住环境已大为改善,特别是人均居住面积有所增长,因而在家庭居室装修工程中分隔法将一个较大房间划分为不同使用功能的空间。
其分隔的方法很多,有的分隔为实体空间,有的分隔为虚拟空间,隔断的种类大致可分为:1。
立筋式隔断:所谓立筋式隔断即是有骨架的隔断墙壁体,如骨架胶合板面层隔断,轻钢龙骨纸面石膏板隔断,2。
通透式隔断:是既有分隔作用又能观察到另一个房间的情景的隔断,使用材料较为广泛,如:竹,木,花成品。
3。
铝合金玻璃隔断,粗料玻璃隔断,玻璃砖隔断。
4.家具式隔断。
5。
屏风式隔断。
6.帷幕式隔断.第一节隔断工程施工工艺隔断工程涉及到的材料很多,除帷幕式隔断使用棉、麻、丝绸等纺织品另有介绍外,其他材料均有简要介绍,下面学习几项隔断工程的施工工艺:一、木隔断(一)木龙骨采用木方,常用规格为主龙骨50mm*100mm,或50mm*70mm,次龙骨为50mm*50mm。
主龙骨应纵向通长布置,次龙骨应布置在一条直线上,纵向龙骨间距为400~600mm,横向龙骨间距为1200mm,但也可以根据墙高的不同或板材规格(长*宽)尺寸的不同,进行小范围间距调整。
(二)独立木隔断弹线需在地面和墙面上弹出墙体的位置及宽度线和高度线,并标出固定点及门洞口的位置,也就是通过弹线找出施工的基准线,作为施工操作的依据.(三)木隔断墙一般应在地面上做导墙,导墙可砌120砖墙,高度根据踢脚高度而定。
如果木隔断墙四周的地面是木地板,也可以把木隔断墙直接做在地面上,与木地板同时考虑防腐处理。
(四)木龙骨的安装方式有很多种,但在住宅装饰中就要以不破坏原有建筑结构为原则,最常用的方法是,根据弹好的墙位线,在立墙和顶板上打眼,栽入∮6钢筋头,每隔1米栽一根,打弯固定木龙骨。
或打∮20孔,孔深50mm再往孔内打木楔,用大铁钉将木龙骨固定.另一种方法是墙面打眼下膨胀螺栓,在木骨架相应位置打眼。
(五)装面板1.面板选色配纹:全批面板材,进场使用前,按同房间、临近部位的用量进行挑选,使安装后从观感上木纹、颜色近似一致。
铝合金隔断施工工艺

铝合金隔断施工工艺1.弹线定位:根据施工图,在室内地面确定铝合金隔断墙的位置,并将隔断位置线引至侧墙及顶板。
弹线应弹出铝合金框架的边线。
2.安装立柱和横梁:根据设计要求和实际情况,安装铝合金立柱和横梁,固定在地面和顶板上。
立柱和横梁的间距应符合设计要求。
3.安装铝合金板材:根据设计要求和实际情况,将铝合金板材安装在立柱和横梁之间,用螺丝固定。
板材的尺寸和厚度应符合设计要求。
4.安装玻璃或隔音材料:根据设计要求和实际情况,将玻璃或隔音材料安装在铝合金框架上,用密封胶固定。
玻璃或隔音材料的尺寸和厚度应符合设计要求。
5.安装门和配件:根据设计要求和实际情况,安装铝合金门和配件,如门锁、门把手等。
门和配件的尺寸和款式应符合设计要求。
6.饰面:根据设计要求和实际情况,进行饰面处理,如喷涂、贴面等。
饰面的颜色和材质应符合设计要求。
安装铝合金隔断面板系统的步骤如下:1.地轨:根据放样地点,将地轨放置在适当位置,并预留门和转角位置。
对于地毯施工,可以使用空气钉枪或电锤将地轨固定在地坪上,间隔为60毫米。
如果地板是磁砖或石材,则需要使用电钻钻孔,然后埋入塑胶塞,以螺丝固定地轨。
地轨长度必须控制在正负1毫米以内。
将高低调整组件直杆的预定位置,放置于地轨凹槽内,最后盖上踢脚板盖板。
2.天轨:将天轨水平放置于天花板下方,并以空气钉枪或尖尾螺丝固定。
高度应该裁切成补齐壁槽斜边,各处之相接须平整,缝隙须小于0.5毫米,以共用柱分隔为断点。
3.直杆:根据需要,在隔间之间隔处安装直杆。
4.横压条:根据图示分隔,并确保垂直方向的接缝小于0.5毫米。
5.转角柱:在隔间的转向处,需要立双向转角柱,其长度必须落地并接触天轨,以自攻螺丝固定于天轨上和地轨上。
在安装面板时,需要将面板直立,面板下端顶在面板压条内,使面板两侧置于直杆的中心处,然后将面板压条扣接于共用柱上。
在安装玻璃面板时,需要先完成铝制玻璃框料,如有附加铝制横百叶,则必须先行安装百叶,并将遮阳调整装置钢索调整无误后,再将玻璃逐面安装。
铝合金隔断施工工艺

铝合金隔断施工工艺
一、准备工作
1.确定隔断区域的尺寸和布置,制定隔断方案。
2.查看施工现场,评估隔断施工的可行性和所需材料。
二、材料采购
1.购买所需的铝合金型材、隔断板材、连接件等材料。
2.确保材料的质量,并检查是否与设计方案相符。
三、施工步骤
1.按照设计方案的布局,在地面上标出隔断的位置。
2.安装铝合金型材作为隔断的框架,确保其垂直和水平度。
3.将隔断板材固定在铝合金框架上,使用合适的连接件进行固定。
4.检查隔断的稳定性和平整度,必要时进行调整。
5.补充安装隔断的门窗等附件,确保隔断功能的完善。
6.进行隔断的装饰和修饰,使其与周围环境协调一致。
7.清理施工现场,确保安全和美观。
四、验收和维护
1.检查隔断施工是否符合设计方案和相关标准。
2.对隔断进行功能性检测,确保其可靠性和安全性。
3.向客户进行隔断工程的验收,并解决客户提出的问题和意见。
4.提供隔断的使用和维护手册,指导用户正确使用和保养隔断。
以上是铝合金隔断施工的基本步骤和注意事项。
在施工过程中,需注意安全,确保施工质量,满足客户的需求和要求。

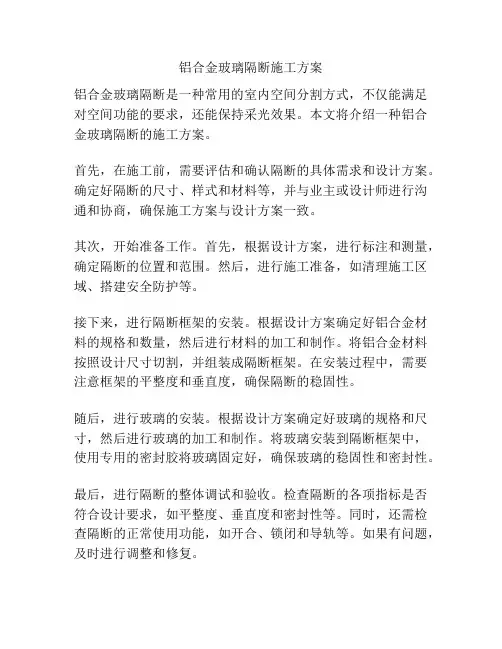

铝合金玻璃隔断施工方案

铝合金玻璃隔断施工方案
铝合金玻璃隔断是一种常用的室内空间分割方式,不仅能满足对空间功能的要求,还能保持采光效果。
本文将介绍一种铝合金玻璃隔断的施工方案。
首先,在施工前,需要评估和确认隔断的具体需求和设计方案。
确定好隔断的尺寸、样式和材料等,并与业主或设计师进行沟通和协商,确保施工方案与设计方案一致。
其次,开始准备工作。
首先,根据设计方案,进行标注和测量,确定隔断的位置和范围。
然后,进行施工准备,如清理施工区域、搭建安全防护等。
接下来,进行隔断框架的安装。
根据设计方案确定好铝合金材料的规格和数量,然后进行材料的加工和制作。
将铝合金材料按照设计尺寸切割,并组装成隔断框架。
在安装过程中,需要注意框架的平整度和垂直度,确保隔断的稳固性。
随后,进行玻璃的安装。
根据设计方案确定好玻璃的规格和尺寸,然后进行玻璃的加工和制作。
将玻璃安装到隔断框架中,使用专用的密封胶将玻璃固定好,确保玻璃的稳固性和密封性。
最后,进行隔断的整体调试和验收。
检查隔断的各项指标是否符合设计要求,如平整度、垂直度和密封性等。
同时,还需检查隔断的正常使用功能,如开合、锁闭和导轨等。
如果有问题,及时进行调整和修复。
总结一下,铝合金玻璃隔断的施工方案包括准备工作、隔断框架的安装、玻璃的安装以及整体调试和验收等步骤。
在施工过程中,需要注意每个环节的细节和精度,确保隔断的质量和安全性。
同时,与业主或设计师保持沟通和协调,确保施工方案与设计方案一致。

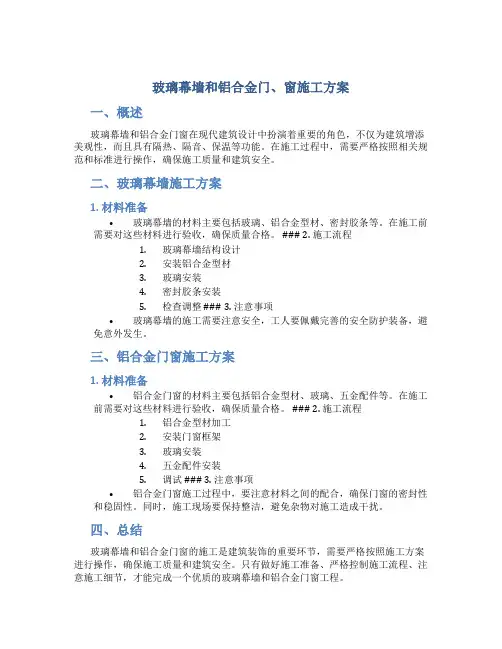

玻璃幕墙和铝合金门、窗施工方案

玻璃幕墙和铝合金门、窗施工方案
一、概述
玻璃幕墙和铝合金门窗在现代建筑设计中扮演着重要的角色,不仅为建筑增添美观性,而且具有隔热、隔音、保温等功能。
在施工过程中,需要严格按照相关规范和标准进行操作,确保施工质量和建筑安全。
二、玻璃幕墙施工方案
1. 材料准备
•玻璃幕墙的材料主要包括玻璃、铝合金型材、密封胶条等。
在施工前需要对这些材料进行验收,确保质量合格。
### 2. 施工流程
1.玻璃幕墙结构设计
2.安装铝合金型材
3.玻璃安装
4.密封胶条安装
5.检查调整 ### 3. 注意事项
•玻璃幕墙的施工需要注意安全,工人要佩戴完善的安全防护装备,避免意外发生。
三、铝合金门窗施工方案
1. 材料准备
•铝合金门窗的材料主要包括铝合金型材、玻璃、五金配件等。
在施工前需要对这些材料进行验收,确保质量合格。
### 2. 施工流程
1.铝合金型材加工
2.安装门窗框架
3.玻璃安装
4.五金配件安装
5.调试 ### 3. 注意事项
•铝合金门窗施工过程中,要注意材料之间的配合,确保门窗的密封性和稳固性。
同时,施工现场要保持整洁,避免杂物对施工造成干扰。
四、总结
玻璃幕墙和铝合金门窗的施工是建筑装饰的重要环节,需要严格按照施工方案进行操作,确保施工质量和建筑安全。
只有做好施工准备、严格控制施工流程、注意施工细节,才能完成一个优质的玻璃幕墙和铝合金门窗工程。
以上分别介绍了玻璃幕墙和铝合金门窗的施工方案,希望能对相关从业人员提供一定的参考和借鉴。

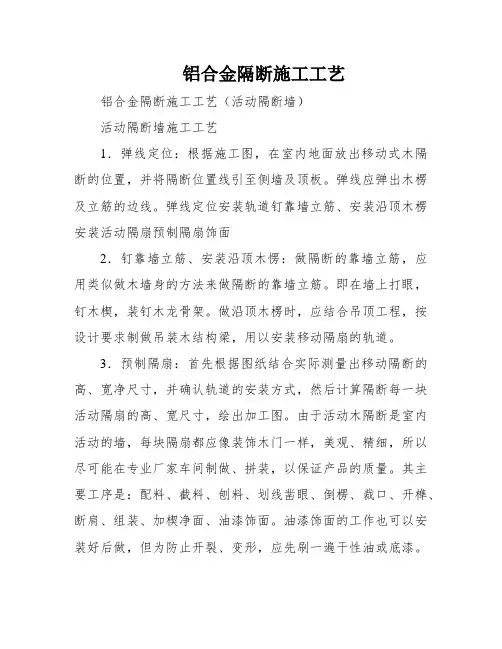

铝合金隔断施工工艺

铝合金隔断施工工艺铝合金隔断施工工艺(活动隔断墙)活动隔断墙施工工艺1.弹线定位:根据施工图,在室内地面放出移动式木隔断的位置,并将隔断位置线引至侧墙及顶板。
弹线应弹出木楞及立筋的边线。
弹线定位安装轨道钉靠墙立筋、安装沿顶木楞安装活动隔扇预制隔扇饰面2.钉靠墙立筋、安装沿顶木愣:做隔断的靠墙立筋,应用类似做木墙身的方法来做隔断的靠墙立筋。
即在墙上打眼,钉木楔,装钉木龙骨架。
做沿顶木楞时,应结合吊顶工程,按设计要求制做吊装木结构梁,用以安装移动隔扇的轨道。
3.预制隔扇:首先根据图纸结合实际测量出移动隔断的高、宽净尺寸,并确认轨道的安装方式,然后计算隔断每一块活动隔扇的高、宽尺寸,绘出加工图。
由于活动木隔断是室内活动的墙,每块隔扇都应像装饰木门一样,美观、精细,所以尽可能在专业厂家车间制做、拼装,以保证产品的质量。
其主要工序是:配料、截料、刨料、划线凿眼、倒楞、裁口、开榫、断肩、组装、加楔净面、油漆饰面。
油漆饰面的工作也可以安装好后做,但为防止开裂、变形,应先刷一遍干性油或底漆。
5.安装活动隔扇:首先应根据安装方式,先准确的划出滑轮安装位置线,然后将滑轮的固定架用木螺钉固定在木隔扇的上梃或下梃的顶面上。
隔扇逐块装入轨道后,推移到指定位置,调整各片隔扇,当其都能自由地回转且垂直于地面时,便可进行连接或做最后的固定。
每相邻隔扇用三副合页连接。
6.饰面:根据设计可以将挪动式木隔断芯板做软包;也可以裱糊墙布、壁纸或织锦缎;还可以用高等木料实木板镶装或贴饰面板制做,作清漆涂饰;也可以镶磨砂、刻花玻璃等。
应根据设计要求按相干工艺举行施工装饰。
铝合金隔断施工工艺铝合金隔断框架系统安装1.地轨:依放样地点将地轨置于恰当位置,并将门及转角位置预留,空气钉枪或电锤定于间隔60MM(地毯施作),固定于地坪上,如地板为磁砖或石材时,则必须以电钻钻孔,然后埋入塑胶塞,以螺丝固定地轨,地轨长度必须控制在正负1MM以内,将高低调解组件直杆的预定位置,置放于地轨凹槽内,最后盖上踢脚板盖板。
铝合金玻璃隔断施工方案

铝合金玻璃隔断施工方案1. 引言在现代建筑设计中,隔断起着非常重要的作用,不仅能够提供空间的分隔和隐私保护,还能增加室内采光和视野的开阔感。
铝合金玻璃隔断作为一种常用的隔断材料,被广泛应用于办公室、商业空间和家居家具等领域。
本文将介绍铝合金玻璃隔断的施工方案,包括施工前的准备工作、安装步骤、施工注意事项等内容。
2. 施工前准备工作在开始施工前,需要进行以下准备工作:2.1 施工图纸确认根据建筑设计图纸和隔断效果图,确认隔断的具体尺寸、位置和款式等要求。
2.2 材料准备准备好所需的铝合金型材、玻璃板、密封胶、固定螺丝等施工材料。
2.3 检查施工场地检查施工场地是否清洁整齐,确保施工的空间足够并且没有障碍物。
2.4 工具准备准备好所需的施工工具,包括电钻、螺丝刀、切割工具、量尺、工具袋等。
3. 施工步骤3.1 安装铝合金框架根据施工图纸确定的尺寸和位置,先安装铝合金框架。
使用电钻,将铝合金型材固定在墙壁或地面上,并确保水平和垂直度。
3.2 安装玻璃板将玻璃板顺序放置在铝合金框架内,注意要与铝合金框架的槽口对齐。
然后使用密封胶将玻璃板固定在槽口内,确保固定牢固且密封性良好。
3.3 安装隔断门如果需要安装隔断门,则需要在施工图纸上标明门的位置和尺寸。
根据标注,在适当位置切割铝合金框架,并安装门扇和门锁等配件。
3.4 完善细节处理在施工完成后,对铝合金框架和玻璃板进行检查,确保没有划痕、凹陷或其他质量问题。
对于较长的隔断,可以在铝合金框架内加入加强筋,增加隔断的稳定性。
3.5 清理和维护清理施工现场,清除施工过程中产生的垃圾和尘土。
针对铝合金框架和玻璃板,定期进行维护,清洁玻璃并更换密封胶以保持隔断的良好状态。
4. 施工注意事项4.1 安全第一在进行施工过程中,务必注意施工安全。
佩戴适当的安全装备,如手套、护目镜等,以防止意外伤害。
4.2 注意细节在施工过程中,注意细节处理。
要保持施工现场的整洁,避免划痕、凹陷等影响隔断质量的问题。
玻璃隔断(铝合金框)施工技术交底

1)测量放线:根据设计图纸尺寸测量放线,测出基层面的标高,玻璃中心轴线及上、下部位,侧边收口不钢槽的位置线。
2)预埋铁件下部侧边不锈钢玻璃槽安装:根据设计图纸的尺寸安装下部、侧边不锈钢槽及支架,调平直,然后固定。安装槽内垫底胶带,所有非不锈钢件涂刷防锈漆。
C装玻璃。在型材框架上安装玻璃,裁割玻璃时应注意按型材框洞尺寸缩3~5mm裁玻璃,这样裁得的玻璃才能顺利镶入框架上。然后用与框架型材同色的铝合金槽条在玻璃两侧位置夹住玻璃并用自攻螺丝固定在框架上。
3、防弹玻璃施工工艺
防弹玻璃施工时注意事项:防弹玻璃如还未过稳定期,性能不稳定,怕碰撞、划伤。所以在施工和材料运输中一定要严加小心。
技术负责人
交底人
接受交底人
日期:年月日
3)玻璃块安装定位:首先玻璃槽及玻璃块清洁干净,用玻璃安装机或托运吸盘将玻璃块旋转在安装槽内,调平、竖直后用塑料块塞紧固定,同一玻璃墙全部安装调平、竖直才开始注胶。
4)注胶:首先清洁干净上、下部位、侧边不锈钢玻璃槽及玻璃缝注胶处,然后将注胶两侧的玻璃、不锈板面用白色胶带纸粘好,留出注胶缝位置,再用有机溶剂清洗部位注胶处玻璃及不锈钢面,根据设计、国家规定要求注胶,同一缝一次性注完刮平,不停歇。
B(铝合金型材划线、下料、组装。
1)铝合金型材划线。划线时先复核现场实际尺寸,如实际尺寸与施工图所标尺寸误差小于5mm,可仍按施工图尺寸划线下料,如果实际尺寸与施工图尺寸所标尺寸误差>5mm,则应按实际尺寸划线下料(如果有较大出入应找设计人员洽商)。如果有水平横档,则应以竖框的一个端头为准,划出横档位置线,包括连接部位的宽度,以保证连接安装位置准确和横档,在同一水平线上。
铝合金隔断施工工艺及方法

铝合金隔断施工工艺及方法1.简介铝合金隔断施工工艺及方法是指在建筑室内空间中使用铝合金材料进行隔断的施工过程和方法。
隔断的主要作用是在室内空间中实现分区功能,提供私密性和隐私保护,同时具有装饰性和美观性。
2.工艺流程铝合金隔断的施工工艺流程一般包括以下几个步骤:2.1 设计规划首先,根据建筑室内空间的需求和功能分区要求进行设计规划。
确定隔断的位置、尺寸和形式,并与建筑师、设计师和业主进行沟通和确认。
2.2 材料准备选取适合的铝合金型材作为隔断的主要材料,并根据设计要求进行裁剪和加工。
确保材料的质量和尺寸符合要求。
2.3 安装固定将铝合金型材按照设计要求安装固定在地板、天花板或墙面上。
使用合适的固定件和工具,确保隔断稳固牢固。
2.4 钣金加工根据设计要求,进行铝合金隔断的钣金加工工艺。
包括切割、折弯、焊接等步骤,以满足隔断的形状和结构要求。
2.5 表面处理铝合金隔断的表面处理是保护材料、增加美观性和耐久性的关键步骤。
常用的表面处理方法包括阳极氧化、粉末涂装、喷涂等。
2.6 安装玻璃、门窗等附件根据设计要求,将玻璃、门窗等附件安装在铝合金隔断上。
确保附件的安装质量和使用功能。
2.7 质量检验在铝合金隔断施工完成后,进行质量检验,确保隔断的安全性、稳定性和外观质量符合要求。
3.注意事项在铝合金隔断施工过程中,需要注意以下事项:确保施工现场的安全性和整洁性,合理布置施工区域。
严格按照设计图纸和施工规范进行施工,避免因施工质量不过关而导致隐患。
选择优质的铝合金材料和配件,确保产品的质量和性能。
在施工过程中,加强与设计师、建筑师和业主的沟通协调,及时解决问题和调整方案。
施工完成后,进行验收和保养工作,确保隔断的正常使用和维护。
以上就是铝合金隔断施工工艺及方法的简要介绍,希望对您有所帮助。
如有任何疑问,请随时与我们联系。
玻璃隔断安装施工工艺

玻璃隔断安装施工工艺1)施工现场应保持清洁,无杂物,无灰尘,无水汽。
2)施工现场应有良好的通风条件。
3)施工现场应有稳定的电源供应。
4、施工步骤:1)确定玻璃门的位置和尺寸。
2)将门框固定在门洞上,确保门框水平、垂直、平整。
3)将玻璃板放入门框中,用玻璃吸盘器将玻璃板吸住,调整位置。
4)用密封胶注射枪将密封胶均匀地涂在玻璃边缘处。
5)将固定玻璃板的金属条固定在门框上。
6)清洁门框和玻璃板,确保无灰尘、无污渍。
7)安装门把手、门锁等五金配件。
5、注意事项:1)玻璃门的安装应由专业人员进行。
2)在安装过程中,应注意保护玻璃板,避免划伤或碰撞。
3)在固定玻璃板的金属条时,应注意不要过紧,以免玻璃板破裂。
4)安装完毕后,应检查门的开闭情况,确保无异常。
墙和地面的饰面已经完成施工,并且经过了验收合格。
门框的不锈钢或其他饰面已经完成,门框顶部的限位槽也已经预留好,用于安装固定玻璃板。
安装固定厚玻璃的木底托应该用钉子或者万能胶固定在地面上,然后在木底托上方中引一侧钉上用来固定玻璃板的木条。
接下来,用万能胶将该侧不锈钢或其他饰面粘在木底托上,铝合金方管可用木螺丝固定在埋入地面下的防腐木砖上。
开闭活动门扇用的地弹簧和定位销应按照设计要求安装在地面预留位置和门框的横梁上。
从固定玻璃板的安装位置的上部、中部和下部量三个尺寸,以最小尺寸为玻璃板的裁切尺寸。
如果上、中、下量得的尺寸一样,则裁玻璃时其裁切宽度应小于实测尺寸2mm,高度应小于实测尺寸4mm。
玻璃板裁好后,应在周边进行倒角处理,倒角宽度2mm。
固定玻璃的安装需要使用玻璃吸盘器将裁切好、倒好角的玻璃吸紧,然后手握吸盘器把玻璃板抬起,插入门框顶部的限位槽内后放到底托上,并调整好安装位置,使玻璃板边部正好盖住门框立柱的不锈钢或其它饰面的对口缝。
接着在木底托上钉另一侧木条,把玻璃板固定在木底托上。
在木条上涂刷万能胶,将该侧不锈钢饰面或其它饰面粘卡在木方上。
在门框顶部限位槽处和底托固定处、玻璃板与门框立柱接缝处注入密封胶。
玻璃隔断安装施工工艺流程

玻璃隔断安装施工工艺流程
《玻璃隔断安装施工工艺流程》
玻璃隔断在现代建筑中被广泛应用,它既可以起到美观装饰的作用,又可以实现空间的分隔和隔音效果。
然而,玻璃隔断的安装与施工并不简单,需要严谨的工艺流程和专业的技术操作。
首先,进行施工前的准备工作。
安装前需要对施工现场进行详细的测量和评估,确定隔断的尺寸和位置,以及选择合适的材料和配件。
在确定好施工方案后,需要做好安全措施,确保施工现场和人员的安全。
其次,进行玻璃隔断的安装。
首先是铺设地脚线,然后用打膨胀螺栓固定地脚线。
接下来是安装隔断的铝合金框架,将铝合金框架根据设计要求精准的安装在地脚线上。
接着是安装玻璃,根据实际情况选用合适的玻璃规格,使用专业的工具和技术安装在铝合金框架上。
最后是安装配件,包括门扇、门锁、门把手等,确保隔断的使用功能完善。
最后,进行安装的收尾工作。
安装完成后需对整体进行检查和保养,严格遵循施工标准和规范,确保隔断的安装质量。
同时也需要清理施工现场,保持现场整洁。
综上所述,《玻璃隔断安装施工工艺流程》是一个严谨而复杂的过程。
只有严格遵循施工流程,选用合适的材料和配件,以及具备专业的技术操作,才能确保玻璃隔断的安装质量和使用效果。
玻璃隔断(铝合金框)施工工艺

四、玻璃隔断(铝合金框)施工工艺施工工艺流程弹线定位→铝合金型材划线、下料、组装→固定框架→安装玻璃→清洁2、施工要点(1)弹线定位。
先弹出地面位置线,再用垂直线法弹出墙面位置、高度线和沿顶位置线,并标出竖框间隔位置和固定点位置。
弹线的同时应检查墙角的方正,墙面的垂直度,地面的平整度及标高,以确保安装玻璃隔断的质量。
(2)铝合金型材划线、下料、组装。
1)铝合金型材划线。
划线时先复核现场实际尺寸,如实际尺寸与施工图所标尺寸误差小于5mm,可仍按施工图尺寸划线下料,如果实际尺寸与施工图尺寸所标尺寸误差>5mm,则应按实际尺寸划线下料(如果有较大出入应找设计人员洽商)。
如果有水平横档,则应以竖框的一个端头为准,划出横档位置线,包括连接部位的宽度,以保证连接安装位置准确和横档,在同一水平线上。
2)铝合金型材下料。
下料应使用专用工具-铝合金型材切割机,保证切口光滑、整齐。
铝合金框架与墙、地面固定可通过铁脚件来完成。
首先安放好线的位置,在墙、地面上设置金属胀锚螺栓,同时在竖向、横向型材的相应位置固定铁脚件,然后将截好铁脚件的框架固定在墙上或地上。
3)铝合金型材组装。
组装铝合金玻璃隔墙的框架可以有两种方式。
隔墙面积较小时,先在平坦的地面预制成形,再整体安装固定;隔墙面积较大时,则直接将隔墙的沿地、沿顶型材,靠墙及中间位置的竖向型材按划线位置固定在墙、地、顶上,用后一种方法,通常是从隔墙框架的一端开始,先将靠墙的竖向型材与铝角件固定,再将横向型材通过铝角件固定。
铝角件安装方法是:先在铝角件上打出Φ3mm或Φ4mm的两个孔,孔中心距铝角件端头10mm,然后用一小截型材(截面形状及尺寸与竖向型材相同)放在竖向型材划线位置,然后将已钻孔的铝角件放入这一小截型材内,把握住小截型材,位置不得丝毫移动,再用手电钻按角铝件上的孔位在竖向型材上打出相同的孔,并用M4或M5自攻螺钉将铝角件固定在竖向型材上。
铝合金框架与墙、地面固定可通过铁脚件来完成。
铝合金玻璃隔断施工方案

铝合金玻璃隔断施工方案1. 引言在现代室内设计中,隔断起到了分割空间、提高私密性、增加采光的重要作用。
隔断材料的选择至关重要,铝合金玻璃隔断作为一种常见的材料,因其具有美观、轻质、耐久等优点,被广泛应用于办公室、酒店、商场等场所。
本文将介绍铝合金玻璃隔断的施工方案。
2. 施工步骤2.1 准备工作在正式施工之前,需要进行一系列准备工作,包括测量空间尺寸、设计隔断方案、购买所需材料等。
2.2 安装固定框架首先,需要安装铝合金固定框架。
在墙壁上确定安装位置并打好标记线,使用电钻进行预钻孔。
然后,使用螺丝固定框架在墙上。
2.3 安装玻璃在固定框架上安装玻璃。
首先将玻璃放置在固定框架内,确保水平和垂直。
然后,使用胶水或密封胶固定玻璃。
2.4 安装铝合金框架在玻璃上安装铝合金框架。
将铝合金框架与固定框架连接,使用螺丝固定。
2.5 完善细节在铝合金玻璃隔断的施工过程中,还需要注意一些细节。
例如,安装玻璃边缘的密封胶条,以确保隔断的密封性。
此外,还可以根据实际需要,安装门、配电线等。
3. 施工注意事项3.1 安全第一在进行铝合金玻璃隔断施工时,安全永远是第一位的。
施工人员应佩戴安全帽、手套等必要的安全防护装备,遵守相关操作规范。
3.2 确保精确测量在开始施工之前,务必精确测量空间尺寸,以确保隔断材料的准确安装。
不准确的测量可能导致隔断材料无法安装或出现缝隙。
3.3 严格控制质量在施工过程中,应严格控制施工质量。
确保固定框架稳固,玻璃安全可靠,铝合金框架连接牢固。
3.4 注意细节处理隔断施工的细节处理至关重要。
例如,玻璃边缘的密封胶条应平整牢固,以确保隔断的隔音效果。
4. 施工验收在隔断施工完成后,需要进行验收。
需核查以下几个方面:•隔断材料的安装是否准确牢固。
•隔断的外观是否美观。
•隔断的功能是否达到要求。
•隔断的密封性和隔音效果是否良好。
5. 总结铝合金玻璃隔断作为一种常见的室内隔断材料,具有优雅、轻便、耐久等特点。
铝合金玻璃隔断施工方案

铝合金玻璃隔断施工方案施工流程玻璃裁割→清理裁口→钢骨架制作→玻璃安装→验收施工工艺及要求(1)玻璃裁割玻璃裁配时,应按设计要求检查和挑选玻璃,并应在工厂操作。
在统一裁割中,按设计或实测尺寸,长宽各缩小一个裁口宽度的1/4裁割,其边缘不得不缺口和斜曲。
(2)清理裁口玻璃安装前,必须将门窗的裁口清扫干净,清除木碎渣、灰砂渣、胶渍和尘土等,使槽口与玻璃垫衬平实粘结牢固.(3)玻璃安装依据图纸在顶、地面弹出玻璃中心线及上下口钢架标高线。
依据实际结构尺寸,精确测算出下玻璃实际尺寸,以便定尺定货。
依据实际结构制定钢架结构及固定点。
制做钢骨架,膨胀螺栓与钢架连接点处应平整、光滑,并要使用回厚垫圈,以确保连接牢固可靠,钢架连接焊缝处应焊缝平滑,无飞溅。
所有钢架皆应在现场除锈,并涂防锈漆两度。
玻璃安装前,应先在下口钢架内底部满铺10MM黑胶垫,以避免玻璃安装到位后产生应力集中,使玻璃突然爆裂。
安装玻璃时要选择无风或风力较小的时候,安装到位后要及时用胶垫把上下口钢架与玻璃接触部分间隙塞死,用玻璃胶把所有缝隙连续封闭起来,并用玻璃胶把玻璃与玻璃及原结构连接成整体,以防风压变化造成不必要的损失。
验收标准(1)安装好的玻璃应平整、牢固、不得有松动现象;(2)油灰与玻璃及裁口应粘贴牢固,回角成八字形,表面不得有裂缝、麻面和皱皮;(3)油灰与玻璃及裁口接触的边缘应齐平,钉子、钢丝卡不得露出油灰表面;(4)木压条接触玻璃处,应与裁口边缘齐平。
木压条应互相紧密连接,并与裁口紧贴。
(5)密封条与玻璃、玻璃槽口的接触应紧密、平整,并不得露在玻璃槽口外面,用橡胶垫镶嵌玻璃,橡胶垫应与裁口、玻璃及压条紧贴,并不得露在外面;密封膏与玻璃、玻璃槽口的边缘应粘结牢固,接缝齐平。
(6)墙、隔断及顶棚安装的玻璃,不得移位,翘曲和松动,其接缝应均匀、平直、密实。
(7)拼接彩色玻璃、压花玻璃的接缝应吻合,颜色、图案应符合设计要求。
(8)竣工后的玻璃工程,表面应洁净,不得留有油灰、浆水、密封膏、涂料等斑污。
铝合金框玻璃隔断施工方案

铝合金框玻璃隔断施工方案(1)材料要求1)龙骨:龙骨材质、尺寸、规格应符合设计要求,木龙骨含水率应符合要求并应做防腐处理,金属龙骨应做防锈处理。
2)玻璃:玻璃的材质、种类、厚度、规格应符合设计要求,且其质量应满足国家相应标准;定尺加工时,在现场放样并绘制详细的加工图作为定货、进场验收和安装施工的依据。
3)配件:配件应与所采用的隔墙体系和材料种类配套,并应符合设计要求和相应规范的规定。
(2)作业条件1)配合水电、空调开口留设、辅强、防火、防潮及隔音填塞说明。
2)与柱、墙、玻璃外墙、窗台等界面之工法及详图。
3)上述工程施工平面图、施工立面图、隔间墙断面详图。
4)提供材料加工单,确定承包厂商,于厂内生产加工时,确保依据生产进度,指定规格,材料检验等流程加工生产。
5)施工前须与水电、空调、网路、天花、地板等相关界面开会协调,所得结论送交设计师及业主、监理签认方可施工。
(3)工艺流程:弹隔墙定位线→划龙骨分档线→安装电管线设施→安装大龙骨→安装小龙骨→防腐处理→安装玻璃→打玻璃胶→安装压条(4)施工工艺1)弹线:根据楼层设计标高水平线,顺墙高量至顶棚设计标高,沿墙弹隔断垂2)直标高线及天地龙骨的水平线,并在天地龙骨的水平线上划好龙骨的分档位置线。
3)安装大龙骨:天地骨安装:根据设计要求固定天地龙骨,如无设计要求时,可以用Ф8~Ф12膨胀螺栓或3~5寸钉子固定,膨胀螺栓固定点间距600~800㎜。
安装前作好防腐处理。
沿墙边龙骨安装:根据设计要求固定边龙骨,边龙骨应启抹灰收口槽,如无设计要求时,可以用Ф8~Ф12膨胀螺栓或3~5寸钉子与预埋木砖固定,固定点间距800~1000㎜。
安装前作好防腐处理。
4)主龙骨安装:根据设计要求按分档线位置固定主龙骨,用4寸的铁钉固定,龙骨每端固定应不少于三颗钉子。
必须安装牢固。
5)小龙骨安装:根据设计要求按分档线位置固定小龙骨,用扣榫或钉子固定。
必须安装牢。
安装小龙骨前,也可以根据安装玻璃的规格在小龙骨上安装玻璃槽。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
1 施工组织设计1.1综合说明一、编制说明本《施工组织设计》是针对山东外国语职业学院实验实训楼玻璃隔断及铝合金门制作安装工程而编制的。
对本工程,我们公司予以了高度重视,专门成立了项目部,我们将开展的一系列活动进行了认真的策划,意在通过周密的组织,达到设计上尽善尽美,生产上保质保量,施工上安全优质,力图通过我们的努力,把一份精品奉献给业主,奉献给社会。
本《施工组织设计》阐述的就是为实现这一目标而开展的一系列工作内容,以及保证这一切工作达到高质量、高效率、正常化、有序化而采取的保证措施。
二、编制依据及原则根据提供的招标文件、招标图纸、技术资料和说明、国家现行工程规范、工程量清单等;我公司在本工程中将投入的施工力量、技术力量和技术装备。
三、编制内容及控制重点:(一)编制内容:本工程施工组织设计仅适用于山东外国语职业学院实验实训楼玻璃隔断及铝合金门制作安装工程,是该工程装饰工程具体施工实施的指导性文件。
施工组织设计方案编制的指导思想是:严密组织、合理部署、突出重点;施工组织设计方案的编制遵循施工工艺技术的内在规律性,科学合理的安排各分部、分项工程施工工艺及施工顺序。
在施工过程中应按计划、实施、检查、处理四个步骤进行。
本施工组织设计力求采用先进的科学技术和科学的管理办法,以便加快施工速度、缩短工期、保证施工质量。
本施工组织设计根据施工具体情况,可适时进行修改调整,并将调整内容及时通报相关单位。
四、工程概况工程名称:山东外国语职业学院实验实训楼玻璃隔断及铝合金门制作安装工程施工范围: 实验实训楼玻璃隔断及铝合金门制作安装工程1.2 总体施工准备一、现场因素、施工技术保证措施(一)现场因素进场前的施工准备是施工管理的重要环节,准备工作的完善与疏漏直接关系到工程施工能否顺利展开,为避免施工管理中的盲目性、随意性,确保高速、优质、安全、低耗、圆满地完成施工任务,我公司根据本工程实际情况,周密地根据工程投标作好施工前的人员、材料、技术等各项准备工作,做到科学组织,合理安排,计划在先。
对于周边的其他环境也都进行相应的保护,针对施工现场的实际情况采取有针对性的保护措施。
1平面布置1.1根据现场实际情况,业主提供情况划分施工区域,由我公司在适当区域临时封堵便于施工,施工现场选择合适房间为现场办公室。
1.2垃圾临时堆放场拟设在总承包指定位置。
1.3临电箱的设置:总承包提供用电层箱接驳点,由本项目部负责从总承包方提供的层箱下口接引电源。
1.4施工区域临时水的取用点根据总承包方提供的水源位置,我方引管到施工现场。
1.5施工区域临时消防设施(如:灭火器、消防储水桶)分布满足消防有关规定。
组建现场消防小组,24小时通勤。
1.6现场不具备工人食宿条件,本公司将另行安排工人食宿问题。
(二)技术准备及保证措施2.1技术准备:2.1.1组织各专业技术人员,熟悉施工图纸,为图纸会审及交底工作做好准备,在开工后编制较为详细的施工进度计划,并采用微机管理,根据施工现场的进度动态及时完善调整,确保总计划不变。
2.1.2根据招标文件、招标图纸和工程内容,准备好相应的工程规范、法规文件和贯标程序文件。
2.1.3对原设备工程做好技术摸底工作,特别是要准确核实标高控制点,设备安装的结合部及隐蔽工程资料手续做好查清工作。
2.1.4对主要设备和材料编制采购计划,提出加工订货数量、规格、周期及需用日期。
2.1.5加强物资订货全过程的管理,以保证工期的顺利进行。
杜绝停工待料现象的发生。
2.1.6针对本工程的质量预控点编制质量计划;对质量通病编制预防措施,为事前控制做理论策划。
2.1.7作业前做好技术难点的攻关和逐级技术交底的准备工作,按流程严格执行。
2.1.8翻样工作是技术准备中的重点,其输出数据的准确性,直接影响到材料的加工精度。
加工精度高可以方便、快捷地安装,并减少现场因二次加工而产生的噪声、粉尘和垃圾。
进而提高工效、降低成本。
编制分项施工方案,在施工前,应对方案进行审核,确保方案的正确性和针对性。
2.2技术保证措施:2.2.1通过“六上墙、三工序”进行工艺控制。
2.2.1.1六上墙:操作人姓名、技术等级、专业负责人姓名、质检人员姓名、质量标准、检验评定等级。
2.2.1.2三工序:检查上道工序、保证本道工序、服务下道工序。
2.2.1.2.1检查上道工序:本道工序开始之前,由项目部技术负责人组织专业主管和质检员检查上一道工序,记录质量状态。
2.2.1.2.2保证本道工序:在本道工序完成后,约请下道工序主管和班组长共同检查验收本道工序。
2.2.1.2.3服务下道工序:主动征求下道工序的意见,确保工程质量达到下道工序满意。
2.2.2由专业主管组织施工队的三检(自检、互检、交接检)。
2.2.2.1自检:自检由班组长组织班组,按质量评定标准进行自我检查,是班组自我管理的措施,检查必须认真负责并将结果填表上交。
2.2.2.2互检:互检由专业主管和质检员组织同专业作业组长和班组质检员互相检查评比,选出质量较好的组织大家学习。
此部分检查也要做好记录。
2.2.2.3交接检:由本道工序的主管和质检员,约请下道工序的主管、班组长、班组质检员,在本道工序自检的基础上,进行工序交接前的检查,由下道工序主管和班组长签字确认质量合格,转入下工序的施工。
(三)施工准备及管理措施:3.1施工准备3.1.1根据业主的审批意见,在指定位置设置现场临时生产、设施和现场办公用房,确保工程顺利进行。
3.1.2在现场内搭设固定临时照明,架设临电设施,并设立专职临电工看管、维护,用以保证夜间施工和运输。
3.1.3及时周密地安排现场保安工作,做到24小时有人值班。
重点对现场出入人员、生产条件、成品、原材料、机具等方面做好监督和保护工作。
3.1.4后期施工人员的出入现场和材料、垃圾的清运路线,要按业主指定的通道进出现场。
3.1.5根据施工需要统一安排各种材料分批进场,并及时分散到工作面,做到码放合理、保护得当、尽量少地占用施工作业面。
3.1.6我公司将本项目按项目法规组织施工,由项目经理全面负责,在接到中标通知后按施工计划做出快速反映,组织有关管理人员到岗;相应的施工人员到位,相关的施工机械设备及临设设施进场。
3.1.7现场有噪声的作业,按照业主规定的时间进行。
3.2.管理措施:3.2.1制定质量岗位责任制,明确操作规程、操作人员、工长、质量检查员、技术负责人、项目经理各层次的质量责任,在管理中强化落实。
针对各施工生产环节的管理,树立高标准的质量意识,时时处处都要做到“质量是顾客第一满意”。
项目经理在提高质量意识的基础上,要加强各环节的管理,尤其是对各岗位上职工的管理。
通过在施工全过程贯彻ISO9001标准,按照企业制定的程序文件和相关作业指导书进行施工生产。
3.2.2施工管理人员认真学习和会审施工图纸,熟悉单项工程施工工艺,坚持按图施工。
对各部位的施工要采用细部明确设计法和要求,使管理者和操作人员做到“胸有成竹”。
如发现图纸与施工现场不符的地方,迅速做出反映,积极与甲方、监理、设计协调解决;并做好逐级技术交底工作。
3.2.3加强“一案三工序”的管理制度;加强工序间的自检、互检、交接检,特别是设备工程与装饰工程间的交接。
3.2.4不定期召开质量分析会,对工程存在的质量问题进行原因分析,采取措施,及时进行纠偏和控制。
3.2.5加强各工序的过程控制,除编制方案、进行详细交底外,编制质量计划,确保质量控制,在施工过程中加强检查、监督,使工序处于受控状态。
3.2.6现场应具备的受控文件3.2.6.1本工程适用的质量生产、环境、安全管理的各项规范、标准;3.2.6.2建筑装饰装修行业有关政策法规及消防、安全、文明施工文件;3.2.6.3本项目工程合同文本整体组成部分;3.2.6.4公司《质量手册和程序文件》;3.2.6.5结合本工程制定的应急预案、目标、指标、管理方案等项目管理文件。
(四)施工临时设施准备4.1施工临时用电:4.1.1现场施工用电部署3.1.1.1由业主指定电源处接现场临时用电一级配电箱,而后在施工区域设二级电箱及照明电箱,从而实现三级配电,动力、照明分路控制。
4.1.1.2临电设施严格按规定进行配备,并建立检查制度,定期对临时用电进行检查、维修并作好记录。
设专职的临电工(应持证上岗),负责临电设施的日常维护,同时对班组的使用进行监督。
4.1.1.3施工用电与施工临时照明用电分开敷设,临时照明用电采用低压36V照明。
36V行灯照明应具有良好的绝缘,行灯变压器应有防潮、防漏电措施。
220V照明线路应按照规定布线和装设灯具并加漏电保护器。
4.1.1.4建立本工程的临电管理制度,并教育施工人员遵照执行。
1.3 施工组织方案一、施工组织指导原则(一)根据建设项目工程特点、工期要求,确定本工程的施工组织指导原则为:分区实施管理、确保关键节点;把握关键路线、按时投入使用。
(二)分区实施管理即:把工程施工项目划分为2个施工段组织施工管理。
确保关键节点即:玻璃隔断及铝合金门制作安装工程(三)把握关键路线即:自始自终要抓住施工进度计划的关键线路不放,这样也就抓住了工程建设的主要矛盾,同时要全力保证安全施工。
(四)按时投入使用即:在建设单位、监理单位的统一协调、指挥下,按业主提出的项目建设进度要求,确保按时建成投入使用,一切为业主的利益着想。
二、施工组织机构部署(一)项目部组织机构的组建1、本工程组建一支既能协调指挥,又能强化对各个专业实行有效监控,综合能力较强的项目管理班子来承担本工程项目的施工。
在项目施工的全过程实施对施工各个阶段、各个专业分包单位的全面管理,实现工程施工的总协调、总进度及质量安全的总控制目标。
2、为保障本工程创优,结合我司ISO9001:2000质量体系要求,实行在公司领导下的项目经理负责制,拟成立一支具有施工过多项类似此工程项目管理能力和有丰富施工经验的项目经理部,项目部下设技术质量组、生产安全组、材料设备组、办公室,对内进行进度、质量、安全、产值、利润、材料、劳动力调配等进行全面的管理;对外负责与建设单位、质量监督部门等有关单位业务联系,在保障质量、安全文明施工前提下统一协调生产。
项目经理部将成为一支具有多专业、全面管理能力的队伍。
工程施工中将全面实施计算机辅助管理。
(二)工程项目组织机构1、根据公司实行项目经理负责制原则,本工程确定以项目经理为首的管理层,开展针对性目标,全面受权委托,对工程质量、进度、安全、文明达标、施工技术、经济效益、合同履行、善后服务等管理责任。
(三)管理机构的工作制度1、认真落实各项规章制度,本工程工期是有保障的、造价是合理的,质量必须达到优良标准的。
据此我们制定了施工、质量、技术、设备、物资、安全施工、现场标准化以及施工信息等管理办法。
