Proe工程图绘图设置可使用以下各项的组合定制自己的绘图环境和绘图行为:•绘图设置文件选项•配置选项•模板•格式例如,可预先确定某些特性,如尺寸和注释文本高度、文本方向、几何公差标准、字体属性、绘制标准和箭头使用True Type 字体Pro/ENGINEER 可使用TrueType 字体。

Pro/ENGINEER 提供42 种TrueType 字体,用户还可购买附加的TrueType 字体,并放置到Pro/ENGINEER 的载入点目录中。

有关在载入目录区中如何查找字体文件的信息,请参阅《Pro/ENGINEER 安装与管理指南》。

注意:TrueType 字体重画时需要更多时间。

关于绘图设置文件选项配置文件选项控制零件和组件的设计环境,而绘图设置文件选项会向细节设计环境添加附加控制。

绘图设置文件选项确定诸如尺寸和注释文本高度、文本方向、几何公差标准、字体属性、绘制标准、箭头长度等特性。

为绘图设置文件选项提供了缺省值,但是您可定制并保存各种版本以在其它绘图中使用。

在配置选项drawing_setup_file 中所指定的文件为在Pro/ENGINEER 进程中创建的所有绘图建立缺省绘图设置选项。

若不设置该选项,系统就使用缺省绘图设置文件选项值。

可从<载入点/text> 目录中检索具有下列名称的示例绘图设置文件:•iso.dtl ISO(国际标准组织)•jis.dtl JIS(日本标准协会)•din.dtl DIN(德国标准协会)Pro/ENGINEER 用每一单独的绘图文件保存这些绘图设置文件选项设置。

系统将这些值保存在一个名为<filename>.dtl 的设置文件中。

该文件的位置由pro_dtl_setup_dir 配置文件选项确定。

您可指定到包含绘图设置文件目录的完整路径。

若不用该配置文件选项指定路径名,则系统进入缺省的设置目录。

注意:•如果绘图设置文件选项被设置为default,并且如果存在同名的配置文件选项,则绘图设置文件选项将引用配置设置。

工程图配置

工程图配置

工程图配置设定PRO/E工程图配置文件,出漂亮的工程图您光创建好的格式文件和模型是不够的,您最终的是要打印工程图,当然了,现在有些地方可以不用工程图就可以制造出产品,但我想目前中国这样的还是不多的。

所以要想用PROE 出漂亮的工程图,以及方便打印工程图都离不开工程图的配置文件。

我个人的工程图设置如下,供大家参考将此文件保存为cns_ISO.dtl名称,并将其放在您PROE数据文件夹中的text目录,并将配置文件中的drawing_setup_file选项设置为此文件的路径。

drawing_text_height 3.500000text_thickness 0.000000text_width_factor 0.700000broken_view_offset 3.000000create_area_unfold_segmented YESdef_view_text_height 3.500000def_view_text_thickness 0.000000detail_circle_line_style PHANTOMFONTdetail_circle_note_text DEFAULTdetail_view_circle ONhalf_view_line SYMMETRY_ISOmodel_display_for_new_views FOLLOW_ENVIRONMENTprojection_type FIRST_ANGLEshow_total_unfold_seam YEStan_edge_display_for_new_views NO_DISP_TANview_note STD_ISOview_scale_denominator 100view_scale_format RATIO_COLONbroken_view_offset 3.000000detail_view_boundary_type CIRCLEdetail_view_scale_factor 2.000000crossec_arrow_length 3.500000crossec_arrow_style TAIL_ONLINEcrossec_arrow_width 1.000000crossec_text_place above_tailcrossec_type NEW_STYLEcutting_line STD_ISOcutting_line_adapt NOcutting_line_segment 7.000000def_xhatch_break_around_text YESdef_xhatch_break_margin_size 1.000000draw_cosms_in_area_xsec NOremove_cosms_from_xsecs TOTALshow_quilts_in_total_xsecs NOdatum_point_shape CROSSdatum_point_size 1.000000hidden_tangent_edges DEFAULThlr_for_datum_curves YEShlr_for_pipe_solid_cl NOhlr_for_threads YESlocation_radius DEFAULT(2.)mesh_surface_lines OFFpipe_insulation_solid_xsec NOref_des_display NOshow_sym_of_suppressed_weld NO thread_standard STD_ISO_IMP_ASSY weld_light_xsec NOweld_solid_xsec NOallow_3d_dimensions YESangdim_text_orientation PARALLEL_ABOVEassociative_dimensioning YESblank_zero_tolerance NOchamfer_45deg_leader_style STD_JIS chamfer_45deg_dim_text iso/dinclip_diam_dimensions YESclip_dimensions YESclip_dim_arrow_style NONEdefault_dim_elbows YESdim_fraction_format STDdim_leader_length 5.000000dim_text_gap 1.200000display_tol_by_1000 NOdraft_scale 1.000000draw_ang_units ANG_DEGdraw_ang_unit_trail_zeros YESdual_digits_diff 1dual_dimensioning NOdual_dimension_brackets YESdual_metric_dim_show_fractions NOdual_secondary_units INCHiso_ordinate_delta YESlead_trail_zeros STD_METRIClead_trail_zeros_scope ALLorddim_text_orientation PARALLELord_dim_standard STD_ISOparallel_dim_placement ABOVEradial_dimension_display STD_ISO shrinkage_value_display PERCENT_SHRINK symmetric_tol_display_standard STD_ISO text_orientation PARALLEL_DIAM_HORIZtol_display YEStol_text_height_factor 0.600000tol_text_width_factor 0.600000use_major_units NOwitness_line_delta 1.500000witness_line_offset 0.400000default_font fontdim_dot_box_style filleddraw_arrow_length 3.000000draw_arrow_style FILLEDdraw_arrow_width 1.000000draw_attach_sym_height DEFAULTdraw_attach_sym_width DEFAULTdraw_dot_diameter 1.000000leader_elbow_length 4.000000leader_extension_font SOLIDFONTset_datum_leader_length 0.375000axis_interior_clipping NOaxis_line_offset 2.000000circle_axis_offset 2.000000radial_pattern_axis_circle YESasme_dtm_on_dia_dim_gtol ON_DIMgtol_datums STD_ISO_JISgtol_datum_placement_default ON_BOTTOM gtol_dim_placement ON_BOTTOMnew_iso_set_datums YESstacked_gtol_align YES2d_region_columns_fit_text NOall_holes_in_hole_table YESdash_supp_dims_in_region YESdef_bom_balloons_attachment EDGEdef_bom_balloons_snap_lines NOdef_bom_balloons_stagger NOdef_bom_balloons_stagger_value 10.000000 def_bom_balloons_view_offset 20.000000def_bom_balloons_edge_att_sym FILLED_DOT def_bom_balloons_surf_att_sym FILLED_DOT min_dist_between_bom_balloons 5.000000 model_digits_in_region NOreference_bom_balloon_text "DEFAULT" show_cbl_term_in_region YESsort_method_in_region DELIMITEDzero_quantity_cell_format EMPTYdraw_layer_overrides_model NOignore_model_layer_status YESmodel_grid_balloon_display YESmodel_grid_balloon_size 4.000000model_grid_neg_prefix -model_grid_num_dig_display 0model_grid_offset DEFAULTmodel_grid_text_orientation HORIZONTALmodel_grid_text_position CENTEREDpipe_pt_line_style DEFAULTpipe_pt_shape CROSSpipe_pt_size DEFAULTshow_pipe_theor_cl_pts BEND_CLblank_zero_tolerance NOsymmetric_tol_display_standard std_isotol_display Yesdecimal_marker PERIODdefault_pipe_bend_note NOdrawing_units MMharn_tang_line_display NOline_style_standard STD_ISOmax_balloon_radius 3.000000min_balloon_radius 3.000000node_radius DEFAULTpos_loc_format %s%x%y, %rsym_flip_rotated_text NOweld_symbol_standard STD_ISOyes_no_parameter_display TRUE_FALSE先将这些设置保存在文本文档或写字板里,然后将其属性改为.DTL格式,并将其放在您proe 数据文件夹中的text目录如D:\proe\text在工程图模式下工具-选项-在选项框里输入drawing_setup_file-查找-在设置值里输入cns_ISO.dtl-点击添加/更改。

Proe 工程图参数设置

Proe 工程图参数设置

1. 尺寸公差选项选择需要更改的尺寸——右击属性——里面有norminal(一般象征)/LIMITS(限制)/PLUS-MINUL(加减)/(+/-)SYMMETRIC(+/-相称性)/AS IS(如其).选择你所对应的尺寸类型即可另外如果更改不了,那就要看你的工程图配置文件里的设置尺寸公差的显示有没有打开操作如下:右击鼠标——属性——工程图选项——输入tol-display,把no改为yes即可:首先介绍配置工程图选项1.在工程图模块选择“文件”菜单->点选“属性”在弹出的菜单中选择“绘图选项”,如图1。

图12.在绘图选项中“1”为绘图选项,“2”为当前设置值,“3”为选项说明,您可以根据说明来配置相关选项,配置完成请点击“4”保存。

绘图选项文件后缀名为“.dtl”。

图23.常用绘图选项说明。

drawing_units mm(前面为选项,空格后为值,下同)此项设置所有绘图参数的单位,比如后面的文字大小、箭头大小等选项,是以mm为单位的,先要设置这个选项。

drawing_text_height 3.5设置缺省文本的缺省高度,如注释中的文字,标注中的数值大小。

text_width_factor 0.7设置文本的高度和宽度的比例,按国标应使用长仿宋体,应为0.7。

但此项设置对于windows系统自带的仿宋体无效。

broken_view_offset 3设置破断视图两破断线之间的距离detail_circle_line_style phantomfont设置详细视图(局部放大图)的边界线的线型,影响打印的粗细projection_type first_angle设置视图的投影方向为第一角法(国标要求用第一角法,日本等国用第三角法)view_scale_denominator 3600view_scale_format ratio_colon上面两项互相影响一起设置,设置比例的显示方式以小数、比值、或分数方式。

Proecreo完整制作工程图格式和模板

Proecreo完整制作工程图格式和模板

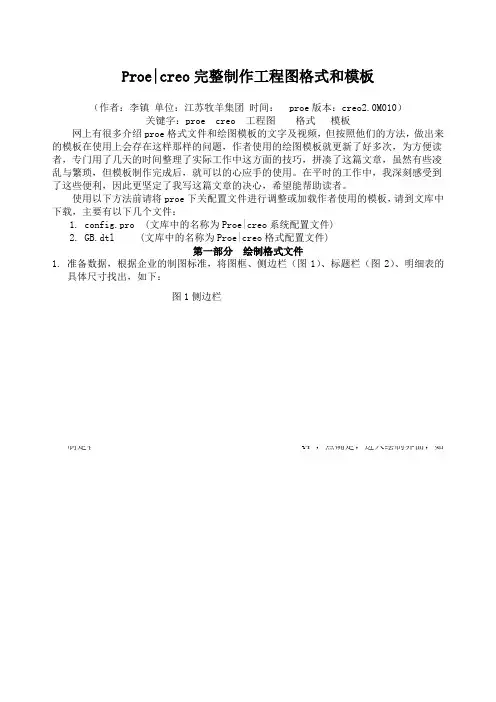

Proe|creo 完整制作工程图格式和模板(作者:李镇 单位:江苏牧羊集团 时间: proe 版本:creo2.0M010)关键字:proe creo 工程图 格式 模板网上有很多介绍proe 格式文件和绘图模板的文字及视频,但按照他们的方法,做出来的模板在使用上会存在这样那样的问题,作者使用的绘图模板就更新了好多次,为方便读者,专门用了几天的时间整理了实际工作中这方面的技巧,拼凑了这篇文章,虽然有些凌乱与繁琐,但模板制作完成后,就可以的心应手的使用。

在平时的工作中,我深刻感受到了这些便利,因此更坚定了我写这篇文章的决心,希望能帮助读者。

使用以下方法前请将proe 下关配置文件进行调整或加载作者使用的模板,请到文库中下载,主要有以下几个文件:1. config.pro (文库中的名称为Proe|creo 系统配置文件)2. GB.dtl (文库中的名称为Proe|creo 格式配置文件)第一部分 绘制格式文件1. 准备数据,根据企业的制图标准,将图框、侧边栏(图1)、标题栏(图2)、明细表的具体尺寸找出,如下:2. 启动proe ,新建格式文件,文件名形如A4prt_muyang.frm注:(1)文件名的意义A4代表图幅大小,可根据需要定义A0、A1、A2、A3等幅面;(2)prt 代表用于绘制零件图的模板,可根据需要定义asm 、sht 等;(3)muyang 代表公司名称,可根据需要定义其他如xcmg 、sany 等,方便进行区别;(4)用此法进行定义有利于今后模板的系列化。

有初学的读者会问为什么定义格式(frm )而不定义绘图(drw )呢?这里为读者答疑,在proe 里绘图中有个功能就是可以替换图框,利用这个功能我们很容易实现对图框的替换,而不用重新绘制,所以建议读者先创建frm ,在今后的使用中会感到得心应手,这也是个小技巧,呵呵。

点确定,进入新格式的绘制制定模板选择“空”,方向选择“纵向”,幅面选择“A4”,点确定,进入绘制界面,如图2 标题栏 图1侧边栏下图2.绘图区边框绘制,输入绝对坐标25,5确定,点右键输入绝对坐标25,292依次输入绝对坐标(205,292)(205,5)(25,5)完成绘图区边框绘制。

【ProeCreo工程图】系统绘图参数

【ProeCreo工程图】系统绘图参数

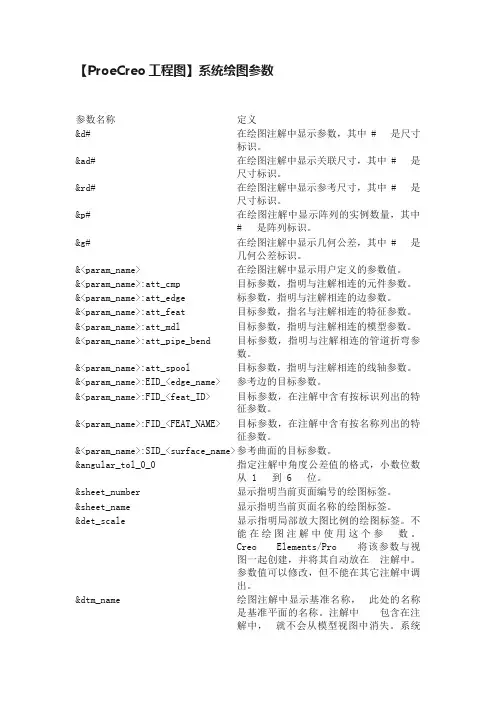

【ProeCreo工程图】系统绘图参数参数名称定义&d# 在绘图注解中显示参数,其中 # 是尺寸标识。

&ad# 在绘图注解中显示关联尺寸,其中 # 是尺寸标识。

&rd# 在绘图注解中显示参考尺寸,其中 # 是尺寸标识。

&p# 在绘图注解中显示阵列的实例数量,其中# 是阵列标识。

&g# 在绘图注解中显示几何公差,其中 # 是几何公差标识。

&<param_name> 在绘图注解中显示用户定义的参数值。

&<param_name>:att_cmp 目标参数,指明与注解相连的元件参数。

&<param_name>:att_edge 标参数,指明与注解相连的边参数。

&<param_name>:att_feat 目标参数,指名与注解相连的特征参数。

&<param_name>:att_mdl 目标参数,指明与注解相连的模型参数。

&<param_name>:att_pipe_bend 目标参数,指明与注解相连的管道折弯参数。

&<param_name>:att_spool 目标参数,指明与注解相连的线轴参数。

&<param_name>:EID_<edge_name> 参考边的目标参数。

&<param_name>:FID_<feat_ID> 目标参数,在注解中含有按标识列出的特征参数。

&<param_name>:FID_<FEAT_NAME> 目标参数,在注解中含有按名称列出的特征参数。

&<param_name>:SID_<surface_name> 参考曲面的目标参数。

&angular_tol_0_0 指定注解中角度公差值的格式,小数位数从 1 到 6 位。

Proe 工程图绘图属性设置

Proe 工程图绘图属性设置

Proe 工程图绘图属性设置&todays_date 显示当前日期&model_name 显示模型名称&scale 显示绘图比例&dwg_name 显示工程图的名称&type 显示模型类型(装配图或零件)&format 显示图纸具体规格&current_sheet 显示图纸页码&total_sheets 显示图纸总页码数&dtm_name 显示基准平面名称设置文字高度drawing_text_height 3.5设置文本宽度text_width_factor 0.6设置视角类型(第一视角)projection_type first_angle设置箭头长度draw_arrow_length 3.5设置箭头方式(实心箭头)draw_arrow_style filled设置绘图单位drawing_units mm报表你看到的符号右边有…的就表明这个符号有子项可以展开。

报表符号分为下面的几大类:asm…---有关装配的信息dgm…-fam…-有关族表的信息harn…-有关电缆的参数信息lay…-有关layout的信息mbr…-有关单个元件的信息mdl…-有关单个模型的信息mfg…-有关mfg的信息prs…rpt…-有关重复区域的信息weldasm…有关焊接装配的信息尽管报表符号有很多,但是常用的也不算太多,记住下面的这些足以应付你的一般工作: 装配中的成员名称asm.mbr.type 装配中的成员类型(Assembly或Part)asm.mbr.(user defined) 装配中的成员的用户自定义参数rpt.index 报表的索引号rpt.qty 报表中的成员数量rpt.level 报表中的成员所处的装配等级rpt.rel.(user defined) 报表关系中的用户自定义参数 族表的实例名 族表实例的参数名fam.inst.param.value 族表实例的参数值。

PROE工程图的配置设置

PROE工程图的配置设置

PROE工程图的配置设置什么是PROE配置文件:首先我们以MS Word文档为例,启动Word默认情况下软件加载一个模板,该模板中包括版式、页边距、文字、段落等格式,然后我们通常对页面进行设置等等操作来满足我们在不同情况下的需求。

再次打开Word文档发现格式已经是原来设置好的格式,拿来即用,不用再一一重新设置。

有人就问,为什么我在Pro/E中辛苦设置好菜单、公差、界面、单位……,重新启动Pro/E却没有出现我的个性化配置?难道Pro/E就没有和MS Word文档一样的功能?答案是肯定的!Pro/ENGINEER软件系统同样提供给用户定制自己工作环境的配置文件。

它是一个文本文件,利用这个文件用户可以定制很多标准设置,如定制菜单、公差显示模式、尺寸单位、映射键(Mapkey)、计算精度、工程图控制等等。

一般在企业或公司把它定制为标准文件,作为大家共同的工作环境,在应用产品数据管理(PDM)和协同设计过程中便于交流和数据共享。

那么配置文件(或称映射文件)又包括哪些呢?下面仅介绍常用的几个:config.pro 系统配置文件,配置整个PROE系统gb.dtl 工程图配置文件,你可以先简单的理解为设置箭头大小,文字等标注样式。

format.dtl 工程图格式文件(可以简单的理解为图框)的配置文件。

table.pnt 打印配置文件,主要设置工程图打印时的线条粗细、颜色等。

A4.pcf 打印机类型配置文件,主要设置工程图打印出图时的比例、纸张大小等。

config.win 操作界面、窗口配置文件,如模型树窗口的大小,各种图标、工具栏、快捷键在窗口的位置等。

Tree.cfg 模型树配置文件,主要设置在模型树窗口显示的内容、项目。

注:config.win文件通常以 config.win.* 的形式出现,后缀*是流水号,为阿拉伯数字序号,形如:config.win.5。

该文件每改动一次,则新生成一个流水号加1的新文件,如config.win.6,依次类推。

Creo工程图配置

Creo工程图配置

broken_view_offset 3
!值:yes*|no|。使局部展开的横截面视图中的尺寸显示,类似于全部展开的横截面视图中的尺寸显示。如果设置为“是”,刚创建新视图时,视图分段显示。
create_area_unfold_segmented YES
!symmetry_iso(绘制一条延伸出零件外的细点画线并在两端各加两条细实线表示)|
!symmetry_asme(绘制一条延伸出零件外的细点画线并在两端各加两条粗实线表示)|none(无分界线)。指定半视图的分界线型式。国标为symmetry_iso。
half_view_line symmetry_iso
text_width_factor 1
!这些选项控制视图和它们的注释!
!These options control views and their annotation!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
detail_view_boundary_type CIRCLE
!值:on*(在父视图中以圆显示局部区域的范围)|off(局部详图在父视图中的范围不显示)|。设置局部详图在父视图中是否以圆显示局部区域的范围。
detail_view_circle ON

!这些选项控制与其它选项无关的文本!
!These options control text not subject to other options!
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
!设置缺省文本的缺省高度,如注释中的文字,标注中的数值大小

Creo工程图配置文档

Creo工程图配置文档

!将下载好的后缀改为.dtl放置到安装目录/text文件夹下替换原文件!系统单位drawing_units mm!投影视角(采用国标第一视角)projection_type FIRST_ANGLE!模型显示样式(消隐)model_display_for_new_views no_hiddentan_edge_display_for_new_views tan_dimmed!设置默认文本属性text_height 3.500000text_thickness 0.000000text_width_factor 0.700000!设置破断视图两破断线之间的距离broken_view_offset 3.000000!设置详细视图(局部放大图)的边界线的线型,影响打印的粗细detail_circle_line_style SOLIDFONT!设置当文本出现在剖面线当中时,是否文本与剖面线分开(自动断开剖面线让出位置)def_xhatch_break_around_text yes!设置当文本出现在剖面线当中时,文本与剖面线的隔开距离。

def_xhatch_break_margin_size 1!设置螺纹表示方法按国标形式表示,正面以3/4圆方式表示hlr_for_threads yesthread_standard std_iso_imp_assy!设置标注角度尺寸时,角度的放置方式为水平angdim_text_orientation HORIZONTAL!设置公差值有一项为0时,是否去掉0。

比如尺寸公差中有上偏差+0.02和下偏差0,如果设为yes则只显示+0.02,0不显示blank_zero_tolerance NO!这两项会互相影响,第一项设置标注尺寸时,数值平行于尺寸线,并且直径标注会水平显示。

(半径不能),第二项设置标注时数值在尺寸线上面。

parallel_dim_placement ABOVE!text_orientation parallel_diam_horiz!设置公差的显示,此项要配合config.pro中的tol_mode 值nominal使用,且只对后面的建模有效。

ProeCreo工程图·工程图.dtl配置文件使用详解及常用选项汇总

ProeCreo工程图·工程图.dtl配置文件使用详解及常用选项汇总

ProeCreo工程图·工程图.dtl配置文件使用详解及常用选项汇总工程图的配置文件,简单的理解就是设置工程图标注样式的文件,比如说箭头大小、文字大小、公差等。

实际上工程图的配置文件比标注样式的内容要广得多了。

它有几百条选项,要搞清楚每一条选项的作用是不容易的,也没必要,我们只要知道常用的选项就可以了。

工程图配置文件的使用方法•创建工程图配置文件*.dtl*.dtl是指文件名可以是任意的,后缀必须相同。

和PROE的系统配置文件一样,初学者也许还不知道这个文件怎么来,在哪里?按以下步骤,你就可以看到工程图的配置文件了。

①新建绘图文件这样我们就可以进入到工程图模块了(也就是绘图模块)。

②进入配置文件选项窗口。

点击文件——准备——绘图属性——详细信息更改项——更改如下图所示这时就可以看到选项窗口了,与config.pro窗口类似这样我们就可以在【起始位置】找到刚刚创建的配置文件*.dtl,后缀名是系统自动加的。

这个就是我们要讲工程图配置文件了!工程图里的所有配置都由它来控制!需要说明的是,刚才的过程只是为了说明这个工程图配置文件的创建过程,实际上这个配置文件没有经过设置,没有设置单位文字等选项,所以还不能直接调用。

我们重新进入工程图模块,进入绘图属性选项窗口。

点击打开,在我们的安装目录下面找到text目录下的配置文件,系统为我们准备了一些,后缀名为dtl可以调用。

这里我们选用了cns_cn.dtl,如下图所示。

补充说明上图中所见到的几个.dtl后缀的配置文件。

cns_cn.dtl——中国大陆标准的配置文件cns_tw.dtl——中国台湾标准的配置文件din,dtl——德国标准的配置文件jis.dtl——日本标准的配置文件iso.dtl——国际标准的配置文件选择cns_cn.dtl,因为此标准比较符合国家标准,我们只要稍作修改就可以用了。

如果你不作任何修改,也可以直接保存,或者把text下面的cns_cn.dtl文件复制一份也可以。

[讲解]ProE工程图属性设置

[讲解]ProE工程图属性设置

工程图属性设置0这些选项控制与其他选项无关的文本:0Drawing_text_height 3.5mm 设置绘图中所有文本的缺省文本高度。

0Text_width_factor 0.7 设置文本宽度和文本高度间的缺省比值。

0这些选项控制视图和它们的注释:0def_view_text_hight 3.0 设置视图注释及箭头中视图名称的文本高度。

0Projection_type first_angle 设置创建投影视图的方法。

0Show_total_unfold_seam no 确定全部展开横截面视图的接缝是否显示。

0Tan_edge_display_for_new_views no_disp_tan 确定创建视图时,模型相切边的显示。

这些选项控制横截面和它们的箭头:0Crossec_arrow_length 7.0 设置横截面切割平面箭头的长度。

0Crossec_arrow_width 0.7 设置横截面切割平面箭头的宽度。

0这些选项控制在视图中显示的实体:0Thread_standard std_ansi 控制带有轴的螺纹孔显示。

0这些选项控制尺寸:0Dim_leader_length 7.0mm 当导引箭头在尺寸线外时,设置尺寸导引线的长度。

Text_orientation parallel_diam_horiz 控制尺寸文本的方向。

0 Witness_line_delta 2~3 设置尺寸界线在尺寸导引箭头上的延长量。

0这些选项控制方向指引:0Draw_arrow_length 4.5mm 设置导引线箭头的长度。

0Draw_arrow_style filled 控制所有带箭头的详图项目的箭头样式。

0 Draw_arrow_witdth 0.7mm 设置导引线的宽度。

0这些选项控制轴:0Circle_axis_offset 2.0mm 设置圆十字叉丝轴延伸超出圆边的缺省距离。

0这些选项控制尺寸公差:0Tol_display yes 控制尺寸公差的显示。

ProE 工程图比例设置

ProE 工程图比例设置

Pro/E 工程图比例设置工程图及视图的比例(About Drawing and View Scales )我们可以对工程图采用两种比例形式:整体比例(在添加视图时选择No Scale选项)和视图比例(在添加视图时选择Scale选项)。

对整体比例而言,系统使用工程图左下角的比例参数。

对于这个比例,我们可以使用modify-value命令,选择左下角的值即可更改。

在配置文件中,我们可以修改“default_draw_scale,”选项,来确定默认的工程图比例对于视图比例而言,系统针对某一个视图单独确定该视图的比例。

在添加视图时,需要给定比例值,在视图的某位置上,标明比例值。

当修改工程图比例(整体比例)时,该视图的比例不变。

当修改工程图图纸的大小时(如A4-A3)时,整理比例会根据图纸的改变而改变,以适应图纸。

然而,视图比例却不因图纸的改变而改变。

我们可以通过约束来驱动视图比例,但不能使用约束来驱动整体比例。

我们可以为视图比例确定一个使用关系表达式,系统会计算该表达式,同时保存在图纸的信息中。

这种功能允许我们使用模型中的任何尺寸,当模型中的与视图比例相关的尺寸改变时,视图的比例会随之改变。

注意,当具有视图比例的视图,其比例改变时,和它相关的视图也同时发生变化。

改变视图比例的关系表达式To Modify the Relational Expression for the View Scale选择:DETAIL > Modify > Value使用右键选择需要修改的视图比例的值或关系表达式(relational expression),并按回车键;注意,当改变关系表达式时,只能改动右边的表达式系统会计算左边的值作为视图比例。

比例的格式比例的格式有几种,如小数形式,分数形式,比例形式。

我们大都使用比例形式,这种设置可以在*.dtl设置文件中中进行设置。

“view_scale_format”设为:ratio_colon注意的设置“view_scale_denominator”的设置,应为"1"不然可不不行哦!!。
