圆柱型锂离子电池设计公式
常用锂电参数与计算公式、中英对照
常用锂电参数与计算公式、中英对照（1）电极材料的理论容量电极材料理论容量，即假定材料中锂离子全部参与电化学反应所能够提供的容量，其值通过下式计算：其中，法拉第常数(F)代表每摩尔电子所携带的电荷，单位C/mol，它是阿伏伽德罗数NA=6.02214 ×1023mol-1与元电荷e=1.602176 ×10-19 C的积，其值为96485.3383±0.0083 C/mol故而，主流的材料理论容量计算公式如下:LiFePO4摩尔质量157.756 g/mol，其理论容量为：同理可得：三元材料NCM(1:1:1)(LiNi1/3Co1/3Mn1/3O2 ) 摩尔质量为96.461g/mol，其理论容量为278 mAh/g,LiCoO2摩尔质量97.8698 g/mol，如果锂离子全部脱出，其理论克容量274 mAh/g.石墨负极中，锂嵌入量最大时，形成锂碳层间化合物，化学式LiC6，即6个碳原子结合一个Li。
6个C摩尔质量为72.066 g/mol，石墨的最大理论容量为：对于硅负极，由5Si+22Li++22e- Li22Si5 可知，5个硅的摩尔质量为140.430 g/mol，5个硅原子结合22个Li，则硅负极的理论容量为：这些计算值是理论的克容量，为保证材料结构可逆，实际锂离子脱嵌系数小于1，实际的材料的克容量为：材料实际克容量=锂离子脱嵌系数×理论容量（2）电池设计容量电池设计容量=涂层面密度×活物质比例×活物质克容量×极片涂层面积其中，面密度是一个关键的设计参数，主要在涂布和辊压工序控制。
压实密度不变时，涂层面密度增加意味着极片厚度增加，电子传输距离增大，电子电阻增加，但是增加程度有限。
厚极片中，锂离子在电解液中的迁移阻抗增加是影响倍率特性的主要原因，考虑到孔隙率和孔隙的曲折连同，离子在孔隙内的迁移距离比极片厚度多出很多倍。

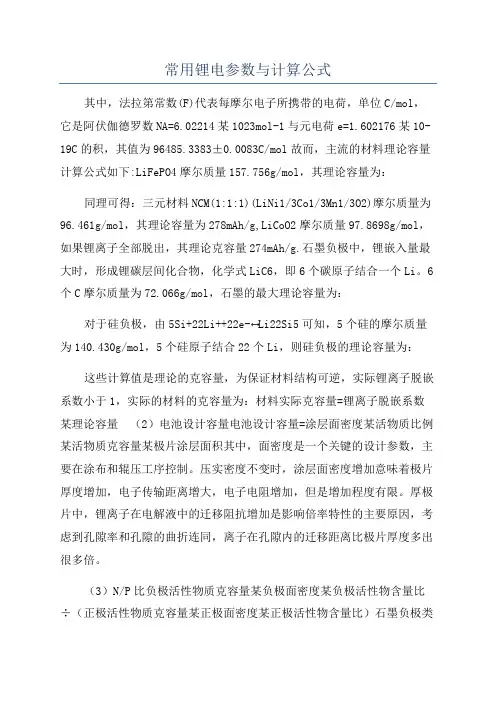

常用锂电参数与计算公式
常用锂电参数与计算公式其中，法拉第常数(F)代表每摩尔电子所携带的电荷，单位C/mol，它是阿伏伽德罗数NA=6.02214某1023mol-1与元电荷e=1.602176某10-19C的积，其值为96485.3383±0.0083C/mol故而，主流的材料理论容量计算公式如下:LiFePO4摩尔质量157.756g/mol，其理论容量为：同理可得：三元材料NCM(1:1:1)(LiNi1/3Co1/3Mn1/3O2)摩尔质量为96.461g/mol，其理论容量为278mAh/g,LiCoO2摩尔质量97.8698g/mol，如果锂离子全部脱出，其理论克容量274mAh/g.石墨负极中，锂嵌入量最大时，形成锂碳层间化合物，化学式LiC6，即6个碳原子结合一个Li。
6个C摩尔质量为72.066g/mol，石墨的最大理论容量为：对于硅负极，由5Si+22Li++22e-↔Li22Si5可知，5个硅的摩尔质量为140.430g/mol，5个硅原子结合22个Li，则硅负极的理论容量为：这些计算值是理论的克容量，为保证材料结构可逆，实际锂离子脱嵌系数小于1，实际的材料的克容量为：材料实际克容量=锂离子脱嵌系数某理论容量（2）电池设计容量电池设计容量=涂层面密度某活物质比例某活物质克容量某极片涂层面积其中，面密度是一个关键的设计参数，主要在涂布和辊压工序控制。
压实密度不变时，涂层面密度增加意味着极片厚度增加，电子传输距离增大，电子电阻增加，但是增加程度有限。
厚极片中，锂离子在电解液中的迁移阻抗增加是影响倍率特性的主要原因，考虑到孔隙率和孔隙的曲折连同，离子在孔隙内的迁移距离比极片厚度多出很多倍。
（3）N/P比负极活性物质克容量某负极面密度某负极活性物含量比÷（正极活性物质克容量某正极面密度某正极活性物含量比）石墨负极类电池N/P要大于1.0，一般1.04~1.20，这主要是出于安全设计，主要为了防止负极析锂，设计时要考虑工序能力，如涂布偏差。
锂离子电池设计公式
Rev. A Model Capacity Battery Thickness Battery width Battery length Impedance Can thickness Can wall thickness Can bottom thikness Can lid thickness PP film thickness Ni (AL) tab thickness Battery width Can width margin Can length Can cross area L/T Winding pin width Can Side residue Layers Naked battery thickness Naked battery width Naked battery length Cathode formulation Cathode material specific capacity Cathode loading Cathode area density Cathode bulk density Cathode weight Cathode thickness Cathode elongation rate Cathode actual length Cathode design length Cathode width Cathode Scratched area width Al foil density Al foil thickness Cathode weight Separator thickness Separator length Separator width Separator density Separator weight Anode formulation Anode material specific capacity Anode loading Anode area density Anode bulk density Anode thickness Anode length 0 4 0.0 0.0 0.0 4297.0 0.0 0.25 0.5 1.3 0.3 0.1 (0.3) 0.3 -1.3 1 85.0% -2.3 2.0 -1.3 -0.425 -2 -4 93.5% 130 0.03 410.00 4100000.0 0.03 0.1200 1.80% 7 7 (6.0) 2 56 0.02 0.03 0.025 (12) (3) 10.81 0.00 92.50% 350 0.0 169.3 1550000.0 0.121242097 (6) mAh mm mm mm mohm mm mm mm mm mm mm mm mm mm^2 mm mm Layer mm mm g g/m^2 g/m^3 g mm mm mm mm g/m^2 mm g mm 19.02133 mm g/m^2 g mah/g g g/m^2 g/m^3 mm mm
锂离子电池能量密度计算公式
锂离子电池能量密度计算公式锂离子电池是一种广泛应用于便携式电子设备、电动车、太阳能储能等领域的电池。
在大规模应用场景中，一款电池的能量密度往往是衡量其性能的一个关键指标。
本文将介绍锂离子电池能量密度的概念及其计算公式。
一、能量密度的概念能量密度是指在单位体积或单位质量下储存的能量量。
在电池的领域中，我们更常用的是单位质量下的能量密度，即电池的能量容量（单位：Wh/kg）。
能量容量是指电池在放电过程中所释放的能量与电池质量的比值。
因此，能量密度越高，电池的能量容量就越大，电池在同等质量或体积下所提供的能量也就越多。
二、计算公式那么，我们如何计算锂离子电池的能量密度呢？计算公式如下：能量密度（单位：Wh/kg）= 电池额定容量（单位：Ah）× 电池平均工作电压（单位：V）/ 电池质量（单位：kg）其中，电池的额定容量是指电池能够在一定的标准条件下（通常是20℃、1C放电）放电的时间。
例如，一款电池的额定容量为10Ah，则表示该电池在20℃环境下，以1C 电流放电时，在10小时后将耗尽其能量。
而电池的平均工作电压则是指电池的电压在放电过程中的平均值，一般是指电池在卸电中的平均输出电压。
此外，电池质量则是指电池本身的重量（不包括外壳等其他组件）。
值得注意的是，能量密度的计算公式中，电池质量可能会包含一些额外的因素，例如用于保护电池的包装材料、电池壳体等组件的重量。
在实际应用中，我们需要根据实际情况进行调整，以保证能量密度的准确性。
三、影响能量密度的因素影响锂离子电池能量密度的因素有很多，这里介绍几个比较重要的因素。
1.正极材料的选择锂离子电池的正极材料是决定电池能量密度的关键因素之一。
目前市场上主要有三种材料可供选择：钴酸锂、三元材料、铁锂等。
其中，钴酸锂的能量密度最高，但是价格较贵；三元材料则比钴酸锂稍微贵一些，能量密度相对也低一些；而铁锂则价格相对便宜，但能量密度也较低。
2.电池电芯设计结构电池电芯的设计结构对能量密度也有很大的影响。
圆柱形锂离子电池构造
圆柱形锂离子电池是一种常见的二次电池，其构造主要由正极、负极、隔膜、电解液和外壳组成。
1. 正极：通常采用的是富锂材料，比如三元材料（LiNiCoMnO2）或者钴酸锂（LiCoO2），正极材料需要与电解液中的锂离子进行反应，产生电子并向负极输送。
2. 负极：通常采用石墨材料，负极材料能够与电解液中的锂离子发生化学反应，吸收锂离子，并在放电的过程中释放锂离子。
3. 隔膜：通常采用聚烯烃等高分子材料制成的多孔隔膜，隔膜可以防止正负极直接接触，同时也起到了锂离子传输的作用。
4. 电解液：通常采用有机溶剂和锂盐组成的电解质，能够承载锂离子并提供导电作用。
5. 外壳：通常采用金属材料或者高强度塑料材料制成的圆柱形容器，能够保护内部组件并承受外部力量。
外壳通常有正极和负极的两个端子，用于与外部电路连接。
圆柱形锂离子电池构造简单、体积小巧，适合应用于消费类电子产品、电动工具等领域。
圆柱锂离子电池配组标准
版本：A0试行页码：第1 页共3页版本修订内容文件更改申请单NO：A0 新版发行批准/日期审核/日期制定/日期版本：A0试行页码：第2 页共3页1.0目的规范和指导进行锂离子电池配组。
2.0范围适用于本公司生产的锂离子电池和外购的锂离子电池。
3.0定义3.1配组：指电池需要2个或以上数量电池的并联或者串联；3.2自耗电：指单个电池在储存前后的电压相差的数值；3.3电压差：指两个电池或多个电池在同一条件下测试的电压之间的数值差；3.4容量差：指两个电池或多个电池在同一条件下测试的容量之间的数值差；3.5 内阻差：指两个电池或多个电池在同一条件下测试的内阻之间的数值差。
4.0配组方法和要求4.1 配组前容量测试：以CC/CV方式（具体电流可根据测试柜电流范围进行设定）对电池进行充电，然后以1C或0.5C电流放电至电池所要求终止电压，记录每个电池容量。
4.2 充电要求：以0.5C或者1C的电流（具体电流可根据测试柜电流范围进行设定）对电池进行充电，标称电压为3.6V体系的电池充电到3.85V，标称电压为3.2V体系的电池充电到3.3V，然后恒压充电直到电流降至0.01C时结束充电。
4.3 老化储存测电压降和内阻变化：将充电后的电池常温静置超过6-8小时，用万用表（或内阻测试仪）测试电压（精确到0.001V）、内阻，记录测试时间，将电池在常温下储存7天或者12天(具体老化时间可根据客户要求的出货交期决定)，准时取出依序进行电压、内阻的测试，获得自耗电和内阻变化数据。
4.4 配组要求：(1) 18#3.6V体系倍率型号电池配组要求自耗电内阻变化容量差电压差内阻差单电池<1.5mV/天分选之后电池按5mv一个等级分类，见下表<20%(10<内阻<15mΩ)≤1.5% 10mV±15%(10<内阻<15mΩ)=2mΩ<10%(15<内阻<20mΩ)±10%(15<内阻<20mΩ)= 2mΩ分选后电池电压分类 3.830以下3.831┆3.835V3.836┆3.840V3.841┆3.845V3.846┆3.850V3.851┆3.855V3.856┆3.860V3.861┆3.865V3.866┆3.870V版本：A0试行页码：第3 页共3页常温存储7天后电压分类PACK接受标准低电压3.825┆3.835V3.831┆3.840V3.836┆3.845V3.841┆3.850V3.846┆3.855V3.851┆3.860V3.856┆3.865V3.860┆3.870V备注：电压在同一档次，贮存7天后降2个档次的可配组，如同一档次内没有电池配组可向临进档次贮存7天后降2个档次配组（电压差必须在10mV内）；电压在同一档次，贮存7天后降1个档次的可配组，如同一档次内没有电池配组可向临进档次配组（电压差必须在10mV内）自耗电内阻变化容量差电压差内阻差单电池<1mV/天分选之后电池按5mv一个等级分类，见下表<10%(40<内阻<60mΩ)≤1.5% 5mV±10%(40<内阻<60mΩ) =5mΩ<8%(60<内阻<85mΩ)±8%(60<内阻<85mΩ) =5mΩ分选后电池电压分类 3.830以下3.831┆3.835V3.836┆3.840V3.841┆3.845V3.846┆3.850V3.851┆3.855V3.856┆3.860V3.861┆3.865V3.866┆3.870V常温存储7天后电压分类PACK接受标准低电压3.825┆3.835V3.831┆3.840V3.836┆3.845V3.841┆3.850V3.846┆3.855V3.851┆3.860V3.856┆3.865V3.860┆3.870V备注：电压在同一档次，贮存7天后降2个档次的可配组，如同一档次内没有电池配组可向临进档次贮存7天后降2个档次配组（电压差必须在5mA内）；电压在同一档次，贮存7天后降1个档次的可配组，如同一档次内没有电池配组可向临进档次配组（电压差必须在5mV内）(3) 18#3.2V体系电池配组要求自耗电内阻变化容量差电压差内阻差单电池<1.5mV/天分选之后电池按5mv一个等级分类，见下表<20%(10<内阻<20mΩ)≤1.5% 10mV±15%(10<内阻<20mΩ) =3mΩ<10%(20<内阻<30mΩ)±10%(内阻20mΩ-30 mΩ) =3mΩ版 本： A0试行 页 码：第 4 页 共 3页分选后电池电压分类3.320 V 以下3.321 ┆ 3.325V3.326 ┆ 3.330V 3.331 ┆ 3.335V 3.336 ┆ 3.340V 3.341 ┆ 3.345V 3.346 ┆ 3.350V 3.351 ┆ 3.355V 3.356 ┆ 3.360V 常温存储7天后电压分类PACK 接受标准低电压3.316 ┆ 3.320V3.321 ┆ 3.330V3.326 ┆ 3.335V3.331 ┆ 3.340V3.336 ┆ 3.340V3.341 ┆ 3.350V3.346 ┆ 3.355V3.351 ┆ 3.360V备注：电压在同一档次，贮存7天后降2个档次的可配组，如同一档次内没有电池配组可向临进档次贮存7天后降2个档次配组（电压差必须在10mV 内）；电压在同一档次，贮存7天后降1个档次的可配组，如同一档次内没有电池配组可向临进档次配组（电压差必须在10mV 内）4.5配组后电池组测试要求组内电压差异可以根据电池组单体动态压降和静态压降表示 压降标准：动态压差小于等于20mV,静态压差小于等于100mV 动态压降定义：配对电池组放电过程中采样单体电压的极差静态压降定义：配对电池组放电工步结束后5-10min 采样单体电压的极差单体电压1(mV)单体电压2(mV)单体电压3(mV)单体电压最大值单体电压最小值单体电压的极差382138243823382438213824-3821=3………38173823828 (3815)38263829………单体电压1(mV)单体电压2(mV)单体电压3(mV)单体电压最大值单体电压最小值单体电压的极差326231653188326231653262-3165=91.........306730723095 (30693075)3098………静态压降工步单体采样数据可以计算的数据3.搁置2.恒流放电工步单体采样数据可以计算的数据动态压降。
锂电池极片设计理论公式
锂电池极片设计理论
在确定生产何种电池时，首先需要对电池进行理论计算，如配方、理论容量、极片长宽、敷料面密度及压实、电解液注液量等等。
下面先简单扼要推论电芯的设计。
下面的公式暂不讨论延伸率、反弹率、极耳体积、胶纸体积、极耳间隙位体积、留白体积、面垫体积等。
下面以圆柱型电池为例
首先定义正极片（正极为控制电极，即负包正设计）
⏹壳内径=R
⏹设计容量=C
⏹正极活性物比例=a正
⏹正极克容量=C’正
⏹正极宽度=W正
⏹正极压实密度=P正
⏹正极面密度=A正
⏹正集流体厚度=H正
计算出
壳体横截面积=П R2 (1)
正极片长度=C/C’/A
正/W
正
/C’
正
/2 (2)
正极片厚度=A
正/P
正
+H
正
(3)
负极过量比N/P=1.1 负极活性物比例=a负负极克容量=C’负
负极宽度=W负
负极压实密度=P负负极面密度=A负
负集流体厚度=H负负包正长=H’
负极片长度=正极片长度+H’ (4)
负极片厚度= A
负/P
负
+H
负
(5)
隔膜厚度=H隔膜
入壳率=
[正极片长度*正极片厚度+负极片长度*负极片厚度+2H隔膜*（负极片长度+2П R）]/ П R2 (6)
注：入壳率≈98%。
常用锂电池参数、设计、计算公式及应用解析
常用锂电池参数、设计、计算公式及应用解析一、锂电池设计及计算公式（1）电极材料的理论容量:电极材料理论容量，即假定材料中锂离子全部参与电化学反应所能够提供的容量，其值通过下式计算：其中，法拉第常数(F)代表每摩尔电子所携带的电荷，单位C/mol，它是阿伏伽德罗数NA=6.02214 ×1023mol-1与元电荷e=1.602176 × 10-19 C的积，其值为96485.3383±0.0083C/mol。
故而，主流的材料理论容量计算公式如下:LiFePO4摩尔质量157.756 g/mol，其理论容量为：同理可得：三元材料NCM(1:1:1)(LiNi1/3Co1/3Mn1/3O2 ) 摩尔质量为96.461g/mol;其理论容量为278 mAh/g,LiCoO2摩尔质量97.8698 g/mol，如果锂离子全部脱出;其理论克容量274 mAh/g.石墨负极中，锂嵌入量最大时，形成锂碳层间化合物，化学式LiC6，即6个碳原子结合一个Li。
6个C摩尔质量为72.066 g/mol，石墨的最大理论容量为：对于硅负极，由5Si+22Li++22e- ↔ Li22Si5 可知，5个硅的摩尔质量为140.430 g/mol，5个硅原子结合22个Li，则硅负极的理论容量为：这些计算值是理论的克容量，为保证材料结构可逆，实际锂离子脱嵌系数小于1，实际的材料的克容量为：材料实际克容量=锂离子脱嵌系数×理论容量。
（2）电池设计容量:电池设计容量=涂层面密度×活物质比例×活物质克容量×极片涂层面积。
其中，面密度是一个关键的设计参数，主要在涂布和辊压工序控制。
压实密度不变时，涂层面密度增加意味着极片厚度增加，电子传输距离增大，电子电阻增加，但是增加程度有限。
厚极片中，锂离子在电解液中的迁移阻抗增加是影响倍率特性的主要原因，考虑到孔隙率和孔隙的曲折连同，离子在孔隙内的迁移距离比极片厚度多出很多倍。
18650圆柱电池设计要点
18650圆柱电池设计要点众所周知，市场上主流的锂离子电池按照壳体类型和形状可分为三大类：软包、方形铝壳和圆柱。
自从2015年国内新能源汽车开始火爆以来，动力锂离子电池也是迎来了少见的黄金期，当然这是和国家政策和补助直接关联的。
究竟软包、方形铝壳和圆柱三种类型电池哪一种最适合动力汽车？事实上各有优点，且每家情况不一，所以是仁者见仁智者见智，讨论是没有结果和意义的。
后续我会分别对三种电池的一些重要的设计要点进行分析论述。
本期我谈谈18650圆柱电池的工艺设计要点。
一、注液量：一般来说，三元系18650 2.6-3.2Ah圆柱电池注液量在5-5.5g之间。
具体注液量要看正负极材料的物理参数（比表面积、形貌、粒径分布）、卷绕松紧度、面密度、压实密度等。
如果注液量不足，会造成内部无法完全浸润，内阻偏大，循环次数少等。
严重的会导致析锂进而发生危险；如果注液量过大，会造成内部空间不足（内压大）、容量衰减快、增加成本等。
这里说一下，注液量大会造成容量衰减快是因为负极，特别是温度高和在充电过程中的时候，富裕游离态电解液会和活性较大负极锂碳化合物反应，消耗有效物质。
一般厂家确定注液量的方法是将卷绕好的电芯浸入电解液中，计算前后差重，再富余0.2-0.4g，最后即为最佳注液量。
当然，此方法虽然简单可行，但严谨性不足。
最好的方法是梯度注液量分别做电化学性能实验，最终兼顾倍率、高低温、循环等。
具体的也要看电池的具体用途来确定合适注液量是比较科学的。
锰锂铁锂等原理基本类似。
不赘述。
二、松紧度：松紧度的计算是正极、负极、隔膜和卷针空隙的底面积总和除以圆柱电池内底面积。
一般为88%-93%。
同样，具体松紧度要看电池的用途和你要求的最终电池的各项性能决定的。
松紧度太低，会造成空间浪费成本增加、电解液难以浸润（耗液）、电芯晃动等；松紧度过高，会造成后续电芯膨胀导致的空间不足，影响电化学性能、内压大CID易断开等。
一般来说，倍率电池松紧度低一些，一般在91%以下；容量电池松紧度高一些，有的甚至能超过95%。
锂电池设计容量计算公式
锂电池设计容量计算公式
锂电池设计容量计算公式可以使用下面的公式：
设计容量 = 额定电压 ×容量系数 ×可充放电率
其中：
- 额定电压：指的是电池的额定工作电压，一般是锂电池的标
称电压，比如3.7V。
- 容量系数：是一个表示电池可利用的容量与理论容量之间的
比例关系的修正系数，一般取值在0.8到0.9之间。
- 可充放电率：指的是电池充放电周期内，所能释放或存储的
能量与设计容量之间的比例关系，一般取值在0.8到0.9之间。
请注意，这里的设计容量是指电池可以实际存储或释放的能量量，与电池的理论容量有所差别。
锂电常用参数与计算公式、中英对照
锂电常用参数与计算公式、中英对照（1）电极材料的理论容量电极材料理论容量，即假定材料中锂离子全部参与电化学反应所能够提供的容量，其值通过下式计算：其中，法拉第常数(F)代表每摩尔电子所携带的电荷，单位C/mol，它是阿伏伽德罗数NA=6.02214 ×1023mol-1与元电荷e=1.602176 × 10-19 C的积，其值为96485.3383±0.0083 C/mol故而，主流的材料理论容量计算公式如下:LiFePO4摩尔质量157.756 g/mol，其理论容量为：同理可得：三元材料NCM(1:1:1)(LiNi1/3Co1/3Mn1/3O2 ) 摩尔质量为96.461g/mol，其理论容量为278 mAh/g,LiCoO2摩尔质量97.8698 g/mol，如果锂离子全部脱出，其理论克容量274 mAh/g.石墨负极中，锂嵌入量最大时，形成锂碳层间化合物，化学式LiC6，即6个碳原子结合一个Li。
6个C摩尔质量为72.066 g/mol，石墨的最大理论容量为：对于硅负极，由5Si+22Li++22e- ↔ Li22Si5 可知，5个硅的摩尔质量为140.430 g/mol，5个硅原子结合22个Li，则硅负极的理论容量为：这些计算值是理论的克容量，为保证材料结构可逆，实际锂离子脱嵌系数小于1，实际的材料的克容量为：材料实际克容量=锂离子脱嵌系数× 理论容量（2）电池设计容量电池设计容量=涂层面密度×活物质比例×活物质克容量×极片涂层面积其中，面密度是一个关键的设计参数，主要在涂布和辊压工序控制。
压实密度不变时，涂层面密度增加意味着极片厚度增加，电子传输距离增大，电子电阻增加，但是增加程度有限。
厚极片中，锂离子在电解液中的迁移阻抗增加是影响倍率特性的主要原因，考虑到孔隙率和孔隙的曲折连同，离子在孔隙内的迁移距离比极片厚度多出很多倍。
计算常用锂电参数计算公式
计算常用锂电参数计算公式来源：江子才（1）电极材料的理论容量电极材料理论容量，即假定材料中锂离子全部参与电化学反应所能够提供的容量，其值通过下式计算：其中，法拉第常数(F)代表每摩尔电子所携带的电荷，单位C/mol，它是阿伏伽德罗数NA=6.02214 ×1023mol-1与元电荷e=1.602176 × 10-19 C的积，其值为96485.3383±0.0083 C/mol故而，主流的材料理论容量计算公式如下:LiFePO4摩尔质量157.756 g/mol，其理论容量为：同理可得：三元材料NCM(1:1:1)(LiNi1/3Co1/3Mn1/3O2 ) 摩尔质量为96.461g/mol，其理论容量为278 mAh/g,LiCoO2摩尔质量97.8698 g/mol，如果锂离子全部脱出，其理论克容量274 mAh/g.石墨负极中，锂嵌入量最大时，形成锂碳层间化合物，化学式LiC6，即6个碳原子结合一个Li。
6个C摩尔质量为72.066 g/mol，石墨的最大理论容量为：对于硅负极，由5Si 22Li 22e- ↔ Li22Si5 可知， 5个硅的摩尔质量为140.430 g/mol，5个硅原子结合22个Li，则硅负极的理论容量为：这些计算值是理论的克容量，为保证材料结构可逆，实际锂离子脱嵌系数小于1，实际的材料的克容量为：材料实际克容量=锂离子脱嵌系数× 理论容量（2）电池设计容量电池设计容量=涂层面密度×活物质比例×活物质克容量×极片涂层面积其中，面密度是一个关键的设计参数，主要在涂布和辊压工序控制。
压实密度不变时，涂层面密度增加意味着极片厚度增加，电子传输距离增大，电子电阻增加，但是增加程度有限。
厚极片中，锂离子在电解液中的迁移阻抗增加是影响倍率特性的主要原因，考虑到孔隙率和孔隙的曲折连同，离子在孔隙内的迁移距离比极片厚度多出很多倍。
常见聚合物锂电池参数计算公式
常见聚合物锂电池参数计算公式在做聚合物锂电池生产制造或购买的锂电池的时候，我们常常会电池的某个参数需要进行计算，对于不少专业做锂电池的人来说比较困难，下面介绍一下常见聚合物锂电池参数计算公式，希望可以帮到大家。
（1）锂电池电极材料的理论容量计算公式电极材料理论容量，即假定材料中锂离子全部参与电化学反应所能够提供的容量，其值通过下式计算：故而，主流的材料理论容量计算公式如下:LiFePO4摩尔质量157.756 g/mol，其理论容量为：同理可得：三元材料NCM(1:1:1)(LiNi1/3Co1/3Mn1/3O2 ) 摩尔质量为96.461g/mol，其理论容量为278 mAh/g,LiCoO2摩尔质量97.8698 g/mol，如果锂离子全部脱出，其理论克容量274 mAh/g.石墨负极中，锂嵌入量最大时，形成锂碳层间化合物，化学式LiC6，即6个碳原子结合一个Li。
6个C摩尔质量为72.066 g/mol，石墨的最大理论容量为：对于硅负极，由5Si+22Li++22e- ↔ Li22Si5 可知， 5个硅的摩尔质量为140.430 g/mol，5个硅原子结合22个Li，则硅负极的理论容量为：这些计算值是理论的克容量，为保证材料结构可逆，实际锂离子脱嵌系数小于1，实际的材料的克容量为：材料实际克容量=锂离子脱嵌系数×理论容量（2）锂电池设计容量计算公式电池设计容量=涂层面密度×活物质比例×活物质克容量×极片涂层面积其中，面密度是一个关键的设计参数，主要在涂布和辊压工序控制。
压实密度不变时，涂层面密度增加意味着极片厚度增加，电子传输距离增大，电子电阻增加，但是增加程度有限。
厚极片中，锂离子在电解液中的迁移阻抗增加是影响倍率特性的主要原因，考虑到孔隙率和孔隙的曲折连同，离子在孔隙内的迁移距离比极片厚度多出很多倍。
（3）聚合物锂电池的N/P比计算公式负极活性物质克容量×负极面密度×负极活性物含量比÷（正极活性物质克容量×正极面密度×正极活性物含量比）石墨负极类电池N/P要大于1.0，一般1.04~1.20，这主要是出于安全设计，主要为了防止负极析锂，设计时要考虑工序能力，如涂布偏差。
锂离子电池设计公式
锂离子电池设计公式一、叠片式聚合物锂离子电池设计规范1. 设计容量为保证电池设计的可靠性和使用寿命，根据客户需要的最小容量来确定设计容量。
设计容量（mAh）= 要求的最小容量×设计系数（1）设计系数一般取1.03~1.10。
2. 极片尺寸设计根据所要设计电池的尺寸，确定单个极片的长度、宽度。
极片长度Lp：Lp = 电池长度－A－B （2）极片宽度Wp：Wp = 电池宽度－C （3）包尾极片的长度Lp′：Lp′= 2Lp+ T'-1.0 （4）包尾极片的宽度Wp′：Wp′= Wp-0.5 （5）其中：A —系数，取值由电池的厚度T决定，当（1）T≤3mm时，对于常规电芯A一般取值4.5mm，大电芯一般取值4.8mm；（2） 3mm＜T≤4mm时，对于常规电芯A一般取值4.8mm，大电芯一般取值5.0mm；（3） 4mm＜T≤5mm时，对于常规电芯A一般取值5.0mm，大电芯一般取值5.2~6.0mm；（4） 5mm＜T≤6mm时，对于常规电芯A一般取值5.2mm, 大电芯一般取值5.4~6.0mm。
B —间隙系数，一般取值范围为3.6~4.0mm；C —取值范围一般为2.5~2.6mm（适用于双折边）；T'—电芯的理论叠片厚度，3. 极片数、面密度的确定：确定极片的数量N，并根据电池的设计容量来确定电极的面密度，电池的设计容量一般由正极容量决定，负极容量过剩。
在进行理论计算时，一般正极活性物质的质量比容量取140mAh/g，负极活性物质的质量比容量取300mAh/g。
N =（T-0.2）/0.35±1 （6）注：计算时N取整，并根据面密度的值来调整N。
S极片= Lp×Wp （7）C设 = C正比×S极片×N×ρ正×η正（8）C负 = C设×υ （9）其中：T正—正极片的总厚度；T负—负极片的总厚度；T隔膜—叠成电芯后隔膜的总厚度，隔膜的厚度一般为0.020/0.022mm；h正—正极片（双面）轧片后的厚度；h单—正极单面极片轧片后的厚度；h负—负极片（双面）轧片后的厚度；N负—负极片的数量；h隔膜—隔膜的厚度.6.2 包装袋膜腔长度的确定膜腔的长度与电芯的长度有以下关系：膜腔长度 = 电芯长度-A （16）注：参数A的确定参见公式（2）.6.3 包装袋膜腔宽度的确定膜腔的宽度与电芯的宽度有以下关系：膜腔宽度 = 电芯宽度-B (17)B—系数，一般取值1.0~1.2mm.7. 电解液量的确定根据电池的设计容量确定电解液的加入量MM = C设÷ξ （18）其中：ξ—一般为250~300，单位mAh/g.。
圆柱锂离子电池基础制程知识(共10张PPT)
⑸ 更换极片。
故障调试步骤
➢ 贴胶不良
© 失效原因
⑴ 贴胶打邹； ⑵ 漏贴现象；
⑶ 胶带过渡棍不灵活；
胶带过渡辊
锁紧套
贴胶棍
下料导轮
© 维修方法
⑴ 料时把贴胶固定板螺丝松掉往上抬一点，尽量让它接触到电芯的中心; ⑵ 首先检查贴胶轮与电芯是否贴紧，压胶带调节板是否松动，下料导轮是否过高，汽缸气压是否稳定，汽缸
⑴ 更换合格卷针；
⑵ 保证 上下支撑棍与卷针平行； ⑶ 反转参数过大或偏小，经验值一般在0.10~0.20圈之间（见图3）； ⑷ 调节隔膜张力汽缸的气压，经验值一般在0.10~0.20Mpa之间（见图1），
③
隔膜张力参数（见图2)；
故障调试步骤
➢ 卷针找不到原点
© 失效原因
⑴ 感应器失效（接线断、线路接触不良等）；
圆柱锂离子电池基础制程知识
装配车间工艺流程
返修
配片
卷绕
隔膜纸
N 全检
返修
吸尘 Y
N 测短路
折 负 极 耳 /入 壳Y底焊下 垫 片 /钢 壳
上垫片
放 垫 片 /理 极 耳
滚槽
清理壳口
工序定义
★卷 绕
（如果辊确实与基板不垂直，则可以加垫片直到垂直，并打上记号；
良好绝缘的 ⑶ 胶带过渡棍不灵活；
20圈之间（见图3）；
下料支撑轮
© 维修方法
⑴首先检查电芯收尾时如往里面偏，此现象是下支撑外面过高，所以把里面或外面调低或调高，来证电芯与下支撑 平行；
⑵保证极片导板与基板的垂直度和平行度；
故障调试步骤
圆柱电芯正负极长度计算公式表
圆柱电芯正负极长度计算公式表正极长度 L+ 的计算公式如下：L+ = Hmax - (Dmax - Dp - Tc)式中，L+ 代表正极长度；Hmax 代表最大净高；Dmax 代表最大直径；Dp 代表正极壁厚；Tc 代表正特殊部长度。
负极长度 L- 的计算公式如下：L- = Hmax - (Dmax - Dn - Tc)式中，L- 代表负极长度；Hmax 代表最大净高；Dmax 代表最大直径；Dn 代表负极壁厚；Tc 代表负特殊部长度。
在电池设计与制造中，圆柱电芯正负极长度的计算公式是非常重要的。
通过对这些公式的深入理解和应用，能够帮助我们更好地设计和制造出高质量的电池产品。
我们来理解一下这两个公式中的各个参数代表的含义。
Hmax 代表最大净高，即电芯的总高度。
Dmax 代表最大直径，即电芯的直径尺寸。
Dp 和 Dn 分别代表正负极壁厚，即正负极材料的厚度。
Tc 代表正负特殊部长度，即正负极材料在端部的长度。
通过对这些参数的合理组合和计算，我们可以得到圆柱电芯正负极长度的数值，从而为电池的设计和制造提供重要参考。
在实际工程应用中，这些公式能够帮助工程师们更好地控制电芯的尺寸和结构，保证电池的性能和安全性。
对于电池制造企业来说，掌握并合理应用圆柱电芯正负极长度的计算公式，可以提高电池产品的一致性和稳定性，满足不同应用场景的需求。
对于研发和创新工作来说，深入研究这些公式，不断优化电池的结构设计，可以为企业带来更多的竞争优势和商业机会。
圆柱电芯正负极长度的计算公式表是电池制造领域中不可或缺的重要内容。
通过深入研究和理解，我们可以更好地把握电池产品的核心技术，提高电池的性能和品质，推动电池行业的发展和创新。
希望大家能够重视这些公式的应用，共同推动电池技术的进步和发展。
圆柱电芯是目前应用最广泛的一种电池类型，其在各种电子产品、电动车辆和储能系统中都有着重要的应用。
而圆柱电芯的正负极长度的计算公式，作为其设计和制造中的重要参数，对于保证电池产品的性能和安全具有非常重要的作用。
