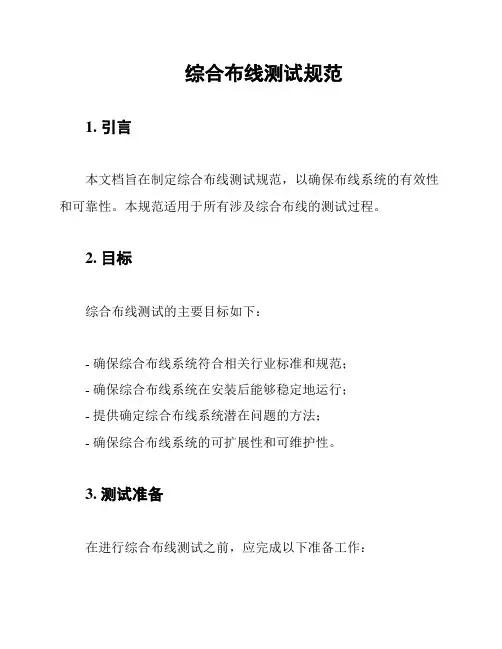

综合布线测试规范
综合布线测试规范1. 引言本文档旨在制定综合布线测试规范，以确保布线系统的有效性和可靠性。
本规范适用于所有涉及综合布线的测试过程。
2. 目标综合布线测试的主要目标如下：- 确保综合布线系统符合相关行业标准和规范；- 确保综合布线系统在安装后能够稳定地运行；- 提供确定综合布线系统潜在问题的方法；- 确保综合布线系统的可扩展性和可维护性。
3. 测试准备在进行综合布线测试之前，应完成以下准备工作：- 定义测试的范围和目标；- 清理测试区域，确保没有阻碍测试的障碍物；- 准备必要的测试设备和工具。
4. 测试过程综合布线测试过程包括以下步骤：4.1 可视检查首先进行可视检查，目的是确保布线系统的外观和安装符合要求。
在可视检查中，应关注以下方面：- 布线系统的布线路径是否符合设计要求；- 布线系统的标识是否清晰可见；- 布线系统的安装是否牢固；- 布线系统的防火措施是否有效。
4.2 功能测试接下来进行功能测试，以验证布线系统的各项功能是否正常。
功能测试包括以下内容：- 随机选择若干个终端设备进行连接测试，确保设备之间能够正常通信；- 测试网络连接速度和稳定性，确保网络性能符合要求；- 测试电话和音频系统的正常工作。
4.3 性能测试在性能测试中，对布线系统的性能进行评估，以确保其满足性能要求。
性能测试包括以下方面：- 测试布线系统的带宽和传输速率；- 测试布线系统在高负载情况下的稳定性和鲁棒性；- 测试布线系统在长时间运行时的可靠性。
4.4 文件和记录测试完成后，应及时记录测试结果和相关信息。
包括以下内容：- 测试日期和时间；- 测试人员的姓名和联系方式；- 测试范围和目标；- 可视检查和功能测试的结果；- 性能测试的结果；- 发现的问题和解决方法。
5. 结论综合布线测试是确保布线系统正常运行的重要步骤。
通过遵循本规范的要求，可以提高综合布线系统的可靠性和性能，并及时发现和解决潜在问题。
测试完成后，应及时整理测试记录，并对测试结果进行评估和总结。
综合布线测试实验报告(3篇)
第1篇一、实验目的本次实验旨在通过实际操作，了解和掌握综合布线系统的测试方法、测试工具的使用，以及测试过程中的注意事项。
通过实验，加深对综合布线系统理论知识的理解，提高实际操作能力，为以后从事网络工程等相关工作打下基础。
二、实验内容1. 实验设备- 综合布线测试仪：FLUKE DSP-4000系列- 双绞线：Cat.6- 光纤：单模或多模- 网络设备：交换机、路由器等- 网络线缆：RJ45网线、光纤跳线等2. 实验步骤- 测试准备1. 确认实验环境，包括设备、线缆等。
2. 根据实验要求，搭建测试网络。
3. 检查设备是否正常工作。
- 双绞线测试1. 使用FLUKE DSP-4000系列测试仪，对双绞线进行测试。
2. 测试项目包括：接线图、电阻、长度、传输延迟、衰减、串扰等。
3. 将测试结果与设计要求进行对比，判断测试是否合格。
- 光纤测试1. 使用FLUKE DSP-4000系列测试仪，对光纤进行测试。
2. 测试项目包括：信号衰减、连接损耗、插入损耗、反射损耗等。
3. 将测试结果与设计要求进行对比，判断测试是否合格。
- 测试结果分析1. 分析测试结果，找出存在的问题。
2. 对比设计要求，分析问题产生的原因。
3. 提出改进措施，确保布线系统正常运行。
三、实验结果与分析1. 双绞线测试结果- 本次实验测试了10条Cat.6双绞线，测试结果如下：- 接线图：10条线缆接线正确，无短路、开路等问题。
- 电阻：10条线缆电阻均在标准范围内。
- 长度：10条线缆长度均在设计要求范围内。
- 传输延迟：10条线缆传输延迟均在标准范围内。
- 衰减：10条线缆衰减均在标准范围内。
- 串扰：10条线缆串扰均在标准范围内。
- 结论：双绞线测试结果合格，满足设计要求。
2. 光纤测试结果- 本次实验测试了5条光纤，测试结果如下：- 信号衰减：5条光纤信号衰减均在设计要求范围内。
- 连接损耗：5条光纤连接损耗均在设计要求范围内。
综合布线线缆测试方案
综合布线线缆测试方案1.电缆检测为检测安装，需使用FLUKE多功能测试仪。
它带两根两头适合RJ45插座的电缆。
如果是在使用110型连接模块的配线架上连接，最好一头连接带RJ45插头的4对线，另一头连接110P型跳接连线。
为使多功能测试仪能连续工作，每次测试工作完毕后应给电池充电。
一份标准的测试报告汇集所有根据ISO标准中连接性能所作测试的数据。
2.检验步骤完成这样的检验需要两名配备通讯系统（电话或对讲机）操作人员。
需测试的插座应事先列表。
◆第一步先用供检测的电缆将发射器与测试仪连接来校准仪器。
在每次测试之前实施这一步骤是必须的。
◆一名操作人员持测试仪在配线架处，测试仪通过电缆连接配线盘，另一名操作人员持发射器沿安装接点用另一根电缆连接。
◆插座一个一个测试。
整个安装都必须测试以确保安装正确。
◆主干缆和设备电缆的检测也在各点间进行。
◆多功能测试仪是一种电缆测试仪，可检测双绞线电缆的带宽和精度。
这种多功能测试仪自动核对双绞线的所有组合，不仅决定你的安装性能，还决定你在使用什么样的地域网络。
它可以储存、打印数据，或将数据传输至个人电脑上。
多功能测试仪使用方便，配有标准电缆、地域网络和水平特性的预设程序。
其中的数据使多功能测试仪可以判断安装水平和可以支持的网络。
◆电缆数据库电缆数据库包括目前所有的双绞线电缆和同轴电缆规格。
你只需在数据库中加上你自己的电缆规格。
◆网络数据库多功能测试仪包含目前所有网络的规格。
使用EDIT（编辑）功能你就可以在屏幕上显示这些规格，你也可以定义你自己的网络类型并将其放入数据库。
多功能测试仪被设计成可以进行两种测试：多功能测试仪和两种遥控装置一起工作：一个遥控定位器或一个回路盒。
作故障测试。
遥控定位器除实施回路盒的所有功能外，还作为信号源测量一个方向的衰减，即可作性能测试。
回路盒使用简便，因为它不需电池和采样。
不管怎样，遥控定位器提供更精确的衰减结果和额外串音。
多功能测试仪自动辨别和运行遥控定位器和回路盒。
综合布线测试及相关技术
垂直干线子系统的验收除了类似于水平干线子系统的验收内容外，还要检查楼层与楼层之间的洞口是否封闭，以防火灾出现时，成为一个隐患点；线缆是否按间隔要求固定；拐弯线缆是否留有弧度等。 管理间、设备间子系统验收，主要检查设备安装是否规范整洁。
（3）垂直干线子系统验收
文档验收主要是检查乙方是否按协议或合同规定的要求，交付所需要的文档。系统测试验收就是由甲方组织的专家组，对信息点进行有选择的测试，检验测试结果。
5.光纤布线系统测试
4.故障诊断
网络故障，除了电缆、网卡等等网络设备可能出现故障以外，还有其它的网络布线和一些调整变更等，都可能出现故障。所以网络管理人员应对网络有清楚的了解，一旦出现故障能立即定位排除。
端-端的损耗测试。端-端的损耗测试采取插入式测试方法，使用一台功率测量仪和一个光源，先在被测光纤的某个位置作为参考点，测试出参考功率值，然后再进行端-端测试并记录下信号增益值，两者之差即为实际端到端的损耗值。
2.文档与系统测试验收
对于测试的内容主要有： （1）电缆的性能测试，包括5类线的接线图、长度、衰减、近端串扰要符合规范；超5类线的接线图、长度、衰减、近端串扰、时延、时延差要符合规范；6类线的接线图、长度、衰减、近端串扰、时延、时延差、综合近端串扰、回波损耗、等效远端串扰、综合远端串扰要符合规范等。 （2）光纤的性能测试，主要包括类型（单模/多模、根数等）是否正确；衰减、反射等是否符合要求。 （3）系统接地性能。 3.鉴定 当验收通过后，就是鉴定程序，乙方要为鉴定会准备的材料有：
服务器文档，包括服务器硬件和软件文档； 网络设备文档，网络设备指工作站、服务器、中继器、集线、购买时间、使用用户、维护期、技术支持电话等。
（3）网络系统文档
对网络工程验收是施工方向用户方移交的正式手续，也是用户对网络工程施工工作的认可，用户要确认，工程是否达到了原来的设计目标？质量是否符合要求？有没有不符合原设计的有关施工规范的地方？鉴定是对工程施工的水平程度做评价。鉴定评价来自专家、教授组成的鉴定小组，是由专家组和甲方、乙方共同进行的。用户只能向鉴定小组客观地反映使用情况，鉴定小组组织人员对新系统进行全面的考察。鉴定组写出鉴定书提交上级主管部门备案。
综合布线工程综合布线系统的测试方案
电缆级别与应用的标准
级别
3
4 5 6 7*
频率量程
1～16 MHz
1～20 MHz 1～100 MHz
250 MHz 600 MHz
应用
IEEE802.5 Mb/s 令牌环 IEEE802.3 for 10Base-T IEEE802.12 100Base-VG IEEE802.3 for 10Base-T4 以太网 ATM51.84/25.92/12.96 Mb/s
• 六类系统标准取消了基本链路模型，采用符合ISO标准的信道模型， 保证了测试模型的一致性。
• 六类系统标准要求采用4连接点100 m的方法进行测试，更符合实际 应用时的信道特征。
六类系统测试标准（续）
• 六类系统标准要求在0～250整个频段上和整个长度上有一致的测试指 标要求。
• 六类系统标准要求全线产品都要达到六类性能指标要求，包括模块、 配线架、跳线和线缆等组成部件。
• TSB-67主要是测试五类UTP布线系统传输特性的标准，其主要内容 包括： 定义两种“连接”模型；定义要测试参数的内容；定义每一种连接模型 及三类、四类和五类链路Pass/Fall测试极限；最少测试报告项目；定 义现场测试仪的性能要求和如何验证这些要求；定义现场测试与试验 室测试结果的比较方法。
10.2.3 六类系统测试标准
• 六类标准对参数PSACR(功率和串扰衰减比)、NEXT(近端串扰)、 PSNEXT(综合近端串扰)、PSELFEXT(综合等效远端串扰)、 Propagation Delay(传播延迟)、Delay Skew(延迟差异)、 Attenuation(衰减)、Return Loss(回波损耗)等都有完整的要求。区分 真正的六类系统最重要的是检验布线系统是否可以达到最新六类标准 中所有参数的要求。
综合布线系统测试方案
综合布线系统测试方案1. 引言综合布线系统是现代化建筑中必不可少的基础设施之一，它为建筑内部的网络通信提供了可靠的基础支持。
为了确保综合布线系统的性能和稳定性，需要进行系统测试。
本文档将介绍一种综合布线系统测试方案，详细说明测试的目的、内容和步骤。
2. 测试目的综合布线系统测试的目的在于验证系统的性能指标是否达到设计要求，并发现潜在的问题和缺陷。
通过测试，可以评估系统的可靠性和稳定性，为系统的正常运行提供保障。
3. 测试内容综合布线系统测试的内容主要包括以下几个方面：3.1 传输性能测试传输性能测试旨在评估综合布线系统的信号传输能力和速率。
通过发送不同大小和类型的数据包，以及不同长度和复杂度的通信链路，测试系统在不同负载下的传输性能。
3.2 信号质量测试信号质量测试旨在评估综合布线系统的信号传输质量。
通过使用专业的测试仪器和软件，对信号的失真、衰减、干扰等指标进行测试和分析，确保系统在各种工作环境下能够提供稳定和高质量的信号传输。
3.3 可靠性测试可靠性测试旨在评估综合布线系统的稳定性和可靠性。
通过模拟系统的长时间运行和大型数据传输，测试系统是否能够持续工作并保持良好的性能，以及在异常情况下是否能够自动恢复。
3.4 兼容性测试兼容性测试旨在评估综合布线系统与其他硬件和软件的兼容性。
通过连接系统与常见的网络设备和终端设备，测试系统是否能够正常工作并与其他设备进行通信。
4. 测试步骤综合布线系统测试的步骤如下：4.1 系统准备在测试之前，确保综合布线系统已经安装完毕，并进行基本的配置。
检查系统的连接情况、设备的设置和状态，并保证网络的正常运行。
4.2 传输性能测试使用测试软件或工具，设置不同负载和传输速率的测试条件，发送数据包，记录传输时间和成功率。
根据测试结果，评估系统的传输性能是否符合设计要求。
4.3 信号质量测试使用专业的测试仪器和软件，对系统的信号质量进行测试。
测试仪器可测量信号的失真、衰减、干扰等指标，通过分析测试结果，评估系统的信号传输质量是否合格。
综合布线系统电气特性测试方法
综合布线系统电气特性测试方法综合布线系统电气特性测试是指对综合布线系统中的各个组件和线缆进行电气性能测试，以保证系统能够正常工作并满足相应的标准和要求。
下面将介绍一种常用的综合布线系统电气特性测试方法，包括测试的对象、仪器设备以及测试步骤等。
测试对象：1.线缆：包括铜缆和光缆，测试其传输性能和电缆长度。
2.连接器：测试其插拔可靠性和传输性能。
3.网络设备：测试其接口性能和传输速率。
测试仪器设备：1.测试仪器：包括信号发生器、频谱仪、电缆测试仪、光功率计等。
2.测试仪表：包括万用表、示波器、电源装置等。
测试步骤：1.测试环境准备：将测试仪器与被测试设备连接，并确保测试仪器的通信能力正常。
2.测试线缆的传输性能：利用信号发生器产生一定频率的电信号，通过被测线缆传输到接收端，使用频谱仪测试接收到的信号频率和幅度是否与发送端一致，以确定线缆的传输性能。
3.测试线缆的电缆长度：通过电缆测试仪测量线缆的电阻和电信号传输延迟时间，并结合已知的电缆特性和信号传播速度计算出线缆的长度。
4.测试连接器的插拔可靠性：使用示波器测试插入和抽出连接器时的信号波动情况，检查是否出现干扰和断开的情况。
5.测试连接器的传输性能：使用光功率计测试连接器上接收到的光功率，以确定连接器的传输性能。
6.测试网络设备的接口性能：使用万用表测量网络设备接口的电阻、电压和电流等参数，以确定接口的正确性和稳定性。
7.测试网络设备的传输速率：使用电源装置为网络设备供电，利用示波器观察设备发送和接收的信号波形，以判断传输速率是否符合要求。
综合布线系统电气特性测试的目的是为了评估布线系统的性能和质量，及时发现和排除潜在问题。
通过上述测试方法，可以对综合布线系统的线缆、连接器和设备等电气特性进行全面而准确的评估，保证系统能够稳定、可靠地运行。
综合布线系统的测试
6．2光缆的测试
光缆测试主要包括
光缆长度 衰减 传输延迟 插入损耗 回波损耗 后向射曲线 光的折射率
1．光缆长度
光缆长度测试是利用OTDR比较精 确的测试出每盘光缆的光纤长度，再根 据换算公式算出光缆的长度，为光缆的 布放提供精确的数据。
2．光缆衰减
衰减测试常用的方法有： 1）剪断法 2）插入法 3）OTDR法。
度量
4.近端串扰NEXT损耗(Near-End
Crosstalk Loss) 当信号在一个线对上传输时会同时将
一小部信号感应到其他线对上，这种信号 感应就是串扰
近端串扰(NEXT)损耗是测量一条UTP 链路中从一对线到另一对线的信号耦合
5.特性阻抗 特性阻抗包括电阻及频率为1～
100MHz的电感阻抗及电容阻抗，它与一 对电线之间的距离及绝缘体的电气性能有 关。
3 、光衰耗器 1）DB-2900面板图 2）各功能键作用 3）具体操作应用
3．传输延时
传输延时是指信号在光缆线路中 传输所使用的时间。
4．插入损耗
插入损耗是指光纤中的光信号通 过活动连接器之后，其输出光功率相 对输入光功能的比率的分贝数
5．后向散射曲线
光缆后向散射信号曲线，是观察 光纤沿长度衰减分布是否均匀、有无 光纤断裂 。
6．光缆的折射率
光纤折射率测试方法主要用OTDR法
6．1 双绞线的测试
1.线缆的长度(Length) 线缆的长度指连接电缆的物理长度。 对线缆长度的测量方法有两种规格： 1)基本链路模型(Basic Link) 2)信道模型(Channel)
2.线路图（Wire Map） 线路图是验证线对连接是否正确。
3.衰减(Attenuation) 衰减(Attenuation)是沿链路的信号损失
综合布线测试办法
精心整理综合布线系统测试方案一、根据建筑与建筑群综合布线系统工程验收规范GB/T50312-2000的要求，综合布线线缆进场后，应对相应线缆进行检验。
具体缆线的检验要求如下：工程使用的对绞电缆和光缆型式、规格应符合设计的规定和合同要求。
电缆所附标志、标签内容应齐全、清晰。
电缆外护线套需完整无损，电缆应附有出厂质量检验合格证。
如用户要求，应附有本批量电缆的技术指标。
电缆的电气性能抽验应从本批量电缆中的任意三盘中各截出100m长度，加上工程中所选用的接插件进行抽样测试，并作测试记录。
光缆开盘后应先检查光缆外表有无损伤，光缆端头封装是否良好。
综合布线系统工程采用光缆时，应检查光缆合格证及检验测试数据，在必要时，可测试光纤衰减和光纤长度时，测时要求如下：1)衰减测试：宜采用光纤测试仪进行测试。
测试结果如超出标准或与出厂测试数值相差太大，应用光功率计测试，并加以比较，断定是测试误差还是光纤本身衰减过大。
2)长度测试：要求对每根光纤进行测试，测试结果应一致，如果在同一盘光缆中，光缆长度差异较大，则应从另一端进行测试或做通光检查以判定是否有断纤现象存在。
光纤接插软线(光跳线)检验应符合下列规定：1)光纤接插软线，两端的活动连接器(活接头)端面应装配有合适的保护盖帽。
2)每根光纤接插软线中光纤的类型应有明显的标记，选用应符合设计要求。
二、硬件施工完毕后，对工程安装质量进行检测。
缆线敷设和终接的检测应符合GB/T50312中第5.1.1、6.0.2、6.0.3条的规定，应对以下项目进行检测：1缆线的弯曲半径；2预埋线槽和暗管的敷设；3电源线与综合布线系统缆线应分隔布放，缆线间的最小净距应符合设计要求；4建筑物内电、光缆暗管敷设及与其他管线之间的最小净距；5对绞电缆芯线终接；6光纤连接损耗值。
建筑群子系统采用架空、管道、直埋敷设电、光缆的检测要求应按照本地网通信线路工程验收的相关规定执行。
机柜、机架、配线架安装的检测，除应符合GB/T50312第4节的规定外，还应符合以下要求：卡入配线架连接模块内的单根线缆色标应和线缆的色标相一致，大对数电缆按标准色谱的组合规定进行排序；端接于RJ45口的配线架的线序及排列方式按有关国际标准规定的两种端接标准（T568A或T568B）之一进行端接，但必须与信息插座模块的线序排列使用同一种标准。
综合布线系统电气特性通用测试方法
YD/T 1013-1999综合布线系统电气特性通用测试方法中华人民国通信行业标准综合布线系统电气特性通用测试方法1围本标准规宦了智能大楼综合布线系统的基本线链路现场测试的电气技术指标、测试仪表的精度要求及测试方法、测试结果判定原则。
本标准适用于由特性阻抗IOOQ非屏蔽(UTP)4对型对称双绞线缆、接插件、跳线组成的，并按照标准规左设计的各类建筑物水平布线系统、丰干线及光纤链路的检验测试及入网测试。
注：符合本标准要求的屏蔽型电缆和接插件所构成的水平布线系统和主干线链路电气性能测试也可使用本标准。
其屏蔽特性的测试未包括在本标准围之。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，在本标准出版时, 所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 8401 - 1987光纤的传输特性和光学特性测试方法YD/J 2008 - 1993城市住宅区和办公楼通信设施设计标准CECS 72： 97 建筑与建筑群综合布线系统工程设计规(中国工程建设标准化协会标准) ISO/IEC 11801 - 1995用户房屋综合布线ANSI/EIA/TIA 568A - 1998商务建筑物建筑布线标准TSB67-1995 非屏蔽双绞线布线系统传输性能现场测试规3名词和缩略语本标准使用下列名词和缩略语：基本链路方式(Basic link definition)通道链路方式(Channel Definition)衰减A(Atteauation)近端串扰损耗NEXT(Near End crosstalk)增强型五类线缆5E远方近端串扰损耗RNEXT(Remote Near End crosstalk)远端串扰损耗FEXT(Far End Crosstalk)等效远端串扰损耗ELFEXT(Equal level FEXT)相邻线对综合近端申扰(Power sum)近端串扰与衰减差ACR同波损耗RL(Return loss)额定传播速度NVP(Nominai Velocity of Propagation)远端等效串扰总和PSELFEXT(Power sum ELFEXT)4布线链路分类4.1双绞线布线链路按照用户对数据传输速率的不同需求，根据下述不同应用场合对链路分类如下：4.1.1 第3类链路使用3类缆及同类别或更髙类器件(接插硬件、跳线、连接头、插座)进行安装。
综合布线测试方案
综合布线测试方案1. 简介综合布线测试是指对网络布线系统进行全面测试和评估，以确保布线系统的可靠性和性能。
本文档旨在提供综合布线测试方案，包括测试设备的选择、测试方法的规定和测试结果的分析。
2. 测试设备为了进行综合布线测试，需要使用以下测试设备：•网络分析仪：用于对布线系统进行信号传输测试和分析。
•电缆测试仪：用于测试网线的连接性、长度、电气特性等。
•光纤测试仪：用于测试光纤的连接性、损耗、衰减等。
•网络嗅探器：用于监控网络数据流量和分析网络性能。
•可编程逻辑控制器（PLC）：用于对布线系统进行自动化测试和控制。
3. 测试方法综合布线测试包括以下几个方面：3.1 信号传输测试使用网络分析仪对布线系统进行信号传输测试，以确保信号传输的稳定性和可靠性。
具体步骤如下：1.使用适当的测试缆将网络分析仪与布线系统连接。
2.配置网络分析仪的测试参数，如测试频率、测试模式等。
3.对布线系统进行连续传输测试，记录测试结果。
4.分析测试结果，包括信号传输质量、噪声水平、时延等。
3.2 网线连接测试使用电缆测试仪对网线的连接性进行测试，以确保网线的正确连接和传输性能。
具体步骤如下：1.使用电缆测试仪的连接线缆与网线连接。
2.启动电缆测试仪，选择连接测试功能。
3.根据测试仪的指示，依次测试每条网线的连接性。
4.记录测试结果，包括连接状态、线缆长度、电阻等。
3.3 光纤连接测试对于使用光纤的布线系统，使用光纤测试仪对光纤的连接性和传输性能进行测试。
具体步骤如下：1.使用适当的测试缆将光纤测试仪与光纤连接。
2.配置光纤测试仪的测试参数，如测试波长、测试模式等。
3.对光纤进行连续传输测试，记录测试结果。
4.分析测试结果，包括连接状态、光纤损耗、光纤衰减等。
3.4 网络性能测试使用网络嗅探器对布线系统的网络性能进行监测和分析。
具体步骤如下：1.配置网络嗅探器，以捕获布线系统的数据流量。
2.监测和记录数据流量的带宽、延迟、丢包率等指标。
综合布线系统工程的测试及验收
综合布线系统工程的测试及验收综合布线系统工程施工的质量及相关连接硬件安装的质量，对今后的网络安全运行起着决定性的作用，对综合布线的性能测试是非常重要的。
线缆测试设备对于综合布线施工人员来说是必不可少的工具，进行线缆测试也是检查施工效果的重要技术手段。
5.1 综合布线系统工程测试的必要性综合布线系统工程质量的好坏直接影响到信息通信网络的正常运行。
为了保证综合布线工程的质量，防止投入使用后出现网络故障，有必要对其进行严格的工程测试。
对于布线工程的施工方来说，测试的目的有两个：一个是提高施工的速度；另一个是向投资方证明工程的质量可靠。
布线系统工程的测试分为电缆传输通道测试和光缆传输通道测试。
如果对布线系统不做测试，不进行合格性验收，工程是不能移交给用户使用的。
布线系统工程的测试向用户提供质量保证，为工程的顺利验收做好准备。
5.2 测试标准与测试模型5.2.1 测试类型综合布线的测试，从工程的角度来说可将其分为两类：验证测试和认证测试。
验证测试是在施工的过程中由施工人员边施工边测试，以保证每个连接的正确性，所以验证测试又叫随工测试，主要检测线缆的质量和安装工艺，及时发现并纠正问题，避免返工。
验证测试不需要使用复杂的测试仪，只需要使用能测试接线通、断和线缆长度的测试仪。
认证测试是指对布线系统依照标准例行逐项检测，以确定布线是否能达到设计要求，包括连接性能测试和电气性能测试。
认证测试又叫验收测试，是所有测试工作中最重要的环节，是在工程验收时对综合布线系统的安装、电气特性、传输性能、设计、选材和施工质量的全面检验。
认证测试通常分为自我认证测试和第三方认证测试。
5.2.2 测试标准测试标准的两大组织是TIA/EIA和ISO/IEC。
主要可供参考的国际测试标准为EIA/TIA制定的TSB-67《现场测试非屏蔽双绞线电缆布线系统传输性能技术规范》、EIA/TIA-568A《商用建筑电信布线标准》和ISO/IEC颁布的ISO/IEC 11801《信息技术-用户房屋综合布线》。
综合布线系统工程电气测试方法及测试内容
综合布线系统工程电气测试方法及测试内容B.0.1 3 类和5 类布线系统按照基本链路和信道进行测试，5e 类和6 类布线系统按照永久链路和信道进行测试，测试按图B.0.1-1～图B.0.1-3 进行连接。
1 基本链路连接模型应符合图B.0.1-1 的方式。
2 永久链路连接模型：适用于测试固定链路(水平电缆及相关连接器件)性能。
链路连接应符合图B.0.1—2 的方式。
3 信道连接模型：在永久链路连接模型的基础上，包括TI 作区和电信间的设备电缆和跳线在内的整体信道性能。
信道连接应符合图B.0.1-3 方式。
A 一工作区终端设备电缆；B—cP 缆线；c 一水平缆线；D-配线设备连接跳线；E 一配线设备到设备连接电缆B+C≤90m A+D+E≤10m信道包括：最长90m 的水平缆线、信息插座模块、集合点、电信间的配线设备、跳线、设备线缆在内，总长不得大于100m。
B.0.2 测试包括以下内容：1 接线图的测试，主要测试水平电缆终接在工作区或电信间配线设备的8 位模块式通用插座的安装连接正确或错误。
正确的线对组合为：1／2、3／6、4／5、7／8，分为非屏蔽和屏蔽两类，对于非RJ45 的连接方式按相关规定要求列出结果。
布线过程中可能出现以下正确或不正确的连接图测试情况，具体如图B.0.2 所示。
2 布线链路及信道缆线长度应在测试连接图所要求的极限长度范围之内。
B.0.3 3 类和5 类水平链路及信道测试项目及性能指标应符合表B.0.3-1 和表B.0.3-2 的要求(测试条件为环境温度20℃)。
表B.0.3-1 3 类水平链路及信道性能指标CP 点。
B.0.4 5e 类、6 类和7 类信道测试项目及性能指标应符合以下要求(测试条件为环境温度20℃)。
1 回波损耗(RL)：只在布线系统中的C、D、E、F 级采用，信道的每一线对和布线的两端均应符合回波损耗值的要求，布线系统信道的最小回波损耗值应符合表B.0.4-1 的规定，并可参考表B.0.4-2 所列关键频率的回波损耗建议值。
数据中心综合布线测试方法
光源
光功率计
1# 跳线
图 1 单跳线设置基准值
光源
光功率计
1# 跳线 被测光纤 2# 跳线
但在系统集成完工后有时候需要进行这种测 试，故在此做简单介绍。
数据中心由于设备密度大、速度快，造 成电力谐波和高频辐射干扰强、接地回路干 扰大等特点。系统集成商时常会发现，在对 电 缆 进 行 验 收 测 试 时 可 能 都 是 符 合 要 求 的， 但实际工作时链路的出错率却比较高，这时 需要引入基于局域网的网络链路传输速率测 试，对重要的链路进行吞吐率、延迟量等测 试。目前的测试方法只是涉及千兆链路，对 于 10G 链 路 则 可 用 千 兆 测 试 做 参 考。 测 试 时，被测链路需要接入交换机、路由器等真 实 设 备， 就 近 选 择 网 络 接 入 口 进 行 链 路 测 试。测试方法请参见新发布的国家标准 GB/T 21671-2008。本测试除了可以考察链路接点 设备的问题外，还可以考察 UTP 的外来辐射 干扰和 F/UTP 的接地回路干扰情况。从吞吐 量和丢包率上可以直接干扰导致出错的密度。
（4）特殊测试 长跳线测试 ：数据中心可能会使用少量
的长跳线进行高速设备连接，若使用传统的 水平布线标准来验收则因为标准中的短链路 “3/4dB 原则”，很容易通过。而部分用户希 望 这 些 链 路 在 以 后 能 支 持 更 高 速 率 的 设 备， 会怀疑这类链路的本身质量是否达标，这时 建议用户可以按跳线标准进行验收测试。
56 智能建筑与城市信息 2011年 第2期 总第171期
综合布线系统性能检测
综合布线系统性能检测1、综合布线系统性能检测应采用专用测试仪器对系统的各条链路进行检测，并对系统的信号传输技术指标及工程质量进行评定。
2、综合布线系统性能检测时，光纤布线应全部检测，检测对绞电缆布线链路时，以不低于10%的比例进行随机抽样检测，抽样点必须包括最远布线点。
3、系统性能检测合格判定应包括单项合格判定和综合合格判定。
1）单项合格判定如下：①对绞电缆布线某一个信息端口及其水平布线电缆（信息点）按GB/T50312中的指标要求，有一个项目不合格，则该信息点判为不合格；垂直布线电缆某线对按连通性、长度要求、衰减和串扰等进行检测，有一个项目不合格，则判该线对不合格；②光缆布线测试结果不满足GB/T50312中的指标要求，则该光纤链路判为不合格；③允许未通过检测的信息点、线对、光纤链路经修复后复检。
2）综合合格判定如下:①光缆布线检测时，如果系统中有一条光纤链路无法修复，则判为不合格；②对绞电缆布线抽样检测时，被抽样检测点（线对）不合格比例不大于1%,则视为抽样检测通过;不合格点（线对）必须予以修复并复验。
被抽样检测点（线对）不合格比例大于1%, 则视为一次抽样检测不通过，应进行加倍抽样;加倍抽样不合格比例不大于1%,则视为抽样检测通过。
如果不合格比例仍大于1%, 则视为抽样检测不通过，应进行全部检测，并按全部检测的要求进行判定;③对绞电缆布线全部检测时，如果有下面两种情况之一时则判为不合格;无法修复的信息点数目超过信息点总数的1%;不合格线对数目超过线对总数的1% ;④全部检测或抽样检测的结论为合格，则系统检测合格;否则为不合格。
4、系统监测应包括工程电气性能检测和光纤特性检测，GB/T50312 的规定执行。
5、采用计算机进行综合布线系统管理和维护时，应按下列内容进行检测：1）中文平台、系统管理软件；2）显示所有硬件设备及其楼层平面图；3）显示干线子系统和配线子系统的元件位置；4）实时显示和登录各种硬件设施的工作状态。
