高压试验规定要求

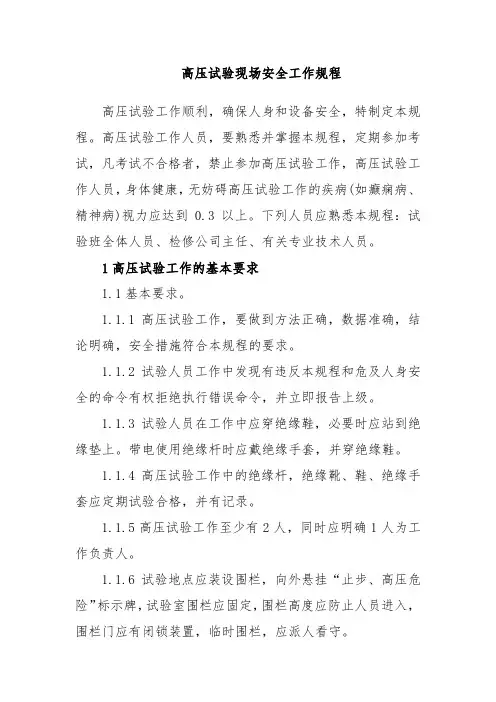

1 高压试验规定要求
1.1高压试验应填用变电站第一种工作票。

在一个电气连接部分同时有检修和试验时，可用一张工作票，但在试验前应得到检修负责人的许可。

在同一个电气连接部分，高压试验'>高压试验工作票发出时，应先将已发出的检修工作票收回，禁止再发出第二张工作票。

如果试验过程中，需要检修配合，应将检修人员填写在高压试验'>高压试验工作票中。

1.2试验现场应装设遮栏或围栏，遮栏或围栏与试验设备高压部分应有足够的安全距离，向外悬挂“止步，高压危险”标示牌，并派人看守。

1.3使用携带型仪器在高压回路上进行工作，至少由两人进行。

需要高压设备停电或做安全措施者，应填用变电站第一种工作票。

1.4变电站发现有系统接地故障时，禁止进行接地网接地电阻的测量。

雷电时，严禁测量线路绝缘。

2 高压绝缘试验加压方式与有关要求
2.1空载试验以额定频率、额定电压向低压绕组激磁时会有激磁涌流故一般以不超过三分之一额定电压合闸，随后逐步升压。

这样，也可提前发现一些缺陷，如匝间短路。

降压时也逐步降低，在低于三分之一额定电压时切断电源。

这样，铁心中剩磁最低，也无过电压。

全电压切断电源时，变压器电感中能量变为电容中过电压。

在做空载试验前，要消除测量电阻与操作波试验后产生的剩磁。

但变压器在实际运行时一般做不到零起升压，故变压器应承受住三相不同期合闸产生的过电压。

尤其在有效接地系统中，不接地变压器中点上的过电压。

变压器也应承受住全电压合闸时产生的激磁涌流的作用。

2.2负载试验与温升试验在负载试验与用短路法作温升试验时，施加的电
压仅为阻抗电压，故合闸时电压可为阻抗电压。

但电流值要足够大。

测负载损耗与阻抗电压时电流值要大于50%变压器额定电流或最大分接电流。

作温升试验时要大于90%变压器最大分接电流。

发电机容量不足时可用电容器组补偿。

2.3工频耐压作全绝缘变压器工频耐压或绝缘变压器中点工频耐压的加压方式与空载试验加压方式相同，逐步升压与逐步降低。

在工频耐压值的三分之一以下可合闸与分闸。

因被试变压器相当于一个电容，故要防止励磁现象，尤其同期发电机时更要注意。

另外，当工频耐压值超过95kV时，必须在高压侧测电压，不能以低压侧电压按电压比折算高压电压。

可用电容分压器或用球隙校高压电压。

2.4感应耐压包括短时与长时感应耐压并测局部放电的感应耐压也要逐步升压与逐步降压。

试验中要选用高频发电机，尤其选择试三相五柱铁心的变压器时发电机频率。

要防止发电机的自励磁现象，及变压器上产生谐振过电压，必要时可在发电机出口端联上并联电抗器，或选用200Hz及以上发电机。

2.5短路试验一般以预先短路法作短路试验。

对靠近铁心柱的绕组先加以短路，在远离铁心柱的绕组上突然施加全电压。

用选相开关在电压正弦波形正好过零时合全电压。

2.6冲击试验包括全波雷电冲击，截波雷电冲击与操作波冲击试验，先调好规定的电压波形与幅值后对变压器施加全冲击试验电压。

冲击电压发生器的主电容要足够大，否则无法调出规定的波形。

在作中点冲击试验时，可将多级的冲击电压发生器改变接法，将几级并联，这样可增大主电容，易于满
足规定的波形。

在作操作波冲击时要注意剩磁对操作波冲击的波形的影响。

并要设法使操作波相间试验电压等于对地试验电压的1.5倍。

做完操作波冲击试验后还要注意消除铁心中剩磁。

从以上各种试验的加压方式可知，多数加工频电压的试验项目都是零起升压，逐步降压。

但变压器要能承受住全电压冲击合闸的要求，这对特高压变压器而言，在绝缘设计时必须计及这一运行上的要求。

还应注意的一些问题是：在作高压耐压试验时，如工频耐压、冲击试验，必须注意在试验前的规定要求。

产品要有停放时间的考核、所有放气塞放气的步骤、必要的附件要装上。

低电压考核的项目都要合格。

如绝缘电阻、吸收比或极化指数、介质损失角等。

分接开关位于规定的位置。

3 高压试验应采取的安全技术措施
高压试验通常在高压下进行，因此安全问题非凡重要。

因为在高电压下工作，由于疏忽，人体与带高电压设备部分的距离小于安全距离时，极有可能发生人身伤亡事故。

由于错接试验电路或错加更高的试验电压，很可能使被试设备或试验设备发生损坏。

为了有效防止意外事故的发生，应在思想高度重视的基础上，必须做好以下各项安全技术措施。

3.1在高压试验前，充分作好预备工作。

拟定好实验方案，必须严格执行《电业安全工作规程》中的相关内容，在高压实验设备和高压引线四周，均应装设安全网(遮栏)，并在网上向外悬挂“止步，高压危险”标示牌。

装设安全网的地方应派专人看管，以防外人不慎入内；对远处出现高压(如电缆试验)的地方也应装设安全网，也应派专人看管。

3.2高压试验工作必须有两人以上共同配合，才能开展工作，并应明确其
中有经验的一人为试验负责人，负安全责任。

3.3试验前，试验负责人应对每个参加试验的人员明确分工，具体说明有关安全的注重事项。

3.4工作任务不明确，试验设备地点或四周环境不熟悉试验项目和标准不清楚，以及人员分工不明确的，都不得开展工作。

3.5试验设备的容量，仪表的量程必须在试验前考虑合适，仪表的转换开关、插头和调压器及滑杆的转动方向，必须判明且正确无误。

3.6因试验需要而断开设备与外部的连线时，拆前应做好标记，以免恢复时接线错误。

3.7试验设备和被试验设备的金属外壳均应接地，高压试验引线应尽量缩短，截面应足够大；高压回路对安全网，设备外壳墙壁等地电位物体应有足够的安全距离，以防发生放电。

3.8试验装置的电源开关应使用明显断开的双极开关，以便区分合闸或分闸两种工作状态，交直流耐压、直流泄漏电流试验的电源应装设可靠的过流保护装置，最低限度也应装设熔断件或瞬时电流脱扣开关以及红绿指示灯。

3.9高压试验一般由较低一级的试验人员负责接线，之后由试验负责人负责检查。

检查接线是否有误，安全用具（如安全网、标示牌、绝缘手套、绝缘垫、放电棒、接地线）是否齐全，安全措施是否妥当。

经检查确认无误后，令全部试验工作人员撤到安全网之外后发出“各就各位”的命令，方可认为试验预备工作全部完成。

3.10预备工作完成后，试验负责人发出“将要合闸”的警告，指定专人合上电源开关。

3.11试验中，全体试验人员必须思想集中，聚精会神，不能闲聊和随意走动，试验负责人应指挥若定，有条不紊，口令正确清楚。

3.12在升压过程中，要有人随时呼喊电压数值，要设专人监视被试品和试验设备，监视仪表指示，发现异常，立即通知降压，迅速断开电源。

3.13试验中如需变更接线或试验结束时，则应由试验负责人发出“降低电压”的口令，待调回零位，断开电源对被试品充分放电，并在试验变压器的高压引出端挂上专用接地线后，公布“高压已断开”，才能答应工作人员进入安全网内工作。

3.14对直流试验设备及大电容量的被试品，需经多次放电，放电时间至少1min以上，对被试品四周不运行的大电容设备(如电容器、电缆)，也应充分放电。

3.15试验结束后，应拆除自装的接地短路线，恢复被试设备实验前的接线，拆除安全网并清理和检查现场，不应遗忘工具和其他物件，确保被试设备和场地恢复试验前的状况。

变电站（所）第一种工作票单位：||单位|| 编号：||编号||
1．工作负责人（监护人）：||工作负责人|| 班组：||班组||
2．工作班人员（不包括工作负责人）：
||工作班人员|| 共||工作人数||人
3．工作的变电站名称及设备双重名称：
||工作线路设备||
4．工作任务
5．计划工作时间：自||计划工作开始时间||
至||计划工作结束时间||
6．安全措施（必要时可附页绘图说明）
已执行栏目及接地线编号由工作许可人填写。

工作票签发人签名：||签发人|| 签发日期：||签发日期||
7．收到工作票时间：
值长（值班负责人）签名：工作负责人签名：
第1页共2页8．确认本工作票1～7项
工作负责人签名：工作许可人签名：
许可开始工作时间：
9．确认工作负责人布置的任务和本施工项目安全措施
工作班组人员签名
10．工负责人变动情况
原工作负责人：离去，变更为工作负责人工作票签发人：
工作人员变动情况（变动人员姓名、日期及时间）：
工作负责人签名
11．工作票延期
有效期延长到
工作负责人签名
工作许可人签名
12．每日开工和收工时间（使用一天的工作票不必填写）
13．工作终结
全部工作于结束，设备及安全措施已恢复开工前状态，工作人员已全部撤离，材料工具已清理完毕，工作已终结。

工作负责人签名：工作许可人签名：
14．工作票终结
临时遮栏、标示牌已拆除，常设遮栏已恢复。

未拆除或未拉开的接地线编号等共组、接地刀闸（小车）共副（台），已汇报调度值班员。

工作许可人签名：
15．备注
（1）指定专责监护人负责监护
（地点及具体工作）（2）其他事项
16．安全措施附图（必要时绘制）：
第2页共2页。
