如何驱动一个直流电机 直流电机驱动电路大全
NE555简易直流电机PWM驱动电路的实现
NE555简易直流电机PWM驱动电路的实现NE555是一种常用的集成电路，可以实现各种定时和脉冲宽度调制(PWM)应用。
在直流电机驱动中，使用NE555可以实现简易的PWM调速效果。
本文将详细介绍如何使用NE555实现直流电机的PWM驱动电路，并对其原理进行解释。
一般来说，直流电机通常需要调节电压或者频率来改变其转速。
而PWM调速就是通过调节脉冲的高电平时间与低电平时间的比例来实现对电机的速度控制。
接下来，我们将详细分析NE555的工作原理及其在直流电机PWM驱动中的应用。
首先，我们来了解一下NE555的基本工作原理。
NE555是一种8引脚的集成电路，主要由比较器、RS触发器、输出驱动器以及电源电压稳压器等组成。
在PWM调速应用中，NE555的输入电压Vcc连接至电源正极，引脚2和引脚6接地，引脚5连接电源负极，引脚4连接至电位器PI，辅助引脚1和7置空或者接地。
NE555的主要工作模式有两种：单稳态触发和多谐振荡器。
在直流电机PWM驱动中，我们将使用NE555的多谐振荡器模式来实现PWM调速功能。
多谐振荡器模式下，NE555输出方波信号，其周期和占空比可以通过引脚2和引脚6之间的电压比例来控制。
当引脚2电压高于引脚6时，输出高电平；当引脚2电压低于引脚6时，输出低电平。
接下来，我们将详细讲解如何使用NE555来实现直流电机的PWM驱动电路。
首先，我们需要连接一个电位器来调节占空比。
将电位器PI的中间脚连接至引脚6，一边脚连接至引脚5，另一边脚连接至电源负极。
通过调节电位器的旋钮，可以改变引脚6的电压，从而控制占空比。
同时，为了保护NE555和直流电机，我们还需要连接一个MOS管或者晶体管来作为输出驱动器。
将驱动器的基极或者门极连接至NE555的输出引脚3，将驱动器的集电极或者漏极连接至直流电机的正极，将驱动器的发射极或者源极连接至电源负极。
在NE555的多谐振荡器模式下，我们需要选择一个合适的电容和电阻来设置输出的频率和占空比。
驱动有刷直流电机的方法介绍

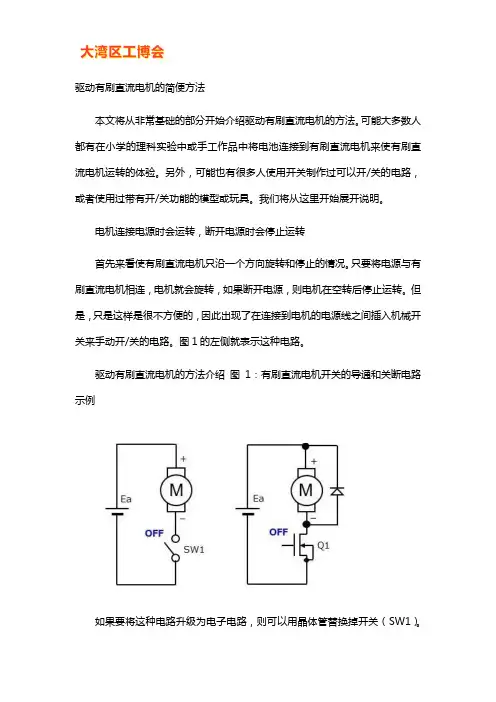

驱动有刷直流电机的简便方法本文将从非常基础的部分开始介绍驱动有刷直流电机的方法。
可能大多数人都有在小学的理科实验中或手工作品中将电池连接到有刷直流电机来使有刷直流电机运转的体验。
另外，可能也有很多人使用开关制作过可以开/关的电路，或者使用过带有开/关功能的模型或玩具。
我们将从这里开始展开说明。
电机连接电源时会运转，断开电源时会停止运转首先来看使有刷直流电机只沿一个方向旋转和停止的情况。
只要将电源与有刷直流电机相连，电机就会旋转，如果断开电源，则电机在空转后停止运转。
但是，只是这样是很不方便的，因此出现了在连接到电机的电源线之间插入机械开关来手动开/关的电路。
图1的左侧就表示这种电路。
驱动有刷直流电机的方法介绍图1：有刷直流电机开关的导通和关断电路示例如果要将这种电路升级为电子电路，则可以用晶体管替换掉开关（SW1）。
图1的右侧即为替换示例，该晶体管是Nch MOSFET。
这样，就可以通过向MOSFET Q1的栅极施加电压来导通和关断MOSFET，并以同样的方式使有刷直流电机旋转或停止。
虽然简单，但有一些注意事项这里还有一些需要注意的地方。
无论哪种电路，在断开开关的瞬间，电机的线圈都会试图保持电流流动，从而产生高电压（反电动势）。
尤其是使用了晶体管时，如果晶体管被施加了超过最大额定值的电压，则晶体管将劣化或损坏。
因此，必须抑制这种电压。
为此，如电路图所示，需要将二极管并联连接至电机。
这样，电路看起来有点像电子电路了。
开关插入在（+）侧或（-）侧均可如上所述，通过使用一个开关，可以实现本文开头提到的“使电机沿一个方向旋转和停止”。
在这种情况下，开关既可以位于电源的（+）侧也可以位于（-）侧。
两种情况的示例如图2所示。
在使用MOSFET的示例中，为了能够易于驱动（开/关）晶体管，在（+）侧使用了Pch MOSFET，在（-）侧使用了Nch MOSFET。
驱动有刷直流电机的方法介绍图2：驱动有刷直流电机的单开关电路示例从左侧起分别是：（-）侧使用开关，（-）侧使用Nch MOSFET，（+）侧使用开关，（+）侧使用Pch MOSFET如前所述，无论将开关插入电源的哪一侧，在关断电源的瞬间，电机的电感（线圈）都会试图保持电流流动，（-）侧开关会导致电机的（-）端子侧的电压波动到（-）侧电压以下（通常为GND电位以下），（+）侧开关会导致电机的（+）端子侧的电压波动到（+）侧电压（电源电压）以上。
详解直流电机驱动电路设计
详解直流电机驱动电路设计
直流电机驱动电路设计概述
电机驱动电路是控制电机运行的电路，也称作动力源电路，它的主要
作用是提供电机所需要的适当电压和频率的电能，以控制电机的转速和转
动方向。
一般讲，电机驱动电路包括三个部分：驱动器，控制器和电源电路。
一、直流电机驱动电路的设计
1、驱动器的设计
直流电机驱动电路主要由驱动器、控制器和电源电路组成。
在这里，
驱动器主要负责将控制器的控制信号转换为适合电机工作的电流。
现在，
基于IGBT的驱动器已经成为直流电机驱动电路中的主要组成部分。
驱动
器电路很复杂，包括用于驱动电机的晶体管，用于传输控制信号的晶体管，以及调节电流的电阻等。
2、控制器的设计
控制器是电机驱动电路的核心部分，它负责接收外部输入信号，并根
据设定的参数来调整电机的转速、转向和加速等。
控制器设计非常复杂，
一般包括两个主要部分：控制电路和放大路由部分。
控制电路负责检测电
机的运行状态和外部输入，并根据这些信息来调整电机的转速。
放大部分
负责将控制电路的输出信号放大，并将其转换为能够驱动电机的标准控制
信号。
3、电源电路的设计。
无刷直流电机驱动电路的实现方法
无刷直流电机驱动电路的实现方法文章标题：无刷直流电机驱动电路的实现方法导言:无刷直流电机具有高效、低噪声和长寿命等优点，广泛应用于工业自动化、电动车辆和家用电器等领域。
然而，为了实现无刷直流电机的高效运行，需要一个可靠而高效的驱动电路。
本文将介绍无刷直流电机驱动电路的实现方法，并探讨其中的关键技术和设计要点。
一、无刷直流电机驱动电路的基本原理无刷直流电机驱动电路是通过控制电机的相序和电流来实现电机的运转。
它主要由功率电子器件、控制电路和电源组成。
其中，功率电子器件用于控制电流的开关和调节，控制电路用于检测电机的位置和速度，并控制功率电子器件的工作。
电源则提供所需的电能。
二、无刷直流电机驱动电路的实现方法1. 直流电压源驱动法直流电压源驱动法是最简单、成本最低的无刷直流电机驱动方法之一。
它通过将电压源直接连接到电机的相，通过调节电压的极性和大小来控制电机的运转。
然而，由于缺乏对电机位置和速度的准确检测和控制，其控制性能较差，适用于一些简单的应用场景。
2. 舵机驱动法舵机驱动法通过使用传感器检测电机的位置和速度，并根据检测结果控制功率电子器件的工作，实现对电机的精确控制。
该方法通常包括位置传感器、速度传感器和控制模块。
然而，由于传感器的引入增加了系统的复杂性和成本，对传感器的精度和稳定性要求较高。
3. 无传感器驱动法无传感器驱动法是一种最为常用和成熟的无刷直流电机驱动方法。
它通过使用反电动势（Back EMF）来检测电机的位置和速度，并根据检测结果来控制功率电子器件的工作。
该方法不仅降低了系统的复杂性和成本，还提高了系统的可靠性和稳定性。
然而，由于反电动势的检测较为困难，需要一套复杂的算法和控制策略。
三、无刷直流电机驱动电路的关键技术1. 电子换向技术无刷直流电机的运转需要按照一定的相序来进行，电子换向技术是实现相序控制的关键。
它通过控制功率电子器件的工作来改变电流的方向和大小，从而实现电机的正常运转。
小型直流电机正反转驱动电路
用8550 和ULN2003 驱动小型直流电机正反转51 单片机的输出能力有限，带动一两个LED 还是可以的，带动电动机、继电器等等，就难以承担了。
一般来说，常用的扩充51 单片机带负载能力的芯片有：75452、MC1413、ULN2003 系列、L298...。
这几种芯片，做而论道都使用过。
在ULN2003 内部，有七个高耐压、大电流NPN 达林顿管构成的反相器，输入5V 的TTL 电平，输出可达500mA/50V。
ULN2803 里面有八个反相器，它们的电气性能是相同的。
ULN2003 (及ULN2803) 的输出端是开路结构，只能驱动灌电流负载；它的内部是反相器；所以，它们都是用输入高电平来驱动的。
在网上发现一个题目：/question/427268344.html题目要求用ULN2803 和8550，驱动一个直流电机，控制它正反转。
题目中的电路，用了两片2803，且直接放在了单片机引脚和电机之间，这就有些不合适了。
51 单片机刚开机时，在复位阶段，输出的都是高电平。
这个时间，有可能会“较长”，几十毫秒都是可能的。
按照题目中电路，在单片机复位期间，受控电路就都导通了，这就会造成不必要的动作，甚至会造成元器件的损坏。
这种情况是不允许发生的。
如果利用ULN2003 中的闲置部分，把单片机的输出信号先反一下相，这就可以避免在输出高电平时产生的误动作。
但是，也要注意，这以后，在正常工作期间，千万就不能都输出低电平了。
当然，在必要的时候，令单片机同时输出两个低电平，也可以达到“自毁”的目的。
ULN2003 + 8550 组合，是做而论道常用的电路器件，用它们构成的电机驱动电路，曾经在做而论道的产品中出现过。
下图是做而论道设计的小型直流电机正反转驱动电路。
图片链接：/%D7%F6%B6%F8%C2%DB%B5%C0/album/item/a5fcfaf690529822cbe5bc65d7ca7bcb0846d4 a0.html这个电路实际上是H 桥电路的变形，上面的两个桥臂是两个三极管8550，下面的两个桥臂是ULN2003 内部的反相器。
无刷直流电机的驱动电路
无刷直流电机的驱动电路一、无刷直流电机简介无刷直流电机是一种通过电子方式实现电机转子磁场与定子磁场的同步旋转，无需刷子与换向器来调整磁场方向的电机。
它具有高效率、高转矩密度、长寿命等优点，被广泛应用于工业、航空航天、交通工具等领域。
二、无刷直流电机的基本原理无刷直流电机的驱动主要是通过电子器件来控制电机的磁场和转子的位置。
基本原理如下： 1. 无刷直流电机的转子上安装有磁体，称为永磁体，用来产生转子磁场。
2. 定子上绕有若干个线圈，通过电流激励产生定子磁场。
3. 当定子磁场与转子磁场交叉时，产生转矩，使电机转动。
三、无刷直流电机的驱动电路设计要求设计无刷直流电机的驱动电路时，需要满足以下要求： 1. 高效率：电路应尽可能减少能量的损耗，以提高电机的效率。
2. 稳定性：电路应具有良好的稳定性，能够在各种工作条件下保持电机的正常运行。
3. 可调性：电路应具备可调节转速和转向的功能，以满足不同应用场景的需求。
4. 保护功能：电路应具备过流、过温等保护功能，以确保电机和电路的安全运行。
四、无刷直流电机的驱动电路设计方案4.1 无刷直流电机驱动电路的基本组成无刷直流电机的驱动电路通常由以下几部分组成： 1. 电源模块：提供电机驱动所需的电压和电流。
2. 电流检测模块：用于检测电机驱动电路中的电流情况，保护电机和电路的安全。
3. 电压转换模块：用于将电源提供的电压转换为电机所需的工作电压。
4. 逻辑控制模块：根据输入信号控制电机的转速和转向。
5. 保护模块：监测电机驱动电路的工作状态，当出现异常情况时进行相应的保护。
4.2 无刷直流电机驱动电路的工作原理无刷直流电机的驱动电路工作原理如下： 1. 逻辑控制模块接收输入信号，根据信号产生驱动电流的时序。
2. 驱动电流经过电流检测模块后，进入电机的定子线圈。
3. 电机定子线圈中的电流产生定子磁场，与转子磁场交叉产生转矩。
4. 电压转换模块将电源提供的电压转换为电机所需的工作电压。
直流电机抱闸驱动电路原理_概述说明以及解释
直流电机抱闸驱动电路原理概述说明以及解释1. 引言1.1 概述直流电机抱闸驱动电路是一种常见的电路，用于控制直流电机的启动、停止和转向。
抱闸驱动电路通过控制信号输入和逻辑解析，实现对电机的控制。
本文将对直流电机抱闸驱动电路的原理进行详细说明和解释。
1.2 文章结构本文分为五个部分，分别是引言、直流电机的工作原理、抱闸驱动电路的概述、直流电机抱闸驱动电路的工作原理解释以及结论及展望。
1.3 目的本文旨在介绍直流电机抱闸驱动电路的原理，并详细解释其工作过程。
通过阐述其概述、分类特点以及优缺点，读者可以全面了解这种驱动方式在不同应用领域中的使用情况。
此外，该篇文章还将对信号输入与控制逻辑解析、信号转换与功率放大解析以及马达启动与停止过程进行深入讲解，帮助读者更好地理解和应用直流电机抱闸驱动电路。
以上为文章“1. 引言”部分内容。
2. 直流电机的工作原理2.1 电机基本原理直流电机通过直接提供或变换直流电源来产生转动力，是一种将电能转化为机械能的设备。
其基本构成包括定子（静子）和转子（动子）。
定子通常由绕组、铁芯和端盖组成，而转子则由磁极、绕组和轴心组成。
直流电机的工作原理可简单地描述为：当通过定子绕组施加一个与磁场正交的直流电流时，会在磁场中产生一个力矩，使得转子开始旋转。
这是由于磁场与传导系数所产生的洛伦兹力相互作用引起的。
2.2 直流电机结构直流电机有不同类型的结构，常见的有分解架式和整体架式两种。
其中，分解架式包含了割平开槽型、差弱法等结构形式；整体架式则包括了齐纳励磁法、复合励磁法等结构形式。
无论是哪种结构形式，直流电机都包含了固定在外壳内部并连接到功率源上的定子线圈以及安装在轴上并能自由旋转的转子。
2.3 直流电机的应用领域直流电机在各个行业中都有广泛的应用。
例如，在工业领域，直流电机主要用于驱动各类设备和机械，如风机、泵机、输送带和升降装置等。
此外，在汽车和交通运输领域，直流电机被应用于汽车座椅调节器、风挡刷动力系统和车辆动力传动系统等。
直流电机驱动控制电路
1 引言长期以来，直流电机以其良好的线性特性、优异的控制性能等特点成为大多数变速运动控制和闭环位置伺服控制系统的最佳选择。
特别随着计算机在控制领域，高开关频率、全控型第二代电力半导体器件(GTR、GTO、MOSFET、IGBT等)的发展，以及脉宽调制(PWM)直流调速技术的应用，直流电机得到广泛应用。
为适应小型直流电机的使用需求，各半导体厂商推出了直流电机控制专用集成电路，构成基于微处理器控制的直流电机伺服系统。
但是，专用集成电路构成的直流电机驱动器的输出功率有限，不适合大功率直流电机驱动需求。
因此采用N沟道增强型场效应管构建H桥，实现大功率直流电机驱动控制。
该驱动电路能够满足各种类型直流电机需求，并具有快速、精确、高效、低功耗等特点，可直接与微处理器接口，可应用PWM技术实现直流电机调速控制。
2 直流电机驱动控制电路总体结构直流电机驱动控制电路分为光电隔离电路、电机驱动逻辑电路、驱动信号放大电路、电荷泵电路、H桥功率驱动电路等四部分，其电路框图如图一由图可以看出，电机驱动控制电路的外围接口简单。
其主要控制信号有电机运转方向信号Dir电机调速信号PWM及电机制动信号Brake，Vcc为驱动逻辑电路部分提供电源，Vm 为电机电源电压，M+、M-为直流电机接口。
在大功率驱动系统中，将驱动回路与控制回路电气隔离，减少驱动控制电路对外部控制电路的干扰。
隔离后的控制信号经电机驱动逻辑电路产生电机逻辑控制信号，分别控制H桥的上下臂。
由于H桥由大功率N沟道增强型场效应管构成，不能由电机逻辑控制信号直接驱动，必须经驱动信号放大电路和电荷泵电路对控制信号进行放大，然后驱动H桥功率驱动电路来驱动直流电机。
3 H桥功率驱动原理直流电机驱动使用最广泛的就是H型全桥式电路，这种驱动电路方便地实现直流电机的四象限运行，分别对应正转、正转制动、反转、反转制动。
H桥功率驱动原理图如图2所示。
H型全桥式驱动电路的4只开关管都工作在斩波状态。
单片机 直流电机的驱动电路
单片机直流电机的驱动电路
直流电机是常用的电机类型之一，其驱动电路的设计对于电机的正常运行和控制至关重要。
对于单片机的直流电机驱动电路，一般可以采用H桥电路或PWM控制电路。
首先，简要介绍一下H桥电路。
H桥电路的形状类似于字母“H”，它由四个开关器件（如晶体管或MOSFET）组成。
通过控制开关器件的通断状态，可以改变电机两端的电压极性，从而实现电机的正转和反转。
在H桥电路中，可以采用单片机控制开关器件的通断状态，实现电机的启动、停止、正转和反转等操作。
另外，PWM控制也是一种常见的直流电机控制方法。
PWM控制通过调节电机两端的平均电压值来改变电机的转速，从而达到调速的目的。
在PWM控制电路中，可以采用单片机内部的PWM模块或者利用数字GPIO口进行PWM信号的输出。
通过调节PWM信号的占空比，可以控制电机两端的平均电压值，从而改变电机的转速。
综上所述，单片机在直流电机驱动电路中扮演着重要的角色，通过H桥电路或PWM控制电路可以实现电机的灵活控制。
在实际应用中，可以根据具体需求选择合适的驱动电路和控制方法。
电机驱动电路原理
电机驱动电路原理一、引言电机驱动电路是将电能转化为机械能的重要部分，其作用是提供适当的电源给电机，以使其正常运转。
本文将详细介绍电机驱动电路的原理。
二、电机驱动电路的分类根据控制方式不同，电机驱动电路可分为直流马达驱动和交流异步马达驱动两种。
1. 直流马达驱动直流马达的转矩与其励磁磁通量成正比，因此控制直流马达转速的关键在于控制励磁磁通量。
常见的直流马达控制方式有：（1）恒压调速法：通过改变励磁线圈中的电阻来改变励磁电流，从而改变励磁磁通量大小。
（2）串联调速法：将外加阻抗串联到直流马达中，通过改变串联阻抗大小来改变总回路阻抗大小，从而改变总回路电流大小和励磁磁通量大小。
（3）分级调速法：将外加阻抗分级加入到直流马达中，在不同级别处通过切换不同的外加阻抗来改变电路总回路阻抗大小和励磁磁通量大小。
2. 交流异步马达驱动交流异步马达的转速与供电频率成正比，因此控制交流异步马达转速的关键在于控制供电频率。
常见的交流异步马达控制方式有：（1）恒频调速法：通过改变电源电压来改变供电频率，从而改变异步马达转速。
（2）变频调速法：通过将交流电源转换为直流电源，再将直流电源通过逆变器转换为可调的交流电源，从而实现对供电频率的精确控制。
三、直流马达驱动原理1. 直流马达基本结构直流马达由定子和转子两部分组成。
定子包括永磁体和励磁线圈，励磁线圈中通有直流电源。
转子由铁芯和绕组组成，绕组中通有直流或脉冲直流信号。
2. 直流马达基本原理当励磁线圈通有一定大小的直流电信号时，会在永磁体中产生一个稳定的磁场。
当绕组通有一定大小和方向的脉冲直流信号时，会在转子中产生一个旋转磁场。
由于旋转磁场与永磁体中的磁场不同步，因此会产生一个转矩，使得转子开始旋转。
3. 直流马达调速原理直流马达调速的关键在于控制励磁线圈中的电流大小和方向。
当励磁线圈中的电流大小和方向改变时，励磁线圈中的磁通量大小和方向也会随之改变。
由于直流马达的转矩与励磁线圈中的磁通量成正比，因此改变励磁电流大小和方向可以改变直流马达的转速。
三相无刷直流电机驱动电路
三相无刷直流电机驱动电路三相无刷直流电机驱动电路是一种常用于工业和家电领域的电机驱动方案。
相比传统的有刷直流电机，无刷直流电机具有更高的效率、更低的噪音和更长的使用寿命。
本文将介绍三相无刷直流电机驱动电路的原理、特点以及应用领域。
一、无刷直流电机的原理无刷直流电机是一种基于电子换向技术的电机，其工作原理类似于传统的有刷直流电机。
无刷直流电机由转子、定子和电子换向器三部分组成。
转子是由永磁体组成的，定子则是由多相绕组组成的。
电子换向器根据转子位置和速度信息，通过控制电流的方向和大小，实现电机的高效运转。
三相无刷直流电机驱动电路主要由功率电子器件、驱动电路和控制器三部分组成。
功率电子器件通常采用IGBT（绝缘栅双极型晶体管）或MOSFET（金属氧化物半导体场效应晶体管），用于控制电流的通断和方向。
驱动电路负责产生适当的驱动信号，将控制器输出的信号转化为功率电子器件所需的控制信号。
控制器是电机控制系统的核心，负责根据转子位置和速度信息，产生适当的控制信号，并将其送至驱动电路。
三、三相无刷直流电机驱动电路的特点1. 高效率：无刷直流电机由于无需通过电刷和换向器，减少了能量损耗，提高了电机的效率。
在工业和家电领域，高效率是提高设备性能的关键因素之一。
2. 低噪音：无刷直流电机在工作过程中，没有机械接触和摩擦，因此噪音较低。
这使得无刷直流电机在一些对噪音要求较高的场合得到了广泛应用，比如家电领域的洗衣机和吸尘器等。
3. 高可靠性：由于无刷直流电机没有电刷和换向器等易损件，因此具有更长的使用寿命和更高的可靠性。
这使得无刷直流电机在一些对设备寿命要求较高的场合得到了广泛应用，比如工业自动化领域的机床和机械手等。
4. 精确控制：由于控制器可以根据转子位置和速度信息进行精确控制，因此无刷直流电机具有较好的速度和转矩响应特性。
这使得无刷直流电机在一些对运动控制要求较高的场合得到了广泛应用，比如机器人、无人机和电动汽车等。
直流电机几种驱动方式
对直流电机驱动电路的理解
直流电机是可以正反转的。
接在两端的电压极性不同，它的转动反向就不同。
为了让它能够在固定的电路中正转和反转，肯定不应该把它拆了再把极性换一下安在电路中，要设计一个电路，来让它能被人控制着，想正转就正转，想反转就反转，要是还能够要它转多块就转多块，要它停就停，那就更好了。
其实电路已经被设计好了，就是H桥。
NPN型三极管它的基极电流，与PNP的基极电流，电流方向是相反的，同时它们需要相反的导通状态。
这意味着三极管1与三极管2的控制极，“可以接一样的电平A”。
三极
管3与三极管4的控制极，也“可以接一样的电平B”。
并且，电平A与电平B是“相反的”，电机中才会有电流通过。
还有类似的变形。
正电源相接的三极管是让电流向负电源流的，与负电源相接的三极管是让电流流向负电源的。
拿着电压源对电机进行试验测试的时候，发现，给的电压大，转速就快，给转轴加上阻力，流过它的电流就大。
最低需要２０ｍＶ左右电压才能让电机转（２０ｍＶ左右，是因为手头上的电压源小电压不容易调得很准）。
拿信号发生器，发生方波来控制电机，高电平就转，低电平就停；频率调得很低的时候，就会明显看到，一顿一顿地在转；调整占空比，可以改变转和不转的时间比率；调节直流偏移量，就可以发现，高电平转得快，低电平转的慢。
蛮好玩的。
直流电机驱动电路
方案一：L298集成驱动芯片电路用L298驱动两台直流电机的电路。
引脚6，11可用于PWM控制。
如果机器人项目只要求直行前进，则可将5，10和7，12两对引脚分别接高电平和低电平，仅用单片机的两个端口给出PWM信号控制6，11即可实现直行、转弯、加减速等动作。
图5 L298直流电机驱动电路用L298驱动两台直流电机电路如图所示，。
L298可驱动2个电动机，OUT1，OUT2和OUT3，OUT4之间可分别接电动机，本实验装置我们选用驱动两台直流减速电动机。
5，7，10，12脚接输入控制电平，控制电机的正反转。
2，3，13，14四个脚连接直流减速电机。
6，11脚接PWM信号（即E nA，E nB接控制使能端）控制电机的停转。
四组光耦对输入、输出电信号起隔离作用。
8脚接地。
表4-1是L298N 功能逻辑真值表图。
Ven为6，11脚。
IN1=IN3，IN2=IN4.IN1为5脚。
IN2为7脚。
IN3为10脚。
IN4为12脚。
表1 L298驱动电路真值表由表1可知EnA为低电平时，输入电平对电机控制起作用，当EnA为高电平，输入电平为一高一低，电机正或反转。
同为低电平电机停止，同为高电平电机刹停。
方案二：本设计采用晶体管作开关控制H桥的正反电流导通。
直流电机驱动电路如下图所示图6直流电机驱动电路在图示情况下，晶体管Q1、Q2、Q3、Q4作H桥的四个导通开关，晶体管Q5、Q6起控制H桥导通开关的作用。
电阻R5、R6、R7、R8、R9、R10起稳定各晶体管工作状态的作用，在没有导通信号到来的时候保证各晶体管都处于完全断开状态。
系统接收到前进控制信号，F（前进信号）为高电平，晶体管Q5导通控制晶体管Q2、Q3导通，H桥形成正向电流回路，直流电机正转，同时点亮前进指示灯（LED1），驱动探测车前向行驶；系统接收到后退控制信号，B（后退信号）为高电平，晶体管Q6导通控制晶体管Q1、Q4导通，H桥形成正向电流回路，直流电机反转，同时点亮前进指示灯（LED2），驱动探测车后向行驶。
直流电机驱动方案1
直流电机的驱动及控制(电动小车的电机驱动及控制)一个电动小车整体的运行性能，首先取决于它的电池系统和电机驱动系统。
电动小车的驱动系统一般由控制器、功率变换器及电动机三个主要部分组成。
电动小车的驱动不但要求电机驱动系统具有高转矩重量比、宽调速范围、高可靠性，而且电机的转矩-转速特性受电源功率的影响，这就要求驱动具有尽可能宽的高效率区。
我们所使用的电机一般为直流电机，主要用到永磁直流电机、伺服电机及步进电机三种。
直流电机的控制很简单，性能出众，直流电源也容易实现。
本文即主要介绍这种直流电机的驱动及控制。
1．H 型桥式驱动电路直流电机驱动电路使用最广泛的就是H型全桥式电路，这种驱动电路可以很方便实现直流电机的四象限运行，分别对应正转、正转制动、反转、反转制动。
它的基本原理图如图1所示。
全桥式驱动电路的4只开关管都工作在斩波状态，S1、S2为一组，S3、S4 为另一组，两组的状态互补，一组导通则另一组必须关断。
当S1、S2导通时，S3、S4关断，电机两端加正向电压，可以实现电机的正转或反转制动；当S3、S4导通时，S1、S2关断，电机两端为反向电压，电机反转或正转制动。
在小车动作的过程中，我们要不断地使电机在四个象限之间切换，即在正转和反转之间切换，也就是在S1、S2导通且S3、S4关断，到S1、S2关断且S3、S4导通，这两种状态之间转换。
在这种情况下，理论上要求两组控制信号完全互补，但是，由于实际的开关器件都存在开通和关断时间，绝对的互补控制逻辑必然导致上下桥臂直通短路，比如在上桥臂关断的过程中，下桥臂导通了。
这个过程可用图2说明。
因此，为了避免直通短路且保证各个开关管动作之间的协同性和同步性，两组控制信号在理论上要求互为倒相的逻辑关系，而实际上却必须相差一个足够的死区时间，这个矫正过程既可以通过硬件实现，即在上下桥臂的两组控制信号之间增加延时，也可以通过软件实现（具体方法参看后文）。
驱动电流不仅可以通过主开关管流通，而且还可以通过续流二极管流通。
常用电机驱动电路及原理
常用电机驱动电路及原理1.直流电机驱动电路：直流电机驱动电路主要用于控制直流电机的转速和方向。
常用的直流电机驱动电路有H桥驱动电路、PWM调速电路和电流反馈调速电路。
-H桥驱动电路：H桥驱动电路是最常用的直流电机驱动电路之一，可以实现正、反转和制动功能。
它由四个开关管组成，分为上电路和下电路。
通过控制上下电路中的开关管的导通和断开，可以改变电机的运行方向和转速。
-PWM调速电路：PWM调速电路通过调整占空比来控制电机的转速。
PWM调速电路将直流电源与电机连接，通过调节PWM信号的占空比，控制电机的平均输出电压，从而改变电机的转速。
-电流反馈调速电路：电流反馈调速电路是一种闭环控制系统，通过反馈电流信号来控制电机的转速。
它使用电流传感器测量电机的输出电流，并将反馈信号与设定值进行比较，通过PID控制算法来调节PWM信号，控制电机的转速。
2.交流电机驱动电路：交流电机驱动电路主要用于控制交流电机的转向和转速。
常用的交流电机驱动电路有逆变器驱动电路和矢量控制电路。
-逆变器驱动电路：逆变器是将直流电源转换成交流电源的装置。
在交流电机驱动中，逆变器将直流电源的电压和频率转换成交流电压和频率，通过改变输出电压的幅值和频率，控制交流电机的转速。
-矢量控制电路：矢量控制电路是一种先进的交流电机驱动技术，通过对电机的磁场进行独立控制来实现高精度的转速和转向控制。
矢量控制电路使用电流传感器测量电机的输出电流，并通过矢量控制算法，控制电机的磁场和转速。
总结：直流电机驱动电路主要包括H桥驱动电路、PWM调速电路和电流反馈调速电路，用于控制直流电机的转速和方向。
交流电机驱动电路主要包括逆变器驱动电路和矢量控制电路，用于控制交流电机的转向和转速。
这些电机驱动电路在工业自动化、电动车和家用电器等领域广泛应用，具有重要的意义和价值。
详解直流电机驱动电路的设计
详解直流电机驱动电路的设计直流电机驱动电路是将直流电源的电能转换为电机机械能的关键部分。
设计一个高效、可控的直流电机驱动电路需要考虑多个因素，包括电源选择、控制电路设计、保护电路设计等。
首先，在设计直流电机驱动电路之前，需要确定所需的电源电压和电流。
一般来说，直流电机的额定电压和额定电流是由电机制造商给出的，可以根据这些参数来选择合适的电源。
其次，设计直流电机驱动电路需要考虑电机的控制方式。
常见的电机控制方式包括电压控制和PWM控制。
电压控制方式是通过改变电源电压的大小来控制电机的转速，而PWM控制是通过改变电源电压的脉宽来控制电机的转速。
选择适当的控制方式取决于具体的应用需求。
接下来，需要设计电机的控制电路。
控制电路主要包括接口电路、驱动电路和保护电路。
接口电路用于接收控制信号，将其转换为适合驱动电路的信号。
驱动电路则根据接口电路的信号来控制电机的功率开关。
保护电路用于保护电机和驱动电路免受过电流、过电压等不良因素的损害。
另外，还需要考虑闭环控制系统的设计。
闭环控制系统可以通过反馈信号来调整驱动电路的输出，使得电机的转速能够达到预期的目标。
闭环控制系统通常包括传感器（如转速传感器、位置传感器等）、比较器、PID控制器等组成。
最后，需要进行模拟和数字电路的设计和电路优化。
模拟电路设计应考虑信号放大、滤波、隔离等问题。
数字电路设计涉及到处理器的选择和接口设计等。
总之，直流电机驱动电路的设计需要综合考虑电源、控制电路、保护电路以及闭环控制系统的设计，并进行模拟和数字电路的优化。
通过合理地设计和优化，可以实现高效、可控的直流电机驱动。
直流电机驱动电路设计
直流电机驱动电路设计直流电机是一种通用型的电动机，广泛应用于各种机械系统中。
它通过直流电源提供电流以产生转矩，控制电机的转速和方向。
直流电机驱动电路设计的目标是实现对电机的精确控制和高效能的使用。
首先，功率电源提供电压和电流以驱动电机。
直流电机通常需要稳定的直流电压供电，可以通过整流电路将交流电转换为直流电。
在选择功率电源时，需要考虑电机的额定电压和额定电流，以确保提供足够的电源能量。
其次，电机继电器用于控制电机的启停。
继电器是一种电磁开关，可以通过控制电流来开关电路。
当控制电路给继电器提供信号时，继电器闭合，使电流通过电机，电机开始工作；当控制电路断开信号时，继电器断开，电流停止，电机停止工作。
第三，电机驱动电路是直流电机的驱动器，它将电源的电压和电流转换成适合电机的信号。
直流电机驱动电路主要包括功率放大器和电流反馈回路两个部分。
功率放大器负责将低电压、低电流的输入信号放大到足够的电压和电流以驱动电机。
常见的功率放大器有晶体管放大器和MOS管放大器。
两者的选择取决于具体的应用需求和电源的特性。
电流反馈回路用于监测电机的电流，并根据需要调整输入信号，实现电机的精确控制。
电流反馈回路通常由电流传感器、放大器和比较器组成。
电流传感器用于测量电流，放大器将电流信号放大到合适的范围，比较器将放大后的信号与设定值进行比较，产生控制信号来调整输入信号。
最后，控制电路用于控制电机的转速和方向。
控制电路通常由微处理器或逻辑门电路组成。
微处理器可以通过编程实现复杂的控制算法，逻辑门电路则适用于简单的控制需求。
控制电路根据传感器的反馈信号和用户的输入，产生控制信号来调整电机驱动电路的输入信号。
总结来说，直流电机驱动电路设计需要综合考虑功率电源的选择、电机的驱动器、电流反馈回路和控制电路四个方面。
通过合理的设计和调试，可以实现对直流电机的精确控制，提高系统的效率和稳定性。
三相无刷直流电机驱动电路
三相无刷直流电机驱动电路三相无刷直流电机驱动电路是一种常见的电机控制方式，它通过无刷直流电机控制器将三相交流电转换为直流电，从而驱动电机运行。
本文将介绍三相无刷直流电机驱动电路的原理和应用。
一、三相无刷直流电机驱动电路的原理三相无刷直流电机驱动电路主要包括功率电源、直流电机、无刷直流电机控制器和速度反馈装置等组成部分。
1. 功率电源：提供电机运行所需的电能，一般为交流电源。
2. 直流电机：三相无刷直流电机是一种特殊的电机类型，具有高效率、大功率密度和长寿命等优点，广泛应用于工业自动化领域。
3. 无刷直流电机控制器：是三相无刷直流电机驱动电路的核心部件，主要负责将交流电转换为直流电，并通过控制电流和电压的方式，实现电机的转速和转向控制。
4. 速度反馈装置：用于检测电机的转速和位置信息，并将反馈信号传输给无刷直流电机控制器，以实现闭环控制，提高电机的稳定性和精度。
三相无刷直流电机驱动电路的工作原理可以分为两个阶段：换向和电流控制。
1. 换向：在电机正常运行过程中，电机转子的位置需要根据三相交流电的信号进行换向。
无刷直流电机控制器通过检测转子位置信息，控制相应的功率晶体管开关，从而实现换向操作。
2. 电流控制：在换向之后，无刷直流电机控制器根据转子位置信息，通过PWM（脉宽调制）技术控制电流大小和方向，从而控制电机的转速和转向。
三、三相无刷直流电机驱动电路的应用三相无刷直流电机驱动电路具有广泛的应用前景，在许多领域都有着重要的作用。
1. 工业自动化：三相无刷直流电机驱动电路广泛应用于工业自动化生产线中，用于控制机械臂、输送带、风机等设备的运动。
2. 电动车辆：三相无刷直流电机驱动电路也被广泛应用于电动车辆中，用于控制车辆的动力系统，实现高效、环保的交通方式。
3. 家电产品：三相无刷直流电机驱动电路还可以应用于家电产品中，如洗衣机、冰箱、空调等，提高产品的性能和使用寿命。
4. 机器人技术：随着机器人技术的发展，三相无刷直流电机驱动电路也被广泛应用于机器人的关节驱动系统，实现机器人的灵活运动和高精度控制。
无刷直流电机的驱动电路
无刷直流电机的驱动电路1. 引言无刷直流电机（Brushless DC Motor，简称BLDC）是一种通过电子控制器来驱动的电动机。
与传统的有刷直流电机相比，BLDC电机具有高效率、高功率密度、长寿命、低噪音和低维护成本等优点。
本文将详细介绍无刷直流电机的驱动原理和常用的驱动电路。
2. 无刷直流电机的工作原理无刷直流电机由定子和转子组成。
定子上通常布置有三个绕组，称为A相、B相和C相，每个绕组之间相隔120度。
转子上装有永磁体，当定子绕组通以合适的电流时，会在转子上产生磁场。
通过改变定子绕组中的电流方向，可以实现对转子磁场方向的控制。
BLDC电机的驱动原理基于霍尔效应或传感器less技术。
在霍尔效应驱动中，安装在定子上的霍尔传感器用于检测转子位置，并将信号反馈给控制器。
而在传感器less驱动中，则通过测量定子上产生的反电动势（Back Electromotive Force，简称BEMF）来推测转子位置。
3. 无刷直流电机的驱动电路3.1 相互导通型驱动电路相互导通型驱动电路是最简单的一种BLDC电机驱动电路。
它由六个功率开关组成，分别用于控制A相、B相和C相的绕组。
这些功率开关可以是MOSFET、IGBT或SiC 等器件。
在相互导通型驱动电路中，任意两个绕组之间只能有一个处于导通状态，其余两个则需要断开。
通过控制三个绕组之间的导通状态，可以实现对BLDC电机的转子位置和速度的控制。
3.2 基于霍尔效应的驱动电路基于霍尔效应的驱动电路使用霍尔传感器来检测转子位置，并将信号反馈给控制器。
根据转子位置，控制器会依次打开或关闭相应的功率开关，以实现对BLDC电机的精确控制。
这种驱动方式需要使用专门设计的集成电路（IC），用于处理霍尔传感器产生的信号，并生成适当的控制信号。
常见的IC包括TI公司的DRV8301和Infineon公司的TLE9879等。
3.3 传感器less驱动电路传感器less驱动电路是一种更为先进的驱动方式，它通过测量定子绕组上产生的BEMF来推测转子位置。
四种直流电机驱动电路图及设计思路讲解，有图有真相！
四种直流电机驱动电路图及设计思路讲解，有图有真相！本文详细介绍直流电机驱动设计需要注意的事项，低压驱动电路的简易栅极驱动、边沿延时驱动电路图解及其设计思路。
以上是直流电机驱动电路图，下面为您详细介绍直流电机驱动设计需要注意的事项，低压驱动电路的简易栅极驱动、边沿延时驱动电路图解及其设计思路。
一、直流电机驱动电路的设计目标在直流电机驱动电路的设计中，主要考虑一下几点：1.功能：电机是单向还是双向转动?需不需要调速?对于单向的电机驱动，只要用一个大功率三极管或场效应管或继电器直接带动电机即可，当电机需要双向转动时，可以使用由4个功率元件组成的H桥电路或者使用一个双刀双掷的继电器。
如果不需要调速，只要使用继电器即可;但如果需要调速，可以使用三极管，场效应管等开关元件实现PWM(脉冲宽度调制)调速。
2. 性能：对于PWM调速的电机驱动电路，主要有以下性能指标。
1)输出电流和电压范围，它决定着电路能驱动多大功率的电机。
2)效率，高的效率不仅意味着节省电源，也会减少驱动电路的发热。
要提高电路的效率，可以从保证功率器件的开关工作状态和防止共态导通(H桥或推挽电路可能出现的一个问题，即两个功率器件同时导通使电源短路)入手。
3)对控制输入端的影响。
功率电路对其输入端应有良好的信号隔离，防止有高电压大电流进入主控电路，这可以用高的输入阻抗或者光电耦合器实现隔离。
4)对电源的影响。
共态导通可以引起电源电压的瞬间下降造成高频电源污染;大的电流可能导致地线电位浮动。
5)可靠性。
电机驱动电路应该尽可能做到，无论加上何种控制信号，何种无源负载，电路都是安全的。
1.输入与电平转换部分：输入信号线由DATA引入，1脚是地线，其余是信号线。
注意1脚对地连接了一个2K欧的电阻。
当驱动板与单片机分别供电时，这个电阻可以提供信号电流回流的通路。
当驱动板与单片机共用一组电源时，这个电阻可以防止大电流沿着连线流入单片机主板的地线造成干扰。
或者说，相当于把驱动板的地线与单片机的地线隔开，实现“一点接地”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何驱动一个直流电机直流电机驱动
电路大全
大家都知道直流电机有可以精确控制的优点，但是功耗大，效率低，力矩小。
如果选用大功率步进电机，为了降低功耗，可以采取PWM恒流控制的方法。
直流电机(direct current machine)是指能将直流电能转换成机械能(直流电动机)或将机械能转换成直流电能(直流发电机)的旋转电机。
它是能实现直流电能和机械能互相转换的电机。
当它作电动机运行时是直流电动机，将电能转换为机械能;作发电机运行时是直流发电机，将机械能转换为电能。
直流电机由定子和转子两部分组成，其间有一定的气隙。
其构造的主要特点是具有一个带换向器的电枢。
直流电机的定子由机座、主磁极、换向磁极、前后端盖和刷架等部件组成。
其中主磁极是产生直流电机气隙磁场的主要部件，由永磁体或带有直流励磁绕组的叠片铁心构成。
直流电机的转子则由电枢、换向器(又称整流子)和转轴等部件构成。
其中电枢由电枢铁心和电枢绕组两部分组成。
电枢铁心由硅钢片叠成，在其外圆处均匀分布着齿槽，电枢绕组则嵌置于这些槽中。
换向器是一种机械整流部件。
由换向片叠成圆筒形后，以金属夹件或塑料成型为一个整体。
各换向片间互相绝缘。
换向器质量对运行可靠性有很大影响。
直流电机的基本构成
直流电机由定子和转子两部分组成，其间有一定的气隙。
福利：在电子发烧友网公众号回复资料，免费领取一份模电资料集
直流电机的定子由机座、主磁极、换向磁极、前后端盖和刷架等部件组成。
其中主磁极是产生直流电机气隙磁场的主要部件，由永磁体或带有直流励磁绕组的叠片铁心构成。
直流电机的转子则由电枢、换向器(又称整流子)和转轴等部件构成。
其中电枢由电枢铁心和电枢绕组两部分组成。
电枢铁心由硅钢片叠成，在其外圆处均匀分布着齿槽，电枢绕组则嵌置于这些槽中。
换向器是一种机械整流部件。
由换向片叠成圆筒形后，以金属夹件或塑料成型为一个整体。
各换向片间互相绝缘。
换向器质量对运行可靠性有很大影响。
直流电机的组成结构
直流电机的结构应由定子和转子两大部分组成。
直流电机运行时静止不动的部分称为定子，定子的主要作用是产生磁场，由机座、主磁极、换向极、端盖、轴承和电刷装
置等组成。
运行时转动的部分称为转子，其主要作用是产生电磁转矩和感应电动势，是直流电机进行能量转换的枢纽，所以通常又称为电枢，由转轴、电枢铁心、电枢绕组、换向器和风扇等组成。
定子
(1)主磁极
主磁极的作用是产生气隙磁场。
主磁极由主磁极铁心和励磁绕组两部分组成铁心一般用0.5mm～1.5mm厚的硅钢板冲片叠压铆紧而成，分为极身和极靴两部分，上面套励磁绕组的部分称为极身，下面扩宽的部分称为极靴，极靴宽于极身，既可以调整气隙中磁场的分布，又便于固定励磁绕组。
励磁绕组用绝缘铜线绕制而成，套在主磁极铁心上。
整个主磁极用螺钉固定在机座上，
(2)换向极
换向极的作用是改善换向，减小电机运行时电刷与换向器之间可能产生的换向火花，一般装在两个相邻主磁极之间，由换向极铁心和换向极绕组组成。
换向极绕组用绝缘导线绕制而成，套在换向极铁心上，换向极的数目与主磁极相等。
(3)机座
电机定子的外壳称为机座。
机座的作用有两个：
一是用来固定主磁极、换向极和端盖，并起整个电机的支撑和固定作用;
二是机座本身也是磁路的一部分，借以构成磁极之间磁的通路，磁通通过的部分称为磁轭。
为保证机座具有足够的机械强度和良好的导磁性能，一般为铸钢件或由钢板焊接而成。
(4)电刷装置
电刷装置是用来引入或引出直流电压和直流电流的。
电刷装置由电刷、刷握、刷杆和刷杆座等组成。
电刷放在刷握内，用弹簧压紧，使电刷与换向器之间有良好的滑动接触，刷握固定在刷杆上，刷杆装在圆环形的刷杆座上，相互之间必须绝缘。
刷杆座装在端盖或轴承内盖上，圆周位置可以调整，调好以后加以固定。
转子
(1)电枢铁心
电枢铁心是主磁路的主要部分，同时用以嵌放电枢绕组。
一般电枢铁心采用由0.5mm厚的硅钢片冲制而成的冲片叠压而成，以降低电机运行时电枢铁心中产生的涡流损耗和磁滞损耗。
叠成的铁心固定在转轴或转子支架上。
铁心的外圆开有电枢槽，槽内嵌放电枢绕组。
(2)电枢绕组
电枢绕组的作用是产生电磁转矩和感应电动势，是直流电机进行能量变换的关键部件，所以叫电枢。
它是由许多线圈(以下称元件)按一定规律连接而成，线圈采用高强度漆包线或玻璃丝包扁铜线绕成，不同线圈的线圈边分上下两层嵌放在电枢槽中，线圈与铁心之间以及上、下两层线圈边之间都必须妥善绝缘。
为防止离心力将线圈边甩出槽外，槽口用槽楔固定。
线圈伸出槽外的端接部分用热固性无纬玻璃带进行绑扎。
(3)换向器
在直流电动机中，换向器配以电刷，能将外加直流电源转换为电枢线圈中的交变电流，使电磁转矩的方向恒定不变;在直流发电机中，换向器配以电刷，能将电枢线圈中感应产生的交变电动势转换为正、负电刷上引出的直流电动
势。
换向器是由许多换向片组成的圆柱体，换向片之间用云母片绝缘。
(4)转轴
转轴起转子旋转的支撑作用，需有一定的机械强度和刚度，一般用圆钢加工而成。
