绪论1、输电电压一般分为高压,超高压,特高压。

高压指35~220kv,超高压指330~1000kv,特高压指1000kv及以上。

高压直流通常指±600kv及以下的直流输电电压,±600kv以上的称为特高压直流。

2、电介质的极化:通常电介质显中性,但是如果其处于电场中,则电荷质点将顺着电场方向产生位移。

极化时电介质内部电荷总和为零,但会产生一个与外施电场方向相反的内部电场。

3、流过介质中的电流可以分为三部分:纯电容电流分量,吸收电流,电导电流。

4、电介质损耗:处于电场中的绝缘介质,必然会存在一定的能量损耗,而这些由极化、电导等所引起的损耗就称为介质损耗。

5、介质损耗来源①由介质电导形成的漏电流在交变电压下具有有功电流的性质,由它所引起的功率损耗称为介质电导损耗;②由介质中与时间有关的各种极化过程所引起的损耗。

第一章1、电离方式可分为热电离,光电离,碰撞电离。

2、汤逊放电理论的适用范围:汤逊理论是在低气压、pd较小的条件下在放电实验的基础上建立的。

pd过小或过大,放电机理将出现变化,汤逊理论就不在再适用了。

3、电晕放电现象:在极不均匀场中,当电压升高到一定程度后,在空气间隙完全击穿之前,小曲率电极附近会有薄薄的发光层。

4、电晕放电的危害:①引起功率损耗②形成高频电磁波对无线电广播和电视信号产生干扰③产生噪声。

对策:采用分裂导线。

利用:①净化工业废气的静电除尘器②净化水用的臭氧发生器③静电喷涂。

5、下行的负极性雷通常可分为三个阶段:先导放电,主放电和余光。

6、提高气体击穿电压的措施:①电极形状的改进。

②空间电荷对原电场的畸变作用。

③极不均匀场中屏障的作用。

④提高气体压力的作用。

⑤高真空和高电气强度气体SF6的采用。

7、污闪:绝缘子表面污物受潮变成导电层,引发局部放电并发展成闪络。

8、污闪发展过程:①污秽层的形成②污秽层的受潮③干燥带形成与局部电弧产生④局部电弧发展成闪络。

9、等值盐密法:把绝缘子表面的污秽密度,按照其导电性转化为单位面积上NaCl 含量的一种表示方法。

高电压技术重点复习大纲

高电压技术重点复习大纲

高电压技术重点复习大纲一、引言高电压技术作为电气工程中的重要分支,涉及电力系统、电气设备以及电力传输等方面。

本文将针对高电压技术的重点知识进行复习梳理,帮助读者系统化地理解和掌握该领域的核心概念和理论。

二、高电压技术概述1. 高电压技术的定义和应用范围2. 高电压的基本概念和表示方法3. 高电压技术的主要问题和挑战三、高电压绝缘技术1. 绝缘材料的种类和特性2. 绝缘材料的选用和制备3. 绝缘破坏与击穿机理4. 绝缘水平的评定和试验方法四、高电压设备与技术1. 高电压断路器的结构和工作原理2. 高电压变压器的类型和特点3. 高电压绝缘子的种类和应用4. 高电压电缆的敷设和维护五、高电压输电与配电技术1. 高电压输电线路的设计和选型2. 高电压变电站的布置和运行方式3. 高电压配电系统的组成和保护措施4. 高电压输配电中的功率损耗和电压稳定性问题六、高电压安全与环境保护1. 高电压安全工作的重要性和基本原则2. 高电压事故的预防和应急处理3. 高电压对环境的影响及其治理方法七、高电压技术的新发展1. 高电压技术的新理论和方法2. 高电压技术在可再生能源中的应用3. 高电压技术与智能电网的融合八、总结与展望通过对高电压技术的重点知识的复习,我们可以对该领域的核心概念和理论有较为深入的理解。

面对未来高电压技术的发展,我们应不断学习创新,以推动电气工程的进步和发展。

以上为高电压技术重点复习大纲,通过对各个知识点的梳理和总结,旨在帮助读者更好地掌握和理解高电压技术的核心内容。

有关详细内容和具体的公式推导等细节,建议读者参考相关教材和资料进行进一步学习。

祝愿读者在高电压技术的学习中取得优异的成绩!。

高电压技术相关知识点

高电压技术相关知识点

高电压技术相关知识点:1.由于光辐射而产生游离的形式?2.解释电压较高、距离较长的间隙中的气体放电过程用什么理论?3.测量绝缘电阻不能有效发现的缺陷有哪些?4.随着输电线路长度与线路的波阻抗关系?5.保护间隙动作后会形成截波,对变压器类设备构成威胁的是哪种绝缘类型?6.发电机突然甩负荷引起的过电压属于什么过电压类型。

7.设S1、S2分别为某避雷器及其被保护设备的伏秒特性曲线,要使设备受到可靠保护满足的条件?8.若固体电介质被击穿的时间很短、又无明显的温升,是什么类型的击穿?9.表示某地区雷电活动强度的主要指标?10.用于测量直流高压的仪器设备有哪些?11.气体中带电质子的消失哪几种形式?12.在实际应用中,采用压缩气体或高真空作为高压设备绝缘的理论依据?13.由于电力系统中某些内部原因产生的过电压是什么过电压?14.影响介质tanδ的因素主要有哪些?15.电压直角波流经并联电容后,波形如何变化,变成什么形状?16.目前使用的避雷器主要有哪些类型?17.产生空载线路分闸过电压的根本原因是?18.在不同电压等级以及不同结构的电力系统中可以产生不同类型的谐振,按其性质可分哪几种类型?19.按国家标准规定,进行工频交流耐压试验时,在绝缘上施加工频试验电压后,要求持续时间为多长?20.衡量输电线路的防雷性能优劣的主要指标?21.由电感和电容构成的振荡回路,其参数C、L什么条件时,可能产生谐振过电压。

22.已知输电线路单位长度的电感和电容,则波速大小?23.我国国家标准规定的雷电冲击电压标准波形通常可以什么符号表示?24.同一固体电介质、相同电极情况下,直流电压作用下的击穿电压与工频交流电压(幅值)下的击穿电压比较?25.三台串接的工频试验变压器装置中,每台工频试验变压器的容量是不同的,三台工频试验变压器的容量之比?26.彼德逊法则提供了一种用什么方法解决行波的折射、反射问题的方法。

27.行波负全反射时,反射系数β计算28.在输电线路防雷措施中,对于高杆塔,可以采取增加绝缘子串片数的办法来提高其防雷性能,因此规程规定,全高超过40m有避雷线的杆塔,每增高多少应增加一片绝缘子。

国家电网招聘考试高电压技术重要知识点

国家电网招聘考试高电压技术重要知识点

1、气体中带电质点产生的方式热电离、光电离、碰撞电离、表面电离2、气体中带电质点消失的方式流入电极、逸出气体空间、复合3、电子崩与汤逊理论电子崩的形成、汤逊理论的基本过程及适用范围4、巴申定律及其适用范围6、均匀电场与不均匀电场的划分以最大场强与平均场强之比来划分。

7、极不均匀电场中的电晕放电电晕放电的过程、起始场强、放电的极性效应8、冲击电压作用下气隙的击穿特性雷电和操作过电压波的波形冲击电压作用下的放电延时与伏秒特性50%击穿电压的概念9、电场形式对放电电压的影响均匀电场无极性效应、各类电压形式放电电压基本相同、分散性小极不均匀电场中极间距离为主要影响因素、极性效应明显。

10、电压波形对放电电压的影响电压波形对均匀和稍不均匀电场影响不大对极不均匀电场影响相当大完全对称的极不均匀场:棒棒间隙极大不对称的极不均匀场:棒板间隙11、11、气体的状态对放电电压的影响湿度、密度、海拔高度的影响12、气体的性质对放电电压的影响在间隙中加入高电强度气体,可大大提高击穿电压,主要指一些含卤族元素的强电负性气体,如SF613、提高气体放电电压的措施电极形状的改进空间电荷对原电场的畸变作用极不均匀场中屏障的采用提高气体压力的作用高真空高电气强度气体SF6的采用1、电介质的极化极化:在电场的作用下,电荷质点会沿电场方向产生有限的位移现象,并产生电矩(偶极矩)。

介电常数:电介质极化的强弱可用介电常数的大小来表示,与电介质分子的极性强弱有关。

极性电介质和非极性电介质:极化的基本形式电子式、离子式(不产生能量损失)转向、夹层介质界面极化(有能量损失)2、电介质的电导泄漏电流和绝缘电阻气体的电导:主要来自于外界射线使分子发生电离和强电场作用下气体电子的碰撞电离液体的电导: 离子电导和电泳电导固体的电导:离子电导和电子电导3、电介质的损耗液体电介质损耗和温度、频率之间的关系4、液体电介质的击穿纯净液体介质的电击穿理论纯净液体介质的气泡击穿理论工程用变压器油的击穿理论5、影响液体电介质击穿的因素电击穿、热击穿、电化学击穿的击穿机理及特点8、影响固体电介质击穿电压的主要因素电压作用时间温度电场均匀程度受潮累积效应机械负荷1、绝缘电阻与吸收比的测量用兆欧表来测量电气设备的绝缘电阻吸收比K定义为加压60s时的绝缘电阻与15s时的绝缘电阻比值。

国网考试总结-高电压技术

国网考试总结-高电压技术

变压器绕组中的波过程1、变压器绕组的波过程(过电压)出现在绕组的主绝缘(对地和对其它两相绕组的绝缘)和纵绝缘(匝间、层间、线饼间等绝缘)上。

2、变压器绕组的波过程和下列三个因素有关:绕组的接法、中性点接地方式、进波情况(一相、两相,三相)。

单相绕组的波过程:星形接法中性点接地,星形接法中性点不接地三相同时进波三相绕组的波过程:星形接法中性点不接地一相进波、三角形接法单相绕组的波过程、星形接法中性点接地1、和线路波过程的区别:变压器绕组中的波过程不应以行波传播的概念来处理,而是以一些列振荡形成的驻波的方法来处理。

2、中性点接地方式对初始电压分布影响不大,初始最大电位梯度出现在绕组首端,其值为U0α13、中性点接地,最大电压出现在绕组首端约l/3处,其值约为1.4U0;中性点不接地,最大电压出现在绕组末端,其值为1.9U0(理论值为2.0U0)星形接法中性点不接地1、初始最大电位梯度出现在绕组首端,中性点电位接近于零。

2、稳态电压分布取决于电阻3、单相进波:中性点电位为U0/3,振荡过程中性点电位最大为2U0/3。

4、两相进波:中性点电位为U02/3,振荡过程中性点电位最大为4U0/3。

5、三相进波:中性点最大电压为2U0.三角形接法1、一相进波:最大电压出现在绕组首端约l/3处,其值约为1.4U0(相当于单相绕组中性点接地)2、两相或三相进波:振荡中最大电压出现在每相绕组的中部,其值接近于2U0.波在变压器绕组间的传递1、变压器绕组间的感应(传递)过电压包括静电感应电压和电磁感应电压。

2、静电感应电压:通过绕组间的电容耦合传递,和变比无关。

高压绕组进波时,低压绕组空载开路时需要进行防护,可在低压绕组任一相出线上接一只避雷器。

(对低压绕组造成危害)3、电磁感应电压:通过磁耦合产生,和变比、绕组接法、进波相数有关。

低压绕组进波时,对高压绕组有危害,高压绕组每相安装一只避雷器(总共三只)。

变压器保护1、变压器外部保护的目的:降低入侵电压波的幅值和陡度。

高电压技术考试考点

高电压技术考试考点

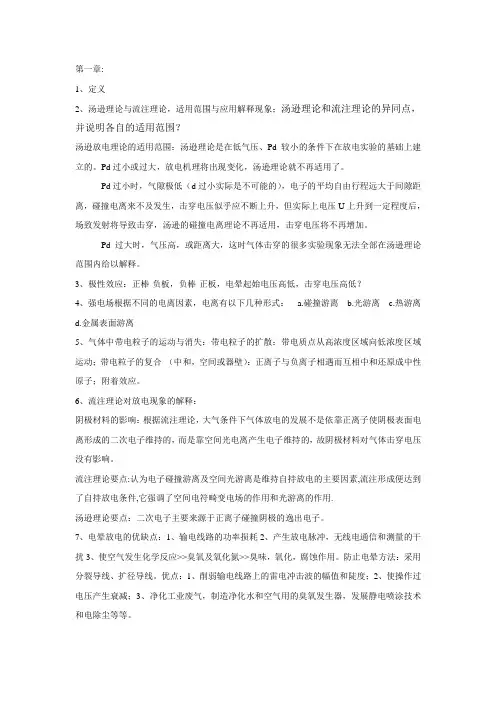

第一章:1、定义2、汤逊理论与流注理论,适用范围与应用解释现象;汤逊理论和流注理论的异同点,并说明各自的适用范围?汤逊放电理论的适用范围:汤逊理论是在低气压、Pd较小的条件下在放电实验的基础上建立的。

Pd过小或过大,放电机理将出现变化,汤逊理论就不再适用了。

Pd过小时,气隙极低(d过小实际是不可能的),电子的平均自由行程远大于间隙距离,碰撞电离来不及发生,击穿电压似乎应不断上升,但实际上电压U上升到一定程度后,场致发射将导致击穿,汤逊的碰撞电离理论不再适用,击穿电压将不再增加。

Pd过大时,气压高,或距离大,这时气体击穿的很多实验现象无法全部在汤逊理论范围内给以解释。

3、极性效应:正棒-负板,负棒-正板,电晕起始电压高低,击穿电压高低?4、强电场根据不同的电离因素,电离有以下几种形式: a.碰撞游离 b.光游离 c.热游离d.金属表面游离5、气体中带电粒子的运动与消失:带电粒子的扩散:带电质点从高浓度区域向低浓度区域运动;带电粒子的复合(中和,空间或器壁):正离子与负离子相遇而互相中和还原成中性原子;附着效应。

6、流注理论对放电现象的解释:阴极材料的影响:根据流注理论,大气条件下气体放电的发展不是依靠正离子使阴极表面电离形成的二次电子维持的,而是靠空间光电离产生电子维持的,故阴极材料对气体击穿电压没有影响。

流注理论要点:认为电子碰撞游离及空间光游离是维持自持放电的主要因素,流注形成便达到了自持放电条件,它强调了空间电符畸变电场的作用和光游离的作用.汤逊理论要点:二次电子主要来源于正离子碰撞阴极的逸出电子。

7、电晕放电的优缺点:1、输电线路的功率损耗2、产生放电脉冲,无线电通信和测量的干扰3、使空气发生化学反应>>臭氧及氧化氮>>臭味,氧化,腐蚀作用。

防止电晕方法:采用分裂导线、扩径导线。

优点:1、削弱输电线路上的雷电冲击波的幅值和陡度;2、使操作过电压产生衰减;3、净化工业废气,制造净化水和空气用的臭氧发生器,发展静电喷涂技术和电除尘等等。

国网考试总结-高电压技术

国网考试总结-高电压技术

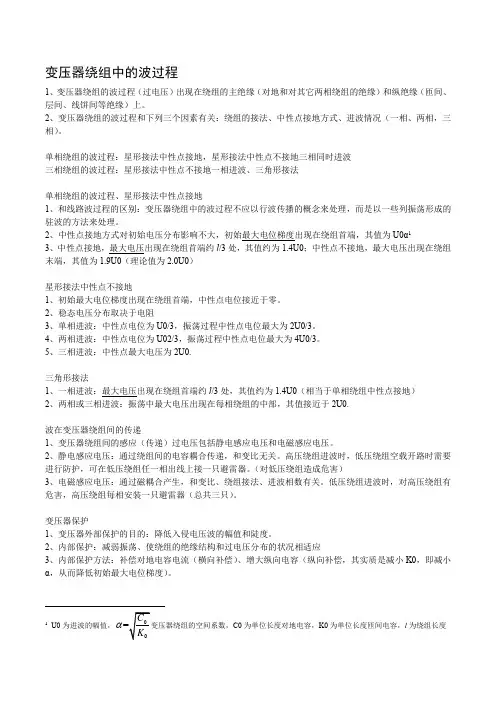

变压器绕组中的波过程1、变压器绕组的波过程(过电压)出现在绕组的主绝缘(对地和对其它两相绕组的绝缘)和纵绝缘(匝间、层间、线饼间等绝缘)上。

2、变压器绕组的波过程和下列三个因素有关:绕组的接法、中性点接地方式、进波情况(一相、两相,三相)。

单相绕组的波过程:星形接法中性点接地,星形接法中性点不接地三相同时进波三相绕组的波过程:星形接法中性点不接地一相进波、三角形接法单相绕组的波过程、星形接法中性点接地1、和线路波过程的区别:变压器绕组中的波过程不应以行波传播的概念来处理,而是以一些列振荡形成的驻波的方法来处理。

2、中性点接地方式对初始电压分布影响不大,初始最大电位梯度出现在绕组首端,其值为U0α13、中性点接地,最大电压出现在绕组首端约l/3处,其值约为1.4U0;中性点不接地,最大电压出现在绕组末端,其值为1.9U0(理论值为2.0U0)星形接法中性点不接地1、初始最大电位梯度出现在绕组首端,中性点电位接近于零。

2、稳态电压分布取决于电阻3、单相进波:中性点电位为U0/3,振荡过程中性点电位最大为2U0/3。

4、两相进波:中性点电位为U02/3,振荡过程中性点电位最大为4U0/3。

5、三相进波:中性点最大电压为2U0.三角形接法1、一相进波:最大电压出现在绕组首端约l/3处,其值约为1.4U0(相当于单相绕组中性点接地)2、两相或三相进波:振荡中最大电压出现在每相绕组的中部,其值接近于2U0.波在变压器绕组间的传递1、变压器绕组间的感应(传递)过电压包括静电感应电压和电磁感应电压。

2、静电感应电压:通过绕组间的电容耦合传递,和变比无关。

高压绕组进波时,低压绕组空载开路时需要进行防护,可在低压绕组任一相出线上接一只避雷器。

(对低压绕组造成危害)3、电磁感应电压:通过磁耦合产生,和变比、绕组接法、进波相数有关。

低压绕组进波时,对高压绕组有危害,高压绕组每相安装一只避雷器(总共三只)。

变压器保护1、变压器外部保护的目的:降低入侵电压波的幅值和陡度。
