钢管壁厚和压力的关系
管道壁厚对照表
管道壁厚与压力等级对应关系
管道壁厚标准与 压力等级的关系 是根据管道材质、 介质、温度和压 力等因素确定的。
压力等级越高， 需要的管道壁厚 越大，以保证管 道的安全运行。
不同国家和行业 标准对管道壁厚 与压力等级的对 应关系有不同的 规定和计算方法。
应用范围：广泛 应用于石油、化 工、电力、供水 等领域，用于检 测各种材质的管 道壁厚。
射线检测法
原理：利用射线穿 透物质的能力，检 测管道壁厚的均匀 性和厚度
优点：检测精度 高，对管道材质 无损害
缺点：设备成本 高，操作复杂
应用场景：适用 于各种材料的管 道壁厚检测
涡流检测法
原理：利用电磁感应原理，在管道 表面产生涡流，通过测量涡流的幅 度和相位变化来检测管道壁厚。
管道壁厚对管道的流体阻 力也有影响，适当增加壁 厚可以减少流体通过管道 时的阻力，提高管道的输 送效率。
THANK YOU
汇报人：
管道壁厚对管道安全性能的影响
管道壁厚对管道的抗压性 能有显著影响，增加壁厚 可以提高管道的抗压性能， 减少管道破裂的风险。
管道壁厚对管道的耐腐蚀 性能也有影响，较厚的管 道壁可以提供更好的保护 层，减少管道腐蚀的可能 性。
管道壁厚还影响管道的热 传导性能，较厚的管道壁 可以更好地抵抗温度变化 ，减少热胀冷缩对管道的 影响。
添加标题
添加标题
添加标题
添加标题
管道壁厚标准是根据管道所输送 的介质、使用环境温度、压力等 级等因素确定的。
管道壁厚的选择和设计必须符合 相关标准和规范，以确保管道的 安全性和可靠性。
管道壁厚标准范围
常用的管道壁厚标准范围在 2-8毫米之间。
钢管壁厚标准值计算
钢管壁厚标准值计算钢管壁厚是指钢管壁的厚度，是钢管质量的重要指标之一。
在工程建设和制造领域中，钢管壁厚的标准值计算是非常重要的，它直接关系到钢管的使用性能和安全性。
因此，正确计算钢管壁厚的标准值对于保障工程质量和安全具有重要意义。
首先，我们需要了解钢管壁厚标准值的计算公式。
一般来说，钢管壁厚标准值的计算公式为，t = (P D) / (2 S E)，其中t为钢管壁厚标准值，P为设计内压力，D为钢管外径，S为允许应力，E为焊接系数。
根据这个公式，我们可以通过计算得到钢管壁厚的标准值。
其次，需要明确计算钢管壁厚标准值时需要考虑的几个关键因素。
首先是设计内压力，设计内压力是指在设计工况下钢管内的压力，它是计算钢管壁厚标准值的重要参数。
其次是钢管外径，钢管外径的大小直接影响到钢管壁厚标准值的计算结果。
再次是允许应力，允许应力是指钢管在工作时所能承受的最大应力，它也是计算钢管壁厚标准值的重要参数。
最后是焊接系数，焊接系数是指钢管焊接接头的质量系数，也是计算钢管壁厚标准值时需要考虑的重要因素。
在实际计算中，我们需要根据具体的工程要求和钢管的使用条件来确定设计内压力、钢管外径、允许应力和焊接系数的数值，然后代入计算公式进行计算，得到钢管壁厚的标准值。
需要注意的是，在计算过程中要保证数据的准确性和可靠性，避免出现错误的计算结果。
除了计算公式和关键因素，我们还需要了解钢管壁厚标准值计算的相关标准和规范。
在国家标准和行业规范中都有对钢管壁厚标准值的计算方法和要求进行了明确的规定，我们在进行钢管壁厚标准值计算时需要严格遵守这些标准和规范的要求，确保计算结果符合国家和行业的相关标准和规范。
总的来说，钢管壁厚标准值的计算是一个复杂而又重要的工作，它直接关系到工程质量和安全。
在进行计算时，我们需要深入理解计算公式、关键因素和相关标准规范，确保计算过程准确可靠，计算结果符合要求。
只有这样，我们才能保证钢管的使用性能和安全性，为工程建设和制造提供可靠的支持。
壁厚与压力的关系
壁厚与压力的关系sch 是美标钢管的壁厚系列钢管壁厚的分级，在不同标准中所表示的方法也各不相同。
在不同标准中所表示的方法也各不相同。
但主要有但主要有三种表示方法。
1．以管子表号(Sch ．)表示壁厚系列这是1938年美国国家标准协会ANSIB36.10(焊接和无缝钢管)标准所规定的。
管子表号(Sch ．)是设计压力与设计温度下材料的许用应力的比值乘以1000，并经圆整后的数值。
即Sch .=P/[ó]t ×1000 （1-2-1）式中P —设计压力，MPa ；[ó]t —设计温度下材料的许用应力，MPa 。
无缝钢管与焊接钢管的管子表号可查资料确定。
ANSI B36.10和JIS 标准中的管子表号为；Schl0、20、30、40、60、80、100、120、140、160。
ANSI B36.19中的不锈钢管管子表号为：5S 、10S 、40S 、80S 。
管表号(Sch ．)并不是壁厚，是壁厚系列。
实际的壁厚，同一管径，在不同的管子表号中其厚度各异。
在不同的管子表号中其厚度各异。
不同管子表号的管壁厚度，不同管子表号的管壁厚度，在美国和日本是应用计算承受内压薄壁管厚度的Barlow 公式计算并考虑了腐蚀裕量和螺纹深度及壁厚负偏差-12．5％之后确定的，如公式(1-2-2)和(1-2-3)所示。
tB=D0P/2[ó]t （1-2-2）t=[D0/2（1-0.125）×P/[ó]t]+2.54 （1-2-3）式中式中 tB t ——分别表示理论和计算壁厚，——分别表示理论和计算壁厚，mm D0————管外径，mm P ——设计压力，MPa [ó]t ——在设计温度下材料的许用压力，MPa 计算壁厚径圆整后才是实际的壁厚。
计算壁厚径圆整后才是实际的壁厚。
如果已知钢管的管子表号，可根据式（1-2-1）计算出该钢管所能适应的设计压力，即应的设计压力，即P=Sch..× [ó]t/1000 （1-2-4）例如，库存Sch40，碳素钢20无缝钢管，当设计温度为350oC 时给钢管所能适应钢管所能适应 设计压力为：设计压力为：P=40×92/1000①=3.68 MPa 中国石化总公司标准SHJ405规定了无缝钢管的壁厚系列并Sch ．5S ②，②， Sch ．10，Sch ．10s ，Sch ．20，Sch ．20s ，Sch ．30，Sch ．40，Sch 。
钢管承受压力计算公式
钢管承受压力计算公式方法一：以知方矩管、螺旋管无缝管无缝钢管外径规格壁厚求能承受压力计算方法（钢管不同材质抗拉强度不同）压力=（壁厚*2*钢管材质抗拉强度）/（外径*系数）二：以知无缝管无缝钢管外径和承受压力求壁厚计算方法：壁厚=（压力*外径*系数）/（2*钢管材质抗拉强度）三：方矩管、螺旋管钢管压力系数表示方法：压力P<7Mpa 系数S=87<钢管压力P<17.5 系数S=6压力P>17.5 系数S=4不锈钢管承受压力计算公式不锈钢管所承受的压力如何计算：1、计算公式：2X壁厚X（抗拉强度X40%）＊外径2、316、316L、TP316、TP316L——抗拉强度：485MA3、321、304、304L——抗拉强度：520MA304不锈钢管的抗拉强度是520MPA?316不锈钢管的抗拉强度是485MPA?而不锈钢管能承受的水压除了材质不同能承受压力值大小不一样之外；外径和壁厚也是非常重要的因素，壁厚越厚，能承受的压力值越大，比如同样外径，10个厚的不锈钢管就比5个厚的不锈钢管能承受的水压要高的多；另外，还与外径有关，外径越大，能承受的压力值越小，比如同样的壁厚，外径越大能承受的压力值越小；不锈钢管承受压力的计算公式：水压试验压力：P=2SR/DS是指壁厚，r指抗拉强度的40%，D指外径；下面举例说明：304不锈钢管规格：159*3P=2*520*0.4*3/159=7.84MPA316不锈钢管规格:159*3P=2*485*0.4*3/159=7.32MPA不锈钢无缝管按要求不同分类如下：按生产工艺分为：不锈钢冷拔管、不锈钢精密管。
按截面分为：不锈钢圆管、不锈钢方管、不锈钢矩管、不锈钢异型管（有三角管、六角管等）按壁厚可分为：厚壁不锈钢管、薄壁不锈钢管按口径可分为：大口径不锈钢管、小口径不锈钢管、不锈钢毛细管按搜索习惯可分为：不锈钢无缝管、无缝不锈钢管、不锈钢管、不锈钢钢管、不锈钢无缝钢管按地区可分为：戴南不锈钢管、江苏不锈钢管、泰州不锈钢管、温州不锈钢管、浙江不锈钢管、佛山不锈钢管、上海不锈钢管、北京不锈钢管、山东不锈钢管按材质分为：201不锈钢无缝管、202不锈钢无缝管、301不锈钢无缝管、304不锈钢无缝管、316L 不锈钢无缝管、310S不锈钢无缝管无缝钢管承受压力计算公式方法一：以知无缝管无缝钢管外径规格壁厚求能承受压力计算方法（钢管不同材质抗拉强度不同）压力=（壁厚*2*钢管材质抗拉强度）/（外径*系数）二：以知无缝管无缝钢管外径和承受压力求壁厚计算方法：壁厚=（压力*外径*系数）/（2*钢管材质抗拉强度）三：钢管压力系数表示方法：压力P<7Mpa 系数S=87<钢管压力P<17.5 系数S=6压力P>17.5 系数S=4钢管理论重量表单位：Ｋg/m壁厚外径 3 3.5 4 4.5 5 5.5 6注：计算常用型材理论重量计算公式：m=F×L×ρm—质量Kg ；F—断面积m2/m ；L—长度m ；ρ—密度*Kg/m3☆其中：F断面积计算方法：1、方钢F= a22、钢管F=3.1416×＄（D-＄）D—直径＄—厚度3、钢板、扁钢F= a×＄a—宽度密度：钢材：7.85*103 kg/m3铝：2.5～2.95*103铜：8.45～8.9*103铸铁：6.6～7*103尼龙：1.04～1.15*103小口径无缝钢管分类优质碳素结构钢碳素结构钢低合金高强度结构钢合金结构钢不锈钢20#结构钢小口径无缝钢管一般规格外径在（3mm-42mm）之间的大家习惯称之为小口径无缝管、因为他的直径比较的小。

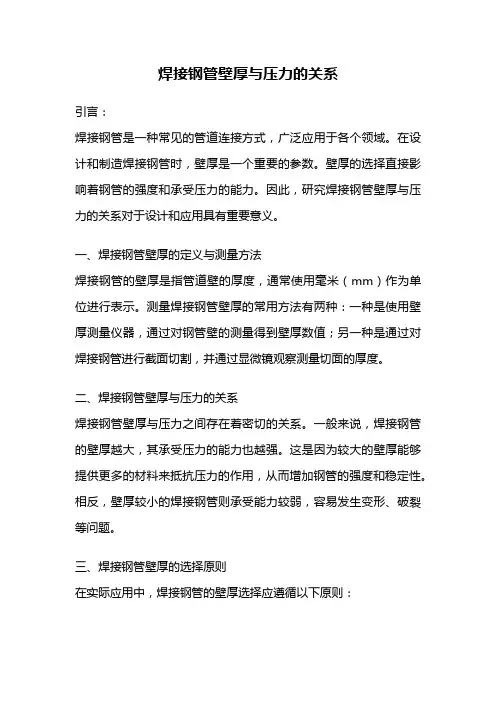

焊接钢管壁厚与压力的关系
焊接钢管壁厚与压力的关系引言：焊接钢管是一种常见的管道连接方式，广泛应用于各个领域。
在设计和制造焊接钢管时，壁厚是一个重要的参数。
壁厚的选择直接影响着钢管的强度和承受压力的能力。
因此，研究焊接钢管壁厚与压力的关系对于设计和应用具有重要意义。
一、焊接钢管壁厚的定义与测量方法焊接钢管的壁厚是指管道壁的厚度，通常使用毫米（mm）作为单位进行表示。
测量焊接钢管壁厚的常用方法有两种：一种是使用壁厚测量仪器，通过对钢管壁的测量得到壁厚数值；另一种是通过对焊接钢管进行截面切割，并通过显微镜观察测量切面的厚度。
二、焊接钢管壁厚与压力的关系焊接钢管壁厚与压力之间存在着密切的关系。
一般来说，焊接钢管的壁厚越大，其承受压力的能力也越强。
这是因为较大的壁厚能够提供更多的材料来抵抗压力的作用，从而增加钢管的强度和稳定性。
相反，壁厚较小的焊接钢管则承受能力较弱，容易发生变形、破裂等问题。
三、焊接钢管壁厚的选择原则在实际应用中，焊接钢管的壁厚选择应遵循以下原则：1. 根据工作环境和使用要求确定最小壁厚：根据所处环境的温度、压力和介质等因素，确定焊接钢管所需的最小壁厚。
这样可以确保钢管在正常工作条件下能够安全承受所受的压力。
2. 考虑焊接工艺和可焊性：焊接钢管的壁厚还需要考虑到所采用的焊接工艺和钢管的可焊性。
一般来说，壁厚较大的钢管更容易进行焊接，而壁厚较小的钢管则需要采用特殊的焊接工艺来保证焊接质量。
3. 经济性考虑：在满足使用要求的前提下，应尽量选择较小的壁厚，以降低制造成本和减少材料的使用量。
四、焊接钢管壁厚与压力的实际应用焊接钢管壁厚与压力的关系在实际应用中具有广泛的适用性。
例如，在石油、化工、航空航天等领域，焊接钢管被大量用于输送和储存液体或气体。
根据预计的工作压力和介质特性，可以选择合适的钢管壁厚，以确保管道的安全运行。
在建筑工程中，焊接钢管也被广泛应用于供水、排水和暖通系统等方面。
根据建筑物的规模和使用要求，选择适当的焊接钢管壁厚，可以确保水流的稳定性和系统的正常运行。
钢管承受压力计算公式
钢管承受压力计算公式文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）钢管承受压力计算公式方法一：以知方矩管、螺旋管无缝管无缝钢管外径规格壁厚求能承受压力计算方法（钢管不同材质抗拉强度不同）压力=（壁厚*2*钢管材质抗拉强度）/（外径*系数）二：以知无缝管无缝钢管外径和承受压力求壁厚计算方法：壁厚=（压力*外径*系数）/（2*钢管材质抗拉强度）三：方矩管、螺旋管钢管压力系数表示方法：压力P<7Mpa 系数S=87<钢管压力P< 系数S=6压力P> 系数S=4不锈钢管承受压力计算公式不锈钢管所承受的压力如何计算：1、计算公式：2X壁厚X（抗拉强度X40%）＊外径2、316、316L、TP316、TP316L——抗拉强度：485MA3、321、304、304L——抗拉强度：520MA304不锈钢管的抗拉强度是520MPA316不锈钢管的抗拉强度是485MPA而不锈钢管能承受的水压除了材质不同能承受压力值大小不一样之外；外径和壁厚也是非常重要的因素，壁厚越厚，能承受的压力值越大，比如同样外径，10个厚的不锈钢管就比5个厚的不锈钢管能承受的水压要高的多；另外，还与外径有关，外径越大，能承受的压力值越小，比如同样的壁厚，外径越大能承受的压力值越小；不锈钢管承受压力的计算公式：水压试验压力：P=2SR/DS是指壁厚，r指抗拉强度的40%，D指外径；下面举例说明：304不锈钢管规格：159*3P=2*520**3/159=316不锈钢管规格 :159*3P=2*485**3/159=不锈钢无缝管按要求不同分类如下：按生产工艺分为：不锈钢冷拔管、不锈钢精密管。
按截面分为：不锈钢圆管、不锈钢方管、不锈钢矩管、不锈钢异型管（有三角管、六角管等）按壁厚可分为：厚壁不锈钢管、薄壁不锈钢管按口径可分为：大口径不锈钢管、小口径不锈钢管、不锈钢毛细管按搜索习惯可分为：不锈钢无缝管、无缝不锈钢管、不锈钢管、不锈钢钢管、不锈钢无缝钢管按地区可分为：戴南不锈钢管、江苏不锈钢管、泰州不锈钢管、温州不锈钢管、浙江不锈钢管、佛山不锈钢管、上海不锈钢管、北京不锈钢管、山东不锈钢管按材质分为：201不锈钢无缝管、202不锈钢无缝管、301不锈钢无缝管、304不锈钢无缝管、316L不锈钢无缝管、310S不锈钢无缝管一：以知无缝管无缝钢管外径规格壁厚求能承受压力计算方法（钢管不同材质抗拉强度不同）压力=（壁厚*2*钢管材质抗拉强度）/（外径*系数）二：以知无缝管无缝钢管外径和承受压力求壁厚计算方法：壁厚=（压力*外径*系数）/（2*钢管材质抗拉强度）三：钢管压力系数表示方法：压力P<7Mpa 系数S=87<钢管压力P< 系数S=6压力P> 系数S=4钢管理论重量表单位：Ｋg/m壁厚外径 3 4 5 6注：计算常用型材理论重量计算公式：m=F×L×ρm—质量 Kg ；F—断面积m2/m ；L—长度m ；ρ—密度 *Kg/m3☆其中：F断面积计算方法：1、方钢 F= a22、钢管F=×＄（D-＄） D—直径＄—厚度3、钢板、扁钢F= a×＄ a—宽度密度：钢材：*103 kg/m3铝：～*103铜：～*103铸铁：～7*103尼龙：～*103小口径无缝钢管分类优质碳素结构钢碳素结构钢低合金高强度结构钢合金结构钢不锈钢20#结构钢小口径无缝钢管一般规格外径在（3mm-42mm）之间的大家习惯称之为小口径无缝管、因为他的直径比较的小。
