带电作业工具PPT课件

6
1.1.2、塑料 带电作业中常用的塑料有聚氯乙烯，聚乙烯、聚丙烯、
尼龙1010、聚碳酸醋、有机玻璃、聚四氟乙烯等。 塑料的机电性能是否理想，它们适合制作什么样的带电作 业器具？
塑料的种类很多，大体上分为工程塑料、电工塑料两 类。电工塑料又分为热固性塑料和热塑性塑料两大类，它 们的绝缘性能普遍较好。例如，表面电阻率和体积电阻率 分别高达l012Ω和l015Ω·cm，击穿强度也大于15kV/mm。 塑料的机械强度普遍偏低，例如，热固性塑料的抗弯强度 只有50～150MPa，热塑性塑料的抗张强度只有50～ 120MPa。有鉴于此，塑料不适合制作带电作业承力工具 （包括承载导线自重及张力，承载作业人员的工器具）， 只能制作类似滑轮（热固性塑料）、绝缘隔离工具（隔离 罩、隔离套、挡板等）。
中国绳索化工具首先（1960年）出现在鞍山电业局，他们 制作的第一套20cm绝缘软梯总重量为23kg，当时一架15m绝缘 硬梯重量约50kg，重量减轻一倍多；具有绳索化特色的“双钩 吊支杆”总重量为16.3kg，比当时总重量40.3kg的“支拉杆” 工具也减轻一倍多；利用“绳索紧线法”更换44kV耐张瓷瓶， 工具的总重量也从48kg减轻到24.5kg。以上三件绳索化工具， 很快在国内推广普及。
由于绝缘材料在不同温度下的绝缘性能会有很大差异， 所以国际电工委员会（简称IEC）按电气设备正常运行所 允许的最高工作温度（即耐热等级），把绝缘材料分为Y、 A、E、B、F、H、C七个耐热等级。其允许工作温度分别 为900C、1050C、1200C、1300C、1550C、1800C及 1800C以上。以上绝缘材料等级符号中的Y、E、F和H还 可以分别用DAB、BC和CB来表示。
4

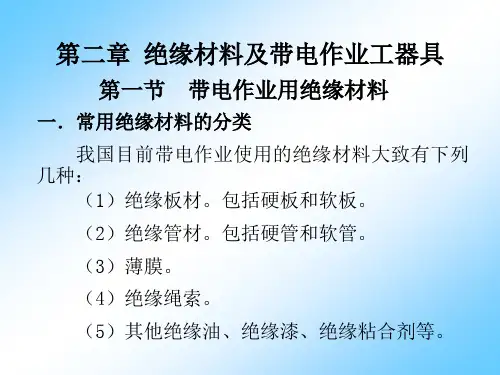

我国目前带电作业使用的绝缘材料大致有下列几种：
（1）绝缘板材。包括硬板（环氧酚醛玻璃布类层压板、硬 质工程塑料板等）和软板（软质工程塑料板）。 （2）绝缘管材。包括硬质管材（环氧酚醛玻璃布管、丝或 纸质层压管、椭圆管、矩形管、异型管、填充管和工程塑 料管等）和软质管材（主要是工程塑料软管）。 （3）塑料薄膜：包括聚氯乙烯、聚丙烯等薄膜和工程塑料 膜等。 （4）橡胶：天然橡胶、人造橡胶、硅橡胶等。 （5）绝缘绳索。包括尼龙绳（棕丝绞制绳、复丝绞制绳、 编织绳等）和蚕丝绳（家蚕丝绞制绳及其索具）。 （6）绝缘黏合剂及涂料。包括环氧树脂黏合剂、环氧树脂 漆等。
7
1.1.3、橡胶 带电作业中常用的橡胶有：天然橡胶、人造橡胶、硅
橡胶等。主要用于个人防护和隔离带电体等。 硅橡胶的机电性能是否理想？它们适合制作哪些带电作业 器具？
硅橡胶是一种人工合成材料，它具有良好的电性能。 例如，工频击穿电压达到28kV/mm，介质损失角为0.018， 体积电阻率达到1014Ω·cm，介电系数为4.35。它最大的特 点是有非常突出的憎水性，如果将它覆盖在其他绝缘材料 的表面，它的污闪电压可比瓷质绝缘提高1倍。硅橡胶的机 械性能一般。例如，拉伸强度为37MPa，撕裂强度为l2kN ／m。有鉴于此，硅橡胶通常只适合作为绝缘杆的表面覆盖 物，如制作“全天候”（含雨天）带电作业工具。
8
1.1.4、绝缘绳索 绝缘绳索在我国带电作业中应用得十分广泛（1960年出现
在鞍山电业局 ）。带电作业工具向绳索化方向发展可以说是中 国带电作业的一大特色。目前绝缘绳已被广泛用于承担机械荷 重、运载工具、攀登工具、吊拉绳、连接套以及保安绳等。
当前，中国绳索化的主流工具包括绝缘软梯、绝缘滑车组两 大类。前者独具中国特色，早在国内各地域广泛应用，还屡屡 展现于国际带电作业表演中；后者尽管国外也在使用，但国外 使用的滑车是木质的，很少使用绝缘材料制作。所以，他们在 应用范围和技术性能两方面都不可能与中国媲美。绳索工具不 具固定外形，可使用简单的帆布袋包装携带，从而衍生出带电 作业“背包化”这一特有名称。
5
从绝缘材料的属性上分，又分为绝缘层压制品、新型绝缘材料、塑料、 绝缘粘结剂和涂料、绝缘绳索等。 1.1.1、层压制品（绝缘管材、绝缘板材）
其中层压制品包括各种层压板、管、棒及有关层压件，由于这类 材料具有良好的电气绝缘性能、机械及理化性能，因而广泛用于电机 电器和带电作业中，特别是3240型环氧酚醛玻璃布板、3640型环氧酚 醛玻璃布管和3840型环氧酚醛玻璃布棒在带电作业中应用最为广泛。 目前国内有哪些异型断面的绝缘材料？说明他们的性能和用途？
带电作业工具
华北电网有限公司培训中心
1电作业工具材料的分类及选 用。通过对绝缘材料的讲解，熟悉各类常 用绝缘材料、掌握带电作业工具绝缘材料 的选择原则。以下内容还涉及了带电作业 工具金属材料的选择原则。
2
一、常用绝缘材料的分类
绝缘材料，又称电介质。它与导电材料相反， 在一定电压作用下，只有极微的泄漏电流通过， 可以认为是不导电的。
带电作业工具所用的绝缘材料必须是：绝缘 电阻大，介质损耗小，绝缘强度高的材料。
绝缘材料的好坏，直接关系到带电作业的安 全，因此制作带电作业工具的绝缘材料必须是电 气性能优良、机械强度高、重量轻、吸水性低、 耐老化、且易于加工。雨天作业工具还要求材料 的憎水性好。
3
1.1、绝缘材料的分类
绝缘材料在带电作业中有着非常重要的地位，是确保 作业人员人身安全和电气设备安全的物质基础。它不仅起 着将高电位对地隔离的作用，也起着承担一定机械力的作 用。可以说，没有优良的绝缘材料，就不能开展带电作业。
所谓异型断面的绝缘型材，是指不包括利用缠绕工艺生产地常规 圆管、椭圆管、锥形管的新型绝缘材料。目前，国内异型绝缘型材大 多应用引拔工艺（拉挤工艺）生产，种类有“等边角型材”、“异边 角型材”、“工字型材”、“方形实心棒”、“方形空心棒”、“槽 型材”、“圆形实心棒”、“方型圆芯棒”、“矩形空心管”等。这 类新型材料的纵向机械强度都比缠绕、层压制品高许多。例如，抗张、 抗弯强度（纵向）≥800Mpa，抗冲击强度≥210kgf·cm/cm2。其中， “圆形实心棒”可以制作绝缘吊线杆或紧线拉杆，其它型材可以制作 绝缘梯、托瓶架、绝缘升降台、绝缘操作台等造型复杂的绝缘工器具。
