【中车四方 精品讲义】3步学会CRH6AA城际动车组被救援状态整备
CRH系列动车组相互救援作业办法
CRH系列动车组相互救援作业办法第一章总则第一条为提高动车组故障应急救援效率，根据《铁路技术管理规程》《中国铁路总公司铁路动车组运用维修规程》，制定本办法。
第二条本办法适用于同型及装用统型过渡车钩的CRH 系列动车组、综合检测车相互之间通过机械连挂的救援作业。
动车组之间通过电气车钩正常连挂、网络能够正常配置的相互救援参照动车组应急故障处理手册执行。
第三条本办法所称CRH系列动车组包括CRHIA-200、CRHIA-250、CRHIB、CRHIE、CRH2A、CRH2A统型、CRH2C（CRH2C-1、CRH2C-）、CRH2B、CRH2E、CRH2G、CRH380A、CRH380A统型、CRH380AL、CRH3C、CRH380B、CRH380BG、CRH380BG统型、CRH380BL、CRH380CL、CRH380D、CRH5A、CRH5G型动车组。
第四条本办法所称CRH系列综合检测车包括CRH380AJ、CRH380AM、CRH2J、CRH380BJ、CRH5J。
第五条按照动车组编组、制动性能和车钩形式的不同，CRH系列动车组及综合检测车总体可分为以下9类：（一）CRHI系列短编组：（二）CRH380D短编组（三）CRHI系列长编组：联、CRH380D 重联包括CRHIA-200、CRHIA-250包括CRHIB、CRHIE、CRHIA重（四）CRH2系列短编组：包括CRH2A、CRH2A统型、CRH2C （CRH2C-1、CRH2C-2）、CRH2G、CRH2J、CRH380A、CRH380A 统型、CRH380AJ、CRH380AM（五）CRH2系列长编组：包括CRH2B、CRH2E、CRH380AL 及CRH2系列短编组重联（六）CRH3系列短编组：包括CRH3C、CRH380B、CRH380BG、CRH380BG统型、CRH380BJ（七）CRH3系列长编组：包括CRH380BL、CRH380CL及CRH3系列短编组重联（八）CRH5系列短编组：包括CRH5A、CRH5G、CRH5J（九）CRH5系列长编组：CRH5系列短编组重联第二章总体要求第六条救援动车组能够控制被救援动车组常用制动，整列救援列车无车辆空气制动切除时救援限速120kh，有车辆空气制动切除时救援限速60kh。
CRH6A型动车组维护说明书-第9章-控制及辅助供电系统
第9章控制及辅助供电系统目录9.1 概述 (4)9.2 牵引控制器 (4)9.3 制动控制器 (7)9.4 辅助电源装置 (4)9.5 电气连接器 (57)9.6蓄电池 (64)9.7 开关 (73)9.8 配电盘・断路器盘・接地开关 (73)9.9照明装置 (78)9.10过分相检测系统 (84)9.11插座、单相逆变电源及紧急通风逆变器 (88)9.12电加热装置 (92)修订记录9.1概述本章主要时速200公里城际动车组（统型）的牵引/制动控制、辅助供电系统等内容，主要包括：牵引控制器、制动控制器、辅助通风机、辅助电源装置、电气连接器、蓄电池、开关、配电盘、断路器盘、接地开关、照明装置、过分相检测系统、插座及单相逆变电源、电加热装置、车外温度采集系统等。
9.2牵引控制器9.2.1概要该控制器是用来操纵动车组车辆运行的主控制器，是通过控制电路的低压电器间接控制主电路的电气设备。
9.2.2主要技术参数9.2.2.1 触头S847W2A2b额定电压：a.额定电压（Ue）：DC 100Vb.约定发热电流（Ith）：DC 10Ac.额定电流（Ie）：DC 1A9.2.2.2 触头特点：a.接点为速动型；b.密封式结构；c.接点具有自净功能，可提高用作计算机信号时的可靠性；9.2.2.3 手柄操作力：控制手柄操作力：不大于30N换向手柄操作力：不大于50N9.2.2.4 防护等级 (污染等级3)整机 IP00触头S847W2A2b IP00 (接线部分)IP60 (触点部分)9.2.2.5 寿命：机械寿命 >1×106电寿命>1×1059.2.2.6 重量：约12Kg9.2.3使用和操作牵引控制器的面板上有控制手柄、换向手柄两种可操作机构。
控制手柄有：“切除～1～2～3～4～5～6～7～8～9～10”十一个档位。
换向手柄有：“前”、“切”、“后”三个档位。
控制手柄、换向手柄和机械锁之间相互机械联锁。
CRH系列动车组操作规程(铁道部)
铁道部文件铁运[2007]190号关于印发《CRH系列动车组操作规程》的通知各铁路局现将修订后的《CRH系列动车组操作规程》发给你们，请按照执行，铁道部前发《CRH系列动车组操作规程》（铁运[2007]54号）同时废止。
二〇〇七年十月九日CRH系列动车组操作规程总则第1条为使动车组司机的操纵实现规范化、标准化，结合CRH系列动车组司机乘务工作的特点，特制定本规程。
第2条动车组司机和管理人员必须认真学习并严格执行本规程，要树立良好的职业道德，做到遵章守纪、爱护动车、平稳操纵、安全正点。
出段(所)作业出勤第3条出乘前严禁饮酒，必须充分睡眠，准时出勤。
第4条出勤时，应按规定着司机制服(由铁路局根据南北方和季节特点规定夏、冬装起讫时间)，佩带标志，携带动车组司机驾驶证及有关规章到动车组司机派班室，接受酒精含量测试，领取司机手册、报单、列车时刻表等有关资料，将IC卡交出勤调度员写入线路临时限速。
第5条领取运行揭示并校对，根据担当区段、天气等情况，制定运行安全注意事项，记录于司机手册。
第6条认真听取出勤调度员指导，将司机手册交出勤调度员审核并签章，领取IC卡，核对本次出勤的运行揭示及IC卡写入内容保证其准确无误。
派班室无验卡设备或设备不能正常使用时，由动车组司机上车核对。
接车第7条向地勤司机了解该动车组前一次运用情况及段（所）内整备检修情况。
第8条按附件5进行制动系统简略试验。
第9条在出段(所)方向前部驾驶室与地勤司机办理耗电和动车组运行技术状态、行车安全设备合格证交接，领取司机钥匙，将IC卡中的运行揭示读入列车运行监控记录装置(简称监控装置，下同)并复核。
第10条在GSM-R区段，输入并确认CIR车次号正确。
出段(所)至到达始发站第11条操纵动车组准备出段(所)时：⒈确认出段(所)信号或股道号码信号、道岔开通信号、道岔标志显示正确，厉行呼唤〔呼唤(应答)标准见附件1〕，鸣笛(限鸣区段除外，下同)后出段(所)。
CRH5动车组救援办法

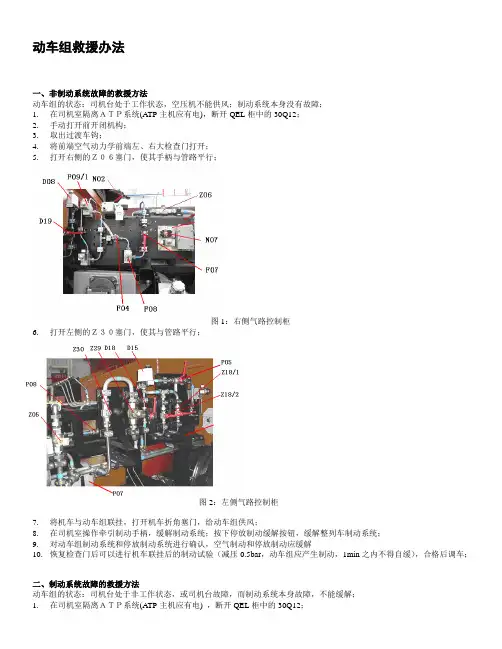

动车组救援办法一、非制动系统故障的救援方法动车组的状态：司机台处于工作状态，空压机不能供风；制动系统本身没有故障；1.在司机室隔离ＡＴＰ系统(ATP主机应有电)，断开QEL柜中的30Q12；2.手动打开前开闭机构；3.取出过渡车钩；4.将前端空气动力学前端左、右大检查门打开；5.打开右侧的Ｚ０６塞门，使其手柄与管路平行；图1：右侧气路控制柜6.打开左侧的Ｚ３０塞门，使其与管路平行；图2：左侧气路控制柜7.将机车与动车组联挂，打开机车折角塞门，给动车组供风；8.在司机室操作牵引制动手柄，缓解制动系统；按下停放制动缓解按钮，缓解整列车制动系统；9.对动车组制动系统和停放制动系统进行确认，空气制动和停放制动应缓解10.恢复检查门后可以进行机车联挂后的制动试验（减压0.5bar，动车组应产生制动，1min之内不得自缓），合格后调车；二、制动系统故障的救援方法动车组的状态：司机台处于非工作状态，或司机台故障，而制动系统本身故障，不能缓解；1.在司机室隔离ＡＴＰ系统(ATP主机应有电) ，断开QEL柜中的30Q12；2.手动打开前开闭机构；3.取出过渡车钩；4.将前端空气动力学前端左、右大检查门打开；5.打开右侧的Ｚ０６塞门，使其手柄与管路平行；6.打开左侧的Ｚ３０塞门，使其手柄与管路平行；7.（两个头车）关闭右侧检查门左上方的N02阀（头尾车均执行）；8.将机车与动车组联挂，打开机车折角塞门，给动车组供风；9.打开每车制动模块所在的裙板和模块罩板；图3：单车隔离模块10.关闭B22.02（见图3）、B22.03，空气制动缓解后手动左右推动停放制动双稳定电磁阀手动按钮（见图4），关闭H01.07塞门，打开B22.03塞门；手动拉动停放制动缓解手柄，每车两个，手动缓解后显示器应为红色；图4：停放制动模块11.每车重复上一步骤；T2车没有停放制动；12.对动车组制动系统和停放制动系统进行确认，空气制动和停放制动应缓解13.恢复检查门后可以进行机车联挂后的制动试验（减压0.5bar，动车组应产生制动，1min之内不得自缓），合格后调车；制动系统单车隔离手册单车制动系统故障时，可对单车制动系统进行隔离操作，具体步骤如下：1.打开每车制动模块所在的裙板和模块罩板；图3：单车隔离模块2.关闭B22.02（见图3）、B22.03，拆下右侧电磁阀的插头，空气制动缓解后手动左右推动停放制动双稳定电磁阀手动按钮（见图4），关闭H01.07塞门，打开B22.03塞门；手动拉动停放制动缓解手柄，每车两个，手动缓解后显示器应为红色；图4：停放制动模块3.T2车没有停放制动；空压机润滑油的更换与补充提示为了按照设备运行条件确定换油周期，建议用两年时间以 3 到 6 个月为间隔定期对油进行检验。
CRH1型动车组救援回送操作
CRH1型动车组救援回送操作一、动车组救援回送概述1.动车组自身不能运行，就需要救援回送。
救援回送可由另一列动车组或机车来实施。
根据救援车辆和被救援车辆配置的不同，救援回送也存在差异。
2.救援回送方式分为两种：(1)机车救援回送8节车的动车组。
(2)8节车的动车组救援回送8节车动车组。
二、救援回送联挂方式的选择被救援回送车辆与救援回送车辆之间的联挂有三种不同方式。
(1)机车救援回送(牵引)动车组使用紧急车钩联挂。
(2)机车救援回送(牵引)动车组使用重载车钩适配器联挂。
(3)CRHl救援回送(牵引)动车组使用自动车钩联挂。
三、动车组救援回送期间的速度限制1.依据救援回送的车辆、车钩类型和被救援车辆制动能力，对救援回送速度加以限制。
2.当被救援列车组为死车状态时，无辅助电源可用，无制动器可用，蓄电池已放电时，无论使用何种救援回送车辆，速度都是40km/h。
3.当被救援回送动车组有制动能力和辅助电源可用或蓄电池能量充足时，当使用紧急车钩由机车进行牵引回送时，速度为120km/h。
4.由动车组进行救援回送时，速度为140km/h。
5.当使用重载车钩适配器由机车进行牵引回送时，速度为200km/h。
四、动车组救援回送期间的辅助电源控制原理1.如果没有辅助电源可用，动车组的辅助功能由蓄电池系统供电。
蓄电池的设计容量可提供列车静止期间的2h用电，以及在负荷减少状态下(只运行救援回送所需要的功能)额外3h的用电。
2.辅助电源对列车供电时，可以对蓄电池进行充电，因此也能为列车上的辅助功能供电，使其在整个救援回送期间保持活车状态。
3.通过两种方式，对被救援车辆进行辅助供电：(1)通过一条连接在救援车辆和被救援车辆之间的外接供电电缆供电。
(2)在动车组救援回送动车组的情况下，通过外接辅助输入连接线将救援车辆的后端和被救援车辆的前端连接起来。
(3)在机车救援回送动车组的情况下，将机车的输出插座和被救援回送动车组前端的外接辅助输入连接线连接起来。
复兴号动车组司机操作及整备课件-CR400AF动车组重联及解编、救援
第五章 CR400AF动车组重联及解编、救援
4
一、联挂操作
3 动车组联挂作业程序
（1）随车机师进入第1编组8号车司机室，操作HMI 屏【设备控制】、【联挂解联】进入“联挂解联”界面 ，如图所示。HMI的【联挂解联】界面中的“开始联挂”按键，联挂动作开始。HMI自动进入“联挂信息” 页面。点击【开始联挂】按键，HMI屏的联挂流程中“联挂准备－电钩退回到位－头罩锁打开－头罩打开－ 头罩锁关闭－机械钩解联－联挂准备就绪”依次自动显示绿色，动车组联挂端开闭机构处于打开到位并锁闭 的状态，如图所示。当联挂流程进行至“联挂准备就绪”时，显示【恒速2km/h】按键。
第五章 CR400AF动车组重联及解编、救援
11
二、自动解编操作
2 解编作业程序
（3）随车机师车下确认电气连接器分离，机械钩处于待解状态，确认后通知第2编组司机。 （4）第2编组司机在非重联端占用司机室，升起受电弓，闭合主断路器，施加停放制动，复位紧急制动，缓 解停放制动，牵引动车组离开5m以上后停车，施加停放制动，进入换端模式，通知机械师。 （5）撤除两动车组机械钩导向杆，安装空气管路防尘堵后通知第2编组司机。 （6）第2编组司机在解编动车组（第2编组）解联端重新占用司机室，在HMI屏上点击【关闭关罩】并【确 认】，HMI屏的解联流程中“头罩锁打开－头罩关闭－头罩锁关闭-解联完成”依次显示绿色，解联端开闭 机构处于关闭并锁闭的状态。解联完成后，解联流程项点均恢复为初始状态。
第五章 CR400AF动车组重联及解编、救援
15
四、动车组相互救援
1 救援动车组操作步骤
（8）在非联挂端投入主控钥匙，施加停放制动，司机手柄置制动位（B4 或 B4 以上制动位），按压“紧急 复位”按钮，确认紧急制动缓解； （9）救援动车组司控器手柄置 0 位，通过 BP 管给被救援车辆 BP 管充风，当 HMI 显示屏显示BP 管压力 达到(600±20) kPa 时，确认被救援车辆缓解，10 号车钩连接部位无漏风现象。 （10） 救援动车组操作动车组司机制动控制器手柄依次从“0”到 EB、EB 到”0”位置的制动试验，动车 组应分别产生 1 至 7 级、EB 位相应的制动,通过 TCMS 监控屏确认动车组监控 BP 压力。 （11）缓解停放制动，动车组司控器手柄置“0”位置，确认被救援车辆缓解。 （12） 动车组以不高于 2km/h 的速度牵引，然后施加常用制动，确认被救援车辆产生制动作用停车。
CRH2A与CRH380A统型动车组相互救援方案研究
第24卷第4期2018年10月Vol.24No.4October 2018铁道运营技术Railway Operation Technology摘要：本文以四方平台动车组的统型设计为例，分析CRH2A 统型与CRH380A 统型动车组的车钩联挂结构及重联控制原理，论述CRH2A 统型与CRH380A 统型动车组联挂相互救援的可操作性，旨在提高动车组的救援处置能力，确保在突发情况下能相互救援，保障高铁大动脉畅通无阻。
关键词：CRH2A 统型、CRH380A 统型动车组；联挂结构；联挂方法；救援试验中图分类号：U298.6文献标识码：B文章编号：1006-8686（2018）04-004-03黄继林1，梁春雷2CRH2A 与CRH380A 统型动车组相互救援方案研究（南宁局集团公司南宁车辆段，1.高级工程师，2.助理工程师，广西南宁530029）10.13572/ki.tdyy.2018.04.0021动车组相互救援的实际意义目前，全路18个铁路局中有13个局配属有中车青岛四方股份有限公司生产的CRH2A 统型动车组，有8个局同时配属有CRH2A 统型和CRH380A 统型动车组，如果这两个车型能够相互联挂救援，在很大程度上能提高动车组应急救援处置能力，因此进行相互救援方案研究很有必要。
动车组发生故障无法继续运行时需要救援。
救援可以采用机车救援或是动车组救援，在接触网正常供电情况下，采用动车组救援具有以下优点：一是动车组到达救援点的速度比机车快；二是可乘坐被救援人员多；三是救援操作过程无需联挂过渡车钩；四是救援动车组可为被救援动车组提供控制系统工作用电源；五是被救援动车组风压可保持在780-880kpa 正常值以内，无须切除停放制动。
整个救援操作过程方便且节省时间，减少对运输秩序的影响。
当动车组出现高压供电系统故障，如所有受电弓发生故障无法受流、所有动力单元真空断路器故障无法闭合时，采用动车组担当救援列车是最好的方案。
动车组应急救援讲解(动车组弓网故障处置)
调度指挥安全学习课件
成都局调度所安全室
2011年9月
1
勤学·进取 ·安全· 和谐
动车组弓网故障处置
2
勤学·进取 ·安全· 和谐
一、关于公布《成都铁路局CRH 型200～250km/h动车 组应急处置预案（试行）》的通知（成铁总工〔2010〕599 号） （一）动车组弓网故障（第 28 节） 1.接触网临时停电或故障时的处置 （1）列车运行时，动车组司机要加强了望，注意接触网 的状态，发现接触网有异状时，应立即断电降弓，必要时采取 停车措施，避免弓网事故的发生，并及时报告列车调度员或车 站值班员。当发现线路上作业人员及其他人员显示的临时降弓 信号，司机应迅速降弓并鸣笛回示。 （2）运行中发生接触网临时停电，司机应立即降弓停车， 并及时报告列车调度员或车站值班员。
16
勤学·进取 ·安全· 和谐
(4)出库动车组越过接触网故障地段过程中，现场供电 工作领导人要安排人员全程监控，发现异常立即通知动车 司机停车，防止扩大事故。 (5)当动车组运行距防护人员前10米处，此处防护人员 展开红旗（夜间为红色信号灯），司机应立即制动停车。 (6)待动车组停稳后，随车的供电工作领导人通知司机 动车组已越过接触网故障点，降后端弓，升前端弓，可按 正常运行方式运行。 (7)在确认换弓完成后，动车组按正常运行方式出库。
20
勤学·进取 ·安全· 和谐
附件3：
动车组停在关节式电分相内的应急处置预案
高速动车区段接触网电分相，一般采用带中性段的锚段关节式电分 相，中性区段长，动车组在运行途中，因各种原因可能停于分相范 围内，供电应积极采取措施组织应急处置。 （一）、CRH1A动车组（单机） 1. 动车组在运行中，因故停于接触网关节式分相范围内，动车 前部未越过分相“合”闸标志，动车司机应禁止动车，在确认停车 位置后，立即通知行车调度。 2. 行车调度接到信息后，立即通知相关部门和领导，并通知供 电调度。供电调度立即通知就近接触网工区，并立即确认动车停车 位置，对照公里标，查找到杆号。
CRH6A型动车组维护说明书-第19章双日检查
时速 200 公里城际动车组(统型)维护检修手册GSYE1100-000-00000SC1第 19 章 双日检查初版 2017.0419-1第 19 章 双日检查时速 200 公里 CRH6 型城际动车组维护检修手册GSYE1100-000-00000SC1目录19.1 19.2 19.3 19.4 19.5 19.6 19.7概要............................................................... 4 作业顺序........................................................... 4 车顶设备的检查..................................................... 6 车辆下部设备，转向架检查.......................................... 10 操纵台检查........................................................ 16 室内检查.......................................................... 19 车内外卫生清扫维护方法............................................ 222015.0819-2第 19 章 双日检查时速 200 公里 CRH6 型城际动车组维护检修手册GSYE1100-000-00000SC1序号 修改标题 1 2 3修订记录修改内容 初版发行编制\审核日期刘江涛、郭海霞、宋红、魏凌、李文 2017.04化\王栋备注2015.0819-3第 19 章 双日检查时速 200 公里 CRH6 型城际动车组维护检修手册GSYE1100-000-00000SC119.1 概要 双日检查是在 48 小时以内进行的检查。
动车组救援动车组
动车组对动车组进行救援正方向救援，反方向返回车站时1.司机须接到向封锁区间发出救援列车调度命令作为许可（核对内容）。
2.输入救援车次，ATP正常输入数据，按完全监控模式进入区间，按自动闭塞方式行车，3.动车组停车地点间是否有存在长短链，按有关方法计算出车组头部准确停车地点。
4.在行车许可终点停车，与被救援列车联系，按目视行车模式进入前方闭塞分区不超过20km/h运行。
5.距被救援列车不少于300m处一度停车(行车许可终点距被救援列车不足300m时除外)后与防护人员联系后进行作业。
6.在被救援车组前10以上停车，得到邻线列车已经扣停通知后，机械师下车作业，司机看连挂信号挂车7.挂好换端，隔离模式返回，限速40KM/H，看引导信号进站（对灯+月白色灯光）。
挂操作作1. 离被重联动车组10米位置停稳后，施加停放制动。
2. 操纵台“前车钩罩开2km/h”按钮，MMI确认自动车钩伸出。
3. 械师确认自动车钩供风空气阀门处于与管路平行的导通状态。
4. 次按压操纵台“前车钩罩开2km/h”按钮，左侧HMI屏幕自动切换到联挂界面（显示：自动控制速度已响应）。
5. 将ASC设定为2KM/H的速度连挂。
6. 认被挂车组连挂指示灯点亮，联控好后进行连挂。
7. 挂好后车组起紧急，MMI显示列车配置，二级操作区连挂白灯亮。
8. 退出司机室，换端操作。
反方向救援，正方向返回车站时1.司机须接到向封锁区间发出救援列车调度命令（必须有隔离ATP的命令）。
2.操作ATP进入隔离模式，车站进行车机联控确认发车进路准备妥当，3.车长通知关门，关闭车门后开车限速40 km/h运行。
4.被救援动车组停车地点间是否有存在长短链，按有关方法计算出准确停车地点。
5.运行中按地面的里程确认限速40 km/h，在接近被救援列车2km时，以在瞭望距离内能够随时停车的速度运行，最高不超过20km/h。
6.救援列车不少于300m处停车，与被救援列车防护人员联系后进行作业。
【VIP专享】CRH380BL及CRH3C救援操作方法
CRH3C/CRH380BL型动车组间救援作业办法1. CRH3C型动车组救援CRH3C型动车组1.1 动车组联挂前的准备工作⑴被救援动车组准备工作⑵牵引动车组准备工作1.2 动车组联挂作业1.3 注意事项⑴救援动车组尽可能不实施紧急制动，做到平稳操纵。
⑵救援途中动车组司机不得离开司机室，禁止开启蓄电池；确认蓄电池电压在97V以上。
⑶当电压低于97V时应及时升弓充电或采用外部电源充电。
当无法满足充电条件时，关闭对全列动车组的B15常用制动截断塞门和所有拖车的H29停放制动截断塞门，并拉动每个停放制动缓解手柄，对动车组做关门车操作，救援列车限速5km/h运行。
⑷运行过程中动车组随车机械师监视动车组的制动和缓解情况，确认途中无异常声响和振动。
1.4 解编操作及恢复⑴动车组解编作业⑵被救援动车组恢复作业⑶牵引动车组恢复作业2. CRH380BL型动车组救援CRH380BL型动车组2.1 动车组联挂前的准备工作⑴被救援动车组准备工作⑵牵引动车组准备工作2.2 动车组联挂作业2.3 注意事项（参见1.3节）2.4 解编作业⑴动车组解编作业⑵被救援动车组恢复作业⑶牵引动车组恢复作业2.5车钩导流罩打开方法2.6半自动车钩伸出方法3. CRH3C型动车组救援CRH380BL型动车组3.1 动车组联挂前的准备工作⑴被救援动车组准备工作（参见2.1-⑴节）⑵牵引动车组准备工作（参见1.1-⑵节）3.2 动车组联挂作业（参见1.2节）3.3 注意事项（参见1.3节）3.4 解编操作及恢复⑴动车组解编作业（参见1.4-⑴节）⑵被救援动车组恢复作业（参见2.4-⑵节）⑶牵引动车组恢复作业（参见1.4-⑶节）4CRH380BL型动车组救援CRH3C型动车组4.1 动车组联挂前的准备工作⑴被救援动车组准备工作（参见1.1-⑴节）⑵牵引动车组准备工作（参见2.1-⑵节）4.2 动车组联挂作业（参见1.2节）4.3 注意事项（参见1.3节）4.4 解编操作及恢复⑴动车组解编作业（参见1.4-⑴节）⑵被救援动车组恢复作业（参见1.4-⑵节）⑶牵引动车组恢复作业（参见2.4-⑶节）。
CRH6A 型动车组紧急启动功能改善研究
CRH6A型动车组紧急启动功能改善研究文/周龙腾 李日辉 廖向斌 廖启彬0 引言随着CRH6A型动车组批量生产，列车生产过程及储存过程中逐渐暴露出一些问题，特别是列车馈电，试验紧急启动给蓄电池进行充电但充不进去的问题，因此，找出蓄电池过度馈电后无法充电的原因，提出改善或改进措施已成为当务之急。
本文在CRH6A型动车组的基础上，结合动车紧急启动功能设置进行分析，讨论列车出现馈电时紧急启动的工作原理及如何实现列车正常工作，并有针对性地提出改善建议。
1 CRH6A型动车组紧急启动工作原理介绍当列车出现馈电时，列车是如何进行激活工作的呢？CRH6A型动车组为解决此项问题，特设计了紧急启动功能，其控制原理（如图1、2）简析如下。
当列车馈电时，通过连接器端口接入紧急启动电源DC100V，可供辅助空压机、受电弓升弓、APU启动控制的直流电源等设备工作。
其紧急启动工作原理简析如下：①闭合ESN断路器，使辅助空压机工作，为受电弓、VCB动作提供足够其气源；②闭合ESS1开关，使受电弓PANUR得电，其常开触点闭合自保，促使PANUV升弓电磁阀得电，使之受电弓升起；③闭合ESS2开关，则使VCB-M及ACK1继电器得电，满足VCB闭合条件促使VCB闭合；④闭合ESS3开关，为APU工作提供准备直流控制电源，在满足APU启动条件，使ARFKR继电器和ARFK接触器得电，其常开触点闭合，辅助整流器101线与103线联通，为整列车直流系统供电，103线给102线供电，为蓄电池进行充电，列车也由此进入正常工作状态。
图2动车组列车辅助电源装置供电原理图1 动车组列车紧急启动原理73Copyright©博看网 . All Rights Reserved.专版研究园地2 CRH6A-200型动车紧急启动功能的缺陷按照现状及其控制原理，可以判定动车组列车在紧急启动时出现两个隐患点，具体解释如下：隐患点1：根据文件操作，闭合ESS1前，要断开受电弓升弓断路器PanCN ，其目的是为防止在紧急启动时电流从106A 到106E 通过PanCN 断路器给102线充电。
机车救援CRH6A_统型动车组停放制动技术优化研究
保持 1min 缓解、减压 150kPa 保持 1min 缓解、减压 170kPa 会导致动车组总风压力补充不及时，总风压力趋于下降态
保持 1min 缓解。测试并记录 1 车和 8 车列车管压力与动 势，当总风压力低于 500 kPa 时，停放制动监控回路断开，
车组总风压力以及 1、4、5、8 车停放缸压力，并确认停 全列将触发紧急制动。
根据铁路总公司《动车组回送作业办法》规定，在救 风风源（780 kPa~880 kPa）经过主旋塞、滤尘器、调压阀
援过程中全列动车组切除停放制动操作，救援时间过长， （整定值为 650 kPa），经过调压后，输出 650 kPa 的压缩空
为减少因救援过程切除停放制动时间过长而严重影响铁 气，压缩空气经过 VM28 电磁阀（OFF 型）、双向逆止阀、
机车操作各级制动对应的动车总风压力
04车 580kPa 570kPa 560kPa 540kPa 540kPa 530kPa 520kPa
05车 580kPa 570kPa 560kPa 540kPa 530kPa 520kPa 520kPa
00车 580kPa 570kPa 560kPa 540kPa 540kPa 530kPa 510kPa
1,4,5,8车停放制动
100 GS
100 GS
PBS
SA
PBV PBTS
中央装置
停放缓解紧急旋钮
5SR PBCK PBR
MCR
终 端 装 置
PBTR
BCU 100
GS
停放控制装置内
P
P
PB2
PB1
PBR
注：施加停放制动指令后通过贯穿全列的硬线指令传送至停放制动控制电磁阀。 图 2 司机室停放制动施加指令原理图
【中车四方 精品讲义】3步教你学会复兴号升弓操作
CR400AF动车组该如何进行升弓操作呢？ 别着急，老司机教你三步学会升弓操作。
主控
投入主控钥匙
升弓3步骤
开关
操作拨键开关
确认
在HMI屏上确认
主控
Part 1
第一步：主控
开关
Part 2
第二步：开关
确认
Part 3
主控
来，总结一下吧
开关
确认
做个小测验
以下哪一项是升弓前必须满足的条件？
三步学会复兴号升弓中车青岛四方机车车辆股份有限公司检修服务事业部2258020197中车青岛四方机车车辆股份有限公司cr400af动车组该如何进行升弓操作呢
2019
中车青岛四方机车车辆股份有限公司
三步学会复兴号升弓
中车青岛四方机车车辆股份有限公司 检修服务事业部 |卢越 |22580 |2019.7
01
投入主控
02
闭合VCB
03
施加牵引
04ቤተ መጻሕፍቲ ባይዱ
施加制动
2019
你会越来越棒的！
中车青岛四方机车车辆股份有限公司
CRH380A（统）型动车组被救援流程优化研讨
CRH380A（统）型动车组被救援流程优化研讨
沈文
【期刊名称】《机电信息》
【年(卷),期】2018(000)024
【摘要】CRH380A（统）型动车组在被救援过程中需进行全列动车组切除停放制动操作,救援时间过长且操作过程复杂,对动车组救援效率及安全性都会造成影响。
针对该问题,对动车组救援时不隔离停放制动的可行性进行技术研究,经过调整停放制动气路控制,并进行机车救援动车组的线路试验,可较好地解决该问题。
【总页数】2页(P143-144)
【作者】沈文
【作者单位】中国铁路太原局集团有限公司车辆处山西太原030013
【正文语种】中文
【中图分类】U266
【相关文献】
1.CRH380A(统)型动车组被救援流程优化研讨 [J], 沈文
2.关于CRH2A统型、CRH380A统型动车组空气制动切除逻辑的优化建议 [J], 姜陈
3.CRH380A型动车组三级修调试流程优化管理 [J], 付红松
4.CRH2A与CRH380A统型动车组相互救援方案研究 [J], 黄继林;梁春雷
5.CRH380A统型与CRH5A型动车组相互牵引救援方法研究 [J], 钱耀东
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中车青岛四方机车车辆股份有限公司 检修服务事业部 朱振宇 24584 2019.07.10
我们遇到CRH6A-A需要被救援 的情况时，应该如何整备空开和
阀门呢？
接下来教大家3步达到被救援 状态！
3步教你学Байду номын сангаасCRH6A-A城际车被救援整备
空开 整备
阀门 整备
塞门打开
第2步 阀门整备
重点：打开车下裙 板内【BP总风】， 【BP救援】塞门
打开头罩 Part 3
第3步 打开头罩
将司机室配电盘 【头罩控制器】 闭合，按压操纵 台【头罩开】按 钮，打开头罩
来，总结一下吧
空开 整备
阀门 整备
打开 头罩
整备相应的空开
打开相应的阀门 打开头罩等待机车联挂
开心一测
闭合哪个空 开
车上打开什 么阀门
救援转换装置
救援断
如何打开头 罩
闭合头罩控 制器，按压 操纵台【头
罩开】
你会越来越棒的！
中车青岛四方机车车辆股份有限公司
打开 头罩
整备相应的空开
打开相应的阀门 打开头罩等待机车联挂
空开整备 Part 1
第1步 整备相应的空开
1
准备工具
一把四角钥匙
第1步 整备相应的空开
2
用钥匙打开司机室配电柜，
闭合【救援转换装置】
3
第1步 整备相应的空开
3
将救援旋钮打至被救援位
阀门整备 Part 2
第2步 阀门整备
