Bray气动执行机构
气动执行机构分类
气动执行机构分类气动执行机构是自动化控制系统中的重要组成部分，广泛应用于工业生产中的各个领域。
根据其工作原理和结构特点的不同，可以将气动执行机构分为多种不同的分类。
这些分类对于设计选择和应用具有重要的指导意义，能够为工程师提供参考和借鉴。
本文将对气动执行机构的分类进行详细介绍，旨在帮助读者更好地理解和应用气动执行机构。
第一种分类方式是根据气动执行机构的工作原理来进行分类。
根据不同的工作原理，气动执行机构可以分为气缸、气动执行阀和气动执行器等不同类型。
其中，气缸是最常见的气动执行机构之一，其主要工作原理是通过气压力对活塞进行推拉运动，从而实现工作装置的运动。
气动执行阀则是用来控制气动装置的进气和排气的部件，常用于控制系统中；而气动执行器则是将压缩空气的能量转化为机械能，通过旋转或线性运动带动其他机械部件。
第二种分类方式是根据气动执行机构的结构特点来进行分类。
根据结构的不同，气动执行机构可以分为活塞式、膜片式、齿轮式等不同类型。
活塞式气缸是最常见的气动执行机构之一，其结构简单、稳定性高，在工业生产中得到广泛应用；膜片式气动执行机构则是利用薄膜的弹性来实现机械运动，适用于一些特殊的工作环境和要求；齿轮式气动执行机构则是通过齿轮传动实现机械运动，具有传动精度高、寿命长等优点。
第三种分类方式是根据气动执行机构的工作方式来进行分类。
根据工作方式的不同，气动执行机构可以分为单作用、双作用、多作用等不同类型。
单作用气缸是最简单的气动执行机构之一，只能实现单向运动，通常需要外部力量来复位；双作用气缸则可以实现双向运动，通常通过气压力来驱动；多作用气缸则可以实现多种不同的运动方式，适用于一些多功能的工作环境。
在实际应用中，工程师需要根据具体的需求和工作环境来选择合适的气动执行机构。
通过对气动执行机构的分类和介绍，我们可以更好地理解和应用气动执行机构，为工业生产提供更加高效和稳定的自动化控制系统。
希望本文对读者有所帮助，引起对气动执行机构的关注和研究。
Bray92-93气动执行器
结合了独特的风格，简洁的设计和实用性，美国博雷控制公司提供新的 S92/S93 系列的高性能，优质的气动执行机 构来适应当今市场的需求。 先进的技术，精密的加工制造，经济实用，节省空间。而且，模块设计，可直接安装其他博雷配件，增加其效率和 经济性。 系列 92/93 气动执行机构是齿条齿轮，双活塞设计。分两种型号：双作用-90 度、135 度和 180 旋转度；弹簧复位-90 度旋转。两者能理想的驱动球阀、蝶阀或旋塞阀，并应用于 90 度，135 度和 180 度旋转。手轮和输出轴产生的偏 心负荷正好由低摩擦系数醇缩醛轴承来承受。 系列 92/93 的最高工作压力可达 140psi(10Bar)；温度范围从-40ºF (-40º C)至 200º F(95º C)。如需更高或更低的工作 温度，请问博雷厂家或经销商咨询。
数量
说 明
１
外壳
２
活塞
１
齿轮
２
端盖
最大 １２ 弹簧组合
１
上轴承
１
下轴承
１
保持环
１
尼龙垫圈
２ 醇缩醛轴承垫片
２
醇缩醛导环
２
行程限制螺母
２ 可调行程限制螺丝
２ 行程限制 Ｏ形环
１
醇缩醛衬套
１
行程限位
８
六角螺丝
８
垫圈
２
活塞 Ｏ形环
２
端盖 Ｏ形环
１
上轴 Ｏ形环
１
下轴 Ｏ形环
１
开度指示
１
开度指示器
标准材料 外壳：挤压铝，经氧化处理
注：不可超过以上最大调节范围
上图所示为系列 93 弹簧复位的组件 *系列 92 双作用不包 含弹簧组件
气动执行机构.doc

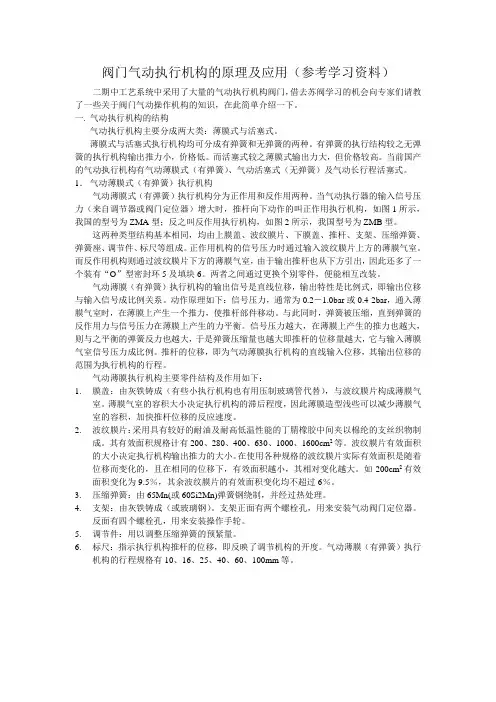

阀门气动执行机构的原理及应用（参考学习资料）二期中工艺系统中采用了大量的气动执行机构阀门，借去苏阀学习的机会向专家们请教了一些关于阀门气动操作机构的知识，在此简单介绍一下。
一.气动执行机构的结构气动执行机构主要分成两大类：薄膜式与活塞式。
薄膜式与活塞式执行机构均可分成有弹簧和无弹簧的两种。
有弹簧的执行结构较之无弹簧的执行机构输出推力小，价格低。
而活塞式较之薄膜式输出力大，但价格较高。
当前国产的气动执行机构有气动薄膜式（有弹簧）、气动活塞式（无弹簧）及气动长行程活塞式。
1．气动薄膜式（有弹簧）执行机构气动薄膜式（有弹簧）执行机构分为正作用和反作用两种。
当气动执行器的输入信号压力（来自调节器或阀门定位器）增大时，推杆向下动作的叫正作用执行机构，如图1所示，我国的型号为ZMA型；反之叫反作用执行机构，如图2所示，我国型号为ZMB型。
这两种类型结构基本相同，均由上膜盖、波纹膜片、下膜盖、推杆、支架、压缩弹簧、弹簧座、调节件、标尺等组成。
正作用机构的信号压力时通过输入波纹膜片上方的薄膜气室。
而反作用机构则通过波纹膜片下方的薄膜气室，由于输出推杆也从下方引出，因此还多了一个装有“O”型密封环5及填块6。
两者之间通过更换个别零件，便能相互改装。
气动薄膜（有弹簧）执行机构的输出信号是直线位移，输出特性是比例式，即输出位移与输入信号成比例关系。
动作原理如下：信号压力，通常为0.2－1.0bar或0.4-2bar，通入薄膜气室时，在薄膜上产生一个推力，使推杆部件移动。
与此同时，弹簧被压缩，直到弹簧的反作用力与信号压力在薄膜上产生的力平衡。
信号压力越大，在薄膜上产生的推力也越大，则与之平衡的弹簧反力也越大，于是弹簧压缩量也越大即推杆的位移量越大，它与输入薄膜气室信号压力成比例。
推杆的位移，即为气动薄膜执行机构的直线输入位移，其输出位移的范围为执行机构的行程。
气动薄膜执行机构主要零件结构及作用如下：1.膜盖：由灰铁铸成（有些小执行机构也有用压制玻璃管代替），与波纹膜片构成薄膜气室。
气动执行机构工作原理
气动执行机构工作原理
气动执行机构工作原理是基于气动原理和控制技术的一种机电传动装置。
它通过控制压缩空气的流动方式，使得执行机构能够实现一定的运动或力的输出。
气动执行机构的工作原理可以简单描述为以下几个步骤：
1. 气源供气：气动执行机构的压缩空气是通过气源供应系统提供的。
气源一般包括空气压缩机、气体储气罐等。
气源供气时，通过调节阀门可以控制气源的压力大小。
2. 控制气流：控制气动执行机构的运动需要调控气流的流向和流量。
通常通过气控单元来实现，它包括气动阀门、电磁阀、气动开关等。
通过打开或关闭这些气控元件，可以改变气源的流向和流量。
3. 转换为机械运动：当气流进入气动执行机构内部时，它会作用于内部的活塞或薄膜等工作元件上。
通过气压的作用，活塞向前或向后运动，从而带动连杆、摩擦轮等机械部件实现运动。
4. 力的输出：根据不同的应用需求，气动执行机构可以输出不同的力或运动。
当气源压力足够高时，可以通过放大机构来增大力的输出。
同时，通过分别控制进气口和排气口的流量大小，也可以实现不同的速度和力的调控。
需要注意的是，气动执行机构的工作过程中，因为气源的压力和流量是通过控制元件来调控的，所以控制系统的稳定性和准
确性对其工作性能有着重要影响。
一个完善的气动执行机构应该具备控制方便、运动平稳、可靠性高等特点。
气动执行机构的工作原理
气动执行机构的工作原理
气动执行机构是一种使用气体压力来产生机械运动的装置。
其工作原理基于气体的压力传递和控制，包括以下几个关键步骤：
1. 压力供给：气动执行机构通过气源供给系统获得压缩空气或其它气体，一般由气压驱动器或空气压缩机提供。
2. 压力传输：气源供给的压缩气体通过管道或软管传输到气动执行机构中。
通常采用高压气体进入气室中，然后通过控制阀门进行流量控制。
3. 压力控制：通过控制阀门或其他调节装置，可以控制气体的流量和压力。
不同的控制方式和装置会产生不同的动作效果，如单向阀门、双向阀门、调节阀或比例阀等。
4. 动力转换：气动执行机构根据控制阀门的开闭程度和气流控制来转换气体能量为机械运动。
当气体压力进入气室时，推动活塞或膜片等机件运动，从而实现物体的推拉、转动等动作。
5. 反馈控制：有些气动执行机构需要定位或反馈控制，可以通过安装传感器、限位器或开关等装置来检测位置和运动。
这些信号可以与控制系统相连，使其能够控制和监测气动执行机构的运行状态。
总之，气动执行机构通过气源供给气体，并通过控制阀门调节气流，将气体能量转换为机械运动。
它们在自动化控制系统中被广泛应用，常见的应用包括气动缸、气动马达和气动阀门等。
美国博雷蝶阀执行机构博雷阀门产品系列及配件
美国博雷蝶阀执行机构博雷阀门产品系列及配件美国博雷（BRAY）是一家领先的阀门制造商，专门设计和生产高品质的蝶阀和执行机构。
他们的产品系列广泛应用于化工、石油、天然气、水处理等行业。
博雷阀门产品系列包括以下几种类型的阀门：1.蝶阀：蝶阀是博雷的主打产品之一、它由一个圆形阀体和一个旋转的阀盘组成，通过旋转阀盘来控制介质流量。
博雷的蝶阀具有结构简单、体积小、重量轻、操作灵活等特点。
蝶阀通常用于介质流量调节和切断。
3.电动执行器：电动执行器是一种电动操纵装置，用于远程操控阀门。
博雷的电动执行器采用先进的电动控制技术，具有精准的控制能力和可靠的性能。
它们通常用于需要频繁操作或远程控制的应用。
4.气动执行器：气动执行器是一种通过气动力来操作阀门的装置。
它们通常由气动活塞、气动马达或其他气动组件组成。
博雷的气动执行器具有快速响应、可靠性高、维护方便等优点。
它们通常用于高压或大流量的应用。
博雷阀门产品系列的配件包括以下几种类型：1.阀座：阀座是蝶阀的一个重要组成部分，用于密封阀盘和阀体之间的空间。
博雷的阀座采用耐磨材料制成，具有优异的密封性能和耐久性。
2.传动装置：传动装置是用于传输动力的装置，将执行机构动力传递给阀门。
博雷的传动装置通常采用链传动、齿轮传动等机构，具有高效率、低噪音、平稳传动等特点。
3.连接件：连接件用于连接阀门和管道，通常包括法兰、螺纹、焊接等类型。
博雷的连接件采用高强度材料制成，具有可靠的连接性能和完善的密封性能。
总之，美国博雷（BRAY）提供的蝶阀、执行机构和配件具有高品质、可靠性和灵活性。
他们的产品适用于各种应用场景，可以满足客户的不同需求。
气动执行机构的工作原理
气动执行机构的工作原理
气动执行机构的工作原理是利用气体的压力能将气体能量转化为机械能，从而实现机械设备的运动。
一般来说，气动执行机构由以下几个主要组成部分构成：气压源、气控阀门、执行器和传动机构。
工作原理如下：
1. 气压源：气动执行机构通常使用压缩空气作为能源。
压缩空气通过空气压缩机或气瓶等设备提供，以一定的压力储备在气源中。
2. 气控阀门：气控阀门用来控制压缩空气的流动，调节气动执行机构的运动方向、速度和力量。
它可以是手动操作的，也可以通过电气或电子控制系统进行自动化控制。
3. 执行器：执行器是气动执行机构的核心部分，通常由一个或多个活塞、气缸或马达等设备组成。
当气压通过气控阀门输入执行器时，气体的压力将推动执行器内部设备产生运动。
4. 传动机构：传动机构用来将从执行器中产生的运动转化为机械设备所需的工作运动。
它可以采用各种传动装置，如连杆机构、齿轮传动、皮带传动等，以适应不同的工作需求。
总的来说，气动执行机构通过将气体能转化为机械能，实现了
控制设备的运动。
它具有结构简单、响应速度快、输出力矩大的优点，广泛应用于工业自动化、航空航天、机械制造等领域。
气动执行机构
气动执行机构概述气动执行机构是一种利用气体压力驱动的机械装置，广泛应用于工业生产线和自动化系统。
它能够将气动能量转化为机械能量，从而实现各种线性或旋转运动。
工作原理气动执行机构的工作原理基于压缩空气的供给和释放。
当气源提供压缩空气到气动执行机构时，其内部的活塞或齿轮会受到压力的作用而产生运动。
这种运动可以被用于实现推动、拉动、旋转等动作。
组成部分气动执行机构由以下几个主要组成部分构成：1.气缸：气缸是气动执行机构的核心部件，用于容纳压缩空气并产生推拉力。
根据气缸的构造形式，可以分为单作用气缸和双作用气缸。
2.活塞杆：活塞杆连接气缸和推动装置，通过接收气压的变化来实现线性运动。
在双作用气缸中，活塞杆分为两个端口，可以实现双向运动。
3.阀门：阀门用于控制气缸的进气和排气，以实现气体的供给和释放。
常见的阀门类型包括单向阀、电磁阀和比例阀。
4.推动装置：推动装置是气动执行机构实现机械运动的关键部件。
它可以是链轮、齿轮、滑块等，通过与活塞杆相连，将气压转化为线性或旋转运动。
5.传感器：传感器在气动执行机构中起着监测和反馈作用。
它可以检测活塞杆的位置、气体的压力等参数，并将这些信息传输给控制系统。
优势和应用气动执行机构具有以下优势和广泛的应用领域：1.高效可靠：由于气动执行机构不需要电源，只需使用压缩空气作为驱动力，因此具有高效和可靠的特点。
它可以在恶劣的环境条件下正常工作，如高温、高湿度、有爆炸危险等。
2.易于控制：气动执行机构的速度和力都可以通过调整气压进行控制。
通过改变进气和排气的速度和时间，可以实现精确的动作控制。
3.节能环保：气动执行机构不会产生电磁辐射和电磁污染，能够满足环保和节能的要求。
此外，由于在压缩空气中能量富集，其储存和传输也相对较容易。
4.应用广泛：气动执行机构广泛应用于各个行业，如汽车制造、机械加工、物流搬运等。
它们被用于推动机械臂、控制阀门、传送带和自动化生产线等。
使用注意事项在使用气动执行机构时，需要注意以下几点：1.避免过载：在设计和使用气动执行机构时，需要确保其工作负荷不超过其额定能力。
气动执行器结构及原理
气动执行器结构及原理 The final edition was revised on December 14th, 2020.气缸结构与原理学习气动执行机构气动执行机构俗称又称气动执行器（英文：Pneumatic actuator ）按其能源形式分为气动，电动和液动三大类，它们各有特点，适用于不同的场合。
气动执行器是执行器中的一种类别。
气动执行器还可以分为单作用和双作用两种类型：执行器的开关动作都通过气源来驱动执行，叫做DOUBLE ACTING (双作用)。
SPRING RETURN (单作用)的开关动作只有开动作是气源驱动，而关动作是弹簧复位。
气动执行机构简介气动执行器的执行机构和调节机构是统一的整体，其执行机构有薄膜式、活塞式、拨叉式和齿轮齿条式。
活塞式行程长，适用于要求有较大推力的场合；而薄膜式行程较小，只能直接带动阀杆。
拨叉式气动执行器具有扭矩大、空间小、扭矩曲线更符合阀门的扭矩曲线等特点，但是不很美观；常用在大扭矩的阀门上。
齿轮齿条式气动执行机构有结构简单，动作平稳可靠，并且安全防爆等优点，在发电厂、化工，炼油等对安全要求较高的生产过程中有广泛的应用。
齿轮齿条式：齿轮齿条：活塞式：气动执行机构的缺点控制精度较低，双作用的气动执行器，断气源后不能回到预设位置。
单作用的气动执行器，断气源后可以依靠弹簧回到预设位置工作原理说明班当压缩空气从A管咀进入时，气体推动双活塞向两端(缸盖端)直线运动，活塞上的齿条带动旋转轴上的齿轮逆时针方向转动90度，阀门即被打开。
此时气动执行阀两端的气体随B管咀排出。
反之，当压缩空气从B官咀进入气动执行器的两端时，气体推动双塞向中间直线运动，活塞上的齿条带动旋转轴上的齿轮顺时针方向转动90度，阀门即被关闭。
此时气动执行器中间的气体随A管咀排出。
以上为标准型的传动原理。
根据用户需求，气动执行器可装置成与标准型相反的传动原理，即选准轴顺时针方向转动为开启阀门，逆时针方向转动为关闭阀门。
拨叉式气动执行器结构原理
拨叉式气动执行器结构原理拨叉式气动执行器是一种常用的气动执行元件，其结构原理是通过气压控制拨叉的运动来实现机械装置的动作。
下面将详细介绍拨叉式气动执行器的结构和工作原理。
一、结构组成拨叉式气动执行器由拨叉、气缸和控制阀组成。
拨叉是执行器的核心部件，通常采用金属材料制成，具有一定的刚性和耐磨性。
气缸则是拨叉的驱动装置，通过控制气缸内的气压来控制拨叉的运动。
控制阀则是调节气体流动的装置，用于控制气缸内气压的变化，从而实现拨叉的运动。
二、工作原理当气缸内无气压时，拨叉处于初始位置。
当控制阀打开时，气体从气源进入气缸，使气缸内部产生一定的气压。
这时，气压作用在拨叉上，使拨叉向前运动，从而改变机械装置的状态。
当控制阀关闭时，气缸内的气压迅速释放，拨叉受到机械弹簧的作用，回到初始位置。
通过控制阀的开关，可以反复控制拨叉的运动，实现机械装置的周期性动作。
三、特点与优势1. 拨叉式气动执行器具有结构简单、体积小、重量轻的特点，方便安装和维护。
2. 气动执行器的驱动力源来自气压，无需外接电源，能够适应恶劣的工作环境。
3. 气动执行器的响应速度快，可靠性高，能够实现快速准确的动作。
4. 气动执行器的控制方式灵活多样，可以通过手动控制、电气控制、自动化控制等方式进行控制。
5. 气动执行器的运行成本低，气源易得，能耗小，具有较高的经济性。
四、应用领域拨叉式气动执行器广泛应用于各个领域的自动化设备中，如机床、包装设备、输送设备、装配线等。
其主要作用是控制和驱动机械装置的运动，实现自动化生产过程中的工序转换、零部件装配、产品检测等功能。
拨叉式气动执行器的快速响应、稳定可靠的特点，使其成为自动化生产中不可或缺的重要元件。
总结：拨叉式气动执行器通过控制气压来实现拨叉的运动，从而改变机械装置的状态。
其结构简单、体积小、重量轻，并具有快速响应、稳定可靠的特点。
拨叉式气动执行器广泛应用于各个领域的自动化设备中，为实现自动化生产提供了重要的驱动装置。
拨叉式气动执行器结构原理 气动执行器工作原理
拨叉式气动执行器结构原理气动执行器工作原理概述拨叉式气动执行器，是一种程活塞式执行机构，适用90转角的阀门（如球阀、蝶阀、旋塞阀）的开关切断或计量掌控。
拨叉式气动执行器，通常指的是结构为"单气缸双活塞—变扭矩拨叉式"气动执行器。
工作原理压缩空气进入气缸，推动拨叉式活塞运动，通过拨叉将活塞的直线运动转为圆盘的旋转运动，圆盘带动输出轴转动，从而实现对阀门的掌控。
选型介绍（1）.双作用DA系列使用双作用气动执行器，先确定阀门的扭矩，水蒸汽或非润滑的介质加添30%安全值；非润滑的干气介质加添50%安全值；非润滑气体输送的颗粒粉料介质加添100%安全值；对于清洁、无摩擦的润滑介质加添20%安全值，然后依据气源工作压力，查找双作用气动执行器扭矩表，可得到精准的DA系列气动执行器型号。
（2）.单作用（弹簧复位）SA系列使用单作用式执行器，先确定阀门的扭矩，水蒸汽或非润滑的介质加添25%安全值；非润滑的干气介质加添60%安全值；非润滑气体输送的颗粒粉料介质加添100%安全值；对于清洁、无摩擦的润滑介质加添20%安全值，然后查找单作用气动执行器扭矩表，先查弹簧复位尽头，再查气源工作压力尽头，气源压力扭矩应当大于弹簧复位扭矩，可得到精准的SA系列气动执行器型号。
单作用SA系列输出扭矩表中，弹簧复位"0"扭矩即为关闭阀门的扭矩，弹簧复位"90"扭矩即为打开阀门的扭矩。
相对应的气源压力"0"的扭矩即为关闭阀门的扭矩，气源压力"90"扭矩即为打开阀门的扭矩。
气动执行器的功能介绍标准型气动执行器致力于提高节能和安全性，有快速响应、体积小、长寿命等特点，并以拨叉式结构设计确保阀门启闭时的强力扭矩和低摩擦低耗损，载荷本领高并对于负载骤加有良好的阻抗本领，特别适用于空间有限、有大量使用需要场所的应用。
有双作用式和单作用式（弹簧复位）。
气动执行器原理及结构
气动执行机构原理及结构检修岗位1.懂工作原理气动执行机构接受气动控制器或阀门定位器输出的气压信号，并将其转换成相应的推杆直线位移，以推动调节阀动作。
2.懂设备机构气动执行机构主要有两种类型：薄膜式与活塞式。
薄膜式执行机构简单、动作可靠、维修方便、价格低廉，是最常用的一种执行机构；活塞式执行机构允许操作压力可达500kpa，因此输出推力大，但价格较高。
气动执行机构又可分为有弹簧和无弹簧两种，有弹簧的气动执行机构较之无弹簧的气动执行机构输出推力小、价格低。
气动执行机构有正作用和反作用两种形式。
当信号压力增加时推杆向下动作的叫正作用式执行机构；信号压力增加时推杆向上动作的叫反作用式执行机构气动薄膜执行机构使用弹性膜片将输入气压转变为推杆的推力，通过推杆使阀芯产生相应的位移，改变阀的开度，气动活塞式执行机构以汽缸内的活塞输出推力，由于汽缸允许压力较高，可获得较大的推力，并容易制成长行程执行机构。
一个典型的气动薄膜型执行机构主要由弹性薄膜、压缩弹簧和推杆组成。
2.1图为薄膜气动阀结构示意图当信号压力P进入气室时，此时压力乘以膜片的有效面积得到推力，使推杆移动，弹簧受压，直到弹簧产生的反作用力与薄膜上的推力平衡为止。
信号压力越大，推力越大，推杆的位移计弹簧的压缩量也越大。
推杆的位移范围就是执行机构的行程。
推杆则从零走到全行程，阀门就从全开（或全关）到全关（或全开）。
一般控制气源的装置有电磁阀，全开或全关，定位器能实现调节作用。
气动活塞式执行机构气动活塞式执行机构，其基本部分为气缸，气缸内活塞随气缸两侧压差而移动。
两侧可以分别输入一个固定信号和一个变动信号，或两侧都输入变动信号。
它的输出特性有比例式及两位式两种。
两位式是根据输入执行机构活塞两侧的操作压力的大小，活塞从高压侧推向低压侧，使推杆从一个极端位置移到另一极端位置。
比例式是在两位式基础上加有阀门定位器后，使推杆位移与信号压力成比例关系。
此外，还有一种长行程执行机构，其结构原理与活塞式执行机构基本相同，它具有行程长、输出力矩大的特点，输出转角位移为90o，直线位移为40～200mm，适用于输出角位移和力矩的场合。
