通风机的工作特性曲线 ppt课件
通风机的性能曲线与工况调节
通风机的性能曲线与工况调节
泵与风机的联合运行
• 如果第一台风机的压出管作为第二台风机的吸入 管,气由第一台风机压入第二台风机,气以同一 流量依次通过各风机,称为风机的串联运行。 特点:各台设备流量相同,而总扬程或总压头等 于各台设备扬程或压头之和。 应用于以下场合: ① 用户需要的压头大,而大压头的泵或风机制造 困难或造价太高; ② 改建或扩建系统时,管路阻力加大,而需要增 大压头。
H Hst SQ2
式中 H——管路中对应某一流量下所需要的压头(或
称扬程),mH2O; Hst ——静压头(或称静扬程),表达式为
H st
(z2
p2
)
(
z1
p2 )
S——管路的阻抗,s2/m5;
Q——管网的流量,m3/s。
4
通风机的性能曲线与工况调节
管路特性曲线与工作点
风机管路特性曲线的函数关系式为:
8
通风机的性能曲线与工况调节
泵与风机的工况调节
工况点是由泵或风机的性能曲线与管路特性曲线的交点决 定的,其中之一发生变化时,工况点就会改变。所以工况 调节的基本途径是: ① 改变管道系统特性 ② 改变风机压头性能曲线 ③节流调节 ④压出管上阀门节流
图 阀门调节的工况分析
9
通风机的性能曲线与工况调节
风机的性能曲线
1
通风机的性能曲线与工况调节
风机的性能曲线
图 离心式泵与风机的性能曲线
(a)前向叶轮;(b)后向叶轮
2
通风机的性能曲线与工况调节
风机的性能曲线
图 4-72No5型离心式风机的性能曲线
3
通风机的性能曲线与工况调节
通风机的实际特性曲线

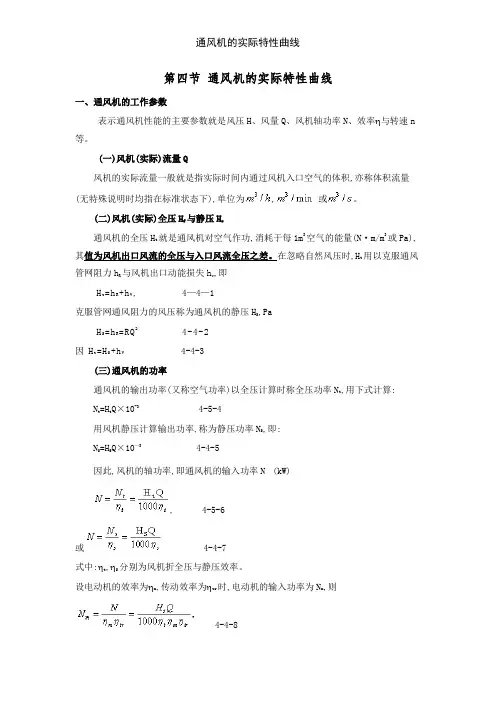

第四节通风机的实际特性曲线一、通风机的工作参数表示通风机性能的主要参数就是风压H、风量Q、风机轴功率N、效率η与转速n 等。
(一)风机(实际)流量Q风机的实际流量一般就是指实际时间内通过风机入口空气的体积,亦称体积流量(无特殊说明时均指在标准状态下),单位为,或。
(二)风机(实际)全压H f与静压H s通风机的全压H t就是通风机对空气作功,消耗于每1m3空气的能量(N·m/m3或Pa),其值为风机出口风流的全压与入口风流全压之差。
在忽略自然风压时,H t用以克服通风管网阻力h R与风机出口动能损失h v,即H t=h R+h V, 4—4—1克服管网通风阻力的风压称为通风机的静压H S,PaH S=h R=RQ24-4-2因H t=H S+h V4-4-3(三)通风机的功率通风机的输出功率(又称空气功率)以全压计算时称全压功率N t,用下式计算:N t=H t Q×10-3 4-5-4用风机静压计算输出功率,称为静压功率N S,即:N S=H S Q×10—3 4-4-5因此,风机的轴功率,即通风机的输入功率N(kW), 4-5-6或 4-4-7式中:ηt,ηS分别为风机折全压与静压效率。
设电动机的效率为ηm,传动效率为ηtr时,电动机的输入功率为N m,则4-4-8二、通风系统主要参数关系与风机房水柱计(压差计)示值含义掌握矿井主要通风机与通风系统参数之间关系,对于矿井通风的科学管理至关重要。
为了指示主要通风机运转以及通风系统的状况,在风硐中靠近风机入口、风流稳定断面上安装测静压探头,通过胶管与风机房中水柱计或压差计(仪)相连接,测得所在断面上风流的相对静压h。
在离心式通风机测压探头应安装在立闸门的外侧。
水柱计或压差计的示值与通风机压力与矿井阻力之间存在什么关系?它对于通风管理有什么实际意义?下面就此进行讨论。
1、抽出式通风1)水柱(压差)计示值与矿井通风阻力与风机静压之间关系如图4-4-1,水柱计示值为4断面相对静压h4,h4(负压)=P4-P04(P4为4断面绝对压力,P04为与4断面同标高的大气压力)。
风机特性曲线
用以表示通风机的主要性能参数(如风量L、风压H、功率N及效率η)之间关系的曲线称为风机特性曲线或风机性能曲线。
为了使用方便,将H—L曲线、N—L曲线、η—L曲线画在同一图上。
下图为4—72 No5离心式通风机在转速2 900r/min时的特性曲线。
4—72No5离心式通风机特性曲线在通风除尘系统工作的风机,即使在转速相同时,在不同阻力的系统中它所输送的风量也可能不相同。
系统的阻力小时,要求风机的风压低,输送的风量就大;反之,系统阻力大,要求的风压高,输送的风量就小。
因此,用一种工况下的风量和风压,来评定风机的性能是不够的。
例如,风压为1 000Pa时,4—7 2No5风机可输送风量18 000m3/h;但当风压增到3000Pa时,输送的风量就只有1 000m3/h。
为了全面评定风机的性能,就必须了解在各种工况下风机的风压和风量,以及功率、效率与风量的关系。
这就是为什么要通过风机性能试验做出风机特性曲线的原因所在。
通风机制造工厂对生产的风机,根据实验预先做出其特性曲线,以供用户选择风机时参考。
有些风机产品样本,不但列出特性曲线图,而是还提供性能表格。
下表列出了4—72离心式通风机的部分性能数据。
从特性曲线图可以看出,在一定转速下,风机的效率随着风量的改变而变化,但其中必有一个最高效率点刁一。
相应于最高效率下的风量、风压和轴功率称为。
此范围风机的最佳工况,在选择风机时,应使其实际运转效率不低于0.9ηmax称为风机的经济使用范围。
下表中列出的8个性能点(工况点),均在风机的经济使用范围内。
4—72 型离心式通风机性能表(摘录)正确选择风机,是保证通风系统正常、经济运行的一个重要条件。
所谓正确选择风机,主要是指根据被输送气体的性质和用途选择不同用途的风机;选择的风机要满足系统所需要的风量,同时风机的风压要能克服系统的阻力,而且在效率最高或经济使用范围内工作。
具体选择方法和步骤如下:1.根据被输送气体的性质,选用不同用途的风机。
通风机的特性曲线
H u H u
2 2 2 2
H H 2 H 常数 2 u2 u2
D2 u 2 (2) Q D2 b2 c 2 r r 4 r 4 D2 u 2 流 b2 c 2 r 2 量 4 r D2 u 2 4 D2 u 2 Q 系 c2 r b2 数 Q
2
b2 c 2 r
4 r
u2 4 D2
u2 D2
Q 4 Q 2 D2 u 2 4 Q Q Q 常数 2 2 u2 D2 u 2 D2
2 D2 u2
(3)功率系数
P
QH
QH
P 4 P QH D2u 3 2 2 4 P P P 常数 2 3 2 3 u2 D2 u2 D2 4 4
左式中: µ=0.65——流量系数 H——孔口两侧的压差 ρ——空气密度取1.2kg/m3 取µ=0.65, ρ=1.2kg/m3
Q S
2h
1.42Q 2 2 h R Q j S2 1.42 Rj 2 S 1.19Q S h
三、通风机工况点和工业利用区 (一)工况点 1、定义(全压工况、静压工况) 2、工况参数 注意:网络特性曲线与风压特性曲线的对应关系。 (二)工业利用区 1、划定原则:稳定性和经济性 2、划定方法 (1)稳定工作条件(有且只有一个工作点) 喘振现象
任务二 矿井通风设备的使用与操作
(一)离心式通风机的个体特性曲线
1、理论风压方程式
1 H L (u2 c2u u1c1u )...... 米空气柱 g H L (u2 c2u u1c1u )...... N / m2 H L u2 c2u
风机特性曲线
用以表示通风机的主要性能参数(如风量L、风压H、功率N及效率n )之间关系的曲线称为风机特性曲线或风机性能曲线。
为了使用方便,将H—L曲线、N-L曲线、n —L曲线画在同一图上。
下图为4—72 No5离心式通风机在转速2 900r / min时的特性曲线。
,舞济使用范工WmVhl (xt4-72No5离心式通风机特性曲线在通风除尘系统工作的风机,即使在转速相同时,在不同阻力的系统中它所输送的风量也可能不相同。
系统的阻力小时,要求风机的风压低,输送的风量就大;反之,系统阻力大,要求的风压高,输送的风量就小。
因此,用一种工况下的风量和风压,来评定风机的性能是不够的。
例如,风压为1 000Pa时,4—7 2No5风机可输送风量18 000m3/h;但当风压增到3000Pa时,输送的风量就只有1 000m3/人为了全面评定风机的性能,就必须了解在各种工况下风机的风压和风量,以及功率、效率与风量的关系。
这就是为什么要通过风机性能试验做出风机特性曲线的原因所在。
通风机制造工厂对生产的风机,根据实验预先做出其特性曲线,以供用户选择风机时参考。
有些风机产品样本,不但列出特性曲线图,而是还提供性能表格。
下表列出了 4—72离心式通风机的部分性能数据。
从特性曲线图可以看出,在一定转速下,风机的效率随着风量的改变而变化,但其中必有一个最高效率点刁一。
相应于最高效率下的风量、风压和轴功率称为风机的最佳工况,在选择风机时,应使其实际运转效率不低于0. 9n 。
此范围称为风机的经济使用范围。
下表中列出的8个性能点(工况点),均在风机的经济使用范围内。
4—72型离心式通风机性能表(摘录)正确选择风机,是保证通风系统正常、经济运行的一个重要条件。
所谓正确选择风机,主要是指根据被输送气体的性质和用途选择不同用途的风机;选择的风机要满足系统所需要的风量,同时风机的风压要能克服系统的阻力,而且在效率最高或经济使用范围内工作。
具体选择方法和步骤如下:1.根据被输送气体的性质,选用不同用途的风机。
风机特性曲线
风机特性曲线之马矢奏春创作
创作时间:二零二一年六月三十日
用以暗示通风机的主要性能参数(如风量L、风压H、功率N及效率η)之间关系的曲线称为风机特性曲线或风机性能曲线.为了使用方便, 将H—L曲线、N—L曲线、η—L曲线画在同一图上.下图为4—72 No5离心式通风机在转速2 900r/min时的特性曲线.
4—72No5离心式通风机特性曲线
在通风除尘系统工作的风机, 即使在转速相同时, 在分歧阻力的系统中它所输送的风量也可能不相同.系统的阻力小时, 要求风机的风压低, 输送的风量就年夜;反之, 系统阻力年夜, 要求的风压高, 输送的风量就小.因此, 用一种工况下的风量和风压, 来评定风机的性能是不够的.例如, 风压为1 000Pa 时, 4—72No5风机可输送风量18 000m3/h;但当风压增到3000Pa时, 输送的风量就只有1 000m3/h.为了全面评定风机的性能, 就必需了解在各种工况下风机的风压和风量, 以及功率、效率与风量的关系.这就是为什么要通过风机性能试验做出风机特性曲线的原因所在.
通风机制造工厂对生产的风机, 根据实验预先做出其特性曲线, 以供用户选择风机时参考.有些风机产物样本, 不单列出特性曲线图, 而是还提供性能表格.下表列出了4—72离心式通风机的部份性能数据.
从特性曲线图可以看出, 在一定转速下, 风机的效率随着风量的改变而变动, 但其中必有一个最高效率点刁一.相应于最高效率下的风量、风压和轴功率称为风机的最佳工况, 在选择风机时, 应使其实际运转效率不低于0.9ηmax.此范围称为风机的经济使用范围.下表中列出的8个性能点(工况点), 均在风机的经济使用范围内.
4—72 型离心式通风机性能表(摘录)
创作时间:二零二一年六月三十日。
通风机的实际特性曲线
第四节通风机的实际特性曲线一、通风机的工作参数表示通风机性能的主要参数是风压H、风量Q、风机轴功率N、效率和转速n等.(一)风机(实际)流量Q风机的实际流量一般是指实际时间内通过风机入口空气的体积,亦称体积流量(无特殊说明时均指在标准状态下),单位为,或。
(二)风机(实际)全压H f与静压Hs通风机的全压H t是通风机对空气作功,消耗于每1m3空气的能量(N·m/m3或Pa),其值为风机出口风流的全压与入口风流全压之差。
在忽略自然风压时,Ht用以克服通风管网阻力h R和风机出口动能损失h v,即H t=h R+h V, 4—4—1克服管网通风阻力的风压称为通风机的静压H S,PaHS=h R=RQ24-4-2因H t=H S+h V4—4—3(三)通风机的功率通风机的输出功率(又称空气功率)以全压计算时称全压功率N t,用下式计算:N t=H t Q×10-3 4-5-4用风机静压计算输出功率,称为静压功率N S,即:N S=H S Q×10—3 4—4-5因此,风机的轴功率,即通风机的输入功率N(kW), 4-5-6或 4-4—7式中:t,S分别为风机折全压和静压效率。
设电动机的效率为m,传动效率为tr时,电动机的输入功率为N m,则4-4-8二、通风系统主要参数关系和风机房水柱计(压差计)示值含义掌握矿井主要通风机与通风系统参数之间关系,对于矿井通风的科学管理至关重要。
为了指示主要通风机运转以及通风系统的状况,在风硐中靠近风机入口、风流稳定断面上安装测静压探头,通过胶管与风机房中水柱计或压差计(仪)相连接,测得所在断面上风流的相对静压h.在离心式通风机测压探头应安装在立闸门的外侧。
水柱计或压差计的示值与通风机压力和矿井阻力之间存在什么关系?它对于通风管理有什么实际意义?下面就此进行讨论。
1、抽出式通风1)水柱(压差)计示值与矿井通风阻力和风机静压之间关系如图4—4-1,水柱计示值为4断面相对静压h4,h4(负压)=P4-P04(P4为4断面绝对压力,P04为与4断面同标高的大气压力)。
风机离心通风机特性曲线
运动相似
运动相似——指模型与原型各对应点的速度方 向相同,大小成比例,比值相等;对应角相等。 即流体在各对应点的速度三角形相似。运动相
似是建立在几何相似的基础上的
动力相似
动力相似——指模型和原型中相对应的各种力 的方向相同,大小成比例;且比值相等。流体
在泵与风机内流动时主要受四种力的作用:即
惯性力、粘性力、重力和压力的律——相似工况下各参数的换算公式
流量系数 φ
qv qv 常数 2 2 ' D2 n D2 D2n D2 60 4 60 4
全压系数ψ
p p' D n ' 60
' ' 2 2
D2 n 60
离心通风机的特性曲线
图10-13 8-19No10离 心通风机特性示意图
相似条件
几何相似 运动相似 动力相似
模型与实物原型中任一对应点上 的同一物理量之间必须保持同一 比例关系
几何相似
几何相似——指模型与原型各对应点的几何 尺寸成比例,比值相等,各对应角相等(包括
叶片数Z、安装角β1a、β2a相等)
2
常数
功率系数 λ
Pin
D2 2 D2 n
3
4 60
'
' ' D2 ' D2 n 2
Pin
3
常数
4
60
无 因 次 性 能 曲 线
Φ—ψ Φ—λ
离心通风机的工作点
管路特性曲线
风机特性曲线
用以表示通风机的主要性能参数(如风量L、风压H、功率N及效率η)之间关系的曲线称为风机特性曲线或风机性能曲线。
为了使用方便,将H—L曲线、N—L曲线、η—L曲线画在同一图上。
下图为4—72 No5离心式通风机在转速2 900r/min时的特性曲线。
4—72No5离心式通风机特性曲线在通风除尘系统工作的风机,即使在转速相同时,在不同阻力的系统中它所输送的风量也可能不相同。
系统的阻力小时,要求风机的风压低,输送的风量就大;反之,系统阻力大,要求的风压高,输送的风量就小。
因此,用一种工况下的风量和风压,来评定风机的性能是不够的。
例如,风压为1 000Pa时,4—7 2No5风机可输送风量18 000m3/h;但当风压增到3000Pa时,输送的风量就只有1 000m3/h。
为了全面评定风机的性能,就必须了解在各种工况下风机的风压和风量,以及功率、效率与风量的关系。
这就是为什么要通过风机性能试验做出风机特性曲线的原因所在。
通风机制造工厂对生产的风机,根据实验预先做出其特性曲线,以供用户选择风机时参考。
有些风机产品样本,不但列出特性曲线图,而是还提供性能表格。
下表列出了4—72离心式通风机的部分性能数据。
从特性曲线图可以看出,在一定转速下,风机的效率随着风量的改变而变化,但其中必有一个最高效率点刁一。
相应于最高效率下的风量、风压和轴功率称为。
此范围风机的最佳工况,在选择风机时,应使其实际运转效率不低于0.9ηmax称为风机的经济使用范围。
下表中列出的8个性能点(工况点),均在风机的经济使用范围内。
4—72 型离心式通风机性能表(摘录)正确选择风机,是保证通风系统正常、经济运行的一个重要条件。
所谓正确选择风机,主要是指根据被输送气体的性质和用途选择不同用途的风机;选择的风机要满足系统所需要的风量,同时风机的风压要能克服系统的阻力,而且在效率最高或经济使用范围内工作。
具体选择方法和步骤如下:1.根据被输送气体的性质,选用不同用途的风机。
矿井通风机特性曲线
能量;Pa
h通全=h通静+h通动 动压h通动:通风机的动压等于通风机扩散器出口 的动压;
通风机的基本参数
3.通风机的功率 输入功率N通入:通风机轴从电动机得到的功率; kw
N 通入 3 U ICOS 电传,kw 1000
式中:U—线电压,v; I—线电流,A; cos —功率因数,%; 电 —电动机的效率,% 传 —传动效率,%
通风机的基本参数
3.通风机的功率
输出功率N通出:单位时间内通风机对通过的风量
为Q的空气所做的功;kw
N 通出 H 通Q通 ,kw 1000
通风机的风压有全压与静压之分,所以通风机的 输出功率也有N全出和N静出。
通风机的基本参数
4.通风机的效率
通全
N全出 h 通全Q N输入 1000N输入
上两问;
4.如有自然风风压,且自然风压为阻碍通风机,大小为200Pa,再试求以 上两问;
通风机个体特性曲线的应用
通风机个体特性曲线的应用
分析:1.首先要绘制矿井的风阻曲线,找到工况点
。因Hale Waihona Puke 风机的工作方式抽出式,所以工况点为风机
的静压曲线和矿井的风阻曲线的交点。
2.自然风压对动力的影响, 如帮助风机,则
例题:某通风机的个体特性曲线如果所示,其中1和2分别为通风机的静
压特性曲线和全压特性曲线,曲线3和4分别为通风机的静压效率曲线和 全压效率曲线,用此通风机对矿井作抽出式通风,该矿井的总风阻 R=0.14NS2/m8 。试求: 1.该矿井的通风总阻力和通风机的风量; 2.通风机的静压、静压效率和输入功率; 3.如有自然风风压,且自然风压为帮助通风机,大小为200Pa,再试求以
通风机的实际特性曲线通风机的工作参数表示通风机性能
第四节通风机的实际特性曲线一、通风机的工作参数表示通风机性能的主要参数是风压H、风量Q、风机轴功率N、效率 和转速n等。
(一)风机(实际)流量Q风机的实际流量一般是指实际时间内通过风机入口空气的体积,亦称体积流量(无特殊说明时均指在标准状态下),单位为,或。
(二)风机(实际)全压H f与静压H s通风机的全压H t是通风机对空气作功,消耗于每1m3空气的能量(N·m/m3或Pa),其值为风机出口风流的全压与入口风流全压之差。
在忽略自然风压时,H t用以克服通风管网阻力h R和风机出口动能损失h v,即H t=h R+h V, 4—4—1克服管网通风阻力的风压称为通风机的静压H S,PaH S=h R=RQ24-4-2 因此H t=H S+h V4-4-3(三)通风机的功率通风机的输出功率(又称空气功率)以全压计算时称全压功率N t,用下式计算:N t=H t Q×10-3 4—5—4用风机静压计算输出功率,称为静压功率N S,即N S=H S Q×10—3 4-4-5因此,风机的轴功率,即通风机的输入功率N(kW), 4—5—6或4-4-7式中ηt、ηS分别为风机折全压和静压效率。
设电动机的效率为ηm,传动效率为ηtr时,电动机的输入功率为N m,则4-4-8二、通风系统主要参数关系和风机房水柱计(压差计)示值含义掌握矿井主要通风机与通风系统参数之间关系,对于矿井通风的科学管理至关重要。
为了指示主要通风机运转以及通风系统的状况,在风硐中靠近风机入口、风流稳定断面上安装测静压探头,通过胶管与风机房中水柱计或压差计(仪)相连接,测得所在断面上风流的相对静压h。
在离心式通风机测压探头应安装在立闸门的外侧。
水柱计或压差计的示值与通风机压力和矿井阻力之间存在什么关系?它对于通风管理有什么实际意义?下面就此进行讨论。
1、抽出式通风1)水柱(压差)计示值与矿井通风阻力和风机静压之间关系如图4-4-1,水柱计示值为4断面相对静压h4,h4(负压)=P4-P04(P4为4断面绝对压力,P04为与4断面同标高的大气压力)。
通风机的个体特性曲线
第3讲 通风机实际特性曲线
本讲主要内容
1、通风机的工作参数 2、通风系统主要参数关系 3、通风机的个体特性曲线
本章学习内容结束
谢 谢!
3
第3讲 通风机实际特性曲线
2 通风系统主要参数关系
一、风机房压差计或水柱计示值含义 (3) Ht、 HN、hR 之间的关系
z
1
5 4
6
h4
综合上述两式:
Ht= |h4|- hv4+hRd+hv6 =( hR14+hv4-HN )- hv4+hRd+hv6 = hR14 + hRd + hv6 - HN 即 Ht +HN = hR14 + hRd + hv6 器出口动能损失。
Nm N
mtrBiblioteka HtQ 1000 t mtr
第3讲 通风机实际特性曲线
2 通风系统主要参数关系
一、风机房压差计或水柱计示值含义
z 1 5 4 h4 6
(1)压差计(表)或水柱计示值与 矿井通风阻力和风机静压之间关系 水柱计示值:即为 4 断面相对静压h4
2
3
|h4|= hR14 + hv4 - HN
第3讲 通风机实际特性曲线
3 通风机的个体特性曲线
3、轴流式通风机个体特性曲线 特点:(1)轴流式风机的风压特性曲线一般 都有马鞍形驼峰存在。 (2)驼峰点D以右的特性曲线为单调下降区 段,是稳定工作段;
H/daPa D B Hs Ht Q/m3/s N/kW
G
F
(3)点D以左是不稳定工作段,产生所谓
静压功率:用风机静压计算输出功率,称为静压功率NS。计算式:
NS=HSQ×10-3 KW 风机的轴功率,即通风机的输入功率N(kW)。
160个风机特性曲线-(1)
1.ANN-3136/1400N 矿用轴流式通风机n=900r/min15°20°25°30°35°40°45°50°55°88%87%86%85%84%82%80%75%70%65%60%55%50%45%40%35%30%1000200030004000500000100200300400500600Q(m 3/s)H(Pa)通风机工作特性曲线图ANN-3136/1400N 900r/min2.ANN-3584/1600N 矿用轴流式 n=740r/min15°20°25°30°35°40°45°50°55°88%87%86%85%84%82%80%75%70%65%60%55%50%45%40%35%30%1000200030000100200300400500600Q(m 3/s)H(Pa)通风机工作特性曲线图ANN-3584/1600N 740r/min3.ANN-3900/2000B 风机过渡和困难时期性能曲线4.ANN-3600/1800B 风机容易时期性能曲线5.GAF37.5-20-16.GAF37.5-20-1风机过渡、困难时期性能曲线7.K4-73-01№.32F型离心式通风机n=750r/min29. AGF606-4.0-2.0-210. 2K45矿用轴流式通风机№.18型n=10004r/min2K56矿用轴流式通风机11.2K56矿用轴流式通风机№.18型n=750r/min12.2K56矿用轴流式通风机 №.24型 n=750r/min1M · · 2M1M ' · 2M '·P s t P /K W×9.8P a2K 56N o.24 装置性能曲线(n =750r /m i n )q (m 3/s)0.600.700.80.85350°45°40°35°30°25°20°50°45°40°35°30°25°20°32.5°13. 2K56矿用轴流式通风机 №.30型 n=600r/min14. 2K56矿用轴流式通风机№.30型n=500r/min15. 2K56矿用轴流式通风机№.36型n=500r/min16. 2K56矿用轴流式通风机№.36型n=375r/min17. 1K58矿用轴流式通风机2K58矿用轴流式通风机18. 2K58矿用轴流式通风机19. 2K58矿用轴流式通风机№.28型n=600r/min501000Q/m s3-1.75100125150175200500300025002000150050Q/m s3-1.7510012515017520010060050040030020025303540455020253035404550N /K Wh (P a )f s 0.800.750.72K58矿用轴流式通风机性能曲线No.28型 n=600r/min 叶片数 242K60矿用轴流式通风机20. 2K60矿用轴流式通风机№.18型 n=1000r/min Z1=14 Z2=721. 2K60矿用轴流式通风机№.18型n=1000r/min Z1=14 Z2=1422. 2K60矿用轴流式通风机№.18型n=1000r/min Z1=7 Z2=723. 2K60矿用轴流式通风机№.18型n=750r/min Z1=14 Z2=1424. 2K60矿用轴流式通风机№.18型n=750r/min Z1=14 Z2=725. 2K60矿用轴流式通风机№.18型n=750r/min Z1=7 Z2=726. 2K60矿用轴流式通风机№.24型n=750r/min Z1=14 Z2=1427. 2K60矿用轴流式通风机№.24型n=750r/min Z1=14 Z2=728. 2K60矿用轴流式通风机№.24型n=750r/min Z1=7 Z2=729. 2K60矿用轴流式通风机№.24型n=600r/min Z1=14 Z2=141339.6z1=14 z2=142k60矿用通风机装置性能曲线No.24型 n=600 r/min45403530252015400sh/kw300200100350030002500200015001000500Hfs(pa)20406080100120140160Q/m3.s-1454035302520150.600.650.700.750.780.800.81Hyst=0.824Q/m3.s-11601401201008060402030. 2K60矿用轴流式通风机№.24型n=600r/min Z1=14 Z2=731. 2K60矿用轴流式通风机№.24型n=600r/min Z1=7 Z2=732. 2K60矿用轴流式通风机№.28型n=600r/min Z1=14 Z2=1433. 2K60矿用轴流式通风机№.28型n=600r/min Z1=14 Z2=734. 2K60矿用轴流式通风机№.28型n=600r/min Z1=7 Z2=735. 2K60矿用轴流式通风机№.28型n=500r/min Z1=14 Z2=1436. 2K60矿用轴流式通风机№.28型n=500r/min Z1=14 Z2=737. 2K60矿用轴流式通风机№.28型n=500r/min Z1=7 Z2=738. 2K60矿用轴流式通风机№.30型n=375r/min Z1=7 Z2=739. 2K60矿用轴流式通风机№.30型n=500r/min Z1=14 Z2=1440. 2K60矿用轴流式通风机№.36型n=375r/min Z1=7 Z2=741. 2K60矿用轴流式通风机№.36型n=375r/min Z1=14 Z2=742. 2K60矿用轴流式通风机№.36型n=375r/min Z1=14 Z2=14KZS矿用轴流式通风机43. KZS-18矿用轴流式通风机n=100r/min Z1=12 Z2=1244. KZS-18矿用轴流式通风机n=1000r/min Z1=12 Z2=645. KZS-18矿用轴流式通风机n=750r/min46. KZS-21矿用轴流式通风机n=750r/min47. KZS-24矿用轴流式通风机48. KZS-28矿用轴流式通风机49. KZS-30矿用轴流式通风机50. AGF系列矿井轴流式通风机。
