双三极管多谐振荡器电路工作原理(内容清晰)
多谐振荡器电路的工作原理
多谐振荡器电路的工作原理
答案：
多谐振荡器是一种自激振荡电路，它能够产生矩形波，也称为方波发生器。
这种电路的工作原理基于深度正反馈和阻容耦合，通过使两个电子器件（如晶体管）交替导通与截止，从而自激产生方波输出。
多谐振荡器没有稳态，只有两个瞬态状态，这些状态由电路自行转换，无需外加输入信号。
当电源接通后，电路就能自动地产生矩形脉冲，这些脉冲含有丰富的高次谐波分量。
多谐振荡器的基本结构包括放大器、反馈网络和滤波器等部分。
当放大器的输出信号通过反馈网络返回到输入端口时，在适当条件下会发生自激振荡，并在滤波器的作用下产生多个频率的振荡信号。
此外，多谐振荡器的输出波形近似于方波，因此也称之为方波发生器。
由于方波是由许多不同频率的正弦波所组成，因此得名“多谐”。
在具体的工作过程中，例如在简易电子琴电路中，接通电源瞬间，电容C1来不及充电，其两端电压为低电平。
这时，电源通过R1对电容C1充电，使电压按指数规律上升。
当电压上升到一定值时，电路进入第一暂稳态。
随后，电容C1通过电阻R2和放电管放电，电路进入第二暂稳态。
这个过程不断重复，电路在两个暂稳态之间来回翻转，输出矩形波。
多谐振荡器的振荡频率取决于电阻和电容的数值。
电阻与电容的乘积越大，电容放电时间越长，振荡频率越低；反之，振荡频率会变高。
这种电路在脉冲技术中有着广泛的应用，如数字计算、信息传输和系统测试等。
三极管的高频震荡工作原理
三极管的高频震荡工作原理三极管的高频震荡工作原理如下：高频震荡是指在中频范围以上，频率通常在几百千赫兹到几千兆赫兹之间的电子振荡。
三极管作为一种重要的电子元件，在高频电路中起着重要的作用。
了解三极管的高频震荡工作原理对于设计和调试高频电路是非常关键的。
三极管的高频震荡工作原理涉及到它的结构、特性以及外部反馈等因素。
下面将从三个方面对高频震荡的工作原理进行详细解释。
1. 三极管的结构特点三极管由P型半导体（基区）、N型半导体（发射区）和P型半导体（集电区）组成。
其中，基区被称为控制极，发射区被称为发射极，集电区被称为集电极。
三极管的基区控制电流，通过基极电流的变化来控制发射极电流和集电极电流。
2. 三极管的工作特性在正常工作条件下，三极管中存在两个工作区域：放大区和截止区。
放大区：当基极电流在一定范围内变化时，发射极电流和集电极电流都会响应变化，形成放大作用。
截止区：当基极电流较小或为零时，发射极电流和集电极电流都很小，三极管不起放大作用。
3. 三极管的高频震荡原理三极管的高频震荡是通过有效地调节电压和电流来实现的。
当三极管处于放大区时，根据KVL（基尔霍夫电压定律），电压从基极沿着发射极到达地，同时通过集电极到达地。
在这种情况下，如果外部电路提供足够的正向反馈，电压和电流将在整个电路中发生剧烈的变化。
具体地说，在高频震荡中，三极管的基极电阻由于外电路的作用而变得负阻抗。
这导致电路出现了正反馈，使得电流和电压在电路中产生振荡。
因此，高频震荡可以看作是一个正反馈调节过程。
高频震荡的频率取决于电路的固有特性，例如电容和电感等元件值。
电容和电感可以形成频率选择性形成振荡回路，从而限制振荡频率。
总结起来，通过合理调节电压和电流、提供适当的正反馈和使用合适的频率选择元件，三极管可以工作在高频震荡状态。
高频震荡在电子通信、雷达、无线电等领域有着广泛的应用，因此对于掌握三极管的高频震荡工作原理具有重要的意义。
三极管无稳态多谐振荡器电路_[总结]
![三极管无稳态多谐振荡器电路_[总结]](https://img.taocdn.com/s3/m/b8d808edf71fb7360b4c2e3f5727a5e9856a2766.png)
三极管无稳态多谐振荡器电路此电路之输出并不会固定在某一稳定状态，其输出会在两个稳态(饱和或截止)之间交替变换，因此输出波形似近一方波。
如图2即为无稳态多谐震荡器电路，图中两个三极管Q1、Q2在“Q1饱和／Q2截止”和“Q1截止／Q2饱和”，二种状态周期性的互换，其工作原理如下：图2(1)如图3当VCC接上瞬间，Q1、Q2分别由RB1、RB2获得正向偏压，同时C1、C2亦分别经RC1、RC2充电。
图3 当VCC通电瞬间(2)由于Q1、Q2的特性无法百分之百相同，假设某一三极管Q1之电流增益比另一个三极管Q2高，则Q1会比Q2先进入饱和(ON)状态，而当Q1饱和时，C2由Q1 CE极经VCC、RB2放电，在Q2 BE极形成一逆向偏压，促使Q2截止Q1导通，由于c、e极之间此时是通的，所以c极处电位接近于负极（我们的图中是接地，就是接近于0V），由于电容C2的耦合作用，Q2基极电压接近于负极→不会产生基极电流，即Ib=0A→则Q1 e、c 之间断开（开关作用）同时C1经Rc2及Q1的BE极于短时间内完成充电至VCC，如图4所示。
图4 C2放电，C1充电回路(3)Q1 ON、Q2 OFF的情形并不是稳定的，当C2放电完后(T2=0.7 RB2 C。
C2由VCC经RB2、Q1C-E极反向充电，当充到0.7V时，此时Q2获得偏压而进入饱和(ON)，C1由Q2 CE极，Vcc、RB1放电，同样地，造成Q1 BE极逆偏压。
Q1截止(OFF)，C2经RC1及Q2B-E极于短时间充至图5 C1放电，C2充电回路(4)同理，C1放完电后(T=0.7 RB2 C1秒)，Q1经RB1获得偏压而导通，Q2 OFF如此反覆循环下去。
如图6所示波形。
周期 T=T1+T2=0.7 RB1 C1+0.7 RB2 C2若 RB1= RB2=RB 、 C2=C1=C则 T=1.4RBC f=图6如果将RC1、RC2换成两个发光二极管，发光二极管一亮一暗，不断交替。
多谐振荡器的工作原理
多谐振荡器的工作原理
多谐振荡器是一种产生多个频率可调、相位差准确的周期信号的电路。
它的工作原理主要由运放、反馈电阻、反馈电容和振荡电感等元件构成。
首先，将正反馈网络与运放连接，通过运放的放大作用，产生一个输出信号。
这个输出信号经过反馈网络返回到运放的负输入端，形成一个反馈回路。
反馈网络由电阻和电容组成。
当输出信号穿过电容，电容充电或放电，改变电荷量，从而改变电容的电压。
当电荷量达到一定程度时，电容放电到一定程度，电压开始增加。
当电压增加到达一定阈值时，电容再次开始充电，并循环此过程，形成一个周期和谐振动。
为了实现多频率可调，引入多个反馈网络，每个反馈网络的电容或电阻值不同，使得每个网络的谐振频率不同。
通过调节每个反馈网络的参数，可以改变谐振频率。
同时，引入可变电阻，可以调节整体的增益和相位差。
当系统稳定后，正反馈网络将提供一个特定频率的输出信号，并将其送回反馈回路，使其振荡。
多谐振荡器通过合理设计反馈网络和调节参数，可以产生多种频率可调、相位差准确的信号，广泛应用于通信、音频设备等领域。
多谐振荡器电路
多谐振荡器电路
多谐振荡器电路是一种能够产生多个频率输出的电路。
它由一个集成
电路、一个电容和多个电阻组成。
在这个电路中，集成电路被用作反
馈放大器，而电容和电阻则是为了调整输出频率而存在的。
多谐振荡器的工作原理是基于反馈原理的。
当信号从集成电路输入时，它会被放大并送回到输入端口，形成一个闭环反馈。
这种反馈会导致
输出信号产生振荡，并且其频率由电容和电阻的值决定。
在多谐振荡器中，有两个主要参数需要考虑：共模增益和带宽。
共模
增益是指当输入信号与地面相连时，输出信号的增益程度。
带宽则是
指输出信号能够覆盖的频率范围。
为了实现多个频率输出，可以使用两种不同类型的多谐振荡器：串联
型和并联型。
串联型多谐振荡器使用一个共同的集成电路来产生不同
频率的输出。
每个输出都通过不同的RC网络进行滤波以消除其他频率的干扰。
而并联型多谐振荡器则使用多个独立的集成电路来产生不同
频率的输出。
每个输出都通过独立的RC网络进行滤波，以消除其他频率的干扰。
无论是串联型还是并联型多谐振荡器，其设计和调整都需要一定的技
术知识和经验。
在实际应用中，多谐振荡器电路可以用于信号发生器、音响设备、无线电通信等领域。
总之，多谐振荡器电路是一种非常实用的电路，可以产生多个频率输出，并且可以应用于各种不同领域。
了解其工作原理和设计方法对于
电子工程师来说非常重要。

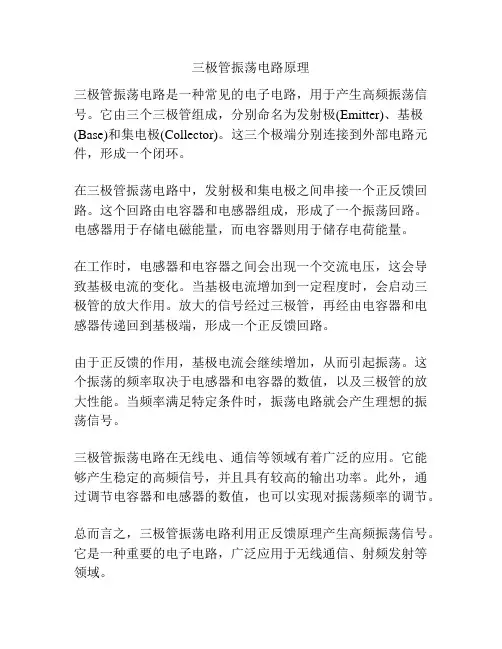

三极管振荡电路原理
三极管振荡电路原理
三极管振荡电路是一种常见的电子电路，用于产生高频振荡信号。
它由三个三极管组成，分别命名为发射极(Emitter)、基极(Base)和集电极(Collector)。
这三个极端分别连接到外部电路元件，形成一个闭环。
在三极管振荡电路中，发射极和集电极之间串接一个正反馈回路。
这个回路由电容器和电感器组成，形成了一个振荡回路。
电感器用于存储电磁能量，而电容器则用于储存电荷能量。
在工作时，电感器和电容器之间会出现一个交流电压，这会导致基极电流的变化。
当基极电流增加到一定程度时，会启动三极管的放大作用。
放大的信号经过三极管，再经由电容器和电感器传递回到基极端，形成一个正反馈回路。
由于正反馈的作用，基极电流会继续增加，从而引起振荡。
这个振荡的频率取决于电感器和电容器的数值，以及三极管的放大性能。
当频率满足特定条件时，振荡电路就会产生理想的振荡信号。
三极管振荡电路在无线电、通信等领域有着广泛的应用。
它能够产生稳定的高频信号，并且具有较高的输出功率。
此外，通过调节电容器和电感器的数值，也可以实现对振荡频率的调节。
总而言之，三极管振荡电路利用正反馈原理产生高频振荡信号。
它是一种重要的电子电路，广泛应用于无线通信、射频发射等领域。
三极管结构工作原理
三极管结构工作原理
三极管是一种电子元件，它在电路中起着放大、开关、振荡等作用。
它的基本结构和工作原理如下：
三极管由三个半导体组成，包括两个N型和一个P型半导体，中间是P型
半导体，两侧是两个N型半导体。
这个结构形成了两个PN结，即集电极-
基极结和发射极-基极结。
三极管的主要工作原理是，当加在发射极和基极之间的电压超过开启电压时，PN结将产生空穴和电子，这些电子和空穴将在空间电荷区中聚集，形成基
极电流。
由于集电极-基极结正向偏置，大量的电子将从基极注入到集电极，形成集电极电流。
同时，部分电子与集电极中的空穴复合，形成集电极-发
射极电流。
这就是三极管的工作原理。
三极管的工作原理是通过控制基极电流来控制集电极电流和发射极电流，实现电流的放大作用。
在放大电路中，三极管起到了将微弱的电信号放大成较强的信号的作用。
同时，三极管还可以用来实现信号的开关、振荡等操作。
总之，三极管的工作原理是通过控制基极电流来实现集电极电流和发射极电流的控制，从而实现电流的放大作用。
门电路构成的多谐振荡器电路工作原理说明
门电路构成的多谐振荡器电路工作原理说明多谐振荡器电路是一种能够产生多种频率振荡信号的电路，通常由一个门电路和若干个RC网络组成。
门电路是整个多谐振荡器电路的关键部分，它的输入端与RC网络连接，输出端则反馈给RC网络。
多谐振荡器电路采用门电路作为基础振荡单元，主要包括反相器、非反相器和Schmitt触发器等。
它们的共同特点是具有高增益和非线性特性，能够产生正弦波、方波和尖峰波等各种复杂波形。
在多谐振荡器电路中，RC网络的作用是提供反馈路径和频率选择，通常由电容器和电阻器组成。
当振荡器开始工作时，输入信号经门电路放大后进入RC网络，一部分信号经反馈回到门电路输入端，形成正反馈，增强了输出信号的幅度。
以反相器为例，它由门电路和RC网络组成。
当门电路输入信号为低电平时，反相器输出高电平；当输入信号为高电平时，反相器输出低电平。
这种输出与输入信号相反的特性符合反相器的命名。
在多谐振荡器电路中，RC网络起到频率选择的作用。
通过改变RC网络的值，可以调整振荡器输出信号的频率。
电容器的值越大，输出频率越低；电阻器的值越大，输出频率越高。
因此，可以根据需要调整RC网络的值，以实现不同频率振荡信号的产生。
多谐振荡器电路的工作原理可以总结为以下几个步骤：1.初始条件：将门电路和RC网络连接起来，设置适当的电源供电。
2.输入信号：将所需的输入信号接入门电路的输入端。
3.放大与反馈：输入信号经过门电路放大后，进一步经过RC网络的反馈回到门电路输入端，形成正反馈，增强了输出信号的幅度。
4.频率选择：通过改变RC网络的值，调整振荡器的输出频率。
增大电容器的值可以降低输出频率，增大电阻器的值可以提高输出频率。
5.输出信号：振荡器根据门电路的特性产生多种振荡信号，如正弦波、方波和尖峰波等。
通过以上步骤，多谐振荡器电路能够产生多种频率的振荡信号，并可以通过调整RC网络中元件的值来实现频率调节。
这种振荡器电路可以应用于许多领域，如通信、音频和振动传感器等。
频闪电路原理
无稳态多谐振荡器是一种简单的振荡电路。
它不需要外加激励信号就便能连续地、周期性地自行产生矩形脉冲.该脉冲是由基波和多次谐波构成，因此称为多谐振荡器电路。
多谐振荡器可以由三极管构成，也可以用555或者通用门电路等来构成。
用两只三极管组成的多谐振荡器，通常叫做三极管无稳态多谐振荡器。
在本例中我们将用两只三极管制作一个多谐振荡器，并用它驱动两只不同颜色的发光二极管。
在制作完成时，我们能看到两只发光二极管交替点亮，并且我们可以通过调整电路的参数来调整发光管点亮的时间。
三极管多谐振荡器的电路原理图：下面我们将简要分析该电路的工作原理：上图所示为结型晶体管自激或称无稳态多谐振荡器电路。
它基本上是由两级R C藕合放大器组成，其中每一级的输出藕合到另一级的输入。
各级交替地导通和截止，每次只有一级是导通的。
从电路结构上看，自微多谐振荡器与两级R c正弦振荡器是相似的，但实际上却不同。
正弦振荡器不会进入截止状态．而多谐振荡器却会进入截止状态。
这是借助于R c耦合网络较长的时间常数来控制的。
尽管在时间上是交替的，可是这两级产生的都是矩形波输出。
所以多谐振荡器的输出可取自任何一级。
电路上电时，Vcc加到电路，由于两只三极管都是正向偏置的故他们处于导通状态，此外，还为藕合电容器Cl和C2充电到近于Vcc电压。
充电的路径是由接地点经过晶体管基极，又通过电容器而至Vcc电源。
还有些充电电流是经过R1和R2的，从而导致正电压加在基极上，使晶体管导电量更大，因而使两级的集电极电压下降。
两只晶体管不会是完全相同的，因此，即使两级用的是相同型号的晶体管和用相同的元件值，一个晶体管也会比另一个起始导电量稍微大些。
假定Ql的导电量稍大些，由于Ql的电流大，它的集电集电压下降就要比Q2的快些。
结果，被通过电阻器R2放电的电容器C2藕台到Q2基极的电压就要比由C1和Rl藕合到Ql基极的电压负值更大些。
这就使得Q2的导电量减少，而它的集电极电压则相应地增高了。
振荡器应用——精选推荐
多谐振荡器：多谐振荡器一般以三极管或集成块为主要元件来构成，而本例所介绍的多谐振荡器以可控硅为主控元件，它可以直接带动容量比较大的负载。
7电路如下图，其工作原理与三极管多谐振荡器类似。
设通电时SCR1先导通，因C1两端电压不能突变，使A点电位接近零伏，SCR2无触发电压而截止。
随后电源通过R1、SCR1对C1充电，使A点电位逐渐升高，U A达到一定幅值时，通过D2触发SCR2。
SCR2导通后，C1两端电压又通过D2、SCR2的控制极、阴极加到SCR1的阳极放阴极上，使SCR1承受反压而关断。
此后，电容C2又象C1那样充、放电，使SCR2又截止，SCR2重新导通，两组彩灯交替点亮。
自激多谐振荡器-自激多谐振荡器自激多谐振荡器-正文一种阻容耦合式的矩形波发生器，简称多谐振荡器。
它因振荡波形中含有丰富的谐波而得名。
在习惯上，人们只将阻容耦合式的矩形波发生器称为多谐振荡器，而把采用变压器耦合的强反馈振荡器称为间歇振荡器。
多谐振荡器无须外界触发即能直接产生矩形波，电路也较简单，所以在脉冲和数字系统中得到广泛的应用。
这种振荡电路之所以能产生矩形波，主要是因为：①电路中有很强的正反馈，各极电压能快速变化并使晶体管进入较深的截止或饱和状态；②电路中一般没有选择性很强的谐波滤除电路（或至少在输出端上没有），输出信号中谐波成分十分丰富。
传统的多谐振荡器是由两级倒相放大器经电阻电容耦合并连接成正反馈环路构成（见图）。
它的工作过程与单稳态触发器相似（见触发器），所不同的是多谐振荡器的两个状态都是准稳态，因而不需要任何外加触发脉冲便能不停地产生矩形波。
图中的两组耦合元件R1C1和R2C2分别决定一个周期内两个矩形波的宽度。
在集成电路出现后，也可用两个反相器来代替图中的两级晶体管倒相放大器或用专用单片电路来构成。
自激多谐振荡器多谐振荡器的主要缺点是频率稳定性很差。
一种解决办法是引入石英晶体谐振器进行稳频。
另外一个缺点是受晶体管饱和和寄生参量的影响工作频率不高。
（完整版）双三极管多谐振荡器电路工作原理
（完整版）双三极管多谐振荡器电路工作原理双三极管多谐振荡器电路工作原理双三极管多谐振荡器电路工作原理多谐振荡器电路是一种矩形波产生电路.这种电路不需要外加触发信号,便能连续地, 周期性地自行产生矩形脉冲.该脉冲是由基波和多次谐波构成,因此称为多谐振荡器电路. 电路结构1.路图2.把双稳态触发器电路的两支电阻耦合支路改为电容耦合支路.那么电路就没有稳定状态,而成为无稳电路3.开机:由于电路参数的微小差异,和正反馈使一支管子饱和另一支截止.出现一个暂稳态.设Q1饱和,Q2截止.工作原理正反馈: Q1饱和瞬间,VC1由+VCC 突变到接近于零,迫使Q2的基极电位VB2瞬间下降到接近—VCC,于是Q2可靠截止.注：为什么Q2的基极产生负压，因为Q1导通使Q1 集电极的电压瞬间接近于零，电容C1的正极也接近于零，由于电容两边电压不能突变使得电容的负端为—VCC。
2.第一个暂稳态:C1放电:C2充电:3.翻转:当VB2随着C1放电而升高到+0.5V时,Q2开始导通,通过正反馈使Q1截止,Q2饱和. 正反馈:4.第二个暂稳态:C2放电:C1充电:5.不断循环往复,便形成了自激振荡6.振荡周期: T=T1+T2=0.7(R2*C1+R1*C2)=1.4R2*C7.振荡频率: F=1/T=0.7/R2*C8..波形的改善: 可以同单稳态电路,采用校正二极管电路下面我们来做一个实验：如图振荡周期: T=1.4R2*C=1.4*10000Ω*0.00001F=0.14s=140ms 此图利用Multisim仿真软件去求出时间与实际的偏差数据测量图：此图测量了Q2的基极和集电极极，集电极的波形相当于图的矩形波，基极波形相当于图的锯齿波。
波形图：根据测量图可知震荡周期为：146ms 根据公式计算得的时间为：140 ms 误差是有的，木有百分百准确。
多谐振荡器实训实验报告.doc
科学技术学院SCIENCE & TECHNOLOGY COLLEGE OFNANCHANG UNIVERSITY《工程训练》报告REPORT ON ENGINEERING TRAINING题目多谐振荡电路实训报告学科部、系：信息学科部、电子系专业班级：电子信息工程111班学号：学生姓名：指导教师：起讫日期：2012.10.22—2012.10.26摘要本次实训为无稳态多谐振荡器，它是一种简单的振荡电路。
它不需要外加激励信号就便能连续地、周期性地自行产生矩形脉冲.该脉冲是由基波和多次谐波构成，因此称为多谐振荡器电路。
多谐振荡器可以由三极管构成，也可以用555或者通用门电路等来构成。
用两只三极管组成的多谐振荡器，通常叫做三极管无稳态多谐振荡器。
此次是三极管多谐振荡电路以及555时基多谐振荡电路的实训。
在本此实训中我们将用两只三极管制作一个多谐振荡器，并用它驱动两只不同颜色的发光二极管。
在制作完成时，我们能看到两只发光二极管交替点亮，并且我们可以通过调整电路的参数来调整发光管点亮的时间。
555定时器是一种中规模集成电路，它使用灵活、方便，被广泛用于脉冲的产生、整形、定时和延迟电路中。
文中介绍了555定时器及其逻辑功能，以及由其构成的多谐振荡器的工作原理，介绍555定时器的内部结构及其原理。
通过制作555多谐振荡电路进一步了解其用途。
关键词：三极管，555定时器，多谐振荡电路目录第一章多谐振荡电路简介及工程实训的目的--------------------------1 1．1多谐振荡电路简介----------------------------------------11.2工程实训的目的-------------------------------------------1第二章双三极管多谐振荡电路原理及内容----------------------------12.1双三极管多谐振荡器工作原理-------------------------------12.2 实训器材------------------------------------------------22.3 实训方法和步骤------------------------------------------2第三章 555多谐振荡电路原理及内容---------------------------------33.1 555定时器的内部原理------------------------------------33.2 实训器材------------------------------------------------53.3实训方法和步骤-------------------------------------------5第四章性能测试与分析--------------------------------------------54.1检测电路板的焊接及元器件的安插---------------------------54.2 电路测试与分析-----------------------------------------6心得与体会--------------------------------------------------------6参考文献----------------------------------------------------------6第一章多谐振荡器简介及工程实训目的1.1多谐振荡器简介多谐振荡器是一种能产生矩形波的自激振荡器，也称矩形发生器。
多谐振荡器的工作原理
多谐振荡器的工作原理多谐振荡器是一种能够产生多种频率振荡信号的电路，它在许多电子设备中都有着广泛的应用，比如无线电、通信系统、音频设备等。
它的工作原理主要基于电容和电感的相互作用，通过合理的设计和参数选择，可以实现不同频率的振荡输出。
本文将详细介绍多谐振荡器的工作原理，希望能够帮助读者更好地理解这一电路的运行机制。
多谐振荡器的核心部件是由电容和电感构成的谐振回路，它能够在特定频率下产生稳定的振荡信号。
在多谐振荡器中，电容和电感的数值会影响振荡器的频率，因此在设计电路时需要精确计算和选择合适的元件参数。
此外，多谐振荡器还需要一个放大器来提供正反馈，以维持振荡的稳定性。
在多谐振荡器中，电容和电感会不断地储存和释放能量，从而产生周期性的振荡。
当振荡器处于稳定工作状态时，电容和电感之间的能量转换达到动态平衡，振荡信号的幅值和频率都能够保持稳定。
这种稳定的振荡信号可以被用于调制解调、频率合成、信号发生等多种电子应用中。
多谐振荡器的工作原理可以通过数学模型和电路分析来进行深入理解。
在电路分析中，可以采用传输线理论、微分方程模型等方法来描述多谐振荡器的动态特性。
通过分析电路的频率响应和稳定性条件，可以得出多谐振荡器工作的基本原理和特性。
除了电路分析，多谐振荡器的工作原理还可以通过实验验证来加深理解。
通过改变电容和电感的数值，观察振荡器的频率变化和波形特性，可以直观地了解电路参数对振荡器性能的影响。
通过实验验证，可以更加直观地理解多谐振荡器的工作原理，为电子电路的设计和应用提供重要的参考依据。
总的来说，多谐振荡器是一种重要的电子电路，它能够产生多种频率的稳定振荡信号，在无线通信、音频处理等领域都有着重要的应用。
通过深入理解多谐振荡器的工作原理，可以更好地设计和应用这一电路，为电子技术的发展和应用提供重要支持。
希望本文能够帮助读者更好地理解多谐振荡器的工作原理，为相关领域的研究和应用提供有益的参考。
多谐振荡器原理与电路分析
OPA組成無穩態多諧振盪器(4)
•由於VO為負飽和電壓，所以電容器 開始經由R向OPA之輸出端放電 （亦可稱為逆向充電）； •當電容電壓VC較V+(=VL)為低（負） 的電壓時，VO即又迅速轉變為正飽和 電壓。 •如此週而復始。
多谐振荡器原理与电路分析
OPA組成無穩態多諧振盪器的波形
多谐振荡器原理与电路分析
此時IC1＞IC2→VC1＜VC2→VB1＞VB2→IB1＞ IB2→IC1＞IC2
如此循環下去，終會讓電晶體Q1飽和， VCE1≒0V、電晶體Q2 截止VCE1≒VCC
多谐振荡器原理与电路分析
無穩態多諧振盪器原理說明(3-1)
當電源接上時(1)
多谐振荡器原理与电路分析
無穩態多諧振盪器原理說明(3-2)
OPA組成無穩態多諧振盪器的公式
多谐振荡器原理与电路分析
史密特觸發閘組成 無穩態多諧振盪器
數位IC 式的無 穩態(1)
多谐振荡器原理与电路分析
史密特觸發閘組成 無穩態多諧振盪器(1)
1. 當剛接上電源時，由於電容器C沒有充 電，所以VC=0V，故VO=VOH。
2. 輸出電壓（VOH）經R向C充電，電容電 壓VC逐漸上升，當VC＞VU， 輸出轉態為VOL
多谐振荡器原理与电路分析
OPA組成無穩態多諧振盪器(1)
OPA與R1、R2 組成史密特觸發器 （R1與R2形成正回授網路） 負回授網路則由R、C分壓所組成
多谐振荡器原理与电路分析
OPA組成無穩態多諧振盪器(2)
剛接上電源時，電容器C未充 電，所以OPA之反相輸入端電壓 V-=VC=0V，故輸出電壓VO為正 飽和電壓；此時輸出電壓經R開 始C充電。
•而電容器CB2上的電壓會經過 •電晶體Q1、電源VCC與RB2向CB2做逆向充電， •此時 VB2↑→IB2↑→IC2↑→VC2↓→VB1↓→IB1↓→ IC1↓→VC1↑→VB2↑， •如此循環下去，經過T1秒之後
多谐振荡器闪烁灯工作原理
多谐振荡器闪烁灯工作原理多谐振荡器闪烁灯是一种常见的电子器件，它可以产生快速闪烁的光效果，广泛应用于装饰、信号指示和节奏灯等领域。
它的工作原理涉及到多谐振荡器和LED灯的结合，通过合理的电路设计和频率调节，实现快速闪烁的效果。
接下来我们将详细介绍多谐振荡器闪烁灯的工作原理和相关知识。
一、多谐振荡器的原理多谐振荡器是一种能够产生多个频率信号的振荡器，它通常由多个谐振回路和反馈网络构成。
在多谐振荡器中，通过合理的设计可以实现多频率信号的产生，这对于闪烁灯的效果产生了至关重要的作用。
多谐振荡器的工作原理如下：多谐振荡器的反馈网络能够提供多个谐振回路，这些谐振回路可以产生不同频率的振荡信号；通过适当的电路设计和元器件参数选择，可以使不同频率的振荡信号相互耦合，最终得到多频率信号的输出。
这种工作原理非常适合实现闪烁灯效果，因为它能够产生多种频率的信号，从而实现灯光的快速闪烁。
二、多谐振荡器闪烁灯的电路设计多谐振荡器闪烁灯的电路设计包括多谐振荡器电路和LED灯驱动电路两部分。
1. 多谐振荡器电路多谐振荡器电路通常由多个基本振荡器电路组成，每个基本振荡器电路产生一个特定频率的振荡信号。
这些基本振荡器电路通过合理的耦合网络相互连接，从而形成了多谐振荡器。
在多谐振荡器闪烁灯中，频率的选择需要依据LED灯的响应特性和人眼视觉的闪烁效果来确定。
一般来说，频率应选择在几十赫兹到几百赫兹之间，这样可以产生明显的闪烁效果。
2. LED灯驱动电路LED灯驱动电路通常包括LED驱动芯片、功率放大器和LED灯组成。
在多谐振荡器闪烁灯中，LED灯需要根据多谐振荡器的输出信号进行快速开关，从而实现闪烁的效果。
LED驱动芯片负责接收多谐振荡器的信号，并将其转换成适宜的电压和电流驱动LED 灯；功率放大器负责提供足够的功率驱动LED灯，确保LED灯的明亮度和稳定性。
LED灯则根据电路信号的控制进行快速闪烁，产生明显的光效果。
这样，通过合理的多谐振荡器电路和LED灯驱动电路的设计，就可以实现多谐振荡器闪烁灯的工作原理，产生快速闪烁的灯光效果。
三极管组成的多谐振荡器电路图高频振荡器电路图
三极管组成的多谐振荡器电路图高频振荡器电路图
极管互补管多谐振荡电路见图3。
该电路仍然由两级集基阻容耦合的倒相器组成，当电路接通电源时，两管不能马上导通，因为CA、CB的充电路径是：Ec→R2→CA→Rc1;CB的充电路径是：Ec→Rc2→CB→R1.当CA和CB充电到一定数值后，UCA、UCB作为两管基极回路的正向偏置电压，使Ib1、Ib2增加，由于正反馈的作用，很快地使BG1、BG2饱和，这是一种暂稳态。
图、互补多谐振荡电路
饱和一开始，CA经Rb2、BG2的发射结构及电阻Rc1放电(CA放完电后，双被Uc1反向对CA充电，这时，UcA为左正右负)而CB通过Rc2、BG1的的发射结及Rb1放电，随着CA、CB放电过程，Ube1不断增加，而Ube2不断减小，直至两管由饱和退至放大状态，从而引起下列“雪崩”式的正反馈：
结果使BG1、BG2截止，接着CA、CB又进行充电，如此重复。
就可获得如图(b)的输出脉冲波，设电路对称，即CA=CB=C，Rb1=Rb2=Rb,R1=R2=R,Rc1=Rc2=Rc脉冲宽度为：
t1=c(Rb+rbe)In{Ec/[Ubes+(Ec/Rb)Rc]}
t2≈0.7Rc
选择晶体管的β应满足Rb<βRc，根据图(a)电路的参数可算出t1=10毫秒，t2=750毫秒，占空比(t1/t2)=75。
三极管lc串联谐振电路原理
三极管lc串联谐振电路原理小伙伴，今天咱们来唠唠三极管LC串联谐振电路这个超有趣的东西。
咱先来说说LC串联电路本身吧。
你看啊，电感L和电容C就像是两个性格迥异但又能玩到一起的小伙伴。
电感呢，就像是个慢性子，电流想从它这儿通过，它总是不紧不慢的，对电流的变化有点“迟钝”，它会阻碍电流的突然变化。
而电容呢，那可是个急性子，电压一有变化，它就赶紧行动起来，储存或者释放电荷。
当把它们俩串联在一起的时候，就会发生一些奇妙的事情。
在这个LC串联电路里，存在一个特殊的频率，这个频率就是谐振频率。
这个频率就像是它们俩之间的一个小秘密暗号。
当电路中的交流信号频率刚好等于这个谐振频率的时候，就像魔法被触发了一样。
这时候，电感和电容之间的能量交换就达到了一种非常和谐的状态。
电感储存的磁场能量和电容储存的电场能量就像在玩接力赛一样，你传给我，我传给你，而且几乎没有能量损耗在电路中的电阻上。
那三极管在这个电路里是干啥的呢？三极管就像是个超级管理员。
它有三个电极，就像有三只手，能够巧妙地控制电流的走向。
三极管可以放大电流或者电压，在LC串联谐振电路里，它就像是一个助力器。
比如说，当我们输入一个比较小的信号到三极管的基极，三极管就会在它的集电极和发射极之间产生一个放大了的电流或者电压信号。
这个放大后的信号就可以去驱动LC串联电路啦。
想象一下，这个三极管就像一个小魔法师，把一个微弱的信号变得强大起来，然后把这个强大的信号送到LC串联电路这个魔法舞台上。
当这个放大后的信号频率刚好是LC串联电路的谐振频率的时候，哇哦，整个电路就像是开了挂一样。
电路中的电流会变得很大，电压也会有特殊的表现。
在谐振状态下，LC串联电路对这个特定频率的信号呈现出很低的阻抗，就像为这个频率的信号铺了一条超级高速公路，信号可以很顺畅地在电路里跑来跑去。
而且啊，这个电路还有很多好玩的应用呢。
比如说在收音机里，外面有各种各样的无线电信号在空中飞，就像一群叽叽喳喳的小鸟。
多谐振荡电路工作原理
多谐振荡电路工作原理
多谐振荡电路是一种具有多种频率的谐振环路。
它由一个振荡器
以及一系列用于实现特定频率的电子元件组成。
这些元件可以通过改
变电容和/或电阻的数量来实现不同的频率。
多谐振荡电路具有很好的
稳定性和几乎没有外界干扰，因此在无线通讯、测温、激光仪表等方
面得到广泛应用。
多谐振荡电路的工作原理是：首先，在其振荡器的输入端接入输
入信号，然后该信号将被放大到电缆的容量限制，从而形成输出信号。
输出信号将经由电缆传递到下一个元件，如改变电容或电阻，从而使
振荡器再次被激发，最终产生一个能量源，使振荡器能够持续工作，
从而产生多种频率的输出信号。
在实际应用中，多谐振荡电路可以用于产生一种变化的频率信号，以及用于调节信号质量或电平高度的信号源。
例如，多谐振荡电路可
以用于无线电技术，以便实现更高的数据传输速率，同时减少外部干
扰对信号的影响。
它也可以用于激光仪表，用于产生复杂的激光调制
信号，实现高精度测量。
此外，它还可以用于电子测温系统，来实现
更加精确的测温功能。
总之，多谐振荡电路是一种具有多种频率的谐振环路，具有高稳
定性，可用于实现高精度的测量，以及无线通信技术，激光仪表和电
子测温等应用。
多谐振荡器工作原理
多谐振荡器工作原理
多谐振荡器工作原理
一、什么是多谐振荡器
1、介绍：多谐振荡器是一种特殊形式的振荡器，能够驱动大量谐振体
工作，它具有良好的低频响应，低电耗和小尺寸等优点，可以用于许
多应用场景。
2、特点：多谐振荡器具有高谐振率，可以同时驱动多个振荡体；低频
驱动，可以节省能量；小尺寸高度集成，可以有效减少设备体积；低
损耗，不会降低信号质量；高稳定性，可以满足精密测量等要求。
二、多谐振荡器的工作原理
1、电路结构：多谐振荡器由一个电源，一个开关电路，一个或多个振
荡体和一个振荡管组成，每个振荡体分别与开关电路和振荡管有联系。
当开关电路从一个振荡体上连接到另一个振荡体上时，电流就会流过
振荡管，从而使多个振荡体发生振荡。
2、工作模式：在多谐振荡器的工作过程中，当开关电路从一个振荡体
到另一个振荡体并与振荡管相连时，当电源给工作振荡体充电时，振
荡体就会发生振荡，而后，开关电路会切换到另一个振荡体，然后依
次循环，多个振荡体就可以依次振荡。
3、应用领域：多谐振荡器可以广泛应用于医疗设备，飞行控制，电源
设计，汽车电子，通信基站，摄影机和其他扩音系统等。
此外，由于
具有高谐振率、低电耗、低成本和小尺寸等特点，多谐振荡器也可以
用于早期寻源，天文调谐，生物传感器，火警报警，医学实验和激光应用等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

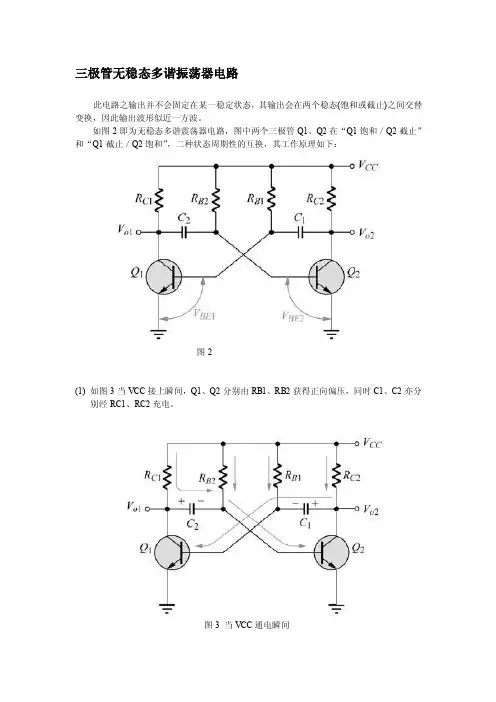

双三极管多谐振荡器电路工作原理
双三极管多谐振荡器电路工作原理
多谐振荡器电路是一种矩形波产生电路.这种电路不需要外加触发信号,便能连续地, 周期性地自行产生矩形脉冲.该脉冲是由基波和多次谐波构成,因此称为多谐振荡器电路.
电路结构
1.路图
2.把双稳态触发器电路的两支电阻耦合支路改为电容耦合支路.那么电路就没有稳定状态,而成为无稳电路
3.开机:由于电路参数的微小差异,和正反馈使一支管子饱和另一支截止.出现一个暂稳态.设Q1饱和,Q2截止.
工作原理
正反馈: Q1饱和瞬间,VC1由+VCC突变到接近于零,迫使Q2的基极电位VB2瞬间下降到接近—VCC,于是Q2可靠截止.
注：为什么Q2的基极产生负压，因为Q1导通使Q1 集电极的电压瞬间接近于零，电容C1的正极也接近于零，由于电容两边电压不能突变使得电容的负端为—VCC。
2.第一个暂稳态:
C1放电:
C2充电:
3.翻转:当VB2随着C1放电而升高到+0.5V时,Q2开始导通,通过正反馈使Q1截止,Q2饱和. 正反馈:
4.第二个暂稳态:
C2放电:
C1充电:
5.不断循环往复,便形成了自激振荡
6.振荡周期: T=T1+T2=0.7(R2*C1+R1*C2)=1.4R2*C
7.振荡频率: F=1/T=0.7/R2*C
8..波形的改善: 可以同单稳态电路,采用校正二极管电路
下面我们来做一个实验：如图
振荡周期: T=1.4R2*C=1.4*10000Ω*0.00001F=0.14s=140ms
此图利用Multisim仿真软件去求出时间与实际的偏差
数据测量图：此图测量了Q2的基极和集电极极，集电极的波形相当于图的矩形波，基极波形相当于图的锯齿波。
波形图：
根据测量图可知震荡周期为：146ms 根据公式计算得的时间为：140 ms 误差是有的，木有百分百准确。
