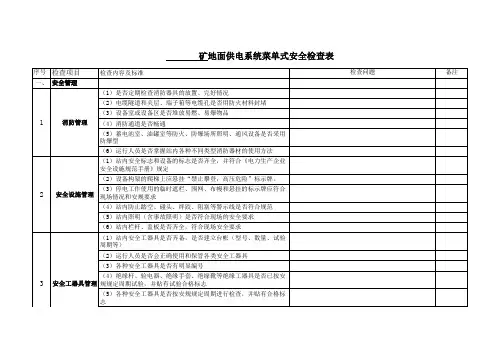

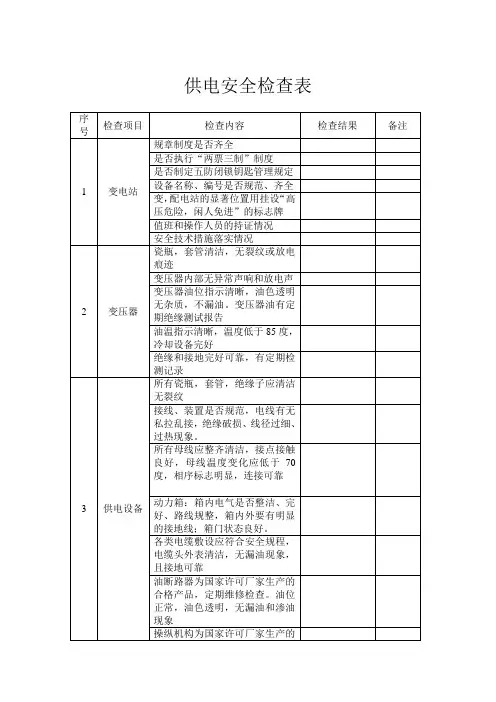

供电系统菜单式安全检查表(新)

存在问题
备注
五
电缆检查
六
高低压开关柜 1、具有“KY”和“MA”标志。
煤矿井下中央变电所及采区变电所菜单式检查表
序号 检查项目 检查内容及标准
2、外壳无变形，无开焊，无锈蚀，托架无严重变形。 3、盘、柜本体及盘、柜内设备各部件安装牢固，电气连接部分连 接可靠，接触良好，柜内无灰尘、无杂物。 4、各盘、柜仪表及指示灯正常，与现行运行方式是否相符。 5、信号回路的信号灯、光子牌、电铃、事故蜂鸣器等应显示准 确，工作可靠；表计指示应正确、清晰。 6、二次回路中的插头、插座应完好无损。 7、柜内绝缘件及端子排等应完整清洁，无裂纹和放电痕迹。盘、 柜永久性接地线应牢固可靠。 8、防误闭锁装置应动作正确可靠；安全隔离板应开启灵活，随手 车的进出而相应动作。 9、盘、柜的接地应牢固良好，装有电器可开闭的门，应以软导线 与接地的金属构架可靠的连接。 10、盘、柜上的各元器件、小母线、端子排等应清晰标明其名称、 编 号，必要时标明其用途及操作位置。 11、开关柜内各设备、元件运行正常，无异声异味，元器件及接头 无发热变色及氧化现象；各连杆销子、转轴应齐全，无松动脱出。 七 高压防爆开关 1、具有“MA”标志和防爆合格证 2、外壳无变形，无开焊，无锈蚀，托架无严重变形。 3、隔爆面表面粗糙度及间隙应符合规定，不用的线嘴应用与法兰 盘厚度相适应的钢垫板封堵。 4、隔爆结合面不得有锈蚀及油漆，应涂防锈油或磷化处理。如有 锈蚀，用棉纱擦净后，留有呈青褐色氧化压铁云状痕迹，用手摸无 感觉者仍算合格。 5、观察窗孔胶封及透明度良好，无破损、无裂纹。 6、螺纹连接件和锁紧件必须齐全、牢固可靠；紧固件螺栓或螺母 不允许用塑料或轻金属材料制造；同一部位的紧固件规格必须一 致；螺母必须拧紧，拧紧后螺栓的螺纹应露出螺母1～3个螺距，不 得在螺母下加多余的垫圈来减少螺栓露出长度。主要连接部位或受 冲击载荷容易松动部位的螺母，必须使用防松螺母或其它防松方法 。弹簧垫圈的紧固程度以压平为合格。 7、进线嘴连接紧固,密封良好,符合防爆性能各项要求。
煤矿井下中央变电所及采区变电所菜单式检查表
序号 检查项目 检查内容及标准
12、继电保护装置分别进行过载、短路、漏电、漏电闭锁、自检功 能试验，保护装置动作灵敏，断路器应可靠分闸，同时显示相对应 的故障指示，并具备故障记忆闭锁功能。必须进行“复位”后，配 电装置方可再进行合闸。具有选择性漏电保护功能。 13、井下照明装置采用具有短路、过载和漏电保护的照明信号综合 保护装置配电，每天对保护进行试验，保护功能有效。 1、接地螺栓符合下列标准： a、电气设备的金属外壳和铠装电缆接线盒的外接地螺栓应齐全完 整。 b、电气设备接线盒应设有内接地螺栓。 c、外接地螺栓直径：容量小于或等于5Kw的不小于M8；容量大于 5Kw至10Kw不小于M10；容量大于10Kw的不小于M12；通讯、信号、 按钮、照明灯等小型电气设备不小于M6。 d、接地螺栓应进行电镀防锈处理。 2、接地线应符合下列规定： a、接主接地极的接地母线其截面积应不小于，镀锌铁线100平方毫 米，扁钢100平方毫米（厚度不小于4毫米），铜线50平方毫米。 b、电气设备外壳同接地母线或局部接地极的联线和电缆接线盒两 端的铠装。其截面积应不小于铜线25平方毫米；扁钢50平方毫米 （厚度不小于4毫米）；镀锌铁线50平方毫米。 3、接地极应符合下列规定： a、主接地极应符合下列规定：主接地极应用耐腐蚀的的钢板制 成，其面积不小于0.75平方米，厚度不小于5毫米。 b、局部接地极应符合下列规定：局部接地极可改置于巷道水沟或 其它就近的潮湿处，设置在水沟的接地极应用面积不小于0.6平方 米，厚度不小于3毫米的钢板或具有同等有效面积的钢管制成，并 平放在水沟深处，可用直径不小于35毫米，长度不小于1.5米的钢 管制成，管上至少钻20个直径不小于5毫米的透眼，并行垂直埋入 地下。 4、所有电气设备的保护接地装置（包括电缆的铠装、铅皮、接地 芯线）和局部接地装置，应与主接地极连接成1个总接地网。 5、严禁串联接地。 十一 监测监控系统 1、系统使用正常，维护到位，运行稳定。 2、实时监测变电所各开关输出线路电压、电流、有功功率、无功 功率、功率因数、电度以及开关分闸/合闸状态等电力参数。
煤矿井下中
检查项目
电源
检查内容及标准
1、应有两回路电源线路，且引自上一级变电所不同母线段；正常 情况下应采用分列运行方式；当任一回路因发生故障停止供电时, 另一回路应能担负全部负荷。 2、两回路供电线路上，不得分接任何负荷。严禁供电线路“T”接 。 3、电源线路严禁装设负荷定量器和自动重合闸装置。 4、双电源进线的采区变电所应设置电源进线开关。 5、当两回路电源同时供电时，母线应分段并设联络开关 1、外观检查 1）橡套电缆护套无明显损伤。不露出芯线绝缘或屏蔽层，无老化 现象。 2）电缆标志牌齐全，改变电缆直径的接线盒两端，拐弯处、分岔 处及沿线200米均应悬挂标志牌，注明电缆编号、电压等级、截面 积、长度、用途等项目。 3）电缆接线盒零部件齐全完整，无锈蚀，密封良好，不渗油。 4）电缆上部无淋水（有淋水处需采取防护措施）。 2、 电缆敷设 1）电缆敷设应符合《煤矿安全规程的规定》。 2）电缆应用吊勾（卡）悬挂，橡套电缆严禁用铁丝悬挂。 3）电缆悬挂整齐、不交叉、不落地，应用适当驰度，在承受意外 重力时能自由坠落。 4）所内引入、引出电缆有穿墙套管，套管固定牢固，并采用不燃 性材料严密封堵 3、 电缆使用 1）不得超负荷运行，接头温度不得超60摄氏度。 2）工作电压与电缆额定电压相符。 3）运行中电缆不应盘成圈或∞变形（屏蔽电缆、采煤机电缆车的 电缆除外）。 4、 电缆联接、绝缘及接地 1）井下使用的电缆一律采用接线盒或电缆联接器联接。 2）接线盒、联接器的额定电压应与电缆使用的电压相符。 3）橡套电缆接头温度不得超过电缆温度。 4）接地装置符合接地完好要求。
存在问题
备注
煤矿井下中央变电所及采区变电所菜单式检查表
序号 检查项目 检查内容及标准
8、接线装置齐全、完整、紧固，导电良好，并符合下列要求： a、绝缘座完整无裂纹； b、接线螺栓和螺母的螺纹无损伤，无放电痕迹，接线零件齐全， 有卡爪、弹簧垫、背帽等； c、接线整齐，无毛刺，卡爪不压绝缘胶皮或其它绝缘物，也不得 压或接触屏蔽层； d、隔爆开关的电源、负荷引入装置，不得颠倒使用。 9、高压隔爆开关闲置的接线嘴应用与线嘴法兰厚度、直径相符的 钢垫板和密封圈封堵压紧。 10、真空断路器真空管无裂纹、点蚀，清洁无污秽，紧固件齐全紧 固、无损坏。 11、绝缘瓷瓶清洁，无油污及灰尘、无裂纹及损伤。 12、采用液晶显示器时：用中文液晶显示器显示漏电、过载、短路 、绝缘监视各种故障信号。以绿色指示灯显示分闸状态；红色指示 灯显示合闸状态。 13、实现两防（防止擅自送电，擅自开盖操作）保证非专用工具不 能解除的联锁功能。 a.配电装置必须具有安全可靠的机械、电气联锁； b.断路器处于合闸状态时，隔离开关不能操作； c. 隔离开关处于合（闸）位置时，箱门不能打开；只有当隔离开 关分闸到位，阻容放电装置可靠接地时，箱门才能打开； d. 箱门处于打开状态，隔离开关不能合闸； e.对弹簧储能合闸机构，在断路器处于合（闸）位置时，不能再进 行合闸操作。 14、电气设备的金属外壳必须设有外接地连接件，并标志接地符 号，按规定进行接地连接。 15、操动机构应有能够反映隔离开关处于分、合位置的指示器，指 示器上标明“分”、“合”字样。隔离小车操作手柄分合标志明显 。 16、设备接线空腔内部须设有专用的内接地连接件，并标志接地符 号，按规定连接接地。 17、继电保护装置分别进行过载、短路、漏电功能试验，保护装置 动作灵敏，断路器应可靠分闸，同时显示相对应的故障指示，并具 备故障记忆闭锁功能。必须进行“复位”后，配电装置方可再进行 合闸。 18、具有选择性漏电保护功能。
煤矿井下中央变电所及采区变电所菜单式检查表
序号
一
检查项目
检查内容及标准
存在问题
备注
二
三
1、变电硐室必须是不燃材料支护或砌碹（锚喷），并设在新鲜风 硐室结构 流内。 2、硐室必须装设向外开的防火铁门。铁门全部敞开时，不得妨碍 运输。铁门上应装设便于关严的通风孔。装有铁门时，门内可加设 向外开的铁栅栏门，但不得妨碍铁门的开闭。 3、由防火门起，5m内巷道应用不燃性材料支护。 4、硐室长度超过6m时必须在两端各设一个出口。 5、井下中央变电所和主要排水泵房的地面标高，应分别比其出口 与井底车场或大巷连接处的底板标高高出0.5m。 6、硐室内的高度和宽度应能满足搬运最大设备外形尺寸的要求。 1、电气设备选型符合国家和行业有关规定及技术政策，选购设备 设备及布置 “三证一标志”及相应资料图纸齐全，防爆设备有防爆合格证。 选用的电气设备必须符合《煤矿安全规程》要求。 2、室内设备台台合格，防爆电气设备（及小型电器）无失爆。开 关内部防潮措施良好。 3、设备与电缆标志牌齐全，填写有型号、规格、容量（长度、整 定值）用途等。 4、设备（电缆）布置排列整齐，设备距墙不得小于0.5m，设备之 间应留出0.8m的通道，如设备不需从两侧及后面工作的，可以不留 间距。 5、带油的电气设备必须设在机电设备硐室内。严禁设集油坑。 1、过流保护整定必须符合实际要求，开关整定值必须有整定表， 保护及安全设 且与标志牌及实际整定三对照，动作电流值每六个月至少校对一次 施 。 2、无压释放装置动作可靠，每六个月校对一次。 3、低压馈电上应装设检漏保护装置，并执行日试验制。 4、接地系统、接地装置的材质、断面、连接以及接地电阻合乎规 定。 5、硐室两头分别设置2~4个合格的电气火灾灭火器和不少于0.2m3 的灭火砂，单个砂箱或砂袋的重量不超过10kg 。 6、有合格的高压绝缘手套、绝缘台或绝缘靴（每半年做一次试 验）。 7、机房（硐室）和电气设备一切可能危及人身安全的祼露带电部 分及转动部位，均需设防护罩、防护栏，并悬挂危险警告标志。
存在问题
备注
煤矿井下中央变电所及采区变电所菜单式检查表
序号
八
检查项目
检查内容及标准
存在问题
