差分多分立功放电路原理图
功放机原理图
功放机原理图

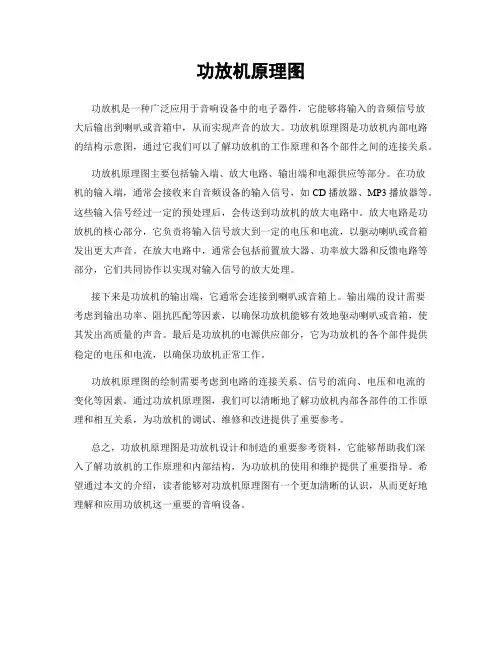

功放机是一种广泛应用于音响设备中的电子器件，它能够将输入的音频信号放
大后输出到喇叭或音箱中，从而实现声音的放大。
功放机原理图是功放机内部电路的结构示意图，通过它我们可以了解功放机的工作原理和各个部件之间的连接关系。
功放机原理图主要包括输入端、放大电路、输出端和电源供应等部分。
在功放
机的输入端，通常会接收来自音频设备的输入信号，如CD播放器、MP3播放器等。
这些输入信号经过一定的预处理后，会传送到功放机的放大电路中。
放大电路是功放机的核心部分，它负责将输入信号放大到一定的电压和电流，以驱动喇叭或音箱发出更大声音。
在放大电路中，通常会包括前置放大器、功率放大器和反馈电路等部分，它们共同协作以实现对输入信号的放大处理。
接下来是功放机的输出端，它通常会连接到喇叭或音箱上。
输出端的设计需要
考虑到输出功率、阻抗匹配等因素，以确保功放机能够有效地驱动喇叭或音箱，使其发出高质量的声音。
最后是功放机的电源供应部分，它为功放机的各个部件提供稳定的电压和电流，以确保功放机正常工作。
功放机原理图的绘制需要考虑到电路的连接关系、信号的流向、电压和电流的
变化等因素。
通过功放机原理图，我们可以清晰地了解功放机内部各部件的工作原理和相互关系，为功放机的调试、维修和改进提供了重要参考。
总之，功放机原理图是功放机设计和制造的重要参考资料，它能够帮助我们深
入了解功放机的工作原理和内部结构，为功放机的使用和维护提供了重要指导。
希望通过本文的介绍，读者能够对功放机原理图有一个更加清晰的认识，从而更好地理解和应用功放机这一重要的音响设备。
差分放大电路的工作原理
差分放大电路的工作原理差分放大电路的工作原理基于差分输入信号的放大和相位逆转。
通过合理设置电路参数和拓扑结构，可以实现对不同频率范围的信号进行差分放大，并在输出端得到符合要求的放大信号。
一、差分放大电路的示意图和基本工作原理差分放大电路一般由两个共模信号输入端和一个差模信号输出端组成。
下图展示了一个基本的差分放大电路示意图。
[image]图1 基本差分放大电路示意图在差分放大电路中，输入端的两个信号V1和V2分别与两个输入电阻R1和R2相连。
两个输入电阻串联在一起，可以看作一种差分输入电路。
输出端的信号Vout与两个电阻R3和R4相连，输出信号的放大程度与这两个电阻的大小有关。
接下来，我们根据差分放大电路的基本示意图，详细介绍其工作原理。
1、差分输入信号差分输入信号是指两个输入端的信号之间的差值。
在实际应用中，这两个输入信号可能是来自传感器、放大器、传输线等。
当这两个信号的接收、传输、处理过程是一致的时候，我们称其为共模信号；反之，称其为差模信号。
差分放大电路能够放大差分输入信号的主要原因在于它能够对共模信号和差模信号分别进行处理，并最终得到差模信号的放大输出。
2、差分放大和相位逆转在差分放大电路中，我们一般会通过一个共源共极型场效应管或者双极晶体管来实现对差分输入信号的放大。
这些放大器的特点是能够将输入信号放大，并将放大后的信号的相位逆转180度。
当输入信号V1和V2同时增大时，放大器会对其进行放大，并通过输出端Vout输出差分放大后的信号。
此时，输出信号与输入信号V1和V2之间的差值是放大的，反之亦然。
这种差分放大和相位逆转的特性使得差分放大电路在抑制共模干扰、增强信号质量等方面有着独特的优势。
二、差分放大电路的主要工作特性差分放大电路相对于单端放大电路具有一些独特的工作特性。
在实际应用中，我们可以通过调节电路参数、选取合适的电路拓扑结构等方法来实现对其工作特性的优化。
1、抑制共模干扰共模干扰是指在传感器、放大器、传输线等系统中，由于接地线、电源线、环境噪声等原因引入的干扰。
功放电路的分解和组合
功放电路的分解与组合绝大多数功率放大器没有图纸资料，无形中增加r维修难度。
笔者根据自己维修实践，总结出功放电路的分解图和拼图方法。
用此方法可根据几个相邻元器件的关系判断足哪一部分的局部电路，将几个局部电路按原理组合起来，就可得到其整机电路图。
目前流行的功率放大器，除采用集成电路功放外，大都采用分立元件构成的OCT．电路，其基本电路由差动输入级、电压放大级、电流放大级(推动级)、功率输出级和保护电路组成。
在具体应用中，有结构简单的基本电路形式，也有增加了辅助电路和补偿电路的复杂电路形式。
下面就各单元电路具体加以介绍。
一、差动输入级图1是最基本的差动(差分)输入级电路，由两个完全对称的单管放大器组合而成，两只三极管的基极分别是正、负信号输入端。
一个输入端作为信号输入用，另一个输入端作为末端反馈用，该电路因能有效地抑制输出端的零点漂移而成为OCL电路的输人门户．其输入级有单差动和双差动之分，草差动电路简洁，双差动对称性好。
从前级送来信号的输入插座找起，通过一个电容和电阻所连接的三极管就是差动输入级，相邻的同型号管子就是差动电路的另一半。
输入端接的是一个管的基极则是单差动，如接着两个管的基极，就是双差动。
为克服电源波动对电路的影响，图2在差动放大器的发射极增加了恒流源。
有的在集电极增加了镜流源；如图3所示．以保证差动两管静态电V 差动输入流的一致性。
图4是既有恒流源又有镜流源的差动输入电路，常用于高档机中。
图5是常见的三种恒流源电路，尤其是图5b 这种利用二极管钳位的方式用得最多，两个二极管将三极管基极稳定在1．4V左右，在电源电压波动时差动级的静态电流保持不变，以提高放大器的稳定性。
图6、7镜流源中两个三极管基极相连，发射极电阻相同，流过两管的电流一样，像照镜子一样确保两只差动管的静态电流一致。
．这两部分电路的识别方法是：差动管两发射极电阻归到一点后所连接的三极管就是恒流源，其明显特点是基极上接有二极管或稳压管；镜流源两管集电极与两个差动管集电极分别相连，它的两个三极管的连接方式较特别，两个基极和一个集电极连在一起。
两款分立元件功放电路图
两款分立元件功放电路图时间:2010-07-04 09:11来源: 作者:山东照明网编辑整理点击:162次核心提示: 分立元件功放虽然制作较为复杂，对理解功率放大原理却有很大帮助，现为两款分立元件功放电原理图，正负双电源OCL电路模式，元件参数均已标出，供电子爱好者制作参考。
１、12管双极型晶体管OCL功率放大电路２、双极型晶体管、场效应晶体管混合OCL功率放大电路分立元件功放虽然制作较为复杂，对理解功率放大原理却有很大帮助，现为两款分立元件功放电原理图，正负双电源OCL电路模式，元件参数均已标出，供电子爱好者制作参考。
１、12管双极型晶体管OCL功率放大电路２、双极型晶体管、场效应晶体管混合OCL功率放大电路本篇文章来源于山东照明网| 原文链接：/html/zhaomingbaike/gongchengtuzhi/20100704/58526.html一、电路说明Q1是激励放大管，它给功率放大输出级以足够的推动信号；R1、RP2是Q1的偏置电阻；R3、D1、RP3串联在Q1集电极电路上，为Q3提供偏置，使其静态时处于微导通状态，以消除交越失真；C3为消振电容，用于消除电路可能产生的自激；Q2、Q3是互补对称推挽功率放大管，组成功率放大输出级；C2、R4组成“自举电路”，R4为限流电阻。
二、电路调试接上3-6V直流电源，调节RP2，使Q2、Q3中点电压为1/2电源电压；调节RP3，使功放输出级静态电流为5-8mA；反复调节RP2、RP3使其两个参数均达到上述值。
三、元件清单四、电路原理图五、组装好的电路成品一款经典的OCL分立元件功放电路实例讲解电路图只给出了后级功放，是笔者曾经开发的一款功放。
电路原理分析：以左声道为例，右声道相同从前级来的左声道信号，经C15到由Q7，Q8组成的差分输入放大器进行电压放大，放大后的信号从Q7的集电极取出，送激励三极管Q12进行激励放大，激励信号从Q12的集电极取出，分两路输出：一路经R13，D4，D3（二极管在导通状态，对在其特性曲线范围内的交流信号阻抗很小）送互补推挽放大电路的下臂PNP复合管基级（Q14基级），当信号为负半周时，复合管导通，输出电流经地，音箱到Q13负电源，信号为正半周时复合管截至；另一路直接送NPN复合管（Q6基级），当信号为正半周时，复合管导通，电流经音箱到地，信号负半周截至；放大后的音频信号由Q5，Q13的发射级输出，推动扬声器发声。
差分电路功放
差分电路功放差分电路功放是一种常用的放大电路，它能够将两个输入信号进行差分运算，并放大输出。
差分电路功放的原理是利用差分对抗共模干扰，增加电路的抗干扰能力，因此在实际应用中应用非常广泛。
差分电路功放的特点是增益高，线性好，输出功率大，因此在音频放大器和视频放大器中得到了广泛的应用。
在音频放大器中，它能够放大微弱的音频信号，使得音频信号能够被扩大到足够大的范围，以便于扬声器的放大；在视频放大器中，它能够放大微弱的视频信号，使得视频信号能够被扩大到足够大的范围，以便于显示设备的显示。
差分电路功放的结构一般分为两个部分，差分输入电路和功率放大电路。
差分输入电路一般由差分对和偏置电路组成，差分对能够对输入信号进行差分运算，而偏置电路则能够使得输入信号的零点偏移量为零。
功率放大电路一般由三级放大电路组成，它能够放大差分输入电路输出的信号，并将其输出到负载上。
差分电路功放的工作原理是利用差分对的差分运算原理。
差分对能够将两个输入信号进行差分运算，并将其差分输出。
这样做的好处是能够消除共模干扰，提高电路的抗干扰能力。
在差分输出信号经过功率放大电路之后，能够得到更大的输出功率，并且线性度也更好。
差分电路功放的应用场景非常广泛，特别是在高保真音频放大器和高清晰视频放大器中应用非常广泛。
在高保真音频放大器中，差分电路功放能够放大微弱的音频信号，使得音频信号能够被扩大到足够大的范围，以便于扬声器的放大；在高清晰视频放大器中，差分电路功放能够放大微弱的视频信号，使得视频信号能够被扩大到足够大的范围，以便于显示设备的显示。
差分电路功放是一种非常重要的放大电路，它能够将两个输入信号进行差分运算，并放大输出。
差分电路功放具有增益高、线性好、输出功率大等特点，因此在音频放大器和视频放大器中得到了广泛的应用。
在实际应用中，差分电路功放的抗干扰能力非常强，因此在噪声环境下使用效果更佳。
差分放大电路原理图
差分放大电路原理图
差分放大电路是一种常见的电路拓扑结构，用于将输入信号放大并增强其差分信号特性。
其原理图如下所示：
（以下仅对元件进行标注，无文字说明）
```
Vi1
│
▼
┌────────┐
┌──────┐ ──►│ │
│ │ ─│ Q1 │
Vi+ ─►│ Vin ├─┐ │ │
│ │ ├─►│ │
└──────┘ │ └────────┘
│ │
┌──────┐ │ │
│ │ ├─► ▼
Vi- ─►│ Vin ├─┐ │
│ │ ┌────────┐
└──────┘ ──►│ │
│ Q2 │
│ │
└────────┘
│
▼
Vo
```
该差分放大电路由两个输入端（Vi+和Vi-）和一个输出端（Vo）组成。
输入信号Vi1经过一个共射放大器Q1放大，而
输入信号Vi2经过一个共射放大器Q2放大，然后两个放大器
输出的信号通过负载电阻连接到输出端Vo。
通过调整输入信
号Vi1和Vi2的电压差异，可以实现对差分信号的放大和增强。
请注意，上述原理图没有标题。
原理图中各元件的具体参数和数值，以及其他详细的性能参数和计算公式等不在此范围内，因此不在原理图中进行说明。
OCL分立式功放电路
一、功能说明在晶体管收、扩音机中，广泛采用推挽功率放大电路，传统的推挽电路总需要输入变压器和输出变压器，这种用变压器耦合的电路存在一些缺点，如：由于变压器铁心的磁化曲线是非线性的，它会使放大电路产生非线性失真；由于变压器的漏磁对电路输入回路、中频回路的寄生耦合，会使整机工作不稳定；特别是由于变压器的存在，严重地影响了电路的频率特性，这是因为变压器绕组的电感量不能做得太大，因此，在低频时感抗较小(XL=ωL)，使低频端增益降低，相反高频部分，由于感抗较大，放大倍数也大，容易产生饱和失真，这样使高、低音都不够丰满。
本实训套件采用典型的OCL电路，它具有稳定性高、频响范围宽、保真度好等优点，电路原理图如下：由于功放的二个声道电路完全对称，因此这里我们只对其中的一路进行说明。
VT2、VT3组成差分输入电路，输入的音频信号经放大后，从VT3的集电极输出，R9、VD1-VD3上的压降为VT4和VT7提供直流偏置电压，用于克服两管的截止失真，音频信号经VT4、VT7预推放大后，具有足够的电流强度，然后送入VT5、VT6完成功率放大，信号正半周时，电流从正电流经VT5流向负载后到地，负半周时电流从地经负载、VT6流向电源负极，整个功程中，VT5、VT6始终处于微导通状态，因此这种功率放大器也叫作甲乙类互补对称功放电路，这种电路由于采用了直接耦合的方式，因此频率特性非常好，制作完成后的样机经输入不同频段正弦波信号后，从输出端的波形看，具有极高的保真度。
与集成电路功放比较，虽然电路复杂些，但对于学习功放电路的初学者及学校教学的角度讲，本套件具有非常好的教学效果，可以让学生提高对OCL电路原理的认识，做出的实物配上音箱后可以欣赏高保真音乐，实现学习电子理论知识兴趣与培养电子制作动手能力两不误之目的。
二、安装与调试说明：本套件从元件数量上来看，初学者可能认为有点难度。
实际上，左、右声道的电路是完全对称的两个电路，另一个就是电源电路。
各类功放原理图及原理介绍
D类功放的原理在音响领域里人们一直坚守着A类功放的阵地。
认为A类功放声音最为清新透明，具有很高的保真度。
但是，A类功放的低效率和高损耗却是它无法克服的先天顽疾。
B 类功放虽然效率提高很多，但实际效率仅为50%左右，在小型便携式音响设备如汽车功放、笔记本电脑音频系统和专业超大功率功放场合，仍感效率偏低不能令人满意。
所以，效率极高的D类功放，因其符合绿色革命的潮流正受着各方面的重视。
由于集成电路技术的发展，原来用分立元件制作的很复杂的调制电路，现在无论在技术上还是在价格上均已不成问题。
而且近年来数字音响技术的发展，人们发现D类功放与数字音响有很多相通之处，进一步显示出D类功放的发展优势。
D类功放是放大元件处于开关工作状态的一种放大模式。
无信号输入时放大器处于截止状态，不耗电。
工作时，靠输入信号让晶体管进入饱和状态，晶体管相当于一个接通的开关，把电源与负载直接接通。
理想晶体管因为没有饱和压降而不耗电，实际上晶体管总会有很小的饱和压降而消耗部分电能。
这种耗电只与管子的特性有关，而与信号输出的大小无关，所以特别有利于超大功率的场合。
在理想情况下，D类功放的效率为100%，B类功放的效率为78.5%，A类功放的效率才50%或25%（按负载方式而定）。
D类功放实际上只具有开关功能，早期仅用于继电器和电机等执行元件的开关控制电路中。
然而，开关功能（也就是产生数字信号的功能）随着数字音频技术研究的不断深入，用与Hi-Fi音频放大的道路却日益畅通。
20世纪60年代，设计人员开始研究D 类功放用于音频的放大技术，70年代Bose公司就开始生产D类汽车功放。
一方面汽车用蓄电池供电需要更高的效率，另一方面空间小无法放入有大散热板结构的功放，两者都希望有D类这样高效的放大器来放大音频信号。
其中关键的一步就是对音频信号的调制。
图1是D类功放的基本结构，可分为三个部分：图１D类功放基本结构第一部分为调制器，最简单的只需用一只运放构成比较器即可完成。
分立件对称差分功放电路
分立件对称差分功放电路下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!分立件对称差分功放电路是一种常见的功放电路拓扑结构，它具有高增益、低噪声等优点，因此在通信、雷达、射频等领域得到广泛应用。
分立元件运算放大器电路工作原理
分立元件运算放大器电路工作原理
运算放大器（Operational Amplifier，简称Op-amp）是一种用于电路设计和信号处理的基本元件。
它是一种高增益、差分输入、单端输出的电子放大器，用于将输入信号放大到一个更高的电压水平。
Op-amp通常被用作反馈放大器、比较器、滤波器等等。
Op-amp的工作原理可以用一个简单的数学模型来描述，其基本性质包括很高的增益、很大的输入阻抗、很小的输出阻抗。
Op-amp的典型运算放大器电路包括一个反馈电阻网络，负反馈将输出信号直接返回到输入端，通过调节输入信号的两个节点之间的电压差实现放大器的功能。
Op-amp的典型工作模式是线性运算，即在输入端的电压信号线性增加时，输出端的电压信号也会以同样的方式增加。
在非线性运算时，输入端的电压信号变化可能会导致输出端的电压信号呈现非线性情况，例如饱和、失真等。
Op-amp在电路设计中有着广泛的应用，常见的电路包括反馈放大器、比较器、积分器、微分器、滤波器等。
其中，反馈放大器是最常见的应用，它通过负反馈网络实现输出信号与输入信号之间的稳定关系，可以实现信号放大、滤波、积分、微分等功能。
Op-amp还具有很多其他优点，例如高输入阻抗、低输出阻抗、低温漂移、高共模抑制比等。
这些特性使得Op-amp在很多应用场合都有着很好的性能表现，因此得
到了广泛的应用。
总的来说，Op-amp是一种功能强大、性能稳定的电子元器件，具有广泛的应用前景。
通过合理地设计Op-amp电路，可以实现很多种不同的功能，满足各种各样的
应用需求。
Op-amp在电子领域具有非常重要的地位，是电路设计师们必不可少的工具。
经典OCL差分功放电路图解
经典OCL差分功放电路图解下图是一个非常经典的OCL差分功放电路，通过这个电路我们来详细分析OCL差分功放各元器件的作用。
看到这个电路图，可能一些刚入门的朋友会有点蒙。
不用怕，现在开始带大家一起来分析这个电路。
方式是从简到难，从框架到细节这样的顺序来讲解电路，先讲框架，然后逐渐加添加电路细节，所以大家要跟上思路。
（一）第一步，尽可能的抽象这个电路图，会等效成什么样子那？（图1 OCL等效电路）对，就是上面这个电路，整个OCL电路可以等效为一个大功率的运放，加上几个电阻电容构成了一个同向放大器，就是这么简单。
为了便于理解，我把等效电路中电阻电容的编号也跟原图中对应起来了，大家看出区别和联系来了吗？所以整个功放的增益怎么算？截止频率怎么算？是不是很简单？什么，你不懂运放？来来来，打开电脑，打开浏览器，调出收狗输入法，输入“清华大学模拟电子技术基础”，先从头看一遍。
如果上面的等效电路你能够看明白，那么这个OCL电路你也就弄明白了，当然，除了一点具体的实现细节还需要跟你讲解一下。
来来来，我们一步步还原上面的完整电路。
（二）实际的运放功率不够大怎么办？你首先想到的是什么？没错，后级加上大功率三极管。
看下图。
（图2 使用图腾柱提高输出功率）如上图，在运放的后级加上一级图腾柱来提高功放的输出功率，什么，你问我为啥后面的两个三极管Q1，Q2叫做图腾柱？呵呵，鬼知道，可能是因为图腾象征着力量吧，这两个三极管给了你力量咯。
眼尖的小伙伴开始抱怨了，亲，你这个电路不科学啊，后面图腾柱的两个基极直接接在一起会有交越失真的幺。
确实会存在交越失真，我们要保证两个三极管时刻处于导通状态，怎么办呐？当然是给两个三极管都提供一个维持导通的偏执电压喽。
看下图。
（三）消除大功率三极管的交越失真（图3 通过添加偏置电压，消除功率三极管的交越失真）这个时候又有人开始吐槽了，加偏置电压我懂，但是为啥加了个三极管Q3来提供偏置那？哈哈，这就要说道这个传说中的倍压电路了。
差分放大器版图设计
一.绪论1.1差分放大器的概述差分放大器(Differential amplifier),是能把两个输入电压的差值加以放大的电路,也称差动放大器。
这是一种零点漂移很小的直接耦合放大器,常用于直流放大。
它可以是平衡(术语“平衡”意味着差分)输入和输出,也可以是单端(非平衡)输入和输出,常用来实现平衡与不平衡电路的相互转换,是各种集成电路的一种基本单元。
由两个参数特性相同的晶体管用直接耦合方式构成的放大器。
若两个输入端上分别输入大小相同且相位相同的信号时,输出为零,从而克服零点漂移。
适于作直流放大器。
差分放大器是一种将两个输入端电压的差以一固定增益放大的电子放大器,有时简称为“差放”。
差分放大器通常被用作功率放大器(简称“功放”)和发射极耦合逻辑电路(ECL, Emitter Coupled Logic) 的输入级。
差分放大器是普通的单端输入放大器的一种推广,只要将差放的一个输入端接地,即可得到单端输入的放大器。
很多系统在差分放大器的一个输入端输入信号,另一个输入端输入反馈信号,从而实现负反馈。
常用于电机或者伺服电机控制,以及信号放大。
在离散电子学中,实现差分放大器的一个常用手段是差动放大,见于多数运算放大器集成电路中的差分电路。
差分放大器可以用晶体三极管(晶体管)或电子管作为它的有源器件。
输出电压u0=u01-u02,是晶体管T1和T2集电极输出电压u01和u02之差。
当T1和T2的输入电压幅度相等但极性相反,即us1=-us2 时,差分放大器的增益Kd(称差模增益)和单管放大器的增益相等,即Kd≈Rc/re,式中Rc=Rc1=Rc2,re是晶体管的射极电阻。
通常re很小,因而Kd较大。
当us1=us2 ,即两输入电压的幅度与极性均相等时,放大器的输出u0应等于零,增益也等于零。
实际放大电路不可能完全对称,因而这时还有一定的增益。
这种增益称为共模增益,记为Kc。
在实际应用中,温度变化和电源电压不稳等因素对放大作用的影响,等效于每个晶体管的输入端产生了一个漂移电压。
功放电路图
功放维修图解目前流行的功率放大器除采用集成电路功放外几乎都是用分立元件构成的OCL电路。
基本电路由差动输入级、电压放大级、电流放大级（推动级）、功率输出级和保护电路组成。
附图A是结构框、图B是实用电路例图，有结构简单的基本电路形式，也有增加了辅助电路和补偿电路的复杂电路形式。
本文把常见的OCL电路分解成几块，从电路的简单原理，常见的电路构成，检查时电路的识别，维修的基本方法逐个进行介绍。
认识了局部电路拼出整个电路图时功放的维修就相对容易多了。
C是电压分布图。
电压测量是功放检修中基本方法，电压分布是以输入端到输出端为0V中轴线，越向上红色越深表示正电压越高，越向下蓝色越深表示负电压越低。
图B这种全对称电路电压也正负对称，是检修测量的主要依据。
一、差动输入级图1是最基本的差动（差分）输入级电路，它由两个完全对称的单管放大器组合而成，两个管的基极分别是正负输入端。
一个输入端作为信号输入用，另一个输入端为反向输入末端负反馈用。
因其能有效地抑制输出端的零点漂移而成为OCL电路的输入门户。
输入级有单差动和双差动之别，单差动电路简洁，双差动对称性好。
从前级送来的信号通过一个电容和电阻所连接的三极管就是差动输入级，相邻的同型号管子就是差动的另一半。
输入端接的是一个管的基极则是单差动，如接着两个管的基极，就是双差动。
为克服电源波动对电路的影响，图2在差动放大器的发射极增加了恒流源。
有的在集电极增加了镜流源如图3，保证了差动两管静态电流的一致性。
图4是既有恒流源又有镜流源的高挡机采用的差动输入电路。
图5、6、7 是常见的三种恒流源电路，尤其是图6这种利用二极管箝位方式用的最多，两个二极管将三极管基极稳定在1.4V左右，在电源电压波动时，差动级的静态电流保持不变，提高了放大器的稳定性。
图8、9镜流源中两个三极管基极相连，发射极电阻相同，流过两管的电流一样，像照镜子一样确保差动两个管的静态电流一致性。
这两部分电路的识别方法是差动管两发射极电阻归到一点后所连接的三极管就是恒流源，它最明显的特点就是基极上接有二极管或稳压管。
专业功放电路图
专业功放电路图贝拉利BEILARLY PM-700专业功放根据贝拉利PM-700功放的实物绘制的一个声道的主功放电路图。
Q1、Q2两只2SC2383构成差分输入级，R8、ZD1、C3组成差分放大器的恒流源。
Q1的基极增加了R3、R4、RP1、D1、D2辅助电路，一是对输入端进行直流钳位，通过调整RP1可对输出中点进行调整；二是对输入的交流信号进行限幅，使输入信号峰峰值被限制在±0.7V以内，防止输入信号过强。
电压放大级Q3、Q4组成第二级差分放大器，Q5、Q6构成集电极负载。
恒压偏置管Q7、Q8两管并联使用，Q8由引线连接安装在散热片上，起到温度补偿作用。
该机每个声道的最大输出功率接近1000W，为保证足够的推动电流，电路设置了两级电流放大。
第一级Q9、Q10使用一对中功率管，两只中功率管b、c极间设有吸收电容C11、Cl2，进行高频相位补偿防止高频自激。
第二级Q11、Q12则使用一对大功率管。
Q11、Q12发射极之间R25、D3将后边七对功率管偏置钳位在很低的水平，上下对管b-e结偏置电压只有±0.3V左右。
实际测量功率管的b-e结电压只有±0.1V，Q11、Q12的b-e结电压只有±0.5V。
这就是该机的电路设计独特之处，末端的低偏置使整机的静态功耗降到最低点。
不追求理论上的高保真，力求使用中不失真的大功率输出和强负荷的经久耐用。
这样的电路设计更适合商业性宣传演出。
一般功放保护电路中只在末级一对功率菅发射极各设置一只取样电阻，可以说是抽选取样。
而该机在每个功率管发射极都设有取样电阻{即R54～R67），任何一只功率管出现过流异常都会使Q27导通，经D8、R70使保护电路启控断开继电器。
上下取样信号分别加在Q27的基极和发射极。
NPN 管一侧有过流现象时发射极电阻压降增加，升高后正电压经过取样电阻加到Q27基极使其导通。
PNP管一侧有过流发生时，将会有负电压加到Q27发射极，也等于抬高其基极电压而导通。
电子管功放电路全集
电子管功放电路全集一．电子管差分放大电路,用的电子管有ECC83 pdf（12AX7）二．前级放大器电源电路图前级放大器电路如图1所示，左右声道完全相同。
它由两级电压放大加阴极输出器组成，V1为第一级电压放大。
现代数码音源CD、DVD的输出电压一般都在2V左右，信号从IN输入，经R1衰减，通过栅极防振电阻R 2加至V1栅极，V1将信号放大，然后从屏极取出放大后的信号电压经C1耦合到下一级。
W1为V1交流负载的一部分，又是V2的栅极回路，同时起着总音量的控制作用。
V2a为第二级电压放大，将放大后的信号电压直接送到V2b栅极，这就叫做直接耦合。
采用直接耦合的V2a 与V2b屏栅电位一致，在静态时足以使V2b管屏流截止而不工作，在动态时由于信号电压的加入，才能使V2b进人工作状态。
这种直接耦合，由于少用了一只耦合电容，不存在信号的电路损耗。
传输效率高，传真度好，减少了低频衰减，有利于改善幅频特性。
V1、V2a阴极电阻R4、R6都未并接旁路电容，有本级电流负反馈作用，能够提高音质、消除失真。
V2b为阴极输出器，把前级放大的音频信号电压从阴极引出，经C2传送给功率放大器。
阴极输出器具有非线性失真小，频率响应宽的特点，它没有放大作用，电压增益小于1，但它有一定的电流输出，有恒压输出特性，带负载能力很强，推动任何纯后级功率放大器从容不迫、轻松自如。
它的输入阻抗高，输出阻抗低，大约才几百欧姆，能和末级功放很好地匹配，即使用较长的信号线传输，也不会造成高频损失，抗干扰能力强，可以提高信噪比，提高音乐的纯度，音质较好。
一台靓声、工作稳定可靠的放大器，离不开优质的电源作保证，特别是前级放大器，对电源的品质要求相当高，不应有交流声和噪声，哪怕只有一丁点儿，经过功率放大后，都会产生可怕的声压级，会严重影响音质。
6922电子管前级放大器图2是前级放大器的电源电路图，高压部分采用晶体二极管作桥式整流，用扼流圈作n型滤波，电子管稳压供电。
分立元件OCL功率放大电路原理分析
分立元件OCL功率放大电路原理分析OCL是英文Output Capacitor Less的缩写，意思是没有输出电容器。
OCL功率放大电路一般采用正、负对称的两组电源供电，电路内部直到负载扬声器全部采用直接耦合，中间无输入、输出变压器（人们将不用输入和输出变压器的功率放大电路称为单端推挽电路），也不需要输出电容器，其好处是通频带宽，信号失真最低。
(1)OCL功率放大器的结构组成功率放大器的结构如图1所示。
OCL功率放大电路分为输入级、激励级、功率输出级三级，此外还有为稳定电路工作而设置的负反馈网络和各种补偿电路，有些还设置有过载保护电路。
图2是一种实际的功放电路，早期一些低档功放机器采用了这一电路。
下面结合该电路来认识一下功率放大器的各组成部分。
1)输入级：输入级主要起缓冲作用。
输入级多采用差分对管放大电路（也有采用运算放大电路的），通常引入一定量的负反馈，增加整个功放电路的稳定性和降低噪声。
差分放大器由两个特性相同的放大电路组成，其左、右两管的参数几乎完全相同。
这种电路具有很高的稳定性，能抑制“零点漂移”，保证输出级中点电压的稳定。
有些功放机器的差动管发射极采用恒流源电路，常见的有二极管和三极管组成的恒流源和两个三极管组成的镜像恒流源。
输入级采用小功率管，工作在甲类状态，静态电流较小。
2)激励级：激励级的作用是给功率输出级提供足够的激励电流及稳定的静态偏压，整个功率放大器的增益主要由这一级提供。
多数功放机的激励级采用单管放大电路，也有少数机器采用差分对管放大电路。
这一级常采用恒流源负载，不仅能得到较高的电源抑制特性，而且具有工作状态稳定、线性好、失真度低等优点。
激励级也是用小功率管，工作在甲类状态。
另外，激励级还要为后一级（功率输出级）提供稳定的偏置电压。
功率输出级的偏置电压电路有多种类型。
最简单的偏置电路是由激励管的集电极负载电阻构成的，其热稳定性和稳压性都比较差；有些功放采用恒压偏置电路，即由多个二极管串联而成的稳压钳位电路，使功率输出级的偏置电压保持稳定；而更多的则是采用带温度补偿的恒压偏置电路，这种偏置电路由一个三极管和几个电阻组成。
各类功放原理图及原理介绍
各类功放原理图及原理介绍各类功放原理图及原理介绍在音响领域里人们一直坚守着A类功放的阵地。
认为A类功放声音最为清新透明，具有很高的保真度。
但是，A类功放的低效率和高损耗却是它无法克服的先天顽疾。
B类功放虽然效率提高很多，但实际效率仅为50%左右，在小型便携式音响设备如汽车功放、笔记本电脑音频系统和专业超大功率功放场合，仍感效率偏低不能令人满意。
所以，效率极高的D类功放，因其符合绿色革命的潮流正受着各方面的重视。
由于集成电路技术的发展，原来用分立元件制作的很复杂的调制电路，现在无论在技术上还是在价格上均已不成问题。
而且近年来数字音响技术的发展，人们发现D类功放与数字音响有很多相通之处，进一步显示出D类功放的发展优势。
D类功放是放大元件处于开关工作状态的一种放大模式。
无信号输入时放大器处于截止状态，不耗电。
工作时，靠输入信号让晶体管进入饱和状态，晶体管相当于一个接通的开关，把电源与负载直接接通。
理想晶体管因为没有饱和压降而不耗电，实际上晶体管总会有很小的饱和压降而消耗部分电能。
这种耗电只与管子的特性有关，而与信号输出的大小无关，所以特别有利于超大功率的场合。
在理想情况下，D类功放的效率为100%，B类功放的效率为78.5%，A类功放的效率才50%或25%（按负载方式而定）。
D类功放实际上只具有开关功能，早期仅用于继电器和电机等执行元件的开关控制电路中。
然而，开关功能（也就是产生数字信号的功能）随着数字音频技术研究的不断深入，用与Hi-Fi音频放大的道路却日益畅通。
20世纪60年代，设计人员开始研究D类功放用于音频的放大技术，70年代Bose公司就开始生产D类汽车功放。
一方面汽车用蓄电池供电需要更高的效率，另一方面空间小无法放入有大散热板结构的功放，两者都希望有D类这样高效的放大器来放大音频信号。
其中关键的一步就是对音频信号的调制。
图1是D类功放的基本结构，可分为三个部分：图1 D类功放基本结构第一部分为调制器，最简单的只需用一只运放构成比较器即可完成。
