初三物理电压 电阻及其解题技巧及练习题(含答案)

合集下载

九年级物理电压 电阻解题技巧分析及练习题(含答案)及解析

九年级物理电压 电阻解题技巧分析及练习题(含答案)及解析

九年级物理电压电阻解题技巧分析及练习题(含答案)及解析一、电压电阻选择题1.如图所示,闭合电键S,灯L亮,一段时间后灯L熄灭。

若电路中只有一处故障,且只发生在灯L或R上。

现用一只规格相同且完好的灯L′替换灯L,正确的判断是()A. 若灯L′亮,则灯L一定断路B. 若灯L′亮,则灯L一定短路C. 若灯L′不亮,则电阻R一定断路D. 若灯L′不亮,则电阻R一定短路【答案】 C【解析】【解答】解:若灯L′亮,说明其它电路是通的,则电阻R肯定完好,故障只能在灯L上,灯L可能是短路或断路,A、B不符合题意;若灯L′不亮,说明电路不通,则故障在电阻R上,考虑到小灯L原先不亮,则故障只能是电阻R断路;C符合题意,D不符合题意。

故答案为:C。

【分析】分析电路图,若用一只规格相同且完好的灯替换:若灯亮,说明是原来的灯断路,其它地方完好,换上新灯泡后能发光;原来的灯短路,其它地方完好,换上新灯泡能发光。

若灯不亮,说明电阻R开路,换上灯也不亮。

2.如图是汽车、摩托车油量表(实际上就是电流表)原理示意图,R′是定值电阻,R是滑动变阻器,则()A. 向油箱里加油时,电流表示数变大B. 燃油消耗下降时,电流表示数变大C. 燃油全部耗尽时,电流表将被烧坏D. 油箱加油过满时,电流表将被烧坏【答案】A【解析】【分析】已知定值电阻和滑动变阻器串联,电流表测量的是电路中的电流,浮子和滑片相连,根据杠杆的原理,浮子上浮时,滑片向下移动,滑动变阻器接入电路的电阻减小,根据公式I=可知,电路中的电流变化.当浮子下浮时,滑片向上移动,滑动变阻器接入电路的电阻增大,根据公式I=可知,电路中的电流变化.【解答】向油箱里加油时,浮子上浮,滑片向下移动,滑动变阻器接入电路的电阻减小,根据公式I=可知,电路中电流增大,电流表示数变大,A正确.燃油消耗下降时,浮子下浮,滑片向上移动,滑动变阻器接入电路的电阻增大,根据公式I=可知,电路中电流变小,电流表示数变小,B错误.燃油全部耗尽时,滑动变阻器接入电路的电阻最大,根据公式I=可知,电路中电流最小,电流表示数最小,C错误.油箱加油过满时,滑动变阻器接入电路的电阻最小,根据公式I=可知,电路中电流最大,电流表示数最大,但还有保护电阻,不至于烧坏电流表,故D错误.故选A.【点评】本题考查欧姆定律的应用和滑动变阻器以及杠杆的应用,关键是能正确分析电路的组成,以及滑片移动时引起的电路中电流的变化情况.这是本题的重点也是难点.3.如图所示的电路,闭合开关S,两灯L1、L2均发光,两电表均有示数。

【物理】九年级物理电压 电阻解题技巧讲解及练习题(含答案)

【物理】九年级物理电压 电阻解题技巧讲解及练习题(含答案)

【物理】九年级物理电压电阻解题技巧讲解及练习题(含答案)一、电压电阻选择题1.如图所示,电源电压保持不变,开关S闭合后,当滑动变阻器R2的滑片P向a移动时,电流表和电压表示数的变化情况是()A. 电流表的示数变大,电压表的示数变大B. 电流表的示数变小,电压表的示数变小C. 电流表的示数变小,电压表的示数变大D. 电流表的示数变大,电压表的示数变小【答案】 A【解析】【解答】解:∵R1和R2串联,电流表测串联电路中的电流;∴在电源电压不变的条件下,当滑动变阻器的滑片P向a移动时,滑动变阻器接入电路的电阻减小,电路中电流变大,则电流表示数变大;∵电阻R1的阻值不变,根据公式U1=IR1,电流变大,则电阻R1两端的电压变大,即电压表示数变大.故选A.【分析】由电路图可知,R1和R2串联,电流表测串联电路中的电流;电压表与R1并联,测量的是R1两端的电压,当滑动变阻器的滑片P向a移动时,R2连入电路的阻值变小,根据欧姆定律可知,可知电路电流和电阻R1两端电压的变化.2.超导现象是20世纪的重大发现之一,科学家发现某些物质在温度很低时,如铅在﹣265.95℃以下,电阻就变成零.若常温下超导体研制成功,则超导体适合做()A. 保险丝B. 输电线C. 滑动变阻器的线圈D. 电炉丝【答案】B【解析】【解答】解:A、保险丝的作用,是当电流过大时,自动熔断来保护电路.B、用超导体做输电线,可以有效地减小电能的损耗.C、线圈的电阻较大,通过滑片位置的改变可以进行调节.D、电炉丝需要电阻较大的材料,才能发出较多的热量.故选B.【分析】由于超导体的电阻为0,则没有内能的产生,不会放热.根据这一特点,分析选项.3.如图所示,当开关S闭合后,电压表V2示数为10 V,电压表V1示数为8 V,若电源电压为15 V,则灯L2两端电压为()A. 2 VB. 3 VC. 5 VD. 7 V【答案】 B【解析】【解答】根据电路图,电压表V1测量L1和L2,电压表V2测量L2和L3,则L3的电压为15V-10V=5V,L2的电压为8V-5V=3V,B符合题意。

初三物理电压 电阻答题技巧及练习题(含答案)

初三物理电压 电阻答题技巧及练习题(含答案)

初三物理电压电阻答题技巧及练习题(含答案)一、电压电阻选择题1.俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难.救援人员在艇内发现了记录潜艇各种信息的“黑盒子”,其某一部件外壳上三个电压表的示数分别为U1、U2、U3,三个电流表的示数分别为I1、I2、I3,它的内部结构如图所示,以下对各数据的分析正确的是()A. U1=U2=U3B. I1=I2+I3C. U1+U2=U3D. 以上都不正确【答案】C【解析】【解答】解:分析电路图,两电阻串联,三个电流表测量串联电路中的电流,所以三个电流表的示数相同,即I1=I2=I3;电压表V1测量R1两端的电压U1,电压表V2测量R2两端的电压U2,电压表V3测量R1和R1串联两端的总电压U3,所以U1+U2=U3.故选C.【分析】因为电流表的电阻很小,相当于一导线;电压表的电阻很大,相当于开路;分析电路图,电阻R1、R2串联,根据串联电路的电流、电压特点判断.2.如图所示是一种自动测定油箱内油面高度的装置,电阻R与金属滑片P构成一个滑动变阻器,金属滑片P是杠杆的一端.下列说法正确的是:()A. 该电路中油量表既可以用电流表也可以用电压表改装B. 油面升高,滑动变阻器接入电路中的电阻减小C. R0和R在电路中是并联的D. 电路中的电流越小,油量表指示油面的高度值越大【答案】D【解析】【解答】A. 油量表和滑动变阻器是并联的,油量表是电压表。

A不符合题意。

B. 油面越高,浮子上升,滑片上移,滑动变阻器连入电路的电阻越大,电流越小。

B不符合题意。

C. R0和R在电路中是串联的。

C不符合题意。

D. 串联电路中电阻起分担电压的作用,电阻越大,分担的电压越大,油量表的示数越大,但是电流越小。

所以电路中的电流越小,油量表指示油面的高度值越大。

D符合题意。

故答案为:D.【分析】根据油面的升降分析滑动变阻器电阻的变化,从而推出电表的变化.3.如图所示电阻箱的示数为()A. 260ΩB. 6200ΩC. 620ΩD. 9620Ω【答案】C【解析】【解答】解:电阻箱的示数:0×1000Ω+6×100Ω+2×10Ω+0×1Ω=620Ω.故选C.【分析】电阻箱的读数方法:用△所对的数字乘以下面的倍数,然后把他们相加,就可得出电阻箱的示数.4.石墨烯又称单层墨,它仅由一层碳原子组成,具有许多奇特的属性,包括极强的拉力,优良的导电性和导热性,硬度最大,熔点超过3000℃等,这种高新材料有可能代替硅成为新的半导体材料.根据石墨烯的特性,你认为石墨烯不能用来制成()A. 高压输电线B. 坚韧的防弹衣C. 发光二极管D. 保温隔热材料【答案】 D【解析】【解答】由于石墨烯具有优良的导电性和导热性,所以可以利用石墨烯制成高压输电线,A不符合题意;石墨烯有极强的拉力,硬度最大,所以可以制成坚韧的防弹衣,B不符合题意;C、石墨烯这种高新材料有可能代替硅成为新的半导体材料,因此可以用来制成发光二极管,C不符合题意;D、根据石墨烯优良的导热性,不能用来制成保温隔热材料,D符合题意.故答案为:D.【分析】本题考查了学生对材料导电性、导热性、硬度等特性的理解,结合题目所给信息,石墨烯不能用来制成保温隔热材料.5.如图所示,当开关S闭合后,电压表V2示数为10 V,电压表V1示数为8 V,若电源电压为15 V,则灯L2两端电压为()A. 2 VB. 3 VC. 5 VD. 7 V【答案】 B【解析】【解答】根据电路图,电压表V1测量L1和L2,电压表V2测量L2和L3,则L3的电压为15V-10V=5V,L2的电压为8V-5V=3V,B符合题意。

(物理)九年级物理电压 电阻解题技巧和训练方法及练习题(含答案)含解析

(物理)九年级物理电压 电阻解题技巧和训练方法及练习题(含答案)含解析

(物理)九年级物理电压电阻解题技巧和训练方法及练习题(含答案)含解析一、电压电阻选择题1.在图所示的电路中,电源电压保持不变。

闭合电键S,灯L正常发光,过了一段时间,观察到两电表指针向相反方向偏转。

若电路中只有一处故障,且只发生在电阻R或L上,则下列判断正确的是()A. 灯L一定断路B. 灯L一定短路C. 灯L一定不亮D. 电阻R可能断路【答案】C【解析】【解答】两电表指针向相反方向偏转,说明一个增大,一个减小;若灯L断路,则电压表示数变大,电流表示数减小;若灯L短路,则电压表示数为0,电流表示数变大;若电阻R断路,则电流表和电压表示数都变为0;综上所述,故障是灯L断路或短路,不管灯L断路或短路,灯都不会发光,C符合题意,ABD不符合题意.故答案为:C.【分析】根据电表的变化情况,可能断或断路,但灯泡都不亮.2.在如图a的电路中,当闭合开关后,两个电压表指针偏转均为图b所示,则电阻R1和R2两端的电压分别()A. 1.2 V 4.8 VB. 6 V 1.2 VC. 1.2 V 6 VD. 4.8 V 1.2 V【答案】 D【解析】【解答】分析电路图是串联电路,V1测量电源电压,V2测量R2的电压,根据串联电路中总电压等于各用电器电压之和的规律,V1的示数要大于V2示数,所以选用0-15V读数,为6V,V2选用0-3V读数,为1.2V,则R1的电压为6V-1.2V-4.8V,D符合题意,ABC不符合题意。

故答案为:D.【分析】根据串联电路中电压规律判断电压表选用的量程,并计算各用电器的电压的大小。

3.如图所示电阻箱的示数为()A. 260ΩB. 6200ΩC. 620ΩD. 9620Ω【答案】C【解析】【解答】解:电阻箱的示数:0×1000Ω+6×100Ω+2×10Ω+0×1Ω=620Ω.故选C.【分析】电阻箱的读数方法:用△所对的数字乘以下面的倍数,然后把他们相加,就可得出电阻箱的示数.4.下列关于导体电阻的说法中,正确的是()A. 粗导线的电阻一定比细导线的电阻小B. 导体中没有电流通过,导体就没有电阻C. 一根金属丝被均匀拉长后,它的电阻变大D. 电阻是导体本身的一种性质,任何情况下导体的电阻都不可能为零【答案】 C【解析】【解答】解:A、导体的电阻与导体的材料、长度和横截面积有关,只比较导线的粗细无法确定电阻的大小,A不符合题意;B、电阻是导体对电流的阻碍作用,是导体本身的一种属性;其大小与导体的材料、长度、横截面积、温度有关,而与导体两端的电压、通过的电流无关,B不符合题意;C、金属丝被均匀拉长后,长度变长,横截面积变小,电阻变大,C符合题意;D、电阻是导体的一种属性,其大小除与导体的材料、长度、横截面积有关外,还受温度影响,当温度足够低时,电阻会变为零,成为超导体,D不符合题意。

(物理)初三物理电压 电阻答题技巧及练习题(含答案)及解析

(物理)初三物理电压 电阻答题技巧及练习题(含答案)及解析

(物理)初三物理电压电阻答题技巧及练习题(含答案)及解析一、电压电阻选择题1.如图所示,在“○”处可以连接电流表或电压表测量电路中的电流、电压,为使L1与L2串联,以下做法正确的是()A. a为电流表,b为电压表,c为电流表B. a为电压表,b为电压表,c为电流表C. a为电流表,b为电流表,c为电压表D. a为电流表,b为电流表,c为电流表【答案】B【解析】【解答】解: L1与L2串联,由图可知a表跟灯泡L1并联,所以应为电压表;b表与灯泡L2并联,应为电压表;c表跟灯泡L2串联,所以应为电流表.由上述可知选项A、C、D都不正确.故选B.【分析】(1)电流表与被测用电器串联,并且在电路中相当于导线,去掉后对电路有影响;(2)电压表与被测用电器并联,在电路中相当于开路,去掉后对电路没有影响.2.现代社会发展的三大支柱:能源、信息和材料,下列说法正确的是()A. 太阳能、风能、核能都是不可再生能源B. 手机移动通信是利用电磁波来传递信息的C. “北斗”导航系统是利用超声波进行定位和导航的D. LED灯的核心元件发光二极管是由超导材料制成的【答案】 B【解析】【解答】解:A、太阳能、风能是可再生能源,但是核能短时间内从自然界得不到补充,属于不可再生能源,故A错误;B、手机是利用电磁波来传递信息的,故B正确;C、超声波和次声波都属于声波,不能在真空中传播;电磁波可以在真空中传播.故“北斗”导航是利用电磁波进行定位和导航的,故C错误;D、LED灯的核心元件发光二极管是由半导体材料制成的,故D错误.故选B.【分析】利用下列知识分析判断:(1)能在短时间内形成的能源属于可再生能源,不能在短时间内形成的能源属于不可再生能源;(2)手机是利用电磁波来传递信息的;(3)声波和电磁波都可以传递信息,但是声波不能在真空中传播,而电磁波可以在真空中传播,所以对于没有空气的情况下的信息传递一般都是通过电磁波实现的;(4)二极管是由半导体做成的器件,它具有单向导电性.3.如图所示是一种自动测定油箱内油面高度的装置,电阻R与金属滑片P构成一个滑动变阻器,金属滑片P是杠杆的一端.下列说法正确的是:()A. 该电路中油量表既可以用电流表也可以用电压表改装B. 油面升高,滑动变阻器接入电路中的电阻减小C. R0和R在电路中是并联的D. 电路中的电流越小,油量表指示油面的高度值越大【答案】D【解析】【解答】A. 油量表和滑动变阻器是并联的,油量表是电压表。

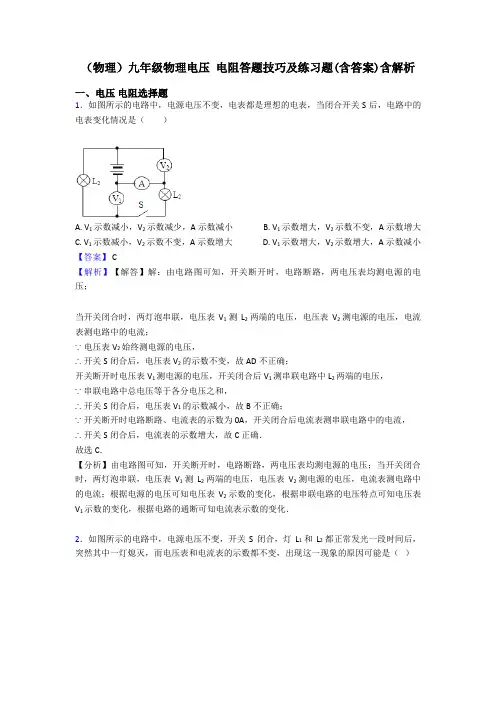

(物理)九年级物理电压 电阻答题技巧及练习题(含答案)含解析

(物理)九年级物理电压 电阻答题技巧及练习题(含答案)含解析

(物理)九年级物理电压电阻答题技巧及练习题(含答案)含解析一、电压电阻选择题1.如图所示的电路中,电源电压不变,电表都是理想的电表,当闭合开关S后,电路中的电表变化情况是()A. V1示数减小,V2示数减少,A示数减小B. V1示数增大,V2示数不变,A示数增大C. V1示数减小,V2示数不变,A示数增大D. V1示数增大,V2示数增大,A示数减小【答案】 C【解析】【解答】解:由电路图可知,开关断开时,电路断路,两电压表均测电源的电压;当开关闭合时,两灯泡串联,电压表V1测L2两端的电压,电压表V2测电源的电压,电流表测电路中的电流;∵电压表V2始终测电源的电压,∴开关S闭合后,电压表V2的示数不变,故AD不正确;开关断开时电压表V1测电源的电压,开关闭合后V1测串联电路中L2两端的电压,∵串联电路中总电压等于各分电压之和,∴开关S闭合后,电压表V1的示数减小,故B不正确;∵开关断开时电路断路、电流表的示数为0A,开关闭合后电流表测串联电路中的电流,∴开关S闭合后,电流表的示数增大,故C正确.故选C.【分析】由电路图可知,开关断开时,电路断路,两电压表均测电源的电压;当开关闭合时,两灯泡串联,电压表V1测L2两端的电压,电压表V2测电源的电压,电流表测电路中的电流;根据电源的电压可知电压表V2示数的变化,根据串联电路的电压特点可知电压表V1示数的变化,根据电路的通断可知电流表示数的变化.2.如图所示的电路中,电源电压不变,开关S闭合,灯L1和L2都正常发光一段时间后,突然其中一灯熄灭,而电压表和电流表的示数都不变,出现这一现象的原因可能是()A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路【答案】 D【解析】【解答】A、如果灯泡L1短路,整个电路短路,电流表电压表示数最终都变为零,A不符合题意;B、如果灯泡L2短路,整个电路短路,电流表电压表示数最终都变为零,B不符合题意.C、如果灯泡L1断路,不发光;电流表断路无示数,C不符合题意;D、如果灯泡L2断路,电流表测量L1支路电流不受影响,示数不变;电源电压不变,电压表示数不变,D符合题意;故答案为:D【分析】结合选项,注意分析与题目条件符合的选项即可.3.下列关于导体电阻的说法中,正确的是()A. 粗导线的电阻一定比细导线的电阻小B. 导体中没有电流通过,导体就没有电阻C. 一根金属丝被均匀拉长后,它的电阻变大D. 电阻是导体本身的一种性质,任何情况下导体的电阻都不可能为零【答案】 C【解析】【解答】解:A、导体的电阻与导体的材料、长度和横截面积有关,只比较导线的粗细无法确定电阻的大小,A不符合题意;B、电阻是导体对电流的阻碍作用,是导体本身的一种属性;其大小与导体的材料、长度、横截面积、温度有关,而与导体两端的电压、通过的电流无关,B不符合题意;C、金属丝被均匀拉长后,长度变长,横截面积变小,电阻变大,C符合题意;D、电阻是导体的一种属性,其大小除与导体的材料、长度、横截面积有关外,还受温度影响,当温度足够低时,电阻会变为零,成为超导体,D不符合题意。

初三物理电压 电阻及其解题技巧及练习题(含答案)及解析

初三物理电压 电阻及其解题技巧及练习题(含答案)及解析

初三物理电压电阻及其解题技巧及练习题(含答案)及解析一、电压电阻选择题1.如图所示,闭合电键S,灯L亮,一段时间后灯L熄灭。

若电路中只有一处故障,且只发生在灯L或R上。

现用一只规格相同且完好的灯L′替换灯L,正确的判断是()A. 若灯L′亮,则灯L一定断路B. 若灯L′亮,则灯L一定短路C. 若灯L′不亮,则电阻R一定断路D. 若灯L′不亮,则电阻R一定短路【答案】 C【解析】【解答】解:若灯L′亮,说明其它电路是通的,则电阻R肯定完好,故障只能在灯L上,灯L可能是短路或断路,A、B不符合题意;若灯L′不亮,说明电路不通,则故障在电阻R上,考虑到小灯L原先不亮,则故障只能是电阻R断路;C符合题意,D不符合题意。

故答案为:C。

【分析】分析电路图,若用一只规格相同且完好的灯替换:若灯亮,说明是原来的灯断路,其它地方完好,换上新灯泡后能发光;原来的灯短路,其它地方完好,换上新灯泡能发光。

若灯不亮,说明电阻R开路,换上灯也不亮。

2.如图所示,是标有“6V 3.6W”字样的小灯泡,通过的电流随两端电压变化的关系图线.现将两只此规格的灯泡串联到6V电源的两端,则有关说法正确的是()A. 每只灯泡的实际电功率为0.9WB. 每只灯泡的实际电阻值为10ΩC. 串联电路的实际电阻值为16ΩD. 串联电路的实际电功率是3W【答案】D【解析】【解答】把这种规格的两只灯泡串联接在6V的电源两端,则每只灯泡分得的电压都为3V,由图象可知,此时电路电流为0.5A,每只灯泡的实际功率:P=U L I=3V×0.5A=1.5W,A不符合题意;串联电路的实际电功率:P总=U总I=6V×0.5A=3W,D符合题意;由I= 可得,每只灯泡的实际电阻值:R L= = =6Ω,B不符合题意;串联电路的实际电阻值:R总= = =12Ω,C不符合题意.故答案为:D.【分析】串联电路中电压的特点:总电压等于各分电压之和,根据坐标图利用欧姆定律和电功率计算公式求电阻和电功率.3.如图所示电路,电源电压保持不变,三只电表均完好.开关S闭合后,发现只有一个电表的指针发生偏转,若电路中只有一个灯泡出现了故障,则可能是()A. 灯L1断路B. 灯L1短路C. 灯L2断路D. 灯L2短路【答案】 C【解析】【解答】A.闭合开关后,若L1断路,则V1、V2测量电源电压,都有示数,A不符合题意;B.若L1短路,则电流表A有示数,V2有示数,B不符合题意;C.若L2断路,则灯泡上没有电流,只有V2有示数,C符合题意;D.若L2短路,则三电表都有示数,D不符合题意。

(物理)初三物理电压 电阻的技巧及练习题及练习题(含答案)及解析

(物理)初三物理电压 电阻的技巧及练习题及练习题(含答案)及解析

(物理)初三物理电压电阻的技巧及练习题及练习题(含答案)及解析一、电压电阻选择题1.如图所示,当开关S闭合后,电压表V2示数为10 V,电压表V1示数为8 V,若电源电压为15 V,则灯L2两端电压为()A. 2 VB. 3 VC. 5 VD. 7 V【答案】 B【解析】【解答】根据电路图,电压表V1测量L1和L2,电压表V2测量L2和L3,则L3的电压为15V-10V=5V,L2的电压为8V-5V=3V,B符合题意。

故答案为:B.【分析】根据串联电路中总电压等于各用电器电压之和计算各用电器的电压。

2.下列关于导体的各选项中,跟导体电阻大小无关的是()A. 长度B. 材料C. 电流D. 横截面积【答案】 C【解析】【解答】导体电阻大小与导体的材料、长度、横截面积和温度有关,与导体中的电流、导体两端的电压大小无关,C符合题意。

故答案为:C。

【分析】结合导体电阻大小的影响因素分析解答.3.现代社会发展的三大支柱:能源、信息和材料,下列说法正确的是()A. 太阳能、风能、核能都是不可再生能源B. 手机移动通信是利用电磁波来传递信息的C. “北斗”导航系统是利用超声波进行定位和导航的D. LED灯的核心元件发光二极管是由超导材料制成的【答案】 B【解析】【解答】解:A、太阳能、风能是可再生能源,但是核能短时间内从自然界得不到补充,属于不可再生能源,故A错误;B、手机是利用电磁波来传递信息的,故B正确;C、超声波和次声波都属于声波,不能在真空中传播;电磁波可以在真空中传播.故“北斗”导航是利用电磁波进行定位和导航的,故C错误;D、LED灯的核心元件发光二极管是由半导体材料制成的,故D错误.故选B.【分析】利用下列知识分析判断:(1)能在短时间内形成的能源属于可再生能源,不能在短时间内形成的能源属于不可再生能源;(2)手机是利用电磁波来传递信息的;(3)声波和电磁波都可以传递信息,但是声波不能在真空中传播,而电磁波可以在真空中传播,所以对于没有空气的情况下的信息传递一般都是通过电磁波实现的;(4)二极管是由半导体做成的器件,它具有单向导电性.4.在如图所示的四位科学家中,以其名字命名电阻单位的是()A. 焦耳B. 欧姆C. 瓦特D. 牛顿【答案】 B【解析】【解答】焦耳是能量的单位;欧姆是电阻的单位;瓦特是功率的单位;牛顿是力的单位;B符合题意.故答案为:B.【分析】电阻的单位是欧姆.5.在如图所示的电路中,电源电压保持不变,电阻R1、R2出现故障,闭合电键S前后,只有两个电表的示数不变,则()A. 电压表V的示数不变,R1断路B. 电压表V的示数不变,R1短路C. 电流表A1的示数不变,R2断路D. 电流表A2的示数不变,R2短路【答案】 C【解析】【解答】解:由电路图可知,闭合开关前,只有电阻R2接入电路;开关S闭合后,如果电路无故障,两电阻并联,电压表测电源的电压,示数不变;电流表A2测干路电路,电流表A1测R2支路的电流,则电流表A1的示数不变,电流表A2的示数变大;若电阻R1、R2出现故障,且只有两个电表的示数不变,则有:A、电阻R1断路,R2正常,闭合开关S后,电压表示数不变,电流表A1示数不变,电流表A2示数不变,A不符合题意;B、电阻R1短路,R2正常,闭合开关S后,造成电源短路,电压表和电流表A1无示数,电流表A2示数变大,会烧坏电源和电流表A2, B不符合题意;C、电阻R2断路,R1正常,闭合开关S后,电压表示数不变,电流表A1无示数、不变,电流表A2示数变大,C符合题意;D、电阻R2短路,R1正常,闭合开关S后,电源短路,三个电表都无示数,D不符合题意.故答案为:C.【分析】根据电路的并联分析,电压表示数不变,再根据两个电流表会有一个变化,分析电路的故障的位置.6.如图所示,闭合电键S,灯L亮,一段时间后灯L熄灭,电压表示数变小。

【物理】九年级物理电压 电阻解题技巧及经典题型及练习题(含答案)

【物理】九年级物理电压 电阻解题技巧及经典题型及练习题(含答案)

【物理】九年级物理电压电阻解题技巧及经典题型及练习题(含答案)一、电压电阻选择题1.如图所示的电路,L1和L2是相同的灯泡,闭合开关后,L1不亮,L2发光,电路故障可能是()A. L1断路B. L1短路C. 电压表断路D. 电压表短路【答案】B【解析】【解答】A、若L1断路,则整个电路不能工作,即L1、L2均不发光;不符合题意;B、若L1短路,则电路为L2的基本电路,L1不亮,L2发光,符合题意;C、若电压表断路,电路仍为L1、L2的串联电路,故L1、L2均发光,不符合题意;D、若电压表短路,则灯泡L2也被短路,电路为L1的基本电路,L1发光,L2不发光;不符合题意.故答案为:B.【分析】判断电路故障,重点是对短路和断路的理解,以及分析电路的能力.2.如图所示是伏安法测定小灯泡电阻、功率的实验电路图。

小灯泡正常工作时,两电表的示数如图8所示,则下列说法不正确的是()A. 在连接电路时,应将开关断开,并将滑动变阻器值调至最大值B. 小灯泡的额定功率为0.72W,此时的电阻为8ΩC. 如果将滑片P向a端滑动,则电压表的示数将变大D. 如果将滑片P向b端滑动,则小灯泡的实际功率将大于额定功率【答案】D【解析】【解答】A、说法正确,连接电路时,开关应断开,是为了防止短路.将变阻器连入电路时,滑片应放到使电路中电流最小的位置,即为阻值最大位置,也是为了保护电路.A不符合题意;B、由图可知,电流表的量程0~0.6A,分度值0.02A,故电流为0.3A,电压表量程为0~3V,分度值为0.1V,故灯泡电压为2.4V;根据功率公式可知,P=UI=2.4V×0.3A=0.72W;R===8Ω.B正确,B不符合题意;C、滑动变阻器aP连入电路,如果将滑片P向a端滑动,连入电路的电阻变小,灯泡L的电阻不变,根据U=IR可知,灯泡两端的电压变大,电压表的示数将变大,C正确,C不符合题意;D、如果将滑片P向b端滑动,连入电路的电阻变大,电路中的电流变小,根据公式P=I2R 可知,P将减小,D错误,D符合题意.故选D.【分析】根据“伏安法”测电阻的实验中注意的事项分析.主要有开关的状态、滑动变阻器的滑片位置、电阻电功率的计算、电表的读数以及示数的变化.本题考查了“伏安法”测电阻的实验中注意的事项、电表的读数、滑动变阻器的使用以及电阻电功率的计算.3.如图所示电路,电源电压保持不变,三只电表均完好.开关S闭合后,发现只有一个电表的指针发生偏转,若电路中只有一个灯泡出现了故障,则可能是()A. 灯L1断路B. 灯L1短路C. 灯L2断路D. 灯L2短路【答案】 C【解析】【解答】A.闭合开关后,若L1断路,则V1、V2测量电源电压,都有示数,A不符合题意;B.若L1短路,则电流表A有示数,V2有示数,B不符合题意;C.若L2断路,则灯泡上没有电流,只有V2有示数,C符合题意;D.若L2短路,则三电表都有示数,D不符合题意。

初三物理电压 电阻解题技巧和训练方法及练习题(含答案)及解析

初三物理电压 电阻解题技巧和训练方法及练习题(含答案)及解析

初三物理电压电阻解题技巧和训练方法及练习题(含答案)及解析一、电压电阻选择题1.下面是小明整理的部分电学笔记,其中叙述正确的是()A. 丝绸与玻璃棒摩擦过程中,丝绸失去了电子B. 由欧姆定律可知,导体电阻的大小与其两端电压成正比,与通过它的电流成反比C. 磁感线总是从磁体北极出发回到磁体南极D. 安装家庭电路时,开关应与所控制的用电器串联,且接在火线上【答案】D【解析】【解答】A.丝绸与玻璃棒摩擦过程中,玻璃棒带正电,玻璃棒失去了电子,A不符合题意;B.导体的电阻是导体本身的性质,与导体两端的电压及通过的电流无关,B不符合题意;C.在磁体的外部磁感线是从磁体北极出发回到磁体南极,在磁体的内部磁感线是从磁体南极极出发回到磁体北极,C不符合题意。

D.安装家庭电路时,开关应与所控制的用电器串联,且接在火线上,D符合题意。

故答案为D。

:【分析】A、摩擦起电的实质:电子的转移,失去电子的带正电;B、电阻是导体本身的性质,与导体的材料、长度、横截面、温度有关,与电压、电流无关;C、根据磁感线方向的规定分析判断;D、根据安全用电的原则分析判断。

2.如图所示电阻箱的示数为()A. 260ΩB. 6200ΩC. 620ΩD. 9620Ω【答案】C【解析】【解答】解:电阻箱的示数:0×1000Ω+6×100Ω+2×10Ω+0×1Ω=620Ω.故选C.【分析】电阻箱的读数方法:用△所对的数字乘以下面的倍数,然后把他们相加,就可得出电阻箱的示数.3.如图所示的电路,闭合开关S,两灯L1、L2均发光,两电表均有示数。

过了一会儿,其中一个灯泡突然熄灭,一只电表的示数增大,另一只电表的示数减小到几乎为零,造成此现象的原因可能是()A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2.断路【答案】 B【解析】【解答】根据电路图,电路是串联电路,电压表测量L2的电压,若一只灯熄灭,另一灯发光,电路中有电流,电流表有示数,且变大,则电路中有短路,由于电压表无示数,则L2短路,B符合题意。

中考物理电压 电阻解题技巧及练习题(含答案)

中考物理电压 电阻解题技巧及练习题(含答案)

中考物理电压电阻解题技巧及练习题(含答案)一、电压电阻选择题1.如图所示是简易电子距离测量仪电路,R 是一根粗细均匀的电阻丝,其每厘米的电阻为0.5Ω,电路各部分均接触良好,物体M只能在导轨上做直线运动,并带动与之相连的金属滑片P移动。

闭合开关,当金属滑片P置于电阻丝中点时,电压表和电流表示数分别为1.5V和0.2A,由此可知()A. 电源电压为1.5VB. 电阻丝总长度为15cmC. 物体M移动时,电路消耗的功率始终为0.6WD. 当电压表示数为0.5V时,物体M向左移动了10cm【答案】 C【解析】【解答】解:因电压表的内阻很大,在电路中相当于断路,所以,滑片移动时,接入电路中的电阻不变,电路为R的简单电路,电压表测变阻器右侧部分电阻两端的电压,电流表测电路中的电流。

⑴金属滑片P置于电阻丝中点时,由I=可得,被测电阻丝的电阻:R中===7.5Ω,则电阻丝的总电阻:R=2R中=2×7.5Ω=15Ω,电阻丝的长度L==30cm,B不符合题意;电源的电压:U=IR=0.2A×15Ω=3V,A不符合题意;电路的总功率:P=UI=3V×0.2A=0.6W,即物体M移动时,电路消耗的功率始终为0.6W,C符合题意;⑵当电压表示数为0.5V时,接入电路的电阻:R′===2.5Ω,物体M位于:L′==5cm,故物体M向右移动了:△L= L﹣L′= ×30cm﹣5cm=10cm,D不符合题意。

故答案为:C。

【分析】由电路图可知,电路为R的简单电路,电压表测变阻器右侧部分电阻两端的电压,电流表测电路中的电流。

(1)金属滑片P置于电阻丝中点时,根据欧姆定律求出被测电阻丝的电阻,进一步求出电阻丝的最大阻值,根据题意求出电阻的总长度,根据欧姆定律求出电源的电压,利用P=UI求出电路的总功率;(2)根据欧姆定律求出电压表的示数为0.5V时对应的电阻,再根据题意求出物体M移动的距离。

【物理】九年级物理电压 电阻答题技巧及练习题(含答案)及解析

【物理】九年级物理电压 电阻答题技巧及练习题(含答案)及解析

【物理】九年级物理电压电阻答题技巧及练习题(含答案)及解析一、电压电阻选择题1.在如图所示的电路中,当开关S闭合后()A. 若a表是电压表,b是电流表,则电阻R1、R2并联B. 若a表是电压表,b是电流表,则电阻R1、R2串联C. 若a表是电流表,b是电压表,则电阻R1、R2并联D. 若a表是电流表,b是电压表,则电阻R1、R2串联【答案】C【解析】【解答】AB、若a表是电压表,乙表是电流表,此时,R1中没有电流通过,R2有电流通过,AB不符合题意;CD、若a表是电流表,b是电压表,两个电阻并联在电路中,电流表测量的是R2中的电流,则电阻R1、R2并联.C符合题意,D不符合题意.故答案为:C.【分析】电流表应串联在电路中使用,电压表应并联在电路中使用.填上电表后的电路不能发生断路或短路即可.2.如图所示各电路图中,闭合开关后,电压表能测灯L1两端电压的是()A. B.C. D.【答案】 A【解析】【解答】A.电压表和灯泡L1并联,测量L1的电压,A符合题意;B.电压表和电源并联,测量电源电压,B不符合题意;C.当开关断开时,电压表串联,能测量电源电压,开关闭合测量开关处的电压,C不符合题意;D.电压表和灯泡L2并联,测量L2的电压,D不符合题意。

故答案为:A.【分析】电压表要和被测量的位置并联使用。

3.如图所示的电路,开关S闭合,正常工作一段时间后,电流表示数突然减小但不为零。

用电压表检测,当电压表接a、b两点时,电压表有示数;接b、c两点时,电压表无示数,则故障是()A. 开关S接触不良B. ac导线断路C. R1断路D. R2断路【答案】 B【解析】【解答】解:由电路图可知,开关S闭合,R1与R2并联,电流表测干路电流。

开关S闭合一段时间后,电流表示数突然减小,则电路故障为某处断路:当电压表接a、b两点时,电压表有示数,说明a到电源的负极与b到电源的正极之间是接通的;当电压表接b、c两点时,电压表无示数,说明c到电源的负极与b到电源的正极之间是断开的。

(物理)初三物理电压 电阻解题技巧及经典题型及练习题(含答案)

(物理)初三物理电压 电阻解题技巧及经典题型及练习题(含答案)

(物理)初三物理电压电阻解题技巧及经典题型及练习题(含答案)一、电压电阻选择题1.如图所示,开关S闭合后,L1和L2都不发光,将电压表并联在ab之间时,电压表示数为0,将电压表并联在bc之间时,电压表示数较大,若电路中只有一处故障,则该故障可能是()A. L2断路B. L2短路C. L1断路D. L1短路【答案】 A【解析】【解答】解:A、如果L2断路,L1和L2都不发光,将电压表并联在ab之间时,电压表断路无示数;将电压表并联在bc之间时,测量电源电压有示数.此选项符合题意.B、如果L2短路,L1会发光.此选项不符合题意;C、如果L1断路,L1和L2都不发光,将电压表并联在bc之间时,电压表断路无示数;将电压表并联在ab之间时,测量电源电压有示数.此选项不符合题意;D、如果L1短路,L2会发光.此选项不符合题意;故选A.【分析】由电路图知,两灯泡串联.闭合开关,灯泡不亮,原因有二:断路或短路,因为两灯都不亮,所以不可能是一灯短路,所以只能是一灯断路.2.下列教材中的探究实验,不需要控制电流一定的是()A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】 A【解析】【解答】A、电阻与导体的长度、材料、横截面积和温度有关,与电流大小无关,探究与长度的关系,不用控制电流一定,A符合同意;B、由Q=I2Rt可知,通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关,要探究热量与电阻的关系,需控制电流和通电时间一定,B不符合题意;C、由W=UIt可知,要探究电功与电压的关系,需使电流和通电时间一定,C不符合题意;D、电磁铁磁性强弱与电流大小和线圈匝数有关,要探究电磁铁磁性强弱与线圈匝数的关系,需控制电路中的电流相同,D不符合题意.故答案为:A.【分析】(1)控制变量法:在研究和解决问题的过程中,对影响事物变化规律的因素或条件加以人为控制,使其中的一些条件按照特定的要求发生变化或不发生变化,最终解决所研究的问题;(2)探究的物理量与电流及其他因素有关,探究过程中需控制电流一定,根据各项分析即可得出结论.3.相同材料制成的两导体并联在同一电路中,若通过两导体的电流相同,则()A. 长度较长的导体,其横截面积一定小B. 长度较长的导体,其横截面积一定大C. 长度较长的导体,其横截面积可能小D. 两导体的长度、横截面积一定相同【答案】 B【解析】【解答】ACB.电阻是导体对电流的阻碍作用,是导体本身的一种特性;其大小与导体的材料、长度、横截面积、温度有关,电阻相等时,其他条件相同,长度越长横截面积越大,AC不正确,B符合题意;D. 导体电阻的大小由导体的材料、长度和横截面积决定,同时还受温度的影响,D不正确;故答案为:B.【分析】决定电阻大小的因素:导体的电阻是导体本身的一种性质,它的大小决定于导体的材料、长度、横截面积和温度.(电阻与加在导体两端的电压和通过的电流无关)4.如图所示电路中,电源电压保持不变,闭合开关S后,将滑动变阻器R的滑片P向左移动,在此过程中()A. 电压表V1示数变小,电压表V2示数变大B. 电流表A示数变小,电压表V1示数不变C. 电流表A示数不变,灯泡L亮度变亮D. 电压表V1示数不变,灯泡L亮度变暗【答案】A【解析】【解答】解:由电路图可知,灯泡与滑动变阻器串联,电压表V1测灯泡两端的电压,电压表V2测滑动变阻器两端的电压,电流表测量电路中的电流;将滑动变阻器R的滑片P向左移动时,接入电路中的电阻变大,电路中的总电阻变大,∵I= ,∴电路中的电流变小,即电流表的示数变小,∵U=IR,∴灯泡两端的电压变小,即V1的示数变小,∵串联电路中总电压等于各分电压之和,且电源电压保持不变,∴滑动变阻器两端的电压变大,即电压表V2的示数变大,∵P=UI,且灯泡的亮暗取决于实际功率的大小,∴灯泡的实际功率变小,灯泡变暗.故选A.【分析】由电路图可知,灯泡与滑动变阻器串联,电压表V1测灯泡两端的电压,电压表V2测滑动变阻器两端的电压,电流表测量电路中的电流;根据滑片的移动确定接入电路中电阻的变化,电路总电阻的变化,根据欧姆定律确定电路中电流的变化和灯泡两端的电压变化,根据串联电路的电压特点确定滑动变阻器两端的电压变化,再根据P=UI确定灯泡实际功率的变化,进一步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化.5.由欧姆定律公式I= 变形得R= ,结合所学电学知识,判断下列说法正确的是()A. 导体的电阻跟通过导体的电流成反比B. 如果导体被拉长,则其电阻将变小C. 如果通过导体的电流变小,导体的电阻将变大D. 导体两端电压增大时,电流也增大,但其比值不变【答案】D【解析】【解答】解:AC、电阻是导体本身的一种性质,与通过导体的电流没有关系,故AC错误; B、导体电阻的影响因素:导体的长度、横截面积、材料.如果导体被拉长,其长度变长,横截面积变小,则其电阻将变大,故B错误;D、导体电阻可由导体两端的电压值与流过导体的电流值的比值求得,但是导体电阻与流过的电流和两端的电压无关.当导体两端电压增大时,电流也增大,但其比值不变,故D 正确.故选D.【分析】导体电阻可由导体两端的电压值与流过导体的电流值的比值求得,但是导体电阻是导体本身的一种性质,与流过的电流和两端的电压无关.导体的电阻与导体的材料、长度、横截面积等有关.6.如图所示,当开关S闭合后,电压表V2示数为10 V,电压表V1示数为8 V,若电源电压为15 V,则灯L2两端电压为()A. 2 VB. 3 VC. 5 VD. 7 V【答案】 B【解析】【解答】根据电路图,电压表V1测量L1和L2,电压表V2测量L2和L3,则L3的电压为15V-10V=5V,L2的电压为8V-5V=3V,B符合题意。

初三物理电压 电阻解题技巧和训练方法及练习题(含答案)含解析

初三物理电压 电阻解题技巧和训练方法及练习题(含答案)含解析

初三物理电压电阻解题技巧和训练方法及练习题(含答案)含解析一、电压电阻选择题1.如图所示电路中,电源电压保持不变.若电路中的电阻R出现断路故障,当闭合开关S 时,下列判断正确的是()A. 电压表V示数不为零,电流表A示数为零B. 电压表V示数不为零,电流表A1示数为零C. 电压表V示数为零,电流表A1示数不为零D. 电压表V示数为零,电流表A示数不为零【答案】 B【解析】【解答】由图示可知,当闭合开关S时,由于电阻R断路,相当电路中只接有一个灯泡,电流表A1与电压表串联,其示数为零,电压表测电源电压不为零,电流表A测通过灯泡的电流不为零.故答案为:B.【分析】由电路图可知,电阻R与灯泡并联,电压表测并联电路两端的电压,电流表A测量干路电流,电流表A1测电阻中的电流;根据电路发生断路电路中没有电流,断路两端有电压判断三个仪表的示数.2.将一根铜导线拉长,变大的是它的()A. 质量B. 电阻C. 密度D. 横截面积【答案】 B【解析】【解答】A、将一根铜导线拉长后,形状发生变化,但所含物质多少没有变化,所以质量不变,A不符合题意;B、将一根铜导线拉长后,长度变长了,横截面积变小了,所以它的电阻变大了,B符合题意;C、将一根铜导线拉长后,形状发生变化,物质种类、状态和温度没有变化,所以密度不变,C不符合题意;D、可以将铜导线看成圆柱体,将一根铜导线拉长后,长度变长了,体积不变,所以横截面积变小了,D不符合题意;故答案为:B。

【分析】决定电阻大小的因素:导体的电阻是导体本身的一种性质,它的大小决定于导体的材料、长度、横截面积和温度.3.下列关于导体的各选项中,跟导体电阻大小无关的是()A. 长度B. 材料C. 电流D. 横截面积【答案】 C【解析】【解答】导体电阻大小与导体的材料、长度、横截面积和温度有关,与导体中的电流、导体两端的电压大小无关,C符合题意。

故答案为:C。

【分析】结合导体电阻大小的影响因素分析解答.4.相同材料制成的两导体并联在同一电路中,若通过两导体的电流相同,则()A. 长度较长的导体,其横截面积一定小B. 长度较长的导体,其横截面积一定大C. 长度较长的导体,其横截面积可能小D. 两导体的长度、横截面积一定相同【答案】 B【解析】【解答】ACB.电阻是导体对电流的阻碍作用,是导体本身的一种特性;其大小与导体的材料、长度、横截面积、温度有关,电阻相等时,其他条件相同,长度越长横截面积越大,AC不正确,B符合题意;D. 导体电阻的大小由导体的材料、长度和横截面积决定,同时还受温度的影响,D不正确;故答案为:B.【分析】决定电阻大小的因素:导体的电阻是导体本身的一种性质,它的大小决定于导体的材料、长度、横截面积和温度.(电阻与加在导体两端的电压和通过的电流无关)5.在如图所示的电路中,电压表测量的是()A. 灯L1两端的电压B. 灯L2两端的电压C. 电源两端的电压D. 开关S两端的电压【答案】B【解析】【解答】解:本题中电压表画在左上角,好象是在电池的两端,离L2很远,其实电压表是并联在L2的两端的,测的是L2的电压.故选B.【分析】电压表的使用规则要求,电压表要与被测电路并联.6.如图所示,开关闭合,两个灯泡都不发光,电流表指针几乎不偏转,而电压表指针有明显偏转,该电路故障可能是()A. 电流表断路,并且灯泡L1、L2灯丝断了B. 灯泡L2断路C. 灯泡L1灯丝断了D. 灯泡L1短路【答案】 C【解析】【解答】A. 如A所描述,电压表是不会有明显偏转的,A不符合题意;B.灯泡L2断路,电压表不会偏转,B不符合题意;C. 灯泡L1断路,则两灯泡都不会亮,且电流表也不会有示数,这是电压表测量的是电源电压,会有明显偏转,C符合题意;D. 灯泡L1短路的话,L2是会亮的,且电流表会有偏转,D不符合题意;故答案为:C【分析】本题电压表明显偏转是关键,说明此时电压表测的是电源电压,根据这点进行故障判断,很容易选出C。

(物理)九年级物理电压 电阻答题技巧及练习题(含答案)及解析

(物理)九年级物理电压 电阻答题技巧及练习题(含答案)及解析

(物理)九年级物理电压电阻答题技巧及练习题(含答案)及解析一、电压电阻选择题1.如图所示,物理实验中经常需要对物体加热,下列描述中与实际吻合的是()A. 甲图中,加热时磁铁吸引铁钉的数量将增多B. 乙图中,对沸腾的水继续加热,温度计的示数将不断增大C. 丙图中,对电阻丝加热,灯泡将变暗D. 丁图中,用完全相同的装置给初温、质量均相同的水和花生油加热,水的温度升高得快一些【答案】C【解析】【解答】解:A、甲图中,加热时磁铁的磁性减弱,其所能吸引的铁钉变少,故错误;B、乙图中,对沸腾的水继续加热,温度计的示数将不变,故错误;C、丙图中,对电阻丝加热,其阻值变大,故通过其的电流变小,灯泡变暗,故正确;D、丁图中,用完全相同的装置给初温、质量均相同的水和花生油加热,由于水的比热容大,故水温度升高的慢,故错误.故选C.【分析】(1)物体的磁性强弱与物体的温度有关,即温度越高,磁性越弱;(2)水沸腾的特点是:水沸腾后吸热但温度不升高;(3)导体的电阻受温度的影响,一般情况下,导体的温度越高,其电阻越大;(4)由于水的比热容最大,故相同质量的水和花生油在吸收相同的热量的情况下,水的温度变化慢,花生油的温度变化快.2.在如图所示的四位科学家中,以其名字命名电阻单位的是()A. 焦耳B. 欧姆C. 瓦特D. 牛顿【答案】 B【解析】【解答】焦耳是能量的单位;欧姆是电阻的单位;瓦特是功率的单位;牛顿是力的单位;B符合题意.故答案为:B.【分析】电阻的单位是欧姆.3.在如图所示的电路中,电源电压保持不变,电阻R1、R2出现故障,闭合电键S前后,只有两个电表的示数不变,则()A. 电压表V的示数不变,R1断路B. 电压表V的示数不变,R1短路C. 电流表A1的示数不变,R2断路D. 电流表A2的示数不变,R2短路【答案】 C【解析】【解答】解:由电路图可知,闭合开关前,只有电阻R2接入电路;开关S闭合后,如果电路无故障,两电阻并联,电压表测电源的电压,示数不变;电流表A2测干路电路,电流表A1测R2支路的电流,则电流表A1的示数不变,电流表A2的示数变大;若电阻R1、R2出现故障,且只有两个电表的示数不变,则有:A、电阻R1断路,R2正常,闭合开关S后,电压表示数不变,电流表A1示数不变,电流表A2示数不变,A不符合题意;B、电阻R1短路,R2正常,闭合开关S后,造成电源短路,电压表和电流表A1无示数,电流表A2示数变大,会烧坏电源和电流表A2, B不符合题意;C、电阻R2断路,R1正常,闭合开关S后,电压表示数不变,电流表A1无示数、不变,电流表A2示数变大,C符合题意;D、电阻R2短路,R1正常,闭合开关S后,电源短路,三个电表都无示数,D不符合题意.故答案为:C.【分析】根据电路的并联分析,电压表示数不变,再根据两个电流表会有一个变化,分析电路的故障的位置.4.在如图a的电路中,当闭合开关后,两个电压表指针偏转均为图b所示,则电阻R1和R2两端的电压分别()A. 1.2 V 4.8 VB. 6 V 1.2 VC. 1.2 V 6 VD. 4.8 V 1.2 V【答案】 D【解析】【解答】分析电路图是串联电路,V1测量电源电压,V2测量R2的电压,根据串联电路中总电压等于各用电器电压之和的规律,V1的示数要大于V2示数,所以选用0-15V读数,为6V,V2选用0-3V读数,为1.2V,则R1的电压为6V-1.2V-4.8V,D符合题意,ABC不符合题意。

初三物理电压 电阻答题技巧及练习题(含答案)含解析

初三物理电压 电阻答题技巧及练习题(含答案)含解析

初三物理电压电阻答题技巧及练习题(含答案)含解析一、电压电阻选择题1.下列图中,滑动变阻器的接线方法正确的是()A. B. C. D.【答案】D【解析】【解答】解:A、图中接了上面两接线柱,相当于导线,故A错误;B、图中接了下面两接线柱,相当于定值电阻,故B错误;C、图中下面接在了滑动变阻器的腿上,没有接在接线柱上,故C错误;D、图中滑动变阻器按一上一下原则接线,对电路起调节作用,故D正确.故选D.【分析】滑动变阻器的原理是靠改变连入电路中电阻线的长度改变电阻,需按一上一下的原则接线.2.下图所示的电路图在许多科学实验中用到,下列问题不能用该电路来进行研究的是()A. 测量小灯泡发光时的电功率B. 测量小灯泡发光时的电阻C. 研究小灯泡的亮度与其两端电压大小的关系D. 验证欧姆定律【答案】 D【解析】【解答】解:A、测量小灯泡发光时的电功率,故A不符合题意;B、测量小灯泡发光时的电阻,故B不符合题意;C、研究小灯泡的亮度与其两端电压大小的关系,故C不符合题意;D、验证电流与电压的关系用保证电阻不变,故D符合题意。

故选D。

【分析】(1)测量小灯泡发光时的电功率、测量小灯泡发光时的电阻的电路图及物理量是相同的,知识原理不同;测量小灯泡发光时的电功率的原理:P=UI,测量小灯泡发光时的电阻的原理:I=;(2)研究小灯泡的亮度与其两端电压大小的关系:当灯泡的两端电压增大时其亮度增大。

(3)验证欧姆定律采用控制变量法:①验证电流与电压的关系用保证电阻不变,②验证电流与电阻的关系用保证电压不变。

3.我们做电学实验时应学会检查和排除电路故障。

如下图是一位同学研究串联电路电流、电压特点的电路图。

当闭合开关时,L1亮,L2不亮,A和V均有示数,故障的原因可能是()A. L1短路B. L2短路C. L1断路D. L2断路【答案】 B【解析】【解析】由图可知两个电灯串联,灯L1亮,而L2不亮,说明已有电流通过,只能是L2发生短路而不亮。

【物理】初三物理电压 电阻解题技巧讲解及练习题(含答案)

【物理】初三物理电压 电阻解题技巧讲解及练习题(含答案)

【物理】初三物理电压电阻解题技巧讲解及练习题(含答案)一、电压电阻选择题1.如图所示的电路中,电源电压不变,电表都是理想的电表,当闭合开关S后,电路中的电表变化情况是()A. V1示数减小,V2示数减少,A示数减小B. V1示数增大,V2示数不变,A示数增大C. V1示数减小,V2示数不变,A示数增大D. V1示数增大,V2示数增大,A示数减小【答案】 C【解析】【解答】解:由电路图可知,开关断开时,电路断路,两电压表均测电源的电压;当开关闭合时,两灯泡串联,电压表V1测L2两端的电压,电压表V2测电源的电压,电流表测电路中的电流;∵电压表V2始终测电源的电压,∴开关S闭合后,电压表V2的示数不变,故AD不正确;开关断开时电压表V1测电源的电压,开关闭合后V1测串联电路中L2两端的电压,∵串联电路中总电压等于各分电压之和,∴开关S闭合后,电压表V1的示数减小,故B不正确;∵开关断开时电路断路、电流表的示数为0A,开关闭合后电流表测串联电路中的电流,∴开关S闭合后,电流表的示数增大,故C正确.故选C.【分析】由电路图可知,开关断开时,电路断路,两电压表均测电源的电压;当开关闭合时,两灯泡串联,电压表V1测L2两端的电压,电压表V2测电源的电压,电流表测电路中的电流;根据电源的电压可知电压表V2示数的变化,根据串联电路的电压特点可知电压表V1示数的变化,根据电路的通断可知电流表示数的变化.2.如图所示的电路中,电源电压保持不变,闭合开关s,将滑动变阻器滑片向左移动时()A. 灯泡L1亮度不变、L2变亮B. 电流表示数不变,电压表示数变大C. 电流表示数变小,电压表示数不变D. 电流表、电压表示数均不变【答案】 B【解析】【解答】根据电路图判断是并联电路,滑片上连接电压表,所以滑片的移动不能改变电路中的电流或电压,但改变了电压表测量的范围,电压表测量的反应越大,电压表的示数越大,B符合题意,ACD不符合题意。

初三物理电压 电阻解题技巧(超强)及练习题(含答案)含解析

初三物理电压 电阻解题技巧(超强)及练习题(含答案)含解析

初三物理电压电阻解题技巧(超强)及练习题(含答案)含解析一、电压电阻选择题1.小王喜欢物理,平时很关注生活中的一些物理量,他收集的下列估计值中最接近实际的是()A. 现在九年级的物理课本的宽度约为20cmB. 教室中日光灯的电压约为110VC. 成年人的体重约为60ND. 刷牙时比较舒适的水温约为60℃【答案】A【解析】【解答】解:A、九年级的物理课本的宽度约为20cm,符合实际;故A正确;B、教室中日光灯的电压约为220V;故B错误;C、成年人的质量约60kg,故其体重约为600N;故C错误;D、刷牙时比较舒适的水温约为40℃左右;故D错误;故选A【分析】首先要对选项中涉及的几种物理量有个初步的了解,对于选项中的单位,可根据需要进行相应的换算或转换,排除与生活实际相差较远的选项,找出符合生活实际的答案.2.由欧姆定律公式I= 变形得R= ,结合所学电学知识,判断下列说法正确的是()A. 导体的电阻跟通过导体的电流成反比B. 如果导体被拉长,则其电阻将变小C. 如果通过导体的电流变小,导体的电阻将变大D. 导体两端电压增大时,电流也增大,但其比值不变【答案】D【解析】【解答】解:AC、电阻是导体本身的一种性质,与通过导体的电流没有关系,故AC错误; B、导体电阻的影响因素:导体的长度、横截面积、材料.如果导体被拉长,其长度变长,横截面积变小,则其电阻将变大,故B错误;D、导体电阻可由导体两端的电压值与流过导体的电流值的比值求得,但是导体电阻与流过的电流和两端的电压无关.当导体两端电压增大时,电流也增大,但其比值不变,故D 正确.故选D.【分析】导体电阻可由导体两端的电压值与流过导体的电流值的比值求得,但是导体电阻是导体本身的一种性质,与流过的电流和两端的电压无关.导体的电阻与导体的材料、长度、横截面积等有关.3.能源、信息和材料是现代社会发展的三大支柱,关于它们下列说法正确的是()A. 太阳能、风能、天然气是可再生能源B. 光纤通讯主要利用电信号传递信息C. 超导体材料可以应用于任何电器并使其效率提高D. 大亚湾核电站利用核裂变释放的能量来发电【答案】 D【解析】【解答】A、太阳能、风能是可再生能源,天然气是不可再生能源,A不符合题意;B、光纤通讯主要利用激光信号传递信息,B不符合题意;C、“超导材料”由于没有电阻,不能用于电能转化为内能的电器,例如电饭锅、电水壶等,C不符合题意;D、由于裂变是可控的,所以大亚湾核电站利用核裂变释放的能量来发电的,D符合题意。

(物理)九年级物理电压 电阻解题技巧讲解及练习题(含答案)

(物理)九年级物理电压 电阻解题技巧讲解及练习题(含答案)

(物理)九年级物理电压电阻解题技巧讲解及练习题(含答案)一、电压电阻选择题1.下列说法中正确的是A. “光年”是时间单位B. 卫星通信是利用超声波来传递信息的C. 超导体在超低温状态下电阻为零D. 在气体和液体中,流速越大的位置压强越大【答案】C【解析】【解答】A、光年是光在真空中行走一年的距离,是长度单位,不是时间单位,故本选项错误.B、卫星通信是利用电磁波来传递信息的,故本选项错误.C、当温度降低到一定程度时,某些物质的电阻会变为零,这种物质叫做超导体.正确,D、气体的压强与流速的关系:在气体和液体中,流速越大的位置压强越小.故本选项错误.故选C.【分析】①光年指的是光在真空中行走一年的距离.②卫星通信:卫星通信是微波通信的手段之一.③超导材料是一种电阻为零的材料.超导体的电阻为0,不会放热,所以电能无法转化为内能.④气体和液体都属于流体,在流体中,流速大的地方压强小,流速小的地方压强大.此题主要是考查学生对光年的认识和了解,以及对超导现象及超导材料的特点和流体压强跟流速关系的认识和了解,属于识记性内容,比较简单.2.如图所示,闭合电键S,灯L亮,一段时间后灯L熄灭,电压表示数变小。

若电路中只有一处故障,且只发生在灯L或R上。

现用一只规格相同且完好的灯L'替换灯L,关于电路故障判断正确的是()A. 若灯L'亮,则可能是灯L断路B. 若灯L'亮,则一定是电阻R短路C. 若灯L'不亮,则可能是灯L短路D. 若灯L'不亮,则一定是电阻R断路【答案】 D【解析】【解答】闭合开关,灯泡发光,说明电路是通路。

过一会儿灯泡熄灭,电压表示数变小,原因有两个:灯泡L短路或电阻R断路. 一只规格相同且完好的灯L′替换灯L,若是灯L短路,其它地方完好,换上新灯泡后不短路,L'能发光,故若灯L'亮,则一定是灯L 短路,AB不符合题意.若是电阻R断路,换上新灯泡后电路还是断路,不能发光,故若灯L'不亮,则一定是电阻R断路,C不符合题意,D符合题意.故答案为:D.【分析】在串联电路中各用电器互相影响,若电压表示数变大,则测量的位置断路.3.石墨烯又称单层墨,它仅由一层碳原子组成,具有许多奇特的属性,包括极强的拉力,优良的导电性和导热性,硬度最大,熔点超过3000℃等,这种高新材料有可能代替硅成为新的半导体材料.根据石墨烯的特性,你认为石墨烯不能用来制成()A. 高压输电线B. 坚韧的防弹衣C. 发光二极管D. 保温隔热材料【答案】 D【解析】【解答】由于石墨烯具有优良的导电性和导热性,所以可以利用石墨烯制成高压输电线,A不符合题意;石墨烯有极强的拉力,硬度最大,所以可以制成坚韧的防弹衣,B不符合题意;C、石墨烯这种高新材料有可能代替硅成为新的半导体材料,因此可以用来制成发光二极管,C不符合题意;D、根据石墨烯优良的导热性,不能用来制成保温隔热材料,D符合题意.故答案为:D.【分析】本题考查了学生对材料导电性、导热性、硬度等特性的理解,结合题目所给信息,石墨烯不能用来制成保温隔热材料.4.在如图所示的电路中,电压表测量的是()A. 灯L1两端的电压B. 灯L2两端的电压C. 电源两端的电压D. 开关S两端的电压【答案】B【解析】【解答】解:本题中电压表画在左上角,好象是在电池的两端,离L2很远,其实电压表是并联在L2的两端的,测的是L2的电压.故选B.【分析】电压表的使用规则要求,电压表要与被测电路并联.5.能源、信息和材料是现代社会发展的三大支柱,关于它们下列说法正确的是()A. 太阳能、风能、天然气是可再生能源B. 光纤通讯主要利用电信号传递信息C. 超导体材料可以应用于任何电器并使其效率提高D. 大亚湾核电站利用核裂变释放的能量来发电【答案】 D【解析】【解答】A、太阳能、风能是可再生能源,天然气是不可再生能源,A不符合题意;B、光纤通讯主要利用激光信号传递信息,B不符合题意;C、“超导材料”由于没有电阻,不能用于电能转化为内能的电器,例如电饭锅、电水壶等,C不符合题意;D、由于裂变是可控的,所以大亚湾核电站利用核裂变释放的能量来发电的,D符合题意。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

初三物理电压电阻及其解题技巧及练习题(含答案)一、电压电阻选择题1.如图所示的电路中,电源电压不变,电表都是理想的电表,当闭合开关S后,电路中的电表变化情况是()A. V1示数减小,V2示数减少,A示数减小B. V1示数增大,V2示数不变,A示数增大C. V1示数减小,V2示数不变,A示数增大D. V1示数增大,V2示数增大,A示数减小【答案】 C【解析】【解答】解:由电路图可知,开关断开时,电路断路,两电压表均测电源的电压;当开关闭合时,两灯泡串联,电压表V1测L2两端的电压,电压表V2测电源的电压,电流表测电路中的电流;∵电压表V2始终测电源的电压,∴开关S闭合后,电压表V2的示数不变,故AD不正确;开关断开时电压表V1测电源的电压,开关闭合后V1测串联电路中L2两端的电压,∵串联电路中总电压等于各分电压之和,∴开关S闭合后,电压表V1的示数减小,故B不正确;∵开关断开时电路断路、电流表的示数为0A,开关闭合后电流表测串联电路中的电流,∴开关S闭合后,电流表的示数增大,故C正确.故选C.【分析】由电路图可知,开关断开时,电路断路,两电压表均测电源的电压;当开关闭合时,两灯泡串联,电压表V1测L2两端的电压,电压表V2测电源的电压,电流表测电路中的电流;根据电源的电压可知电压表V2示数的变化,根据串联电路的电压特点可知电压表V1示数的变化,根据电路的通断可知电流表示数的变化.2.如图是汽车、摩托车油量表(实际上就是电流表)原理示意图,R′是定值电阻,R是滑动变阻器,则()A. 向油箱里加油时,电流表示数变大B. 燃油消耗下降时,电流表示数变大C. 燃油全部耗尽时,电流表将被烧坏D. 油箱加油过满时,电流表将被烧坏【答案】A【解析】【分析】已知定值电阻和滑动变阻器串联,电流表测量的是电路中的电流,浮子和滑片相连,根据杠杆的原理,浮子上浮时,滑片向下移动,滑动变阻器接入电路的电阻减小,根据公式I=可知,电路中的电流变化.当浮子下浮时,滑片向上移动,滑动变阻器接入电路的电阻增大,根据公式I=可知,电路中的电流变化.【解答】向油箱里加油时,浮子上浮,滑片向下移动,滑动变阻器接入电路的电阻减小,根据公式I=可知,电路中电流增大,电流表示数变大,A正确.燃油消耗下降时,浮子下浮,滑片向上移动,滑动变阻器接入电路的电阻增大,根据公式I=可知,电路中电流变小,电流表示数变小,B错误.燃油全部耗尽时,滑动变阻器接入电路的电阻最大,根据公式I=可知,电路中电流最小,电流表示数最小,C错误.油箱加油过满时,滑动变阻器接入电路的电阻最小,根据公式I=可知,电路中电流最大,电流表示数最大,但还有保护电阻,不至于烧坏电流表,故D错误.故选A.【点评】本题考查欧姆定律的应用和滑动变阻器以及杠杆的应用,关键是能正确分析电路的组成,以及滑片移动时引起的电路中电流的变化情况.这是本题的重点也是难点.3.如图所示的电路中,电源电压保持不变,闭合开关s,将滑动变阻器滑片向左移动时()A. 灯泡L1亮度不变、L2变亮B. 电流表示数不变,电压表示数变大C. 电流表示数变小,电压表示数不变D. 电流表、电压表示数均不变【答案】 B【解析】【解答】根据电路图判断是并联电路,滑片上连接电压表,所以滑片的移动不能改变电路中的电流或电压,但改变了电压表测量的范围,电压表测量的反应越大,电压表的示数越大,B符合题意,ACD不符合题意。

故答案为:B.【分析】由于滑动变阻器上连接电压表,移动滑片不影响电路,但改变电压表测量的范围,电压表示数改变。

4.如图甲是某生产流水线上的产品输送及计数装置示意图。

其中S为激光源,R1为光敏电阻(有光照射时,阻值较小;无光照射时,阻值较大),R2为定值保护电阻,a、b间接“示波器”(示波器的接入对电路无影响)。

水平传送带匀速前进,每当传送带上的产品通过S与R1之间时,射向光敏电阻的光线会被产品挡住。

若传送带上的产品为均匀正方体,示波器显示的电压随时间变化的关系如图乙所示。

已知计数器电路中电源两极间的电压恒为6V,保护电阻R2的阻值为400Ω。

则()A. 有光照射时光敏电阻R1的阻值为800 ΩB. 有光照射和无光照射时保护电阻R2两端的电压之比为1:2C. 有光照射和无光照射时光敏电阻的阻值之比为1:2D. 每l h通过S与R1之间的产品个数为6 000个【答案】 D【解析】【分析】(1)由甲图可知,两电阻串联,根据题意可知有光照射时光敏电阻R1阻值的变化,根据欧姆定律可知电路中电流的变化和定值电阻两端的电压变化,根据串联电路的电压特点可知R1两端电压的变化;由图象知R1的电压U1=2V,根据串联电路电压的特点求出R2的电压,根据欧姆定律求出电路中的电流和求出R1的电阻.(2)R1无激光照时,R1与R2串联,由图象可得R1的电压U1′=4V,根据串联电路的电压特点求出R2两端的电压,根据欧姆定律求出电路中的电流和此时R1的电阻,即可得出有光照射和无光照射时保护电阻R2两端的电压之比和光敏电阻的阻值之比.(3)由图象可知:每经过0.6s,就有一个产品通过计数装置,可以求出平均每小时通过的产品个数.【解答】(1)由甲图可知:R1、R2串联,由光敏电阻有光照射时阻值较小可知,当有光照射时,R1的阻值变小,电路的总电阻变小;根据I=可知,电路中的电流变大;根据U=IR可知,R2两端的电压变大;根据串联电路总电压等于各分电压之和可知,R1两端的电压变小,即R1两端的电压较低,由图象知R1的电压U1=2V,则U2=U-U1=6V-2V=4V,电路中的电流:I===0.01A,光敏电阻的阻值:R1===200Ω,故A不正确.(2)R1无激光照时,由图象可得U1′=4V,U2′=U-U1′=6V-4V=2V,所以,有光照射和无光照射时保护电阻R2两端的电压之比U2:U2′=4V:2V=2:1,故B不正确;I′===0.005A,此时电阻R1的阻值:R1′===800Ω,所以,光照射和无光照射时光敏电阻的阻值之比R1:R1′=200Ω:800Ω=1:4,故C不正确;(3)由图象可知:每经过0.6s,就有一个产品通过计数装置.n==6000个,故D正确.故选D.【点评】本题考查了串联电路的电流特点和欧姆定律的灵活应用.关键是根据欧姆定律结合光敏电阻随光照的变化从图象中得出有无光照和无光照时对应的电阻、电压.5.在图中所示,电源两端电压保持不变,闭合开关S后,电路正常工作,过了一会儿灯L 突然变亮,两表示数都变大,则该电路出现的故障可能是()A. 灯L短路B. 灯L断路C. 电阻R断路D. 电阻R 短路【答案】 D【解析】【解答】先根据灯泡的亮度变化确定短路还是断路,然后根据电表的示数情况来判断电路故障具体位置.电流表示数变大,说明电路一定出现短路现象电阻R短路。

故答案为:D。

【分析】本题考查学生对电路故障的分析能力。

先根据灯泡的亮度变化确定短路还是断路,然后根据电表的示数情况来判断电路故障具体位置,是短路还是断路。

6.两个导体串联后的总电阻大于其中任何一个导体的电阻,因为导体串联相当于()A. 减小了导体长度 B. 减小了导体横截面积 C. 增大了导体长度 D. 增大了导体横截面积【答案】C【解析】【解答】导体的电阻与导体的长度、横截面积和材料有关。

两个导体串联后的总电阻大于其中任何一个导体的电阻,因为导体串联相当于增大了导体长度,电阻变大。

C 符合题意,ABD不符合题意。

故答案为:C.【分析】导体的电阻和导体的材料、长度、横截面积和温度有关.7.在如图电路中,开关闭合时,电压表V1、V2、V3的读数分别是U1、U2、U3,则U1、U2、U3的关系正确的是()A. U1=U2+U3B. U1=U2=U3C. U1>U2>U3D. U3>U2>U3【答案】 B【解析】【解答】解:由图可知,两盏灯并联,V1并联在L2两端,所以V1测量L2两端的电压;而V3与L1并联,所以V3测量L1两端的电压;V2直接并联在电源两端,所以V2测量电源电压;并联电路的电压关系为:并联电路中各支路两端的电压相等,即U=U1=U2=U3.故选B.【分析】分析电路结构,明确各电路元件的连接方式,明确各电压表所测电路电压间的关系.8.如图所示的电路中,电源电压恒为6V,R 为10Ω,滑动变阻器R0最大电阻为50Ω,当滑动变阻器的滑片P 由a端滑到b端,电压表示数的变化是()A. 0~6VB. 0~5VC. 0~1VD. 1~5V【答案】 B【解析】【解答】当滑片P在a端时,滑动变阻器连入电路的电阻为0,两端的电压为0V;当滑片P由a端滑到b端,连入电路中的电阻增大,电路中的电流减小,根据欧姆定律可知,定值电阻分压减小,电源电压不变,滑动变阻器两端的电压增大;当滑动变阻器的滑片P在b端时,电路中的电流:I==0.1A,滑动变阻器两端的电压:U ab=0.1A×50Ω=5V.电压表示数的变化范围是0~5V.故选B.【分析】由电路图可知,滑动变阻器与定值电阻是串联的,电压表测的是滑动变阻器两端的电压,当滑片P由a端滑到b端,连入电路中的电阻增大,根据欧姆定律和串联电路的分压关系分析判断.9.在如图a的电路中,当闭合开关后,两个电压表指针偏转均为图b所示,则电阻R1和R2两端的电压分别()A. 1.2 V 4.8 VB. 6 V 1.2 VC. 1.2 V 6 VD. 4.8 V 1.2 V【答案】 D【解析】【解答】分析电路图是串联电路,V1测量电源电压,V2测量R2的电压,根据串联电路中总电压等于各用电器电压之和的规律,V1的示数要大于V2示数,所以选用0-15V读数,为6V,V2选用0-3V读数,为1.2V,则R1的电压为6V-1.2V-4.8V,D符合题意,ABC不符合题意。

故答案为:D.【分析】根据串联电路中电压规律判断电压表选用的量程,并计算各用电器的电压的大小。

10.下列说法中正确的是A. “光年”是时间单位B. 卫星通信是利用超声波来传递信息的C. 超导体在超低温状态下电阻为零D. 在气体和液体中,流速越大的位置压强越大【答案】C【解析】【解答】A、光年是光在真空中行走一年的距离,是长度单位,不是时间单位,故本选项错误.B、卫星通信是利用电磁波来传递信息的,故本选项错误.C、当温度降低到一定程度时,某些物质的电阻会变为零,这种物质叫做超导体.正确,D、气体的压强与流速的关系:在气体和液体中,流速越大的位置压强越小.故本选项错误.故选C.【分析】①光年指的是光在真空中行走一年的距离.②卫星通信:卫星通信是微波通信的手段之一.③超导材料是一种电阻为零的材料.超导体的电阻为0,不会放热,所以电能无法转化为内能.④气体和液体都属于流体,在流体中,流速大的地方压强小,流速小的地方压强大.此题主要是考查学生对光年的认识和了解,以及对超导现象及超导材料的特点和流体压强跟流速关系的认识和了解,属于识记性内容,比较简单.11.如下图甲所示,闭合开关后,在滑片P由b端向a端移动的过程中,电压表示数U随滑动变阻器的电阻R2变化的关系图像如下图乙所示,下列说法错误的是()A. 电源电压是6VB. R2的最大阻值是20ΩC. R1的电阻是是10ΩD. 当滑片P移动中点时,10s内电流通过R1产生的热量是18J【答案】D【解析】【解答】由电路图和图乙知当P在b端时电路中只有R1,此时电压表的示数为6V,即电源电压为6V,A不符合题意;当P在b端时R1、R2串联,此时R2=20Ω且最大,电压表的示数为2V,由I= 得I= =0.2A,R1= =10Ω,B、C不符合题意; 当滑片P移动中点时R1=10Ω,I总= =0.3A,Q1=I12R1t1=(0.3A)2×10Ω×10s=9J,D符合题意.【分析】A、根据电路图甲、图乙分析P在b端时的电路得出电源电压的大小;B、C根据电路图甲、图乙分析P在a端时的电路得出R2的最大阻值及R1两端的电压,根据欧姆定律求出R1的值;D、先判断滑动变阻器的阻值,根据欧姆定律求出电路中的电流,根据Q=I2Rt求解。
