互换性与技术测量实验实验报告(作业用)
互换性与测量技术(人教版)实验报告
实验二用光切显微镜测量表面粗糙度1.微观不平度十点高度Ｒｚ的测量
实验三形状误差的测量1.直线度误差的测量
2.平面度误差的测量
3.圆度误差的测量
实验四位置误差的测量
1.平行度误差的测量(mm)
3.跳动的测量(mm)
图样标注跳动量合格性结论端面跳动
径向跳动
径向全跳动
测量位置测量数据
最大最小差值1—1
2—2
3—3
4—4
5—5
6—6
7—7
8—8
测
量
示
意
图
实验五在工具显微镜上测量外螺纹各参数
实验一齿轮齿圈经向跳动的测量（表一）
实验一齿轮公法线长度及其变动的测量（表二）
实验一齿距偏差及齿距累计误差的测量（表三）
实验一在双啮仪上对齿轮的综合测量（表四）。
互换性与技术测量实验报告
互换性与技术测量实验报告互换性与技术测量实验报告引言：互换性是指在特定条件下，两个或多个系统、组件或部件之间的相互替换性能。
在工程领域中，互换性是一个重要的概念，特别是在制造和设计过程中。
技术测量则是通过各种测量方法和工具，对互换性进行定量评估和验证。
本实验报告旨在探讨互换性与技术测量之间的关系，并通过实验数据和分析来支持结论。
实验目的：本实验旨在通过测量和比较不同尺寸的螺丝与螺孔之间的互换性能，来研究互换性与技术测量之间的关系。
实验设备与方法：实验中使用了一组螺丝和相应的螺孔，分别为直径为1mm、2mm和3mm的螺丝。
通过测量螺丝和螺孔的直径、长度和螺纹间距等参数，来评估互换性。
实验过程中，我们使用了千分尺、游标卡尺和显微镜等工具进行测量，并记录下实验数据。
实验结果与分析：根据实验测量数据，我们计算出不同尺寸的螺丝和螺孔之间的互换性指标。
通过对比不同尺寸的螺丝和螺孔的测量结果，我们发现直径为1mm的螺丝与螺孔之间的互换性最好，其尺寸差异最小。
而直径为3mm的螺丝与螺孔之间的互换性最差，尺寸差异较大。
进一步分析发现，螺纹间距对互换性也有重要影响。
螺纹间距越小，螺丝与螺孔之间的互换性越好。
这是因为螺纹间距较小的螺丝和螺孔之间的匹配度更高，更容易实现互换。
而螺纹间距较大的螺丝和螺孔之间的互换性较差，可能需要额外的工具或修整才能实现互换。
结论：通过本实验的测量和分析，我们可以得出以下结论：1. 互换性与技术测量密切相关，通过精确的测量可以评估和验证互换性能。
2. 尺寸和螺纹间距是影响互换性的重要因素，尺寸差异小和螺纹间距小的系统具有更好的互换性能。
3. 技术测量方法和工具的选择对于准确评估互换性至关重要，不同的测量方法可能会导致不同的结果。
进一步研究：本实验仅仅是对互换性与技术测量之间关系的初步探索，还有许多方面值得深入研究。
例如，可以通过更多的实验数据和样本来验证结论的普适性。
另外，可以研究不同材料和制造工艺对互换性的影响，以及探索如何通过技术测量来优化互换性能。

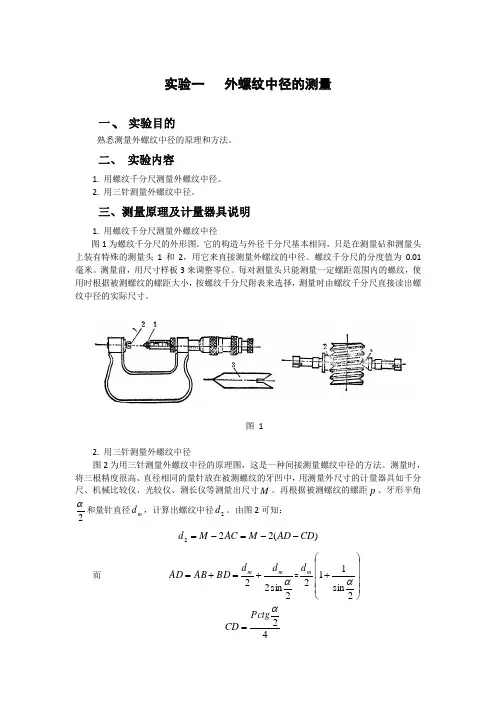

(教学)互换性与技术测量实验
实验一 外螺纹中径的测量一、实验目的熟悉测量外螺纹中径的原理和方法。
二、 实验内容1. 用螺纹千分尺测量外螺纹中径。
2. 用三针测量外螺纹中径。
三、测量原理及计量器具说明1. 用螺纹千分尺测量外螺纹中径图1为螺纹千分尺的外形图。
它的构造与外径千分尺基本相同，只是在测量砧和测量头上装有特殊的测量头1和2，用它来直接测量外螺纹的中径。
螺纹千分尺的分度值为0.01毫米。
测量前，用尺寸样板3来调整零位。
每对测量头只能测量一定螺距范围内的螺纹，使用时根据被测螺纹的螺距大小，按螺纹千分尺附表来选择，测量时由螺纹千分尺直接读出螺纹中径的实际尺寸。
图 12. 用三针测量外螺纹中径图2为用三针测量外螺纹中径的原理图，这是一种间接测量螺纹中径的方法。
测量时，将三根精度很高、直径相同的量针放在被测螺纹的牙凹中，用测量外尺寸的计量器具如千分尺、机械比较仪、光较仪、测长仪等测量出尺寸M 。
再根据被测螺纹的螺距p 、牙形半角2α和量针直径m d ，计算出螺纹中径2d 。
由图2可知： )(222CD AD M AC M d --=-=而 2sin 22αmm d d BD AB AD +=+==⎪⎪⎪⎪⎭⎫⎝⎛+2sin112αm d 42αPctgCD =将AD 和CD 值代入上式，得：222sin 112ααctg Pd M d m +⎪⎪⎪⎪⎭⎫⎝⎛+-=对于公制螺纹，060=α，则P d M d 866.032+-=图 2 为了减少螺纹牙形半角偏差对测量结果的影响，应选择合适的量针直径，该量针与螺纹牙形的切点恰好位于螺纹中径处。
此时所选择的量针直径m d 为最佳量针直径。
由图3可知：2cos2αP d m =对于公制螺纹，060=α，则P d m 577.0=在实际工作中，如果成套的三针中没有所需的最佳量针直径时，可选择与最佳量针直径相近的三针来测量。
量针的精度分成0级和1级两种：0级用于测量中径公差为4—8μm 的螺纹塞规；1级用于测量中径公差大于8μm 的螺纹塞规或螺纹工件。

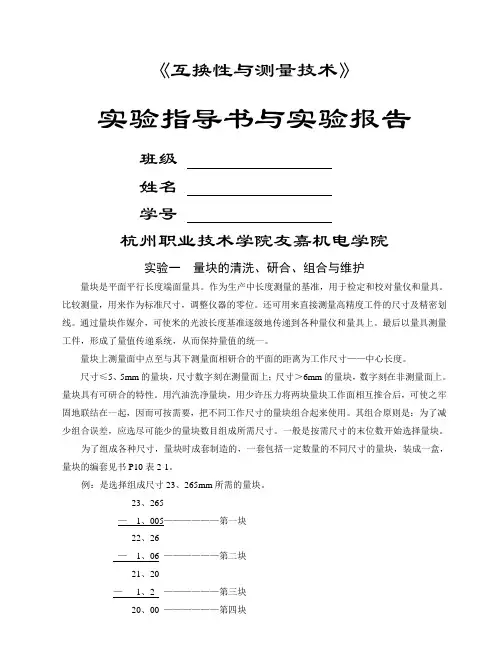

互换性与测量技术实验报告
《互换性与测量技术》实验指导书与实验报告班级姓名学号杭州职业技术学院友嘉机电学院实验一量块的清洗、研合、组合与维护量块是平面平行长度端面量具。
作为生产中长度测量的基准，用于检定和校对量仪和量具。
比较测量，用来作为标准尺寸，调整仪器的零位。
还可用来直接测量高精度工件的尺寸及精密划线。
通过量块作媒介，可使米的光波长度基准逐级地传递到各种量仪和量具上。
最后以量具测量工件，形成了量值传递系统，从而保持量值的统一。
量块上测量面中点至与其下测量面相研合的平面的距离为工作尺寸——中心长度。
尺寸≤5、5mm的量块，尺寸数字刻在测量面上；尺寸＞6mm的量块，数字刻在非测量面上。
量块具有可研合的特性。
用汽油洗净量块，用少许压力将两块量块工作面相互推合后，可使之牢固地联结在一起，因而可按需要，把不同工作尺寸的量块组合起来使用。
其组合原则是：为了减少组合误差，应选尽可能少的量块数目组成所需尺寸。
一般是按需尺寸的末位数开始选择量块。
为了组成各种尺寸，量块时成套制造的，一套包括一定数量的不同尺寸的量块，装成一盒，量块的编套见书P10表2-1。
例：是选择组成尺寸23、265mm所需的量块。
23、265—1、005——————第一块22、26—1、06 ——————第二块21、20—1、2 ——————第三块20、00 ——————第四块即可选择尺寸为1、005，1、06，1、20及20、00mm的量块各一块，组成尺寸23、265毫米。
根据量块中心长度制造的极限偏差和平面平行度偏差划分量块的精度等级，分为四级（0、1、2、3级，其中0级最高）；按检定精度分为5等（1、2、3、4、5等，其中1等最高）。
量块按级使用时，所依据的是刻在量块上的基本尺寸；按等使用时，所依据的则是量块的实际尺寸。
使用量块时，要正确研合，避免划伤测量面。
在测量过程中，严禁碰撞或掉落地上，使用完毕，要用绸布和航空汽油洗净并涂上防锈油。
为了减少温度影响，使用量块时应尽量避免量块与手直接接触，最好用竹镊子夹持，否则将因热膨胀引起测量误差。

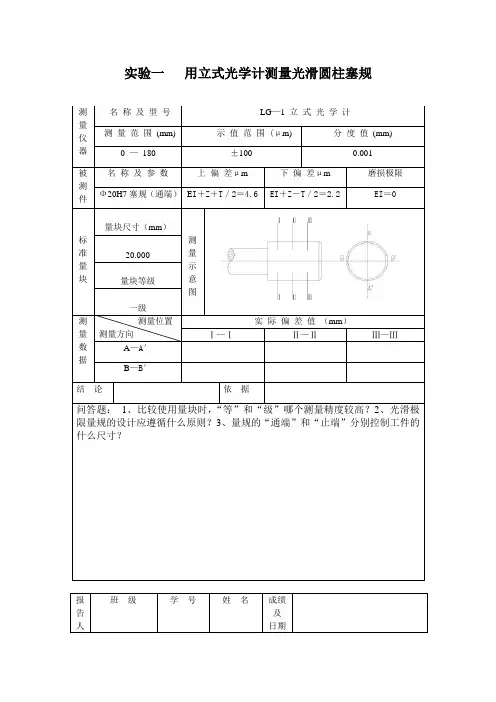

互换性与技术测量实验实验报告(作业用)
量块等级
一级
测量数据
测量位置
测量方向
实际偏差值（mm）
Ⅰ—Ⅰ
Ⅱ—Ⅱ
Ⅲ—Ⅲ
A—A′
B—B′
结论
依据
问答题：1、比较使用量块时，“等”和“级”哪个测量精度较高？2、光滑极限量规的设计应遵循什么原则？3、量规的“通端”和“止端”分别控制工件的什么尺寸？
报告人
班级
学号
姓名
成绩及
日期
实验二平板平面度测量
螺栓合格条件
结论
结论依据
d2实≥d2min＝16.886mm
d2作用≤d2max＝17.026mm
思考、问答题：
1、螺纹的互换性和配合性质主要取决于什么？
2、螺纹中径公差包含了中径本身的公差、螺距误差和牙型半角的允许值在中径上的影响量，这个概念对吗？为什么？
3、用工具显微镜测量外螺纹的主要参数时，测量结果要取平均值，这是为了消除被测螺纹安装误差的影响，试叙述之。
结
论
Rz
Ry＝（h峰max－h谷min）×C＝μm
Ry
B.单峰平均间距S的测量（n＝11）
测量数据
计算结果
结论
S1
S＝ ＝
S：
Sn
实验心得体会：
实验五螺纹测量实验
仪器名称及型号
测量范围
分度值
小型工具显微镜
纵向
0—75mm
0.01mm
横向
0—25mm
0.01mm
测角目镜
0—360°
1′
立柱倾角
±12°
4、综合量规模拟被测零件的实效边界，它由____________和______________两部分组成。

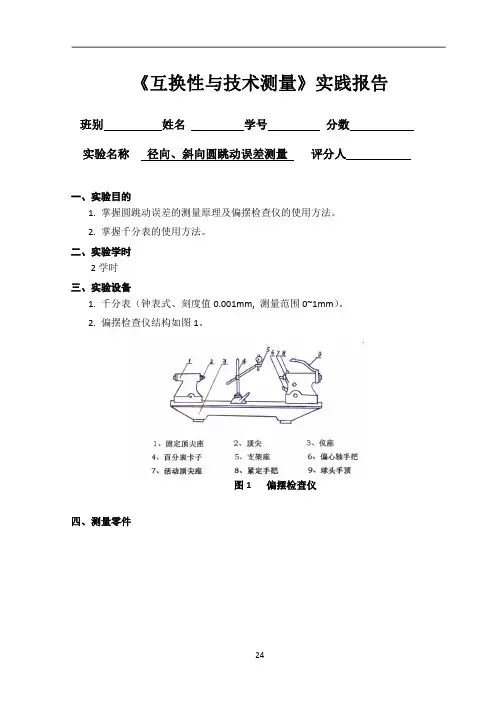

互换性与技术测量
《互换性与技术测量》实践报告班别姓名学号分数
实验名称径向、斜向圆跳动误差测量评分人
一、实验目的
1. 掌握圆跳动误差的测量原理及偏摆检查仪的使用方法。
2. 掌握千分表的使用方法。
二、实验学时
2学时
三、实验设备
1. 千分表（钟表式、刻度值0.001mm, 测量范围0~1mm）。
2. 偏摆检查仪结构如图1。
图1 偏摆检查仪
四、测量零件
图2 测量零件
五、实验方法和步骤
1. 擦净零件和量仪。
2. 将千分表装置在千分表座上，将零件装置在顶针架上。
零件中心孔与顶针结合锥面间的径向间隙应为零。
3. 测量零件表面径向圆跳动（如图3-3）：测量前应将千分表的长指针位置调整到零位。
使量杆轴线的延长线恰好通过零件中心（千分表的短指针应在0～1mm的中间位置）量杆轴线与被测表面垂直。
零件缓慢旋转一周，测出径向圆跳动的误差值。
图3 径向圆跳动
4. 测量零件的斜向圆跳动：
基本上与径向圆跳动相同。
（强调：使千分表的测杆轴线必须与被测表面垂直。
）
5. 将零件允许的径向圆跳动量和斜向圆跳动量与测量结果作比较，作出适用性结论。
6. 整理仪器和零件，涂上防修油。
六、实验报告内容
1. 测量零件的实际尺寸，判断零件是否加工合格？
2、径向圆跳动和斜向圆跳动在测量时有何区别？
3、径向圆跳动和径向全跳动在测量时有何区别？。
互换性与测量技术实验报告
互换性与测量技术实验报告互换性与测量技术实验报告引言：在现代科学与技术领域，测量技术是一项至关重要的工作。
无论是在制造业、医疗领域还是科学研究中，准确的测量结果都是决策、判断和进一步研究的基础。
然而，测量技术中存在一个重要的概念，即互换性。
本实验旨在探讨互换性对测量结果的影响，并提出相应的解决方案。
实验设计：本次实验使用了一台电子天平和一组标准质量块。
首先，我们将天平调零，然后称量了每个质量块的重量。
在每次测量之前，我们都将质量块放在天平上，确保其与天平接触良好。
每个质量块的测量重复了五次，以获得更准确的结果。
实验结果：通过对实验数据的分析，我们发现了互换性对测量结果的影响。
尽管我们使用了同一台天平和相同的质量块，但在不同的测量中，质量块的重量存在微小的差异。
这表明互换性可能导致测量结果的不确定性。
讨论：互换性是指在相同条件下，不同测量之间的结果差异。
它可能由多种因素引起，包括仪器的精度、环境条件的变化以及操作员的技术水平等。
在测量技术中，互换性是一个不可忽视的问题，因为它直接影响到测量结果的准确性和可靠性。
为了解决互换性带来的问题，我们可以采取以下几种方法：1. 校准仪器：定期对测量仪器进行校准，以确保其准确度和稳定性。
校准应由专业人员进行，并使用标准样品进行比对。
2. 控制环境条件：在进行测量时，尽量保持环境条件的稳定，如温度、湿度等。
这可以减少外部因素对测量结果的影响。
3. 培训操作员：提高操作员的技术水平和操作规范性，以减少人为误差的可能性。
操作员应熟悉仪器的使用方法，并遵循正确的测量步骤。
4. 重复测量：进行多次测量，并计算平均值以提高结果的准确性。
多次测量可以减少随机误差的影响，提高测量结果的可靠性。
结论：互换性是测量技术中一个重要的概念，它对测量结果的准确性和可靠性有着直接的影响。
在实际应用中，我们应该意识到互换性的存在，并采取相应的措施来减少其对测量结果的影响。
通过校准仪器、控制环境条件、培训操作员和进行多次测量等方法，我们可以提高测量技术的精度和可靠性，为科学研究和工程应用提供更准确的数据支持。
互换性实验报告(做实验需要用)
《互换性与技术测量》实验报告
班级
学号
姓名
江西理工大学机电实验中心
实验1-1 用立式光学计测量轴径
实验1-2 用量缸表测量内径
实验1-3 用内径百分表测量内径
实验1-4 用投影测长仪测量长度
实验2-1 平尺直线度误差的测量
2-2平面度误差的测量
2-3径向圆跳动和端面圆跳动的测量
4-1螺纹中径检测
实验6-1 齿轮齿圈径向跳动测量
实验6-2齿轮公法线平均长度偏差w E ∆与公法线长度变动量w F ∆的测量
实验6-3 齿轮分度圆齿厚偏差E
∆的测量
实验6-4 齿轮齿距偏差pt f ∆与齿距累积误差P F ∆的测量
pb
f。
互换性与技术测量实验报告
实验一量块的使用一、实验目的1、能正确进行量块组合，并掌握量块的正确使用方法；2、加深对量值传递系统的理解；3、进一步理解不同等级量块的区别；二、实验仪器设备量块；百分表；测量平板；被测件。
三、实验原理量块的测量平面十分光洁和平整，当用力推合两块量块使它们的测量平面互相紧密接触时，两块量块便能粘合在一起，量块的这种特性称为研合性。
利用量块的研合性，就可以把各种尺寸不同的量块组合成量块组。
四、实验内容与步骤（一）实验内容采用合理的量块组合，测量被测零件尺寸高度。
（二）实验步骤1.用游标卡尺测量被测件2.据所需要的测量尺寸，自量块盒中挑选出最少块数的量块。
（每一个尺寸所拼凑的量块数目不得超过 4块，因为量块本身也具有一定程度的误差，量块的块数越多，便会积累成较大的误差。
）3.量块使用时应研合，将量块沿着它的测量面的长度反向，先将端缘部分测量面接触，使初步产生粘合力，然后将任一量块沿着另一个量块的测量面按平行方向推滑前进，最后达到两测量面彼此全部研合在一起。
4.将研合后的量块与被测件同时放到测量平板上，在测量平板上移动指示表的测量架，使指示表的测头与量块上工作表面相接触，转动指示表的刻度盘，调整指示表示值零位。
5.抬起指示表测头，将被测件放在指示表测头下，取下量块，记录下指示表的读数。
6.量块的尺寸与指示表的读数之和就是被测件的尺寸。
7. 记录数据；五、思考题量块按“等”测量与按“级”测量哪个精度比较高？实验二常用量具的使用一、实验目的1、正确掌握千分尺、内径百分表、游标卡尺的正确使用方法；2、掌握对测量数据的处理方法；3、对比不同量具之间测量精度的区别。
二、实验仪器设备外径千分尺；内径百分表；游标卡尺；轴承等。
三、实验原理分度值的大小反映仪器的精密程度。
一般来说，分度值越小，仪器越精密，仪器本身的“允许误差”（尺寸偏差）相应也越小。
学习使用这些仪器，要注意掌握它们的构造特点、规格性能、读数原理、使用方法以及维护知识等，并注意要以后的实验中恰当地选择使用。
互换性与测量技术基础实验报告
实验一用内径百分表测内孔实验报告仪器名称：内径百分表
指示表的分度值：0.01mm
指示表的示值范围：0～3mm
测量结果
实验二用立式光学计测量轴径实验报告仪器名称：立式光学计
仪器的分度值：0.001mm
仪器的指示范围：±0.1mm
测量结果
实验三径向圆跳动测量实验报告
仪器名称：偏摆检查仪
仪器的分度值：0.01mm 或0.001mm
测量范围：直径d ≤150 mm，长度≤600mm
测量结果
实验四齿轮单个齿距偏差Δf pt和齿距累积总偏差ΔF p测量实验报告仪器名称：齿轮周节测量仪
指示表分度值：0.001mm
测量范围：模数2～16mm
被测齿轮参数：模数m= 3 mm，齿数z= 35 ，压力角α=20°
测量结果（μm）
实验五齿轮径向跳动误差ΔF r的测量实验报告
仪器名称：齿轮跳动检查仪
指示表分度值：0.001mm
测量范围：模数1～6mm
被测齿轮参数：模数m= 3 mm，齿数z= 35 ，压力角α=20°
测量结果（μm）
实验六 齿轮公法线长度变动ΔF W 及公法线平均长度偏差ΔE W 的 测量实验报告
仪器名称：齿轮公法线千分尺 指示表分度值：0.01mm 测量范围：mm
被测齿轮参数：模数m = 3 mm ，齿数z = 35 ，压力角α=20 跨齿数=+=
5.09
z
k 4 公法线公称长度[]=+-=z k m W 014.0)12(476.1公称 32.466 （mm ）
测量结果。
互换性与技术测量实验报告
实用立式光学比较仪测量轴径
实验报告
专业班级 姓名
一、被测零件（名称、编号、精度要求等）
学号
二、实验设备（仪器名、分度值、测量范围、示值范围、量块等级等）
三、测量记录与数据处 测量位置
A－A′
测量
B－B′
方向
A′－A
B′－B
指导教师签名：
-4-
实验二(3) 齿轮公法线长度偏差的测量
实验报告
专业班级
学号姓名
一、被测齿轮参数与精度要求
同组人
二、测量仪器（名称、分度值、测量范围）
三、测量记录与数据处理（单位：μm） 1．计算跨齿数及公法线公称长度
2．齿厚测量记录与齿厚偏差计算
序号（圆周均布位置）
1
2
3
4
5
6
测得值
齿厚偏差 四、测量结果及合格性判断
Ⅰ－Ⅰ
Ⅰ
Ⅱ
实 际 偏 差（ m ）
Ⅱ－Ⅱ
Ⅲ
A
Ⅲ－Ⅲ
测量
B
B′
简图
Ⅰ
ⅡⅢ
A′
四、测量结果及合格性判断 五、思考题解答 1、 用比较仪测量工件属于何种测量方法，有何特点？
合格性结论：合格
指导教师签名：
-2-
实验二(1) 齿轮径向跳动的测量
实验报告
专业班级 机设 181
一、被测齿轮参数与精度要求
学号姓名
五、思考题解答
合格性结论：
指导教师签名：
-5-
同组人
二、测量仪器（名称、分度值、测量范围）
三、测量记录与数据处理（单位：μm）
序
序读
读数
号
号数
互换性与技术测量实验报告(6学时)A4(1)
《互换性与技术测量》实验报告机械工程基础实验室互换性与技术测量室编年级班级姓名实验名称及目录：实验一、尺寸测量实验1—1、轴的测量实验1—2、孔的测量实验二、形位误差测量实验2—1、直线度误差的测量实验2—2、平行度误差、平面度误差测量实验三、表面粗糙度测量、螺纹测量实验3—1、表面粗糙度的测量实验3—2、螺纹中径、螺距及牙形半角的测量实验四、齿轮测量实验4—1、直齿圆柱齿轮公法线的测量实验4—2、直齿圆柱齿轮齿厚偏差的测量实验报告：轴的测量一、实验目的四、测量示意图：五、测量步骤：七、测量数据分析并判断被测零件是否合格；八、思考题：1、用立式光学计测量塞规属于什么测量方法？2、绝对测量和相对测量各有什么特点？3、什么是分度值？刻度间距？4、仪器的测量范围和刻度尺的示值范围有何不同？实验报告：孔的测量一、实验目的四、测量示意图：五、测量步骤：七、测量数据分析并判断被测零件是否合格；八、思考题：1、用内径千分尺和内径量表测量孔的直径是，各属于哪种测量方法？2、内径量表测量孔时“转折点”意味着什么？一旦“零位”确定，百分表指针超过“零位”发生转折，示值为正还是负？百分表指针不过“零位”发生转折，示值为正还是负？3、组合量块组的原则是什么？实验报告：直线度误差的测量（形状公差的测量）一、实验目的：四、测量示意图：（要求画出简单的仪器的测量原理图和被测面的测量截面图）六、作图：分别用最小区域法和两端点连线法求直线度误差值，并作出合格性结论。
七、思考题：1、以本实验为例，试比较按最小区域法和两端点连线法评定的直线度误差值何者更合理？2、用作图法求直线度误差值时，如前所述，总是按平行于纵坐标计量，而不是按垂直于两条平行包容直线的距离计量，原因何在？实验报告：表面粗糙度的测量一、实验目的：二、实验仪器：三、实验内容：值。
用干涉显微镜测量表面粗糙度的Rz四、测量记录：实验报告：直齿圆柱齿轮齿厚偏差的测量一、实验目的：一、测量步骤：六、合格性结论：七、思考题：a)测量齿轮齿厚偏差的目的是什么？b)齿厚极限偏差（E ss , E si）和公法线平均长度极限偏差（E ws , E wi）有何关系？c)齿厚的测量精度与哪些因数有关？实验报告：直齿圆柱齿轮公法线的测量一、实验目的：四、测量步骤：六、实验数据分析及合格性结论：七、思考题：a)测量公法线长度偏差，取平均值的原因何在？b)有一个齿轮经测量后确定：公法线平均长度偏差而公法线长度变动量不合格，试分析其原因。
互换性测量技术实训报告（通用12篇）
互换性测量技术实训报告（通用12篇）一、测量技术的原理是什么测量中所采用的原理、方法和技术措施。
电子测量的对象是材料、元件、器件、整机和系统的特征电磁量。
这些电磁量大致包括：①基本参量，如电压、功率、频率、阻抗、衰减和相移等；②综合参量,如网络参量、信号参量、波形参量和晶体管参量等；③特殊频段的参量，如激光频率、光纤电特性、亚毫米波参量和甚低频参量等。
对于某一测量对象，一般有多种测量技术可供选择，而某一种测量技术又往往可用于不同的测量对象。
用于同一测量对象，不同测量技术的效果可能大致相同，也可能大不相同。
在电子测量中，对于不同参量、不同量程、不同频段以至不同传输线形式，往往要采用不同的测量技术。
二、互换性测量技术实训报告（通用12篇）总结是在某一特定时间段对学习和工作生活或其完成情况，包括取得的成绩、存在的问题及得到的经验和教训加以回顾和分析的书面材料，它是增长才干的一种好办法，因此十分有必须要写一份总结哦。
如何把总结做到重点突出呢？以下是小编为大家收集的互换性测量技术实训报告（通用12篇），希望能够帮助到大家。
互换性测量技术实训报告1实训时间：20xx年xx月xx日实训地点：xxx实训过程与总结：作为土木工程专业一门基本的必修专业实践课，对我们来说，它的重要性不言而喻。
学测量不仅是获取书本的理论知识，更是培养我们的动手操作能力和对课本理论知识的深入理解总结，以及体会测量思想“从控制到碎部，从整体到局部，步步检核”等原则对工程测量的指导意义。
这项技能的熟练掌握对将来走向工地有极大的帮助，毕竟国内高校给予学子实践的机会远不足以满足学生的需求，为此，我们必须在有限的机会创造最大的知识收益。
当然我们还可以通过测量实习这个平台，改善我们的思维结构，培养合作精神和领导能力。
高程测量简单而容易操作，方位角的确定我们采用坐标方位角，我们完成的快而顺利。
导线测量由于精度要求高，要进行较繁杂的数据处理，但这些并不影响进度，任何时候都不要忘了课本知识，遇到问题可以参考课本，可以询问老师，可以与同学讨论。
互换性与测量实验报告答案.doc
互换性与测量实验报告答案【篇一：互换性与测量技术粗糙度测量基础实验报告】>表面粗糙度测量姓名：学号：2013 年12 月17 日目录互换性与测量技术基础之表面粗糙度测量 (1)一．实验目的 (3)二．实验用具 (3)三．实验内容 (3)（1）用表面粗糙度样板确定ra 值。
(3)（2）用rm-20 袖珍式表面粗糙度仪检测。
(3)(3)用tr220 手持式粗糙度仪，测量ra 、ry 、rz 。
(6)四．数据处理 (7)五．实验感悟与体会 (9)六．上网研究 (9)七. 我的创新 (13)一．实验目的1、掌握表面粗糙度检测常用仪器的原理与使用方法。
2、加深对参数ra、rz、ry 的理解。
二．实验用具样板、rm-20 袖珍式表面粗糙度仪、tr220 手持式粗糙度仪、信号采集系统、pc 机三．实验内容（1）用表面粗糙度样板确定ra 值比较法：将被测表面粗糙度样板直接进行比较。
前提：两者的加工方法和材料应尽可能相同，否则将产生较大误差，用肉眼或借助于放大镜等比较，也可以手摸，指甲划动的感觉来判断被测表面的粗糙度（指比较粗糙的工件）。
样板不能用手乱摸，防止生锈。
这种方法一般多用于车向或评定ra 值较大的工件。
评定的准确性很多程度上取决于检验人员的经验。
（2）用rm-20 袖珍式表面粗糙度仪检测材料：碳化硅加工方法：电火花注意事项：指定样件，指定表面才能使用该仪器，粗糙面严紧使用，否则损坏一起。
ra 最大只能测15um 。
图1 rm-20 袖珍型表面粗糙度仪rm-20 袖珍型表面粗糙度仪的使用方法：a.开机打开电源开关，电源接通，屏幕显示为0.b.功能选择如果需要选择测量参数rz，将手指轻触图一中 3 键，屏幕左上角将会有rz 字样的显示，表明现在切换为测量rz 模式。
如果需要选择取样长度，将手指轻按图一中 4 键，屏幕右方将会有取样长度示数的变化，再轻触 4 键，取样长度示数会再次发生变化，再轻触 4 键，屏幕将循环到最初形式。
互换性与测量技术实训报告
互换性与测量技术实训报告第一篇：互换性与测量技术实训报告互换性与测量技术实训报告在实训周开始之前，感觉对自己很有信心。
觉得应该很容易，然则真正实操起来还是有许多的问题，也发现了许多的问题。
如果你没有亲自实操一遍，你就不会发现新的问题，不会知道是这里不懂；况且自己操作一遍会使得你的印象更深刻。
所以我觉得在这些锻炼自己动手能力的项目中，应该积极主动的去接触，去探索。
当然这里面也有需要理解的,查表的。
还有这次试训中我们还接触了一些高精度数字化的仪器，使我们受益匪浅。
实训的第一个项目是平面度误差测量；在平面度的测量中，按照实训指导师中的说明用对角线法测量。
测量过程与操作比较容易，但就是数据处理比较麻烦了点。
但也让我们学会磁性表座的安装。
整个过程中，应该注意的是对所得的数据的处理，为了评定平面度的误差，还需要进行坐标的变换，将测得的值转换为评定方法相应的评定基准的坐标值。
在我所测得的数据中数值较复杂所以算了很久。
对于第二个项目是齿轮的径向跳动，齿圈径向跳动误差ΔFr是在齿轮一转范围内，将量头依次插入齿槽中，测得量头相对于齿轮旋转轴线径向位置的最大变动量。
测量步骤：1、安装齿轮：将齿轮套在检验心轴上，用仪器的两顶尖顶在检验心轴的两顶尖孔内，心轴与顶尖之间的松紧应适度，即保证心轴灵活转动而又无轴向窜动。
2、选择测量头：测量头有两种形状，一种是球形测量头，另一种是锥形或V形测量头。
若采用球形测量头时，应根据被测齿轮模数按下表选择适当直径的测量头。
也可用试选法使量头大致在分度圆附近与齿廓接触。
3、零位调整：搬动手柄6放下表架，根据被测零件直径转动螺母4，使测量头插入齿槽内与齿轮的两侧面相接触，并使千分表具有一定的压缩量。
转动表盘，使指针对零。
4、测量：测量头与齿廓相接触后，由千分表进行读数，用手柄6抬起测量头，用手将齿轮转过一齿，再重复放下测量头，进行读数如此进行一周，若千分表指针仍能回到零位，则测量数据有效，千分表示值中的最大值与最小值之差，即为齿圈径向跳动误差ΔFr。
互换性与技术测量,实验报告
互换性与技术测量,实验报告互换性与技术测量实验报告1互换性与技术测量实验报告实验一:立式光学计测量轴径一、测量器具说明立式光学计也称立式光学比较仪，是一种精度较高且结构简单的光学仪器，适用于外尺寸的精密测量。
图1-1是仪器的外形图。
二、实验步骤1、选择测头（本实验应选择刀口形测头），并把它安装在测杆上。
2、根据被测工件的基本尺寸或某一极限尺寸选取几块量块，并把它们研合成量块组。
3、接通电源，将量块组放在工作台上，对仪器进行粗调节、细调节和微调节，使零刻线与固定指示线重合。
调节后的目镜视场如图1-4所示。
按动测杆提升器数次，检查测杆的稳定性。
4，抬起测头，取下量块，换上被测工件，放下测头使与工件表面接触，在工件表面均布的三个横截面上分别对工件进行测量10~15次（每个截面测3~5次），见图1-5。
记录每次的测量读数。
5、对测量结果进行数据处理，并判断工件的合格性。
1实验二：直线度误差的测量2实验三：齿轮径向跳动测量一、仪器说明在偏摆检查仪上测量齿圈径向跳动（ΔFr）图4-2 齿圈径向跳动二、实验步骤：1．根据模数m，确定测量棒直径d=1.68m。
2．将被测齿轮套在测量心轴上，心轴装在仪器的顶尖间，然后调整好百分表的测量位置。
3．测量时，每测一齿，须抬起百分表测量杆，将测量棒换位，依次逐步测量一圈，将测得的数值记入报告中。
4．取其跳动量的最大最小两个数值，两数之差即为ΔFr。
4篇二：互换性与测量技术实验报告第一章概述互换性与测量技术实验是理论教学的重要环节和组成部分，通过实验使学生加深对公差与配合一些基本概念和知识的学习和掌握。
培养学生理论联系实际的能力和实际操作的技能，提高学生的综合素质。
本系列实验共有尺寸精度测量和形位误差的测量两部分其中形径误差的测量由于涉及到该课程几个章节的主要内容而作为综合性实验课。
尺寸精度的测量作为公差与配合的测量基础，它与形状误差的测量基本构成了该门课程所涉及的主要基本理论知识。
互换性与测量的实验的实验报告
实验报告试验一：小型平板的平面度测量一：实验目的：1，熟悉掌握测量平面度的方法2，掌握符合最小条件的基准转化法二；测量小平板的平面度三：试验设备：1被测平板，2台架，3千分表四：测量方法：1，当尺寸<400*400mm2时九个均匀分布的点，当尺寸>400*400mm2时要测均匀分布的16个点2，测出平台上各点的值，把千分表在a0点调整为零，然后测量其他各点的值①首先调整a0点的值。
移动表架使测杆垂直与平板且测头与平板接触，把测杆压缩2mm，也就是小指针指向2，转动指示表的表盘。
使大指针对零，②移动千分表测出其他各点的值，小指针一格表示1mm，大指针一格表示0.01mm。
，读数时分两种情况：a;当小指针指向2的下方时读正直，大指针读黑色刻度：b：当小指针指向2的上方时，读负值，大指针读红色刻度。
3，用对角线法测量平面度误差，即以通过实际被测要求的一条对角线两端点的连线且平行于另一条对角线平面为基准，并以平行于此基准面的两平面之间的最小距离为平面度误差值，4，以下是一个例题给大家讲解，对角线发如何处理数据的。
测出结果要进行数据交换，被测的点如图1所示，按对角线法评定基准，可以求出P,Q,实现做标准换如图3，由对角线法列出下列方程组：4+2P+2Q=0+0-10+2Q= -16+2P可求出 P=0.5Q= -2.5图1 图2图3 图4由图1+图3就得到坐标转换过的数据，f*=max-mix=7.5-(-15)=22.5*10-2五：测量结果与数据处理实验五：万能工具显微镜测外螺纹参数一：实验目的1，了解工具显微镜的结构特点和工作原理：2，熟悉用大型工具显微镜测量外螺纹主要几何参数的方法。
二：量仪说明1，底座2，工作台，3，显微镜系统4，立柱在工具显微镜上用影像法测量外螺纹是利用光线投影将被测螺纹牙型轮廓放大投影成像于目镜中。
用目镜中的虚线来瞄准轮廓影响。
并通过该量仪的纵向、横向千分尺和角度示值目镜来实现螺纹中经、螺距和牙型半角的测量。
互换性与技术测量实验报告
互换性与技术测量实验报告实验名称：直径尺寸测量——用比较仪测量轴径（实验1-1）指导地点实验日期指导教师班级小组成员报告人一、实验目的了解直径尺寸的测量方法，学会用机械比较仪进行间接测量尺寸，并具有处理测量误差和表达检测结果的能力。
二、实验设备及用具实验设备机械比较仪实验用具量块、被测工件（阶台轴）三、实验数据与测试结果仪器名称分度值（mm）示值范围（mm）测量范围（mm）被测零件名称图样上给出的尺寸（mm）验收用极限尺寸（mm）最大最小测量截面Ⅰ—ⅠⅢ—Ⅲ测量方向A—A` B—B` A—A` B—B`测量数据（实际偏差）（um）1 2 平均实际尺寸（mm）合格性结论理由成绩批阅人四、思考题1、用机械比较仪测量轴属于什么测量法？2、在同一位置作二次测量，为什么测得的值会不一样？五、体会与建议互换性与技术测量实验报告实验名称：直径尺寸测量——用内径百分表测量孔径（实验1-2）指导地点实验日期指导教师班级小组成员报告人一、实验目的了解内径尺寸的测量方法，学会用内径百分表进行间接测量尺寸，并具有处理测量误差和表达检测结果的能力。
二、实验设备及用具实验设备内径百分表实验用具内径百分表、千分尺、被测工件（轴套）三、实验数据与测试结果仪器名称分度值（mm）示值范围（mm）测量范围（mm）被测零件名称图样上给出的尺寸（mm）验收用极限尺寸（mm）最大最小测量截面Ⅰ—ⅠⅢ—Ⅲ测量方向A—A` B—B` A—A` B—B`测量数据（实际偏差）（um）1 2 平均实际尺寸（mm）合格性结论理由成绩批阅人四、思考题1、用内径百分表测量孔是否必须调零？调零位时为何要使指示表有一定的内压缩量？2、测量时，应注意些什么？为什么要摆动内径指示表？五、体会与建议互换性与技术测量实验报告实验名称：形位误差的测量——箱体孔轴线平行度误差测量（实验2-1）指导地点实验日期指导教师班级小组成员报告人一、实验目的了解形位误差的检测和基准的体现方法，掌握箱体孔轴线平行度误差的测量方法。
互换性与技术测量实验报告
1-反射镜，将自然光或光源灯泡（附件）下射的光反射进入光管以照明； 2-目镜； 3-公差极限指示片调节手柄（上下各一个，检查大批零件时用） ； 4-光管； 5-光管上下微动手轮； 6-立柱； 7-支臂紧固螺钉； 8-支臂； 9-支臂上下一移动的调节螺母 （调节时一定要先松开螺钉 8， 调完后拧紧） ； 10-底座； 11-工作台调整螺钉（共 4 个） ，使工作台面垂直于测杆运动方向（如情况 正常，就不用调整，不要随便拧动螺钉） ； 12-工作台； 13-侧头提升杠杆； 14-侧头； 15-光管紧固螺钉； 16-标尺外壳。
第 2 页 共 11 页
平行光束（分划板 4 位于物镜 2 的焦平面上） ，此 光束被反射镜 1 反射回来，再经物镜 2、棱镜 3、 在分划板 4 的右半部成刻尺象。 当反射镜 1 处于水 平位置时，分划板左半部的刻尺与右半部的刻尺 象，位置是对称的（图 3a） 。分划板上位置固定的 三角形指标 10（图 2）即指示零刻线。如被测尺寸 变动使测杆 11 推动反射镜 1 绕其支撑转过某一角 度，则分划板上的刻尺象将向上（或向下）移动一 相应的距离 t（图 3b） ，它代表被测尺寸的变动量 （刻尺影像上升为正，下降为负） ，并可按指标所 指格数读出其数值。 物镜至分划板刻线面间的距离为物镜焦距 F， 设 为： a 图2 为测杆至反射镜支撑之间的距离（图 4） ，S 为被测尺寸偏差，则放大比 K
示值范围
测量范围
量块精度
轴 的 被 测 部 位 图
轴的极限尺寸 最大极限尺寸 最小极限尺寸
测量结果 截面 方 向 A-A B-B 合格性理论及理由 1-1
实际偏差（mm） 2-2 3-3 1-1
实际尺寸（mm） 2-2 3-3
第 4 页 共 11 页
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
结论
定向误差
平行度
0.015
垂直度
0.10
定位误
差
同轴度
0
对称度
0.20
位置度
0.25
跳动误
差
端面跳动
0.05
径向跳动
0.08
填空；
1、“独立原则”是指图纸上给定的形位公差与____________相互无关。
2、“包容要求”仅用于____________。
3、“最大实体要求”和“最小实体要求”都仅用于_____________。
1°
被测件
公称中径d2
螺距p
半角α／2
光栏直径
立柱倾角
M18×1.5-6H-N
0
17.026
-0.14
1.5mm
30°
8.05mm
1°37′
A.中径测量
测量结果（mm）
第一次读数
第二次读数
测得值
d2左边
d2右边
d2实＝（d2左边＋d2右边）／2＝
B.半角测量
测量结果（°、′）
左边
Ⅱ
α／2左＝
Δα／2左＝
实验一用立式光学计测量光滑圆柱塞规
测量仪器
名称及型号
LG—1立式光学计
测量范围(mm)
示值范围(μm)
分度值(mm)
0 — 180
±100
0.001
被测件
名称及参数
上偏差μm
下偏差μm
磨损极限
Ф20H7塞规（通端）
EI＋Z＋T／2＝4.6
EI＋Z－T／2＝2.2
EI＝0
标准量块
量块尺寸（mm）
测量示意图
报
告
人
班级
学号
姓名
成绩及
日期
结
论
Rz
Ry＝（h峰max－h谷min）×C＝μm
Ry
B.单峰平均间距S的测量（n＝11）
测量数据
计算结果
结论
S1
S＝ ＝
S：
Sn
实验心得体会：
实验五螺纹测量实验
仪器名称及型号
测量范围
分度值
小型工具显微镜
纵向
0—75mm
0.01mm
横向
0—25mm
0.01mm
测角目镜
0—360°
1′
立柱倾角
±12°
20.000
量块等级
一级
测量数据
测量位置
测量方向
实际偏差值（mm）
Ⅰ—Ⅰ
Ⅱ—Ⅱ
Ⅲ—Ⅲ
A—A′
B—B′
结论
依据
问答题：1、比较使用量块时，“等”和“级”哪个测量精度较高？2、光滑极限量规的设计应遵循什么原则？3、量规的“通端”和“止端”分别控制工件的什么尺寸？
报告人
班级
学号
姓名
成绩及
日期
实验二平板平面度测量
螺栓合格条件
结论
结论依据
d2实≥d2min＝16.886mm
d2作用≤d2max＝17.026mm
思考、问答题：
1、螺纹的互换性和配合性质主要取决于什么？
2、螺纹中径公差包含了中径本身的公差、螺距误差和牙型半角的允许值在中径上的影响量，这个概念对吗？为什么？
3、用工具显微镜测量外螺纹的主要参数时，测量结果要取平均值，这是为了消除被测螺纹安装误差的影响，试叙述之。
结论
结论依据
d2实≥d2min＝16.886mm
d2作用≤d2max＝17.026mm
思考、问答题：
1、螺纹的互换性和配合性质主要取决于什么？
2、螺纹中径公差包含了中径本身的公差、螺距误差和牙型半角的允许值在中径上的影响量，这个概念对吗？为什么？
3、用工具显微镜测量外螺纹的主要参数时，测量结果要取平均值，这是为了消除被测螺纹安装误差的影响，试叙述之。
4、综合量规模拟被测零件的实效边界，它由____________和______________两部分组成。
5、定向误差包含____________误差；定位误差包含______________误差。
报告人
班级
学号
姓名
成绩及
日期
实验四表面粗糙度测量
报告人
班级
学号
姓名
成绩及
日期
测量仪器
名称及型号
JSG—1型光切法显微镜
测量范围
物镜放大倍率
视场直径
套筒分度值C
80—0.8μm
14×
1.3mm
0.062μm
被测零件名称
取样长度
Rz允许值
Ry允许值
S允许值
圆柱销
2.5mm
12.5μm
25μm
0.32mm
A.微观不平度十点高度Rz及轮廓最大高度Ry的测量
测量数据
序号
1
2
3
4
5
波峰
波谷
计
算
Rz＝ （ h峰－ h谷）×C＝μm
Ⅳ
右边
Ⅰ
α／2右＝
Δα／2右＝
Ⅲ
C.螺距测量（n＝4）
测量结果（mm）
第一次读数
第二次读数
测得值
左边
右边
np实＝1／2(np左＋np右)＝
作用中径的计算：
fp＝1.732∣np实－np∣＝
fα／2＝0.073p（k1∣Δα／2左∣＋k2∣Δα／2右∣）＝
d2作用＝d2实＋fp＋fα／2＝
螺栓合格条件
基准
测量表分度值
被测平板
平面度公差t
500×500mm一级平板
0.001mm
200×200大理石平板
24μm
数据处理：
平面度误差
f ＝
结论
依据
实验心得：报告人Fra bibliotek班级学号
姓名
成绩及
日期
实验三箱体位置度测量
被测件
实验设备及量具
箱体
平板、垫铁、方箱、芯轴、杠杆百分表、表架、同轴度量规、位置度量规
测量项目
公差值
