RCDB-14T2型电磁除铁器使用说明书

RCDB-14T2型电磁除铁器使用说明书

使用前请认真阅读安装使用说明书RCDB-14T2型方盘自冷电磁除铁器安装使用说明书目录一、适用范围二、性能、特点及除铁器使用环境条件三、除铁器工作原理四、除铁器总体结构五、RCDB-14T2型技术参数六、除铁器安装使用七、安装后检查与调整八、客户注意事项九、RCDB-14T2 PLC电控系统23 感谢您选用XXXXXXXXXXXXX 生产的RCDB-14T2型方盘自冷电磁除铁器,请您按照安装使用说明书的说明正确安装使用。

一、适用范围方盘自冷电磁除铁器,广泛用于煤矿、发电厂、冶金、耐火、水泥、焦化厂、煤码头等行业,与各种物料输送机配套使用,能有效地除去物料中的铁性物质,有利于保护破碎机等设备。

二、性能、特点及除铁器使用环境条件RCDB-14T2型方盘自冷电磁除铁器,具有温升低、绝缘好、吸力强、透磁深度大,运行安全可靠等优点。

除铁器使用环境条件a) 海拔高度不超过2500m ;b) 环境温度-25~+40℃;c) 空气的相对湿度不大于90%(温度+25℃时);d) 在没有雨雪侵袭的地方;e) 无足以腐蚀金属和破坏绝缘的气体与尘埃。

三、除铁器工作原理RCDB-14T2型方盘自冷电磁除铁器工作原理,将除铁器安装好后,接通电源,按励磁启动按钮,除铁器开始工作。

需要卸铁时,将除铁器移动到卸铁箱上方,按动励磁停止按钮,铁器自动落到卸铁箱内,完成除铁卸铁工作。

四、除铁器总体结构RCDB-14T2型方盘自冷电磁除铁器由励磁线圈、铁芯、接线盒、导热材料、导磁圈、轭铁板等组成(见图1)。

五、RCDB-14T2型技术参数:1. 适用皮带宽度1400mm 。

2. 悬挂高度(H )400mm 。

3. 励磁功率15KW 。

4. 磁场感应强度≥120mT 。

5. 配用小车5T 。

(图1) 1.铁芯 2.接线盒 3.励磁线圈 4.导磁圈46. 吸铁重量0.1~25Kg 。

7. 配用电源380V 。

8. 冷却方式:自冷。

六、除铁器安装使用:RCDB-14T2型方盘自冷电磁除铁器,根据现场安装位置,可安装在皮带机头部和皮带机中部。

除铁器说明书

除铁器说明书

]RCDD系列干式自卸式电磁除铁器安装使用说明书一、概述RCDD系列干式自卸电磁除铁器可清除混杂在散状非磁性物料中的铁磁性物品。

其内部采用电工专用树脂浇注,自冷式全密封结构,具有磁透深度大,吸力强等特点。

它一般安装于皮带输送机的头部和中部。

将混杂在物料中的铁件吸起后由卸铁皮带抛出,达到自动清除的目的,并能有效地防止输送机皮带纵向划裂,保护破碎机、研磨机等正常工作。

所以该系列除铁器广泛应用了于水泥、电力、矿山、冶金、建材、化工等行业。

二、使用条件1.海拔高度不超过2000米。

2.周围空气温度不高于+40℃,不低于-25℃。

.3.无爆炸危险和不含有腐蚀性气体的环境中。

4.周围环境的相对湿度不大于90%(温度为25℃时)。

5.户内、户外均可使用。

三、结构及工作原理RCDD系列干式自卸电磁除铁器由除铁器本体和卸铁机构两部分组成。

卸铁机构由机架、摆线针轮减速机(以下简称减速电机)、主从动滚筒、托辊、皮带轮(或链轮)、三角带(或皮带轮)和装有刮板的卸铁皮带组成。

工作原理:除铁器接通电源后,励磁系统产生了强大的磁场,当输送机上的散状物料经过除铁器下方时,混杂在物料中的铁磁性杂物,在磁场力作用下被吸起,由运行的卸铁皮带连续抛出,当物料脱离磁场范围外,铁磁性杂物在重力作用下掉入集铁箱中。

四、安装1.安装前先检查电磁除铁器的线圈绝缘电阻应不低于lOMΩ,如因受潮绝缘电阻下降,应检查处理,达到使用要求后,方准使用。

2.检查除铁器吊挂装置是否牢固,若无问题则可进行安装。

3.安装方式:除铁器有两种安装方式。

(1)倾斜安装安装在皮带机头,当带速较快时(大于2m/s),除铁器可安装在滚筒前位置,当带速较慢时(小于2m/s)除铁器位置要后移,以靠近滚筒(滚筒宜采用非导磁材料)。

两种吊装方式:·QX—A式吊装四条链索挂在双轨或单轨行走小车上·QX—B式吊装四条拉杆分别吊在四个固定吊点上磁芯中心线与皮带机滚筒中心间距S的选定:S与滚筒R、皮带机线速度、物料性质、粘度,还与除铁器倾角、H等诸多因素有关。

RCDB-8电磁除铁器操作规范

RCDB-8电磁除铁器操作规范

RCDB-8电磁除铁器操作规范1、系统功能概述RCDB-8型自冷方盘除铁器,通过自身散热结构自然冷却,电控卸铁(配GLA-P控制柜),用于除去煤料中混杂金属物,避免铁质杂质引起后面流程的破碎机故障或带式输送机、称重给煤机皮带的纵向破损。

2、结构与工作原理电磁除铁器将380V交流电通过两相半波整流到171V直流电压送至线圈建立磁场,当铁磁物质进入磁场后极短时间被磁化,在物体两端产生磁极,受磁场力作用吸附在方盘上,达到除铁目的。

通过交流接触器通断控制其励磁实现吸铁和卸铁功能。

主要技术特性3、运行注意事项(1)必须无负荷启动除铁器,即先启动除铁器的皮带,后开动输料皮带机。

(2)磁系不允许拆卸,以免破坏磁系的整体性能。

(3)吊具需涂黄油防止腐蚀。

(4)电气原理与操作顺序a 现场启动:检查输入、输出接线,合上负荷开关,观察无异常后合上断路器QF1,面板电源指示灯亮;若要进行现场操作,将面板上转换开关SA1拨至现场位置,按下启动按钮SB2,交流接触器KM1吸合,除铁器励磁吸铁,面板励磁指示灯亮,观察面板直流电压表电流表。

b 现场停止:当需要停止励磁时,按下停止按钮SB1,除铁器停止励磁,励磁指示灯灭,励磁电压及电流表指针归零。

c 若要重新启动除铁器的励磁工作,重复以上动作即可。

d 远程启停:若要远程操作,SA1拨至集控远程位置,远程控制除铁器励磁启动和停止。

4、常见故障处理5、设备维护与保养(1)减速机油、脂按下表型号添加,油、脂不能混用(2)要每3个月检查一次电缆线是否有损伤,连接端子是否有接触不良现象。

(3)每3个月检查一次控制柜内连接件的连接是否安全可靠,保持柜门密封状态。

(4)励磁线圈每月除尘一次,可以采用强风或机械振动,但不可用水冲刷,以防线圈受潮。

(5)要保证磁系内励磁线圈的通风与干燥。

(6)每月测线路绝缘电阻一次,要求≥10MΩ。

(7)需站立在皮带上对除铁器进行维护时,应确保皮带电机已完全停止。

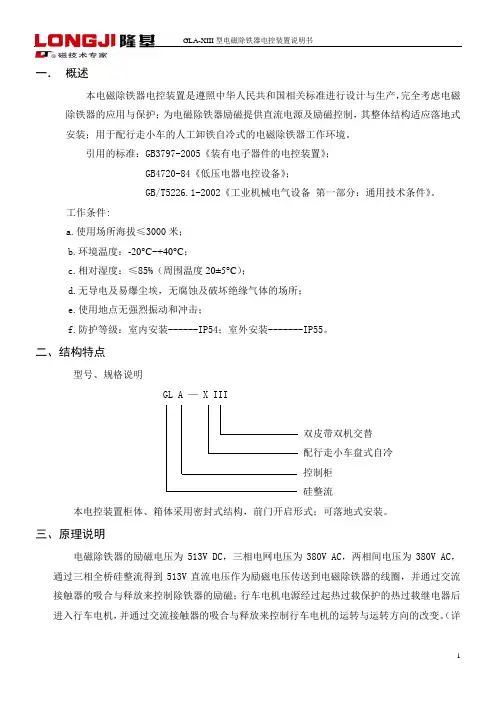

GLA-XⅢ型电磁除铁器说明书

GLA-XⅢ型电磁除铁器说明书

一.概述本电磁除铁器电控装置是遵照中华人民共和国相关标准进行设计与生产,完全考虑电磁除铁器的应用与保护;为电磁除铁器励磁提供直流电源及励磁控制,其整体结构适应落地式安装;用于配行走小车的人工卸铁自冷式的电磁除铁器工作环境。

引用的标准:GB3797-2005《装有电子器件的电控装置》;GB4720-84《低压电器电控设备》;GB/T5226.1-2002《工业机械电气设备第一部分:通用技术条件》。

工作条件:a.使用场所海拔≤3000米;b.环境温度:-20°C~+40°C;c.相对湿度:≤85%(周围温度20±5°C);d.无导电及易爆尘埃,无腐蚀及破坏绝缘气体的场所;e.使用地点无强烈振动和冲击;f.防护等级:室内安装------IP54;室外安装-------IP55。

二、结构特点型号、规格说明GL A — X III双皮带双机交替配行走小车盘式自冷控制柜硅整流本电控装置柜体、箱体采用密封式结构,前门开启形式;可落地式安装。

三、原理说明电磁除铁器的励磁电压为513V DC,三相电网电压为380V AC,两相间电压为380V AC,通过三相全桥硅整流得到513V直流电压作为励磁电压传送到电磁除铁器的线圈,并通过交流接触器的吸合与释放来控制除铁器的励磁;行车电机电源经过起热过载保护的热过载继电器后进入行车电机,并通过交流接触器的吸合与释放来控制行车电机的运转与运转方向的改变。

(详见附图)。

四、主要技术参数a.输入电压: 380VAC±15%b.电网频率:50Hz ±10%c.额定输出电压:513VDCd.额定输出功率:29KW×2e.通电持续率:100%f.行车电机电压: 380V AC 50Hz 功率:0.8KW×4g.线路绝缘电阻≥10MΩh .接地电阻≤0.1Ω五、安装使用说明1、外形及安装尺寸主控柜外形尺寸:1600×800×540(高×宽×深)(mm)安装尺寸:760×380(宽×深)(mm)2、安装要求所有箱体吊装应严格按照国家有关吊装标准,利用箱体自身吊耳、地脚安装孔进行起吊与安装;并且吊装时严禁大角度倾斜,各箱体间留有一定间隙以便安装与维护。

LJK-5012型磁性矿除铁器安装使用说明书

LJK-5012型磁性矿除铁器安装使用说明书
阅读索引 READING INDEX
1. 操作者人身安全类注意事项说明 NOTICE ITEM OF OPERATERS PERSONAL SAFETY--------------------------------------------------------------------------------------1
3.3 吊挂装置 1) 适用于主机的吊挂装置(见参数页表 2)。 2) 吊挂装置组合见下图(优先选用方式 2.2 钢丝绳):
4
电磁除铁器系列 ELECTRO MAGNETIC SEPARATOR
备注: 1) 两组吊具之间夹角不得大于 60 度。
2)如现场吊挂空间不足,您可以选择卸扣与(螺旋扣、锚链、钢丝绳、 钢拉杆)任意一种组合安装。 3.4 安装前的准备 3.4.1 位置选择 输送机中部安装(见附图 2)。
电磁除铁器系列 ELECTRO MAGNETIC SEPARATOR
1.操作者人身安全类注意事项说明 NOTICE ITEM OF OPERATERS PERSONAL
SAFETY
除铁器能产生非常强的磁场。因此所有接近此设备的工作人员必须知晓其潜在的危险 性,切不可掉以轻心。磁场主要集中在除铁器底部,但除铁器四周会有部分弱磁场。特 此制订如下安全守则:
⑵ 按图示方向观察,如皮带向右跑偏即图 b 所示,具体调整方法与向左跑偏的调 整方法相反。
⑶ 皮带调整注意事项:
7
电磁除铁器系列 ELECTRO MAGNETIC SEPARATOR
皮带调整停机过程中,不得踩踏皮带,否则会影响皮带调整效果。 如皮带向一侧跑偏很多,则可将电机三相进线中的任意两相调换,皮带则反方 向运转就会向另一侧移动,移动到除铁器中部时停机,再次调换电机任意两 相,使皮带按正常方向运转,然后按皮带跑偏具体调整方法调试。 皮带跑偏止住后,皮带需在除铁器中部稳定运转 2 小时,运转期间应观察其运 转状况如有跑偏现象应及时调整。

电磁除铁器安全操作规程

电磁除铁器安全操作规程

电磁除铁器安全操作规程电磁除铁器是一种重要的金属除杂设备,它可以在生产加工过程中将铁质杂物从原料中除去。

由于电磁除铁器工作时会产生强磁场,因此要特别注意安全操作规程,以防意外事故发生。

以下是电磁除铁器的安全操作规程:一、工作前准备1.检查设备及周围环境是否安全、卫生。

未经安全和卫生检查合格的电磁除铁器不能投入使用。

2.检查电源是否正常,电器线路是否接好,以确保设备能正常供电。

3.检查自身身体健康状况,禁止酒后操作。

4.在离电磁除铁器一定距离外不能带有磁性的物品,例如磁卡、手机等。

二、设备操作1. 操作设备前建议使用手套,并注意避免磁铁捆扎物品太过紧实,只要能够贴合上即可,以免在工作过程中意外击伤自己。

2.设备在线内禁止有人乱动、乱摸,不得使用徒手接触除铁室内部分,以防发生意外伤害。

3.设备在线内,除铁室内和附近工作人员不得靠近磁轨,以免产生强磁场对身体产生潜在的影响。

4.清除除铁器外表、环境中的杂物时必须先切断机器电源,以免误触电机部分。

5.对于除铁器的检修和维护,必须由经过培训的专业人员进行操作,以免发生意外事故。

三、紧急处理在设备运行过程中,如果发现了异常状况,应该立即切断电源,进行紧急处理。

常见的紧急处理方法有:1.设备出现异常噪音。

可能是由于除铁器内部发生了故障,在发现异常噪音时应立即切断电源,并通知维修人员进行处理。

2.设备产生异常气味。

可能是由于电机或电源电路发生故障,甚至导致设备起火,此时应立即切断电源,并向消防部门报警。

3.设备产生异常震动。

可能是由于机器内部故障或杂物太大,导致振动不稳,此时应立即切断电源,并向相关人员报告。

总体上,电磁除铁器是一种危险性较大的设备,在操作时必须遵守安全操作规程,以确保设备的正常运行和人员的安全。

RCDA系列悬挂式电磁除铁器使用说明书

RCDA系列悬挂式电磁除铁器使用说明书
2.设备在安装前,必须有足够的空间安装、操作及卸铁空间。
3.设备在安装时,先根据除铁器的外形尺寸及悬挂尺寸制作好支架,然后将除铁器安装在皮带上方,并牢固的固定在支架上,两吊环间钢丝绳夹角不得大于90°。
4.根据除铁器的额定悬挂高度调节四个吊环上的花篮螺杆,调至标准高度即可投入运行使用。
5.除铁器投入运行后,要根据时间定期清理吸附在除铁器的铁磁性物质,如不及时清理会影响除铁效果,清理时只要断电即可。
五、技术规范
项目
型号
适应带宽ห้องสมุดไป่ตู้m
额定吊高mm
适应料厚≤mm
磁场强度≥mT
励磁功率≤KW
重量Kg
外形尺寸
A
B
C
RCDA-4
400
130
80
45
0.6
250
500
295
335
RCDA-5
500
150
100
50
1.0
430
600
315
355
RCDA-6
600/650
180
130
60
1.6
580
650
350
6.如遇到除铁器不能吸附的金属物质,用户可安装我公司生产的金属探测仪,检测有害金属。
7.本机应可靠的接地。
七、使用及注意事项
1.使用时应严格按照产品标牌调整电压及电流,如果磁场强度够用,可适当降低工作电压及电流。
2.本机的轴流式散热风机为除铁器的主要附件,严禁缺相运行,风机的转向应按指示运行(风向向内),否则会直接烧毁线圈。
RCDA系列悬挂式电磁除铁器使用说明书
潍坊恒日电磁设备有限公司
一、概述
我公司生产的RCDA系列悬挂式电磁除铁器是集国内外同类设备之优点,自行开发设计的新一代风冷式电磁除铁设备,该系列产品与皮带输送机、振动输送机、溜槽等输送设备配套使用,能除去夹杂在散状物料中0.1—35公斤的铁磁物质,对各种型号的破碎机、研磨机等破碎设备起着可靠的保护作用,同时用于原料品位的提高及净化,又可回收物料中的铁磁性物质。

除铁器说明书

除铁器说明书

]RCDD系列干式自卸式电磁除铁器安装使用说明书一、概述RCDD系列干式自卸电磁除铁器可清除混杂在散状非磁性物料中的铁磁性物品。

其内部采用电工专用树脂浇注,自冷式全密封结构,具有磁透深度大,吸力强等特点。

它一般安装于皮带输送机的头部和中部。

将混杂在物料中的铁件吸起后由卸铁皮带抛出,达到自动清除的目的,并能有效地防止输送机皮带纵向划裂,保护破碎机、研磨机等正常工作。

所以该系列除铁器广泛应用了于水泥、电力、矿山、冶金、建材、化工等行业。

二、使用条件1.海拔高度不超过2000米。

2.周围空气温度不高于+40℃,不低于-25℃。

.3.无爆炸危险和不含有腐蚀性气体的环境中。

4.周围环境的相对湿度不大于90%(温度为25℃时)。

5.户内、户外均可使用。

三、结构及工作原理RCDD系列干式自卸电磁除铁器由除铁器本体和卸铁机构两部分组成。

卸铁机构由机架、摆线针轮减速机(以下简称减速电机)、主从动滚筒、托辊、皮带轮(或链轮)、三角带(或皮带轮)和装有刮板的卸铁皮带组成。

工作原理:除铁器接通电源后,励磁系统产生了强大的磁场,当输送机上的散状物料经过除铁器下方时,混杂在物料中的铁磁性杂物,在磁场力作用下被吸起,由运行的卸铁皮带连续抛出,当物料脱离磁场范围外,铁磁性杂物在重力作用下掉入集铁箱中。

四、安装1.安装前先检查电磁除铁器的线圈绝缘电阻应不低于lOMΩ,如因受潮绝缘电阻下降,应检查处理,达到使用要求后,方准使用。

2.检查除铁器吊挂装置是否牢固,若无问题则可进行安装。

3.安装方式:除铁器有两种安装方式。

(1)倾斜安装安装在皮带机头,当带速较快时(大于2m/s),除铁器可安装在滚筒前位置,当带速较慢时(小于2m/s)除铁器位置要后移,以靠近滚筒(滚筒宜采用非导磁材料)。

两种吊装方式:·QX—A式吊装四条链索挂在双轨或单轨行走小车上·QX—B式吊装四条拉杆分别吊在四个固定吊点上磁芯中心线与皮带机滚筒中心间距S的选定:S与滚筒R、皮带机线速度、物料性质、粘度,还与除铁器倾角、H等诸多因素有关。

RCDD12G3说明书

RCDD12G3说明书

RCDD12G3悬挂式电磁除铁器使用说明书镇江电磁设备厂有限责任公司厂址:江苏省镇江市二道巷67号电话:(0086511)85626924 85624123 85624037 传真:(0086511)85622591 邮政编码:212005 E-mail:sales@一、用途RCDD系列悬挂式电磁除铁器是我厂研制开发的一种全封闭自冷却式电磁除铁器,能适用于冶金、电力、煤炭、化工等工作环境十分恶劣,粉尘污染严重的场所,连续工作,安全可靠,该系列产品与带式输送机、振动式输送机等设备配套使用, 能除去混杂在非磁性散状物料中重量为0.1-35公斤的铁磁性物质,既可用于原料品位的提高与净化,同时也能用于回收各种磁性物质,对防止研磨机、破碎机等机械设备的破坏和磨损以及防止皮带的纵向撕裂起着可靠的保证作用,该系列产品广泛用于电力、冶金、矿山、陶瓷、化工、玻璃、造纸、建材、制糖、食品等行业。

本系列产品采用外传动由斜齿轮减速机和链传动二级减速系统组成。

链传动具有结构紧凑,适用于恶劣环境工作。

该系统具有结构紧凑、维修方便,确保自卸平皮带能稳定、安全的工作。

该系列悬挂式电磁除铁器的设计、制造及使用范围均符合JB/T7689-2004标准。

二、主要结构和工作原理1.主要结构(见图一)(1)励磁系统:有励磁线圈、磁轭、磁芯,并以高效导热材料作为散热部件组成。

(2)传动系统:电机减速机、改向滚筒、托辊及自卸皮带组成。

(3)钢架:上述二大部分组装在此钢架,从而形成除铁器整机。

2.工作原理:当电磁线圈通入直流电后,在磁极气隙中产生强磁场, 当输送带所送物料经过电磁铁下方时,混杂在物料中的铁磁性物质在磁场力的作用下向电磁方向迅速移动, 并被吸附。

由于自卸皮带不停地运转,皮带上的档条不断地将电磁铁所吸附的铁磁性物抛出,从而达到自动除铁的目的。

三、型号意义及技术要求1.型号表示意义:R C D D ─ 12 G3高磁场强度第3种适应胶带宽度:1200mm自动卸铁、自然冷却电磁式除铁器矿山机械类其它设备2.接线图:直流输入图一1.左机架2.皮带托辊3.弃铁皮带4.电磁箱5.卸扣6.防爆电机7.右机架8.传动滚筒9.改向滚筒 10.防爆接线盒3.技术规范四、安装及调试1.消除运输途中所积聚的尘埃。

电磁除铁器安全操作规程标准范本

电磁除铁器安全操作规程标准范本

操作规程编号:LX-FS-A52946 电磁除铁器安全操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写:_________________________审批:_________________________时间:________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑电磁除铁器安全操作规程标准范本使用说明:本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束,并要求相关人员共同遵守对应的办事规程与行动准则,使整体行为或活动达到或超越规定的标准。

资料内容可按真实状况进行条款调整,套用时请仔细阅读。

1. 电磁除铁器由皮带看头工负责管理,看头工必须经过相关操作培训,考试合格,方可操作电磁除铁器,其它人员不得代替操作,(特殊情况除外)。

2. 必须随时注意观察设备运行情况,指示信号,发现问题及时停车,并汇报检修工处理。

3. 电磁除铁器的启动操作,必须按规定顺序进行,先合电源开关,当指示灯亮后,按下风机启动,当皮带运转后,最后按下电磁除铁器启动按钮,此时,整个机器投入正常运转,停止时可按下停止键,(当停止按键失控时,可拔动电源开关,进行停机)。

4. 在启动过程中,发现风机不转,必须立即停止,风机的作用是为整流器散热,否则容易损坏整流二级管,不准强制启动电磁除铁器。

5. 电磁除铁器控制箱,是吸铁盘的供电、控制设备,不准操作人员随意打开控制箱。

发现问题,必须及时通知电气检修工处理,并向单位值班领导汇报。

电磁除铁器说明书

电磁除铁器说明书

使用前请仔细阅读使用说明书矿用隔爆型电磁除铁器目录一、概述 (1)二、产品工作原理结构特点 (2)三、技术特征 (3)四、尺寸 (3)五、安装与调试 (3)六、使用、操作 (6)七、故障分析与排除 (7)八、保养、维修 (7)九、运输、储存 (7)十、开箱检查 (8)一、概述1 产品主要用途及其适用范围RBCDB系列矿用隔爆型电磁除铁器的线圈散热方式为自冷式,它采用新型导热及绝缘材料,具有独特的磁芯结构和磁路设计。

其特点:全封闭、全填充、自冷、防潮、防污染、耐用、重量轻、绝缘好、散热块、吸力强、除铁率高。

整流配套设备功能齐全,可实现自动化及程序控制,工作稳定可靠。

该系列设备适合带速较高,料层较厚,环境恶劣的带式输送机上除铁,如能配以金属探测仪,更能提高运营效果。

本系列设备适用于煤矿井下含有甲烷成分的爆炸性气体的场所。

其主体可悬挂在工字梁轨道上或安装在固定架上。

2.产品型号、名称、规格、型式含义与执行标准2.1型号的含义R B C D B–□□T: 强磁除铁器磁感应强度代号,普通型不标 T1 表示磁感应强度为90mTT2 表示磁感应强度为120mTT3 表示磁感应强度为150mT除铁器主参数;适用输送带宽度,dm盘式电磁式(自动)除铁器隔爆型洗选设备类其他设备2.2 型式与执行标准执行标准:JB/T7689-2004 悬挂式电磁除铁器Q/YL001-2010 矿用隔爆型电磁除铁器3.使用环境条件a.环境大气压力为80~106kPa;b.工作环境温度:-5℃~+40℃;c.空气的相对湿度不大于90%(温度为25℃时);d.具有甲烷气体混合物和煤尘爆炸危险的煤矿井下;e.在无显著振动与冲击的地方;f.在无破坏金属及绝缘的气体和蒸汽的环境中;g.污染等级为3级;h.安装类别为III类。

二、产品工作原理、结构特点1. 产品防爆型式、防爆标志防爆型式:矿用隔爆型防爆标志:ExdI2. 产品构成RBCDB系列矿用隔爆型电磁除铁器是由线圈绕组、主、副轭板、下托板及外箱体共同组成。

06-悬挂式电磁除铁器使用说明书

06-悬挂式电磁除铁器使用说明书

RCDB-14G2悬挂式电磁除铁器辽宁清河发电有限责任公司“上大压小”技术改造二期工程专用使用说明书镇江电磁设备厂有限责任公司厂址:江苏省镇江市二道巷67号电话:(0511)85626924 85624123 85624037传真:85622591邮政编码:212005一、用途RCDB 系列悬挂式电磁除铁器是我厂新研制开发的一种新型全封闭自冷式电磁除铁器,其中采用列管式热管散热器作为传热元件,效果很好,其特点是:(1)适用性广。

热管的表面具有很好的温度均匀性, 用它来保持所要求的恒温环境是很适合的。

(2)节能降耗。

热管的工作动力是依靠发热系统所产生产热量, 其热量传递到工质,在一定温度的压力下,热管开始启动工作,其液一汽反复循环的过程是相变传热, 因而它不需任何外界动力源。

(3)冷却效果好,除铁器的线圈卧式布置,热管层间平行,外型呈L型, 蒸汽上升至冷凝段,液休自然依靠重力回流,线圈最热点的温度与热管外壁温度的温差较小。

(4)结构紧凑,安装维修方便,自冷式电磁除铁器的厚度仅为风冷式除铁器的1/3左右,因而外观显得薄小整洁.列管式热管散热器为钢性结构,安装维修方便,更主要的是该系列全封闭自然冷却式电磁除铁器能够适用于冶金、电力、煤炭、化工等工作环境十分恶劣,粉尘污染严重的场所,连续工作,安全可靠,该系列产品与带式输送机、振动式输送机等输送设备配套使用,能除去混杂在非磁性散状物料中重量为0.1-25公斤的铁磁性物质,既可用于原料品位的提高与净化,同时也能用于回收各种磁性物质,对防止研磨机、破碎机等机械设备的破坏和磨损以及防止皮带的纵向撕裂起着可靠的保证作用,该系统产品广泛用于电力、冶金、矿山、陶瓷、化工、玻璃、造纸、建材、制糖、食品等行业。

二、主要结构和工作原理1.主要结构(见图一)该机主要有励磁线圈、磁芯、磁轭、列管式热管散热器材以及接线盒等组成。

2.工作原理当电磁线圈通入直流电后,在磁极气隙中产生强磁场,当输送带所送物料经过电磁铁下方时,混杂在物料中的铁磁性物质在磁场力的作用下,向电磁铁方向迅速移动,并被吸附,从而达到除铁的目的。

LJK-5012型磁性矿除铁器安装使用说明书

LJK-5012型磁性矿除铁器安装使用说明书
皮带跑偏方向
皮 带 运 行 方 向
从动滚筒轴承座2 从动辊筒调整方向 托辊支座3
托辊调整方向
托辊支座4 托辊调整方向 卸铁皮带




方 向
除铁器俯视图
方 向
⑴ 按图示方向观察,如皮带向左跑偏即图 a 所示,则先将托辊支座 1、2、3、4 中任意一个按图 a 中的调整方向调整至适当位置,如该托辊支座已调整到 量,则调整其它托辊支座直至皮带跑偏停止。如所有 4 个托辊支座均已调整 到量,皮带仍继续跑偏则需调整从动滚筒轴承座。将从动滚筒轴承座 1、2、 中任意一个按图 a 中的调整方向调整至适当 位置,如该从动滚筒轴承座已调 整到量,则调整另一个从动滚筒轴承座直至皮带跑偏停止。
1) 磁场会使心脏起博器受到严重损坏。带有心脏起搏器的人应在确知磁 场对起搏器无影响的前提下才能接近设备。如果情况不明,应在磁场 完全消失后再接近设备。
2) 请不要在磁场附近使用铁制工具或器件,特别是带尖角的器具。 3)请不要携带磁存储传媒物如计算机磁盘、磁带及信用卡等接近设备,
因为磁场会抹掉其上信息,使其无法使用。 4) 请不要在磁场附近携带手表或配有电源的工具,磁场会对其磁化。
电磁除铁器系列 ELECTRO MAGNETIC SEPARATOR
1.操作者人身安全类注意事项说明 NOTICE ITEM OF OPERATERS PERSONAL
SAFETY
除铁器能产生非常强的磁场。因此所有接近此设备的工作人员必须知晓其潜在的危险 性,切不可掉以轻心。磁场主要集中在除铁器底部,但除铁器四周会有部分弱磁场。特 此制订如下安全守则:
3
电磁除铁器系列 ELECTRO MAGNETIC SEPARATOR
3.安装 INSTALLATION

RCDB电磁除铁器使用说明书

RCDB电磁除铁器使用说明书

RCDB电磁除铁器使用说明书我厂生产的RCDB系列盘式电磁除铁器,与带式输送机配套使用,主要除去混杂在非磁性散状物料中的铁磁性物质。

主要用于水泥厂辊压机、立磨、各种二级破碎机入磨前选铁及皮带输送机上的任何物料选铁。

所配备的KGLA20A/250V电源箱,用于除铁器所需要的直流电流的由小到大的电流控制,从而改变着除铁器的吸铁能力。

下面小编为您呈上RCDB电磁除铁器使用说明书,希望对大家有所帮助~【RCDB电磁除铁器使用说明书】由于除铁器外壳的线圈采用了全封闭式安装,因此避免了由于各种原因对内部线包的撞伤,鉴于以上优点,使得我厂生产的除铁器,得到广大用户的好评。

电磁除铁器是破碎机必不可少的保护设备和提高产品质量的得力助手。

我厂本系列产品符合JB/T7689-2004国家标准。

具有吸引大、重量轻、价格合理和连续工作的特点。

一、主要结构及工作原理主要结构由励磁系统和接线盒及密封外壳组成。

励磁系统:由高导磁铁芯、励磁线圈等组成。

接线盒:由接线装置和密封装置组成。

外壳是由特殊导磁材料的铁板制作而成。

工作原理:当外接电源通过电源控制箱,把交流电转换成直流电流,通过励磁线圈时,由于电流的流动,即产生磁化力,在极掌面形成强性的磁场区,当输送带所输送的物料经过电磁除铁器的下方时,就能够把混杂在物料中的铁磁性物质,在强磁力作用下,不断地被吸附,从而达到除铁之目的。

本系列电磁除铁器的直流电源控制箱,可配置本厂生产的KGLA可控硅整流电源来实现。

二、安装及调整1.首先除去途中积聚之尘埃。

2.检查除铁器绝缘电阻值不低于1兆欧。

如因受潮应烘干后使用。

(烘干方法使用本厂配套电源)将分离器线圈通入余额1/3额定电压的直流电压,历时2-3小时后,切断电源,用500兆欧计测量,其绝缘电阻不应低于规定值,若低于规定值,应继续通电,直到达到规定值,方可投入使用。

3.安装时可参阅安装示意图进行安装,也可根据本厂需要和使用位置机型自行设计和安装。

电磁除铁器说明书

电磁除铁器说明书

阅读索引READING INDEX1. 操作者人身安全类注意事项说明NOTICE ITEM OF OPERATERS PERSONALSAFETY--------------------------------------------------------------------------------------12.结构原理STRUCTURE AND PRINCIPLE---------------------------------------------23.安装INSTALLATION------------------------------------------------------------------------54.调试、试运行DEBUGGING AND TRYING RUN----------------------------------------95.运行注意事项NOTICE ITEM OF RUNNING-------------------------------------------136.设备保养、维护MAINTENANCE OF EQUIPMENTS---------------------------------157.参数页、附图ATTACHED PAGES AND ATTACHED DRAWING------------------161.操作者人身安全类注意事项说明NOTICE ITEM OF OPERATERS PERSONALSAFETY高梯度磁过滤器四周会有部分弱磁场。

特此制订如下安全守则:1)磁场会使心脏起博器受到影响。

带有心脏起搏器的人应在确知磁场对起搏器无影响的前提下才能接近设备。

如果情况不明,应在磁场完全消失后再接近设备。

2) 请不要在磁场附近使用铁制工具或器件,特别是带尖角的器具。

3)请不要携带磁存储传媒物如计算机磁盘、磁带及信用卡等接近设备,因为磁场会抹掉其上信息,使其无法使用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

使用前请仔细阅读使用说明书矿用隔爆型电磁除铁器
目录
一、概述 (1)
二、产品工作原理结构特点 (2)
三、技术特征 (3)
四、尺寸 (3)
五、安装与调试 (3)
六、使用、操作 (6)
七、故障分析与排除 (7)
八、保养、维修 (7)
九、运输、储存 (7)
十、开箱检查 (8)
一、概述
1 产品主要用途及其适用范围
RBCDB系列矿用隔爆型电磁除铁器的线圈散热方式为自冷式,它采用新型导热及绝缘材料,具有独特的磁芯结构和磁路设计。

其特点:全封闭、全填充、自冷、防潮、防污染、耐用、重量轻、绝缘好、散热块、吸力强、除铁率高。

整流配套设备功能齐全,可实现自动化及程序控制,工作稳定可靠。

该系列设备适合带速较高,料层较厚,环境恶劣的带式输送机上除铁,如能配以金属探测仪,更能提高运营效果。

本系列设备适用于煤矿井下含有甲烷成分的爆炸性气体的场所。

其主体可悬挂在工字梁轨道上或安装在固定架上。

2.产品型号、名称、规格、型式含义与执行标准
2.1型号的含义
R B C D B–□□
T: 强磁除铁器磁感应强度代号,普通型不标 T1 表示磁感应强度为90mT
T2 表示磁感应强度为120mT
T3 表示磁感应强度为150mT
除铁器主参数;适用输送带宽度,dm
盘式
电磁式(自动)
除铁器
隔爆型
洗选设备类其他设备
2.2 型式与执行标准
执行标准:JB/T7689-2004 悬挂式电磁除铁器
Q/YL001-2010 矿用隔爆型电磁除铁器
3.使用环境条件
a.环境大气压力为80~106kPa;
b.工作环境温度:-5℃~+40℃;
c.空气的相对湿度不大于90%(温度为25℃时);
d.具有甲烷气体混合物和煤尘爆炸危险的煤矿井下;
e.在无显著振动与冲击的地方;
f.在无破坏金属及绝缘的气体和蒸汽的环境中;
g.污染等级为3级;
h.安装类别为III类。

二、产品工作原理、结构特点
1. 产品防爆型式、防爆标志
防爆型式:矿用隔爆型
防爆标志:ExdI
2. 产品构成
RBCDB系列矿用隔爆型电磁除铁器是由线圈绕组、主、副轭板、下托板及外箱体共同组成。

(见附图一)
附图1
结构特点:绝缘好、散热快、磁势大,除铁率高。

工频耐压试验电压值(V)
额定绝缘电压U i 交流试验电压(有效值)直流试验电压
60 U i 300 1500 2120
300 U i 690 1890 2670
三、技术特性
1.主要技术参数与性能
表一 (主要技术特性、性能)
基本参数
型号
RBCDB-6T RBCDB-8T RBCDB-10T RBCDB-12T RBCDB-14T RBCDB-16T RBCDB-18T RBCDB-20T
适用输送
带宽mm
650 800 1000 1200 1400 1600 1800 2000
额定悬挂
高度mm
200 250 300 350 400 450 500 550
励磁功

kW T1 3.6 4.5 8.5 11.7 13 17.8 19.8 21.5 T2 5 8 11.2
13.6 16 19 22.5 25 T3 6.3 11 15
18 24.5 30 38.5 44
磁感应强度mT T1 ≥90 T2 ≥120 T3 ≥150
励磁电压DC V T1 297 297 297 594 594 594 594 594 T2 297 297 297
594594594594594 T3 297 297 297
594594594594594
工作制连续
四、尺寸
见表一
五、安装与调试
1安装前准备
1.1位置选择
1.1.1倾斜使用位置(图2):
除铁器应选择安装在皮带卸料机头斜上方。

1.1.2水平使用位置(图3):
除铁器应安装在皮带机某个中
段位置,须选择一段长10m左右,宽度能放下
两个弃铁箱且能随时不妨碍搬运的宽度,空中
能行走两台除铁器无任何障碍物。

1.2轨道安装
除铁器如果是固定吊装,则不需安装轨道。

1.2.1对于单皮带单机除铁采用往返移动式吸、
弃铁时,需安装一条独立轨道。

1.2.2对于单(双)皮带双机交替除铁,需设两条独立的工字梁单独轨道两
条工字钢间距最小≥2100mm。

工字钢梁的长度根据现场条件自定,但
影响吸铁、弃铁往返为准。

轨道安装办法:两端插装在墙上还是两端支撑,按现场自然条件选定。

基本要求是牢固可靠,稳定。

1.3对应除铁器的输料皮带下边如果能安装无磁上平托辊更能提高除铁器效
果。

1.4工具准备(根据吊挂装置参数规格选型表选择)
手拉葫芦1-2台;
钢丝绳扣3-5套;
必要的钳工工具一套。

2安装程序
2.1选址
2.2安装工字梁轨道
2.3在工字钢轨道上安装行走装置。

2.4在轨道上安装手拉葫芦作为起吊工具。

2.5用钢丝绳扣、手拉葫芦起吊RBCDB-6T2~20T2除铁器至一定高度。

2.6用吊挂装置将除铁器与行走装置连接起来,按H=额定高度暂时定位。


条件允许,H<额定高度除铁效果更好。

3 安装后的检查、调整、试运
3.1吊挂装置两端连接可靠性检查
3.2额定吊挂高度H或倾角α=15o-30o按附图2、附图3检测与调整。

3.3如水平安装,除铁器下部托板工作面尽量保持与输料皮带平行的测量。


管水平或倾斜安装,除铁器不可横向倾斜工作。

3.4对于非固定式吊装,还要检查行走小车的轨道限位装置的安全可靠性及小
车运行的平稳性。

3.5除铁器通电试运行,是否平稳可靠、空载试运时间10分钟。

观察运行一切
正常后,方可投入生产试运行。

六.使用、操作
1.使用前的准备和检查
表二 (吊挂装置)
项目

数吊挂
重量(t)
吊索钢丝绳钢拉杆无档锚链钢卸扣GB1102-74 套环钢丝绳夹
Q235A
直径Φd p w
轴径
M
U环
间距
A
中心高
S
绳直径
d
GB5974.1-86
公称尺寸
GB5976-86
规格
1 9 27 30 16 16 31 9 10 10 16
2 12.5 38 41 22 22 45 12 12 12 20
3 12.5 38 41 30 30 56 12 12 12 22
4 16 48 52 33 33 63 16 16 16 26
5 1
6 48 52 39 39 80 16 16 16 30
7 18 54 59 45 45 90 22 22 22 35
10 20 60 65 56 56 112 22 22 22 40 15~25 20 60 65 64 64 125 24 24 24 45 表三 (吊挂装置选型指南)
2.使用前、使用时的注意事项及其说明
检查设备绝缘电阻是否符合要求。

3.运行及运行过程中的操作程序
a)注意观察除铁器整机运行状况及吸、弃铁能力。

可以人为的向被输物料内投
入不同重量、不同形状的杂铁,检测吸、弃铁能力及除净率,必要时对
吊高或倾角应做调整。

b)按下隔爆型电控箱的启动按钮本设备即可运行。

c)保持通电持续率连续试生产运行24小时之内不出现问题便可投入正式生产
运行。

4.停机的操作方法、注意事项
按下隔爆型电控箱的停止按钮即可停机。

七、常见故障与排除
八、保养、维修
1.维修
本设备通常安装在室外及灰尘多的环境,因此需要定期检查维修。

2.检验周期
三个月。

3.维修主要事项
检查连接件松紧情况。

电线与端子相连时最好使用匹配的冷压端头,以保证接头接触良好。

4.长期停止运行的维护保养
a)长期停止运行时,重新使用要注意所有法兰、盖、隔爆面是否符合要求,
隔爆面要定期涂防锈油,内外接地要良好。

b)定期检查设备绝缘电阻是否符合要求。

九、运输、储存
在运输和存放过程中应防止雨淋或受潮,应放置在没有雨雪侵入,空气流通和相对湿度不大于90%,温度不高于+40℃,不低于-25℃的仓库中。

十、开箱检查
1.检查内容
随机附带文件
a)产品装箱单;
b)产品合格证;
c)产品说明书;
d)配套件的合格证及说明书。

2.注意事项
a) 在使用和维护时,不得改变电气元件的名称、型号、规格及参数;
b)在使用和维护时,严禁带电开盖;
c)送电产生磁场后,人体接近磁场太久可能会对人体造成伤害;
d) 磁卡、手表等易磁化物件不要接近本设备,持铁器接近磁系危险;
e)引入装置需要夹紧。

相关文档
最新文档
