发电厂电气部分模拟考试试题和答案
发电厂电气部分练习题附参考答案
发电厂电气部分练习题（附参考答案）、填空题10分1、发电厂中有各种电气设备，通常把电能的设备如发电机等称为一次设备，把对一次设备进行和保护用的设备称为二次设备。
2、电气主接线是指把发电机、变压器、断路器等用规定的符号和文字按预期生产流程连成的电路，一般画成一图形式。
3、电气主接线的基本形式可分为的接线形式、无汇流母线的接线形式两大类；基本要求是可靠性、________ 、经济性。
4、一般水电厂的厂用电率为、凝汽式火电厂的厂用电率为。
5、短路电流热效应Qk的计算方法有、。
6、三绕组变压器可以连接三个电压等级，使用中要求每个绕组通过容量应达到变压器额定容量的以上。
校验热稳定的计算时间为继电保护时间和的全开断时间之和。
7、厂用电电源的备用方式有两种，_ 多用于火电厂，在水电厂和变电站中多采用____ 方式。
8、电器设备的选择，必须按条件进行选择，并按_________ 状态来校验热稳定和动稳定。
9、发电机间与在升压站的主变压器的连接有：组合导线、、10、屋内配电装置有、、成套组合电器。
、判断题（题后打“”为正确，打“”为错误）10分1、装设旁路母线的作用是为了检修出线断路器。
（）2、内桥型接线适合于线路短，变压器需经常切换，有系统穿越功率的厂站。
（）3、电力电缆一般按经济电流密度选择。
（）4、在中小型水电站、变电站中，一般主变压器的台数取3 4台。
（）5、电流互感器的选择除按正常条件选择外，还需进行二次负荷的校验。
（）6、选择厂用变容量时，考虑的厂用负荷是指所有厂用电动机功率的总和。
（）7、电器设备校验时，一般按三相短路电流校验。
（）8、厂用电是指每个工厂自己用的电。
（）9、半型屋外配电装置是指母线与断路器、电流互感器等重叠的布置。
（）10、电弧熄灭的条件是系统电源恢复电压小于弧隙介质强度。
（）三、单项选择题10分1、下列设备中，不是一次设备。
A、电流保护装置C、避雷器B、发电机D、断路器2、某变电所220千伏配电装置的布置形式为两组母线上下布置，两组母线隔离开关亦上下重叠布置而断路器为双列布置。
发电厂电气部分模拟题及答案
发电厂电气部分模拟试题一发 电 厂 电 气 部 分 模 拟 试 题 一 答 案一、填空题（40分）1. 导体的短时最高发热温度不超过导体材料的短时最高允许温度2. B 相271073.1sh i a L ⋅⋅⨯-3. 已知材料允许应力确定绝缘子最大允许跨距 已知材料应力和绝缘子跨距确定最大允许衬垫跨距 4．灭弧介质 5. 小6. 在绝热状态下，导体温升达到稳定温升所需的时间7. 减小 @8、变电站、输电线路、用户9．经济电流密度 长期发热运行电流 10. 好11. 按炉分段 单母线分段12. 弧隙电压恢复强度 弧隙介质恢复强度 弧隙介质恢复强度>弧隙电压恢复强度二、选择题（12分）1、C2、D3、C4、C 三、按要求完成下面各题（48分） ① 计算发电机引出线的经济截面；（6分） :AGN14438.0105.103102005.1I 05.1I 36max =⎪⎪⎭⎫ ⎝⎛⨯⨯⨯⨯⋅==（2分）根据Tmax = 3200h ，查得经济电流密度J = (A/mm 2) （2分）则发电机引出线的经济截面为：13611.061443J S J ===N I （mm 2） （2分）② 若选用2×（80×8）的铝矩形母线且导体平放，计算其能否满足导体正常发热的要求；（6分）按导体平放，查得2×（80×8）的铝矩形母线的 Ial=1858A ，Ks=。
（2分）计算温度修正系数966.025702870K ＝－－=θ，（2分）则实际载流量为 17951858966.0K =⨯=⋅al I θ（2分）显然，Imax ＝1443 < 1795，可见能满足导体正常发热的要求 &③ 按②中所选导体计算短路前母线工作温度；（2分）C I I Cal5517951443)2870(28)(222282max 0al 0i =⋅-+=⋅-+=θθθθ （2分）④ 按②中所选导体计算短路时最高工作温度；（12分） 短路切除时间 )(3.02.01.0t t t ab pr k s =+=+= （2分）周期分量热效应为()())(6.15020221028123.010"12Q 2222222/2p s kA I I I t k k t t k ⋅=+⋅+⋅=+⋅+⋅=（2分）因为)(1)(3.0t k s s <=，查表得非周期分量等效时间 T = (s)，则非周期分量热效应)(8.156282.0"T Q 222np s kA I ⋅=⋅⋅=＝ （2分）短路全电流热效应 )(4.3078.1566.150Q Q Q 2np p k s kA ⋅=+=+=; 由C 55i =θ查得)/(1045.0A 416i m J ⋅Ω⨯=（2分）则1626162k i f 10468.0)008.008.02(104.3071045.0Q A A ⨯=⨯⨯⨯+⨯=+=∴S（2分）查得导体短路时最高工作温度C65f =θ（2分）⑤ 计算热稳定最小截面；（4分）由C55i =θ，查得93C = （2分）)(5.21293/27.110307.4/K Q S 26s k min mm C =⋅⨯=⋅=∴ （2分）⑥ 按②中所选导体计算作用在母线上的最大电动力；（4分）冲击电流为)(4.712828.12"kA I K i sh sh =⋅⋅⋅⋅=＝ （2分）；则最大电动力N/m)(1260104.717.011073.111073.1F 62727max ＝⨯⋅⋅⨯=⋅⋅⨯=--sh i a（2分）⑦ 按②中所选导体计算每相2条导体间的电动力；由 1.0808==h b（2分）和 09.080882=+=+-=+-h b b b h b b a（2分）查得形状系数 4.0=K（2分）则每相2条导体间的电动力N/m)(45.63724.0104.71008.01105.21105.2f 628282-b1＝⋅⨯⋅⋅⨯=⋅⋅⋅⨯=--K i b sh （2分）⑧ 按②中所选导体计算由条间允许应力决定的条间衬垫的最大允许跨距。

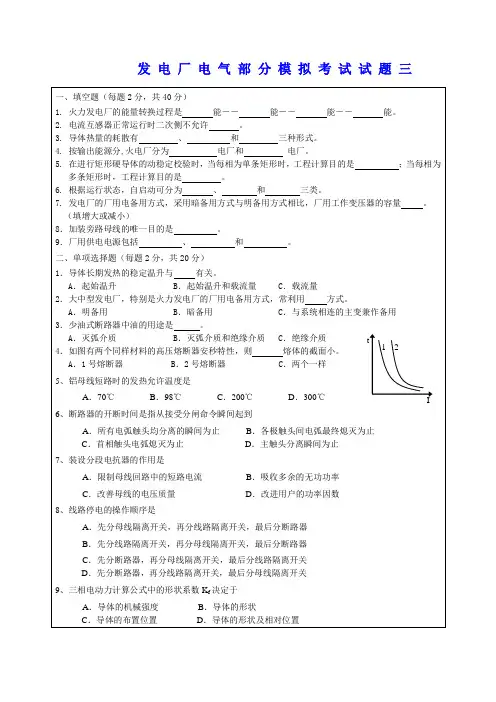

发电厂电气部分模拟考试试题1
发电厂电气部分模拟考试试题三发电厂电气部分模拟考试试题三答案一、填空题（每空2分，共40分）1. 化学能热能机械能电能2. 开路3. 对流辐射导热4. 热凝汽式（无顺序）5. 已知材料允许应力确定绝缘子最大允许跨距已知材料应力和绝缘子跨距确定最大允许衬垫跨距6. 失压自启动空载自启动带负荷自启动7. 增大8．不停电检修出线断路器9．工作电源启动和备用电源事故保安电源二．选择题（每题2分，共20分）1.C2.A3.A4.A5.C6.B7.A8.D9.D 10.C发电厂电气部分模拟考试试题二发电厂电气部分模拟考试试题二答案一、填空题（每空2分，共40分）1. 发电厂变电站输电线路用户2. 经济电流密度长期发热运行电流3. 按炉分段单母线分段4. B271073.1sh i a L ⋅⋅⨯-5. 已知材料允许应力确定绝缘子最大允许跨距 已知材料应力和绝缘子跨距确定最大允许衬垫跨距6. 弧隙电压恢复强度 弧隙介质恢复强度 弧隙介质恢复强度>弧隙电压恢复强度7. 减小8．不停电检修出线断路器9．工作电源 启动和备用电源 事故保安电源 二、问答题（每题5分） 1. 课本p96-p97 2. 课本p513. 百分电抗是以电抗器自身额定值为基准值的标么值乘以100。
即：%100 3/%⨯=NN L L I U X X ，所以电抗器电抗的有名值为：N NL L I U X X 3%⋅=。
由此公式，则：第二台NKL-10-300-5的96.2250.331051=⨯⋅=L X ；第一台NKL-10-500-3的641.430.531031=⨯⋅=L X ，因此，第二台电抗器的限流效果好。
三、按要求完成下面各题（共45分）1、双母线带旁路母联兼作旁路 双母线分段 内桥2、5000/104G SN -3、122501525010%46.8720.8T T S S MVA ⨯--⨯⨯⎧⎫===⎨⎬⨯⎩⎭ MVA S T 5.628.0503=⎭⎬⎫⎩⎨⎧=4、■ 1 0.37 0.57■ )(13.782/32cm bh = )(13.782/32cm bh =■ )(08.26/32cm h b =)(08.26/32cm h b = ■ ①A I I GN36088.0105.103105005.105.136max =⎭⎬⎫⎩⎨⎧⨯⨯⨯⨯⋅==发 电厂 电 气 部 分 模 拟 考 试 试 题 一一、填空题（每空2分，共40分）1. 导体的热稳定是指 。
发电厂电气部分模拟考试试题
发 电 厂 电 气 部 分 模 拟 考 试 试 题 三 答 案一、填空题（每题2分，共40分）1.火力发电厂的能量转换过程是 能―― 能―― 能―― 能。
化学能热能机械能电能2.电流互感器正常运行时二次侧不允许 。
开路3.导体热量的耗散有 、 和 三种形式。
对流 辐射 导热4.按输出能源分,火电厂分为 电厂和 电厂。
热 凝汽式 （无顺序）5.在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是 ；当每相为多条矩形时，工程计算目的是 已知材料允许应力确定绝缘子最大允许跨距 已知材料应力和绝缘子跨距确定最大允许衬垫跨距6.根据运行状态，自启动可分为 、 和 三类。
失压自启动 空载自启动 带负荷自启动7.发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量 。
（填增大或减小） 增大8加装旁路母线的唯一目的是 。
不停电检修出线断路器9厂用供电电源包括 、 和 。
工作电源 启动和备用电源 事故保安电源 二、单项选择题（每题2分，共20分）1.C 2.A 3.A 4.A 5.C 6.B 7.A 8.D 9.D 10.C 1．导体长期发热的稳定温升与 有关。
A ．起始温升B ．起始温升和载流量C ．载流量2．大中型发电厂，特别是火力发电厂的厂用电备用方式，常利用 方式。
A ．明备用B ．暗备用C ．与系统相连的主变兼作备用 3．少油式断路器中油的用途是 。
A ．灭弧介质 B ．灭弧介质和绝缘介质 C ．绝缘介质4．如图有两个同样材料的高压熔断器安秒特性，则 熔体的截面小。
A ．1号熔断器B ．2号熔断器C ．两个一样 5、铝母线短路时的发热允许温度是A ．70℃B ．98℃C ．200℃D ．300℃ 6、断路器的开断时间是指从接受分闸命令瞬间起到A ．所有电弧触头均分离的瞬间为止B ．各极触头间电弧最终熄灭为止C ．首相触头电弧熄灭为止D ．主触头分离瞬间为止 7、装设分段电抗器的作用是A ．限制母线回路中的短路电流B ．吸收多余的无功功率C ．改善母线的电压质量D ．改进用户的功率因数8、线路停电的操作顺序是A ．先分母线隔离开关，再分线路隔离开关，最后分断路器B ．先分线路隔离开关，再分母线隔离开关，最后分断路器C ．先分断路器，再分母线隔离开关，最后分线路隔离开关D ．先分断路器，再分线路隔离开关，最后分母线隔离开关9、三相电动力计算公式中的形状系数K f 决定于A ．导体的机械强度B ．导体的形状C ．导体的布置位置D ．导体的形状及相对位置 10、热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的____而造成损坏妨碍继续工作的性能。
电厂电气考试题及答案
电厂电气考试题及答案一、单选题（每题2分，共10题）1. 电厂中，用于测量电流的仪表是：A. 电压表B. 电流表C. 功率表D. 电能表答案：B2. 以下哪种设备不是电厂电气系统的主要组成部分？A. 发电机B. 变压器C. 锅炉D. 断路器答案：C3. 电气设备中，用于保护电路不受过电流损害的装置是：A. 熔断器B. 继电器C. 接触器D. 隔离开关答案：A4. 电厂中，用于控制和保护发电机的设备是：A. 励磁机B. 调速器C. 保护继电器D. 同步机5. 以下哪种不是电厂电气设备的基本参数？A. 电压B. 电流C. 频率D. 功率因数答案：D6. 电厂中，用于测量电压的仪表是：A. 电压表B. 电流表C. 功率表D. 电能表答案：A7. 电厂电气系统中，用于连接和断开电路的设备是：A. 熔断器B. 继电器C. 接触器D. 隔离开关答案：D8. 电厂中，用于测量电能消耗的仪表是：A. 电压表B. 电流表C. 功率表D. 电能表答案：D9. 以下哪种设备是电厂电气系统的主要组成部分？B. 锅炉C. 变压器D. 以上都是答案：D10. 电厂电气设备中，用于控制电路通断的装置是：A. 熔断器B. 继电器C. 接触器D. 隔离开关答案：C二、多选题（每题3分，共5题）1. 电厂电气系统中，以下哪些设备属于一次设备？A. 发电机B. 变压器C. 断路器D. 继电器答案：ABC2. 电厂电气设备的基本参数包括：A. 电压B. 电流C. 频率D. 功率因数答案：ABC3. 电厂中，用于保护电路不受过电压损害的装置包括：A. 熔断器B. 避雷器C. 过电压保护器D. 隔离开关答案：BC4. 电厂电气系统中，以下哪些设备用于测量？A. 电压表B. 电流表C. 功率表D. 电能表答案：ABCD5. 电厂电气设备中，用于控制电路通断的装置包括：A. 熔断器B. 继电器C. 接触器D. 隔离开关答案：CD三、判断题（每题1分，共5题）1. 电厂电气系统中，发电机和变压器都是一次设备。
发电厂电气部分模拟考试试题和答案全)
发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路。
3. 导体热量的耗散有对流辐射导热、三种形式。
4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。
5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。
6. 根据运行状态，自启动可分为失压自启动空载自启动 .带负荷自启动三类。
7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。
（填增大或减小）8．加装旁路母线的唯一目的是不停电检修出线断路器。
9．厂用供电电源包括工作电源启动和备用电源事故保安电源。
二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。
因此,母线起到汇集和分配电能的作用。
2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。
3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。
4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。
5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。
6. 根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。
7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。
这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。
8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。
发电厂 试卷 百度
发电厂电气部分模拟试题二发电厂电气部分模拟试题二答案一、填空题（每空2分，共40分）1. 发电厂变电站输电线路用户2. 经济电流密度长期发热运行电流3. 按炉分段单母线分段4. B5. 已知材料允许应力确定绝缘子最大允许跨距 已知材料应力和绝缘子跨距确定最大允许衬垫跨距6. 弧隙电压恢复强度 弧隙介质恢复强度 弧隙介质恢复强度>弧隙电压恢复强度7. 减小8．不停电检修出线断路器9．工作电源 启动和备用电源 事故保安电源 二、问答题（每题5分） 1. 课本p96-p97 2. 课本p513. 百分电抗是以电抗器自身额定值为基准值的标么值乘以100。
即：，所以电抗器电抗的有名值为：。
由此公式，则：第二台NKL-10-300-5的；第一台NKL-10-500-3的，因此，第二台电抗器的限流效果好。
三、按要求完成下面各题（共45分）1、双母线带旁路母联兼作旁路 双母线分段 内桥2、3、4、■ 1 0.37 0.57■ ■■ ①图(a)为竖放,查表得,,集肤效应系数所以＞导体正常运行温度查得短路计算时间＞1S,不计非周期分量热效应查得(均可)271073.1sh i a L ⋅⋅⨯-%100 3/%⨯=NN L L I U X X N NL L I U X X 3%⋅=96.2250.331051=⨯⋅=L X 641.430.531031=⨯⋅=L X 5000/104G SN -122501525010%46.8720.8T T S S MVA ⨯--⨯⨯⎧⎫===⎨⎬⨯⎩⎭MVA S T 5.628.0503=⎭⎬⎫⎩⎨⎧=)(13.782/32cm bh =)(13.782/32cm bh =)(08.26/32cm h b =)(08.26/32cm h b =A I I GN36088.0105.103105005.105.136max =⎭⎬⎫⎩⎨⎧⨯⨯⨯⨯⋅==A I c a 42430125=88.0=θK 8.1=SK AA I c a 3734424388.00135=⨯=A 3608()cc al i I I a 022352max 2007.6737343608)3570(3501=⋅-+=⋅-+=θθθθ()416/105.0m J A i ⋅Ω⨯=40.2 4.2k pr ab t t t s=+=+=()()"2222226/2 4.2108010737022607101212K K P tk tk t Q Q I I I ∴==⋅+⋅+=⋅+⋅+=⨯()616162222607100.5100.71030.1250.01K f i Q A A S ⨯∴=+=⨯+=⨯⨯⨯c f 095=θcc 0010085-发电厂电气部分模拟考试试题三发 电 厂 电 气 部 分 模 拟 考 试 试 题 三 答 案一、填空题（每空2分，共40分） 1. 化学能 热能 机械能 电能 2. 开路3. 对流 辐射 导热4. 热 凝汽式 （无顺序）5. 已知材料允许应力确定绝缘子最大允许跨距 已知材料应力和绝缘子跨距确定最大允许衬垫跨距6. 失压自启动 空载自启动 带负荷自启动7. 增大8．不停电检修出线断路器9．工作电源 启动和备用电源 事故保安电源二．选择题（每题2分，共20分）1.C2.A3.A4.A5.C6.B7.A8.D9.D 10.C 三、计算题（40分）解：(1)按长期发热允许电流选择截面选用3×（125×10）的铝矩形母线且导体竖放。
电厂电气考试题目及答案
电厂电气考试题目及答案一、单项选择题（每题2分，共20分）1. 电厂中常用的同步发电机的励磁方式是（）。
A. 直流励磁B. 交流励磁C. 永磁励磁D. 电磁励磁答案：A2. 电气设备绝缘电阻的测量通常使用（）。
A. 万用表B. 绝缘电阻表C. 直流电桥D. 交流电桥答案：B3. 电厂中，变压器的冷却方式主要有（）。
A. 自然风冷B. 油浸式冷却C. 干式冷却D. 油浸式和干式冷却答案：D4. 以下哪种继电器是用于保护发电机的（）。
A. 过电流继电器B. 差动保护继电器C. 速断继电器D. 电压继电器5. 电厂中，高压断路器的主要作用是（）。
A. 隔离电源B. 切断短路电流C. 转换电路D. 以上都是答案：D6. 电厂电气系统中，避雷器的主要作用是（）。
A. 保护设备免受雷击B. 限制电压波动C. 测量电压D. 转换电路答案：A7. 电厂中，电力变压器的额定电压是指（）。
A. 最高工作电压B. 最低工作电压C. 长期运行的最高电压D. 长期运行的最低电压答案：C8. 电厂中，电气设备的接地方式主要有（）。
A. 直接接地B. 间接接地C. 悬浮接地D. 以上都是答案：D9. 电厂中，高压输电线路的导线通常采用（）。
B. 铝线C. 钢芯铝绞线D. 裸导线答案：C10. 电厂中，电气设备的过电压保护通常采用（）。
A. 熔断器B. 避雷器C. 过电压继电器D. 断路器答案：B二、多项选择题（每题3分，共15分）1. 电厂电气设备中，以下哪些属于一次设备（）。
A. 发电机B. 变压器C. 断路器D. 继电保护装置答案：ABC2. 电厂中，以下哪些因素会影响同步发电机的输出电压（）。
A. 励磁电流B. 负载电流C. 转速D. 温度答案：ABCD3. 电厂电气系统中，以下哪些属于二次设备（）。
A. 测量仪表B. 控制装置C. 继电保护装置D. 通信设备答案：ABCD4. 电厂中，以下哪些是电气设备的过热保护措施（）。
发电厂电气部分试题(共10篇)(共28页)
发电厂电气部分试题(共10篇)[模版仅供参考，切勿通篇使用]写景作文发电厂电气部分试题（一）:发电厂电气部分的作业,没时间做,请大家帮忙了第1题:(.5分)变压器的最大效率发生在：可供选择答案:1.β=12.β=第2题:(.5分)一般来说,凝汽式火电厂与热电厂相比,效率较 ,容量较 ,距离负荷中心较 .可供选择答案:1.高；小；远2.高；大；远3.低；大；远4.高；小；近第3题:(.5分)既承担功率交换,又兼有分配电能功能的变电所是.可供选择答案:1.中间变电所2.枢纽变电所3.终端变电所4.地区变电所第4题:(.5分)一般说来,核电厂与或火电厂相比,造价 ,运行成本 . 可供选择答案:1.高；低2.高；高3.低；高4.低；低第5题:(.5分)水平排列、间距相同的三根导体,两边分别为流过A相、C相,中间B相电流.三相对称短路时,受力最大的一相为：可供选择答案:相相相第6题:(.5分)三相短路最大电动力与两相短路最大电动力之比为：可供选择答案://第7题:(.5分)隔离开关的用途之一是___. 可供选择答案:1.切断负荷电流2.切断短路电流3.拉合小电流回路4.拉合大电流回路第8题:(.5分)双母线接线采用双母线同时运行时,具有单母线分段接线的特点,____.可供选择答案:1.因此,双母线接线与单母线与单母线分段接线是等效的2.但单母线分段接线具有更大的运行灵活性3.并且两者的设备数量一样4.但双母线接线具有更大的运行灵活性第9题:(.5分)热稳定是指电器通过短路电流时,电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的____而造成损坏妨碍继续工作的性能.可供选择答案:1.长期工作时的最高允许温度2.长期工作时的最高允许温升3.短路时的最高允许温度4.短路时的最高允许温升第10题:(.5分)选择矩形母线时,下列____条件可不考虑.可供选择答案:1.额定电压2.长期允许电流3.动稳定4.热稳定判断题第1题:(.5分)为了使发电厂或变电所的配电装置布置简单,运行检修方便,一般升高电压等级不宜过多,通常以2级电压为宜,最多不应超过3级.第2题:(.5分)发电厂和变电所中,把主要设备连接起来,表明电能送入和分配关系的电路, 称为电气主接线.第3题:(.5分)由于短路电流非周期分量衰减很快,当短路切除时间tk 选择题： 4 .B判断题：正确的为 1 2 4 8 10错误的为 3 5 6 7 9 发电厂电气部分试题（二）:《发电厂电气部分（Ⅰ)》第1次作业知道的给位大侠们还请多多帮助小弟!《发电厂电气部分（Ⅰ)》第1次作业1.电力系统的组成包括（）A.发电厂B.变电站C.输电线路D.用户2.外桥形电气主接线适用于（）A.水电厂B.火电厂C.桥路有穿越功率D.出线的线路长、雷击率高E.桥路无穿越功率3.影响电流互感器运行误差的因素有（）A.一次侧电流B.一次侧电压C.一次侧负荷功率因数D.一次侧电网频率E.二次侧负荷4.根据运行状态,自启动类型可分为（）A.带负荷自启动B.空载自启动C.过压自启动D.失压自启动5.导体热量的耗散形式有（）A.日照B.对流C.辐射D.导热1 A B C D电力系统是一个包括发电、输电、变电、配电、用电装置的完整的工作系统2 C外桥接线的变压投入、断开、检修或故障时,不会影响其他回路的正常运行.但当线路投入、断开、检修或故障时,则会影响一台变压器的正常运行.因此外桥接线仅适用于变压器按照经济运行需要要经常投入或断开的情况.此外当线路上有较大的穿越功率时,为避免穿越功率通过多台断路器,通常采用外桥接线.适用于故障率高的环境.3 A D E电流互感器的误差产生的原因：⑴电流互感器的误差是由铁芯的结构和材料的性能决定的,即与磁路长度、铁芯截面和导磁率有关,与线圈的匝数和电阻、二次负载的大小和负载功率因数角有关.比差、角差与铁芯导磁率及截面积、二次线圈的匝数的平方成反比,与磁路长度及二次线圈阻抗、二次负载成正比,并受二次负载功率因数角和铁芯损耗角的影响.⑵引起电流互感器误差的外界条件有：一次电流、电源频率、二次负载阻抗(包括接触电阻)、铁芯剩磁、外界磁场和温湿度影响等.4 A B D自启动一般分为欠压启动,带负荷启动,空载启动.5 B C D导体热量的耗散形式包括对流,辐射及导热发电厂电气部分试题（三）:在《发电厂电气部分》中,关于三相短路导体的电动力的求解过程.很多书中只给出结论,中间相得电动力最大,以及最终的表达式.但没给出具体的求解过程,即积化和差,和差化积得求解过程（红框内位结果,小弟三角函数烂,求不到真确结果（符号不对）《发电厂电气部分》中,有关于三相短路,两边相所受的电动力的大小表达式：熊信银写的第三版《发电厂电气部分》第78页中的3-52；或者姚春球版第42页的2-52.请问那个式子是怎样通过积化和差,和差化积转换出来的?(可以附件图片)奖励再提高.发电厂电气部分试题正推得不到,可以逆推."积化和差,和差化积"其实很简单,不要被“公式”一词吓着了.令x=(a+b)/2；y=(a-b)/2；关键是,把a,b分别拆成a=x+y；b=x-y；然后用cos(a)+cos(b)=2*cos(x+y)*cos(x-y)拆开就行了；sin+sin也一样,没... 发电厂电气部分试题（四）:求一关于某凝气式火力发电厂电气部分设计的英文文献及翻译——5至6页你那么专业的问题还0分. 发电厂电气部分试题（五）: 现在的发电厂,是煤烧开水,烧出蒸气,用蒸汽机的原理,带动发电机来发电吗?火电厂是利用煤、石油、天然气作为燃料生产电能的工厂,它的基本生产过程是：燃料在锅炉中燃烧加热水使成蒸汽,将燃料的化学能转变成热能,蒸汽压力推动汽轮机旋转,热能转换成机械能,然后汽轮机带动发电机旋转,将机械能转变成电能；其分类有：按燃料分,燃煤发电厂,燃油发电厂,燃气发电厂,余热发电厂,以垃圾及工业废料为燃料的发电厂；按蒸汽压力和温度分,中低压发电厂（,450度）,高压发电厂（,540度）,超高压发电厂（,540度）,亚临界压力发电厂（,540度）,超临界压力发电厂（,550度）；按原动机分,凝气式汽轮机发电厂,燃气轮机发电厂,内燃机发电厂,蒸汽—燃汽轮机发电厂等；按输出能源分,凝汽式发电厂（只发电）,热电厂（发电兼供热）；按发电厂装机容量分,小容量发电厂（100MW以下）,中容量发电厂（100—250MW）,大中容量发电厂（250—1000MW）,大容量发电厂（1000MW以上）；我国目前最大的火电厂：浙江北仑港电厂,装机容量300万KW（即3000MW）,5台60万KW（600MW）机组.火力发电厂的主要生产系统包括汽水系统、燃烧系统和电气系统,现分述如下：（一）汽水系统：火力发电厂的汽水系统是由锅炉、汽轮机、凝汽器、高低压加热器、凝结水泵和给水泵等组成,他包括汽水循环、化学水处理和冷却系统等.水在锅炉中被加热成蒸汽,经过热器进一步加热后变成过热的蒸汽,再通过主蒸汽管道进入汽轮机.由于蒸汽不断膨胀,高速流动的蒸汽推动汽轮机的叶片转动从而带动发电机.为了进一步提高其热效率,一般都从汽轮机的某些中间级后抽出作过功的部分蒸汽,用以加热给水.在现代大型汽轮机组中都采用这种给水回热循环.此外,在超高压机组中还采用再热循环,既把作过一段功的蒸汽从汽轮机的高压缸的出口将作过功的蒸汽全部抽出,送到锅炉的再热汽中加热后再引入气轮机的中压缸继续膨胀作功,从中压缸送出的蒸汽,再送入低压缸继续作功.在蒸汽不断作功的过程中,蒸汽压力和温度不断降低,最后排入凝汽器并被冷却水冷却,凝结成水.凝结水集中在凝汽器下部由凝结水泵打至低压加热再经过除氧气除氧,给水泵将预加热除氧后的水送至高压加热器,经过加热后的热水打入锅炉,再过热器中把水已经加热到过热的蒸汽,送至汽轮机作功,这样周而复始不断的作功.在汽水系统中的蒸汽和凝结水,由于疏通管道很多并且还要经过许多的阀门设备,这样就难免产生跑、冒、滴、漏等现象,这些现象都会或多或少地造成水的损失,因此我们必须不断的向系统中补充经过化学处理过的软化水,这些补给水一般都补入除氧器中.（二）燃烧系统燃烧系统是由输煤、磨煤、粗细分离、排粉、给粉、锅炉、除尘、脱流等组成.是由皮带输送机从煤场,通过电磁铁、碎煤机然后送到煤仓间的煤斗内,再经过给煤机进入磨煤机进行磨粉,磨好的煤粉通过空气预热器来的热风,将煤粉打至粗细分离器,粗细分离器将合格的煤粉（不合格的煤粉送回磨煤机）,经过排粉机送至粉仓,给粉机将煤粉打入喷燃器送到锅炉进行燃烧.而烟气经过电除尘脱出粉尘再将烟气送至脱硫装置,通过石浆喷淋脱出流的气体经过吸风机送到烟筒排人天空.（三）发电系统发电系统是由副励磁机、励磁盘、主励磁机（备用励磁机）、发电机、变压器、高压断路器、升压站、配电装置等组成.发电是由副励磁机（永磁机）发出高频电流,副励磁机发出的电流经过励磁盘整流,再送到主励磁机,主励磁机发出电后经过调压器以及灭磁开关经过碳刷送到发电机转子,当发电机转子通过旋转其定子线圈便感应出电流,强大的电流通过发电机出线分两路,一路送至厂用电变压器,另一路则送到SF6高压断路器,由SF6高压断路器送至电网. 发电厂电气部分试题（六）:在《交流电气装置的接地DL/T 621—1997》规范中有一条：发电厂、变电所电气装置的接地装置发电厂、变电所电气装置的接地装置,除利用自然接地极外,应敷设以水平接地极为主的人工接地网.人工接地网的外缘应闭合,外缘各角应做成圆弧形,圆弧的半径不宜小于均压带间距的一半.接地网内应敷设水平均压带.接地网的埋设深度不宜小于接地网均压带可采用等间距或不等间距布置.35kV及以上变电所接地网边缘经常有人出入的走道处,应铺设砾石、沥青路面或在地下装设两条与接地网相连的均压带.对于3～10kV变电所、配电所,当采用建筑物的基础作接地极且接地电阻又满足规定值时,可不另设人工接地.这里的均压带是什么?在高层建筑的设计和施工中,为了防止侧向雷击,超过30米高的建筑物,应在30米及其以下每隔三层围绕建筑物外廓的墙内做均压环,并与引下线连接,接地体是分布在地下四周的混凝土基础,可以形成均匀分布的均压网,构成防雷接... 发电厂电气部分试题（七）:急求!电厂笔试试题求高手解答填空题：一二次风的调整原则是____________________________选择题1：燃用贫煤与烟煤相比A一次风速低,一次风率小 B一次风速低,一次风率大 C一次风速高,一次风率小 D一次风速高,一次风率大3:火焰中具有辐射能力,影响火焰黑度的气体成分主要有[ ]A助燃气体O2 B可燃气体CO与H2C.三原气体CO2、SO2和H2O D惰性气体N24：锅炉正常停运后,应解除高、低值水位保护,缓慢上水至[ ]A、最高可见水位B、正常水位C、最低可见水位上判断题1:在锅炉启动过程中,当汽包压力时,关闭主蒸汽系统所有空气门,校对水位计.投入I 、II级旁路后,关闭过热器排气门[ ]2:锅炉启动前的试验[机组大、小修后]包括炉膛安全保护、主燃料跳闸、燃油跳闸、顺序控制、连锁的问你个试验.[ ] 3:锅炉连锁保护装置因在检修中已调好,所有在启动前或检修后不需要进行测试( )4:随着锅炉内部压力的升高,汽包壁将承受越开越大的机械应力（）5发电厂主要机组停运检修,只需第一天办理开工手续,工作全部结束再办理结束手续（）6当验明设备确已无电压后,应立即将检修设备接地并三相短路（）7检修部分若分为几个在电气上不相连接的部分,则各段应分别验电接地短路,接地线与检修部分之间不得连有开关或保险器（）8若至预定时间一部分工作尚未完成,仍须继续工作而不妨碍送电者在送电前,应按照送电后现场设备带电情况,布置好安全措施后,方可继续工作（）9倒闸操作票由值班员填写（）1.按照一定的风煤比来控制,维持最佳过量空气系数.判断：1.√2.√3.×4.√5.×6.√7.√8.√9.×发电厂电气部分试题（八）:我最近做到一个题目问爱迪生在那个时代,有工业时代和电子时代,我想电子时代和电气时代差不多,我就选了电子时代,可答案是工业时代,想知道原因和电气时代与电子时代的不同, 电气时代：我们一般是说第二次工业革命电的发明使人们进入了电气时代与第一次工业革命的蒸汽时代相对,爱迪生曾经发明了短距离输电技术、发电厂、电灯,所以选的是电气时代——工业时代电子时代：一般指的是新科技革命也就是第三次工业革命后的时代称呼发电厂电气部分试题（九）:电工电子一、填空题（每空分，共19分）2、变压器空载电流的分量很小，分量很大，因此空载的变压器，其功率因数，而且是性的。
最新发电厂电气部分模拟考试试题和答案(全)复习课程
发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路。
3. 导体热量的耗散有对流辐射导热、三种形式。
4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。
5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。
6. 根据运行状态，自启动可分为失压自启动空载自启动 .带负荷自启动三类。
7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。
（填增大或减小）8．加装旁路母线的唯一目的是不停电检修出线断路器。
9．厂用供电电源包括工作电源启动和备用电源事故保安电源。
二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。
因此,母线起到汇集和分配电能的作用。
2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。
3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。
4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。
5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。
6. 根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。
7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。
这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。
8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。
(完整版)发电厂电气部分模拟考试试题和答案全)
发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路。
3. 导体热量的耗散有对流辐射导热、三种形式。
4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。
5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。
6. 根据运行状态，自启动可分为失压自启动空载自启动 .带负荷自启动三类。
7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。
（填增大或减小）8．加装旁路母线的唯一目的是不停电检修出线断路器。
9．厂用供电电源包括工作电源启动和备用电源事故保安电源。
二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。
因此,母线起到汇集和分配电能的作用。
2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。
3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。
4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。
5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。
6. 根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。
7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。
这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。
8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。
(完整版)发电厂电气部分模拟考试试题和答案(全)
发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路。
3. 导体热量的耗散有对流辐射导热、三种形式。
4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。
5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。
6. 根据运行状态，自启动可分为失压自启动空载自启动 .带负荷自启动三类。
7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。
（填增大或减小）8．加装旁路母线的唯一目的是不停电检修出线断路器。
9．厂用供电电源包括工作电源启动和备用电源事故保安电源。
二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。
因此,母线起到汇集和分配电能的作用。
2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。
3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。
4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。
5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。
6. 根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。
7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。
这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。
8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。
电厂电气班考试题及答案
电厂电气班考试题及答案一、单项选择题（每题2分，共20分）1. 电厂电气系统中，以下哪个设备是用于保护发电机免受短路电流损害的？A. 断路器B. 熔断器C. 过载继电器D. 电流互感器答案：A2. 在电厂电气系统中，电压互感器的主要作用是什么？A. 测量电压B. 测量电流C. 保护设备D. 控制设备答案：A3. 以下哪种类型的继电器用于检测和响应电流的增加？A. 时间继电器B. 电压继电器C. 电流继电器D. 功率继电器答案：C4. 电厂电气系统中，同步发电机的励磁系统的主要功能是什么？A. 提供旋转磁场B. 控制发电机转速C. 调节发电机输出电压D. 保护发电机免受过载答案：C5. 在电厂电气系统中，以下哪个设备用于限制短路电流？A. 变压器B. 电容器C. 电抗器D. 电感器答案：C6. 电厂电气系统中，以下哪种设备用于测量三相电路的不平衡负载？A. 电压表B. 电流表C. 功率表D. 功率因数表答案：C7. 电厂电气系统中，以下哪种设备用于减少电压波动？A. 稳压器B. 滤波器C. 电容器D. 电感器答案：C8. 在电厂电气系统中，以下哪种设备用于保护电缆免受过电压损害？A. 避雷器B. 熔断器C. 过载继电器D. 断路器答案：A9. 电厂电气系统中，以下哪种设备用于测量电能消耗？A. 电压表B. 电流表C. 电能表D. 功率表答案：C10. 在电厂电气系统中，以下哪种设备用于控制和保护发电机？A. 断路器B. 熔断器C. 过载继电器D. 所有以上答案：D二、多项选择题（每题3分，共15分）1. 电厂电气系统中，以下哪些设备是用于测量电压的？A. 电压表B. 电流表C. 功率表D. 电能表答案：A2. 在电厂电气系统中，以下哪些设备是用于保护发电机的？A. 断路器B. 熔断器C. 过载继电器D. 避雷器答案：A, B, C3. 电厂电气系统中，以下哪些设备是用于控制电流的？A. 变压器B. 电容器C. 电感器D. 断路器答案：B, C, D4. 在电厂电气系统中，以下哪些设备是用于测量电能的？A. 电压表B. 电流表C. 功率表D. 电能表答案：D5. 电厂电气系统中，以下哪些设备是用于减少电压波动的？A. 稳压器B. 滤波器C. 电容器D. 电感器答案：A, C三、判断题（每题1分，共10分）1. 电厂电气系统中，电流互感器用于测量电流。
2023发电厂电气设备模拟考试题库含答案
2023发电厂电气设备模拟考试题库含答案一、判断题答题要求：判断下列说法是否正确。
1（1.0分）避雷针加设在配电装置构架上时，避雷针与主接地网的地下连接点到变压器接地线与主接地网的地下连接点之间的距离不得小于30m o•A）正确•B）错误2（1.0分）降低杆塔接地电阻是提高线路耐雷水平防止反击的有效措施。
•A）正确•B）错误3（1.0分）空气的湿度增大时，沿面闪络电压提高。
•A）正确•B）错误4（1.0分）电气设备的绝缘受潮后易发生电击穿。
•A）正确•B）错误5（1.0分）输电线路上的感应雷过电压极性与雷电流极性相同。
•A）正确•B）错误二、单选题答题要求：每题只有一个正确的选项。
6（2.0分）不产生游离作用的形式是（）。
•A）碰撞•B）加热•D）附着7（2.0分）雷击杆塔引起的线路绝缘闪络称为（）。
•A）击穿•B）反击•C）直击•D）绕击8（2.0分）静电电压表可以测量交流电压的（）。
•A）峰值•B）有效值•C）各次谐波值•D）平均值9（2.0分）试品绝缘电阻的测量值获取需加压（）。
•A）15s•B）30s•C）45s•D）60s10（2.0分）随着电压频率的增加，极性介质的介电常数（）。
A）增加B）减小C）先增后减D）先减后增11（2.0分）保护旋转电机用的避雷器型号是（）。
•A）FZ型•B）FS型•C）FCD型•D）FDC型12（2.0分）电介质在受潮或受污染后，其相对介电常数将（）。
•A）变大•B）变小•C）不变•D）不确定13（2.0分）我国有关标准建议在雷暴日为40的地区，地面落雷密度取（）。
•A）0.07•B）0.09•C）0.8•D）1.214（2.0分）对夹层极化有明显影响的因素是（）。
•A）温度•B）电压性质•C）气压•D）频率15（2.0分）若固体介质被击穿的时间很短，又无明显的温升，可判断是（）。
•A）电化学击穿•B）热击穿•C）电击穿•D）各类击穿都有16（2.0分）与标准大气条件相比，当实际温度下降气压升高时，均匀电场气隙的击穿电压（）。
发电厂电气部分模拟试卷A答案
发电厂电气部分模拟试卷A答案第一题1.1题目描述：在发电厂电气系统中，对高电压设备进行绝缘测试是常见的检测手段。
请简要说明绝缘测试的原理，并列举至少三种常用的绝缘测试方法。
1.1答案：绝缘测试是一种用于检测高电压设备绝缘性能的测试手段。
绝缘测试的原理是利用高电压测试设备对设备的绝缘材料施加高电压，通过检测绝缘材料的电流以及漏电流来评价绝缘的质量。
常用的绝缘测试方法包括：1.直流高电压法：利用直流高电压对绝缘材料进行测试，一般常用的工作电压为500V、1000V或5000V。
通过测量绝缘材料上的电流来评价其绝缘质量。
2.交流高电压法：利用交流高电压对绝缘材料进行测试，一般常用的频率为50Hz。
通过测量绝缘材料上的电流来评价其绝缘质量，同时还可以通过测量相位差来判断绝缘材料中是否存在液体。
3.局部放电测试法：利用局部放电检测仪对绝缘材料进行测试，通过检测绝缘材料中的局部放电来评价其绝缘质量。
局部放电是指绝缘材料中的局部区域出现电弧或击穿现象，通常在高压下发生。
第二题2.1题目描述：发电厂电气系统中常使用的变压器为三相变压器，请简要说明三相变压器的基本原理。
2.1答案：三相变压器是发电厂电气系统中常见的电力传输设备，基本原理如下：三相变压器是由绕组和铁芯两部分组成的。
绕组分为高压绕组和低压绕组，绕组上通过电流产生的磁场会产生感应电动势，从而达到变压的效果。
铁芯主要作用是提供一个磁路，使磁场尽可能地通过绕组。
在正常运行状态下，高压绕组绕接在高压侧，低压绕组绕接在低压侧。
当高压侧施加电压时，电流会通过高压绕组，并在铁芯中产生磁力线。
由于铁芯的连续性，磁力线会通过低压绕组并产生感应电动势，从而使低压侧产生电压。
根据能量守恒定律，高压与低压之间的电压比等于高压绕组与低压绕组的匝比。
因此，通过改变绕组的匝比就能够实现电压的升降。
在实际应用中，三相变压器有很多种类，包括干式变压器、油浸式变压器等。
它们的基本原理相同，但是应用环境和效率有所不同。
发电厂电气部分练习题(附参考答案)
发电厂电气部分练习题（附参考答案）一、填空题10分1、发电厂中有各种电气设备，通常把电能的设备如发电机等称为一次设备，把对一次设备进行和保护用的设备称为二次设备。
2、电气主接线是指把发电机、变压器、断路器等用规定的_______符号和文字按预期生产流程连成的电路，一般画成________图形式。
3、电气主接线的基本形式可分为的接线形式、无汇流母线的接线形式两大类；基本要求是可靠性、______________、经济性。
4、一般水电厂的厂用电率为、凝汽式火电厂的厂用电率为。
的计算方法有、。
5、短路电流热效应Qk6、三绕组变压器可以连接三个电压等级，使用中要求每个绕组通过容量应达到变压器额定容量的以上。
校验热稳定的计算时间为继电保护时间和的全开断时间之和。
7、厂用电电源的备用方式有两种， ________多用于火电厂，在水电厂和变电站中多采用________方式。
8、电器设备的选择，必须按条件进行选择，并按___ ___状态来校验热稳定和动稳定。
9、发电机间与在升压站的主变压器的连接有：组合导线、______________、______________。
10、屋内配电装置有、、成套组合电器。
二、判断题（题后打“√”为正确，打“⨯”为错误)10分1、装设旁路母线的作用是为了检修出线断路器。
（）2、内桥型接线适合于线路短，变压器需经常切换，有系统穿越功率的厂站。
（）3、电力电缆一般按经济电流密度选择。
（）4、在中小型水电站、变电站中，一般主变压器的台数取3~4台。
（）5、电流互感器的选择除按正常条件选择外，还需进行二次负荷的校验。
（）6、选择厂用变容量时，考虑的厂用负荷是指所有厂用电动机功率的总和。
（）7、电器设备校验时，一般按三相短路电流校验。
（）8、厂用电是指每个工厂自己用的电。
（）9、半型屋外配电装置是指母线与断路器、电流互感器等重叠的布置。
（）10、电弧熄灭的条件是系统电源恢复电压小于弧隙介质强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
发电厂电气部分模拟考试试题与答案（全）一、填空题（每题2分，共40分）1. 火力发电厂的能量转换过程是化学能――热能――机械能――电能2. 电流互感器正常运行时二次侧不允许开路。
3. 导体热量的耗散有对流辐射导热、三种形式。
4. 按输出能源分,火电厂分为热电厂和凝汽式电厂。
5. 在进行矩形硬导体的动稳定校验时，当每相为单条矩形时，工程计算目的是已知材料允许应力确定绝缘子最大允许跨距；当每相为多条矩形时，工程计算目的是已知材料应力和绝缘子跨距确定最大允许衬垫跨距。
6. 根据运行状态，自启动可分为失压自启动空载自启动 .带负荷自启动三类。
7. 发电厂的厂用电备用方式，采用暗备用方式与明备用方式相比，厂用工作变压器的容量增大。
（填增大或减小）8．加装旁路母线的唯一目的是不停电检修出线断路器。
9．厂用供电电源包括工作电源启动和备用电源事故保安电源。
二、单项选择题（每题2分，共20分）1. 电源支路将电能送至母线，引出线从母线得到电能。
因此,母线起到汇集和分配电能的作用。
2. 目前世界上使用最多的是核电厂是__轻水堆___核电厂，即__压水堆__核电厂和__沸水堆__核电厂。
3. 通常把__生产___、_输送__、_分配__、__转化____和_使用电能__的设备，称为一次设备。
4. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。
5. “F－C回路”是高压熔断器与高压接触器（真空或SF6接触器）的配合，被广泛用于200～600MW大型火电机组的厂用6kV高压系统。
6. 根据布置的型式，屋内配电装置通常可以分为单层式、、二层式和三层式三种型式。
7. 当额定电压为110kV及以上时，电压互感器一次绕组与隔离开关之间不安装高压熔断器。
这时，如果电压互感器高压侧发生短路故障，则由母线的继电保护装置动作切断高压系统的电源。
8. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有__单元接线__、_桥型接线_和_角型接线_。
9. 防电气误操作事故的“五防”是指__防止误拉合隔离开关__、_带接地线合闸_、__误拉合断路器__、_带电合接地开关_和_误入带电间隔____1.导体正常最高允许温度一般不超过 70 ℃，提高导体长期允许电流的方法有 减小 导体电阻， 增大 导体换散面积，以及 提高 导体的换热系数。
2.线路电抗器主要用来限制 馈线 支路的短路电流，加装出线电抗器不仅能够 限制短路电流 ，而且可以维持 母线上较高的剩余电压3.发电厂厂用电源包括 工作电源 和 备用电源 ，对单机容量在200MW 以上的发电厂，还应考虑设置 启动电源 和 事故保安电源 。
4.选择电器设备的一般条件是按 正常工作 ，并按 短路状态校验 。
5.当验算裸导体及110KV 以下电缆短路热稳定时，一般采用 主 保护动作时间；验算电器和110KV 以上充油电缆热稳定时，一般采用 后备 保护动作时间。
6.电流互感器的电流误差为211100(%)i i K I I f I -=⨯，相位误差为 '21180I I i δ。
旋转的二次电流相位-与一次电流向量之间的夹角，并规定当-I 2 超前 I 1时，相位差为正值，影响电流互感器误差的运行参数有 一次电流 、 二次负荷阻抗及功率因数 、 二次绕组开路 。
7.扩散去游离的三种形式是由 浓度扩散 、 温度扩散 、 高速冷气吹弧 。
8.断路器开断电路时，熄弧条件为()()d r U t U t >， 介质强度 恢复电压大于 系统电源恢复电压。
9.决定发电机容许运行范围的四个条件是① 原动机输出功率极限 ;② 发电机的额定兆伏安数 ；③ 发电机的磁场和励磁机的最大励磁电流 ；④ 进相运行时的稳定度 。
10.发电机额定工作状态的特征是有功负荷、电压、功率因数、频率及冷却介质温度都是额定值。
11.判断变压器绝缘老化程度的两个指标是电气强度和机械强度。
12.断路器开断电容电流产生过电压，主要由于电弧电流过零后，电容上存在系统电源恢复电压以及断路器介质强度恢复较慢而发生重燃，它两种因素结合所致。
13.断路器手动跳闸的标志是 就地跳闸操作时绿灯GN1变亮 、远方跳闸操作时绿灯GN2变亮；自动跳闸的标志是_绿灯GN1变亮、绿灯GN2变亮。
14.电压互感器的误差与运行参数二次负载、功率因数和 一次电压有关。
15.导体短时发热的特点是：发热时间很短，发出的热量_来不及向周围介质散布，因此基本上是一个_绝热过程_。
即导体产生的热量全部用于使导体温度升高。
. 1. 依据一次能源的不同，发电厂可分为（火力发电厂、水力发电厂、核电厂、风力发电厂）等。
2. 火力发电厂的能量转换过程是：燃料的化学能 -> 热能-> 机械能 -> 电能。
3. 目前世界上使用最多的是核电厂是（轻水堆）核电厂，即（压水堆）核电厂和（沸水堆）核电厂。
4. 对一次设备和系统的运行状态进行（测量、控制、监控和保护）的设备，称为二次设备。
5. 隔离开关的作用是隔离电压、倒闸操作和分合小电流。
6. 发电厂的厂电率为发电厂厂用电耗电量与电厂的发电量之比。
7. 根据电气设备和母线布置特点，层外配电装置通常分为中型配电装置、高型配电装置和半高型配电装置三种类型。
8. 使母线的电能损耗费用与相应设备维修费、折旧费的总和为最少的母线截面，称为经济电流密度截面。
9. 有汇流母线的接线形式可概括地分为__单母线__和_双母线__两大类；无汇流母线的接线形式主要有单元接线、桥型接线和角型接线_。
10. 防电气误操作事故的“五防”是指防止误拉合隔离开关、防止带接地线合闸、防止误拉合断路器、防止带电合接地开关和防止误入带电间隔。
1如果要求在检修任一引出线的母线隔离开关时,不影响其他支路供电,则可采用( C )。
A.内桥接线B.单母线带旁路接线C.双母线接线D.单母线分段接线2双母线接线采用双母线同时运行时，具有单母线分段接线特点( D )。
A.因此，双母线接线与单母线分段接线是等效的B.但单母线分段接线具有更大的运行灵活性C.并且两者的设备数量一样D.但双母线接线具有更大的运行灵活性3经技术经济比较,我国有关设计技术规程中规定,当发电机电压为时,对于容量为( D )的机组,其高压厂用电电压可采用3KV。
及以下～300MW以下及以下4输电线路送电的正确操作顺序为（ C ）A．先合母线隔离开关，再合断路器，最后合线路隔离开关B．先合断路器，再合母线隔离开关，最后合线路隔离开关C．先合母线隔离开关，再合线路隔离开关，最后合断路器D．先合线路隔离开关，再合母线隔离开关，最后合断路器5 各类安全距离在国家颁布的有关规程中均有规定。
当实际距离大于安全距离时，人体及设备才安全。
220kV和110kV设备的安全距离分别是（ A ）A．3米和1.5米 B．6米和3米 C．1米和1.5米 D．5米和1米6 在电流互感器的选择与检验中，不需选择或校验（ C ）A．额定电压 B．二次负荷C．机械负荷 D．动稳定7维持电弧稳定燃烧的因素是（ C ）A碰撞游离 B高电场发射C热游离8交流电弧过零后不再燃烧的条件是（ C ）A工频电源电压小于燃弧电压 B 电弧电压小于熄弧电压C 恢复电压小于介质强度9断路器燃弧的时间是（ C ）A 断路器接到分闸命令至电弧熄灭的时间；B断路器接到分闸命令至触头分离的时间；C 断路器触头刚分离至电弧熄灭的时间；10电流互感器采用匝数补偿法可以减少（ C ）A电流误差 B角误差 C电流误差和角误差11电压互感器高压侧熔断器的作用是（ B ）A保护过负荷 B 保护内部故障 C 既保护过负荷又保护内部故障12灯光监视的断路器控制回路发生自动分闸的灯光信号是（ B ）A 红灯闪光B 绿灯闪光 C红灯、绿灯都闪光13断路器的主触头在闭合状态，断路器的常闭辅助接点处于（ B ）A 闭合 B断开 C要有具体的电路才能够确定）1．导体长期发热的稳定温升与有关。
A．起始温升 B．起始温升和载流量 C．载流量2．大中型发电厂，特别是火力发电厂的厂用电备用方式，常利用方式。
A．明备用 B．暗备用 C．与系统相连的主变兼作备用3．少油式断路器中油的用途是。
A．灭弧介质 B．灭弧介质和绝缘介质 C．绝缘介质4．如图有两个同样材料的高压熔断器安秒特性，则熔体的截面小。
A．1号熔断器 B．2号熔断器 C．两个一样5、铝母线短路时的发热允许温度是A．70℃ B．98℃ C．200℃ D．300℃6、断路器的开断时间是指从接受分闸命令瞬间起到A．所有电弧触头均分离的瞬间为止BC．首相触头电弧熄灭为止 D．主触头分离瞬间为止7、装设分段电抗器的作用是A．限制母线回路中的短路电流 B．吸收多余的无功功率C．改善母线的电压质量 D．改进用户的功率因数8、线路停电的操作顺序是A．先分母线隔离开关，再分线路隔离开关，最后分断路器B．先分线路隔离开关，再分母线隔离开关，最后分断路器C．先分断路器，再分母线隔离开关，最后分线路隔离开关D．先分断路器，再分线路隔离开关，最后分母线隔离开关决定于9、三相电动力计算公式中的形状系数KfA．导体的机械强度 B．导体的形状C．导体的布置位置D．导体的形状及相对位置10、热稳定是指电器通过短路电流时，电器的导体和绝缘部分不因短路电流的热效应使其温度超过它的____而造成损坏妨碍继续工作的性能。
A、长期工作时的最高允许温度B、长期工作时的最高允许温升C 、短路时的最高允许温度D 、短路时的最高允许温升二、概念解释题1、电气主接线：由电气设备通过连线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络。
2、最小安全净距：在这一距离内，无论是在正常最高工作电压或者出现内部、外部过电压时，都不至于使得空气间隙被击穿。
3、电压互感器的准确级：由互感器系统定的等级，其误差在规定使用条件下应在规定的限值之内负荷，二次回路的阻抗，通常以视在功率(VA)表示。
4、厂用电率：厂用电率是发电生产过程中设备设施消耗的电量占发电量的比例。
5、明备用、暗备用： 答：设置了专门的备用厂用变——明备用，多了一台备用变 没有设置专门的备用厂用变——暗备用，每台厂用变的容量要大1、什么是最小安全净距？什么是电气主接线？（5分）答：最小安全净距就是在这一距离内，无论是在正常最高工作电压或者出现内部、外部过电压时，都不至于使得空气间隙被击穿。
电气主接线又称为电气一次接线图，它是将电气设备以规定的图形和文字符号，按电能生产、传输、分配顺序及相关要求绘制的单相接线图。
2、简述限制短路电流的方法有哪些？装设限流电抗器（普通电抗器、分裂电抗器）、采用低压分裂绕组变压器、采用不同的主接线形式和运行方式。
