电工仪表与测量课堂教案 .
电工仪表与测量 教案

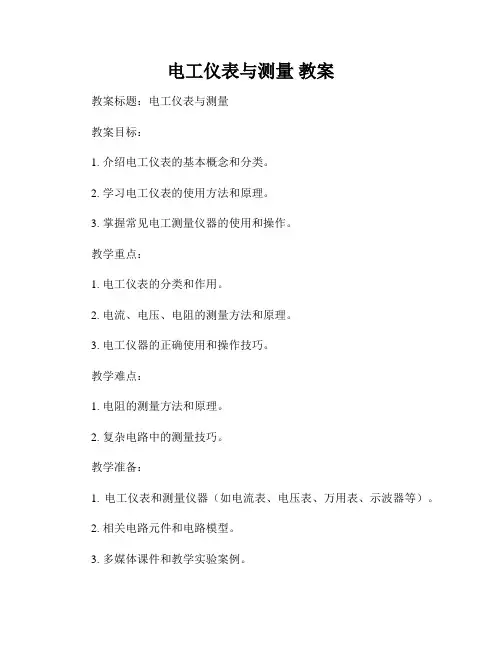

电工仪表与测量教案教案标题：电工仪表与测量教案目标：1. 介绍电工仪表的基本概念和分类。
2. 学习电工仪表的使用方法和原理。
3. 掌握常见电工测量仪器的使用和操作。
教学重点：1. 电工仪表的分类和作用。
2. 电流、电压、电阻的测量方法和原理。
3. 电工仪器的正确使用和操作技巧。
教学难点：1. 电阻的测量方法和原理。
2. 复杂电路中的测量技巧。
教学准备：1. 电工仪表和测量仪器（如电流表、电压表、万用表、示波器等）。
2. 相关电路元件和电路模型。
3. 多媒体课件和教学实验案例。
教学过程：一、导入（5分钟）通过提问和引入实际生活中的电流、电压、电阻现象，引发学生对电工仪表与测量的兴趣，并激活他们的相关知识和经验。
二、知识讲解（20分钟）1. 介绍电工仪表的分类和作用，如电流表、电压表、电阻表等，以及示波器、频率计等辅助仪器。
2. 详细讲解电流、电压、电阻的定义、单位和测量方法等基础概念。
3. 介绍电阻测量原理和常用的测量方法。
三、实验演示（15分钟）1. 展示使用不同仪器测量电流、电压和电阻的实验。
2. 对比不同仪表的优缺点，指导学生正确选择合适的测量仪器。
四、小组探究（20分钟）1. 将学生分组，每组配备一套测量仪器和电路模型。
2. 要求学生根据给定电路设计和搭建实验，利用仪表仔细测量电流、电压和电阻，记录数据并进行分析。
五、案例分析（15分钟）通过展示真实生活中的电路和测量问题，指导学生分析和解决实际应用中的测量难题，培养解决问题的能力和思维方式。
六、课堂小结（5分钟）对本节课的学习内容进行总结，并回顾重点知识和技能要点。
教学延伸：1. 布置相关课后作业，要求学生查找和了解不同仪表的特点和应用领域。
2. 扩展教学内容，介绍更高级的测量仪器和电器测试方法，拓宽学生的知识广度。
评估方式：1. 学生的课堂参与度和回答问题的准确程度。
2. 学生在小组实验和案例分析中的表现和成果。
3. 根据布置的课后作业进行书面评估。
电工仪表与测量第一章教案.
第一章电工仪表与测量的基本知识第一节常用电工仪表的分类、型号和标志一、教学目标掌握常用电工仪表的分类、型号和标志。
二、教学重点与难点重点：指示仪表的分类方法和型号的编制规则。
难点：指示仪表分类方法的介绍。
三、课时分配2课时四、教学过程及主要内容电工测量就是将被测的电量、磁量或电参数与同类标准量进行比较，从而确定出被测量大小的过程。
在电工测量中，除了应根据测量对象正确选择和使用电工仪表外，还必须采取合理的测量方法，掌握正确的操作技能，才能尽可能地减小测量误差。
（一）常用电工仪表的分类在电工测量中，测量各种电量、磁量及电路参数的仪器仪表统称为电工仪表。
电工仪表种类很多,按结构和用途不同,主要分为指示仪表、比较仪表、数字仪表和智能仪表四大类。
1、指示仪表特点：能将被测量转换为仪表可动部分的机械偏转角，并通过指示器直接指示出被测量的大小，故又称为直读式仪表。
按工作原理分类：主要有磁电系仪表、电磁系仪表、电动系仪表和感应系仪表。
此外,还有整流系仪表、铁磁电动系仪表等。
典型仪表：安装式仪表、便携式仪表2、比较仪表比较仪表的特点：在测量过程中，通过被测量与同类标准量进行比较，然后根据比较结果才能确定被测量的大小。
比较仪表分类：直流比较仪表和交流比较仪表。
直流电桥和电位差计属于直流比较仪表，交流电桥属于交流比较仪表。
典型仪表：比较式直流电桥3、数字仪表数字仪表的特点：采用数字测量技术，并以数码的形式直接显示出被测量的大小。
数字仪表的分类：常用的有数字式电压表、数字式万用表、数字式频率表等。
典型仪表：数字式电压表4、智能仪表智能仪表的特点：利用微处理器的控制和计算功能，这种仪器可实现程控、记忆、自动校正、自诊断故障、数据处理和分析运算等功能。
智能仪表的分类：智能仪表一般分为两大类：一类是带微处理器的智能仪器；另一类是自动测试系统。
典型仪表：数字式存储示波器（二）电工指示仪表的型号安装式指示仪表的型号便携式指示仪表的型号电能表的型号（三）电工仪表的标志不同的电工仪表具有不同的技术特性，为方便选择和使用仪表，规定用不同的符号来表示这些技术特性，并标注在仪表的面板上，这些图形符号叫做仪表的标志。
电工仪表与测量第五版教案
板书本节任务目标。
2分钟学生找到主要结构后，进行总结归纳，出示表格。
输入电路模拟部分A/D转换器基准电压源电源逻辑控制器译码驱动器数字显示器时钟脉冲发生器在总电路图上进行分析，比较数字万用表和模拟万用表最主要的差别，简单说明数字万用表如何实现模转数。
讲授和图示。
难点+掌握15分钟通过对表盘上标识进行观察，明确功能辨别的方法，总结归纳出表格，对各种标识进行记忆后，与实际的仪表图纸进行比对，确认功能。
给出本节任务目标：通过图片找到电流功能的功能档位及相应的量程区（共两个），找到主要的结构并对主要结构的功能进行分析。
由于数字式电压基本表的输入阻抗极高，可视为开路，对电流的分流作用近似等于零。
所以，这里的分流电阻RA只起到将被测电流的作用。
学生找到主要结构后，进行总结归纳，出示表格。
学生边看边记，提问2名学生1分钟。
2掌握测电流的量程选择。
4分钟突出量程选择的两点要求--大于被测量、足够精确。
2分钟需要讲明注意事项的原因，通过分析过程得到操作细节注意点。
3掌握测电流的数据读取重点+难点+掌握通过对表盘上标识进行观察，明确功能辨别的方法，总结归纳出表格，对各种标识进行记忆后，与实际的仪表图纸进行比对，确认功能。
讲授和归纳6分钟+记忆4分钟，练习5练习：多组数字式仪表。
直流电流的测量.先将黑表笔插入[COM"直流电压图纸突出量程选择的两点要求--大于被测量、足够精确。
详细讲解足够精确的含义。
2分钟需要讲明注意事项的原因，通过分析过程得到操作细节注意点。
每讲一个测量步骤写明一个的操作注意。
1.直流电压的测量.如电池.随身听电源等.首先将黑表笔插进[com"插进[V Ω ".把旋钮选到比估计值大的量程(注意:表盘上的数值均为最大量程.[V-"表示直流电压档.[V-"表示交流电压档.[A"是电流档).接着把表笔接电源或电池两端,保持接触稳定.数值可以直接从显示屏上读取.若显示为明量程太小.那么就要加大量程后再测量.如果在数值左边出现[-".极性与实际电源极性相反.此时红表笔接的是负极.2.交流电压的测量.表笔插孔与直流电压的测量一样.不过应该将旋钮打到交流档[V-"处所需的量程即可.交流电压无正负之分.测量方法跟前面相同流还是直流电压.都要注意人身安全.不要随便用手触摸表笔的金属部分要正确选择档位（1）测电压时量程选择应使指针在满刻度的2/3以上。
电工仪表与测量教案
电工仪表与测量教案教师：李洪波周次：时间：课题：1.1 电气测量的基本概念 1.2电气测量方法 1.3 测量误差课时：2课时教学目标：1、了解什么是电气测量2、掌握电气测量的方法3、掌握测量误差的概念及测量误差的产生和消除方法重点、难点：测量误差的概念及测量误差的产生和消除方法教具：教材粉笔教学方法：讲授法时间分配：新授 75分钟小结 10分钟作业布置 5分钟教学过程：1.1 电气测量的基本概念1.1.1 测量的基本概念测量是人类对客观事物取得数量概念的认识过程，是人们认识和改造自然的一种不可缺少的手段。
在自然界中，对于任何被研究的对象，若要定量地进行评价，必须通过测量来实现。
测量是通过实验对客观事物取得定量意义的过程，是一种把物理参数变换成具有意义的数字的过程，也是把被测对象与公认的标准单位进行比较的过程。
测量过程应具有三要素：一是测量单位；二是测量方法，它是将被测量与其单位进行比较的实验方法；三是测量仪器与设备，它是测量过程的具体体现与实施者，是为了求取比值（测量值）而实际使用的一些仪器设备。
1.1.2 电气测量的向容电气测量是指在电工电子学中测量有关电的量值。
主要分为1.电能量的测量2.电路元件参数的测量、3.电信号特性的测量4.电路性能的测量1.2 电气测量方法1.2.1 电气测量方法的分类一个电气参量的测量，可以通过不同的方法来实现。
测量方法的选择正确与否，直接关系到测量结果的可信赖程度，也关系到测量工作的经济性和可行性。
常见的分类方式及测量方法1．按仪表产生被测量数值的方法分类（1）直读式测量法（2）比较式测量法：差值法、零值法、替代法2．按获得被测量结果的过程分类（1）直接测量（2）间接测量（3）组合测量1.2.2 非电量电测法的特点非电量的电测法是用电测技术对非电量进行测量，非电量测量系统主要由传感器、测量电路、信息处理及显示装置组成，在不需要显示的保护、计量和控制系统中，显示装置可被执行机构所代替。
电工仪表与测量课堂教案
电工仪表与测量课堂教案一、教学目标1. 让学生了解电工仪表的基本概念、种类和作用。
2. 培养学生掌握电工测量的基本原理和方法。
3. 使学生能够熟练操作电工仪表，进行各种电工测量。
二、教学内容1. 电工仪表的基本概念：电工仪表的定义、分类和性能指标。
2. 电工仪表的种类：电压表、电流表、钳形表、万用表等。
3. 电工测量的基本原理：直接测量、间接测量、比较测量等。
4. 电工测量的方法：测量电压、电流、电阻、电功率等。
5. 电工仪表的使用和维护：选用、校准、操作和保养。
三、教学重点与难点1. 重点：电工仪表的基本概念、种类和作用；电工测量的基本原理和方法。
2. 难点：电工仪表的选用、校准和操作。
四、教学方法1. 采用讲授法，讲解电工仪表与测量的基本概念、原理和方法。
2. 采用演示法，展示电工仪表的操作和测量过程。
3. 采用实践法，让学生动手操作电工仪表，进行实际测量。
五、教学准备1. 准备电工仪表实物，如电压表、电流表、钳形表、万用表等。
2. 准备测量工具，如导线、电阻、电灯等。
3. 准备教学PPT，包含电工仪表与测量的相关内容。
4. 准备讲义，详细介绍电工仪表的选用、校准和操作方法。
六、教学过程1. 导入新课：简要介绍电工仪表与测量的重要性，激发学生的学习兴趣。
2. 讲解电工仪表的基本概念、种类和作用，引导学生了解电工仪表的分类及功能。
3. 讲解电工测量的基本原理和方法，使学生掌握测量的基本知识。
4. 讲解电工仪表的使用和维护，让学生了解如何正确选用、校准和操作电工仪表。
5. 进行课堂实践：学生分组，动手操作电工仪表，进行实际测量，巩固所学知识。
七、课堂练习1. 请列举出常见的电工仪表及其作用。
2. 请简述电工测量的基本原理。
3. 请说明如何正确选用电工仪表进行电压测量。
4. 请阐述电工仪表的使用和维护方法。
八、课后作业1. 复习电工仪表与测量的基本概念、原理和方法。
2. 练习操作电工仪表，进行实际测量。
电工仪表与测量教案

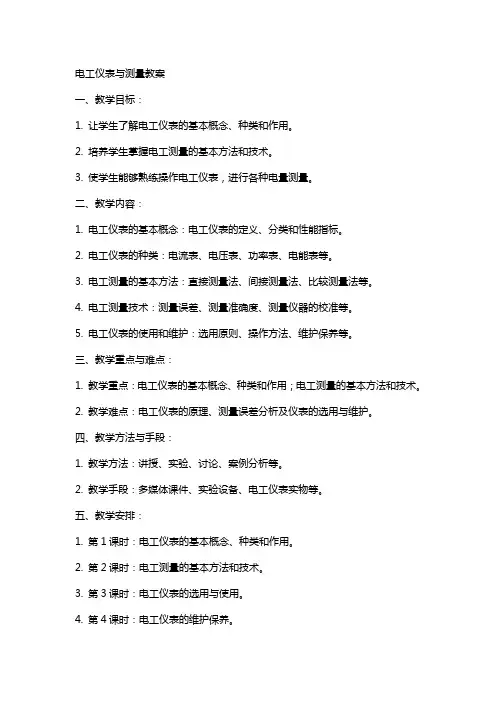

电工仪表与测量教案一、教学目标：1. 让学生了解电工仪表的基本概念、种类和作用。
2. 培养学生掌握电工测量的基本方法和技术。
3. 使学生能够熟练操作电工仪表，进行各种电量测量。
二、教学内容：1. 电工仪表的基本概念：电工仪表的定义、分类和性能指标。
2. 电工仪表的种类：电流表、电压表、功率表、电能表等。
3. 电工测量的基本方法：直接测量法、间接测量法、比较测量法等。
4. 电工测量技术：测量误差、测量准确度、测量仪器的校准等。
5. 电工仪表的使用和维护：选用原则、操作方法、维护保养等。
三、教学重点与难点：1. 教学重点：电工仪表的基本概念、种类和作用；电工测量的基本方法和技术。
2. 教学难点：电工仪表的原理、测量误差分析及仪表的选用与维护。
四、教学方法与手段：1. 教学方法：讲授、实验、讨论、案例分析等。
2. 教学手段：多媒体课件、实验设备、电工仪表实物等。
五、教学安排：1. 第1课时：电工仪表的基本概念、种类和作用。
2. 第2课时：电工测量的基本方法和技术。
3. 第3课时：电工仪表的选用与使用。
4. 第4课时：电工仪表的维护保养。
5. 第5课时：综合练习与案例分析。
六、教学评价：1. 平时成绩：包括课堂表现、作业完成情况、实验操作等，占总评的30%。
2. 考试成绩：包括笔试、实验操作考试等，占总评的70%。
七、教学反思：在授课过程中，教师应不断反思教学方法、教学内容和学生反馈，以便及时调整教学策略，提高教学质量。
八、教学拓展：1. 深入了解国内外电工仪表的发展趋势，掌握先进技术。
2. 学习电工仪表在其他领域的应用，如工业自动化、航空航天等。
九、课后作业：1. 查阅相关资料，了解电工仪表的原理及其应用。
2. 结合课堂所学，分析实际工程案例，掌握电工仪表的选择与使用。
十、课程资源：1. 教材：《电工仪表与测量》。
2. 参考书籍：《电工仪表技术手册》、《电工测量原理》。
3. 网络资源：相关学术论文、技术论坛、行业动态等。
电工仪表与测量教案
电工仪表与测量教案一、教学目标1. 了解电工仪表的基本概念、分类和作用。
2. 掌握各种电工仪表的测量原理、使用方法和注意事项。
3. 能够正确选择和使用电工仪表，进行电路参数的测量。
4. 培养学生的动手操作能力和实验技能。
二、教学内容1. 电工仪表的基本概念、分类和作用。
2. 电压表、电流表、万用表、电能表等常用电工仪表的使用方法。
3. 测量误差的概念和减小方法。
4. 电工仪表的维护和保养。
5. 实际操作练习：使用电工仪表进行电路参数的测量。
三、教学方法1. 采用讲授法，讲解电工仪表的基本概念、分类和作用。
2. 采用演示法，展示各种电工仪表的使用方法和测量过程。
3. 采用实验法，让学生亲自动手操作电工仪表，进行电路参数的测量。
4. 采用讨论法，让学生探讨测量误差的概念和减小方法。
四、教学准备1. 电工仪表实物：电压表、电流表、万用表、电能表等。
2. 实验器材：电线、灯泡、电源、开关等。
3. 教学PPT。
五、教学过程1. 导入新课：介绍电工仪表在电工技术和电气工程中的应用。
2. 讲解电工仪表的基本概念、分类和作用。
3. 演示各种电工仪表的使用方法和测量过程。
4. 讲解测量误差的概念和减小方法。
5. 讲解电工仪表的维护和保养。
6. 实际操作练习：学生分组，使用电工仪表进行电路参数的测量。
7. 总结本节课的主要内容和知识点。
8. 布置课后作业：让学生复习本节课的内容，并进行实际操作练习。
六、教学评估1. 课后收集学生的课后作业，检查学生对电工仪表的基本概念、使用方法和测量误差的掌握情况。
2. 在课堂上随机抽取学生进行电工仪表的实际操作演示，评估学生的操作技能和理解程度。
3. 针对学生的操作过程和测量结果，进行分析和评价，给出改进意见。
七、教学拓展1. 介绍电工仪表在实际工程中的应用案例，让学生了解电工仪表在电气工程中的重要性。
2. 讲解电工仪表的智能化发展，如数字式电工仪表、虚拟电工仪表等。
3. 引导学生关注电工仪表的最新技术动态，培养学生的学习兴趣和持续学习的能力。
(完整word版)电工仪表与测量教案
第一章电工仪表与测量的基本知识§1-1 常用电工仪表的分类、型号和标志一、常用电工仪表的分类1、概念:用来测量各种电量、磁量及电路参数的仪器、仪表统称为电工仪表。
2、分类:电工仪表按结构和用途的不同，分以下三类1）指示仪表:能将被测量转换为仪表可支部分的机械偏转角，并通过指示器直接显示出被测量的大小，故又称为直读式仪表。
⑴按工作原理分类:主要有磁电系仪表、电磁系仪表、电动系仪表和感应系仪表。
⑵按使用方法分类：有安装式、便携式两种.⑶按被测量的名称分类：有电流表、电压表、功率表、电能表、频率表、相位表、万用表等。
⑷按准确度等级分类:有0.1、0.2、0。
5、1。
0、1.5、2。
5、5.0共七级.⑸按使用条件分类：有A、B、C三组类型的仪表。
⑹按被测电流种类分类：有直流仪表、交流仪表以及交、直流两用仪表三类。
2）比较仪表：又分直流比较仪表和交流比较仪表两大类。
3）数字仪表：常用的有数字式电压表、数字式万用表、数字式频率表等。
二、电工指示仪表的型号1、安装式指示仪表型号的组成及含义用途号（国际通用符号）设计序号（数字)系列代号(汉语拼音字母）形状第二位代号（数字)形状第一位代号（数字）2、便携式指示仪表型号的编制规则由于便携式仪表不是固定安装在开关板上的，故不需要形状、代号.例:型号T19-A,表示一块设计序号为19的便携式电磁系电流表。
三、电工仪表的标志有关标志及其含义见P7表1-2小结电工仪表的分类、型号及标志。
布置作业P19 2课后记§1—2 电工仪表的误差和准确度一、仪表的误差及分类：根据产生误差的原因，仪表误差分两类1、基本误差：指仪表在正常工作条件下，由于仪表的结构、工艺等方面的不完善而产生的误差叫基本误差。
2、附加误差：仪表因为偏离了规定的工作条件而产生的误差叫附加误差.二、误差的表示方法误差通常用绝对误差、相对误差和引用误差来表示。
1、绝对误差△1）概念：仪表的指示值A x与被测量实际值A0之间的差值，叫做绝对误差，用△表示。
电工仪表与测量教案
电工仪表与测量教案第一章电工仪表与测量的基本知识第一节常用电工仪表的分类、型号和标志一、常用电工仪表的分类定义：用来测量各种电量、磁量及电路参数的仪器、仪表统称为电工仪表。
电工仪表的分类：指示仪表、比较仪表、数字仪表、指示仪表：1、定义：能将被测量转换为仪表可动部分的机械偏转角，并通过指示器直接显示出被测量的大小，故又称为直读式仪表。
2、分类：按工作原理分类：有电磁系仪表、磁电系仪表、电动系仪表、感应系仪表等。
按被测量分类：有电流表、电压表、功率表、电能表、相位表等按使用方法分类：有安装式、便携式。
安装式仪表：固定安装在开关板或电器设备面板上的仪表，又称面板式仪表。
准确度不高，广泛用于发电厂、配电所的运行监视和测量中。
便携式仪表：可以携带的仪表，准确度较高，广泛用于电气实验、精密测量及仪表检定中。
按准确度等级分类：有、、、、、、共7个等级。
按使用条件分类：有A、B、C三组类型。
A组仪表适用于环境温度为0~400C；B类仪表适用于—20~500C；C组仪表适用于—40~600C。
相对湿度条件均为85%范围内。
按被测电流种类分类：有直流仪表、交流仪表以及交、直流两用1仪表。
比较仪表：在测量过程中，通过被测量与同类标准量进行比较，根据比较结果确定被测量的大小。
分直流比较仪表和交流比较仪表。
例直流单臂电桥、双臂电桥，交流电桥。
数字仪表：采用数字测量技术，以数字的形式直接显示出被测量的大小。
有数字电压表、数字万用表、数字频率表等。
二、电工指示仪表的型号1、仪表型号意义：反映仪表的用途、工作原理等特性。
2、型号编制规则：安装式指示仪表型号编制规则：形状第一位代号按仪表面板形状的最大尺寸编制；形状第二位代号按仪表的外壳尺寸编制；系列代号按仪表工作原理的系列编制，如磁电系的代号为C，电磁系的代号为T，电动系的代号为D，感应系的代号为G，整流系的代号为L，电子系的代号为Z等；设计序号为产品设计的先后顺序编制；用途号表示该仪表的用途。
电工仪表与测量教案
电工仪表与测量教案教案标题：电工仪表与测量教学目标：1. 了解电工仪表的基本原理和分类。
2. 掌握电流、电压和电阻的测量方法。
3. 理解电能的测量原理和方法。
4. 能够使用电工仪表进行电流、电压、电阻和电能的测量。
教学重点：1. 电工仪表的基本原理和分类。
2. 电流、电压和电阻的测量方法。
3. 电能的测量原理和方法。
教学难点：1. 电能的测量原理和方法。
2. 电流、电压和电阻的测量精度控制。
教学准备：1. 教学课件和多媒体设备。
2. 电工仪表和相关实验设备。
3. 相关教学实验材料和电路图。
教学过程：Step 1：导入（5分钟）引入电工仪表与测量的主题，通过提问和展示相关图片或实物，激发学生对电工仪表的兴趣和好奇心。
Step 2：讲解电工仪表的基本原理和分类（15分钟）通过教学课件和多媒体设备，讲解电工仪表的基本原理和分类。
包括指针式仪表、数字式仪表、模拟式仪表和数字模拟式仪表等。
Step 3：电流、电压和电阻的测量方法（20分钟）详细介绍电流、电压和电阻的测量方法，包括使用安培表、电压表和欧姆表进行测量的步骤和注意事项。
通过实际操作演示，让学生掌握正确的测量方法。
Step 4：电能的测量原理和方法（20分钟）讲解电能的测量原理和方法，包括使用电能表进行测量的步骤和计算方法。
通过实际案例分析和计算练习，加深学生对电能测量的理解和掌握。
Step 5：教学实验（30分钟）组织学生进行相关的教学实验，例如使用电工仪表测量电流、电压、电阻和电能。
通过实际操作，让学生巩固所学的知识和技能，并培养实际操作能力和实验设计能力。
Step 6：总结与评价（10分钟）对本节课的内容进行总结，并对学生的表现进行评价和反馈。
鼓励学生提出问题和思考，加深对电工仪表与测量的理解和应用。
拓展延伸：1. 鼓励学生进行更多的实验和测量，加深对电工仪表的理解和应用。
2. 组织学生参加相关的竞赛和实践活动，提高实际操作和解决问题的能力。
电工仪表与测量课堂教案
电工仪表与测量课堂教案一、教学目标1. 让学生了解电工仪表的基本概念、分类和作用。
2. 使学生掌握电工测量方法，能够正确使用电工仪表进行测量。
3. 培养学生动手实践能力和团队协作精神。
二、教学内容1. 电工仪表的基本概念：电工仪表的定义、作用和分类。
2. 电工仪表的组成及原理：电工仪表的组成、工作原理和测量误差。
3. 电工测量方法：直接测量法、间接测量法、比较测量法和转换测量法。
4. 常用电工仪表的使用：万用表、电压表、电流表、钳形电流表、电能表等。
5. 电工测量操作实践：分组进行电工测量实验，掌握各种电工仪表的使用方法。
三、教学方法1. 讲授法：讲解电工仪表的基本概念、原理和测量方法。
2. 演示法：展示电工仪表的使用方法和操作步骤。
3. 实践操作法：分组进行电工测量实验，培养学生的动手实践能力。
4. 讨论法：分组讨论电工测量中遇到的问题，提高学生的解决问题的能力。
四、教学准备1. 电工仪表实物：万用表、电压表、电流表、钳形电流表、电能表等。
2. 实验器材：电线、插座、开关、灯泡等。
3. 教学课件：电工仪表图片、原理图、操作步骤等。
4. 教学视频：电工仪表使用方法演示。
五、教学过程1. 导入新课：介绍电工仪表在电工技术领域的重要性，激发学生的学习兴趣。
2. 讲解电工仪表的基本概念和分类，展示相关实物。
3. 讲解电工仪表的组成及工作原理，分析测量误差。
4. 讲解电工测量方法，引导学生理解各种测量法的应用场景。
5. 演示常用电工仪表的使用方法，让学生分组进行实践操作。
6. 分组讨论：学生在操作过程中遇到的问题，互相交流心得。
7. 总结讲解：对本次课程进行总结，强调电工仪表的正确使用和注意事项。
8. 布置作业：让学生结合课堂所学，完成电工测量实验报告。
9. 课后反思：教师根据学生表现，总结教学效果，调整教学方法。
10. 课后拓展：引导学生关注电工仪表的最新发展，提高学生的综合素质。
六、教学评价1. 评价内容：学生对电工仪表的基本概念、分类和作用的理解。
电工仪表与测量（教案）.
电工仪表与测量（教案）.电工仪表与测量教案任课教师张富珍课程周学时 22O11——2012 （上）学期时间（2月11日—6月30日）[导入]：1、《电工基础》课中电流表、电压表的作用？（学生回答）2、目前我们了解有哪些仪表？（学生回答）[新授]：绪论一、电工仪表与测量的内容及重要性1、电工仪表与测量重要性在电能的生产、传输、变配以及使用过程中，必须通过各种电工仪表对电能的质量及负载运行运行情况进行测量，并对测量结果进行分析，以保证供电及用电设备和线路可靠、安全、经济地运行。
因此，学习电工仪表与测量对电工来讲，具有十分重要的意义。
电工仪表与测量是中等职业技术学校电工专业的一门专业课。
2、电工测量的对象主要是指电流、电压、电阻、电功率、电能、频率、相位、功率因数、转速等电量、磁量及电路参数。
3、本课程内容常用电工测量仪表的结构、工作原理、选择及使用方法，电工测量方法的选择，测量数据的处理等。
通过本课程的学习，可以获得合理运用电工测量的方法，掌握正确选择和使用常用电工测量仪表的基本技能。
二、电工仪表的发展概况我国从1956年开始建设生产大型先进仪表的工业，到70年代前后，国产电工指示仪表的准确度已达0.l级，品种已经基本满足了国内的生产需要。
近年来，又相继推出了由大规模集成电路和超大规模集成电路构成的数字式电压表，它们以高准确性、高可靠性、高分辨率等特性倍受人们的青睐。
三、学习本课程的方法及要求电工仪表主要由测量机构和测量线路两部分组成，其中测量机构是整个仪表的核心。
在学习本课程的过程中，要首先掌握各种测量机构的特点，然后在其基础上配合适当的测量线路，即可组成各种不同类型的电工仪表。
应注意的是，在学习本课程时，若能采取对比的方法来总结各种仪表和各种测量线路的特点，将对学习本课程起到重要作用。
另外，在学习本课程的同时，除要重视课堂上的直观实物教学外，还要注意本课程与生产实习课的密切结合。
只有这样，才能真正掌握好电工测量仪表的使用与维护等知识，为今后进入工作岗位打下牢固的基础。
电工仪表与测量教案
电工仪表与测量教案第一章电工仪表与测量的基本知识第一节常用电工仪表的分类、型号和标志一、常用电工仪表的分类定义：用来测量各种电量、磁量及电路参数的仪器、仪表统称为电工仪表。
电工仪表的分类：指示仪表、比较仪表、数字仪表、指示仪表：1、定义：能将被测量转换为仪表可动部分的机械偏转角，并通过指示器直接显示出被测量的大小，故又称为直读式仪表。
2、分类：按工作原理分类：有电磁系仪表、磁电系仪表、电动系仪表、感应系仪表等。
按被测量分类：有电流表、电压表、功率表、电能表、相位表等按使用方法分类：有安装式、便携式。
安装式仪表：固定安装在开关板或电器设备面板上的仪表，又称面板式仪表。
准确度不高，广泛用于发电厂、配电所的运行监视和测量中。
便携式仪表：可以携带的仪表，准确度较高，广泛用于电气实验、精密测量及仪表检定中。
按准确度等级分类：有、、、、、、共7个等级。
按使用条件分类：有A、B、C三组类型。
A组仪表适用于环境温度为0~400C；B类仪表适用于—20~500C；C组仪表适用于—40~600C。
相对湿度条件均为85%范围内。
按被测电流种类分类：有直流仪表、交流仪表以及交、直流两用1仪表。
比较仪表：在测量过程中，通过被测量与同类标准量进行比较，根据比较结果确定被测量的大小。
分直流比较仪表和交流比较仪表。
例直流单臂电桥、双臂电桥，交流电桥。
数字仪表：采用数字测量技术，以数字的形式直接显示出被测量的大小。
有数字电压表、数字万用表、数字频率表等。
二、电工指示仪表的型号1、仪表型号意义：反映仪表的用途、工作原理等特性。
2、型号编制规则：安装式指示仪表型号编制规则：形状第一位代号按仪表面板形状的最大尺寸编制；形状第二位代号按仪表的外壳尺寸编制；系列代号按仪表工作原理的系列编制，如磁电系的代号为C，电磁系的代号为T，电动系的代号为D，感应系的代号为G，整流系的代号为L，电子系的代号为Z等；设计序号为产品设计的先后顺序编制；用途号表示该仪表的用途。
电工仪表与测量教案
一、教学目标1. 让学生了解电工仪表的基本概念、分类和作用。
2. 使学生掌握电工仪表的读数方法和使用技巧。
3. 培养学生对电工仪表的维护和保养意识。
二、教学内容1. 电工仪表的概念与分类1.1 电工仪表的定义1.2 电工仪表的分类1.3 电工仪表的作用2. 电工仪表的读数方法2.1 模拟仪表的读数方法2.2 数字仪表的读数方法3. 电工仪表的使用技巧3.1 电工仪表的选择3.2 电工仪表的使用注意事项3.3 电工仪表的测量误差分析4. 电工仪表的维护与保养4.1 电工仪表的维护方法4.2 电工仪表的保养措施三、教学重点与难点1. 教学重点：1.1 电工仪表的基本概念、分类和作用。
1.2 电工仪表的读数方法和使用技巧。
1.3 电工仪表的维护和保养方法。
2. 教学难点：2.1 电工仪表的读数方法。
2.2 电工仪表的使用技巧。
四、教学方法与手段1. 教学方法：1.1 讲授法：讲解电工仪表的基本概念、分类和作用。
1.2 演示法：展示电工仪表的读数方法和使用技巧。
1.3 实践法：学生动手操作，掌握电工仪表的使用。
2. 教学手段：2.1 投影仪：展示电工仪表的图像和示例。
2.2 电工仪表实物：让学生直观了解电工仪表的结构和功能。
五、教学过程1. 导入新课：介绍电工仪表在电工技术领域的重要性，激发学生的学习兴趣。
2. 讲解电工仪表的基本概念、分类和作用，让学生了解电工仪表的基本知识。
3. 讲解电工仪表的读数方法，并通过示例进行演示，使学生掌握读数技巧。
4. 讲解电工仪表的使用技巧，包括选择、使用注意事项和测量误差分析，培养学生正确使用电工仪表的能力。
5. 讲解电工仪表的维护与保养方法，提高学生对电工仪表的关爱意识。
6. 课堂练习：让学生动手操作电工仪表，巩固所学知识。
7. 总结与评价：对学生的学习情况进行点评，指出优点和不足，鼓励学生继续努力。
8. 布置作业：让学生课后复习电工仪表的知识，为下一节课做好准备。
电工仪表与测量课堂教案
电工仪表与测量课堂教案第一章：电工仪表与测量概述1.1 教学目标让学生了解电工仪表与测量的重要性。
让学生掌握电工仪表与测量的基础知识。
让学生了解常见的电工仪表及其使用方法。
1.2 教学内容电工仪表与测量简介电工仪表的分类与特点电工测量的基本原理1.3 教学方法讲授法：讲解电工仪表与测量的重要性，介绍电工仪表的分类与特点。
实践法：演示电工仪表的使用方法，让学生亲自动手进行测量实践。
1.4 教学评估课堂问答：检查学生对电工仪表与测量基础知识的掌握。
实践报告：评估学生在实际操作中的表现。
第二章：电流表与电压表的使用2.1 教学目标让学生掌握电流表与电压表的使用方法。
让学生了解电流表与电压表的选用原则。
2.2 教学内容电流表的使用方法电压表的使用方法电流表与电压表的选用原则2.3 教学方法讲授法：讲解电流表与电压表的使用方法，介绍选用原则。
实践法：演示电流表与电压表的使用，让学生亲自动手进行实践。
2.4 教学评估课堂问答：检查学生对电流表与电压表使用方法的掌握。
实践报告：评估学生在实际操作中的表现。
第三章：万用表的使用3.1 教学目标让学生掌握万用表的使用方法。
让学生了解万用表的选用与保养。
3.2 教学内容万用表的使用方法万用表的选用原则万用表的保养方法3.3 教学方法讲授法：讲解万用表的使用方法，介绍选用原则与保养方法。
实践法：演示万用表的使用，让学生亲自动手进行实践。
3.4 教学评估课堂问答：检查学生对万用表使用方法的掌握。
实践报告：评估学生在实际操作中的表现。
第四章：电能表的使用4.1 教学目标让学生掌握电能表的使用方法。
让学生了解电能表的选用与安装。
4.2 教学内容电能表的使用方法电能表的选用原则电能表的安装方法4.3 教学方法讲授法：讲解电能表的使用方法，介绍选用原则与安装方法。
实践法：演示电能表的使用，让学生亲自动手进行实践。
4.4 教学评估课堂问答：检查学生对电能表使用方法的掌握。
实践报告：评估学生在实际操作中的表现。
【配套K12】电工仪表与测量教案
电工仪表与测量教案第一章电工仪表与测量的基本知识第一节常用电工仪表的分类、型号和标志一、常用电工仪表的分类定义：用来测量各种电量、磁量及电路参数的仪器、仪表统称为电工仪表。
电工仪表的分类：指示仪表、比较仪表、数字仪表、指示仪表：1、定义：能将被测量转换为仪表可动部分的机械偏转角，并通过指示器直接显示出被测量的大小，故又称为直读式仪表。
2、分类：按工作原理分类：有电磁系仪表、磁电系仪表、电动系仪表、感应系仪表等。
按被测量分类：有电流表、电压表、功率表、电能表、相位表等按使用方法分类：有安装式、便携式。
安装式仪表：固定安装在开关板或电器设备面板上的仪表，又称面板式仪表。
准确度不高，广泛用于发电厂、配电所的运行监视和测量中。
便携式仪表：可以携带的仪表，准确度较高，广泛用于电气实验、精密测量及仪表检定中。
按准确度等级分类：有、、、、、、共7个等级。
按使用条件分类：有A、B、C三组类型。
A组仪表适用于环境温度为0~400C；B类仪表适用于—20~500C；C组仪表适用于—40~600C。
相对湿度条件均为85%范围内。
按被测电流种类分类：有直流仪表、交流仪表以及交、直流两用1仪表。
比较仪表：在测量过程中，通过被测量与同类标准量进行比较，根据比较结果确定被测量的大小。
分直流比较仪表和交流比较仪表。
例直流单臂电桥、双臂电桥，交流电桥。
数字仪表：采用数字测量技术，以数字的形式直接显示出被测量的大小。
有数字电压表、数字万用表、数字频率表等。
二、电工指示仪表的型号1、仪表型号意义：反映仪表的用途、工作原理等特性。
2、型号编制规则：安装式指示仪表型号编制规则：形状第一位代号按仪表面板形状的最大尺寸编制；形状第二位代号按仪表的外壳尺寸编制；系列代号按仪表工作原理的系列编制，如磁电系的代号为C，电磁系的代号为T，电动系的代号为D，感应系的代号为G，整流系的代号为L，电子系的代号为Z等；设计序号为产品设计的先后顺序编制；用途号表示该仪表的用途。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
某技术学院课堂教案级班任课教师科目电工仪表与测量200 年月日（星期）第（）节课题绪言课时教学目的1．了解电工仪表与测量课的内容及学习本课程的重要性。
2．了解电工仪表的发展概况。
3．明确学习本课程的方法及要求。
教学重点电工仪表与测量的内容及重要性。
教学难点无难点。
课的类型讲授课教学方法讲解法教具电压表电流表新课引入绪言中主要了解本课的性质、重要性、电工仪表的发展概况及学习本课的方法。
新课讲授一．电工仪表与测量的内容及重要性1．电工仪表与测量是中等职业技术学校电工专业的一门专业课。
2．电的特殊性：看不见，听不见，闻不着，摸不得。
即正常的感官不能或不允许与之接触。
3．电工测量的重要意义：电能在生产、传输、变配及使用过程中，必须通过各种电工仪表进行测量，并对测量结果进行分析，以保证供电及用电设备和线路的可靠、安全、经济地运行。
4．电工测量的主要对象：电流、电压、电阻、电功率、电能、频率、相位、功率因数、转速等电量、磁量及电路参数。
5．电工仪表：测量各种电量、磁量及电路参数的仪表、仪器。
6．本课程的内容：常用电工仪表的结构、工作原理、选择及使用方法，电工测量方法的选择，测量数据的处理等。
二．电工仪表的发展概况19世纪20年代电流对磁针有力的作用检流计、电桥等1895年第一台感应系电能表20世纪40－60年代仪表的精度越来越高1952年第一只电子管数字电压表问世60年代晶体管数字电压表70年代中、小规模数字式电压表近年来大规模数字电压表三．学习本课程的方法及要求1．按测量机构（或数字式电压基本表）－→测量线路－→测量仪表的基本思路学习。
2．注意理论教学、直观教学和生产实习的密切结合。
课堂小结电工仪表的内容及重要性、发展概况、学习方法。
某技术学院课堂教案级班任课教师科目200 年月日（星期）第（）节课题第一章电工仪表与测量的基本知识课时§1－1常用电工仪表的分类、型号和标志了解常用电工仪表的分类、型号和标志。
教学目的常用电工仪表的分类、标志。
教学重点常用电工仪表的标志。
教学难点课的类型讲授课教学方法讲解法教具电压表电流表电度表等复习旧课电工仪表的内容及重要性、发展概况、学习方法。
新课引入第一章内主要学习电工仪表及测量的基本知识。
新课讲授第一章电工仪表与测量的基本知识1．电工测量：将被测的电量、磁量或者电参数与同类标准量进行比较，从而确定出被测量的大小的过程。
2．本章的主要内容：常用电工仪表的分类、及基本组成、常用的电工测量方法、测量误差及消除方法、电工仪表的主要技术要求等。
§1－1常用电工仪表的分类、型号和标志一．常用电工仪表的分类1．指示仪表（1）按工作原理分类磁电系、电磁系、电动系、感应系、整流系等。
（2）按使用方法分类安装式、便携式。
（3）按被测量的名称分类电流表、电压表、功率表、电能表、频率表、相位表、万用表等。
（4）按准确度等级分类0.1、0.2、0.5、1.0、1.5、2.5、5.0共七级。
（5）按使用条件分类A组环境0－400C B组－200C－500CC组－400C－600C（6）按被测电流种类分类直流仪表、交流仪表、交直流两用仪表三类。
2．比较仪表又分为直流比较仪表和交流比较仪表。
3．数字仪表采用数字技术，以数码形式直接显示被测量的大小。
二．电工指示仪表的型号1．安装式指示仪表的型号P42．便携式指示仪表的型号除了没有形状代号外，其余的与安装式仪表相同。
3．电能表的型号DD表示单相电能表、DS表示三相有功电能表、DT表示三相四线制电能表、DX表示无功电能表等。
三．电工仪表的标志详细参照表1－1进行讲解。
课堂小结电工仪表的分类、型号、标志。
课堂练习习题册的相关内容。
课外作业某技术学院课堂教案级班任课教师科目200 年月日（星期）第（）节课题§1-2 电工仪表的误差和准确度课时教学目的1．掌握电工指示仪表误差的分类及误差的三种表示方法。
2．掌握电工指示仪表准确度的表示方法。
教学重点仪表的相对误差仪表的引用误差仪表的准确度教学难点引用误差准确度课的类型讲授课教学方法讲解法教具电流表电压表等复习旧课电工仪表的分类、型号、标志。
新课引入电工仪表有测量时总有误差，因此就存在着误差处理和准确度的问题。
新课讲授一．仪表的误差及分类误差：仪表的测量结果与被测量的真实值之间的差值。
准确度：仪表的测量结果与实际值之间的接近程度。
显然，仪表的准确度越高同，误差越小。
根据误差产生的原因，仪表的误差分两类：1．基本误差：仪表在正常工作条件下的误差，主要由仪表的结构、工艺等方面不完善而产生。
2．附加误差：仪表偏离了规定的工作条件而产生的误差。
二．误差的表示方法1．绝对误差Δ：仪表的指示值AX与被测量的实际值A0之间的差值。
Δ=AX—A0可见，绝对误差是有正负之分的。
2．相对误差γ：绝对误差Δ与被测量实际值A0比值的百分数。
γ= Δ/A0×100%显然，绝对误差只能反映测量值与实际值的相差大小，而相对误差则能反映测量结果的准确程度。
3．引用误差γm：绝对误差Δ与仪表的最大量程Am比值的百分数。
引用误差可以反映仪表的准确程度。
三．仪表的准确度±K工程上以仪表的最大引用误差来表示仪表的准确度。
±K%=Δm/Am ×100%我国生产的电工仪表准确度共分为七级：0.1、0.2、0.5、1.0、1.5、2.5、5.0。
例题分析例1-3、例1-4 P8(略写)例题分析说明，为保证测量结果的准确性，不仅要考虑仪表的准确度，还要选择合适的量程，通常测量时要使仪表指针处在满刻度的后三分之一段。
课堂小结电工仪表的的误差分类、绝对误差、相对误差、引用误差、准确度。
课堂练习习题册相关内容。
课外作业某技术学院课堂教案级班任课教师科目200 年月日（星期）第（）节课题§1-4电工指示仪表的主要技术要求课时了解电工指示仪表的主要技术要求教学目的无重点教学重点无难点教学难点课的类型讲授课教学方法讲解法教具无复习旧课电工仪表的误差和准确度。
新课引入电工仪表的性能好坏有一些特定的技术指标来衡量。
新课讲授电工指示仪表的技术要求有：一．要有足够的准确度二．要有合适的灵敏度灵敏度：电工指示仪表中，仪表的可动部分偏转角的变化量与被测量的变化量之比值。
S=Δα/Δx对于刻度均匀的仪表，S为一个常数。
仪表常数C：灵敏度的倒数叫做仪表常数。
C=1/S三．要有良好的读数装置和阻尼装置四．变差要小变差：仪表在反复测量同一被测量时，由于摩擦等原因造成的两次读数不同，它们的差值叫做变差。
变差一般不应超过仪表基本误差的绝对值。
五．本身消耗功率要小六．要有足够的绝缘强度和过载能力课堂小结对电工仪表的主要技术要求。
课堂练习习题册相关内容。
课外作业某技术学院课堂教案级班任课教师科目200 年月日（星期）第（）节课题§1-5常用电工测量方法课时了解常用的电工测量方法教学目的比较测量法的理解教学重点无难点教学难点课的类型讲授课教学方法讲解法教具无复习旧课对电工仪表的技术要求。
新课引入本节介绍主要的电工测量方法及其特点。
新课讲授常用的电工方法主要有以下三种：一．直接测量法凡是用直接指示仪表读取被测量的数值，而无需度量器直接参与的测量方法。
如用万用表测电阻，用电流表测电流等。
优点方法简便，读数迅速。
缺点仪表接入电路中会改变电路的工作状态，准确度较低。
二．比较测量法凡是在测量过程中需要度量器的直接参与，并通过比较仪表来确定被值的方法叫做比较法。
1．零值法测量过程中通过改变标准量，使其与被测量相等，从而确定被测量的方法。
如用电桥测电阻。
2．差值法利用被测量与标准量的差值作用于测量仪表，从而确定被测量的方法。
如用不平衡电桥测电阻。
3．代替法用已知的标准量代替被测量，若能维持仪表的读数不变，则被测量必然等于已知量。
如曹冲称大象。
比较法的优点准确度高。
比较法的缺点设备复杂，操作麻烦。
三．间接测量法测量时先测出与被测量有关的电量，然后通过计算求得被测值的方法。
如用伏安法测电阻，通过三极管的发射极电压求放大器静态工作点的IC的方法。
缺点误差较大。
优点在一些特殊场合应用方便。
课堂小结直接测量法、比较测量法、间接测量法。
课堂练习习题册相关内容。
课外作业某技术学院课堂教案级班任课教师科目200 年月日（星期）第（）节课题§1-3测量误差及消除方法课时了解测量误差的类型和产生原因，并懂得相应的消除方法。
教学目的系统误差及其消除方法。
教学重点系统误差及其消除方法。
教学难点课的类型讲授课教学方法讲解法教具无复习旧课直接测量法、比较测量法、间接测量法。
新课引入测量过程中总会产生误差，本节介绍测量误差的分类及消除方法。
新课讲授根据测量误差的产生原因，测量误差可以分为三种：一．系统误差系统误差是指在相同的条件下，多次测量同一量时，误差的大小和符号均保持不变，而在条件变化时遵循一定规律变化的误差。
1．产生系统误差的原因(1)仪表的误差包括基本误差和附加误差。
(2)测量方法误差指方法不完善而带来的误差。
2．系统误差的消除(1)校正仪表的基本误差，尽量满足仪表要求的工作的条件。
(2)采用合理的测量方法。
(3)采用特殊的消除方法。
如：1)正负误差补偿法多次测量取平均值。
2)替代法3)引入校正值二．偶然误差是指一种大小和符号都不固定的误差。
1．产生偶然误差的原因主要由外界环境的偶然变化引起。
2．偶然误差的消除多次测量取平均值的方法可以消除偶然误差。
三．疏失误差是一种严重歪曲测量结果的误差。
1．产生羽失误差的原因操作者的粗心和疏忽造成，如读错数、记录错误、算错数据等。
2．疏失误差的消除含有疏失误差的结果应抛弃不用，消除疏失误差的方法是加强操作者的工作责任心，倡导认真负责的工作态度。
课堂小结系统误差、偶然误差、疏失误差及其消除。
课堂练习习题册相关内容。
课外作业某技术学院课堂教案级班任课教师科目200 年月日（星期）第（）节课题§1-6 电工指示仪表的组成课时教学目的1．掌握电工指示仪表的组成。
2．理解电工指示仪表的测量机构的主要装置及它们的作用。
教学重点1．电工指示仪表的组成。
2．电工指示仪表的测量机构的主要装置。
教学难点测量机构的主要装置。
课的类型讲授课教学方法讲解法教具磁电系万用表演示表复习旧课系统误差、偶然误差、疏失误差及其消除。
新课引入本节介绍电工指示仪表的组成部分和各部分的主要作用。
新课讲授一．电工指示仪表的组成1．测量机构作用将被测量(或过渡量)转换成为仪表可动部分的偏转角。
测量机构是电工指示仪表的核心。
2．测量线路把各种不同的被测量转换成能被测量机构所接受的过渡电量。
常由电阻、电容、电感等组成。
二．测量机构的主要装置1．转动力矩装置M 转动力矩的大小被测量、指针偏转角成某种函数关系。
