35KV架线施工技术方案

35KV架线施工技术方案

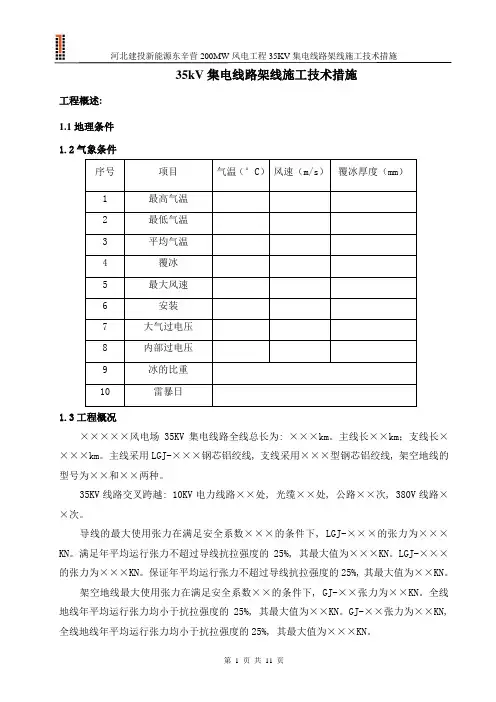

35kV集电线路架线施工技术措施工程概述:1.1地理条件1.2气象条件序号项目气温(°C)风速(m/s)覆冰厚度(mm)1 最高气温2 最低气温3 平均气温4 覆冰5 最大风速6 安装7 大气过电压8 内部过电压9 冰的比重10 雷暴日1.3工程概况×××××风电场35KV集电线路全线总长为: ×××km。

主线长××km;支线长××××km。

主线采用LGJ-×××钢芯铝绞线, 支线采用×××型钢芯铝绞线, 架空地线的型号为××和××两种。

35KV线路交叉跨越: 10KV电力线路××处, 光缆××处, 公路××次, 380V线路××次。

导线的最大使用张力在满足安全系数×××的条件下, LGJ-×××的张力为×××KN。

满足年平均运行张力不超过导线抗拉强度的25%, 其最大值为×××KN。

LGJ-×××的张力为×××KN。

保证年平均运行张力不超过导线抗拉强度的25%, 其最大值为××KN。

架空地线最大使用张力在满足安全系数××的条件下, GJ-××张力为××KN。

全线地线年平均运行张力均小于抗拉强度的25%, 其最大值为××KN。

GJ-××张力为××KN,全线地线年平均运行张力均小于抗拉强度的25%, 其最大值为×××KN。

35kV集电线路(架线)特殊施工技术方案

35kV集电线路(架线)特殊施工技术方案

35kV集电线路(架线)特殊施工技术方案SJSX3:特殊(专项)施工技术方案(措施)报审表特殊(专项)施工技术方案(措施)报审表工程名称:仁和区麻栗坪风电场项目致赛德工程监理有限责任公司仁和区麻栗坪风电场项目监理项目部:现报上35千伏集电线路架线工程特殊施工技术方案,请审查。

附件:001、35千伏集电线路架线工程特殊施工技术方案施工项目部(章):项目经理:日期:监理项目部审查意见:监理项目部(章):总监理工程师:专业监理工程师:日期:业主项目部审批意见:业主项目部(章):项目经理:日期:注本表一式三份,由施工项目部填报,业主项目部、监理项目部、施工项目部各存一份。

附件:001仁和区麻栗坪风电场项目35千伏集电线路工程架线工程施工方案省市水电工程二零一七年五月十六日目录第一部分工程概述 (1)1.1、编制说明: (1)1.2、编制依据: (1)1.3、架线工程概况 (1)1.4、主要技术参数和特性 (2)1.5、导线、地线及电缆 (4)1.5.1导线 (4)1.5.2、地线 (6)1.5.3导地线架设 (7)1.5.4绝缘设计及金具选择 (8)1.5.5防雷及接地 (9)1.5.6导线对地及交叉跨越距离 (10)第二部分放线施工准备 (11)2.1、概述 (11)2.1.1 架线工程开工必须具备的条件 (11) 2.1.2 架线准备工作的主要任务 (12)2.1.3临时拉线 (12)2.1.4临时拉线的静力 (13)2.2、跨越线架施工 (15)2.2.1力架线中的跨越施工 (15)2.2.3、设计对架线施工的要求 (15)2.2.4、接头要求 (16)2.3、导线绝缘子串及放线滑车的吊装 (16) 2.3.1、放线滑车吊装注意事项 (16)2.3.2、组装绝缘子串注意事项 (16)2.3.3、绝缘子和单轮滑车安装方法 (16) 2.3.4、工艺要求 (19)2.3.5、施工注意事项 (19)2.3.6、人员组织及工器具配备 (19)2.4、线路通道的处理 (20)2.5、施工机具准备 (20)第三部分力放线 (20)3.1、架线施工工艺 (20)3.1.1、线的主要施工任务 (20)3.1.2、力放线工艺流程图 (20)3.2、牵场的选择 (21)3.2.1、牵场选定的原则 (21)3.3、牵、场的现场准备 (22)3.3.1、牵引场的布置及准备工作 (22)3.3.2、力场布置及准备工作 (23)3.4、牵引放线施工 (25)3.4.1、展放牵引绳 (25)3.4.2、施工方法 (26)3.4.3、OPGW光缆展放 (27)3.4.4、牵场准备 (27)3.4.5、一牵一力放线 (28)3.4.6、牵引绳换盘操作 (29)3.4.7、导线换盘操作 (29)3.5、导线线端临锚和措施 (29)3.6、连续直通放线时走板过转角滑车的措施 (31) 3.7、力放线劳动组织: (31)3.8、有关要求及规定: (31)第四部分导线紧线 (33)4.1、施工作业容 (33)4.2、紧线施工注意事项 (33)4.3、紧线施工准备工作 (33)4.4、紧线操作 (34)4.5、紧线工艺 (34)4.5.1、紧线区段 (34)4.5.2、松锚升空 (37)4.6、弛度观测 (39)4.6.1、尺度观测 (39)4.6.2、弛度检查 (39)4.6.3、紧线注意事项 (40)4.7、各种锚线施工布置 (41)第五部分:附件安装 (43)5.1、螺栓穿向规定 (43)5.2、防振锤的安装 (44)5.3、附件安装时间要求 (44)5.4、附件安装时对导线的保护 (44)5.5、附件施工注意事项 (44)6.6、其它 (46)力放线工器具配备表(一) (48)力放线工器具配备表(二) (50)力放线工器具配备表(三) (52)力放线工器具配备表(四) (54)力放线工器具配备表(五) (56)力放线工器具配备表(六) (58)第一部分工程概述1.1、编制说明:为保证仁和区麻栗坪风电场项目,35千伏集电线路工程架线施工的顺利进行,确保工程质量、安全和进度目标的完成,特编制本施工方案,指导本工程在架线时的施工。

35KV架空输电线路施工案

35KV架空输电线路施工案

35KV架空输电线路专项施工方案编制:审核:审批:年月日第一章工程概况一、工程概况本工程位于,地形属山区、深沟复杂、起伏不定,上山道路狭窄崎岖,通行不便,以形成施工困难大,施工工期紧的特点。

本输电线路为新建单回路35KV线路, 由 35KV变电站电缆出线至1#终端塔,再单回路架空至,经由门型架下线至站内变压器止,全长15.9公里左右。

本工程导线采用LGJ-120/25型,全线铁塔采用国标塔和国网典设塔1B模块,共56座,其中单回直线塔38基,单回转角塔18基;线路进站采用混凝土双杆门型架架设。

二、工程线路及跨越情况本线路由 35KV变电站出线至1#终端塔,架空过向西北方向架设1.4公里设转角左转向西,经架空至站。

线路跨越 1次,跨10KV线6次,跨220KV线1,跨通讯线1次,跨坟头树1次。

第二章编制依据1、设计文件(设计施工图及施工图设计说明书)2、35kv及以下架空线路施工及验收规范(GB50173-1992)3、钢结构工程施工及验收规范(GB50205-1995)4、110-500kV架空电力线路施工及验收规范GB50233-20055、架空送电线路施工及验收规范(GBJ233-1990)6、混凝土结构工程施工及验收规范(GB50204-1992)第三章施工方案及施工技术要求一、施工准备1、接桩由设计单位按施工断面图进行现场定位,并向施工人员对输电线路所定的里程桩、杆位桩、方向桩和辅助桩进行现场交接。

跟随交桩的施工人员应从施工作业要求和施工材料运输的角度考虑,做好以下交接、调查记录:1.1了解沿线地形、地貌以及各种地形(山地、丘陵、平原、沼泽等)的分布范围。

记录各杆塔所处地形能否满足组立杆塔的需要(如不能可要求设计单位移设杆塔位),以便考虑组立杆塔的吊装方法和紧线、放线区段及安放点。

1.2对山区的各个塔位应调查其能否满足杆塔堆放与所占场地的地形,以及需要开挖平整场地的工作量。

1.3了解沿线杆塔位置的地质情况,以便考虑开挖基础的施工方法或采取爆破施工的可能性。

35kv架空线路工程施工方案

35kv架空线路工程施工方案

青海格尔木二期100MWp并网光伏电站 35KV架空线路基础工程施工方案青海方正建筑安装工程有限公司二〇一二年八月批准:审核:编写:目录1概述 (4)1.1工程简介 (4)2工期 (5)3.业主、设计、监理及施工单位 (5)4.主要分部工程施工措施 (5)4.1.1进场工作安排 (5)4.1.2施工用水 (5)4.1.3施工用电 (5)5.主要分部分项工程施工措施 (5)5.1 35KV架空线路基础工程施工 (5)5.2施工设备配置 (8)6.工程质量保证措施 (8)6.1质量保证体系 (8)6.2质量保证措施 (9)6.2.1质量管理控制措施 (9)6.2.2施工过程质量控制 (10)7.安全文明施工 (13)7.1保证安全、文明的主要措施 (13)8. 环境保护及水土保持措施 (14)8.1总要求 (14)8.2环境保护措施 (14)8.3水土保持控制措施 (16)1.1工程简介格尔木市位于青海省柴达木盆地中南部、昆仑山北麓,地势西南高、东北低,东与都兰县诺木洪镇接壤,西与茫崖行委相邻,北与大柴旦行委毗邻,南至昆仑山口与玉树州为邻,平均海拔2780m,隶属青海省海西州管辖,全市总面积约11.93万km2,占全州面积的39.63%,其中荒漠化土地约2.9万km2。

格尔木地区属于典型的大陆性高原气候,年降水量42.6mm,年蒸发量2504.1mm。

格尔木地区纬度高,地势较为平坦开阔,云量和雨量较少,大气透明度高,有着丰富的日照资源,年平均日照时数为3096.3h,年太阳总辐射量为6600MJ/m2~7100MJ/m2,是中国太阳辐射量高值区之一,是建设大型光伏电站的理想场所。

场址区地下水类型为孔隙潜水,场址区地下水埋深大于30m。

场址区存季节性冻土,最大季节性冻土深度为地面以下100cm。

工程重要性等级为二级,场地基本设防烈度为7度,场地复杂程度为二级,地基复杂程度为二级,根据工程重要性等级、场地复杂程度等级和地基复杂程度等级,该工程岩土工程勘察等级为乙级。

35kv架空线路施工方案

35kv架空线路施工方案

35kv架空线路施工方案神华宁煤集团金家渠煤矿中部工业场地35kv变电所至北部工业场地10kv电源线路(Ⅰ、Ⅱ回路)安装工程项目电杆基坑施工方案陕西电力建设总公司年 7 月 2 日目录一. 概况二. 施工前准备三. 施工程序流程图四. 施工方法五. 质量与安全一.概况本工程项目:Ⅰ回路设计全长1904.4m(不包括进、出线电缆),塔杆36基,两端变电所至起始杆、终端杆连接部分均采用电缆直埋敷设,其余均采用架空方式,电缆采用2X(YJV22-10kV3X240),架空线采用双分裂导线架设,导线为LGJ-2X185/25型钢芯铝绞线。

全线架设避雷针。

Ⅱ回路设计全长1923.9m(不包括进、出线电缆),塔杆36基,两端变电所至起始杆、终端杆连接部分均采用电缆直埋敷设,其余均采用架空方式,电缆采用2X(YJV22-10kV3X240),架空线采用双分裂导线架设,导线为LGJ-2X185/25型钢芯铝绞线。

全线架设避雷针。

二,施工前的准备施工前技术人员向施工班组作技术交底,组织学习施工图,施工验收规范和质量标准,介绍施工程序、施工方法和安全技术措施,使施工班组在施工前掌握施工要求,保证施工顺利正常进行。

施工人员在施工前要熟悉施工现场,施工线路、地形条件,作到心中有数。

施工前根据需要的工具和材料进行认真检查,必符合质量和安全要求,铁塔在施工组立前,先进行予组装,检查合格后再运施工现场。

三,施工程序流程图(见附图)四, 施工方法1.原材料及器材检验架空电力线路使用的线材,不得有松股.交叉.断裂及破损;不应有严重腐蚀等现象.钢绞线.镀锌铁线表面的镀锌层应良好,无锈蚀.绝缘线表面应平整.光滑.色泽均匀.由黑色金属制造的附件和紧固件,除地脚罗栓外,应用热镀锌制品.各种连接罗栓的防松装置弹力应适宜,厚度应符合规定.金属附件及罗栓表面不应有裂纹.砂眼.锌皮脱落及锈蚀等现象.罗栓与罗母配合应良好.金具组装配合应良好,表面光洁.无毛刺.飞边.砂眼.气泡..镀锌良好无锈蚀.线夹转动灵活.与导线接触面符合要求.瓷件与铁件徂合无歪斜.瓷釉光滑.无裂纹.缺釉.烧痕.气泡等缺陷.弹簧销.弹簧垫的弹力适宜.环形钢筋砼电杆表面光洁平整.无露筋.跑浆现象.杆身无纵向裂纹.横向裂纹的宽度不应超过0.1mm.弯曲不应超过杆长的1/1000.底盘.卡盘.拉线盘不应有蜂窝.露筋.裂纹等缺陷其强度应符合设计要求.2.分坑测量a直线杆的分坑测量单杆分坑时,在杆位中心桩设测点,安置仪器.前视或后视相邻杆塔位中心桩,在需排杆位置的反方向,定两个辅助桩,两桩相距2至3米,供底盘找正用.在杆位中心按要求划出坑口.1# 2# 3#□ □ □ □ □辅1 辅2 线路中心线b.双杆分坑在杆位中心点安置经纬仪,水平度盘对0度,前视或后视相邻杆塔中心桩.然后仪器转90度,左右各定一个辅助桩,供底盘找正用.根据坑口边长和双杆开档确定坑口位置.A 线路方向900 A Co B AE DxC,转角杆分坑.分坑时,必须找出线路转角处内角平分线方向.根据塔型计算出位移距离,定出位移桩.然后以位移桩作为杆塔中心桩安置仪器.以内角平分线为基准线,转角杆在基准线上进行分坑.线路方向o o1 分角线s线路方向o线路转角桩 o1位移桩 s位移距离3.基坑及基础理设基坑定位应以设计图纸为依据.35kv架空线路直线杆顺线路方向位移不应超过1%;横线路方向位移不应超过50mm.转角杆.分支杆的横路.顺线路方向的位移均不应超过50mm.电杆基坑深度的允许偏差为+100mm,-50mm.双杆基坑中心偏差不应超过±30mm.两杆坑底应一致.坑底采用底盘时,底盘的圆槽面应与电杆垂直,找正后回填夯实至底盘表面.。
