coreldraw地图制图
基于CorelDraw的地图编绘技术研究
基于CorelDraw的地图编绘技术研究摘要：随着科学技术的发展，CorelDraw其非凡的设计能力广泛应用于平面设计及印前处理，成为地理信息系统领域应用最为广泛的专题地图制作软件之一，该软件有很好的矢量符号库扩充功能，符号无级缩放功能。
本文分析了CorelDraw的地图编绘技术研究的相关方面。
关键词：CorelDraw；地图编绘；GIS1、GIS空间数据用于地图制图的特点以及优势1.1、GIS空间数据用于地图制图的特点(1)GIS空间数据具有很多的优点，主要表现在其规范性比较好且逻辑性也是比较强，从而使得数据比价容易进行筛选。
（2）IS空间数据标注的选择性更强。
它适用于很多的地方，例如在公路的相关数据中，能够根据要求对道路的相关情况进行选择，主要包括道路编码、道路名称和技术等级等或它们的组合，且它的修改也是非常的简单，这是对于一些常规数据，如CAD数据相比起最大的优点。
（3）在地图投影和比例尺设定方面具有很大的特点，它能够很快的对地图投影和比例尺进行设定，其主要是要根据出版的尺寸、比例尺以及目的等方面来决定。
（4）其还有一个好处就是非常的准确，它能使得各种符号、装饰和原图没有一点出入。
（5）同时它利用数字化的数据，能够很好的防止出现各种问题，且对于制度的精度也会得到很大的提高。
（6）方便资料的保存和重复使用。
1.2、CorelDRAW制图优势主要是体现在图形软件重要的处理功能的相关方面，因为CorelDRAW图形软件的特点是图形处理功能极强，对于不同种的数据都能处于兼容的状态，同时也能很好的对数据间的转换、排版的方面进行处理，它能够直接输出PS格式直接用于印刷。
而对于符号化功能也是更为强大，它能够直接对点、线、面、文字和颜色等进行一次性的更改，从而方便用户能够独立建立自己的符号库，使得制图效率得到很大提升。
以下是CorelDRAW图形处理的几个主要的功能：(1)编辑修改功能CorelDRAW图形软件是一种矢量图形设计软件，功能强大，使用方便，显示美观。

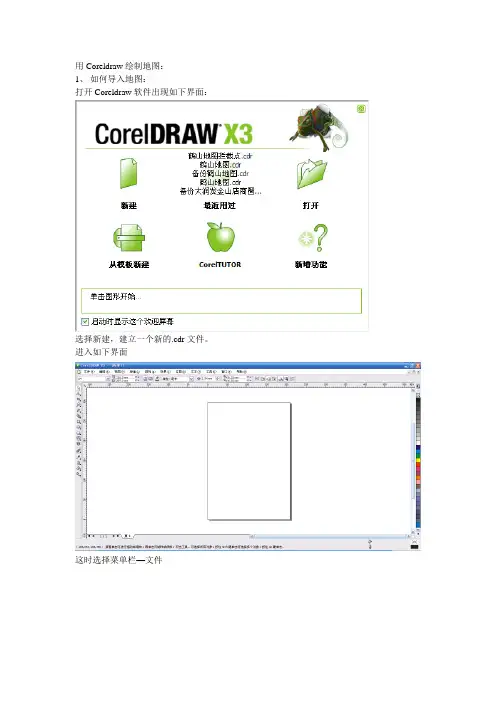

coreldraw绘制地图
改变填充色（在右边颜色窗口用鼠标右键单击预选择的颜色）
在标注区块的时候也是这样改变文字的颜色的，当轮廓色填充为无色时字会变的细一点。如下图：
⑥、CorelDraw的常用快捷键：
同时选中按住Shift再进行选择，选中完成放开Shift键。
按住Ctrl绘制多边形可画出正多边形（圆就可画出正圆，线可画出水平或垂直的直线。）
这时要修改线的弧度有两种方法：
①、在选中该曲线的状态下左键双击该曲线，就可进入曲线的编辑状态了。
②、改变工具，在选中该曲线时，工具应该是选择工具。这时只要在工具栏选择形状工具就可以曲线的编辑状态了。
选中你要修改的线段的其中一个端点
单击 后会出现如下蓝色箭头，移动蓝色箭头即可改变曲线的幅度。
在线上添加端点：要想在线上添加端点只需要在如上的状态下在线上左键双击你想添加点的位置就可以添加端点了。（注：如果是在已转换成曲线的线段上添加端点，添加的端点是圆滑曲线这时线段状态栏会如下图显示，为了方便线段弧度的修改要让这个添加的节点从圆滑节点变换成尖突节点，方法：在选中这个节点的状态下左键单击 ，就可将节点转换成尖突节点了。）
属性栏更改
更改后效果
同上输入3.0km和4.5km，调整到相应位置。最后标注效果如下图：
辐射圈绘制完成
⑤、文字属性修改：
字体和大小在前面几个点都说了。
文字颜色的修改：
未改变文字（选中状态）
改变轮廓色（在右边颜色窗口用鼠标左键单击预选择的颜色）
改变填充色（在右边颜色窗口用鼠标右键单击预选择的颜色）
在要改变图形颜色、线段等的颜色是这个方法（当图形群组Ctrl+G了之后必须进行拆分Ctrl+U才能进行如下操作。）
CorlDraw地图制图
选择工具
造形工具 显示比例工具 手绘工具
矩形工具 椭圆工具 多边形工具 文字工具 互动式填色工具 互动式透明工具 互动式渐变工具 滴管工具 外框工具 填色工具
三、CorelDRAW 12菜单栏
CorelDRAW 是 一 个 由 各 种 菜 单 组 成 的 大 程 序 。 CorelDRAW 12 版本的菜单栏上有 11 个菜单包括了 CorelDRAW 所有的命令和选项。菜单栏位于标题 栏下面，固定在缺省位置上不能移动，单击任意 一个菜单，会弹出一个下拉式命令列表，用户可 从中选择所需命令。
如果不在某对象上右键单击，弹出的菜单叫文档菜单。
还有一种工具菜单栏。用右键单击工具箱、标准工 具栏或属性栏中某些图标都可以打开这种工具菜单 栏。工具菜单栏是很常用的菜单之一，选择此菜单 中的某选项，则该选项内容会在屏幕上发生变化。
四、CorelDRAW 12工具列
工具列（或称工具条）里包含了几个经常使用 的命令的快捷按钮和对话框，直接使用它们可以大 大提高工作效率。工具列中间有一个缩放级别列表 框，也很有用。
七、物件的对齐与分布
对齐与分布能够非常精确地把物件放在相当于 其他物件和绘图页面的位置上，这在地图制图作业 中非常重要。对齐可以让用户根据各物件的中心或 边缘，或者根据用户想要它们在图像中采用的排列 方式把物件对齐。分布可以让用户规定物件之间的 间隔、并决定它们相对于选定物件的范围或绘图页 面的排列。
五、物件的结合和拆分
结合和拆分功能在编制专题地图时常用到，尤 其是在设计图例符号和符号建库时用得最多。 结 合和群组是两种完全不同的概念，虽然结合和群组 后都成为—个物件，但多物件结合后，是将所有对 象变成一个单一的曲线物件，不仅失去了原来的物 件前后堆积顺序，而且后来绘制（或者说排列在上 面）的物件的颜色都变成了和第—个物件相同的颜 色。 物件拆分后虽然可以成为独立物件，但不能恢 复原来的状态，不仅改变了原来的堆积顺序，而且 颜色也恢复不到原来的颜色。
coreldraw5街区的绘制
地信与旅游学院
地信与旅游学院
练习
1.
地信与旅游学院
上海某街区地图矢量化
道路的绘制方法
地信与旅游学院
1、先绘制一个较粗的线条，颜色黑，2.0mm粗
2、再复制一个相同线条，修改其属性，颜色白，1.7mm 粗 3、将白色线条放到黑色线条的上面，进行叠加
交叉路口的绘制
地信与旅游学院
1、先绘制两条相交的道 路线条（黑、白）
2、再将白色线条放到黑 色线条的上面
环形交叉口的绘制
实验五 街区的绘制
街区的绘制
地信与旅游学院
居民地是城市地图最主要的制图要素，居 民地有街区、独立房屋和圆圈符号等几种表 示形式。其中，以街区最难画，尤其是大城 市，街区道路网之密，等级之多，再加上各 种用地的填充色等，绘图工作量极大。
主要内容
地信与旅游学院
街区的绘制 手绘工具分层绘街区、先绘路网后铺色，道 路分层又分级。 1.绘道路网 图层叠加次序不能出错。 2.街区填充 根据用地性质采取大范围填充的方法。绘制范 围线的原则仍然封闭曲线，范围线绘在路的里面， 防止漏白
地信与旅游学院
1、先绘制两条相交的道 路线条（黑、白） 2、再在交叉口的地方绘 制一个圆形，再将原白色 线条放到圆形的上面。 3、再在交叉口的地方绘 制一个小圆，填充绿色。
Hale Waihona Puke 绿地或地块的绘制
地信与旅游学院
1.绘制一个闭合的区域，并填充颜色，区域的一段边界要 在道路线的里面，再将区域放置在道路的下面。

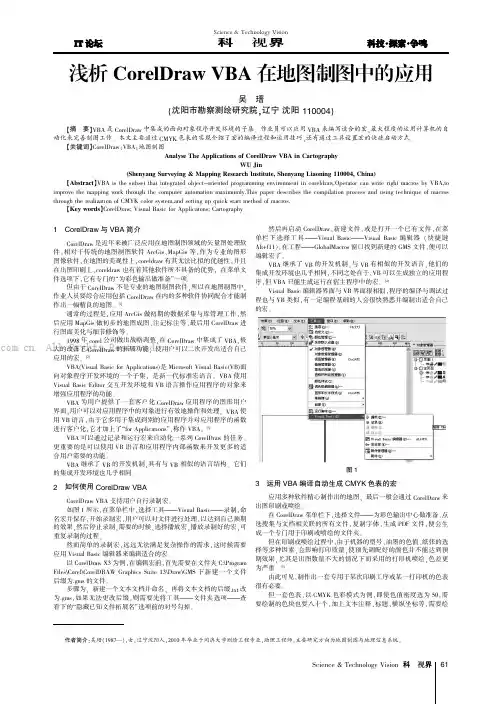

浅析CorelDraw VBA在地图制图中的应用
的宏。
图13运用VBA编译自动生成CMYK色表的宏应用多种软件精心制作出的地图,最后一般会通过CorelDraw来出图印刷或喷绘。
在CorelDraw菜单栏下,选择文件———为彩色输出中心做准备,点选搜集与文档相关联的所有文件,复制字体,生成PDF文件,便会生成一个专门用于印刷或喷绘的文件夹。
但在印刷或喷绘过程中,由于机器的型号、油墨的色值、纸张的选择等多种因素,会影响打印质量,使预先调配好的颜色并不能达到预期效果,尤其是出图数量不大的情况下而采用的打印机喷绘,色差更为严重。
[5]由此可见,制作出一套专用于某次印刷工序或某一打印机的色表很有必要。
但一套色表,以CMYK色彩模式为例,即使色值密度选为50,需要绘制的色块也要八十个,加上文本注释、标题、横纵坐标等,需要绘图2文本框内可输入用户需要的色值密度,本次输入“100”程序运行结果如图3所示。
生成色表之后,可以在菜单栏下选择文件———打印设置中点选设置打印参数”,将色表打印出来,并根据该打印出的色表来配比地图的颜色。
色表的制作不仅仅适用于地图制图领域,还可以应用于其他图像设计领域,图像设计必然会涉及到颜色配比,只要涉及到颜色配比表便有其不可或缺的独到用处。
图3设置宏的快捷启动项当对CorelDraw VBA熟悉之后,作业员可能会用VBA编译出经常使用的宏,如果每次都通过菜单栏下的工具———Visual Basic———播放来选择运行宏,会很繁琐而不便。
可以通过如下的方法,将宏添加在菜单栏中,不需要每次都去窗口中寻找,方便快捷。
步骤如下:打开菜单栏下的工具———自定义,点击命令栏,新建一个命令栏“我的工具”,如图4所示。
图4然后点击命令,在下拉窗口中选择宏,选中需要的宏,鼠标左键拖拽到新建的命令栏中,如图5所示,确定即可。
图5(下转第152页)根据其规律编译出解决问题的宏,。
、三维总力。
CorelDRAW地图制图教程
原图扫描 • 注意成图比例尺和扫描分辨率
• 建立新的绘图文件，并设定各种绘图参数
建立文件 • 建立绘图图层
• 原图制图范围的确定
原图处理 • 原图色彩的确定
绘图
• 要素绘制，图廓线，接边和整饬
CorelDRAW初识 CorelDRAW基本操作 CorelDRAW制图的工艺 CorelDRAW地图制图相关应用 参考书籍： 姚兴海《CorelDRAW地图制图》，中图出版社 何宗宜 《计算机地图制图》，测绘出版社
对象的绘制、编辑。 群组、解散群组。 组合、打散。 对象的堆积次序。
锁定和解锁对象。
物件管理员 工具->物件管理员 或 窗口->泊坞窗口->对象管理器
对象管理器相当于地图 的图层管理。 普通地形图：居民地、地貌 植被、河流、道路、境界
变形
安排->变形 或 窗口->泊坞窗口->变形
把等高线地形的分层设色当作多层面的颜色填充。 分层绘制，从高程低的往高程高的逐级绘制。 绘的线要接头形成面。 根据要求设置不同的颜色。
跟踪行政区边界。 互动式轮廓图工具->设置参数（向外，级数，距离） 打散->复制中间线，组合后填色。
文字->将文字填入路径->输入文字。 用造型工具调整文字间距。
利用线之间的压盖。 由于上面的线宽小于下面的线宽，从而产生边界效 果
线型->其他，打开 【编辑线条样式】 对话框。 通过设置点线之间的间隔，绘制不同的境界线。 省界（一线两点）、省辖市界（两线一点）、县市 界（一线一点）、乡镇界（两线两点）
Coreldraw绘制常用地理教学用图
Coreldraw绘制常用地理教学用图在我们平时的地理教学过程当中，很多时候我们需要用地图来辅助教学，让我们的课堂更加生动，使我们传授的知识更加形象。
有些图我们可以从网络上获得、通过扫描获得，但是更多时候我们希望按照我们自己的意愿来绘制地图，这就要求我们教师要掌握那么一两种简单的绘图工具，如Word、Powerpoint、Excel、Mapinfo、Coreldraw等一些地理绘图工具。
下面就以Coreldraw为例来绘制一些我们教学中常用的地图，Coreldraw基础知识建议大家参考/special/j/000915SN/jingyingcorel.html。
打开Cor eldraw，现在开始我们的绘图。
【Coreldraw基础知识篇】一、熟悉Coreldraw的界面（一）打开Coreldraw软件，我们将看到如下的界面。
（二）看到了吧，下面我们就来一一认识一下1.菜单栏的用法跟我们平时用得Office工具差不多，我想不用详细介绍了。
如下面就是Word的菜单栏。
2.工作区、标尺和绘图状态栏我们在接下来的绘图过程中结合绘制的图形来介绍。
3.绘图工具栏、绘图画布、泊坞窗和调色板是我们绘图过程中接触最多的。
⑴绘图工具栏：【挑选工具】，就是用来选择对象的。
【形状工具】，用来编辑对象的节点；用鼠标左键单击该工具3秒钟还会显示出其他的工具如，系统默认情况下是【形状工具】，也可以用快捷键F10调出【形状工具】。
【裁剪工具】，和Word里面的用法一样；用鼠标左键单击该工具3秒钟还会显示出其他的工具如，系统默认情况下是【裁剪工具】。
【缩放工具】，我想这个不用我啰嗦了吧，地球人都知道；用鼠标左键单击该工具3秒钟还会显示出其他的工具如，系统默认情况下是【缩放工具】，这里要说明的一点是，【缩放工具】默认的是放大，配合Shift键一起使用时缩小。
【手绘工具】，和Word里面自由曲线的用法一样，就好比我们用铅笔在白纸上面绘图，想画什么就画什么，前提是你要能够控制好鼠标哦；用鼠标左键单击该工具3秒钟还会显示出其他的工具如，系统默认情况下是【手绘工具】，也可以用快捷键F5调出。
实验十 CorelDraw地图文字注记技巧及几种特殊图形的画法
地图文字注记技巧
开放路径注记法
选中对象后从“文本格式化”里选择“使文本适配路 径”按钮，出现起始记号，这时用户可以敲注文字， 文字便自动沿着对象排列； 选中文字和对象后出现沿路径注记属性状态栏，此时 就可以通过状态栏里的各种属性的选择来调整文字位 置、间距、字向和字形等等。
沿路径注记的文字间距调整
几种特殊图形的画法
其它基本图形的绘法
形状工具栏
基本形状
箭头形状
星形
标注形状 流程图形状
几种特殊图形的画法
矩形圆角化
在地图绘制过程中，会经常碰到要用椭圆 形表示广场或体育场这种情况，这时可以 利用矩形圆角化功能来完成。可以用形状 工具单击任意一个节点，并且向里拖拽， 就能拉成圆角，一直可以拉到矩形短边完 全圆角化为止，也可以拖动属性栏中圆角 值滑块，进行定值的圆角化工作。
用对齐功能绘制同心圆
对齐功能是绘制同心圆的最简便方法，只要将所有圆 圈选中后同时使用横向中心对齐和纵向中心对齐 功能，就能完成同心圆的绘制任务。
几种特殊图形的画法
弧形和饼形的绘制
CorelDRAW里没有直接绘制弧形和饼形的工具， 但可以在圆的基础上改变而成。绘圆工具绘出的 圆只有一个节点，但画法不同节点位置也不同， 如果从上向下画圆，那么其节点在圆的最顶点， 如果从下向下画圆，那么其节点在圆的最底端。 弧形和饼形是从节点开始变化的，用形状工具并 按住鼠标左键从节点处向圆外移，然后沿顺时针 或逆时针方向拖拉便成弧形。
单击形状工具后再单击文字，这时在文字两端出现两 个箭头，用户只要拖住右侧的一个箭头往右方向拉字 距就会越拉越大。
地图文字注记技巧
闭合路径文字注记
闭合式面状地物注记方法与开放式曲线基 本相同，碰到这种情况，只要文字和路径 同时被选中，会自动弹出适合闭合路径状 态栏，状态栏前面和开放路径相同。
Coreldraw绘制农普地图
用“Coreldraw”软件绘制农普地图的操作步骤和方法为满足第二次农业普查规定的绘制普查地图要求，使绘制的地图更准确更清晰，力求符合规定的绘图要求，保证普查登记工作质量。
瑞安市农普办决定利用“Coredraw”软件绘制农业普查地图。
目前，地图绘制工作已接近尾声，通过近2个月的地图绘制工作，我们整理出一些具体的操作方法，希望为农业普查或其他大型普查的地图绘制工作起到借鉴作用。
一、Coredraw软件基本情况目前，国内外流行的制作地图的软件大致可归入如下4类：1、CAD、CAM类，如AutoCAD等；2、GIS类，如MGE、AreView等；3、通用绘图，如CorelDraw 等；4、专业地图出版，如Intergraph公司基于Microstation的MapOffice-MapPublisher 等系列专业地图出版软件。
其中，CAD、CAM类软件在制作大比例尺工程类地图方面比较好用。
GIS软件制作的地图作为GIS的主要成果表现形式之一，效果是非常好的，但作为地图出版单位来说，没有必要多花人力物力去建立并维护地理信息数据库，有一个地图资料管理数据库就足够了。
另一方面，公开版地图的比例尺要求千变万化，而GIS建立的系列比例尺数据库不能满足出版地图的要求。
所以GIS类软件不太适合地图出版使用。
专业地图出版软件的价格非常昂贵，且使用复杂，不易掌握。
而Coreldraw是一个做矢量图或是做写表格类的图的应用软件。
通用绘图类软件（Coredraw）在艺术效果方面的功能很强大，其“所见即所得”的特性很受人欢迎，对于图形绘制来说非常合适，能够绘制一般要求的地图，在地图绘制方面有着许多独特的优点。
所以，Coredraw作为通用绘图软件成为一般地图出版系统的首选。
一个好的绘图工具，会令您事半功倍。
我们现在使用的是Coreldraw 9，它可以可以让您事半功倍的软件工具。
使用它来制作地图，不仅得心应手，还会在绘制的过程中，从它那里得到源源不断的启发。
第四章 CorelDRAW地图制图基础
第四章 CorelDRAW地图制图基础
CorelDRAW简介 CorelDRAW 的基本操作 CorelDRAW地图制图工艺流程
线划的制作和编辑 线宽、线型和线颜色的设置
面的绘制和颜色填充
——数字地图制图
§4-1 CorelDRAW简介——界面
——数字地图制图
§4-1 CorelDRAW简介——界面
在屏幕上最先绘制的物件总是在排在最后面，最后绘制的物件总是在 最前面。
物件的排列次序是指同一图层而言的。在计算机地图制图中除了使用 图层功能外，也经常会通过调整物件的排列顺序，来处理地图地物要 素的前后关系。
物件的排序功能可以从“排列”菜单里的“顺序’子菜单中调出。灵 活利用这七种不同方式来改变同一图层地图地物要素的排列次序，就 能很好地解决同一图层地图地物要素的前后关系。
——数字地图制图
§4-2 CorelDRAW的基本操作——选取对象
要选中对象，常用三种方法： 第一种是用工具箱中的“挑选工具”单击选中对象。 第二种是用选取框选择物件。从工具箱中选择“选取工具”，围绕想
要选择的物件单击拖动边框。
选取工具在对象上单击选 取
用选取框在对象上单击选取
——数字地图制图
物件拆分后虽然可以成为独立物件，但不能恢复原来的状 态，不仅改变了原来的堆积顺序，而且颜色也不能恢复。
——数字地图制图
§4-2 CorelDRAW的基本操作——对象的群组与取消组合
“排列”菜单里的结合与拆分命令
“排列”菜单里的结合与拆分命令
——数字地图制图
§4-2 CorelDRAW的基本操作——物件的排列顺序
导入格式之一，没有输入和输出限制。 pdf 格式——pdf 是Adobe Portable Document文件格式。 psd 格式——psd 是Photoshop的位图格式。 tif 格式——tif 是位图的基本格式，是 CorelDraw 最畅通的位图导入
基于CorelDraw_X5的地图制图指南
目录一、启动 (3)二、CorelDraw X5基本功能简介 (4)1、界面与工具栏 (4)2、标尺、网格和辅助线 (5)3、基本图形绘制 (6)4、常用操作 (7)三、图层管理 (9)1、图层管理 (9)2、图层编辑 (10)3、其它功能 (11)四、点状符号与符号库 (13)1、创建和应用符号 (13)2、编辑和删除符号 (13)3、共享符号 (14)4、符号库 (15)5、弧形与饼形 (17)五、线状符号绘制 (19)1、线条属性设置 (19)2、形状工具 (20)3、线编辑 (21)4、双线道路绘制 (21)5、虚线道路绘制 (22)6、铁路的绘制 (22)7、境界线的绘制 (22)8、城墙的绘制 (24)9、运河的绘制 (25)六、面状符号绘制 (28)1、双色图案填充 (28)2、房屋晕线符号 (29)3、旱地填充符号 (30)4、自定义填充图案 (31)5、图廓花边图案绘制 (31)6、等高线分层设色 (32)七、地图注记 (33)1、字距调整法 (33)2、沿路径注记法 (33)3、左斜体和耸肩体 (34)4、导入文本文件 (35)八、图幅裁切与图形纠正 (36)1、“相交”功能裁切图幅 (36)2、“透镜放大”功能裁切图幅 (37)3、“图框裁剪”功能裁切图幅 (38)4、对象大小方向调整功能纠正 (39)5、“封套”功能纠正 (41)九、文字和图形的特殊效果 (42)1、封套效果 (42)2、封套效果的预置效果 (42)3、使用“创建自”效果 (43)4、透视效果 (43)5、立体效果 (44)6、阴影效果 (44)7、位图效果 (44)十、专题图制作 (45)1、数字化地图 (45)2、CAD格式导入空间数据 (45)3、EPS/AI格式导入专题图 (51)一、启动桌面上双击启动CorelDraw X5，在“创建新文件”对话框中，设置“原色模式”为CMYK，这样保证“所见即所得”，最后打印出的专题图与屏幕显示的一致。
coreldraw地图制图
图幅裁切、纠正和接边
1.矩形图幅的接边(用图形定位功能)
(1)在一张航片右侧范围内找到一个同名点，绘一个小圆，放大图像，尽可能使小圆圆心对准同名点的中心，并 读出小圆中心位置值。
(2)复制小圆，并将它置于另一张航片左侧同名点上，使小圆圆心对准同名点的中心。 (3)用透镜放大功能对后一张航片左侧进行光边，然后将同心圆和后一张航片图像进行群组，选取后，输入前面
(2)街区的描绘——用CorelDraw绘制街区的方法很多，最高效的绘法有两种：一种是先用轮廓笔绘出不同路宽的 街道，拷贝到另外的图层上，并将其换成较原线条窄的白色线条，成为双线街道网，然后用矩形绘图工具或 绘线工具绘出色块范围，填色后便成了街区普染色。在地图制图中，这是最常用的方法。第二种方法是利用 “自然笔工具”绘出互为交叉的街道，再用“焊接”功能变成双线街道网，填色后也可成为街区。
干白”“次干白”“巷白”。 3.街区面积色根据用地的性质采取大范围填充。根据不同的颜色设置不同的图层，如“居住区”、“工厂区”、“
文教区”等等，并在图层管理器中将这些图层拖到路网图层的下面。
境界线的绘法
1.一线两点的省界符号的绘法步骤：轮廓笔
样式 编辑样式
地图文字注记技巧
(1)空格 (2)用字距调整法 2.沿路径注记法 (1)开放路径 (2)闭合路径
记下的中心位置值，单击对象，相邻航片便拼接在一起。 (4)取消群组，删去前一张航片上的小圆和后一张航片上的同心圆。
文字输入和文本编辑
补充:用拷贝叠加法制作投影效果 • 输入文字后拷贝,并将拷贝字从原地移开放在旁边作投影字备用. • 确定主体字的颜色,并以此为根据将拷贝字改成投影色的字(或黑色). • 将投影字和主体字叠加,并使之和主体字按用户设定的方向错开一定的距离. • 确定主体字和投影字的排序顺序,即主体字在前面,投影字在后面. • 满意后将它们群组. • 常将投影字置于填充色之上,使之产生三个颜色层.也可以三层文字叠加,在原来基础上再增加一层 迎光面.
CorelDRAW专题地图制作
CorelDRAW专题地图制作CorelDRAW软件的图形编辑功能灵活、方便，形式不拘一格，同时能实现图形、图像和文字的混合排列,并具有多种特效，表现形式生动，十分适合编制小幅面、内容相对简单、对数学精度要求不高的专题地图，尤其适用于城市专题图的编制。
由CorelDRAW编制的地图可以使其艺术性得到了充分展示。
CorelDRAW制作专题地图的步骤为：地理底图的制作、专题要素的制作、图片和文字添加。
下面对CorelDRAW制作专题地图的步骤进行介绍：1 地理地图制作1.1底图数据的获取利用CorelDraw软件绘制专题地图，地理底图的获得通常有以下两种方法：直接导入底图数据，没有数据可以直接利用的，可以把资料底图进行扫描,经过扫描的JPG形式存储的底图是栅格形式，需要进行矢量化。
1.2底图数据的整理和分层工作在上述底图数据的获取方法中，对于第一种方法，我们需要注意底图数据的整理和分层工作。
为了便于CorelDRAW中数据的管理与修改，在制作地理底图的过程中，应当首先对底图数据进行相应的整理，按照点、线、面进行归类,其次要特别注意各要素间的压盖顺序，确保正确无误。
最后，按照点、线、面的顺序依次导出相应的EPS文件。
需要特别强调的是，为了确保导入CorelDRAW后，点、线、面各要素层之间能够精确套合，可以在利用MAPGIS 进行底图编辑的过程中为所有工程文件添加一个共同的外框。
1.3底图数据的比例变换制作专题地图时，往往需要对现有底图数据进行比例变换，才能为专题地图所用。
地理底图编制的过程中，首先应当依据专题地图幅面大小结合所需表达内容的范围确定成图比例尺，依据比例尺的变化，在MAPGIS中对底图数据进行相应的比例变换。
最后再导出EPS文件。
1.4底图要素选取需注意的问题（1）按资格取舍的模式，即建立各要素原始数值与资格值相比较的关系式，凡达到资格者予以保留，否则自动舍去。
（2）按质量标准取舍的模式。
巧用CorelDRAW绘地图
巧用CorelDRAW绘地图CorelDRAW画图主要利用两个特性：一是图层遮盖，即图层在上的或同一层中位于上层的对象遮盖底层对象，二是每一对象包含轮廓属性和填充属性两部分。
因此，科学地设置图层，恰当地运用图层遮盖是绘制地图的关键。
普通地图大致分为六大要素：注记、居民地、水系、交通、地貌、境界。
在计算机制图中，一般习惯于将这些要素按点元、线元和面元来分类。
注记、符号等点状要素即为点元；公路、铁路、水涯线、境界线、居民地和绿地边线等用轮廓线来表示的对象即为线元；一些填充区域是面元。
对于注记、符号等一般性要素，CorelDRAW与其他软件类似。
本文主要介绍用CorelDRAW制作地图的一些特殊要素的技巧，包括绘制技巧和关系处理技巧等。
公路、街道的制作地图上很多公路和街道都表示成两条一定间距的细平行线，而CorelDRAW没有平行线输入功能，可将其视为两条宽度不等的线的重叠，这样就能得到类似两条平行线的效果。
具体实施办法为：先用贝塞尔曲线工具绘出公路中心线（如图1），按设计的线型、宽度、颜色（黑色、橘红色等）进行编辑，并用这条中心线复制、粘贴得到一条新线，叠加于其上，然后将上层线编辑成细一些、颜色不同的线。
两线相叠，俨然是两条平行线，线宽等于上下两条线粗细之差的一半，间距等于上层线的宽度，而改变这些参数也极为方便。
同理，只需将底层线条编辑成虚线即可制作规划公路。
与此相仿，将上层线条编辑成虚线，将底层线条编辑成黑色或灰色实线即可得到铁路（如图2）。
城区图中纵横交错的街道，只需把底层实线置于同一层，上层白线置于上一层即可，且不会有线条打架的现象（如图2的交叉处）。
陡坎、堤坝的制作陡坎、堤坝在地图中很常见，但由于CorelDRAW中不存在这样的线型，制作起来比较棘手。
但CorelDRAW的文本编辑中有一个很好的功能路径文字（即文本按路径排列），利用这个功能，以中心线为路径，沿路径排列上字体合适的I或1（如图3），之后，点击路径上的文本I或1，便可按需要编辑文本属性及文本与路径的位置关系，这样就可方便地得到陡坎、堤坝。
CorelDraw在地图制图中的应用浅谈
CorelDraw在地图制图中的应用浅谈一、前言在计算机地图制图已经普及的现代制图工艺中，制图软件是制图人员不可缺少的工具。
如MapGIS、AutoCAD、MapInfo、ArcInfo 等都是非常不错的制图软件。
但CorelDraw作为专业的绘图软件，不仅在广告设计业里风靡全球，在地图制图中也具有独特的制图功效和非凡的地图出版质量。
二、CorelDraw与制图CorelDraw是已经发展了多年的功能强大的矢量绘图软件，尤其是它卓越的图形和文字编辑处理功能，已经受到了地图制图和地图出版部门的青睐。
它不仅是一个很好的专题地图绘图软件，而且还是一个能组版并能直接输出EPS文件格式的桌面出版软件。
三、CorelDraw的制图功能1．点编辑功能CorelDraw的文字注记和编辑功能不同于专业的地图制图软件，它有自己的一套点编辑方式。
如：在专业的地图制图软件中，道路路名和水系的注记总是一个一个输入的，相当麻烦；而在CorelDraw里，则不必一个字一个字地输入，只要一个路名或几个路名以字符串的形式一次输入，执行一个“使文本适配路径”的命令就可以沿着道路或河流自动标注，且注记会随着道路或河流的方向变化而自动改变其文字的方向。
2．绘线功能绘线功能是CorelDraw软件最突出的特点，可以说功能齐全完备。
在这组功能里提供了多种各具特色的绘线工具，用户可以根据需要选择。
其中“贝赛尔曲线”工具最具特色，用它绘出的曲线非常平滑，节点很少。
熟练以后速度比绘折线要快得多，可用于扫描跟踪矢量化。
贝赛尔曲线的“节点编辑”功能非常丰富，用“节点编辑”功能可以很方便地进行一系列曲线编辑工作，如：曲线形状改动、线段连接与分割和曲线光滑与锐化等。
3．造区功能CorelDraw除了普染色填充以外，还有图案花纹填充、PostScript填充和渐变色填充等各种填充方式，大大提高了地图的表现能力。
4．特效效果功能在 CorelDraw软件中提供了大量的特殊效果的滤镜工具，如立体效果、阴影效果和变形效果等。
基于CorelDRAW的地图制图研究
４． ３ 生僻 字和 方 向注记 的处 理 生 僻 字 在 地 图 制 作 的 过程 中 会 经 常 出
积 累才 能 灵 活 的把 它 强 大 的 图 文处 理 功 能
为 制 图 所用 ， 进 一 步提 升 效 率 ， 编 制 出 更加 优 秀 的地 图 作 品 。
现。 Ｃ Ｏ ｒ ｅ ｌ Ｄ ｒ ａ ｗ中 ， 用 户可 以 非 常方 便 的 造 ５ 特殊问题的处理
而下 依次 是面 、 线、 点， 而Ｃ ｏ ｒ ｅ ｌ Ｄ ｒ ａ ｗ中恰好 用技 巧 。 Ｃ Ｏ ｒ ｅ ｌ Ｄ ｒ ａ ｗ不是 专 门 的 制 图软 件 ， 与其相反 ， 对 象 管 理 器 中 自上 而 下依 次 为 只 有 通 过 制 图 工 作 者 不 断 的 摸 索 、 实 践 和
的 管理 和 操 作 十分 方便 。 打开 对 象 管 理 器 ，
通 过 点 击 图 层符 号 左 侧 的标 志可 以 轻 松 控
是 否可 见 、 是 否参 与打 印 、 是 标移动至页面 上方或左侧标尺处 ， 按 住 鼠 制 图层 的状 态 ：
６ 结语
Ｃ ｏ ｒ ｅ ｌ Ｄ ｒ ａ ｗ与ＭＡ Ｐ Ｇ Ｉ Ｓ 等传 统制 图软 件 的 结 合 使 得 地 图产 品 的 表 现 手 法 更 为 多 新 的生 命 力 。 本文 结 合 笔者 实践 ， 探 讨 了专
标左 键 ， 向页面 内所需位 置拖 动 ， 松开 鼠 标， 即可 完 成辅 助 线 的放 置 。 Ｃ ｏ ｒ ｅ ｌ Ｄ ｒ ａ ｗ中
成 的 辅 助 线 均 自动 放 置在 主 页 面的 导 线 文 起 来 十 分 方便 。 此外， Ｃ Ｏ ｒ ｅ ｉ Ｄｒ ａ ｗ 中还提 供 了对 象 捕 捉 功能 ， 通 过 软 件 的屏 幕 提 示 ， 可 以轻 松 、 准 确 的 实现 各 种 要素 的放 置操 作 。
关于CorelDRAW VBA的地图制图符号化设计研究
关于CorelDRAW VBA的地图制图符号化设计研究摘要：计算机技术引入地图学以来,对其建设和发展起到了巨大的促进作用,各种制图软件也应运而生。
CorelDraw软件使用方便,能精确编辑任何线条、图形和文字,在平面设计中越来越受地图制图者的关注,十分适合编制小幅面、内容相对简单、数学精度不高的专题地图,尤其适用于城市专题图集的编制,能有效展示地图的艺术性效果。
关键词：CorelDRAW；VBA；制图符号化1CorelDraw与VBA概述CorelDraw是近年来被广泛应用在地图制图领域的矢量图处理软件,相对于传统的地图制图软件ArcGis、 MapGis等,作为专业的图形图像软件,在地图的美观性上,coreldraw有其无法比拟的优越性,在菜单文件选项下,它有专门的“为彩色输出做准备”一项。
应用ArcGis做初期的数据采集与库管理工作,然后应用MapGis做初步的地图成图、注记标注等,最后用CorelDraw进行图面美化与细节修饰等。
VBA(Visual Basic for Applications)是Microsoft Visual Basic(VB)面向对象程序开发环境的一个子集,是新一代标准宏语言。
VBA使用Visual Basic Editor交互开发环境和VB语言操作应用程序的对象来增强应用程序的功能。
VBA为用户提供了一套客户化CorelDraw应用程序的图形用户界面,用户可以对应用程序中的对象进行有效地操作和处理。
VBA使用VB语言,由于它多用于集成到别的应用程序并对应用程序的函数进行客户化,它才加上了“for Applications”,称作VBA。
2关于CorelDRAW VBA的地图制图符号化设计2.1点要素符号化CorelDRAW中符号替换主要包括两种方法:一是手动替换，即将新符号复制拖动到原始符号位置，然后删除原始符号，但某些矢量点要素尺寸极小，肉眼无法识别，而且这种方法人工干预强、效率低，不适宜大批量的符号处理;二是建立点状符号库，但是新绘制的符号入库前，必须合并成单一的图形对象，而且所有组成部分都必须封闭。
CorelDRAW专题地图设计
三十八、应用CorelDRAW设计专题地图13.1 地理底图的编制及专题地图编辑设计书13.1.1 地理底图的编制专题地图由两部分组成，一部分是满足专题要求的地理底图，一部分是专题内容。
地理底图是专题内容的载体。
在编制专题地图时，将采用很多统计数据与文字资料，并把它们编制成地图，落实到地理底图上。
它不仅是转绘专题内容的地理位置的依据，同时也表明专题内容的分布与地理环境的要素的相互关系。
因此地理底图是编制专题地图的重要准备工作。
在编制专题地图时，要用到两种底图，它是转绘专题要素的基础，因而，这种底图要求内容完整详细，以便能准确确定专题要素的空间分布；另一种是成图用的底图，其内容要素要简明些，并与专题要素的空间分布特征密切配合。
地理底图根据专题内容及其在编图过程中的作用不同，可选用地形图、普通地理图等线划图来制作。
将选定的底图资料，经扫描数字化输入计算机中。
按地图设计中对底图的要求，对底图的内容进行取舍、简化。
不同的专题地图，对地理底图的内容有不同的要求，总的来看，应有下列几方面：（1）制图网：若编制大比例尺专题地图时，地理底图可采用与基本地形图相同的投影网格，图廓四周可注记经纬度。
图幅内的经纬网密度，应视专题内容要求而定。
（2）水系：主要选取河流、湖泊、水库、海洋和海岸线。
双线河、主要单线河、运河、沟渠等均应表示，大比例尺图对水系的形状一般不予概括，小比例尺图可略作概括。
（3）居民地：应保留城镇以上居民地，并选择一些重要的乡、村居民点，居民地等级用字体大小区分。
（4）道路：铁路、高速公路、国道、省道应全部表示。
县道、乡镇公路适量取舍。
（5）境界线：省（市、区）、地市、县界均应在底图上表示。
乡镇界视专题地图的要求而选取表示。
（6）地貌：根据地区的地理特点和专题内容要求，适量选取若干等高线，以表示区域地貌形态和高低起伏，有助于分析专题内容与地理环境的关系。
一般来说，经纬网、水系、居民地与境界线是所有底图都应表示的内容。
实习十 应用CorelDRAW绘制地图
实习十应用CorelDRAW绘制地图实验报告学生姓名：萱冰伊寒专业班级：DL指导教师：吴老师时间：2014年5月23日- 2 -1．实验目的（1）实验的目的与意义：本次实习要求掌握应用CorelDRAW 编辑矢量图形和绘制地质图的方法；（2）软件特点与应用：CorelDRAW 是面向对象的绘图程序，即矢量绘图软件，具有强大的图形和文字处理功能，可以处理多种多样的图形图像，创建专业级的美术作品，具有强大的导入和发布功能，处理的图像范围非常广，可以直接输出多种形式，具有极强的兼容性，地质研究中常应用该软件清绘、编辑及制作满足要求的成果图件。
2．实验方案本实验的方案设计：熟悉CorelDRAW 的基本操作，用实习七（应用Surfer 绘制等值线图）生成和导出的等值线矢量图进行曲线编辑、多边形编辑、文本编辑以及图件整饰等操作，完成该矢量图的绘制编辑得出成果图件。
3、关键步骤描述3.1 步骤一 矢量图形导入，图形导入后打散对象群组和；3.2 步骤二 图形编辑与处理： （1）曲线编辑：应用形状工具对其进行处理，选取某条曲线，按下选择全部节点按钮，然后按下曲线平滑度按钮，在弹出的滑动条中按住滑块并拖动，对曲线进行整体平滑并抽稀节点；（2）多边形编辑：多边形边界与曲线特点相似，可采用与曲线相同的方法处理；（3）文本编辑：【文本工具】的使用可以编辑文字文本和段落文本；3.3 步骤三图件整饰：添加图框、图名、图例、比例尺等要素，最终完成图件成果为；- 4 -4、结论通过本次实习，熟悉了CorelDRAW的基本操作，了解了用矢量图生成和导出的等值线矢量图进行曲线编辑、多边形编辑、文本编辑以及图件整饰等操作，完成该矢量图的绘制编辑得出成果图件。

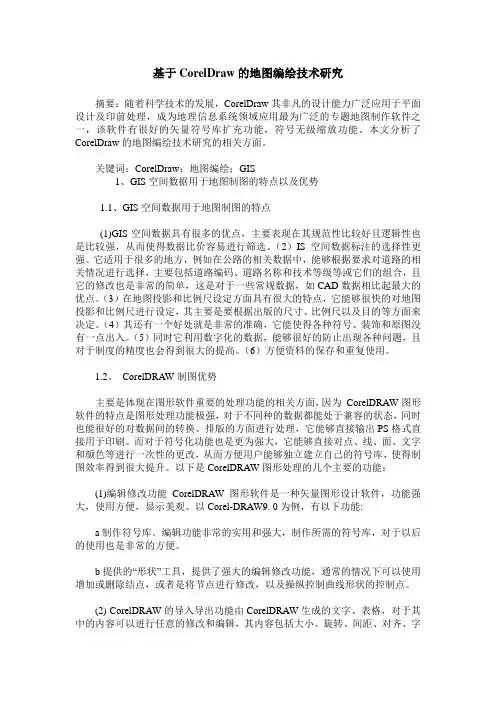

基于CorelDRAW的地图制图研究
31科技资讯 S CI EN CE & T EC HNO LO GY I NF OR MA TI ON 测 绘 工 程当今,MAPGIS、MicroStation等专业制图软件已经广泛应用于地图制图领域,它们强大的功能、便捷的操作使得地图制作的效率不断提升。
随着计算机制图技术的不断发展,在地图表达精确性提升的同时,人们越来越注重地图产品表现方式的美观与新颖。
与传统的制图软件相比,CorelDRAW友好的界面,卓越的图形和文字编辑功能,给用户们留下了极其深刻的印象,并且受到越来越多地图编制者的关注。
CorelDRAW特别适合编制幅面偏小,内容相对简单、对数学精度要求不高的专题地图。
[1]本文深入分析了CorelDRAW结合MAPGIS在专题地图制作中的应用。
1 CorelDRAW 结合MAPGIS 制作专题地图的基本思路专题地图的绘制一般包括地理底图和专题要素的绘制。
由于MAPGIS是成熟的制图软件,并且已为广大的制图人员所熟知和掌握。
在利用C o r e l D R A W 结合M A P G I S 进行专题地图制作的过程中,首先,在MA PGI S中对地理底图进行制作和编辑处理,而后再进入Cor elDR AW中进行专题要素的添加和图面效果的完善。
2 MAPGIS 数据进入CorelDRAW 的方法M A PG I S 数据进入C o r e lD R A W 有两种途径:其一,将MA PGI S数据中Wt (点)、W l(线)、Wp (面)文件转换成*.dx f格式,经AutoCAD软件,将其存为12版本dxf格式,导入Co rel DRA W软件。
其二,将MA PGI S软件中的底图数据导出E P S 文件,导入CorelDRAW软件。
MAPGIS软件在输出时提供了多种格式,但只有文件扩展名为dxf或P S 、E P S 的这三种文件格式,可在CorelDRAW软件中打开。
把PS和EPS文件导入Corel DRAW软件中,这种方法优点是可以带线形、符号,维持地图原貌。
