简易收音机的电路图
自制无电源收音机
N S
把外部引线焊接 接在铜片上引出
线圈的另 外两根引 线在这面 连接起来 用 502 胶水 把极 靴粘 在磁 铁上
线圈
极靴
图 310 把线圈、极靴和磁铁组装在一起
图 311 两个线圈的绕向
然后把组装好的线圈、极靴和磁铁组件用粘橡胶和塑料用 的强力胶（此类胶有许多品种，一般化工商店有售，使用方法 见说明书）粘在外壳底部的中央。待强力胶干后，可如图 312 那样，用直尺测量一下极靴和振动膜的间隙，此间隙应保持在 1mm 左右，如果过大可把外壳磨去少许，过小则需要在外壳的 边缘垫上纸垫。振动膜可用马口铁皮制作，其大小可视外壳的
在虚线处折弯 8 25 1 牛皮纸 抹上胶水
用木片 削制 (a) (b)
抽出木心 (c )
图 36 线圈中心框架的制作方法
面，必须使抽出木心的纸框能自如地套在极靴上。 然后再参考图 37 尺寸，用厚度为 1mm 的胶板做两块挡 板。 挡板中心的方孔用什锦锉加工。 可先用Φ1.5 的钻头钻一个 小圆孔， 然后把圆孔逐渐锉长锉方。 快锉到图中给出的尺寸时， 用制好的中心框架试着插入到方孔中，以刚好能容纳中心纸框 为宜。如果把方孔锉大了，中心纸框就无法把方孔塞紧，制出 来的骨架就不结实。制好胶木挡板后，可把它们都穿在中心框 架上。然后把中心框架两端的四角用剪刀剪开 1mm 长的小口， 并在剪出小口的纸边上涂抹上胶水。将穿在纸框上的挡板捋向 两端，并把已剪开小口并涂有胶水的纸框边向外翻起，粘在挡 板上，制好的线圈框架如图 37 中所示。这样的骨架一共作四 只。 骨架的胶水晾干后，就可着手绕制线圈了。应选用 43～46 号的漆包线（直径约在 0.06～0.09mm 之间）绕制。绕制线圈 的漆包线越细越好，所用的漆包线越细，制作出的耳机就越灵 敏。漆包线也可从废旧的线圈中拆出，如从报废的汽车点火线 圈或某些报废的交流接触器线圈中拆出的漆包线粗细就基本合 适。选好漆包线后，可参照图 38 所示的方法，用手摇钻代替 绕线机绕制。方法是：将卷制中心框架用的木心胎具插回骨架
简易收音机的电路图
图3—30是简易收音机的电路图。
图3—30 简易收音机电路L和C1组成调谐电路。
改变可变电容器C1的容量, 可选择到需要接收的电台信号。
将选出的信号直接输入到集成电路7642的输入端第2脚。
由7642对信号进行多级高频放大并检波后, 由输出端第1脚输出音频信号, 经三极管V1V2放大后, 送至耳机放音。
这个电路元件少、装调容易而且接收效果较好。
二、元件规格和检测方法（一）ＬＣ调谐回路Ｌ是磁棒线圈。
磁棒采用长55mm的扁型中波磁棒。
用Ø0.07×7多股纱包线绕制, 共82圈。
线圈的两端用胶纸带固定。
如图3—31。
C1采用270P小型单联可变电容器, 检测方法见表3—12。
图3—31 磁棒线圈和7642集成电路表3—12 元件检测名称检测方法可变电容器用R×1K档测试, 旋转转柄, 万用表指针应始终指无限大。
若有摆动说明电容器内部碰片, 不能使用耳塞机用R×1档测试, 表笔碰触耳机插头时, 耳机中应发出“喀喀”声（二）集成电路7642外形跟晶体管9014相似。
如图3-31。
可用万用表R×1K档测输入端第2脚之间电阻, 正向电阻约为1千欧, 反向电阻接近无限大。
（三）晶体管V1 V2 采用9014, 放大倍数大些较好。
（四）电阻器均采用1/8W碳膜电阻器。
R4待调试后确定。
（五）电容器均采用小型瓷片电容器。
C4为电解电容器。
（六）耳塞机采用8欧耳塞机。
其测试方法见表3-12。
耳机插孔采用Ø2.5毫米插孔, 并按图3-32进行改造。
改造后的插孔兼做电源开关。
插头插入后触点分离改为插头插入后触点接触图3-32 插孔的改造（七）电源采用1节1.5伏电池。
三、焊接电路（一）简易收音机印刷电路板可参考图3-33。
将各元件引脚镀锡后插入电路板。
各引脚可尽量留短些。
图3-33 印刷电路板（二）焊接。
先焊电阻、电容, 再焊晶体管和集成电路。
（三）将磁棒用塑料绳固定在印刷板对应位置上。
收音机电路图
它保持着高频载波的频率特性，调幅波振幅的包络变化
规律及调制信号的变化规律一致。
二、调频（FM）
调频：使载波频率按照调制信号幅值的改变而改变的调制方式
设调制信号为 UΩ（t）= UΩmcosΩt
载波信号为
UC（t）= UCmcosωCt
调频时，载波电压振幅度Ucm不变，而载波瞬时间频率则随调 制信号规律变化，即为 ω(t)=ωc+KfUΩ(t)=ωc+Δω(t)
振子组成，根据用处不同，陶瓷振
子数目、内部结构和外部连接方式
不同，其输入输出方式有两端、三
端和多端，其优点是体积小、成本
低、选择性好、频响特性好、性能
稳定。
三端陶瓷滤波器是由一个压电
陶瓷振子组成，其外形、电路符号
和等效电路如图4-6所示。455KHZ
三端陶瓷滤波器，一般用于调幅收
音机的中频滤波，代替2-3只中周。
优 电路相对简单
适宜于高保真音乐广播 2.抗干扰性强，内设限幅器除去幅度干扰
点
3.应用范围广，用于多种信息传递
4.可实现立体声广播
1. 传送音频频带窄
1.传播衰减大，覆盖范围小
（200Hz—2500Hz），
缺
高音缺乏
点 2.传播中易受干扰，噪
声大
第二节 调制
将音频信号加载在高频载波信号（通常用正 弦波）上，经过高频放大后，通过天线发送 出去，就形成无线电广播。
“104”=10×104=0.1uF “103”=10×103=0.01uF
二、电容（P19-21）
b.电容的耐压：
电容的耐压是一个非常重要
的指标，加在电容两端电压必须 小于额定耐压值，有些电容参数 标注在塑封外壳上。
德生收音机图纸
1.德生R-202T型两波段收音机电路图2. “德生”二次变频收音机R9701电路分析接收机二次变频技木早先主要用于军事通信领域，以后逐渐用于民用通讯设备，如对讲机、移动电话、收信机等。
国内将此技术移植于收音机中的德生公司第一家。
第一代“短波王”R9700的推出，曾畅销大江南北，此后，又先后推出R970l、R9702等功能更优异，使用更方便的机型。
二次变频技术与传统的超外差式收音机的电路结构比较，见图1所示。
可以看出，二次变频的应用，使收音机的接收灵敏度和选择性等指标大大提高。
下面将承前启后的R9701机作一典型介绍：图2是德生R970l AM／FM前级电路图，图3为其功放电路与操作功能显示电路。
K1为电源开关。
图2中的Q6、Q7等元件组成双稳态电子波段切换开关。
由于开机瞬间，C10上的电压不能突变，Q7截止，电源电压E+通过R13、R9使Q6导通，其集电极上的低电平使Q4导通，Icl 14脚输入高电平，于是ICl工作在FM状态。
与此同时，Q6集电极外接的FM LED点亮。
拉杆天线ANT接收到的高频信号经CO、F3、c5耦合至Icl①脚。
Icl是一片低电压AM／FM收音机专用集成电路，内含AM／FM本振，混频及检波电路，内部结构如图4所示，引脚功能及实测数据如表1所示。
Icl①脚输入的FM信号经内部高频放大从15脚输出，再由PVC2、C8、L4选频后与PVC2同步调谐的本振信号(PvC3、L5、C24、ICl③脚内部元件组成)一起送入混频器。
混频后从③脚输出的10．7MHz中频信号再经FM选频并送入ICl⑧脚，经内部中频放大，FM鉴频后通过电子开关选通，从11脚输出鉴频后的音频信号。
TuN LED为电台强场指示灯(见图3)。
按动电子波段开关AM时，即相当于给Q6基极一个人为的低电平．Q6截止，FM LED熄灭。
同时Q4也因高电平而截止，ICl工作在调幅波段。
Q6集电极的高电平又使Q7由截止转为导通，AMLED点亮。
收音机检波电路图
收音机检波电路图图 5.5-13是半导体收音机中检波级及有关附加电路的典型实例。
R1、R2、R L2组成外加正向偏置电路。
通过-6V电源给二极管V D提供一固定的正向偏流（通常在20~50U A左右），用以提高检波效率。
R2C3组成低通滤波器，用来滤除R L2两端输出中的低频交流分量，取出其中的直流分量，加到前级中放管的基极，作为自动增益控制电压。
检波器的输出滤波电路，接成X型滤波电路，这样不但可以进一步滤除输出电压中的残余高频分量，而且有利避免产生负峰切割失真。
收音机模块T E A5767的C语言控制程序T E A5767采用I2C或者三线接口控制,我是用的I2C,单片机用S T C89C52,带1K E E P R O M,可以掉电存台,1602L C D显示.T E A5767读写数据都是5个字节,其中P L L参数14位,具体数据格式请看d a t a s h e e t.以下程序中的函数可以直接在主程序中调用.#i n c l u d e"i i c.c"#d e f i n e m a x_f r e q108000#d e f i n e m i n_f r e q87500u n s i g n e d c h a r r a d i o_w r i t e_d a t a[5]={0x29,0x c2,0x20,0x11,0x00};//要写入T E A5767的数据u n s i g n e d c h a r r a d i o_r e a d_d a t a[5];//T E A5767读出的状态u n s i g n e d i n t d e f a u l t_p l l=0x29c2;//0x29f9;//默认存台的p l l,87.8M H z//u n s i g n e d i n t m a x_p l l=0x339b;//108M H z时的p l l,//u n s i g n e d i n t m i n_p l l=9000;//70M H z时的p l lv o i d r a d i o_w r i t e(v o i d){u n s i g n e d c h a r i;i i c_s t a r t();i i c_w r i t e8b i t(0x c0);//T E A5767写地址i f(!i i c_t e s t a c k()){f o r(i=0;i<5;i++){i i c_w r i t e8b i t(r a d i o_w r i t e_d a t a[i]);i i c_a c k();}}i i c_s t o p();}//读T E A5767状态,并转换成频率v o i d r a d i o_r e a d(v o i d){u n s i g n e d c h a r i;u n s i g n e d c h a r t e m p_l,t e m p_h;p l l=0;i i c_s t a r t();i i c_w r i t e8b i t(0x c1);//T E A5767读地址i f(!i i c_t e s t a c k()){f o r(i=0;i<5;i++){r a d i o_r e a d_d a t a[i]=i i c_r e a d8b i t();i i c_a c k();}}i i c_s t o p();t e m p_l=r a d i o_r e a d_d a t a[1];t e m p_h=r a d i o_r e a d_d a t a[0];t e m p_h&=0x3f;p l l=t e m p_h*256+t e m p_l;g e t_f r e q u e n c y();}//由频率计算P LLv o i d g e t_p l l(v o i d){u n s i g n e d c h a r h l s i;u n s i g n e d i n t t w p l l=0;h l s i=r a d i o_w r i t e_d a t a[2]&0x10;i f(h l s i)p l l=(u n s i g n e d i n t)((f l o a t)((f r e q u e n c y+225)*4)/(f l o a t)32.768); //频率单位:ke l s ep l l=(u n s i g n e d i n t)((f l o a t)((f r e q u e n c y-225)*4)/(f l o a t)32.768);//频率单位:k}//由P L L计算频率v o i d g e t_f r e q u e n c y(v o i d){u n s i g n e d c h a r h l s i;u n s i g n e d i n t n p l l=0;n p l l=p l l;h l s i=r a d i o_w r i t e_d a t a[2]&0x10;i f(h l s i)f r e q u e n c y=(u n s ig n e d l o n g)((f l o a t)(n p l l)*(f l o a t)8.192-225);//频率单位:K H ze l s ef r e q u e n c y=(u n s ig n e d l o n g)((f l o a t)(n p l l)*(f l o a t)8.192+225);//频率单位:KH z}//手动设置频率,mo d e=1,+0.1M H z;m o d e=0:-0.1M H z,不用考虑T E A5767用于搜台的相关位:S M,S U Dv o i d s e a r c h(b i t m o d e){r a d i o_r e a d();i f(m o d e){f r e q u e n c y+=100;i f(f r e q u e n c y>m a x_f r e q)f r e q u e n c y=m i n_f r e q;}e l s e{f r e q u e n c y-=100;i f(f r e q u e n c yf r e q u e n c y=m a x_f r e q;}g e t_p l l();r a d i o_w r i t e_d a t a[0]=p l l/256;r a d i o_w r i t e_d a t a[1]=p l l%256;r a d i o_w r i t e_d a t a[2]=0x20;r a d i o_w r i t e_d a t a[3]=0x11;r a d i o_w r i t e_d a t a[4]=0x00;r a d i o_w r i t e();}//自动搜台,m o d e=1,频率增加搜台;m o d e=0:频率减小搜台,不过这个好像不能循环搜台v o i d a u t o_s e a r c h(b i t m o d e){r a d i o_r e a d();g e t_p l l();i f(m o d e)r a d i o_w r i t e_d a t a[2]=0x a0;e l s er a d i o_w r i t e_d a t a[2]=0x20;r a d i o_w r i t e_d a t a[0]=p l l/256+0x40;r a d i o_w r i t e_d a t a[1]=p l l%256;r a d i o_w r i t e_d a t a[3]=0x11;r a d i o_w r i t e_d a t a[4]=0x00;r a d i o_w r i t e();r a d i o_r e a d();w h i l e(!(r a d i o_r e a d_d a t a[0]&0x80))//搜台成功标志{r a d i o_r e a d();d i s p_f re q(9,1);}}128*64液晶汉字显示程序(含硬件51单片机与液晶模块接线图)下面是线路连接图，我自己已经搞了整整一个测试成功了绝对可用C51源代码#i n c l u d e<r e g52.h>#d e f i n e L C D P0u n s i g n e d c h a r i,j,k;s b i t E N=P2^0;s b i t R W=P2^1;s b i t R S=P2^2;s b i t C S1=P2^3;s b i t C S2=P2^4;s b i t B U S Y=P0^0;v o i d d e l a y(u n s i g n e d c h a r a);u n s i g n e d c h a r c o d e b a n[16][16]={{0x00,0x00,0x00,0x f0,0x90,0x90,0x90,0x f e,0x90,0x90,0x90,0x f0, 0x00,0x00,0x00,0x00},{0x00,0x00,0x00,0x07,0x04,0x04,0x04,0x3f,0x24,0x24,0x24,0x27, 0x20,0x38,0x00,0x00},//电{0x00,0x00,0x00,0x00,0x8c,0x88,0x88,0x88,0x88,0x c8,0x a8,0x98, 0x00,0x00,0x00,0x00},{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x21,0x7f,0x00,0x00,0x00, 0x00,0x00,0x00,0x00},//子{0x00,0x00,0x00,0x00,0x10,0x10,0x30,0x54,0x9c,0x90,0x50,0x00, 0x30,0x10,0x00,0x00},{0x00,0x40,0x30,0x0c,0x03,0x01,0x01,0x01,0x01,0x01,0x01,0x01, 0x01,0x00,0x00,0x00},//产{0x00,0x00,0x00,0x00,0x7c,0x44,0x44,0x44,0x44,0x44,0x44,0x7c, 0x00,0x00,0x00,0x00},{0x00,0x00,0x3f,0x21,0x21,0x21,0x3f,0x00,0x00,0x3f,0x21,0x21, 0x21,0x3f,0x00,0x00},//品{0x00,0x00,0x00,0x00,0x0c,0x08,0x08,0x08,0x f8,0x08,0x08,0x08, 0x08,0x00,0x00,0x00},{0x00,0x00,0x00,0x20,0x20,0x20,0x20,0x20,0x3f,0x20,0x20,0x20, 0x20,0x30,0x00,0x00},//工{0x00,0x90,0x90,0x88,0x f8,0x84,0x86,0x00,0x7c,0x44,0x44,0x44, 0x44,0x7c,0x00,0x00},{0x40,0x30,0x0c,0x02,0x7f,0x02,0x0c,0x10,0x49,0x49,0x49,0x7f, 0x49,0x49,0x00,0x00},//程{0x00,0x10,0x10,0x10,0x f c,0x90,0x10,0x00,0x d0,0x50,0x50,0x7e, 0x50,0x d0,0x50,0x00},{0x04,0x08,0x04,0x22,0x7f,0x00,0x40,0x20,0x10,0x09,0x06,0x06, 0x09,0x10,0x20,0x40},//技{0x00,0x00,0x10,0x10,0x10,0x d0,0x10,0x f e,0x10,0x50,0x94,0x1c, 0x10,0x00,0x00,0x00},{0x00,0x60,0x18,0x06,0x01,0x00,0x00,0x7f,0x00,0x00,0x00,0x03, 0x04,0x18,0x60,0x00},//术};u n s i g n e d c h a r c o d e q r s[6][16]={{0x00,0x00,0x b c,0x e0,0x a0,0x a0,0x e0,0x a0,0x3f,0x a0,0x60,0x20, 0x20,0x3c,0x00,0x00},{0x00,0x00,0x00,0x3f,0x24,0x24,0x3f,0x22,0x11,0x09,0x05,0x07, 0x09,0x13,0x20,0x00},//嵌{0x00,0x00,0x00,0x00,0x02,0x04,0x c8,0x30,0x20,0x40,0x80,0x00, 0x00,0x00,0x00,0x00},{0x00,0x40,0x20,0x18,0x06,0x01,0x00,0x00,0x00,0x00,0x00,0x03, 0x06,0x0c,0x30,0x00},//入--{0x00,0x00,0x00,0x20,0x a0,0x a0,0x a0,0x a0,0x a2,0x a4,0x38,0x e 0,0x24,0x2c,0x00,0x00},{0x00,0x00,0x00,0x00,0x10,0x10,0x10,0x0f,0x09,0x04,0x04,0x00, 0x07,0x18,0x20,0x00},//式};c h e c k b u s y(){E N=1;R W=1;R S=0;L C D=0X F F;i f(B U S Y);}w r i t e c o d e(u n s i g n e d c h a r d a t)//写命令{c h e c k b u s y();E N=1;R W=0;R S=0;L C D=d a t;E N=1;E N=0;}w r i t e d a t a(u n s i g n e d c h a r d a t)//写数据{c h e c k b u s y();E N=1;R W=0;R S=1;L C D=d a t;E N=1;E N=0;}v o i d d i s p l a y h a n z i(u n s i g n e d c h a r p a g e,u n s i g n e d c h a r l i n e a d d r e s s,i n t n,u n s i g n e d c h a r t a b l e[][16]){u n s i g n e d c h a r t e m p[32];i f(l i n e a d d r e s s<0X80){C S1=1;C S2=0;}//l e f tf o r(j=0;j<n;j++){i f(l i n e a d d r e s s>=0X80){C S1=0;//r i g h tC S2=1;l i n e a d d r e s s=l i n e a d d r e s s-0X40;}////////////////////////////////////////f o r(k=0;k<16;k++){t e m p[k]=t a b l e[j][k];}j+=1;f o r(k=0;k<16;k++){t e m p[16+k]=t a b l e[j][k];}//一个字：占两个字符，32个数据（t e m p[32])///////////////////////////////////////w r i t e c o d e(p a g e);w r i t e c o d e(l i n e a d d r e s s);f o r(i=0;i<16;i++){w r i t e d a t a(t e m p[i]);}w r i t e c o d e(p a g e+1);w r i t e c o d e(l i n e a d d r e s s);f o r(i=16;i<32;i++){w r i t e d a t a(t e m p[i]);}//写一个字：每页16个数据////////////////////////////////////////////////l i n e a d d r e s s+=16;d e l a y(200);}}v o i d c l e a r(){u n s i g n e d c h a r b=0x40,c,d;f o r(c=0;c<4;c++)f o r(a=0;a<8;a++){s w i t c h(c){c a s e0:d=0x b8;b r e a k;c a s e1:d=0x b a;b r e a k;c a s e2:d=0x b c;b r e a k;d e f a u l t:d=0x b e;}d i s p l a y h a n z i(d,b,2,&l i n);b+=0x10;}b=0x40;}}v o i d l c d i n t i(){w r i t e c o d e(0X3f);//显示开关关w r i t e c o d e(0X C0);//修改显示起始行w r i t e c o d e(0X B8);//修改页地址，x地址w r i t e c o d e(0X40);//修改列地址，y地址}v o i d d e l a y(u n s i g n e d c h a r a){u n s i g n e d c h a r i,j;f o r(i=0;i<a;i++)f o r(j=0;j<200;j++);}m a i n(){l c d i n t i();c l e a r();w h i l e(1){d i s p l a y h a n z i(0X B8,0X40,12,&x x);d i s p l a y h a n z i(0X B a,0X40,16,&b a n);d i s p l a y h a n z i(0X B c,0X60,6,&z j y);d i s p l a y h a n z i(0X B e,0X60,6,&q r s);d e l a y(200);c l e a r();d i s p l a y h a n z i(0X B8,0X40,12,&x x);d i s p l a y h a n z i(0X B a,0X40,16,&b a n);d i s p l a y h a n z i(0X B c,0X60,4,&s g);d i s p l a y h a n z i(0X B e,0X60,6,&q r s);d e l a y(200);c l e a r();d i s p l a y h a n z i(0X B8,0X40,12,&x x);d i s p l a y h a n z i(0X B a,0X40,16,&b a n);d i s p l a y h a n z i(0X B c,0X60,6,&q r s);d i s p l a y h a n z i(0X B e,0X60,8,&j q y k);d e l a y(200);d e l a y(200);d e l a y(200);d e l a y(200);d e l a y(200);d e l a y(200);d e l a y(200);d e l a y(200);c l e a r();}}如有你有帮助，请购买下载，谢谢！汇编源代码：O R G0100HE N B I T 0A0H;s b i t E N=P2^0;RW B I T 0A1H;s b i t RW=P2^1;R S B I T0A2H;s b i t R S=P2^2;C S1B I T 0A3H;s b i t C S1=P2^3;C S2B I T 0A4HB U S B I T 80HS TA RT:C L R C S1C L R C S2C A L L I N I TC A L L C L E A RC A L L H A N Z IS J M P $W R I T E D ATA:;入口参数R1P U S H P S WP U S H A C CS E T B E NC L R RWS E T B R SN O PM O V P0,R1N O PS E T B E NN O PN O PC L R E NP O P A C CP O P P S WR E TW R I T E C O D E:;入口参数R2P U S H P S WP U S H A C CS E T B E NC L R R SN O PM O V P0,R2N O PS E T B E NN O PN O PC L R E NP O P A C CP O P P S WR E TD E LAY:;入口参数R2 P U S H P S WP U S H A C CM O V R1,0F F HA2:D E C R2A1:D E C R1D J N Z R1,A1D J N Z R2,A2P O P A C CP O P P S WR E TI N I T:P U S H P S WP U S H A C CM O V R2,0C0HC A L L W R I T E C OD EM O V R2,3F HC A L L W R I T E C OD EM O V R2,0B B HC A L L W R I T E C OD EM O V R2,50HC A L L W R I T E C OD EP O P A C CP O P P S WR E TP U S H P S WP U S H A C CC L R C S1C L R C S2M O V R2,0B8HB2:M O V 31H,R2P U S H31HC A L L W R I T E C OD EM O V R2,40HC A L L W R I T E C ODE B1:M O V R1,#00H C A L L W R I T E D ATA I N C R2C J N E R2,#80H,B1P O P 31HI N C31HM O V R2,31HC J N E R2,#0B E H,B2P O P A C CP O P P S WR E TH A N Z I:P U S H P S WP U S H A C CC A L L I N I TA N L A,#00HM O V D P T R,#D ATB3:M O V C A,@A+D P T R M O V R1,AC A L L W R I T ED ATA I N C R2I N C AC J N E R2,#50H,B3M O V R2,0B9HC A L L W R I T E C ODE M O V R2,40HC A L L W R I T E C OD EB4:M O V C A,@A+D P T RM O V R1,AC A L L W R I T ED ATAI N C R2I N C AC J N E R2,#50H,B4P O P A C CP O P P S WR E TD AT:D B0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0 x01,0x01,0x01D B0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0 x01,0x01,0x01E N DZ N414组成的A M收音机电路图便携式收音机用集成电路Z N414。

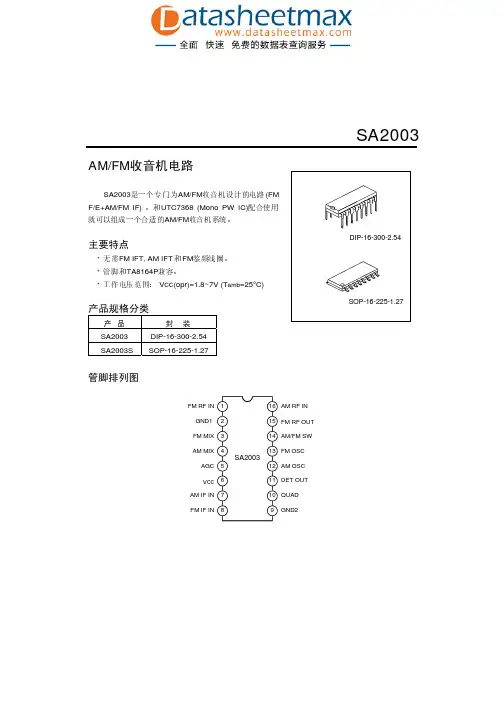

电路图纸-AM_FM收音机电路SA2003
SA2003管脚排列图FM RF IN GND1FM MIX AM MIX AGC FM IF INDET OUT AM OSC FM OSCAM/FM SW FM RF OUT AM RF IN QUAD GND2AM IF IN V CCAM/FM 收音机电路SA2003是一个专门为AM/FM 收音机设计的电路(FM F/E+AM/FM IF) 。
和UTC7368 (Mono PW IC)配合使用就可以组成一个合适的AM/FM 收音机系统。
主要特点* 无需FM IFT, AM IFT 和FM 鉴频线圈。
* 管脚和TA8164P 兼容。
* 工作电压范围： V CC (opr)=1.8~7V (T amb =25°C)产品规格分类产 品封 装SA2003 DIP-16-300-2.54 SA2003S SOP-16-225-1.27DIP-16-300-2.54SOP-16-225-1.27SA2003内部框图极限参数 (T amb =25°C)参 数符 号参 数 范 围单 位工作电压 V CC 8 VDIP-16 750功率消耗 SOP-16 P D (注) 350mW工作温度 T opr -25~75 °C 贮存温度T stg -55~150 °C注：当温度超过T amb =25°C 时，SA2003以6mW/°C 减少，SA2003S 以2.8 mW/°C 减少。
SA2003电气参数除非特别指定， T amb=25°C, V CC=3 V, F/E : f=98 MHz, fm=1 kHzFM IF : f=10.7 MHz, ∆f =±22.5 kHz, fm= 1 kHzAM : f=1 MHz, MOD=30%, fm=1 kHz参数符号测试条件最小值典型值最大值单位I CC (FM) FM 模式， V in=0 -- 10.5 16.5工作电流mAI CC (AM) AM 模式，V in=0 -- 5.0 8.0限幅灵敏度V in(lim)-3dB 限制点-- 12 -- dBµV EMF限噪灵敏度Q S S/N=40dB -- 12 -- dBµV EMFF/E本振电压V OSC f OSC =108 MHz 160 240 320 mVrms本振停止电压V stop(FM) V in=0 --V1.2-- 限幅灵敏度V in(lim) IF -3dB限制点42 47 52 dBµV EMF输出电压幅度V OD V in = 80dBµV EMF 50 70 90 mVrms信噪比S/N V in = 80dBµV EMF -- 62 -- dBFM IF总谐波失真THD V in = 80dBµV EMF -- 0.4 -- %AM 抑制比AMR V in = 80dBµV EMF -- 33 -- dB电压增益G V V in = 27dBµV EMF 15 32 50 mVrms输出电压V OD V in = 60dBµV EMF 35 60 85 mVrms信噪比S/N V in = 60dBµV EMF -- 43 -- dBAM总谐波失真THD V in = 60dBµV EMF -- 1.0 -- %本振停止电压V stop(AM) V in=0V1.6--SA2003管脚描述终端电压：在测试电路图中，当T amb=25°C，V CC=3V 和无信号时的典型直流电压。
收音机检波电路图
收音机检波电路图图 5.5-13是半导体收音机中检波级及有关附加电路的典型实例。
R1、R2、R L2组成外加正向偏置电路。
通过-6V电源给二极管V D提供一固定的正向偏流（通常在20~50U A左右），用以提高检波效率。
R2C3组成低通滤波器，用来滤除R L2两端输出中的低频交流分量，取出其中的直流分量，加到前级中放管的基极，作为自动增益控制电压。
检波器的输出滤波电路，接成X型滤波电路，这样不但可以进一步滤除输出电压中的残余高频分量，而且有利避免产生负峰切割失真。
收音机模块T E A5767的C语言控制程序T E A5767采用I2C或者三线接口控制,我是用的I2C,单片机用S T C89C52,带1K E E P R O M,可以掉电存台,1602L C D显示.T E A5767读写数据都是5个字节,其中P L L参数14位,具体数据格式请看d a t a s h e e t.以下程序中的函数可以直接在主程序中调用.#i n c l u d e"i i c.c"#d e f i n e m a x_f r e q108000#d e f i n e m i n_f r e q87500u n s i g n e d c h a r r a d i o_w r i t e_d a t a[5]={0x29,0x c2,0x20,0x11,0x00};//要写入T E A5767的数据u n s i g n e d c h a r r a d i o_r e a d_d a t a[5];//T E A5767读出的状态u n s i g n e d i n t d e f a u l t_p l l=0x29c2;//0x29f9;//默认存台的p l l,87.8M H z//u n s i g n e d i n t m a x_p l l=0x339b;//108M H z时的p l l,//u n s i g n e d i n t m i n_p l l=9000;//70M H z时的p l lv o i d r a d i o_w r i t e(v o i d){u n s i g n e d c h a r i;i i c_s t a r t();i i c_w r i t e8b i t(0x c0);//T E A5767写地址i f(!i i c_t e s t a c k()){f o r(i=0;i<5;i++){i i c_w r i t e8b i t(r a d i o_w r i t e_d a t a[i]);i i c_a c k();}}i i c_s t o p();}//读T E A5767状态,并转换成频率v o i d r a d i o_r e a d(v o i d){u n s i g n e d c h a r i;u n s i g n e d c h a r t e m p_l,t e m p_h;p l l=0;i i c_s t a r t();i i c_w r i t e8b i t(0x c1);//T E A5767读地址i f(!i i c_t e s t a c k()){f o r(i=0;i<5;i++){r a d i o_r e a d_d a t a[i]=i i c_r e a d8b i t();i i c_a c k();}}i i c_s t o p();t e m p_l=r a d i o_r e a d_d a t a[1];t e m p_h=r a d i o_r e a d_d a t a[0];t e m p_h&=0x3f;p l l=t e m p_h*256+t e m p_l;g e t_f r e q u e n c y();}//由频率计算P LLv o i d g e t_p l l(v o i d){u n s i g n e d c h a r h l s i;u n s i g n e d i n t t w p l l=0;h l s i=r a d i o_w r i t e_d a t a[2]&0x10;i f(h l s i)p l l=(u n s i g n e d i n t)((f l o a t)((f r e q u e n c y+225)*4)/(f l o a t)32.768); //频率单位:ke l s ep l l=(u n s i g n e d i n t)((f l o a t)((f r e q u e n c y-225)*4)/(f l o a t)32.768);//频率单位:k}//由P L L计算频率v o i d g e t_f r e q u e n c y(v o i d){u n s i g n e d c h a r h l s i;u n s i g n e d i n t n p l l=0;n p l l=p l l;h l s i=r a d i o_w r i t e_d a t a[2]&0x10;i f(h l s i)f r e q u e n c y=(u n s ig n e d l o n g)((f l o a t)(n p l l)*(f l o a t)8.192-225);//频率单位:K H ze l s ef r e q u e n c y=(u n s ig n e d l o n g)((f l o a t)(n p l l)*(f l o a t)8.192+225);//频率单位:KH z}//手动设置频率,mo d e=1,+0.1M H z;m o d e=0:-0.1M H z,不用考虑T E A5767用于搜台的相关位:S M,S U Dv o i d s e a r c h(b i t m o d e){r a d i o_r e a d();i f(m o d e){f r e q u e n c y+=100;i f(f r e q u e n c y>m a x_f r e q)f r e q u e n c y=m i n_f r e q;}e l s e{f r e q u e n c y-=100;i f(f r e q u e n c yf r e q u e n c y=m a x_f r e q;}g e t_p l l();r a d i o_w r i t e_d a t a[0]=p l l/256;r a d i o_w r i t e_d a t a[1]=p l l%256;r a d i o_w r i t e_d a t a[2]=0x20;r a d i o_w r i t e_d a t a[3]=0x11;r a d i o_w r i t e_d a t a[4]=0x00;r a d i o_w r i t e();}//自动搜台,m o d e=1,频率增加搜台;m o d e=0:频率减小搜台,不过这个好像不能循环搜台v o i d a u t o_s e a r c h(b i t m o d e){r a d i o_r e a d();g e t_p l l();i f(m o d e)r a d i o_w r i t e_d a t a[2]=0x a0;e l s er a d i o_w r i t e_d a t a[2]=0x20;r a d i o_w r i t e_d a t a[0]=p l l/256+0x40;r a d i o_w r i t e_d a t a[1]=p l l%256;r a d i o_w r i t e_d a t a[3]=0x11;r a d i o_w r i t e_d a t a[4]=0x00;r a d i o_w r i t e();r a d i o_r e a d();w h i l e(!(r a d i o_r e a d_d a t a[0]&0x80))//搜台成功标志{r a d i o_r e a d();d i s p_f re q(9,1);}}128*64液晶汉字显示程序(含硬件51单片机与液晶模块接线图)下面是线路连接图，我自己已经搞了整整一个测试成功了绝对可用C51源代码#i n c l u d e<r e g52.h>#d e f i n e L C D P0u n s i g n e d c h a r i,j,k;s b i t E N=P2^0;s b i t R W=P2^1;s b i t R S=P2^2;s b i t C S1=P2^3;s b i t C S2=P2^4;s b i t B U S Y=P0^0;v o i d d e l a y(u n s i g n e d c h a r a);u n s i g n e d c h a r c o d e b a n[16][16]={{0x00,0x00,0x00,0x f0,0x90,0x90,0x90,0x f e,0x90,0x90,0x90,0x f0, 0x00,0x00,0x00,0x00},{0x00,0x00,0x00,0x07,0x04,0x04,0x04,0x3f,0x24,0x24,0x24,0x27, 0x20,0x38,0x00,0x00},//电{0x00,0x00,0x00,0x00,0x8c,0x88,0x88,0x88,0x88,0x c8,0x a8,0x98, 0x00,0x00,0x00,0x00},{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x21,0x7f,0x00,0x00,0x00, 0x00,0x00,0x00,0x00},//子{0x00,0x00,0x00,0x00,0x10,0x10,0x30,0x54,0x9c,0x90,0x50,0x00, 0x30,0x10,0x00,0x00},{0x00,0x40,0x30,0x0c,0x03,0x01,0x01,0x01,0x01,0x01,0x01,0x01, 0x01,0x00,0x00,0x00},//产{0x00,0x00,0x00,0x00,0x7c,0x44,0x44,0x44,0x44,0x44,0x44,0x7c, 0x00,0x00,0x00,0x00},{0x00,0x00,0x3f,0x21,0x21,0x21,0x3f,0x00,0x00,0x3f,0x21,0x21, 0x21,0x3f,0x00,0x00},//品{0x00,0x00,0x00,0x00,0x0c,0x08,0x08,0x08,0x f8,0x08,0x08,0x08, 0x08,0x00,0x00,0x00},{0x00,0x00,0x00,0x20,0x20,0x20,0x20,0x20,0x3f,0x20,0x20,0x20, 0x20,0x30,0x00,0x00},//工{0x00,0x90,0x90,0x88,0x f8,0x84,0x86,0x00,0x7c,0x44,0x44,0x44, 0x44,0x7c,0x00,0x00},{0x40,0x30,0x0c,0x02,0x7f,0x02,0x0c,0x10,0x49,0x49,0x49,0x7f, 0x49,0x49,0x00,0x00},//程{0x00,0x10,0x10,0x10,0x f c,0x90,0x10,0x00,0x d0,0x50,0x50,0x7e, 0x50,0x d0,0x50,0x00},{0x04,0x08,0x04,0x22,0x7f,0x00,0x40,0x20,0x10,0x09,0x06,0x06, 0x09,0x10,0x20,0x40},//技{0x00,0x00,0x10,0x10,0x10,0x d0,0x10,0x f e,0x10,0x50,0x94,0x1c, 0x10,0x00,0x00,0x00},{0x00,0x60,0x18,0x06,0x01,0x00,0x00,0x7f,0x00,0x00,0x00,0x03, 0x04,0x18,0x60,0x00},//术};u n s i g n e d c h a r c o d e q r s[6][16]={{0x00,0x00,0x b c,0x e0,0x a0,0x a0,0x e0,0x a0,0x3f,0x a0,0x60,0x20, 0x20,0x3c,0x00,0x00},{0x00,0x00,0x00,0x3f,0x24,0x24,0x3f,0x22,0x11,0x09,0x05,0x07, 0x09,0x13,0x20,0x00},//嵌{0x00,0x00,0x00,0x00,0x02,0x04,0x c8,0x30,0x20,0x40,0x80,0x00, 0x00,0x00,0x00,0x00},{0x00,0x40,0x20,0x18,0x06,0x01,0x00,0x00,0x00,0x00,0x00,0x03, 0x06,0x0c,0x30,0x00},//入--{0x00,0x00,0x00,0x20,0x a0,0x a0,0x a0,0x a0,0x a2,0x a4,0x38,0x e 0,0x24,0x2c,0x00,0x00},{0x00,0x00,0x00,0x00,0x10,0x10,0x10,0x0f,0x09,0x04,0x04,0x00, 0x07,0x18,0x20,0x00},//式};c h e c k b u s y(){E N=1;R W=1;R S=0;L C D=0X F F;i f(B U S Y);}w r i t e c o d e(u n s i g n e d c h a r d a t)//写命令{c h e c k b u s y();E N=1;R W=0;R S=0;L C D=d a t;E N=1;E N=0;}w r i t e d a t a(u n s i g n e d c h a r d a t)//写数据{c h e c k b u s y();E N=1;R W=0;R S=1;L C D=d a t;E N=1;E N=0;}v o i d d i s p l a y h a n z i(u n s i g n e d c h a r p a g e,u n s i g n e d c h a r l i n e a d d r e s s,i n t n,u n s i g n e d c h a r t a b l e[][16]){u n s i g n e d c h a r t e m p[32];i f(l i n e a d d r e s s<0X80){C S1=1;C S2=0;}//l e f tf o r(j=0;j<n;j++){i f(l i n e a d d r e s s>=0X80){C S1=0;//r i g h tC S2=1;l i n e a d d r e s s=l i n e a d d r e s s-0X40;}////////////////////////////////////////f o r(k=0;k<16;k++){t e m p[k]=t a b l e[j][k];}j+=1;f o r(k=0;k<16;k++){t e m p[16+k]=t a b l e[j][k];}//一个字：占两个字符，32个数据（t e m p[32])///////////////////////////////////////w r i t e c o d e(p a g e);w r i t e c o d e(l i n e a d d r e s s);f o r(i=0;i<16;i++){w r i t e d a t a(t e m p[i]);}w r i t e c o d e(p a g e+1);w r i t e c o d e(l i n e a d d r e s s);f o r(i=16;i<32;i++){w r i t e d a t a(t e m p[i]);}//写一个字：每页16个数据////////////////////////////////////////////////l i n e a d d r e s s+=16;d e l a y(200);}}v o i d c l e a r(){u n s i g n e d c h a r b=0x40,c,d;f o r(c=0;c<4;c++)f o r(a=0;a<8;a++){s w i t c h(c){c a s e0:d=0x b8;b r e a k;c a s e1:d=0x b a;b r e a k;c a s e2:d=0x b c;b r e a k;d e f a u l t:d=0x b e;}d i s p l a y h a n z i(d,b,2,&l i n);b+=0x10;}b=0x40;}}v o i d l c d i n t i(){w r i t e c o d e(0X3f);//显示开关关w r i t e c o d e(0X C0);//修改显示起始行w r i t e c o d e(0X B8);//修改页地址，x地址w r i t e c o d e(0X40);//修改列地址，y地址}v o i d d e l a y(u n s i g n e d c h a r a){u n s i g n e d c h a r i,j;f o r(i=0;i<a;i++)f o r(j=0;j<200;j++);}m a i n(){l c d i n t i();c l e a r();w h i l e(1){d i s p l a y h a n z i(0X B8,0X40,12,&x x);d i s p l a y h a n z i(0X B a,0X40,16,&b a n);d i s p l a y h a n z i(0X B c,0X60,6,&z j y);d i s p l a y h a n z i(0X B e,0X60,6,&q r s);d e l a y(200);c l e a r();d i s p l a y h a n z i(0X B8,0X40,12,&x x);d i s p l a y h a n z i(0X B a,0X40,16,&b a n);d i s p l a y h a n z i(0X B c,0X60,4,&s g);d i s p l a y h a n z i(0X B e,0X60,6,&q r s);d e l a y(200);c l e a r();d i s p l a y h a n z i(0X B8,0X40,12,&x x);d i s p l a y h a n z i(0X B a,0X40,16,&b a n);d i s p l a y h a n z i(0X B c,0X60,6,&q r s);d i s p l a y h a n z i(0X B e,0X60,8,&j q y k);d e l a y(200);d e l a y(200);d e l a y(200);d e l a y(200);d e l a y(200);d e l a y(200);d e l a y(200);d e l a y(200);c l e a r();}}汇编源代码：O R G0100HE N B I T 0A0H;s b i t E N=P2^0; RW B I T 0A1H;s b i t RW=P2^1; R S B I T0A2H;s b i t R S=P2^2;C S1B I T 0A3H;s b i t C S1=P2^3;C S2B I T 0A4HB U S B I T 80HS TA RT:C L R C S1C L R C S2C A L L I N I TC A L L C L E A RC A L L H A N Z IS J M P $W R I T E D ATA:;入口参数R1P U S H P S WP U S H A C CS E T B E NC L R RWS E T B R SN O PM O V P0,R1N O PS E T B E NN O PN O PC L R E NP O P A C CP O P P S WR E TW R I T E C O D E:;入口参数R2P U S H P S WP U S H A C CS E T B E NC L R R SN O PM O V P0,R2N O PS E T B E NN O PN O PC L R E NP O P A C CP O P P S WR E TD E LAY:;入口参数R2 P U S H P S WP U S H A C CM O V R1,0F F HA2:D E C R2A1:D E C R1D J N Z R1,A1D J N Z R2,A2P O P A C CP O P P S WR E TI N I T:P U S H P S WP U S H A C CM O V R2,0C0HC A L L W R I T E C OD EM O V R2,3F HC A L L W R I T E C OD EM O V R2,0B B HC A L L W R I T E C OD EM O V R2,50HC A L L W R I T E C OD EP O P A C CP O P P S WR E TP U S H P S WP U S H A C CC L R C S1C L R C S2M O V R2,0B8HB2:M O V 31H,R2P U S H31HC A L L W R I T E C OD EM O V R2,40HC A L L W R I T E C ODE B1:M O V R1,#00H C A L L W R I T E D ATA I N C R2C J N E R2,#80H,B1P O P 31HI N C31HM O V R2,31HC J N E R2,#0B E H,B2P O P A C CP O P P S WR E TH A N Z I:P U S H P S WP U S H A C CC A L L I N I TA N L A,#00HM O V D P T R,#D ATB3:M O V C A,@A+D P T R M O V R1,AC A L L W R I T ED ATA I N C R2I N C AC J N E R2,#50H,B3M O V R2,0B9HC A L L W R I T E C ODE M O V R2,40HC A L L W R I T E C OD EB4:M O V C A,@A+D P T RM O V R1,AC A L L W R I T ED ATAI N C R2I N C AC J N E R2,#50H,B4P O P A C CP O P P S WR E TD AT:D B0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0 x01,0x01,0x01D B0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0x01,0 x01,0x01,0x01E N DZ N414组成的A M收音机电路图便携式收音机用集成电路Z N414。
晶锐 ( Fabia ) 轿车_09_单碟 CD 收音机电路图
A64 A72 A73 A75
A75 黄 0.35 绿 0.35 棕 0.35 灰 0.35 黑 0.35 A58
T4ap/ T4ap/ T4ap/ T4ap/
2 a A64 A72 A64 A72 3 4 1
音频 输入接口
棕 0.5 A73 黑 2.5 610
15
16
17
18
19
20
21
22
23
24
蓝 1.0
棕/ 蓝 1.0
T28/
22 棕/蓝 1.0 T4g/3
T28/21
蓝 1.0
T28a/ T28a/22
21 红 1.0 T4h/1 棕/红 1.0
T2L/1 T2L/2
黑/红 黑
T2m/
2 黑
T2m/1
黑/红
R21
T4g/1
R20
R23
T4h/3
R22
29
30
31
上海晶锐 ( Fabia ) 轿车 单碟 CD 收音机电路图
SA1
单碟 CD 收音机电路图
编号. 9/1
SA2 SA3
SA4 SA5
SA6 S1
S2 S3
S4 S5
S6
说明 信息 继电器位置分配和保险丝位置分配 多脚插头连接 控制单元和继电器 接地点 => 注意在一览中的安装位置！
CH97-1576
25
26
27
28
551-009031008
2008.10
上海晶锐 ( Fabia ) 轿车
单碟 CD 收音机电路图
编号. 9/4
收音机、高音喇叭、低音喇叭、天线、天线 放大器
J519
收音机电路图总原理图及各部分功能
熟悉电路原理
在检修前，应熟悉收音机的电路原理 和信号流程，以便快速准确地定位故 障部位。
有序检修
按照从简单到复杂、从外部到内部的 顺序进行检修，避免盲目拆卸和乱调 乱试。
善于总结和积累经验
在检修过程中，应善于总结和积累经 验，不断提高自己的维修技能水平。
06 收音机电路图的应用与发 展
收音机电路图的应用领域与前景
收音机电路图的创新与应用拓展
创新技术
采用先进的信号处理技术、噪声抑制技术等 ，提高收音机电路图的接收性能和音质表现 。
应用拓展
将收音机电路图应用于更多领域，如教育、医疗、 农业等，为特定行业提供定制化的音频接收解决方 案。
跨界融合
将收音机电路图与其他技术相结合，如语音 识别、人工智能等，开发出具有更高附加值 的产品和服务。
1 2
消费电子
收音机电路图在消费电子领域应用广泛，如便携 式收音机、车载收音机等，为用户提供音频娱乐 和信息接收功能。
通信系统
在通信系统中，收音机电路图用于接收无线电信 号，实现语音、数据等信息的传输和接收。
3
物联网Байду номын сангаас智能家居
收音机电路图在物联网和智能家居领域也有应用， 如智能音箱、无线传感器网络节点等，实现远程 控制和数据传输。
是收音机工程领域的重要技术资 料。
便于理解
通过电路图，技术人员可以更加直 观地了解收音机的内部结构和工作 原理，从而更好地进行故障排查和 维修。
标准化管理
收音机电路图遵循一定的国际或行 业标准，有助于实现收音机产品的 标准化管理和质量控制。
收音机电路图的基本组成
01
02
03
元件符号
表示收音机中使用的各种 电子元器件，如电阻、电 容、电感、晶体管等。
上海大众新明锐 ( Octavia ) 轿车_22_RCD 510 MP3 收音机电路图
R16
T2n/1
T2o/2
29
30
31
32
33
34
35
36
37
38
39
40
41
42
1ZD-022040310
2010.03
上海大众新明锐 ( Octavia ) 轿车
RCD 510 MP3 收音机电路图
编号. 22/5
收音机、天线放大器、收音机 / 电话天线
J 519
J519 R R45 R51 T1e T1f T1g T3ag
SB 24
F24
F15
CH97-1202
2010.03
上海大众新明锐 ( Octavia ) 轿车
RCD 510 MP3 收音机电路图
收音机、蓄电池
编号. 22/2
J 519
A J519 J533 R SB8
蓄电池 BCM 车身控制单元，在仪表板左侧下方 数据总线诊断接口，在加速踏板上方空调器支架左侧 收音机，在仪表板中部 保险丝 8，15 安培，收音机、收音机和导航系统的带 显示单元的控制单元保险丝，在发动机舱内左侧电控 箱顶面保险丝架上 16 针插头，( 1-8 针棕色，9-16 针黑色 )，收音机和 导航系统的带显示单元的控制单元插头 20 针插头，蓝色，数据总线诊断接口插头 40 针插头，黑色，在发动机舱内左侧电控箱上 接地点，蓄电池-车身，在左前悬挂处车身上 接地连接线 ( 31 )，在仪表板线束内 正极螺栓连接点 ( 30 )，在发动机舱内左侧电控箱 前面主保险丝支架上 接地点，在换档杆前方中央通道上 正极连接线 ( 30a )，在仪表板线束中 连接线 ( 信息娱乐系统 CAN 总线，高位 )，在仪表 板线束中 连接线 ( 信息娱乐系统 CAN 总线，低位 )，在仪表 板线束中 用于装备手动变速箱车型 用于装备 6 档自动变速箱标识字母 HTQ 的车型 用于装备七档直接换档变速箱 ( DSG ) 标识字母 MGL 的车型
FM发射电路图
FM发射器电路——全集本电路图所用到的元器件：BBC109C电路如图所示。
它包括红外传感头、电子开关、音响发声电路、无线FM电路等。
将它安装在银行、密室或库房等需要监护的场所，用于晚上代替人员值守，当有人潜入作案时，电路将自动发出调频(FM)无线报警信号，附近(500m)的值班人员从FM收音机中可收到“呜呜……”作响的报警信号．从而采取积极的防范措施。
高频发射管D40揭密最早的关于"D40"文章从电路明显可以看出电路还较简易，不够完善，但这篇文章的历史意义要远远大于他的实际制作意义，我想也是这篇文章给了业余调频发烧友一个美丽的梦。
晓吴：这是一篇刊登在《家电维修》1992年第7期上的文章，名叫《超远程无线话筒》，作者是李栋鑫，说是能在开阔地最远可以发射1.5kM。
我看到这篇文章是在95年还是96年的时候，当时我真的对这管子是日思夜想，千方百计的想买到这个神奇的管子，但几年后我终于明白了些什么…………D40 这个管子最早初现在1992年《家用电器》刊登的一篇《超远程调频无线话筒》文章提到的，文章发表后，无线电爱好者无不为它神往，但确苦于没D40的参数，无法制做，正在吊足所有人胃口时，巧在这时，半年后又一篇《超远程调频无线话筒》一文答读者见刊，声称D40为特殊新型产品，并提供了该管的性能指标：D40 管是台湾敏通公司的产品，进口时型号已被抹去，电气参数BVCE0>9V、ft>280MHz、PCM:1W、ICM:150mA、β>120，声称据他们了解国内市场目前是不可能有买或替代品，只有他们有货可供，12.5元/只(相当与一只2SC1971的价)。
几年来，圈内又相继出现了所谓发射距离更远的D50的精品发射管，一时间电子报刊与网上有供D40、D50的信息漫天飞，，无意例外他们的价格都高的离谱，甚至我还看到了声称可以发射5公里的发射管D60的广告，我的天那！但是到你经过千方百计真的把那些所谓的D系列弄到手时，你却发现并不像传说的那样好使，为什么哪？当你仔细观察这些D管是它们不是被打磨掉了原有型号就是又被重新印是了D40、D50的字样，没见有人买到过真正用激光印有D40的管子。
51单片机+TEA5767+数码管的FM收音机制作电路图+程序
51单片机+TEA5767+数码管的FM收音机制作电路图+程序展开全文现在网上很多网友都在做和TEA5767有关的东东，今天找到个MP4的尸体，屏碎了，打开一看刚好有能用的TEA5767，验证了一下这个东西的实用性，用手上刚好有的51单片机开发板和lm386，为这个集成模块搭建了一个测试平台，下面是试验图片，如果在西安的朋友，肯定知道我手的那个电台了，哈哈！图片一：这个图可以看到整体结构了，其实硬件电路很简单，看看pdf文档完全可以搭建出来，单片机实验板是以前开发的商品。
图片二：这一部分是主要部分了，中间上面那个就是拆下来的TEA5767，它右边是LM386，做功率放大的，下面的扬声器是从一个笔记本里边拆下来的（太败家了，衰！）。
下面的程序可以直接运行了，绝对没问题的，这个也是参考了几个网站的程序，做了些修改，可以手动自动调台了，手动调台有问题，算法好像不对，但是出来的频率问题不大，自动搜索的结果是正确的，我要提醒大家一点，自动搜台的效果和接受强度，也就是天线，有很大的关系，我的天线是一截不到15mm的软导线，good luck！1./*********************************************************** ****************************************2.TEA5767采用I2C接口控制,单片机用AT89S52.晶振11.0592Mhz。
采用四位LED显示。
3.TEA5767采用I2C接口控制.TEA5767读写数据都是5个字节,其中PLL参数14位. Fosc =11.0592Mhz.4.************************************************************ ****************************************/5.#include "regx52.h"6.#include "intrins.h"7./*********************************************************** ************************/8.#define max_freq 108000 //108Mhz9.#define min_freq 87500 //87.5Mhz10.#define max_pll 0x339b //108MHz时的pll.11.#define min_pll 0x299d //87.5MHz时的pll.12.#define Add_Freq 113.#define Dec_Freq 014.#define REFERENCE_FREQ 32.76815.#define ATIIcxxDriverAddressW 0xC016.#define ATIIcxxDriverAddressR 0xC117.#define _Nop()_nop_(),_nop_(),_nop_(),_nop_(),_nop_() /*定义空指令*/18.#define LED P019.void Initialization(void);20.void Get_Pll(void);21.void Get_Frequency(void);22.void Search(unsigned char mode);23.void Auto_Search(unsigned char mode);24.unsigned char GetKey();25.void Delay(unsigned char Time);26.void Led_Display(unsigned long i);27.void DelayD(unsigned char Time);28.unsigned char GetKey();29.void Delay(unsigned char Time);30.void ATIICxx_PWrite(unsigned char *McuAddress,unsigned char count);31.void ATIICxx_PRead(unsigned char *McuAddress,unsigned char count);32.void I2C_Send_Byte(unsigned char sendbyte);33.unsigned char I2C_Receive_Byte(void);34.void I2C_Start(void);35.void I2C_Stop(void);36.void I2C_Ack(void);37.void I2C_Noack(void);38.39./******************************************************** *************/40./* IIC读写程序芯片型号*/41.sbit I2C_SCK=P3^0; /*实时时钟时钟线引脚 */42.sbit I2C_SDA=P3^1; /*实时时钟数据线引脚 */43.sbit k1=P1^7;44.sbit k2=P1^6;45.sbit k3=P1^5;46.sbit k4=P1^4;47./******************************************************** *************/48./******************************************************** ****************/49.sbit ge=P2^3;50.sbit shi=P2^2;51.sbit bai=P2^1;52.sbit qan=P2^0;53.unsigned char tab[]={ 0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};//共阳54.//0, 1, 2 3 4 5 6 7 8 955./******************************************************** ****************/56.unsigned char radio_write_data[5]={0x2d,0x56,0x20,0x11,0x00}; //初始化写入TEA5767的数据(FM89.8Mhz)57.unsigned char radio_read_data[5];58.unsigned int Pll_Data;59.unsigned long Frequency_Data;60./******************************************************** ***************************/61.void Initialization(void)62.{63.TMOD = 0x11;64.TH0 = 0x5d;65.TL0 = 0x3d;66.TR0 = 0; //25ms67.TH1 = 0x5d;68.TL1 = 0x3d;69.TR1 = 0; //25ms70.T2CON = 0x30;71.T2MOD = 0x00;72.RCAP2H = 0xFE;73.TH2 = RCAP2H;74.RCAP2L = 0xFB;75.TL2 = RCAP2L;76.TR2 = 0; //2400bps77.PCON = 0x00;78.SCON = 0xD0;79.IP = 0x14;80.EX0 = 1;81.IT0 = 1;82.ET0 = 1;83.EX1 = 1;84.IT1 = 1;85.ES = 0;86.EA = 0;87.}88.89./******************************************************** ***************************/90.//读TEA5767状态,并转换成频率91.void Radio_Read(void)92.{93.unsigned char temp_l,temp_h;94.Pll_Data = 0;95.96.ATIICxx_PRead(&radio_read_data[0],5);97.98.temp_l = radio_read_data[1];99.temp_h = radio_read_data[0];100.temp_h &= 0x3f;101.Pll_Data = temp_h*256+temp_l;102.Get_Frequency();103.}104.105./******************************************************** ***************************/106.//由PLL计算频率107.void Get_Frequency(void)108.{109.unsigned char hlsi;110.unsigned int npll = 0;111.112.npll = Pll_Data;113.hlsi = radio_read_data[2]&0x10;114.if (hlsi)115.Frequency_Data = (unsigned long)((float)(npll)*(float)REFERENCE_FREQ*(float)0.25-225); //频率单位:KHz116.else117.Frequency_Data = (unsigned long)((float)(npll)*(float)REFERENCE_FREQ*(float)0.25+225); //频率单位:KHz118.}119.120./******************************************************** ***************************/121.//由频率计算PLL122.void Get_Pll(void)123.{124.unsigned char hlsi;125.126.hlsi = radio_read_data[2]&0x10;127.if (hlsi)128.Pll_Data = (unsigned int)((float)((Frequency_Data+225)*4)/(float)REFERENCE_FREQ); //频率单位:k129.else130.Pll_Data = (unsigned int)((float)((Frequency_Data-225)*4)/(float)REFERENCE_FREQ); //频率单位:k131.}132.133./******************************************************** ***************************/134.//手动设置频率,mode=1,+0.1MHz; mode="0:-0".1MHz ,不用考虑TEA5767用于搜台的相关位:SM,SUD135.void Search(unsigned char mode)136.{137.Radio_Read();138.139.if(mode)140.{141.Frequency_Data += 100;142.if(Frequency_Data > max_freq)143.Frequency_Data = min_freq;144.}145.else146.{147.Frequency_Data -= 100;148.if(Frequency_Data < min_freq)149.Frequency_Data = max_freq;150.}151.152.Get_Pll();153.radio_write_data[0] = Pll_Data/256;154.radio_write_data[1] = Pll_Data%256;155.radio_write_data[2] = 0x41;156.radio_write_data[3] = 0x11;157.radio_write_data[4] = 0x40;158.ATIICxx_PWrite(&radio_write_data[0],5);159.}160.161./******************************************************** ***************************/162.//自动搜台,mode=1,频率增加搜台; mode="0:频率减小搜台".163.void Auto_Search(unsigned char mode)164.{165.Radio_Read();166.Get_Pll();167.if(mode)168.{169.radio_write_data[2] = 0xb1;170.if(Pll_Data > max_pll)171.{172.Pll_Data = min_pll;173.}174.}175.else176.{177.radio_write_data[2] = 0x41;178.if(Pll_Data < min_pll)179.{180.Pll_Data = max_pll;181.}182.}183.184.radio_write_data[0] = Pll_Data/256+0x40;185.radio_write_data[1] = Pll_Data%256;186.radio_write_data[3] = 0x11;187.radio_write_data[4] = 0x40;188.ATIICxx_PWrite(&radio_write_data[0],5);189.Radio_Read();190.while(!(radio_read_data[0]&0x80)) //RF电台就绪标志191.{192.Radio_Read();193.}194.}195.196./******************************************************** ***************************/197.void main(void)198.{199.//0x2d,0x56,0x20,0x11,0x00200.unsigned long temp;201.Initialization();202.radio_write_data[0] =0x2A;203.radio_write_data[1] =0xB6;204.radio_write_data[2] =0x41;205.radio_write_data[3] =0x11;206.radio_write_data[4] =0x40;207.ATIICxx_PWrite(&radio_write_data[0],5);//初始化TEA5767(89.8Mhz)208.Frequency_Data = 89800;209.210.while(1)211.{ temp= Frequency_Data;212.Led_Display(Frequency_Data);213.214.if( k1 == 0)215.{ DelayD(2);216.while(k1 == 0);//等待键松开217.Search(Add_Freq);218.}219.if( k2 == 0)220.{ DelayD(2);221.while(k2 == 0);//等待键松开222.Search(Dec_Freq);223.}224.if( k3 == 0)225.{ DelayD(2);226.while(k3 == 0);//等待键松开227.Auto_Search(Add_Freq);228.}229.if( k4 == 0)230.{ DelayD(2);231.while(k4 == 0);//等待键松开232.Auto_Search(Dec_Freq);233.}234.235.}236.}237.238./******************************************************** *************/239.struct bytedata_2240.{241.unsigned char ByteH;242.unsigned char ByteL;243.};244.245.union int2byte246.{247.unsigned int IntData;248.struct bytedata_2 ByteData;249.};250./******************************************************** *************/251.//启动I2C总线,退出时SCL为低252.void I2C_Start(void)253.{254.I2C_SDA=1; /*发送起始条件的数据信号*/255._Nop();256.I2C_SCK=1;257._Nop();_Nop();_Nop();_Nop();_Nop();/*起始条件建立时间大于4.7us,延时*/258.I2C_SDA=0; /*发送起始信号*/259._Nop();_Nop();_Nop();_Nop();_Nop(); /* 起始条件锁定时间大于4μs*/260.I2C_SCK=0; /*钳住I2C总线，准备发送或接收数据 */261._Nop();_Nop();_Nop();_Nop();_Nop();/*起始条件建立时间大于4.7us,延时*/262.}263.//*停止I2C总线264.void I2C_Stop(void)265.{266.I2C_SCK=0;267.I2C_SDA=0; /*发送结束条件的数据信号*/268._Nop(); /*发送结束条件的时钟信号*/269.I2C_SCK=1; /*结束条件建立时间大于4μs*/270._Nop();_Nop();_Nop();_Nop();_Nop();271.I2C_SDA=1; /*发送I2C总线结束信号*/272.}273.//MCU等待应答位(返回0表示应答)274.bit I2C_WaitAck(void)275.{276.unsigned char ucErrTime = 200; //因故障接收方无ACK，超时值。
一款用CXA1191制作的收音机-电子电路网
一款用CXA1191制作的收音机李焱雅本人经查阅CXA1191的有关资料，再结合自己的有关经验，设计并制作出了一款用CXA1191制作的调频收音机（CXA1191本为索尼公司90年代开发的一块调频调幅专用集成电路，考虑调幅收音机音色不太理想，所以只选用其调频电路）。
经细心调试后达到了不错的效果！有兴趣的朋友不妨一试！CXA1191的管脚功能及内部框图如下：，）。
整机原理图如下：如上图所示的收音机的电路中，这部分电路有四个LC调谐回路，带箭头用虚线连在一起的四联可变电容器C l-1a、2a、3a、4a，其中1a、2a分别是调幅和调频波段的输入回路(选台回路)，3a、4a属于其本机振荡回路。
C1-1b、2b、3b、4b是与它们分别适配的微调电容，用作统调。
与C l-1a并联的电感L1为AM(调幅)波段的线圈(绕在中波无线磁棒上)，C1-2a、L2组成调频末级高放的负载选台回路。
与C1-3a、4a并联的L3、L4为振荡电感，与L4并联的电容C4为垫整电容，以改善低频端的跟踪。
S1是波段开关，与集成电路内部的电子开关配合完成波段转换。
以上元件与集成电路(IC)内部有关电路一起构成调谐和本机振荡电路，变频功能由IC内部完成。
CXAll91M／CXAll91P内部还设有调谐高放电路，目的是提高灵敏度。
IC内部变频电路送出的中频信号从“14”脚接线端输出，10.7MHz的调频中频信号经三端陶瓷滤波器CF2选出送IC的“17”脚接线端，465kHz的调幅中频经T1中周选出送IC的“16”脚接线端。
中频信号进入IC内部进行放大并检波。
鉴频(调频检波)和调幅检波电路都在IC内部，检波电路的滤波电容因无法集成到IC内部而外接。
C16是检波电路中滤除中频载波的滤波电容，IC的“23-24”脚接线端之间的C15是检波信号经滤波耦合到音频输入端的耦合电容，“2”脚接线端外接的T2是FM鉴频中周。
解调后得到的音频信号经低频放大和功率放大电路放大后送到扬声器或加到耳机，完成电声转换。
简易三管收音机
半可调电容
把这两个半可调电容的容量旋至最小位置。L1、L2 是绕在
磁棒上面的调谐线圈。磁棒的粗细长短均可，这里采用 必片
50mm 长的篇型磁棒。先在磁棒上卷上两层牛皮纸做绝缘，
须接 把地
然后用0.21mm 漆包线绕制，L1 绕 100 匝。L2 绕 10 匝 ， 动
两个线圈相距 2mm 为宜。线圈共有四个线头，它们的接
的是动片，两侧是定片，用中间和两侧任意一个焊片均可。为了和本文提供的印制电路板配
套，建议采用体积较小的 CBM223 小型双连，这种双连不等容，应采用容量大（约为 185P）
的一联。这种双连内部大多并有两个容量很小的半可调电容，这是制作超外差收音机统调用
的，在本文介绍的简易收音机中不起作用，在使用之前应
全部元器件组装在如图 ⑧所示的印制电路板上，印制电路板的实际尺寸为 58mm× 32mm，为了方便拓印，图中的比例为 1：1。
要先将绕制好的磁棒线圈用磁棒支架固定在电路板上。磁棒支架可用软橡胶或塑料自
制，具体尺寸如图⑨。将磁棒的一端插入磁棒支架，再把支架的底座插入印制电路板上的方 孔，然后将支架扭转 90 度，就会固定住。
C1 270 L1
C2 3300
L2
W1 200K
R1 50K
L3 2.5mH
T1
C3
10n
W2 200K
耳机插口
R2 100K
R3 2.2K
T3
T2
K EJ25Ω
E 3V
图①
所有元器件的数据如图①所标。T1、T2 采用任何型号的小功率 NPN 型硅管，如 3DG4、 3DG6、3DG201 以及国外型号 9013、9014、9018 等，T3 可采用任何型号的 PNP 型低频小功 率管，如锗管 3AX21，3AX22，3AX31 等，若有硅管 9015 也可使用。C1 可用 270P 或 185P 的双连可变电容替代，用其中的一联即可。双连可变电容如图②所示，它有三个焊片，中间
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图3—30是简易收音机的电路图。
图3—30 简易收音机电路
L和C1组成调谐电路。
改变可变电容器C1的容量，可选择到需要接收的电台信号。
将选出的信号直接输入到集成电路7642的输入端第2脚。
由7642对信号进行多级高频放大并检波后，由输出端第1脚输出音频信号，经三极管V1V2放大后，送至耳机放音。
这个电路元件少、装调容易而且接收效果较好。
二、元件规格和检测方法
（一）ＬＣ调谐回路
Ｌ是磁棒线圈。
磁棒采用长55mm的扁型中波磁棒。
用Ø0.07×7多股纱包线绕制，共82圈。
线圈的两端用胶纸带固定。
如图3—31。
C1采用270P小型单联可变电容器，检测方法见表3—12。
图3—31 磁棒线圈和7642集成电路
表3—12 元件检测
名称检测方法
可变电容器
用R×1K档测试，旋转转柄，万用表指针应始终指无限大。
若有摆动说明电
容器内部碰片，不能使用
耳塞机
用R×1档测试，表笔碰触耳机插头时，耳机中应发出“喀喀”声
（二）集成电路7642外形跟晶体管9014相似。
如图3-31。
可用万用表R×1K档测输入端第2脚之间电阻，
正向电阻约为1千欧，反向电阻接近无限大。
（三）晶体管V1 V2采用9014，放大倍数大些较好。
（四）电阻器均采用1/8W碳膜电阻器。
R4待调试后确定。
（五）电容器均采用小型瓷片电容器。
C4为电解电容器。
（六）耳塞机采用8欧耳塞机。
其测试方法见表3-12。
耳机插孔采用Ø2.5毫米插孔，并按图3-32进行改造。
改造后的插孔兼做电源开关。
插头插入后触点分离改为插头插入后触点接触
图3-32 插孔的改造
（七）电源采用1节1.5伏电池。
三、焊接电路
（一）简易收音机印刷电路板可参考图3-33。
将各元件引脚镀锡后插入电路板。
各引脚可尽量留短些。
图3-33 印刷电路板
（二）焊接。
先焊电阻、电容，再焊晶体管和集成电路。
（三）将磁棒用塑料绳固定在印刷板对应位置上。
用小刀将线圈两端纱包线外皮刮去，并细心地将7根细导线漆皮刮去，并拧在一起后镀锡。
（注意不可将细导线中的几根弄断）。
然后焊接在印刷电路板上。
（四）将改造后的耳机插孔用3根软导线焊在印刷电路板上。
并用铜片制成电池卡，装在印刷板上电池的两极位置上，以便卡住电池。
四、电路的调试
（一）首先检查元器件焊接情况。
各焊点应小而圆。
将虚焊和假焊的焊点重新焊好。
并注意将电路板相邻铜箔间、焊点间清除干净，防止短路。
（二）用万用表欧姆档R×lk档测量电路板上电池正负两卡间电阻（应在插孔中插入耳机）大约为5－6千欧。
若电阻为零或接近零，说明电路板上有短路或其它问题，应继续检查电路板和焊接情况。
若电阻为无限大，应检查耳机插孔改造情况。
（三）用100千欧电位器串接100千欧电阻后，接入位置。
接通电源。
旋转电位器，使晶体管V2基极对电源负极间电压为0.85伏。
（用万用表监测）这时电位器和100千欧固定电阻器的总阻值（可将电位器和电阻器从电路中拆下后，用万用表欧姆档测量）即为R4的值。
用同阻值固定电阻器焊在Ｒ4位置。
（四）旋转可变电容器，应能收到中波段535千赫至1605千赫内的电台广播。
若电容器全部旋入时，仍收不到535千赫附近电台，应将磁棒线圈增加几圈。
若电容器全部旋时出时，不能收到1605千赫附近电台，应将磁棒线圈减少几圈。
（五）将测试好的印刷电路板装入机亮。
机壳可按印刷电路板的实际尽寸，用有机玻璃板粘制。
若本制作采用市售套件。
应按说明书安装。
