风管规格尺寸表标准一、风管尺寸在通风、空调系统中,风管的尺寸是至关重要的。

根据不同的系统需求和使用场合,风管的尺寸也有所不同。

以下是一些常见的风管尺寸:1. 圆形风管:直径为DN100、DN150、DN200、DN250、DN300等。

2. 矩形风管:长×宽为200mm×200mm、250mm×250mm、300mm ×300mm、400mm×400mm等。

3. 扁形风管:长×宽为200mm×100mm、250mm×150mm等。

二、风管厚度风管的厚度也是根据系统的压力和风量需求而定的。

以下是一些常见的风管厚度:1. 圆形风管:厚度为0.5mm、1.0mm、1.2mm、1.5mm等。

2. 矩形风管:厚度为0.5mm、1.0mm、1.2mm等。

3. 扁形风管:厚度为1.0mm、1.2mm等。

三、风管连接方式风管的连接方式通常有咬口连接、焊接和法兰连接三种。

其中,咬口连接主要用于圆形风管,焊接主要用于矩形风管,法兰连接则适用于各种形状的风管。

四、风管材料风管的材料也是多种多样的,以下是一些常见的风管材料:1. 镀锌钢板:具有防腐、防锈、防火等优点,适用于一般通风2. 不锈钢板:具有防腐、防锈等优点,适用于高洁净度场合。

3. 铝板:质量轻、易加工,适用于室外系统和空调系统。

4. PVC板:价格低廉、易加工,适用于简易通风系统。

五、风管压力等级风管的压力等级是根据系统的压力需求而定的,以下是一些常见的风管压力等级:1. 低压风管:适用于压力小于5kPa的系统中。

2. 中压风管:适用于压力5kPa至10kPa的系统中。

3. 高压风管:适用于压力大于10kPa的系统中。

六、风管法兰形式风管的法兰形式主要有平插法兰和翻边法兰两种。

平插法兰主要用于圆形风管,翻边法兰则适用于矩形和扁形风管。

此外,根据压力等级的不同,法兰的厚度和尺寸也有所不同。

风管制作规范 (1)

风管制作规范 (1)

风管制作规范一、所有风管及其配件的制作、安装必须符合《通风与空调工程施工质量验收规范》(GB50243-2002)、及国家建材和质量保证体系并应满足消防部门的检测要求。

二、镀锌风管的种类:根据法兰的不同分为:共板法兰、角铁法兰、插条式法兰、德国法兰等。

根据公司设备特点,加工优势就是共板法兰。

下表确定:镀锌钢板风管板材厚度1.风管与配件的咬口应紧密,宽度应一致,圆弧应均匀,两端面平齐,风管无明显的扭曲与翅角,表面应平整,凹凸不大于10mm;2.风管边长(直径)小于或等于300mm时,边长(直径)的允许偏差为±2mm;风管边长(直径)大于300mm时,边长(直径)的允许偏差为±3mm;3.管口应平整,其平面度的允许偏差为2mm;矩形风管两条对角线长度之差不应大于3mm;4.风管与法兰采用铆接连接时,铆接应牢固、不应有脱铆和漏铆现象;翻边应平整、紧贴法兰,其宽度应一致;咬缝与四角处不应有开裂与孔洞。

5.风管内外表面不应有严重的划痕;6.风管板材拼接的咬口缝应错开,不应形成十字交叉缝;7.洁净空调系统风管不应采用横向接缝;8.风管为联合角咬口形式,单咬口长度为6mm~8mm。

单咬口包括直管的单边、弯头三通等的弧片都应满足咬口长度。

9.角铁法兰风管的翻边应紧贴法兰,翻边量均与、宽度应一致,不应小于6mm,且不应大于9mm。

图1:下图为成型风管图图2:下图为风管合口图图3:下图为风管联合口咬口图说明:图中L1=;L2=6-7mm五、角铁风管法兰的制作:1、角铁风管角钢的选用:21)中低压风管角钢法兰螺栓孔距≤150,高压≤100。

2)角钢法兰的连接螺栓和铆钉的规格及间距应符合上表的规定。

法兰的焊缝应熔合良好、饱满,不得有夹渣和孔洞;法兰四角处应设螺栓孔, 同一批同规格的法兰应具有互换性。

3)壁厚小于或等于的风管套入角钢法兰框后,应将风管端面翻边,并用铆钉铆接。

风管的翻边应平整、紧贴法兰、宽度均匀,翻边高度不应小于 6 mm;咬缝及四角处应无开裂与孔洞;铆接应牢固,无脱铆和漏铆。

风管尺寸规格

风管尺寸规格

风管尺寸规格介绍风管作为建筑空调系统中不可或缺的一部分,承担了输送空气的重要任务。

风管的尺寸规格是设计和安装风管系统时必须要考虑的重要因素之一。

本文将介绍风管尺寸规格的意义和影响因素,并提供一些常见的风管尺寸规格。

意义风管尺寸规格对于空调系统的正常运行和性能有着重要的影响。

准确选择合适的风管尺寸可以确保空气顺畅地流动,减少能量损失,提高空调系统的效率。

此外,正确的风管尺寸规格还可以减少噪音产生并降低空调系统的维护成本。

影响因素选择适当的风管尺寸需要考虑以下几个因素:1. 风量要求:风管尺寸应该根据系统设计所需的风量来确定。

风量是指空调系统内空气的流动速度和体积。

过小的风管尺寸可能会导致风量不足,而过大的风管则可能导致能量浪费。

2. 空间限制:建筑空间的限制往往会对风管尺寸的选择产生影响。

设计师需要根据实际情况选择合适的风管尺寸,以确保其在空间布局中的适应性。

3. 压力损失:风管内部的风阻和摩擦力会导致压力损失。

选择适当的风管尺寸可以降低压力损失,并确保空气能够有效地传送到目标区域。

常见风管尺寸规格以下是一些常见的风管尺寸规格:1. 圆形风管:常见的圆形风管尺寸规格包括100mm、125mm、150mm、200mm、250mm、300mm和350mm等。

它们通常用于小型空调系统或独立房间空调系统。

2. 方形风管:常见的方形风管尺寸规格包括200mm×200mm、250mm×250mm、300mm×300mm、400mm×400mm、500mm×500mm和600mm×600mm等。

方形风管通常用于中小型建筑物的空调系统。

3. 矩形风管:矩形风管尺寸规格通常以长×宽的方式表示,如400mm×200mm、500mm×250mm、600mm×300mm等。

矩形风管通常用于大型建筑物或需要输送大量空气的空调系统。

排风通风管道技术规格及要求

排风通风管道技术规格及要求
5、河南省制订的有关产品生产作业指导书及排风系统安装方案 。
排风通风管道技术规格及要求
序号
名称
规格(mm)
单位
数量
1
A风道主材料:聚丙烯板(材质为PP)
800×600×8

400
2
B风道主材料:聚丙烯板(材质为PP)
500×400×8

320
3
风道连接法兰:聚丙烯板(材质为PP)
H=50×8

50
4
加固连接角铁:镀锌角铁
H=50

38
5
风机底座角铁支架
H=50
2 风管分节安装:对于不便悬挂滑轮或因受场地限制,不能进行吊装时,可将风管分节用绳索拉到脚手架上,然后抬到支架上对正法兰逐步安装。
3 风管系统的主风管安装完毕后,尚未连接风口和支管前,应以主干管为主进行风管系统的严密性检验。
五、风管制作参数
单只风管长边尺寸
(长*宽*高)
风管管体
法兰
壁厚
厚度
配备螺栓规格
三、聚丙烯风管的制作
1、材料:纯聚丙烯板材(PP);
2、加工型式:热风焊接。
3、制作:
(1)按图纸要求的规格下料;制作前必须检查PP板平整度、光洁度、无裂纹。
(2);打磨坡口:将PP板用磨角机打磨3*45度坡口;
(3)热风焊接风道;依次将PP板材搭起,直角尺靠直角后用热风焊枪均匀焊接牢固。制作精密,严格把关,连接逢平整、密封、尺寸准确;
验收标准及要求
排风通风管道安装工程应符合以下标准和验收规范:
1、《采暖通风与空气调节设计规范》(GB50019-2003)
2、《通风及空调工程设计及验收规范》(GB50243-2002)

抽油烟机风管标准尺寸

抽油烟机风管标准尺寸

抽油烟机风管标准尺寸抽油烟机是厨房中常见的家用电器,它能够有效地排除厨房中产生的油烟和异味,保持厨房空气清新。

而抽油烟机的风管尺寸对于其排风效果至关重要。

在安装抽油烟机时,正确的风管尺寸能够确保抽油烟机的正常运行和排风效果。

本文将就抽油烟机风管的标准尺寸进行详细介绍,希望能够帮助大家更好地了解和使用抽油烟机。

首先,抽油烟机风管的直径一般为150mm或者200mm。

这两种尺寸是市场上比较常见的规格,可以满足大部分家庭厨房的使用需求。

在选购抽油烟机时,需要根据厨房的大小和使用情况来选择合适的风管直径,以确保排风效果。

其次,抽油烟机风管的长度需要根据实际情况来确定。

一般来说,风管的长度越短,排风效果越好。

因此,在安装抽油烟机时,需要尽量减少风管的长度,避免出现过长的风管对排风效果的影响。

同时,还需要注意避免风管过于弯曲,以免影响排风效果。

此外,抽油烟机风管的材质也需要引起重视。

一般来说,不锈钢风管是比较常用的材质,它具有防腐蚀、耐高温、易清洁等优点,能够满足厨房环境的使用要求。

在选购风管时,需要选择质量好、耐用的材质,以确保抽油烟机的长期使用效果。

最后,抽油烟机风管的安装位置也需要注意。

一般来说,风管需要尽量靠近抽油烟机的出风口,以减少风阻,提高排风效果。

同时,还需要注意避免风管与其他管道或障碍物相互干扰,以确保排风的畅通。

总的来说,抽油烟机风管的标准尺寸对于抽油烟机的排风效果至关重要。

正确的风管尺寸能够确保抽油烟机的正常运行和排风效果。

在选购和安装抽油烟机时,需要根据厨房的实际情况来确定合适的风管尺寸和材质,并注意安装位置,以确保抽油烟机的正常使用和排风效果。

风管尺寸规范

风管尺寸规范
630<b≤1000
0.75
1.0
1000<b≤1250
1.0
1.0
1250<b≤2000
1.0
1.2
2000<b<4000
1.2
1.2
角铁风管角钢的选用:
连接形式
附件规格
适用范围 (风管边长mm)
角钢法兰
M8螺栓
∠30×3
低压风管
中压风管
高压风管
≤1500
≤1500
≤1500
M8螺栓
∠30×3
≤1500
≤154
<2500
<2500
<2500
M8螺栓
∠50×5
≥2500
≥25000
≥2500
矩形风管角钢法兰材料规格及螺栓和铆钉孔距(mm):
角钢规格
螺栓规格
铆钉规格
螺栓及铆钉间距
∠30×3
M8
ф4.2
低、中压系统
高压系统
∠30×3
M8
≤150
≤ 100
∠40×4
M8
Ф5.2

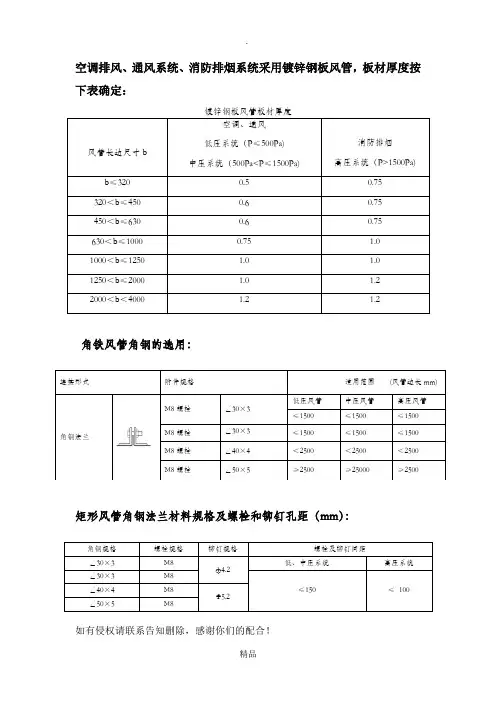

空调排风、通风系统、消防排烟系统采用镀锌钢板风管,板材厚度按下表确定:
镀锌钢板风管板材厚度
风管长边尺寸b
空调、通风
低压系统(P≤500Pa)
中压系统(500Pa<P≤1500Pa)
消防排烟
高压系统(P>1500Pa)
b≤320
0.5
0.75
320<b≤450
0.6
0.75
450<b≤630
0.6
0.75
∠50×5
M8
