纤维结晶度测量

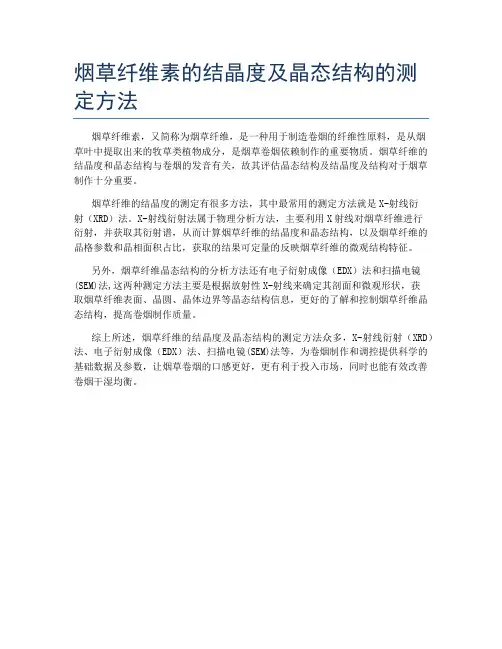

烟草纤维素的结晶度及晶态结构的测定方法
烟草纤维素的结晶度及晶态结构的测定方法
烟草纤维素，又简称为烟草纤维，是一种用于制造卷烟的纤维性原料，是从烟
草叶中提取出来的牧草类植物成分，是烟草卷烟依赖制作的重要物质。
烟草纤维的结晶度和晶态结构与卷烟的发音有关，故其评估晶态结构及结晶度及结构对于烟草制作十分重要。
烟草纤维的结晶度的测定有很多方法，其中最常用的测定方法就是X-射线衍
射（XRD）法。
X-射线衍射法属于物理分析方法，主要利用X射线对烟草纤维进行
衍射，并获取其衍射谱，从而计算烟草纤维的结晶度和晶态结构，以及烟草纤维的晶格参数和晶相面积占比，获取的结果可定量的反映烟草纤维的微观结构特征。
另外，烟草纤维晶态结构的分析方法还有电子衍射成像（EDX）法和扫描电镜(SEM)法,这两种测定方法主要是根据放射性X-射线来确定其剖面和微观形状，获
取烟草纤维表面、晶圆、晶体边界等晶态结构信息，更好的了解和控制烟草纤维晶态结构，提高卷烟制作质量。
综上所述，烟草纤维的结晶度及晶态结构的测定方法众多，X-射线衍射（XRD）法、电子衍射成像（EDX）法、扫描电镜(SEM)法等，为卷烟制作和调控提供科学的基础数据及参数，让烟草卷烟的口感更好，更有利于投入市场，同时也能有效改善卷烟干湿均衡。
XRD分峰法测定天然纤维素结晶度的研究
XRD分峰法测定天然纤维素结晶度的研究作者：刘治刚高艳金华于世华来源：《中国测试》2015年第02期摘要：天然纤维素的3个衍射晶面（101、10i、002）半峰宽较大（均大于1°）、晶相与非晶相重合度较高，使得不l司条件下计算的结晶度重复性较差。
针对天然纤维素的特殊晶体结构和分峰法测定结晶度的影响因素，采用XRDRietveld拟合分峰法研究天然纤维素结晶度，讨论峰形函数、扫描范围、无定型峰位置的选择等对结晶度测量的影响。
通过无定型峰的半高宽（FWHM）和剩余方差因子（Rwp）评价各种条件下计算结晶度的合理性，最后在优化条件下测试天然纤维素，其结晶度的重现性和精密度良好。
关键词：天然纤维素；X射线衍射；分峰拟合；纤维素结晶度文献标志码：A文章编号：1674-5124（2015）02-0038-04引言纤维素是同质多晶的大分子化合物，由许多10nm左有的微晶（晶相）分布在完全无规分子链的基体中组成。
结晶度的定义是结晶部分在试样中所占的百分数，其测量方法主要有X 射线衍射（XRD），核磁（NMR），差热分析（DSC），红外光谱（FT-TR）和拉曼光谱（Raman）等。
其中，XRD是最主要的一种测试手段，因为XRD法测定结晶度具有明确的物理意义，不需要标准试样和化学成分等结构信息，衍射峰重叠能实现分离。
Rietveld分峰是XRD衍射谱图常用的一种数据处理方法Rietveld分峰计算结晶度同时还可以得到纤维素的晶胞参数、晶粒尺寸、半峰宽等参数，所以XRD在研究天然纤维素的晶体结构中得到广泛应用。
朱育平等对分峰法计算天然纤维素的影响因素做过专门报道，阐述其较大的随机性，但没有对各个因素做出详细说明。
本文结合分峰法特点，采用TOPAS分峰软件，通过控制拟合分峰的条件，讨论了峰形函数、扫描范围、无定型峰位置选择等条件对结晶度测量的影响。
1.实验部分1.1 材料与仪器材料：天然纤维素为纺丝用竹桨柏（纤维素质量分数>99.5%，吉林化学纤维有限责任公司）。
091060057 李健 化学测定纤维素的可及度
化学测定纤维素的结晶度和可及度091060057李健纤维素的结晶度和可及度概念•结晶度：纤维素结晶区所占纤维整体的百分率，它反映纤维聚集时形成结晶的程度。
•可及度：利用某些能进入纤维素物料的无定形区而不能进入结晶区的化学试剂，测定这些试剂可以到达并起反应的部分占全体的百分率称为纤维素物料的可及度测定纤维素结晶度的方法有化学法和物理法两大类。
•化学法主要有水解法、重水交换法、甲酰化法、吸湿法、吸碘法和吸溴法等。
•物理法主要有X射线衍射法、红外光谱法、密度法、差热分析法和反向色谱法等。
注意：根据所选用的测定方法不同，所得到的结晶度值差异很大。
所以我们在讲述结晶度时，必须具体说明测定的方法。
X射线衍射法：•它是利用X射线来照射样品，具有结晶结构的物质会发生衍射，产生特定的X射线衍射图。
而在无定形区，X射线衍射的强度则非常的弱，因此，我们以射线的入射角作为横坐标，以射线衍射的强度为纵坐标，可以作出相应的射线衍射强度曲线。
结晶区衍射强度的面积积分•结晶度α == 结晶区衍射强度的面积积分+ 无定形区衍射强度的面积积分•化学法测定纤维素的可及度有水解法、重水置换法、甲酰化法等。
其中重水置换法用重水中的氘与纤维素中的羟基中的氢起置换反应：ROH+D2O ROD+HDO上述反应是在无定形区和结晶区表面进行的，最初反应很快，反应作用完成后，反应趋向终止。
水解法•纤维素在一定温度和浓硫酸提供的酸性环境条件下，发生水解，最终生成葡萄糖：•葡萄糖分子中含有醛基，因此具有较强的还原性，在碱性条件下能将新制得的氢氧化铜还原为红色的Cu2O 沉淀；能和银氨溶液在水浴加热下发生银镜反应，反应方程式为：(C 6H 12O 5)n nH 2o nC 6H 12O 6+纤维素葡萄糖浓硫酸C 6H 12O 6Cu （OH ）2(C 5H 11O 5COO)2Cu Cu 2OH 2O +++C 6H 12O 6C 5H 11O 5COONH 42Ag H 2O ++2Ag(NH 3)2OH +3NH 3谢谢。
涤纶纤维结晶度测试方法的比较研究
０ 前 言
聚合 物 的凝聚态 结 构直接 影 响其加 工 和使用 的诸 多性 能 ， 因此 成为 材料 科学 的重点 研究 内容 之一． 也 经 过多年 的研 究与 多种 方法 的验证 ， 们 已经 对 于结 晶性 高聚物 的凝 聚态结 构 是 由晶态 、 晶态 以及 其 中 人 非 间 所存在 的 由有序结 构 到无定 形结 构所 组成 的观 点基 本 达成 共识 ． 晶度 也成 为 描述 聚合 物 的凝 聚态 结 结 构 以及加 工过 程 中结 构性 能变 化 的主要 参数 之一 ． 多数纺 织材 料 由一种半 结 晶 的高聚 物材料 所形 成 ， 大 其 结 晶部分 和非结 晶部 分分 别提 供可 供使 用 的一些 重要 性 能 ， 如结 晶度 的大 小会 对 材 料 的力 学 、 学 、 热 光学 等性 能产 生较 大 的影 响． 目前 ， 晶度 的常用 测试 方 法有 密 度 法 、 一 结 Ｘ 射线 衍 射 法 、 示 扫 描 量热 （ Ｓ 法 ， 差 Ｄ Ｃ） 此外 还有 红外光 谱法 、 水解 法 、 甲酰化 法 、 交 换 法 等［ ． 氘 １ 由于 在 部 分结 晶高 聚 物 中晶 区 和非 晶 区是共 存 ］ 的， 其界 限并 不明显 ， 而各 种方 法所 涉及 到 的有序 状态 又 不 同 ， 所利 用 的原理 各 不 相 同 ， 以 ， 同的方 其 所 不
２６ ８
３ ０ ｍ 和 ３ ０ ｍ． ０￣ ２￣
西
安
工
程
科
技
学
院
学
报
第 ２ ｌ卷
表 １ 商 种试 样 的 具体 规 格
＊ 号 中数 据 表 不 Ｐ 括 ０Ｙ丝 根 数 ．
纤维素的结晶度名词解释
纤维素的结晶度是什么？结晶度是指结晶区所占纤维整体的百分率。
结晶度增加，纤维的抗拉强度、弹性模量、硬度、密度及尺寸的稳定性均随之增大，而纤维的伸长率、吸湿性、染料的吸着度、润胀度、柔顺性及化学反应性均随之减小。
因此，纤维的结晶度对于纤维的性质具有很大的影响。
P. H. Hermans用X射线衍射法测得木浆的结晶度为65%棉花为70% ；孙成志等测定马尾松木材纤维素的结晶度为53. 8%。
可达度是指只能进入无定形区而不能进入结晶区的化学药剂，所能到达并发生反应的部分占其纤维整体的百分率。
纤维素是木材的主要组分，约占木材组分的50%。
因此，纤维素的结晶度和可达度与木材的物理、力学及化学性质有着不可分割的关系，二者之间必然具有相关性。
结晶度大，即结晶区多，则木材的抗拉强度、抗弯强度、尺寸稳定性高。
反之，结晶度低，即无定形区多上述性质必然降低.而且木材的吸湿性、吸着性和化学反应性也随之增强。
林木的生长对结晶度有一定的影响，例如富麦卡（Fomaka.1981）研究日本赤松的应力木，发现应力木集中的部位其聚合度略低于所对应部位的聚合度;应力木纤维素的结晶度为41% 〜50%对应部位为50%〜60%正常木材为50%；并发现结晶度随树干高度的上升而降低。
纤维大分子取向度、结晶度与分子结构的表征方法
度变化是一一对应的。双折射率绝对值大的，原丝的强度也大，断裂伸长率小。
2.1结晶度的定义
纤维中结晶部分占纤维整体的百分比例，它只反应结晶成分的均值，不讨 论晶区的形式与分布，可分为体积结晶度Xv和质量结晶度Xw。取结晶度介于0~1 之间，纤维全结晶时为1，反之，全无序时，结晶度为0。
以 PAN 纺 丝 过 程 为 例 ， 纺丝过程中原丝始终受到
外力作用，故取向结构也
在整个过程中不断的变化。 纺丝过程中纤维的双折射
率的总趋势是变大的。也
就意昧着 PAN 大分子主链 上极性基团排列的有序程
度增加，大分子链段沿纤
维轴平行排列的程度增加， 又因为纤维极性基团的排
列和大分子构象本身也能
反映分子的取向，所以得 出纤维的取向增大。
1.2双折射法测纤维大分子取向度原理
如上图所示
纤维
1.2双折射法测纤维大分子取向度原理
在纤维大分子中，纤维双折射率的增加意味着大分子主链上极性基 团排列的有序程度增加，大分子链段沿纤维轴平行排列的程度增加，又 因为纤维极性基团的排列和大分子构象本身也能反映分子的取向，所以 得出纤维的取向增大。
1.3原丝拉伸过程中取向的变化规律
3.3NMR谱实例展示
（1）样品制备
测试时，样品必须配成溶液，才能得到高分辨率的NMR谱。若直接用固体测定， 所得的共振峰往往非常宽，没有精细结构，被称为宽线NMR，主要用于研究分子 运动，对鉴定未知物用处不大。 选用溶剂时要避免试样的吸收峰与溶剂峰相重合。常用聚合物溶剂如四氢呋喃、 二甲苯、二氧杂环已烷、环己烷、石油醚等均不能用于NMR的溶液制备，因为均 含有1H。而CCL4 ,CS2 等对高分子的溶液能力又很有限。因此，常需要用氘代溶剂， 如氘代氯仿、氘代丙酮、氘代二甲亚砜等。
常见纤维结晶度测量方法介绍
常见纤维结晶度测量方法介绍标题：常见纤维结晶度测量方法介绍摘要：纤维结晶度是衡量纤维材料结晶程度和性能的重要指标之一。
本文将介绍常见的纤维结晶度测量方法，包括X射线衍射法、红外光谱法、热差示扫描量热法和拉曼光谱法。
每种方法都有其独特的优点和适用范围，通过深入了解这些方法，我们可以更好地理解纤维结晶度的测量原理和实验操作。
文章正文：引言：纤维材料是许多工业领域中广泛使用的材料之一，其性能往往与其结晶度密切相关。
因此，准确测量纤维结晶度对于材料研究和工程应用具有重要意义。
本文将介绍几种常见的纤维结晶度测量方法，以帮助读者更好地了解这些方法的原理和应用。
一、X射线衍射法：X射线衍射法是一种常用的纤维结晶度测量方法。
它基于X射线的散射原理，通过测量材料的衍射峰和无衍射背景的强度，计算出纤维的结晶度。
该方法适用于各种结晶度范围的纤维材料，并且具有较高的准确性和灵敏度。
然而，X射线衍射法的实验设备复杂且昂贵，需要具有专业知识和技能的操作人员。
二、红外光谱法：红外光谱法是通过分析纤维材料的红外光谱图谱来测量其结晶度。
纤维材料的结晶度可以通过红外光谱中特定峰值的强度和频率来判断。
这种方法简单、快速，可以对大量样品进行批量分析。
然而，红外光谱法对于结晶度较低或非均匀分布的纤维材料具有一定的局限性。
三、热差示扫描量热法：热差示扫描量热法是一种测量纤维结晶度的热分析方法。
该方法利用纤维材料的热性能差异来计算其结晶度。
通过对材料进行升温和降温的循环加热，热差示扫描量热仪可以测量样品在不同温度下的热容变化。
结晶度较高的纤维材料在热差示曲线上会出现较大的峰值。
这种方法操作简便，适用于大部分纤维材料的结晶度测量。
四、拉曼光谱法：拉曼光谱法是一种通过测量纤维材料的拉曼光谱图谱来确定其结晶度的方法。
纤维材料的结晶度可以通过拉曼光谱中的特征峰和峰宽来分析。
与其他方法相比，拉曼光谱法对于结晶度较低的纤维材料具有较高的灵敏度和准确性。
纤维素结晶度的测定方法
纤维素结晶度的测定方法
1.X射线衍射法测结晶度
此法测得的是总散射强度，它是整个空间物质散射强度之和，只与初级射线的强度、化学结构、参加衍射的总电子数即质量多少有关，而与样品的序态无关。
因此如果能够从衍射图上将结晶散射和非结晶散射分开的话，则结晶度即是结晶部分散射对散射总强度之比。
2.密度法测定结晶度
假定在结晶聚合物中，结晶部分和非结晶部分并存。
如果能够测得完全结晶聚合物的密度(ρc)和完全非结晶聚合物的密度，则试样的结晶度可按两部分共存的模型来求得。
3. 红外光谱法测结晶度
人们发现在结晶聚合物的红外光谱图上具有特定的结晶敏感吸收带，简称晶带，而且它的强度还与结晶度有关，即结晶度增大晶带强度增大，反之如果非结晶部分增加，则无定形吸收带增强，利用这个晶带可以测定结晶聚合物的结晶度。
4. 差示扫描量热法(DSC法)测结晶度
这是根据结晶聚合物在熔融过程中的热效应去求得结晶度的方法。
5. 核磁共振(NMR)吸收方法
如果不仅使结晶部分而且使无定形部分的链段运动也处于停滞状态，在此低温下聚乙烯的NMR吸收曲线是单一的幅度较宽的峰，如果温度增高接近熔点，吸收曲线变成单一的幅度较窄的峰。
在一般的温度
范围内则是相当于结晶区宽幅部分和相当于非结晶区尖锐部分(这和液体的情况相同)相重叠的曲线。
利用X-射线衍射法测定竹材纤维素结晶度
关键词 分类号
竹材 ； 纤维素结 晶度 ； 一 ｘ 射线衍射 法 ｓ９ ￥８ ． ； ４ ４ １ ７ ５： ７ １ １Ｑ ３ ．２
Ｄｅｅ ｍｉ ａｉｎ ｏ ｌ ｌｓ ｙ ｔｌ ｎｔ ｆＢａ ｂ ｏ Ｃｕｍｓ ｗｉ ｒ ｙ Ｄｉ ｒ ｃｉｎ Ｓ ｅｔｕ Ｙａ ｇ Ｓ ｕ ｎ．Ｊａ ｇ ｔｒ ｎ ｔ ｆＣｅｌ ｏ ｅ Ｃｒ ｓａｌ ｉ ｏ ｍ ｏ ｌ ｔ Ｘ．ａ ｆ ａ ｔ ｐ ｃｒ ｍ／ ｎ ｈ ｍｉ ｏ ｕ ｉ ｙ ｈ ｏ ｉｎ
杨淑敏 江泽慧 任海青 费本华
（ 国林 业 科 学 研 究 院 ， 中 北京 ，００ １ １０ ９ ）
摘 要 应 用 ｘ 射 线衍 射 法 对 毛 竹 发 育 过程 中的 纤 维 素 结 晶 度 ， 一 以及 不 同造 林 方 式 和 不 同 竹 种 的 纤 维 素 结 晶度 测定分析 ， 结果表明 ： 毛竹材成 熟过程 中， 随竹龄增加纤维素 结晶度的变化没有呈现 明显的规律性 ， 介于 ５ ％ ～ １ ５ ％之 间。纤维素结 晶度 的比例是从竹青到竹黄逐渐 降低 ， ４ 在竹干 高度 上的 变化 规律与竹龄 有 关。竹龄 、 干高 竹 度和 竹壁径 向位置对 纤维素 结晶度 的影响 差异 不显著 。对 比两种造林方式 的纤维素 的结 晶度 ， 个竹龄竹鞭侧 芽 各 育苗的纤维素结晶度 均小于实生苗的相应值 。６种竹材纤维素 结晶度 以孝 顺竹 的最 大， 毛竹 的最 小， 于 ４ ％ ～ 介 ３
ｖ ｒａｉｎ ｉ ｅｌ ｌ ｓ ｒ ｓ ｌ ｎｔ ｉ ｇ ｏ ｈ ｅ ｅｏ ｉ ｇ ｍｏ ｏ ｂ ｍｂ ｏ ｉ ｉｒｇ ｌｒ ｒ ｎ ｉ ｇ ｆ ｍ ｐ ｒｅ ｔ ｏ５ ｅ － ａｉ ｔ ｎ ｃ ｌ ｏ ｅ ｃ ｙ ｔ ｌ ｉ ｗ ｔ ａ ｅ ｆｒｔ ｅ ｄ ｖ ｌｐ ｎ ｓ ａ ｏ ｒｅ ｕ ａ ， ａ ｇ ｎ ｏ ５ ｅ ｃ ｎ ４ ｐ ｒ ｏ ｕ ａｉ ｙ ｈ ｓ ｒ １ ｔ ｃ ｎ ．Ｔ ｅＩｎ ｕ ｉ ａ ａ ｉｔ ｎ ｉ ｒ ｓａｌ ｉ ｓｒ ｌｔｄ ｔ ｅ ａ ｅ ｎ ｈ ｅｌｌ ｓ ｒ ｓａｌ ｉ ｅ ｒａ ｅ ｒ ｍ ｅ ｏ ｔ ｒ ｅ ｔ ｈ ｏ ｔ ｄｎ ｌｖ ｒａｉ ｎ ｃ ｙ ｔ ｌ ｎｔ ｉ ｅ ａｅ ｔ ｇ ．ａ ｄ ｔ ｅ ｃ ｌ ｏ ｅｃ ｙ ｔｌ ｎ ｔ ｄ ｃｅ ｓ ｄ ｆｏ ｔ ｕ ｅ ｏ ｉ ｙ ｏｈ ｕ ｉ ｙ ｈ ｔ ｅ ｉ ｎ ｒ ｐ ｒｓ ｏ ｈ ｕ ｍ ｌ． Ｔ ｅ ｅ ａ ｅ ｎ ｉｎ ｆ ａ ｔ ｄｆ ｒ ｎ ｅ ｅ ｗ ｅ ｅ ｕｏ ｅ ｅ ｙ ｔｌ ｎ ｔ ｎ ｇ ． ｃ ｍ ｏ ｔ ｎ ｅ ａ ｔ ｆ ｔｅ ｃ ｈ ｉ ｗａ１ ｈ ｒ ｒ ｏ ｓ ｉ ｃ ｎ ｉ ｅ ｃ ｃ ｓ ｂ ｔ ｃ ｎ ｃ ｌ ｌｓ ｒｓａｌ ｉ ａ ｄ ａ ｅ ｇ ｉ ｉ ｙ ｉ ｕ ｈ ｉｈ ，ｒ ｄ ａ ｏ ｉ ｏ ．Ｔｈ ｅ ｕ ｏ ｅ ｃ ｓａ ｉｉ ｆｔ ｅ ｂ ｍｂ ｏ ｃ ｌ ｍｅ ｇｎ ｒ ｍ ｈ ｚ ｍｅ ｓ ｓ ｌ ｒｔ ａ ｈ ｔ ｆｔ ｅ ｅｇ ｔ ａ ｉｌｐ ｓｔ ｎ ｉ ｅ ｃ ｌ ｌ ｓ ｒ ｔ１ ｎ ｔ ｏ ａ ｏ ｕ ｍｓ ｅ ｒｉ ｇ ｆｏ ｒ ｉ ｙ ］ ｙ ｈ ｏ ｓ ｉ ｍａｌ ｎ ｔ ａ ｅ ｈ ｏ ｈ
中空皮芯复合纤维取向度和结晶度的测定
中空皮芯复合纤维取向度和结晶度的测定杨旭俭!何艳军!天津工业大学改性与功能纤维天津市重点实验室"天津!%""!8"#!摘!要"!本文在制备了含有"!#"b,3的乙烯!醋酸乙烯共聚物"X4D#$聚丙烯"J J#共混切片的基础上%以J J为皮层&X4D$J J共混物为芯层%采用熔融纺丝工艺制备出了皮芯复合中空纤维’通过采用声速仪&IP射线衍射"Q I=F#等分析与检测手段对纤维取向度和结晶度进行了测定’结果表明(X4D含量的增加%纤维的结晶度明显降低)拉伸大大提高了纤维的取向度和结晶度’!关键词"!中空复合纤维)结晶度)取向度!!对于纤维结构的研究"一般采用两相结构理论$即认为纤维的微细结构是由结晶区和非结晶区组成%在结晶区中"组成纤维的大分子呈有序排列状态&在非结晶区中"大分子为无序排列状态%表征纤维结构的参数一般有聚合度’链段长度’结晶度与结晶区分布’取向度与取向度分布’微细结构尺寸等"其中结晶度与取向度是较常用的两个指标(!P%)%纤维取向度是纤维在拉伸过程中微晶体产生的方向效应"即取向效应%取向度就是表示纤维的晶体轴沿着拉伸方向排列的平行程度或择优取向程度%纤维的取向度对纤维的机械强度’弹性模量及其它机械性能都有直接的影响"因此对纤维取向度进行测定有着非常重要的实际意义%结晶度是表征高聚物的重要结构参数"高聚物结晶度的测定在理论上和实际上都是一个重要而又复杂的课题(+P))%通常的熔融纺丝工艺制备的纤维为均匀的圆形"为了得到改性’差别化纤维"各种异形截面和中空纤维也得到了开发"已经开发出了单中空’四中空和七中空纤维(8P:)"这些纤维在用作保温材料和填充材料方面具有优良的性能"但这些纤维只有一种成分构成%本实验采用熔融纺丝法制备出粗细均匀的中空皮芯复合纤维"其特点在于其横截面包含一个皮层及一个具有中空部分的芯层%由于芯层为X4D*J J共混物"具有吸油的特性"因此该纤维可以用来吸附油性香料’抗菌剂及驱蚊液等"用作床单’被絮’床单’窗帘’枕头’地毯’玩具等等织物的填充物"以达到一定的医疗保健等功效%!!实验部分!$!!实验样品中空复合纤维是通过熔融纺丝自行研制的"其皮层采用聚丙烯树脂!J J#"芯层采用聚丙烯树脂*乙烯P醋酸乙烯共聚树脂!J J* X4D#%!$#!声速法测中空复合纤维取向度采用B B ZP!型声速仪"用多点法测中空复合纤维的声速取向因子V9%!$%!IP射线衍射分析#Q I=F$采用美国7=‘L X=D I BF/F A B2E4R+ )X=型IP 射线衍射仪!将中空复合纤维平行绕成束进行赤道反射连续扫描!扫描范围#!e )!)"g !对最强衍射峰进行方位角透射扫描!测取方位角方向强度分布曲线图"#!结果与讨论#$!!声速法测中空复合纤维取向度纤维的取向度是表征纤维材料超分子结构和力学性质的重要参数"声速法是通过测定声波在材料中传播速度来计算材料的取向度"其原理是基于纤维材料中因大分子链的取向而导致声波传播的各向异性"在声波传递时!发生的任何形变都是分子内和分子间形变的加和#!$#%"#$e !P%#&%#&!’式中(#$P 纤维试样的声速取向因子)%&*纤维在无规取向时的声速值&本实验以!"3X 4D 初生纤维的2值!$+)c &+9作为%&’)%*纤维试样的实测声速值"本实验以"$!5V +6,-.的要求计算应加张力!该张力是使纤维伸直的最低负荷!在!)>&$#">&$#)>&$%">&$%)>&$+">&处分别连续记录声波传播时间的!"个数字!分别求出其平均值!即该长度纤维内声波的传播时间1根据C *1线求得的斜率即为声波在试样中的实际传播速度2!代入公式求得#$"表!!拉伸倍数对纤维取向度的影响实际拉伸倍数"#$:%$*+$!2值&L &+9’!$8%#$"+%$!#%$)8#$"$#!"$+:"$**"$/%!!由表!可以看出!在同一温度下!随着拉伸倍数的增加!分子的取向度单调增大"纤维的拉伸属于单轴拉伸!在此过程中分子排列发生很大变化!分子都在与拉伸向相平行的向取向"对于未拉伸的高分子材料来说!其中链段是随机取向的!材料呈现各向同性"而经拉伸后的纤维!链段在某些方向上是择优取向的!拉伸倍数越大!大分子沿轴向排列程度越大!取向度越大"#$#!IP 射线分析QD I F 测定结晶度的所有方法的理论基础都是4O ’(9T ,-’(强度守恒律"该定律指出(任何相同的原子体系!当以恒强的IP 射线入射时!则不论该体系是不完善的次晶$完善的结晶$非晶或多相共存系!该体系在全倒易空间里相关散射的总强度守恒"故对于纤维这种由晶区和非晶区组成的两相体系!其总衍射强度是晶区与非晶区衍射强度之和#!"P !#%"图!为中空复合纤维的IP 射线衍射谱图!从图可以看出其特征峰#!为!+g !!8$/g 和!/$+g !因此结晶结构为"晶型"由于晶粒高度取向!位于#!$#g 和##$!g 的&!%!’$&!!!’衍射峰主要出现在与拉伸轴+)g 的方向!因此赤道方向没有衍射出现"纤维的QD I F 图谱可以分解为X 4D 和J J 各自的谱图!J J 组分的特征峰并未由于X 4D 的存在而发生改变!说明X 4D 和J J 以各自的结晶结构结晶"图!!X 4D 含量不同时中空复合纤维的I P 射线谱图!拉伸%$*倍"!P X 4D +J J e )+:))#PX 4D +J J e !"+:")%P X 4D +J J e !)+/))+P X 4D +J J e #"+/"!!本实验采用分峰法测定纤维的结晶度"采集衍射图后!先大致确定非晶峰及各衍射峰的峰位和半高宽!假设峰形函!经扣除衍))射花样的背底!然后用迭代法分离出非晶峰和各个结晶峰"结晶度即试样中结晶部分所占的质量或体积分数!是表征纤维结构的重要指标"测定晶态聚合物结晶度是根据#总的相干散射强度等于晶区和非晶区相干散射强度之和!即#’%e (%(%d("?!"")$#%式中#D2&衍射曲线下晶区衍射峰的面积’D%&衍射曲线下非晶区散射峰的面积"表#!X4D含量对纤维结晶度的影响X4D含量$b,3%)!"!)#"结晶度$3%///8/+8:!!从表#可以看出!随着X4D含量的增加!纤维的表观结晶度逐渐降低!主要是由X4D趋向(塑化效应)!同时增加了聚合物链之间的距离!而X4D共聚物中固有的2<%2E E基团形成的空间障碍这一极其重要的因素!以上因素共同作用使纤维的结晶度明显降低"图#!拉伸倍数对纤维结晶度的影响!X4D含量为!"b,3"!P拉伸+$!倍’#P拉伸%$*倍’%P拉伸#$:倍表%!拉伸倍数对纤维结晶度的影响实际拉伸倍数#$:%$*+$!结晶度$3%*)/8//!!图#显示的是拉伸倍对纤维结晶度的影响"从表%可以看出!在合适的拉仲比范围内!纤维的结晶度随着拉伸比的增大而增大"拉伸比过高或过低时!结晶度变小*!"+"初生纤维的拉伸过程是破坏初生纤维的原有结构形态!生成新的序态结构!在拉伸应力和热效应的作用下!使大分子链段的活动性增加!各种结构单元滑着纤维轴向取向聚集!重新排列,增加新结合点!使纤维的更多分子链处于最佳的应力承受状态!并产生三维结构的规整性$即结晶%"在热拉伸过程中!由于应力和温度的作用!J J组分部分结晶尤其是球晶受到破坏!无定形区链分子沿轴取向!部分分子链段可能因高度有序排列砌入晶格而结晶"在适当的拉伸比范围内!结晶的成核速率和生长速率比结晶破坏速率大’当拉伸比过高时!结晶破坏速率大于生长速率!使结晶度变小’拉伸比过低时!没有应力诱导结晶!使结晶生长速率减缓!而引起结晶度变小"%!结论%$!!随着X4D含量的增加!纤维的结晶度明显降低’合理的拉伸大大提高纤维的结晶度和取向度"%$#!中空复合纤维中X4D-J J共混物晶体结构中X4D晶区和J J晶区是独立存在的!不能形成混晶"参考文献#!!"何曼君#陈维孝$高分子物理!K"$上海$复旦大学出版社$!::"#**$!#"赵结山#姜胶东#吴大成$高分子物理学!K"$北京$纺织工业出版社$!:/*##%"$ !%"范雄#源可珊$高聚物结晶度的I射线衍射测定!K"$物理检验%物理分册$ !::/#!#&%+’$!+"马德柱#何平笙$高聚物的结构与性能!K"$北京$科学出版社$!::)#!%+$!)"D_-H H O K#F-H H-N W O=-,O H$S;H]&-N !@"$!::%#&%+’##:)!!#:8"$!8"董纪震等$合成纤维工艺学&上册’!K"#第二版$北京$中国纺织出版社#!::8$8 )!*"B M5’]O&O<’N;9T’5-#A9;6O<’6-;$ J N;6M>,’;(;V T;H H;b>N’&S-6V’W-N$@J# ))!#/%#!J"#!:/"P!#P#8$!/"栾宏志$中空纤维熔融纺丝!@"$济南纺织化纤科技#!::/%#&$!:"董建华$中华纤维熔体纺丝!@"$北京化纤#!::/#%#&$!!""任夕娟#孟家明$J X1纤维结晶度测定的研究!@"$合成技术及应用$!::/#!% %+&$!!!"黄清明#俞建长等$复合材料结晶度的测定!@"$山东陶瓷$#""%##8%#&$!!#"胡恒亮#穆祥祺$I射线衍射技术!K"$北京$纺织工业出版社$!://#!%:$G+5$@’*+"#96@7+7&&2H7+2’*7*$’62#*+7+2’*’,+"#,28#6I7*4F5P J27*!K#I7*P J5*%1’O(\’(K M(’>’S O HL-]C O W;V[’W-NK;6’V’>O,’;(O(6[M(>,’;(O H[’W-N# A(9,’,M,-;V[M(>,’;(O H[’W-N9#1’O(\’(J;H],->T(’>‘(’_-N9’,]#1’O(\’(%""!8"&=8>+679+$7O9-6;(S;H]S N;S]H-(-%J J&O99T-O,TO(6-,T]H-(-_’(]H O>-,O,-’S;H]S N;S]H-(-%X4D’J J&W H-(6>T’S9O9>;N-#O9-N’-9;V>;&S;9’,-T;H H;b V’W-N9b-N-&O(M V O>,M N-6W]&-H, P9S’((’(5S N;>-99$B;M(6_-H;>’&-,-NO(6IP N O]F’V V N O>,’;(%I=F&b-N-M9-6,;&-O9M N-,T->N]9,O H H’a O,’;(O(6;N’-(,O,’;(;V,T-V’W-N$1T--.S-N’&-(,O H N-9M H,99T;b,T O,#O H;(5 b’,T,T-’(>N-O9-;V X4D>;(,-(,9#,T->N]9,O H H’a O,’;(6-5N--;V,T-&O,N’.V’W-N96N;S9(1T->N]9,O H H’a O,’;(O(6;N’-(,O,’;(O N--(T O(>-6W]9,N-,>T N-O9;(O W H]$?#@A’6$>$T;H H;b>;&S;9’,-V’W-N(>N]9,O H H’a O,’;((’’’’’’’’’’’’’’’’’’’’’’’’’’’’’’’’’’’’’’’’’’’;N’-(,O,’;(欢迎订阅#""*年《天津纺织科技》!天津纺织科技"是天津纺织工程学会#天津市纺织服装研究院主办的纺织专业刊物$国内统一刊号%20!#&!!!"’1B()本刊已有+"多年的创刊历史*是国内较有影响的纺织专业刊物*主要报导纺织新产品的研究与开发#纺织新工艺#新技术的应用#仪器测试新方法#国内外新技术及纺织科技的最新动态等*为全国纺织行业#研究院所及纺织院校等提供有价值的纺织科技信息)本刊设有综述#研究探讨#产品开发#生产实践#服装服饰#仪器与检测及国内外信息等栏目)本刊已全文入编+万方数据&&&数字化期刊群,#!中文科技期刊数据库"和!中国学术期刊$光盘版("*并被!中国纺织文摘"录用)!天津纺织科技"为季刊*全年+期*每期+元*全年共计!8元)!天津纺织科技"#""*年征订工作现已开始*欢迎各单位和个人订阅)订阅者通过银行信汇或邮局汇款均可)邮局汇款可直接汇至!天津纺织科技"编辑部)单!!位%天津市纺织服装研究院!!!!!地!!址%天津市和平区河北路#"#号开户银行%天津市商业银行华支行!!!!帐!!号%!"+#"!#"!":"":!/8)电!!话%$"##(#%!%/#!:##%%:""*:邮!!编%%"""+"*)。
纤维素的结晶度名词解释
纤维素的结晶度名词解释纤维素的结晶度是一项重要指标，反映了纤维素结晶的程度。
结晶度受到多种因素的影响，其中包括纤维素的种类、分子量、温度、湿度和外界胁迫等。
结晶度可以用实验法来测量，如X射线粉末衍射（XRD）和拉曼光谱（Raman）等。
纤维素是一种天然多糖，分子构型是一种纤维状结构，具有独特的晶体学性质，易形成结晶物。
结晶度反映了某种物质结晶能力的强弱，它是衡量纤维素的一个关键指标，与多种特性有关，如纤维素的抗腐蚀性、透明性、抗紫外线性等。
纤维素的结晶度主要受到温度和湿度的影响。
随着温度的升高，结晶度也会增加，因为温度的升高会使纤维素分子的运动加快，导致晶体结构形成的能力增强。
另外，也可以通过调节温度来控制结晶度。
随着湿度的增加，结晶度也会减小，因为湿度的增加会使纤维素分子之间的作用力增强，使得分子之间的结合力增强，影响晶体结构形成的能力。
纤维素的分子量也会影响其结晶度。
分子量越小，结晶度越高，而分子量越大，结晶度越低，因为大分子量会减小纤维素分子之间的作用力，影响晶体结构形成的能力。
外界环境也会影响纤维素的结晶度。
如有聚合物胁迫，会使纤维素分子发生变化，影响晶体结构形成的能力。
因此，要保持纤维素结晶度较高，最好在室内温度和湿度较低的环境中保存纤维素，以降低外界胁迫的影响。
另外，纤维素的结晶度也受纤维素的种类的影响。
不同类型的纤维素具有不同的晶体学性质，因此具有不同的结晶度。
结晶度的差异可能是由于纤维素分子结构不同所导致的，因此，在考虑结晶度时，应关注不同类型的纤维素。
综上所述，纤维素的结晶度受到多种因素的影响，如纤维素的种类、分子量、温度、湿度和外界胁迫等。
结晶度是衡量纤维素特性的重要指标，可以通过实验法测量。
为了保持纤维素的结晶度较高，应选择温度和湿度较低的环境，尽量减小外界胁迫的影响。
测结晶度与晶粒尺寸
利用X 射线衍射仪测定涤纶长丝的结晶度及晶粒尺寸一、实验目的1、了解纤维样品的制样方法；2、学会利用计算机分峰法计算涤纶长丝的结晶度及利用Scherrer 公式计算晶粒尺寸。
二、实验原理1、结晶度计算公式及“分峰”原理X 射线衍射法的理论依据是：由N 个原子所产生的总的相干散射强度是一个常数，而与这些原子相互间排列的有序程度无关。
假设为两相结构，总相干散射强度等于晶区与非晶区相干散射强度之和。
即ds s I s ds S I s ds s I s a C )()()(222⎰⎰⎰+= (1)式中I c 和I a 分别为晶相和非晶相的相干散射强度，设总原子数为N ，则 N=N c +N a ，N c 、N a 分别为晶相和非晶相的原子数，于是，结晶度Xc 等于：⎰⎰⎰+=+=002202)()()(ds s I s ds s I s ds s I s N N N X a c c a C C C)(p q k kA A A qA pA pA a c c a c c =+=+= (2)式中Ac 、Aa 分别为衍射曲线下，晶体衍射峰面积和无定形峰面积。
p 、q 为各自的比例系数。
在进行相对比较时也可以认为K=1，则：%100⨯+=a c c c A A A X （3）因此，只要设法将衍射曲线下所包含的面积分离为晶区衍射贡献（A C ）和非结晶区相干散射的贡献(A α)，便可利用（3）式计算结晶度。
上述过程常称之为“分峰”（即将结晶衍射峰与无定形衍射峰分开）。
2、Scherrer 公式计算晶粒尺寸根据X 射线衍射理论，在晶粒尺寸小于100nm 时，随晶粒尺寸的变小衍射峰宽变化得显著，考虑样品的吸收效应及结构对衍射线型的影响，样品晶粒尺寸可以用Debye-Scherrer 公式计算。
Scherrer 公式：θβλcos /hkl k D =其中，D hkl 为微晶尺寸，即微晶在（hkl ）法线方向的平均尺寸（Å），k 为Scherrer 常数， λ为入射X 射线波长，θ为（hkl ）晶面布拉格衍射角（°），β为（hkl ）晶面衍射峰的半高峰宽（rad ）。
结晶度试验方法
结晶度试验方法
B.1 设备
B.1.1 X射线衍射仪
X射线衍射仪应满足以下条件：
a)陶瓷X光管最大功率: 2.2kW (Cu靶)
最大管压：60kV
最大管流：55mA
b) 入射狭缝：发散狭缝4︒—1/4︒，防反射狭缝4︒—1/2︒，
c）自动接收狭缝：0.01—3mm，防反射狭缝0.1—13mm
d) 检测器：X’celerator
B.2 试样准备
B.2.1 20cm×20cm 的试样三块
B.3 试验步骤
B.3.1 参数设定
按照仪器的操作规程打开仪器，设置步长为0.05 º，停留时间29.85s，扫描速度0.21 º/s
B.3.2 纤维素Ⅰ和纤维素Ⅱ的测定
将试样折成4层，固定于样品架上，用反射法扫描试样,记录2θ角为5-60范围的衍射强度，测出纤维素Ⅰ和纤维素Ⅱ相应的衍射峰强度。
B.4 试验结果表示
B-
Y=-------
A-+B-
式中:
Y――结晶度；
A-――试样纤维素Ⅰ衍射峰强度的平均值；
B-――试样纤维素Ⅱ衍射峰强度的平均值；
纤维素Ⅰ是θ角在23度左右时，主峰的衍射强度；纤维素Ⅱ是θ角在20.5度左右时，主峰左侧的第一个小峰的衍射强度。
例如：
1
2
Y A x i s T i t l e
X Axis Title
纤维素Ⅰ（A -
）为14262
纤维素Ⅱ（B -）为 10134。
XRD测结晶度 (1)
利用Ｘ射线衍射法测量木材的结晶度和微纤丝角引言本实验目的为（1）了解木材纤维素中晶区和非晶体的存在。
（2）用X射线衍射仪（θ-2θ联动法）测定木材纤维素相对结晶度。
1.实验原理纤维素是碳水化合物，其分子含大量糖单元，其分子式为（C12H10O5）n，n值非常大，称为聚合度。
众多C6H10O5糖均成纤维素链状大分子,这些链状大分子结合成束,形成丝状的基本纤丝,由基本纤丝构成微纤丝。
微纤丝中由于链状大分子有规则的,平行排列就形成纤维素的晶区,不完全平行的构成亚晶区,无规则排列构成无定形区域。
纤维素的晶胞为单斜晶体, 如图（1)。
其中a=0.835nm, b=1.03nm. c=0.79nm,β=84°, (C6H10O5)分子所在平面基本上平行于(001)面。
所谓(u,v,w)面是描写阵面取向的符号，通常称为密勒指数。
密勒指数是这样定义的:点阵面与晶轴的截距的倒数。
例如(hkI)面,它表示与a轴相交的截距为aℎ，与bc轴的截距分别是bk,cl。
为了使大家进一步熟悉，图二绘出某些点阵面,以供练习。
为了对晶区和非晶区的比例作定量描述,提出结晶度的概念。
结晶度定义为结晶部分的重量（或体积)与总重量（或体积)之比即:结晶度=W c(或V c/ (W a+W c)(或V a+V c)式中W表示重量,V表示体积，下标c表示结晶,a表示非晶。
由于高聚物晶区与非晶区界不明确，因此很准确地说品区含量多少，是很困难的。
目前测量结晶度的方法很多，例如密度法，红外光谱法、量热法等，不同方法对同一对象测得结果不一样。
木材由于除了有纤维素外，还含有半纤维素和木素，这样结晶度的概念就更加模糊,因此我们引入相对结晶度的概念。
用x射线衍射测木材纤维相对结晶度的方法如下：将木粉样品放至样品架，用θ-20连动，扫描测出2θ—强度曲线，曲线形状如图(三)(a)，曲线(a)的最高峰位置为2θ=22.6°,在35°附近有一个小峰是（040)面的衍射强度, 衍射曲线(a)是纤维素中晶区和非晶区共同作用结果。
纤维素的结晶结构
不同的晶胞结构，晶胞参数如下：
a
b
c
β
纤维素I 8.35Å 10.3Å 7.9Å 84º
纤维素II 8.10Å 10.3Å 9.1Å 62º
纤维素III 7.74Å 10.3Å 9.9Å 58º
纤维素IV 8.11Å 10.3Å 7.9Å 90º
纤维素X与纤维素IV晶胞参数大致相等。
2021/6/16
X-射线衍射法
衍射花样和晶体结构的关系：
每种晶体所产生的衍射花样都反映出晶体内部的原子分 布规律。 衍射花样的特征由两个方面组成：一是衍射线在空间的 分布规律，由晶胞的大小、形状和位向绝对；二是衍 射线的强度，取决于原子在晶胞中的位置、数量和种 类。
晶胞大小的研究方法
➢ 劳埃方程 a（cosα - cos α0) = hλ b（cosβ - cosβ0)=kλ c（cosγ - cosγ0) = lλ ➢ 布拉格方程 2dsinθ= nλ ➢ Scherrer公式 D=K·λ /(Bhkl · cosθ)
2021/6/16
8
Blackwell模型
① 晶胞参数：
a=16.34Å ,b=15.72Å,c=10.38Å,β =97.0º ② 纤维素分子链占据结晶单元的 4个角和中轴。（这种晶胞含8 条分子链横截面）
③ 中间链和位于角上的链是沿同 一方向的平行链，中间链在高 度上与位于角上的链半个葡萄 糖基。
6
纤维素结晶变体的相互转化
+H2O 100ºC
纤维素I
+液体氨
+NaOH +NaOH 100ºC 20ºC
蒸发
NH3-纤+NaOH +H2O
+H2O
纤维结晶度的概念
纤维结晶度的概念
纤维结晶度是衡量纤维中结晶部分所占比例的参数，它通常是通过衍射测量获得的。
纤维结晶度可以分为两种类型：实测结晶度和有效结晶度。
实测结晶度是指实际测量得到的结晶区域的面积占总面积的比例。
有效结晶度是指表观的结晶度，是由于衍射谱的强度分布情况以及纤维的内部结构特征所造成的假象。
纤维结晶度的值通常在0%到100%之间，随着纤维材料中结晶部分所占比例的增加，纤维结晶度也会提高。
同时，纤维的结晶度对其性能也有着很大的影响。
纤维结晶度的提高可以提高纤维的机械强度、硬度和耐热性。
对于某些应用，如高性能纤维的制备，纤维结晶度是重要的性能指标。
此外，纤维结晶度还可以影响纤维的热稳定性和声学性能。
纤维结晶度的提高可以通过多种方法实现，例如优化纤维材料的制备工艺、改变纤维材料的化学成分等。
纤维的热处理也是提高其结晶度的一种有效手段。
总之，纤维结晶度是纤维材料中结晶部分所占比例的重要参数。
其值可以通过实验测量得到，并且可以通过优化纤维制备工艺等方法进行提高。
纤维结晶度的提高可以提高纤维的多种性能，因此对于某些特定的应用而言，纤维结晶度成为了一项重要的性能指标。
常见纤维的结晶度
常见纤维的结晶度纤维是一种重要的材料，广泛应用于纺织、建筑、医药等领域。
纤维的性能和结构对其应用性能起着至关重要的作用。
其中，纤维的结晶度是一个重要的指标，它影响着纤维的力学性能、热性能以及化学稳定性等方面。
结晶度是指纤维内部结晶区域所占的比例。
纤维的结晶度越高，其结晶区域越多，纤维的强度和硬度也就越高。
下面我们将以常见的三种纤维——棉纤维、聚酯纤维和尼龙纤维为例，来探讨它们的结晶度及其对性能的影响。
棉纤维是一种天然纤维，具有良好的透气性和吸湿性。
棉纤维的结晶度较低，主要由纤维素组成，纤维素分子链以螺旋状排列，形成了纤维的韧性。
虽然棉纤维的结晶度低，但其纤维素分子链之间的氢键较多，能够形成较强的分子间吸引力，使得棉纤维具有较高的拉伸强度和抗磨性。
此外，棉纤维的低结晶度也使其具有良好的柔软性和弯曲性，使得棉纤维的纺纱和织造更加容易。
聚酯纤维是一种合成纤维，具有良好的耐热性和耐化学性。
聚酯纤维的结晶度较高，主要由聚酯树脂组成，聚酯分子链之间以无规则的方式排列，形成了有序的结晶区域。
高结晶度使得聚酯纤维具有较高的强度和刚度，可以用于制作强度要求较高的纺织品和工业材料。
同时，聚酯纤维的高结晶度也使其具有较低的吸湿性和柔软性，不易吸湿和变形，适合制作户外用品和耐磨材料。
尼龙纤维是一种合成纤维，具有优异的强度和耐磨性。
尼龙纤维的结晶度较高，主要由尼龙树脂组成，尼龙分子链具有较高的有序性，形成了大量的结晶区域。
高结晶度使得尼龙纤维具有较高的强度和硬度，可以用于制作高强度的纺织品和工程材料。
同时，尼龙纤维的高结晶度也使其具有较低的柔软性和吸湿性，不易变形和吸湿，适合制作钓鱼线、绳索等需要高强度和耐久性的产品。
纤维的结晶度对其性能具有重要影响。
棉纤维的低结晶度使其具有良好的柔软性和吸湿性，适合制作舒适的纺织品；聚酯纤维的高结晶度使其具有较高的强度和耐热性，适合制作工业材料；尼龙纤维的高结晶度使其具有优异的强度和耐磨性，适合制作高强度的产品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DSC的前身是差热分析DTA
记录的是温差信号 峰面积没有热焓意义
DSC 曲线示例
DSC 信号
根据 DIN 定义的吸热与放热峰
结晶度计算
DSC /(mW/mg) 放热 0.7
PET
0.6 样品称重：17.45mg 升温速率：10k/min 气氛：N2 坩埚：Al 加盖扎孔 面积: -34.03 J/g 峰值: 149.2 ℃ 起始点: 137.6 ℃ 结晶度: 7.34 %
测试方法 采用图解分峰进行结晶度计算。计算公式如下:
式中,Xcw为 X射线衍射法测定的；Ic 为结晶衍射峰强 度;Ia 为非结晶弥散峰强度。 实验采用波长与聚合物晶格尺寸相近的靶,再进行计 算机分峰的数据处理，衍射数据经过空气散射校正,极 化因子校正,使用归一化因子归一化为电子单位,然后进 行康普顶校正,数据校正工作由计算机处理。将校正后 的衍射数据送入计算机进行分峰处理,计算机自动打印 出分峰的结果,即给出结晶度等值。
3）密度法 密度法测定高聚物结晶度的依据是:高分子链在晶 区中呈有序密堆砌 ,因而其密度高于无序非晶区 的密度 ,并假设试样的结晶度可按两相密度的线 性加和求得。用该方法测定的结晶度( Xcg )可根 据下式计算:
式中d, dc和da分别为试样、完全晶态及完全非晶 态的密度。
红外光谱法(IR) 原理：高聚物结晶时,会出现非晶态高聚物所没有的 新的红外吸收谱带--“晶带”,其强度随高聚物结晶 度的增加而增加,也会出现高聚物非晶态部分所特有 的红外吸收谱带--“非晶带”,其强度随高聚物结晶 度增加而减弱. 可见,测定晶带和非晶带的相对强度,便可以 确定其结晶度。
测试方法 • 由红外光谱法测得结晶度,通常表达式如下:
先选取某一吸收带作为结晶部分，分别为在聚合物 结晶部分吸收带处入射及透射光强度I,I0；ac为结 晶材料吸收率；p为样品整体密度；l为样品厚度。
THE END THANK YOU
纤维结晶度测量
目前测试材料结晶度的方法主要有四种： 1）差示扫描量热法(DSC)； 2）广角X衍射法( WAXD)； 3）密度法； 4）红外光谱法(IR)。
1）差示扫描量热法(DSC)
差示扫描量热法(DSC)是在程序控制温度下，测量输给物质和参 比物的功率差与温度关系的一种技术。 结晶聚合物熔融时会放热，DSC测定其结晶熔融时，得到的熔 融峰曲线和基线所包围的面积，可直接换算成热量。此热量是 聚合物中结晶部分的熔融热 。聚合物熔融热与其结晶度成正比, 结晶度越高，熔融热越大。
结晶度计算
样品是由两个明显不同的相构成 ,由于晶区的电子密度大于非晶区 ,相应地产生晶区衍射峰和非晶区弥散峰 ,通过分峰处理后 ,计算晶区衍射峰的强度占所有峰总强度的
2）广角X衍射法( WAXD)
原理：样品是由两个明显不同的相构成 由于晶区的电 子密度大于非晶区 ，相应地产生晶区衍射峰和非晶区弥 散峰 ，通过分峰处理后 ，计算晶区衍射峰的强度占所 有峰总强度的份数即为试样的结晶度，有时为了简化 ， 也可直接用各峰的面积进行结晶度计算而不需对其进行 校正。
0.5
0.4
0.3
0.2 起始点: 75.1 ℃ 中点: 76.0 ℃ 比热变化*: 0.455 J/(g*K)
0.1
面积: 44.3 J/g 峰值: 259.9 ℃ 起始点: 242.8 ℃
0.0
-0.1 -50 0 50 100 温度 /℃ 150 200 250 300
结晶度计算
结晶度计算
